Чем открытая система отопления отличается от закрытой?

Варианты подключения систем

Прокладка коммуникаций осуществляется зависимым и независимым способом. Первый вариант отличается простотой и минимальными затратами на комплектующие. Второй метод применяется в новостройках.

Зависимый способ

Специфика схемы – внутридомовой тепловой узел с элеватором. Смеситель теплопункта смешивает горячую воду из внешней магистрали с обратной. Теплоноситель получает при этом температуру до 100 градусов. К преимуществам зависимых систем относятся:

• поступление воды на обогрев и снабжение прямо из теплотрассы;
• простота и недорогая цена на оборудование ввода для одного абонента;
• выдержка больших колебаний температур;
• небольшой диаметр труб;
• сокращение расхода теплоносителя.

В числе недостатков центрального отопления – большой расход воды, сложности с регулировкой температуры и перерасход энергии.

Независимый способ

Схема предусматривает наличие основного и дополнительного контуров циркуляции, которые разделяет теплообменник. В главном контуре вода подается от котельной или ТЭЦ к центральному теплопункту, направляется из него в теплообменник. Дополнительным контуром будет домашнее отопление, получающее тепло от сети.

Система работает по принципу обогрева воды в двух изолированных контурах. Механизм наружной теплотрассы работает на замкнутую внутреннюю сеть без дальнейшего смешивания жидкости. В числе преимуществ независимой схемы:

• возможность подключения любого количества теплообменников;
• использование воды для обогрева и хозяйственных целей;
• отсутствие колебаний давления в домашнем контуре;
• регулировка температуры в комнатах при помощи термостата;
• наличие питьевой воды в ГВС дома;
• фильтрация теплоносителя от солей в малом контуре.

Минусы коммуникаций – необходимость периодической промывки теплообменника, расходы на покупку оборудования и регулирующих элементов.

Закрытая система отопления в частном доме – плюсы и минусы

Такой тип тепловых коммуникаций имеет свои достоинства и недостатки, но положительных сторон у него гораздо больше.

Работает на воде и незамерзайке. Жидкий носитель не сообщается с окружающей средой, поэтому не потеряет своих свойств.
Замкнутая схема подходит для загородных домов и дач, которые отапливаются периодически.
Не требуется постоянный долив

Это важно для теплосистемы, работающей на покупном антифризе.
Расширительный бак можно установить в любом месте, а не только наверху здания. Его, как правило, ставят во вспомогательном помещении, где установлен котел.
Закрытость контуров позволяет минимизировать теплопотери, поэтому топливо расходуется экономно.
В замкнутом контуре легко поддерживать нужный уровень температуры и давления.
После включения котла комнаты быстро нагреваются, поэтому такую конструкцию используют в системе «умный дом».
Благодаря принудительной циркуляции, отопление устойчиво работает даже при небольших конструктивных погрешностях.
Требуются трубы и соединители меньшего диаметра, которые стоят дешевле.
Подходит для строений любой площади и этажности

Нужно только подобрать подходящую конфигурацию и правильно составить проект.

Недостатки ЗСО:

• Энергозависимость – для работы насоса требуется электричество, поэтому на случай отключений придется приобрести генератор.
• Необходимость установки расширительного бака заводской конструкции. Приспособить канистру, бачок или другую емкость, как в открытой схеме, не удастся.
• Требуется контрольная группа – манометр и клапаны для сброса воды и воздуха.

Закрытая система и ее отличия

Это отопительная конструкция, в которой циркуляция носителя тепла по трубам выполняется принудительно при помощи специализированного насоса, а для его работы требуется подключение к электрической сети. Рабочий принцип закрытой установки почти что не отличается от открытой:

• Тепловой носитель разогревается в котле.
• Потом насос выталкивает разогретый тепловой носитель .
• Разогретая вода идет через всеотопительные приборы, что приводит к нагреву воздуха в помещении. Трубы в доме могут ставиться как хотите, циркуляция по ним выполняется с применением насоса.
• Через определенный промежуток времени остывший тепловой носитель возвращается обратно в котёл.

Для хорошего функционирования также необходима установка расширительного бачка, благодаря которому можно контролировать давление. Квалифицированные инженеры советуют отдать собственное предпочтение мембранным бачкам. Он дает возможность уменьшить или увеличить давление в сжатые сроки, что критично для закрытой установки.

Справка! В случае установки закрытой отопительные системы, трубы можно располагать разным способом, потому как циркуляция произойдет за счёт работы насоса.

• обычный монтаж.
• Необязательно контролировать уровень жидкости.
• Позволяется применить антифриз.

• Требуется подключение к стабильной электрические сети.
• Рекомендуется присоединить аварийный источник питания.
• Расширительные мембранные бачки довольно объёмные.
• Чтобы насос работало тихо, следует сделать шумоизоляцию техпомещения.

О расширительных бачках

Очевидно, расширительный бачок должен позволять безопасно вместить в себя излишки воды, образующиеся в системе отопления при ее тепловом расширении. Для этого он должен иметь адекватный объем.

У открытого расширительного бака должно быть, по возможности, узкое горло. Оно должно быть закрыто крышкой, в которой есть небольшие дырочки. Их лучше защитить как-то от пыли, от мух и от всего такого. Лучше делать крышку из пластика, чтобы на дырочках не образовывались наросты ржавчины. Но все равно приходится регулярно следить за тем, чтобы дырочки были чистыми и свободно выпускали и впускали воздух. Бак должен быть достаточно большим для того, чтобы при охлаждении воды, она не вышла из бачка полностью, ибо в этом случае в систему будет впущен воздух, который закупорит систему и циркуляция воды прекратится.

Закрытый бачок тоже требует внимания, но намного меньше. Во-первых, он тоже должен быть достаточной величины, во-вторых, требуется проверять в нем давление воздуха. Если бак приходится накачивать слишком часто, нужно поменять ниппель. Советую при замене ниппеля ставить именно такой, какой и был, ибо слишком длинный ниппель может проткнуть мембрану.

Так какой конкретно должен быть размер бака? Трудно сказать. У меня стоит бак на 25 литров и мне его вполне хватает. Количество воды в системе у меня, я думаю, литров 100-150. При нагреве системы давление в ней повышается на 0.2-0.3 атмосферы. Но так или иначе я это давление регулирую, а температура у меня практически не скачет. Открытый бак можно сделать больше, чем требуется и, после нагрева системы долить воды, пока лишняя не начнет вытекать через аварийный сливной патрубок.

Почему бачок вешают вниз головой?Мембранный расширительный бачок в закрытых системах отопления выгодно вешать водяным выходом вверх. Это делают для того, чтобы в нем не задерживался воздух. Пузыри в закрытой системе отопления могут довольно долго гулять, создавать специфические звуки и собираться в отдельных местах, перекрывая циркуляцию теплоносителя. Для того, чтобы этот процесс прошел быстрее, расширительные бачки так и вешают. Это, что называется, «хорошая» идея.

Расширительный бак системы отопления

Размещение бакаНужно ли ставить мембранный расширительный бачок обязательно на обратке? Или, все-таки, где угодно? Я настаиваю. Где угодно. Но если вы очень хотите ставить себе ограничения подобного рода, то ставьте на обратку. Я не вижу у обратной магистрали никаких преимуществ с подающей. Да. В подающей больше температура. Ну и что? Мне кажется, что разность температур не повод ограничивать себя в удобстве. У меня стоит и мотор и бачок на подающей магистрали уже 15 лет и я об этом ни разу не жалел. И тот и другой прибор рассчитан на температуру 110 градусов. У меня больше 75 не бывает. Выше 90 котел не нагреется. Там стоит аварийный термовыключатель.

Отличия открытой и закрытой системы отопления

Открытые схемы, сообщающиеся с внешней средой, и замкнутые (закрытые) кардинально отличаются друг от друга. Принципиальная разница хорошо видна на следующей иллюстрации.

1. Открытые конструкции работают без насоса. Горячая вода самостоятельно поднимается вверх от котла и попадает в радиаторы. После остывания, под действием силы тяжести она стекает в котлоагрегат для повторного нагрева. Существуют теплосистемы открытого типа с насосами, но подобные устройства в них играют вспомогательную роль, а основное движение осуществляется за счет гравитации. В замкнутом контуре носитель движется принудительно, за счет насоса, который под давлением перекачивает его по тепловым контурам.
2. В обоих типах отопительных коммуникаций используются расширительные баки для сбора излишков теплоносителя. В открытой теплосистеме такой емкостью служит канистра или самодельный бачок из нержавейки, которые не требуется герметично закрывать. В замкнутой тепловой конструкции используются фабричные герметичные мембранные баки. Внутри них расположена эластичная мембрана, за которой расположен воздух под давлением. Излишки воды или незамерзайки поступают внутрь, поджимают мембрану и занимают освободившееся пространство.
3. Открытые конструкции монтируют из труб большего диаметра, которые слегка наклоняют, чтобы вода стекала под действием гравитации. Закрытую схему собирают без наклона из горизонтальных трубопроводов меньшего размера.

Открытая и закрытая система теплоснабжения, разница в работе и конструкции.

Основываясь на вышесказанное, закрытая и открытая системы отличаются:

1. Стоимость открытого теплоснабжения ниже, особенности при самотёчной циркуляции, в отсутствие насоса и запорной арматуры. Но при этом её монтаж в частном доме затронет весь объём помещений, от подвала до чердака. К тому же необходимо соблюдение уклонов магистрали и диаметров труб.
2. Монтаж закрытой схемы, помимо прокладки трубопровода, предполагает установку большого количества дополнительных элементов.
3. КПД закрытой схемы будет выше в любом случае.
4. В закрытой схеме возможно применение не замерзающего теплоносителя — антифриза (оптимальный вариант для частных домов, не отапливаемых зимой)
5. В открытой системе необходим постоянный контроль уровня теплоносителя, из за его испарения в окружающую среду.
6. Закрытый тип энергозависим, за счёт постоянной работы циркуляционного насоса (проблема решается установкой автономного электрогенератора, но в то же время стоит учитывать затраты при его отсутствии)
7. Установка открытого вида теплоснабжения ограничена общей площадью помещений, в отличие от закрытого.
8. Срок службы закрытой системы более продолжителен за счёт почти полного отсутствия воздействия коррозии.

Коэффициент COP и эффективность кондиционера

Однако возможность режима работы при низких отрицательных температурах не главное. На чем же еще следует сделать акцент при выборе инверторного кондиционера, дабы его работа создавала достаточное количество тепла в доме и при этом была выгодна?

За это отвечает коэффициент COP (Coefficient of Performance) – коэффициент эффективности или преобразования. Его можно найти в полном перечне характеристик.

COP – это отношение тепловой производительности кондиционера в режиме работы на обогрев, к его электрической мощности, то есть к тому, сколько он потребляет электричества из розетки.

Какое значение COP считается хорошим? У лучших моделей оно достигает 5 единиц. От 3,5 до 4,0 это средние параметры.

Например, cop=3.61 означает, что при мощности в 1квт, такой инвертор способен закачать за 1час в помещение тепловую мощность в 3,61квт.

Аналогичный параметр при работе на охлаждение называется коэфф. EER. Он показывает сколько тепловой мощности откачивается из помещения сообразно затраченной электрической мощности кондиционера.

Чем больше COP, тем выгоднее и дороже кондиционер. Как уже говорилось выше, хорошим значением является COP=5,0. Имея такой аппарат, потратив за 1час один киловатт эл.энергии, вы загоните в свое помещение 5квт тепла.

Насколько это выгодно? При нынешних ценах за электричество, 1квт тепла при обогреве таким кондиционером в Москве или области будет обходиться вам примерно в 1 рубль.

В отдельных регионах затраты будут раза в полтора меньше. Вроде получается, что это даже дешевле чем отопление на дровах, не говоря уже об обогреве другими электрическими приборами.

Но вот тут-то и кроется главная хитрость. Параметр КОП, указанный в технической документации, измерен при некоторых идеальных условиях. А конкретно — при работе на обогрев с температурой окружающей среды +7С.

При понижении уличной температуры COP будет уменьшаться, так же как и при увеличении комнатной. Если у лучших японских инверторов COP составляет 5,0 при уличной температуре t=+7C и комнатной +20С, и вы захотите раскочегарить комнату до +30С без изменения уличных параметров, COP тут же упадет до 4,0-4,5.

А если еще и похолодает на улице, то этот параметр упадет гораздо больше. На морозах -25С у фирменных “япошек” КОП держится в пределах 1,5-2,0. То есть, эффективность падает в два раза.

Ну и что, скажете вы. Это же все равно выгоднее и дешевле в 2 раза, чем топиться масляной батарей или конвектором. На самом деле не совсем так.

Схемы открытой системы

На практике применяется несколько схем обустройства: естественный тип циркуляции воды, а также с принудительным побуждением движения посредством насосного оборудования.

Принципиальные отличия
Естественная циркуляция	Принудительная циркуляция
– нет механизма для передвижения теплового носителя – есть «разгонный» стояк высотой 330 см или более – возможно дополнение конструкции бойлером – максимальная протяжённость контура не более 30 м.	– наличие в схеме организации насосного оборудования – максимально высокий уровень тепловой отдачи – равномерный прогрев всех магистральных ветвей – наличие в схеме специальных отсекающих кранов
Оптимальный вариант для малогабаритных помещений с высокими потолками	Лучший вариант для обогрева больших площадей при наличии электропитания

Выбор схем напрямую зависит от количества отапливаемых этажей и общей площади строения

Немаловажное значение имеет желаемый тепловой режим, а также возможность обеспечить бесперебойное электроснабжение системы

Однотрубная

Однотрубная открытая система характеризуется подачей теплоносителя посредством одной магистрали, собранной из больших по диаметру труб, проходящих через все радиаторные батареи. Благодаря такой особенности обеспечивается:

• минимальное количество расходных материалов;
• лёгкость самостоятельного монтажа;
• незначительное количество труб в жилом пространстве.

Недостатком такой схемы является не слишком равномерный прогрев радиаторов. Менее интенсивно нагреваются и отдают тепло батареи, значительно удалённые от водогрейного оборудования.

Двухтрубная

• равномерный разогрев всех радиаторных батарей;
• индивидуальная регулировка всех радиаторов;
• долговечность и удобство эксплуатации.

При этом система двухтрубного открытого типа является более дорогостоящей и довольно трудозатратной в плане монтажа. Две коммуникационные ветки должны располагаться правильно, в соответствии с проектной документацией.

«Ленинградка»

Современное обогревательное оборудование и новые технологии способствовали заметному усовершенствованию «Ленинградки». Такая система приобрела улучшенную управляемость и увеличенную функциональность. Основные отличия «Ленинградки»:

• свободная циркуляция теплоносителя;
• наличие источника нагрева;
• монтаж радиаторов по периметру.

Трубопровод может быть горизонтальным или вертикальным, с верхним или нижним типом подключения. Первый вариант принято считать более эффективным с точки зрения тепловой отдачи, а систему нижнего подключения отличает простота монтажа.

«Паук»

• оптимальный способ гидравлического распределения теплового носителя;
• сбор остывшей воды из радиаторных батарей в горизонтальный трубопровод;
• отсутствие необходимости выполнять верхнюю разводку горизонтального типа.

Данный способ теплоснабжения востребован как в одноэтажных, так и в двухэтажных строениях. На подачу носителя устанавливается один довольно большой стояк, от которого протягивается необходимое количество ответвлений.

Открытая система отопления

Открытая система ― отопительная конструкция, в которой теплоноситель движется естественным путём в соответствии с законами термодинамики. Для её функционирования не требуется специальный насос, который бы создавал принудительную циркуляцию разогретой воды, поэтому подключение к электросети не требуется. Принцип работы:

• Вода разогревается в котле.
• Нагретая вода начинается двигаться вверх по вертикальной трубе за счёт явления конвекции.
• Она проходит по всем трубам и радиаторам, отдавая своё тепло помещениям. Трубы в доме обычно ставятся под уклоном, чтобы жидкость двигалась в горизонтальной плоскости под действием силы тяжести.
• В конце остывшая вода возвращается обратно в котёл, вновь нагревается, после чего отопительный цикл повторяется.

В открытую установку ставится так называемый расширительный бак. Дело в том, что жидкость при нагревании расширяется, а в случае сильного перегрева она может повредить радиаторы. В установке закрытого вида эта проблема решается за счёт уменьшения давления при помощи насоса.

Внимание! Бак используется для хранения перегретой воды, для стабилизации давления, а также для удаления излишков жидкости, когда воды в отопительной установке слишком много

Преимущества и недостатки

Плюсы:

• Простая эксплуатация и обслуживание.
• Не требуется подключение тихого насоса.
• Все помещения отапливаются равномерно.
• Установка запускается и останавливается достаточно быстро.
• Не требуется подключение к электросети (за исключением случаев, когда для разогрева используется электрокотел).
• Для монтажа не требуется наличие сложных инженерных навыков у мастера.

Фото 1. Расширительный бак для отопления, объем — 100 л, мощность — 950 Вт, производитель — «Stout».

Минусы:

• Перед началом эксплуатации требуется установка расширительного бака.
• Трубы должны быть расположены в доме специальным образом (в противном случае вода не будет циркулировать).
• При попадании воздуха может произойти повреждение установки за счёт механических повреждений и/или коррозии.
• Зимой из-за сильных морозов произойдёт замерзание.
• После включения придётся подождать, чтобы жидкость нагрелась до нужной температуры.
• Следует постоянно контролировать уровень воды в баке.
• В качестве теплоносителя нельзя использовать антифриз.

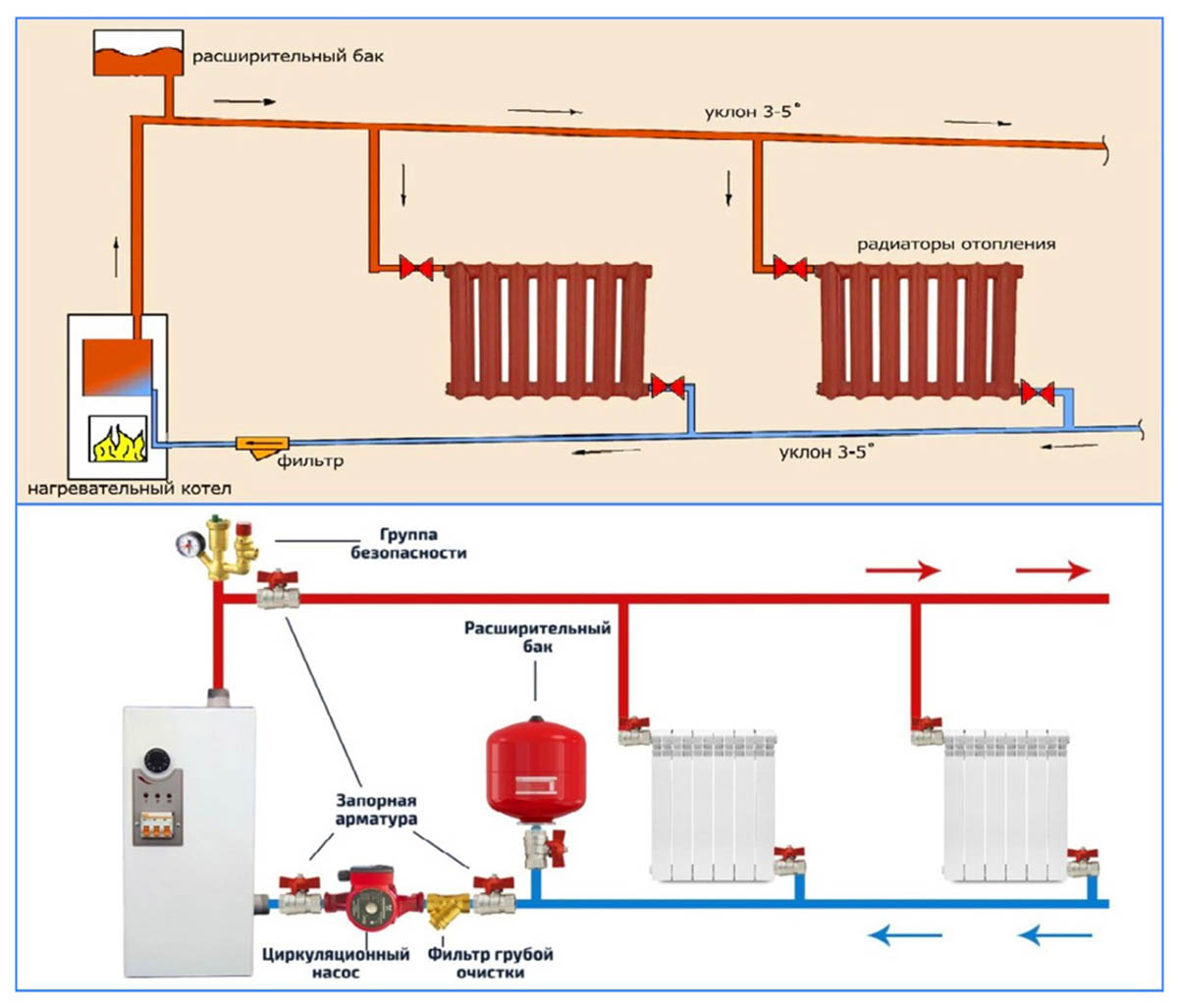

Закрытая и открытая система отопления на примерах схем

Закрытая и открытая система отопления являются основными схемами, используемыми для обогрева жилых зданий. Открытая отопительная система является самой распространенной среди систем с естественной циркуляцией. В основе работы данной системы лежат термодинамические законы. На выходном канале котла образуется зона повышенного давления, под воздействием которого разогретая жидкость двигается по трубопроводу, постепенно отдавая тепловую энергию.

Охладившись, теплоноситель поступает обратно в котел, где опять осуществляется его нагрев. Таким образом работает система с естественной циркуляцией. В такой конструкции можно использовать только воду, поскольку антифризы, используемые для отопления, слишком быстро испаряются.

Различия открытой и закрытой системы

Что же лучше – открытая или закрытая система отопления?

1. Место размещения расширительного бачка. В открытой системе бак необходимо располагать в самой высшей точке, а закрытая система отопления не предъявляет к расположению бака никаких требований.
2. В закрытой системе отопления поддерживается постоянное атмосферное давление, поскольку извне воздух в такую систему не попадает (детальнее: «Замкнутая система отопления — схема на примерах «). За счет этого значительно увеличивается длительность службы отопления. Дополнительное давление в верхней части системы позволяет уменьшить риск возникновения воздушных пробок, закупоривающих расположенные сверху радиаторы.
3. Для открытой отопительной системы необходимы трубы большого диаметра, которые довольно неудобны при монтаже и в процессе эксплуатации. Кроме того, их довольно трудно замаскировать, что негативно сказывается на дизайне помещений. Для работы такой системы необходим постоянный уклон, создание которого требует дополнительных усилий.
4. Закрытая система конструктивно значительно проще и дешевле, поскольку монтаж тонких труб менее трудоемкий, а их стоимость гораздо ниже стоимости толстых труб.
5. При правильной установке циркуляционного насоса можно будет избежать постоянного шума.

• простота эксплуатации;
• отсутствие необходимости установки насоса;
• равномерное распределение тепла по помещениям;
• легкий пуск и остановка системы;
• независимость от электричества;
• надежность;
• упрощенный монтаж.

• ухудшение износоустойчивости системы при попадании в нее воздуха;
• плохая сопротивляемость низким температурам окружающей среды при непостоянной работе;
• медленный прогрев после запуска;
• необходимость постоянного наблюдения за уровнем теплоносителя в расширительном бачке;
• несовместимость системы с антифризами;
• большие габариты;
• низкий КПД.

Достоинства закрытой системы отопления:

• простая установка;
• отсутствие необходимости наблюдать за уровнем теплоносителя в бачке;
• хорошая устойчивость перед замерзанием за счет использования антифриза в качестве теплоносителя;
• возможность регулировать температуру системы за счет увеличения или уменьшения количества энергоносителя;
• возможность долгосрочного использования одной партии воды, что происходит за счет герметичности системы;
• контролируемый уровень давления;
• экономичность;
• технологичность, обуславливающая долгий срок эксплуатации;
• возможность работы в связке с дополнительными обогревательными приборами.

• зависимость от электроэнергии, которая требуется для функционирования насоса (решить проблему можно, установив компактный генератор);
• любое нарушение герметичности может привести к попаданию воздуха в систему;
• расширительные бачки с диафрагмами имеют довольно большие габариты, что зачастую затрудняет их установку.

Заключение

Выбор подходящей отопительной системы – дело сугубо индивидуальное, и каждый домовладелец может выбрать самый удобный вариант. Закрытая и открытая система отопления имеет самые разные параметры и функционал, различается по большому количеству характеристик и подходит для разных случаев.

Открытая отопительная система гораздо больше подходит для небольших зданий: чаще всего такую систему можно встретить на дачах или в загородных домах. Схема отопления открытого типа выглядит довольно просто, а ее надежность очень высока.

Закрытая система сложнее как в установке, так и в использовании, но она обладает рядом преимуществ. Отопительные системы закрытого типа обычно используют в многоэтажных зданиях или коттеджах.

Принцип действия

Самотечная система отопления частного дома включает в себя:

• Радиаторы отопления;
• Подающий трубопровод;
• Обратный трубопровод;
• Теплогенератор;
• Расширительный бак.

Принцип, согласно которому работает система отопления с естественной циркуляцией, заключается в следующем: попадая внутрь газового или твердотопливного котла, некоторое количество воды начинает нагреваться и подниматься вверх по трубам. Во время этого процесса в нижней части трубопровода появляется свободное пространство, в которое и устремляется холодная жидкость. После прохождения радиаторов вода остывает и устремляется вниз. Ее движение затрудняется из-за трения, но уклоны способствуют решению этой проблемы. Такой принцип работы является наиболее простым, но эффективным.

Что это такое?

Благодаря искусственному обогреву помещений разного назначения удаётся возмещать тепловые потери и поддерживать заданные температурные показатели. Условия теплового комфорта для проживания предполагают эксплуатацию открытой или закрытой отопительной системы. Любой тип сети теплового снабжения обладает неоспоримыми преимуществами и определёнными минусами, которые нужно учитывать при выборе схемы.

Достоинства и недостатки

Открытая система основана на термодинамических законах. К её основным достоинствам можно отнести:

• энергонезависимость;
• естественную циркуляцию теплового носителя;
• простоту обслуживания;
• бесшумную работу;
• минимум оборудования;
• высокий уровень надёжности;
• лёгкость самостоятельного монтажа.

Значимые недостатки представлены громоздкостью, риском появления кавитации, разрушающей элементы системы и низким КПД. Кроме прочего, эксплуатация открытой теплосети предполагает строгий контроль уровня теплоносителя, а также невозможность применения антифриза.

Отличия от закрытой системы

Автономные отопительные системы имеют ряд существенных отличий от теплосети закрытого типа. Особенности и основные различия в обязательном порядке учитываются при выборе оптимального варианта теплоснабжения помещения.

Параметры	Открытая	Закрытая
Соединение с атмосферой	Постоянное	Отсутствует
Резервуар	Вместительный круглый или прямоугольный бак со сливной трубой	Двухкамерный с мембраной, рассчитанный на максимальное давление
Место монтажа	В самой высокой точке монтируемой системы	Не имеет принципиального значения

В условиях централизованного отопления (квартиры) открытая система основана на подведении непосредственно к кранам горячего водоснабжения. Носитель тепла предварительно проходит дополнительное обезвоздушивание и обязательную очистку, а после использования сливается в канализационный коллектор.

Когда кондиционер выгоден

Как говорилось выше, производители указывают “cop” при идеальных условиях. Они “скромно” умалчивают про затраты эл.энергии на разморозку или циклы оттаивания, количество и продолжительность которых увеличивается при -15С и ниже.

Прибавьте сюда же лишние киловатты на обогрев поддона и картера компрессора. Что в итоге остается?

А в итоге при температурах от -15С, даже на относительно современном инверторе, вы будете экономить эл.энергию по сравнению с обычными обогревателями в районе 10-20%.

Если же COP изначально был невысоким (бытовая модель), то и вовсе никакой выгоды вы не получите. Это все равно что купить 2-х киловаттный теплодуйчик и повесть его под потолком.

Поэтому смотрите на среднегодовую температуру зимой в своем регионе и при наличии продолжительных холодов, покупайте кондиционеры с расчетом эффективности COP от 4-х и выше.

Только в этом случае отопление кондиционерами окажется выгоднее, чем обогрев помещения приборами прямого нагрева.

Чтобы понять эффективность той или иной модели, нужно сравнить их графики COP в зависимости от окружающей температуры.

Расширительный бак для закрытой системы

Как работает расширительный бак

Расширительный бак подбирается исходя из расчета объема жидкости в закрытой системе отопления. При кипении вода увеличивается в объеме в среднем на 5,5%, соответственно и объем емкости должен иметь одну десятую часть от общего объема теплоносителя

Расширительный бак помогают ликвидировать слишком большое количество воды, что крайне важно в плане безопасности

Конструкция состоит из двух блоков:

1. Корпус сделан из нержавейки.
2. Мембрана.

Одна часть емкости заполняется воздухом, в нижний отсек попадает лишняя вода. При повышении температуры мембрана сжимается, регулируя поступление жидкости. Емкость монтируется рядом с котлом, она является эффективным инструментом для предотвращения прорыва контура и аварии.

Мембраны бывают:

1. Стационарная;
2. Сменная

Первый тип мембран поменять нельзя, сменная мембрана делается из резины, ее можно заменить самостоятельно. Монтируются такие элементы на фланцах емкости.

Достоинства и недостатки

Отопление открытого типа имеет ряд преимуществ:

• все помещения равномерно прогреваются;
• открытая система не нуждается в циркулярном насосе, который часто выходит из строя;
• отсутствие шума и вибрации;
• не зависит от электропитания.

Есть и ряд недостатков. Во-первых, высокая цена, которая обусловлена необходимостью покупки труб большого диаметра. Во-вторых, необходимо просчитывать уклон на участках горизонтальных труб, что усложняет монтаж системы. В-третьих, есть риск того, что вода в расширительном баке замерзнет – именно от этого открытая система часто повреждается.

https://youtube.com/watch?v=8lRSlB0fGX4

Открытая система отопления предусматривает и неудобные для пользователя ограничения: максимальная длина трубопровода – 30 метров, в качестве теплоносителя нельзя использовать антифриз. Расширительный бак не закрывается, и попадание кислорода в систему снижает срок службы радиаторов и труб из-за возможной коррозии.

Одноконтурная схема отопления

Одноконтурная система отопления представляет собой последовательно соединенные котел и все радиаторы в доме. Работа отопительной системы с одним контуром происходит достаточно примитивно. По одному замкнутому трубопроводу циркулирует теплоноситель. Проходя через котел, вода нагревается и течет через радиаторы, отдавая им тепло. После этого теплоноситель охлаждается и снова поступает в нагревательный прибор.

При прокладке отопления в многоэтажном доме рекомендуется устанавливать промежуточный насос, который создает необходимое давление в подающей трубе для продвижения теплоносителя по замкнутому контуру.

Обустройство однотрубного отопления с горизонтальной ориентацией возможно в одноэтажном доме, на даче, складском помещении и т. д. Вертикальная разводка применяется в зданиях с двумя и более этажами.

К преимуществам одноконтурного отопления относят:

• легкое проектирование и монтаж;
• гидравлическая устойчивость;
• небольшие затраты на покупку оборудования и его установку;
• хорошая циркуляция воды и равномерное ее распределение на все радиаторы;
• в качестве теплоносителя можно использовать антифриз.

Недостатки однотрубной системы в следующем:

• сложное проектирование и гидравлический расчет;
• взаимозависимость работы всех элементов сети;
• на одном стояке можно установить ограниченное количество обогревательных элементов;
• для частного дома необходима установка расширительного бачка с краном для стравливания воздуха;
• высокие теплопотери.

Повысить эффективность однотрубной системы можно установкой байпасов — отрезков трубы, соединяющие прямую и обратную трубу радиатора. Это даст возможность подключить к батарее терморегуляторы для контроля температуры каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов в том, что они позволяют отремонтировать отдельные отопительные элементы без отключения всей системы.

Видео об обустройстве системы отопления

Рекомендации по сборке отопительной системы с естественной циркуляцией:

Порядок установки циркуляционного насоса:

Важными аспектами обустройства эффективной системы отопления являются выбор работоспособной схемы, расчет параметров магистрали, подбор комплектующих и следование технологии монтажа. Собственноручная установка возможна при наличии сантехнических навыков, а разработку детального проекта лучше доверить профессионалам.

Как вам статья?

Мне нравитсяНе нравится

Принцип действия

Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.

Однотрубная и двухтрубная система отопления – в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.

Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.

Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами

Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.

Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.

Все еще думаете, какую систему отопления выбрать? Тогда рассмотрите более упрощенный вариант – однотрубная система отопления частного дома. Достоинства и недостатки, а также разновидности систем.

О том, какой счетчик отопления выбрать, читайте тут. Есть ли смысл ставить общедомовой прибор учета?

Инфракрасный обогреватель – недорогой и удобный прибор для обогрева помещения. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/vred-infrakrasnogo.html вы узнаете, полезны или вредны такие обогреватели.

Циркуляция теплоносителя и конструкция расширительного бачка

Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:

Организация конвективной (естественной) циркуляции

В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.

Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой

У этого варианта есть два преимущества:

1. Энергонезависимость.
2. Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.

Недостатков больше:

• длительная раскачка;
• необходимость применять трубы большого диаметра;
• работа котла на предельном режиме (теплоноситель успевает сильно остыть);
• необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.

Перекачивание с помощью насоса

Используются специальные насосы, называемые циркуляционными.

Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).

Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.

Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.

Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.
