Разводка воды : тройниковая ,коллекторная ( распределительная гребёнка)

Методы прокладки

Проводить такую процедуру можно несколькими способам:

• закрытым;
• открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

При этом, можно сразу отметить основные недостатки закрытого метода:

• отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
• необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

• низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
• возможность вовремя увидеть протечку и устранить её;
• легкость проведения ремонта на любом участке;
• возможность улучшить в процессе использования систему.

Схемы разводки

При монтаже водопровода чаще всего используются следующие подходы:

• тройниковая разводка;
• коллекторная разводка.

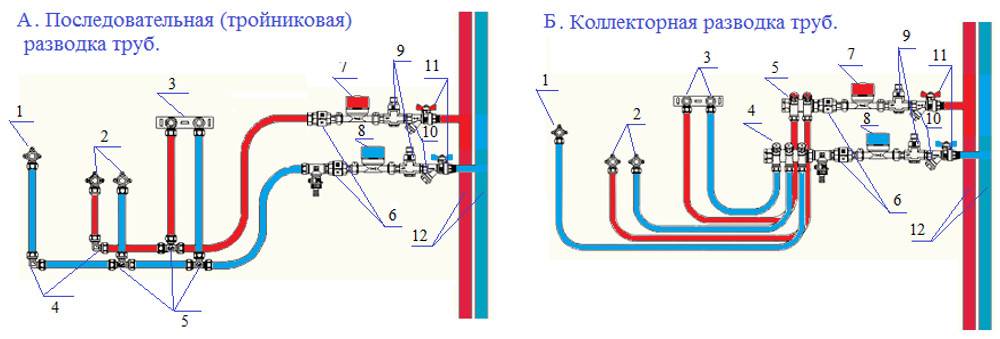

Способы разводки труб

Перечисленные варианты имеют определенные преимущества и недостатки. Выбор зависит от конкретной ситуации. При подборе схемы разводки обязательно учитывается планировка квартиры.

Коллекторная разводка обеспечивает напор на всем протяжении системы водоснабжения. Такой вариант идеально подходит для больших пространств. В некоторых случаях применяются одновременно два метода.

Тройниковая разводка

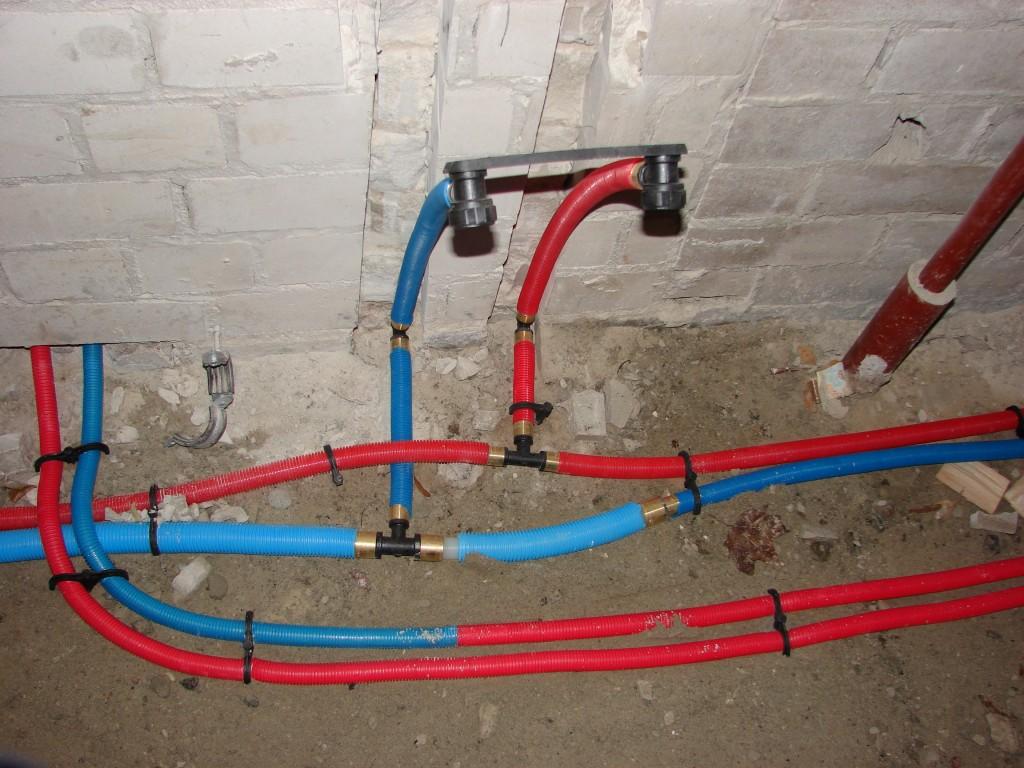

Тройниковая схема разводки

Тройниковая схема используется чаще всего. Метод использован при возведении большинства старых и новых типовых зданий. Основная труба идет от стояка, к ней последовательно подсоединяются при помощи тройников потребители холодного водоснабжения. Аналогично проводится подключение горячих труб. Основной трубопровод используется в качестве коллектора, поэтому ее диаметр самый большой.

Преимущества тройниковой разводки:

• экономичность;
• простота монтажа.

Недостатки:

• отсутствие возможности перекрытия подачи водоснабжения к отдельному источнику водозабора;
• уменьшение давления воды в системе при подключении разных видов сантехники;
• снижение температуры.

Ремонт многих элементов требует полного прекращения подачи воды. При одновременном использовании нескольких точек водозабора снижается напор. При включении горячего крана на кухне происходит снижение давления в горячей трубе, в душевой кабине вода становится холоднее.

Тройниковая схема не рекомендована при обустройстве водопровода в помещениях большой площади. Вода через длинную основную трубу будет медленнее доходить к сантехническим устройствам. Все соединения часто не видны, что усложняет ремонт водопровода, возникают также сложности при установлении участка протечки.

Коллекторная разводка

Коллекторная схема разводки водопровода позволяет обеспечить равномерный напор на любом удалении от стояка. Такой вариант идеально подходит для обустройства водоснабжения в больших квартирах и загородных домах, при необходимости подключения большого количества сантехники.

Вода поступает из стояка в цилиндрический коллектор с отводами. Подключение каждого устройства осуществляется по отдельной линии.

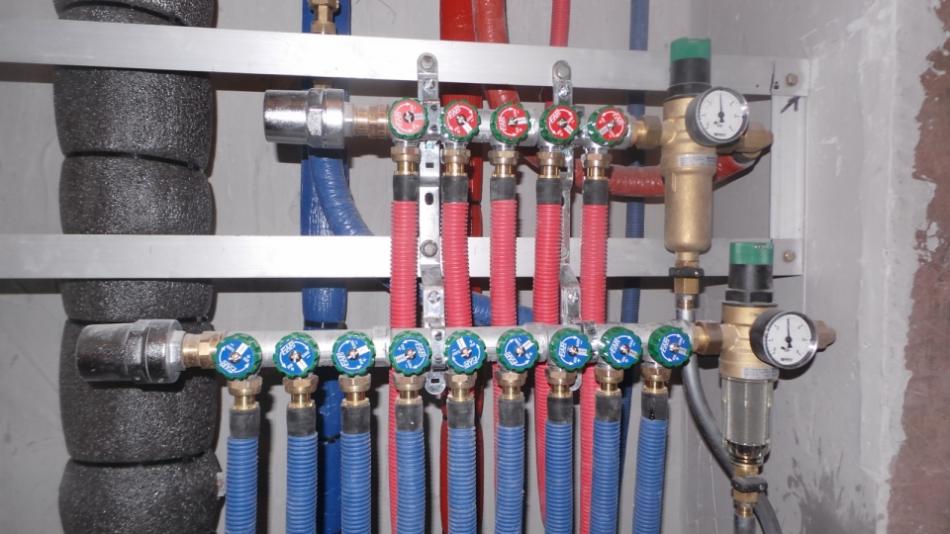

Коллекторная схема разводки

Преимущества коллекторной схемы:

• возможность прекращения подачи воды на один смеситель;
• предотвращение гидроударов;
• поддержание постоянного уровня давления вне зависимости от количества включенных потребителей воды;
• возможность мгновенного обнаружения протечек;
• возможность монтажа труб скрытым методом.

Недостатки схемы:

• неэстетичный внешний вид при использовании открытого способа;
• высокая стоимость;
• сложность проведения работ.

Монтаж коллекторной разводки требует определенных навыков и опыта. Сложности возникают на этапе составления проекта. В квартирах с центральным водоснабжением требуется установка 2 коллекторов. При присоединении стояков применяются отдельные трубы. Иногда на участках монтируются электрокраны, фильтры, приборы учета. Электрокраны срабатывают при обнаружении протечек, что позволяет быстро ликвидировать аварию.

Достаточно часто используется комбинированный способ, такой вариант позволяет существенно сэкономить.

Преимущества коллектора:

1. Удобно
Все коммуникации находятся в оном месте. На пример нет необходимости лезть под мойку, чтобы отключить смеситель в котором неисправна кран-букса.
Особенно актуально если дома осталась одна  беременная женщина или дети. Достаточно будет на коллекторе перекрыть нужный краник.

2. Надёжно
От коллектора до потребителя идёт одна цельная труба без соединений. В случае качественной трубы, течь в зашитых стенах исключена.  (хотя если при тройниковой разводке соединения были например из полипропилена (пайка) то теч так же невозможна)

3. Отсутствие перепадов давления
В случае коллекторной разводки и наличии рабочего давления, практически полностью отсутствуют перепады давления при использовании например двух раковин одновременно.  Мало того, в каждый потребитель можно ограничить подачу воды. Правда, если установлен коллектор с вентильными краниками.
Ограничить подачу воды можно например на унитаз, если давление в системе слишком мало. А то что унитаз будет набираться в 2 или 3 раза медленней чем при полном открытии — ни на что не повлияет.

Преимущества:

1. Дешевле
Если система собирается на тройниках, то вам не нужно тратится на дополнительные трубы. Ведётся одна труба и в месте где есть потребитель (унитаз, смеситель, стиралка) — устанавливается тройник и подключается к прибору. Иногда на один тройник подключается два потребителя, например унитаз и стиральная машина.

2. Компактней
По санузлу ведётся всего две трубы. ГВС и ХВС,  а от них тройники. Трубы меньше занимают места и их проще спрятать, хотя это и не является показателем если трубы будут полностью зашиваться или убираться в штробы.

3. Проще
Воду можно подвести за меньшее количество времени или дешевле по работе если пригласить мастера.

Отопление на коллекторах

Сборка системы отопления с использование коллектора предполагает следующие действия:

• К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
• От первого коллектора разводят трубы к верхним штуцерам радиаторов.
• Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
• Второй коллектор соединяют с нагнетательным насосом.
• Трубу от насоса вводят в принимающий штуцер котла.

Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.

Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.

Какой коллектор выбрать для системы водоснабжения квартиры?

Наибольшую популярность завоевали в этом направлении коллекторы производителя FAR. Качественные коллектора по вполне приемлемым ценам. Отнесем их к среднему классу. В линейке есть коллектора под стандартное соединение через накидную гайку так и евроконус. Также на барашках есть русскоязычные надписи, что удобно.

Если рассматривать все самое лучшее, самое дорогое тогда Oventrop.

Количество выходов на коллекторе должно быть равно количеству точек водоразбора.

Например, стандартная однокомнатная квартира в новостройке, потребители:

• Кухня (мойка) ГВС+ХВС (горячее+холодное);
• Посудомоечная машина ХВС;
• Унитаз ХВС;
• Ванна ГВС+ХВС;
• Раковина ГВС+ХВС;
• Стиральная машина ХВС.

На такую схему необходимо два коллектора: на 3 выхода для горячего водоснабжения и на 5 выходов для холодного водоснабжения.

Порядок разводки водопроводных труб

Основные этапы разводки заключаются:

• От общей системы горячего и холодного водоснабжения при входе в квартиру устанавливаются шаровые краны;
• Далее в основных отводах устанавливаются фильтры для глубокого очищения подаваемой воды;
• Монтажприборов учета;
• Установка редуктора давления для регулировки подаваемой воды к сантехническим приборам;
• Перекрывобщий стояк, производится разводка по составленной схеме;
• Разведение заканчивается концевыми выпусками, которые с одного края припаиваются к трубе, а с другого имеется резьба для того, чтобы подсоединять гибкий шланг.

При наличии полотенцесушителя в ванной комнате его можно подключить как к горячему водоснабжению, так и к отопительной системе. Специалистами более приветствуется первый способ потому, что, при использовании второго вариант он будет в рабочем состоянии лишь в отопительный сезон. Это касается многоквартирных домов.

При подведении к горячему водоснабжению между магистральной трубой и полотенцесушителем потребуется установка специальной перемычки или байпаса.

https://youtube.com/watch?v=nMNBXkdVfl4

Комплектующие для монтажа канализационных труб

Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.

Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от “очень опытных” сантехников, что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры. Со всей ответственностью могу заявить: это не так – в моей практике имеется великое множество подключений унитаза таким тройником и во время эксплуатации нет никаких намеков на засоры.

Вообще, у сантехников существует правило: по возможности не делать на “каналье” углы 90, лучше поставить два уголка по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!

Муфта переходная эксцентриковая 110-50 мм., именуемая в народе “бутылочка”. Предназначена для перехода со 110-й трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз – далее 110-й диаметр без надобности и монтаж продолжается пятидесятым.

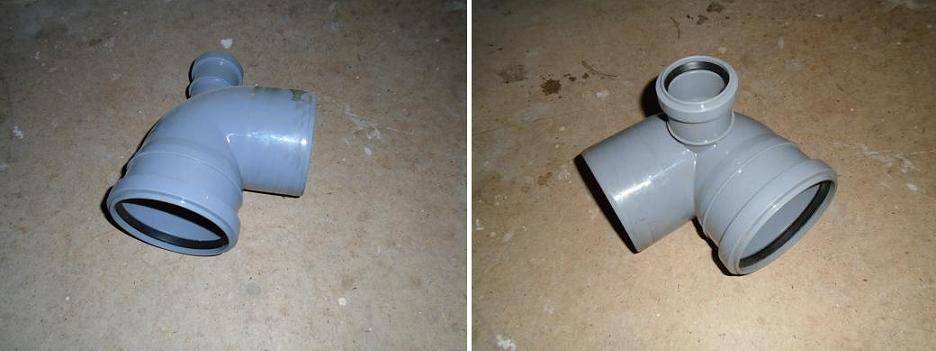

На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и “бутылочка”. Таким образом организован вывод на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив стиральной машинки.

Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство из этих соединителей различаются на левые и правые. Некоторые примеры ниже:

В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов – технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.

Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть трубы на угол, отличный от прямого.

Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все существующие – практически не возможно.

Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит более бесшумно.

Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб – регулируемые и нерегулируемые.

Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности создавать уклон при креплении на пол. Хотя “смекалистый” мастер найдет способ закрепить клипсы на полу, на разной высоте – при безвыходности можно крепить клипсы на бруски разной толщины.

Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.

Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только канализационных. Размеры, подходящие для пластиковой канализации:“1” (регулируемый диаметр 32-36 мм. для крепления D32) “1¼” (38-43 мм. для крепления D32 в раструбе и для D40) “1½” (47-51 мм. для раструба D40 и для D50) “2” (57-61 мм. для раструба D50) “4” (110-116 мм. для D110)

Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку отдельно и делать нужную длину самостоятельно.

Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет сложно разобрать без расслабления хомутов, нужно это учитывать.

Диаметры

Какое сечение должны иметь трубы для водоснабжения загородного дома?

Мы не станем перегружать читателя дремучей теорией и, как в известном анекдоте, просто покажем пальцем:

1. Если вы хотите реализовать коллекторное водоснабжение частного дома — разводка труб после коллектора выполняется материалом с внутренним (подчеркиваем, внутренним!) сечением не менее 12 мм;

Разводка от коллектора выполнена металлопластиком с внутренним сечением 12 мм (внешний размер 16 мм)

1. Трубы до коллектора должны иметь внутренний диаметр не менее 20 мм при количестве одновременно используемых точек водоразбора до трех включительно и не менее 25 мм, если их от трех до пяти;

Пропускная способность трубы пропорциональна квадрату ее внутреннего диаметра. Увеличение диаметра с 12 до 25 мм увеличит пропускную способность водопровода в 4,34 раза.

1. При последовательной разводке разумный минимум внутреннего диаметра подводок водоснабжения — 15 мм. Если планируется одновременно использовать больше двух точек водоразбора, его стоит увеличить до 20 мм.

В домах советской постройки подводки водоснабжения монтировались стальной трубой размером 15 мм

Условный проход и внешний диаметр

«Стоп! Уже началась путаница!» — однажды сказала Алиса своему другу Додо в сказке Льюиса Кэрролла. Путаница в нашем случае возникает вокруг термина «диаметр».

В зависимости от типа труб для их маркировки используются абсолютно разные параметры:

Стальные водогазопроводные (ВГП) трубы обозначаются так называемым условным проходом. Он указывает на то, что на трубе может быть нарезана трубная резьба соответствующего размера, и примерно соответствует ее внутреннему диаметру. Например, стальная подводка ДУ 15 согласно ГОСТ 3262-75 имеет внешний диаметр 21,3 мм и внутренний 14,9 — 16,3 в зависимости от толщины стенок (легких, обыкновенных или усиленных);

Условный проход примерно соответствует внутреннему диаметру стальной трубы

Все без исключения виды пластиковых и металлопластиковых труб маркируются внешним диаметром. Чтобы узнать внутренний диаметр, от внешнего нужно отнять удвоенную толщину стенки (она тоже всегда указывается в маркировке или технической документации).

Наружный и внутренний диаметр различаются на удвоенную толщину стенки

Так, стальной водопровод при последовательной разводке и одновременном использовании двух точек водоразбора может иметь размер ДУ 15. Однако в том случае, если вы хотите поставить на водоснабжение дома пластиковые трубы, необходимый вам размер равен уже 20 мм.

Коллекторная схема

Коллекторная разводка труб водоснабжения в доме дает возможность подключения большого количества точек потребления, в том числе, и на удалении от стояка. Коллекторная схема представляет собой параллельное подсоединение – к коллектору каждый элемент (кран, душ, унитаз, биде и пр.) подсоединяется при помощи индивидуального отвода, снабженного вентилем.

Достоинствами коллекторной схемы являются:

• постоянство давления вне зависимости от количества включенных сантехнических приборов,
• легкое обнаружение неисправностей на каждой отдельной линии,
• высокая надежность коммуникаций, обусловленная небольшим количеством соединений в системе,
• возможность перекрыть воду на требующей ремонта линии и сохранить возможность в это же время использовать другие линии (например, во время ремонта душа можно мыть посуду, умываться и т.п.),
• линии подключения коллекторной разводки легко маскируются в коробах, нишах и т.п., обеспечивая привлекательность внешнего вида помещений.

Коллекторная разводка труб водоснабжения в квартире имеет и свои недостатки:

• для ее реализации требуется большее количество труб,
• монтаж параллельных подключений более сложный (в том случае, если вы планируете выполнять его не самостоятельно, а с привлечением специалистов, сложность напрямую влияет на стоимость услуг).

Коллекторная схема разводки водоснабжения в квартире

Коллекторная разводка труб водоснабжения в квартире позволяет оптимизировать работу каждого прибора, входящего в ее состав. На индивидуальные отводы легко можно поставить фильтры или регуляторы давления в соответствие с характеристиками водопотребляющего оборудования и его требованиям к условиям эксплуатации.

Типы разводки инженерных коммуникаций + видео обзор

Перед началом проектированием разводки полипропиленовых труб в ванной и туалете, нужно ознакомиться с возможными вариантами. Технология в корне меняется, равно и в случаях с металлом и металлопластиком. В любом случае различают два типа монтируемых сантехнических конструкций трубопроводов водяного снабжения.

Разводка последовательного типа

Это самый экономичный способ организовать подачу воды. Технология предполагает протяжку отвода от горячего или холодного стояка к ближайшему потребителю. От него через тройник трубопровод идет к следующему прибору, и так далее до самого дальнего. Система надежна, но такую разводку труб используют там, где нет необходимости подсоединять большое количество точек потребления.

Среди плюсов нужно отметить простоту монтажа, легкость проектирования, малый расход материалов. Разводка будет эффективной в совмещенных санузлах. Но если подсоединить много приборов, и включить их одновременно, напор может упасть настолько, что его будет недостаточно для безопасной эксплуатации, например, стиральной машины. В остальном последовательное подключение эффективно.

Коллекторный тип разводки

При этой схеме предполагается, что магистраль имеет столько же отводов, сколько точек расхода воды будет подключено к стояку. Материалов придется израсходовать больше, процесс монтажа трудоемкий. Но все это перекрывают плюсы, которыми обладает такая разводка труб. При необходимости можно отключить одного потребителя, оставив работать остальные.

Из плюсов, давление распределяется равномерно, даже если включить все краны, бытовую технику, напор останется мощным. Можно отключать ненужную, редко используемую технику, снимать и ремонтировать ее, производить подключение поэтапно. В последнем случае на этапе проектировки нужно запланировать необходимое количество отводов.

Несколько советов специалистов

После принятия решения, как сделать водопровод в квартире, необходимо составить проект системы водоснабжения. Вне зависимости от способа разводки труб — коллекторной или лучевой, его разработку лучше доверить профессионалам, которые разбираются в строительных нормах и способны произвести гидротехнические расчеты. Но даже наилучшее проектное решение необходимо правильно реализовать.

Допущенные ошибки могут привести к непоправимым последствиям:

1. В некоторых случаях мастера с целью экономии средств пренебрегают необходимостью производить утепление труб горячего водоснабжения, проложенных в толще стен или под напольным покрытием. В результате монтаж труб в квартире без теплоизоляции приводит к тому, что тепловая энергия частично передается находящимся рядом материалам и качество воды ухудшается. Помимо этого, конденсат, собирающийся на поверхности трубопровода без утепления, способен испортить отделку помещения.
2. При выполнении монтажных работ специалисты рекомендуют закрывать концы еще не установленных труб, чтобы внутрь их не попадала грязь и мусор. Если пренебречь этой предохранительной мерой, то после завершения установки водопровод приходится долго и тщательно промывать, а в некоторых случаях и ремонтировать.
3. В случае, когда требуется выполнять пайку пластиковых труб, ее необходимо выполнять в чистом помещении, где исключена вероятность попадания загрязнений. Такую работу нельзя производить, когда на трубах имеется даже немного влаги. Если осуществляется разводка воды на кухне или в другом помещении, тогда частички мусора или капля воды в местах пайки значительно ослабят прочность соединения. В итоге водопровод не получится качественным.
4. Специалисты советуют не проектировать систему водоснабжения так, чтобы все трубы были проложены в перекрытии посредством одного общего отверстия. Это приводит к тому, что ухудшаются характеристики функционирования водопровода. Кстати, профессиональные проектировщики никогда не совершают данную ошибку.
5. Также к серьезным неприятностям при проведении монтажных работ может привести недостаточное количество используемых запорных устройств. Данный вид арматуры в обязательном порядке должен присутствовать перед каждым сантехническим прибором, к которому подводится вода. Его также монтируют для каждого стояка, обеспечивающего ввод водопровода в квартиру.
6. Если на жилом объекте запроектировано обустройство не одного, а нескольких санузлов, запорный кран желательно установить для каждого из них.

Обычно одновременно профессионалы проектируют разводку водопроводной и канализационной систем. Главное условие, которое нужно соблюдать при этом — не допускать, чтобы стояки и трубопроводы каждой из них не перекрывали друг друга. В будущем выполнение данного требования облегчит проведение ремонтных работ и уход за инженерными коммуникациями.

Правила монтажа

Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.

При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.

Пластиковые клипсы берут того же цвета

Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.

Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собирать сразу,  нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.

Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.

Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.

И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.

Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Выбираем подходящий способ монтажа

В современных ванных комнатах все инженерные коммуникации скрыты. Для реализации этого можно использовать фальш-панели или делать штробы в стенах. Альтернатива – открытая прокладка при разводке труб в ванной. Она менее эстетична, но для нее потребуется меньше усилий и времени. Это может сделать самостоятельно, без помощи сантехника.

Для выбора способа необходимо проанализировать плюсы и минусы каждого.

• Открытая прокладка. Все инженерные коммуникации монтируются к стене или полу. Это дает возможность сделать установку даже после окончательного ремонта. Преимущества – постоянный контроль за состоянием, минимальная стоимость, возможность оперативного ремонта. Недостатки – вероятность механического повреждения, трубопроводы портят внешний вид комнаты.
• Скрытая схема прокладки. Для прокладки в стенах или полу делают штробы. Однако есть ограничения – их нельзя делать в несущих стенах. Альтернатива – монтаж поверх стены, последующая установка фальш-панели. Преимущества – снаружи остаются только точки подключения к приборам, невозможно повредить трубы. Недостаток – трудоемкость монтажа.

В некоторых случаях можно совместить два способа. Часть коммуникаций остается открытой, остальные закрываются декоративными материалами. Это актуально, если одна из стен ванной несущая.

Важно: ширина и глубина штроб должна быть больше диаметра труб на 2-3 см. Это необходимо для компенсации теплового расширения

Коллекторная разводка — что это такое?

Схема трубопровода с коллектором предполагает, что в системе находится особый водосборник, соединенный с каждым «потребителем» транспортируемой жидкости. Проще говоря, все радиаторы или краны подключаются отдельными трубопроводами к Коллекторная разводка трубраспределителю (коллектору).

Сам коллектор монтируется на каждом этаже дома в специальном шкафу. В отопительной системе нагретая жидкость подается не на батареи, а в коллектор. В свою очередь, радиаторы подключаются не к прямой или обратной трубе, а к соответствующим коллекторам.

Заключение

В заключении можно сказать из чего должна состоять качественная система водоснабжения квартиры.

• Конечно же качественные материалы и фитинги.  Именно из бронзы и латуни, а не силумин.
• Коллекторная разводка труб водоснабжения в квартире.
• Правильно собранный коллектор, с хорошо упакованной резьбой.
• Применение в системе редукторов, понижающих давление, и регулировка их на 3 атм. (как правило — это давление уже предустановлено на заводе-изготовителе).
• Использование промывных фильтров, для защиты запорных кранов от мелких частиц, которые содержаться в водопроводе и изнашивают их.
• Применение в системе компенсаторов гидроудара и правильная их установка.
• Качественные трубы из сшитого полиэтилена и никакого полипропилена при скрытом монтаже.
