Выбор на любой вкус и кошелек: схемы самого эффективного подключения радиаторов отопления

Как устроен радиатор отопления

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – мощность секции чугунного радиатора), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

Очень упрощенно – схема устройства большинства радиаторов отопления

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Конструкция радиаторов

Конструктивно батареи могут быть сборными из нескольких секций и неразборными (панельными). Разборные можно удлинять, добавляя секции, или укорачивать. В любом радиаторе вверху и внизу имеется коллектор для прохода воды.

Радиатор имеет четыре входа. Задействованы обычно только два. К ним подсоединяются трубы подачи и «обратки» горячей воды. Остальные два отверстия входа заглушаются пробками, в одну из них монтируется краник Маевского для стравливания воздуха.

Плюсы и минусы лучевой схемы

Остановив свой выбор на коллекторно-лучевой системе обогрева необходимо учитывать все её стороны.

Достоинства коллекторной схемы:

Лучевая схема имеет следующие преимущества:

1. Один диаметр труб от гребёнок до конвекторов.
2. Количество фитинговых соединений, особенно, при укладке труб в полу, минимально, что делает всю систему более надёжной.
3. Гидравлическая стабильность и сбалансированность по обогреву.
4. Ремонт отдельных участков или радиаторов выполняется без отключения от системы и её слива.

Гибкие трубы системы, не имеющие соединений, легко скрыть под полом, за счёт чего не портится интерьер помещения, а для ремонта системы пол не нужно демонтировать.

Коллекторная разводка труб

Ещё одно существенное преимущество лучевой системы, которое делает отопление многоквартирного или частного дома более энергоэффективным, и с комфортной для любой комнаты температурой, — это возможность настраивать параметры обогрева отдельно для каждого контура, в ручном или автоматическом режиме.

Какие недостатки необходимо учитывать

Кроме материалозатратности лучевой схемы, следует учитывать и некоторые другие её минусы:

• оборудование дополнительного места для установки коллекторного шкафа;
• установка циркуляционных насосов в каждый независимый контур для компенсации больших гидравлических сопротивлений;
• применение дополнительных специальных устройств.

Установка этих элементов, кроме увеличения стоимости, требует ещё и точных расчетов.

Главные элементы конструкции

Важнейшим компонентом лучевой разводки являются коллекторы. При проектировании лучевой системы отопления двухэтажного (или многоэтажного) дома коллекторный шкаф потребуется разместить на каждом этаже. Коллекторы и регулирующая арматура (ручная либо автоматизированная) монтируются в шкафы, где к ним обеспечивается удобный доступ во время эксплуатации и периодического или аварийного обслуживания.

Малое по сравнению с тройниковой разводкой число соединений обеспечивает большую гидродинамическую устойчивость всей системы отопления.

Второй компонент – это циркуляционный насос, он обеспечивает создание напора в системе для подачи нагретого теплоносителя по трубам в радиаторы и сбор обратки.

Подбор и монтаж циркулярного насоса

Для лучевой системы отопления чаще всего выбирают вариант нижней подачи горячей жидкости в радиаторы. Для обеспечения ее принудительной циркуляции применяется циркуляционный насос. Его мощности должно хватать, чтобы обеспечить напор, позволяющий теплоносителю достичь самых удаленных теплообменников, включая теплые полы.

Принудительная циркуляция ускоряет оборот теплоносителя по кольцам системы. Это позволяет снизить перепад между входящей и исходящей температурой контура отопления. Такой рос эффективности отопления позволяет либо понизить мощность бойлера, либо иметь больший запас мощности на случай экстремальной погоды.

При подборе устройства учитывают два основных параметра, определяющих его мощность и число оборотов:

• производительность, кубометры в час;
• напор, в метрах;
• уровень шума.

При выборе циркулярного насоса учитывайте производительность и напор

Для корректного подбора потребуется учесть диаметр и общую длину разводящих труб, максимальный перепад высот по отношению к высоте монтажа насоса. При проведении инженерно-сантехнических расчетов используют специальные таблицы, предлагаемые производителями.

Специалисты рекомендуют придерживаться следующих правил по монтажу насоса:

• приборы с влажным ротором монтируются так, чтобы вал был расположен горизонтально;
• устройства со встроенным термостатом монтируются на ближе чем на 70 см от отопительного котла во избежание ошибочных срабатываний;
• циркуляционный насос монтируется на возвратном участке трубопроводной системы, поскольку его температура ниже и устройство прослужит дольше;
• современные термостойкие насосы могут размещаться и на магистрали подачи;
• отопительный контур следует снабдить устройством для выпуска воздушных пробок, его может заменить насос со встроенным воздушным клапаном;
• устройство следует размещать максимально близко к расширительной емкости;
• перед монтажом насоса проводят промывку системы от механических загрязнений.

Если параметры электросети в месте установки не отличаются стабильностью, рекомендуется подключать насос и систему управления котла через стабилизатор напряжения достаточной мощности. Если нередки перебои с электроснабжением, следует предусмотреть устройство бесперебойного питания- либо аккумуляторное, либо с автоматически запускаемым электрогенератором.

Часто при оптимизации стоимости системы возникает искушение обойтись без циркуляционного насоса. Такой вариант в принципе допустим для одноэтажных построек малой площади. Эффективность отопления при этом снизится. При использовании естественной циркуляции следует использовать трубы большего сечения. Кроме того, расширительную емкость следует разместить в самой высокой точке здания

Выбор и роль распределительного коллектора

Этот важнейший элемент системы распределяет поток горячего теплоносителя, подаваемый бойлером, по отдельным лучам разводки. Второй коллектор собирает отдавшую свое тепло жидкость и возвращает ее в теплообменник для последующего нагрева. Возвратный клапан может перепускать часть обратного потока в основной контур, если требуется понизить температуру теплоносителя, не меняя режим работы котла.

На рынке предлагаются коллекторы, поддерживающие от 2 до 18 лучей. Коллекторы комплектуются запорной или регулировочной арматурой, или автоматическими терморегулирующими клапанами. С их помощью задается требуемый температурный режим по каждому лучу.

Двухтрубная схема

В этой схеме присутствует два контура — подача и обратка. По первому контуру теплоноситель поступает на радиаторы отопления (алюминиевые, биметаллические, чугунные или стальные), а по второму он отводится к котлу. Но что удивительно, теплоноситель равномерно распределяется по всем батареям, что и является огромным плюсом этой схемы подключения.

Немаловажный момент — с двухтрубным подключением появляется возможность регулировать температуру в каждом отдельном радиаторе путем открытия или закрытия прохода в него. Здесь устанавливается обычный отсекающий вентиль, который позволяет увеличивать или уменьшать объем теплоносителя в каждой батарее.

О выборе места для установки батареи

Вы не сможете просто так установить радиатор на стене – выбирать место для его монтажа необходимо в соответствии с определенными требованиями

А это, в свою очередь, следует принимать во внимание еще при планировании будущего подключения

На фото показана схема правильного расположения батареи в подоконной нише

Объясняется все тем, что если радиаторы в комнате расположить правильно, они создадут своего рода защитный экран, препятствующий проникновению холодного воздуха. Потому батареи чаще располагаются под окнами – именно там теплопотери максимальны.

Верхняя подача, радиатор длиннее 12 секций, диагональное подключениеНеправильно выбранное место ведет к теплопотерямВиды отопительных радиаторов

Как рассчитать, какой радиатор нужен для конкретного помещения?

Все достаточно просто.

• Поначалу рассчитывается то количество тепловой энергии, которое необходимо для прогрева помещения в зависимости от его объема, и для компенсации возможных тепловых потерь. Причем, учитывается довольно внушительный список разносторонних критериев.
• Затем производится корректировка полученного значения в зависимости от планируемой схемы врезки радиатора и особенностей его расположения на стене.
• Итоговое значение покажет, какой мощности необходим радиатор для полноценного обогрева конкретной комнаты. Если приобретается разборная модель, то можно заодно просчитать и количество необходимых секций.

Схема отопительной системы

Основным элементом отопительной системы является, конечно же, нагревательный котел

Важно учитывать – схема обвязки радиатора отопления во многом зависит именно от котла. В частности, если вы выбрали нагревательный элемент напольного типа, он ни в коем случае не должен располагаться в верхней части отопительной системы – это может спровоцировать сбой в работе или снижение эффективности

Кроме того, чаще всего такие котлы не имеют компонентов отвода воздуха – а это означает, что в котле может образоваться воздушная пробка. Также, важно учитывать и тот факт, что в случае если котел не имеет воздухоотвода, то трубы подающей магистрали должны быть смонтированы строго вертикально.

Узнать, оснащен ли котел воздухоотводчиком, достаточно просто

Необходимо лишь обратить внимание на то, есть ли в нижней части нагревательного котла патрубки. В таком случае, подающая магистраль и трубы обрата подсоединяются к ним посредством специального коллектора

Обвязка котла отопления

О том, встроен ли в отопительный котел прибор для отвода воздуха, можно узнать по вмонтированным в нижнюю его часть патрубкам. Они служат для подсоединения котла к отопительной сети. Чаще всего такими патрубками оборудованы газовые и электрические отопительные котлы настенного типа.

Некоторые модели котлов не имеют таких элементов, как циркуляционный насос, расширительный бак, устройство регулирования давления.

Однако при необходимости все эти компоненты можно приобрести отдельно. При этом следует учитывать место расположения всех компонентов. Например, циркуляционный насос рациональнее устанавливать перед входом в насос – на трубах обрата. А вот группа безопасности может быть установлена как на подающем контуре, так и на обратном.

Когда делается обвязка радиаторов отопления полипропиленом, важно учитывать еще и то, какого типа систему вы устанавливаете. В случае если это система с естественной циркуляцией теплоносителя, то, разумеется, большинство данных компонентов вам не понадобятся – они используются в системах с принудительной циркуляцией

Далее будет следовать опрессовка радиаторов отопления, которая проверит качество системы.

Видео, как выполняется обвязка батарей отопления, можно посмотреть ниже. Также можно заметить, как проводится экспертиза радиатора отопления после проведенной обвязки.

https://youtube.com/watch?v=pkdAhF84Sjk

Особенности схем подключения

При подключении радиаторов отопления существует несколько вариантов схем обвязки. Каждый такой способ обладает как положительными, так и отрицательными моментами.

Выбор способа монтажа батарей зависит от количества точек обогрева, расстояния между ними, размеров дома.

Схемы подключения радиаторов отопления:

• однотрубная;
• двухтрубная;
• коллекторная.

Особенности однотрубной системы

Неплохой вариант для подключения отопительных приборов, довольно экономичный вариант в смысле экономии материалов.

Следует сразу отметить, что данный вариант чаще используется в многоэтажных домах. Для загородного дома большой площади такой способ подключения использовать не стоит даже из-за его небольшой стоимости.

При однотрубном подключении теплоноситель (вода) перемещается в радиатор и через него возвращается обратно в стояк. Далее перемещается к следующей батарее отопления и так далее. В данном случае циркуляция теплоносителя происходит только по одной трубе (стояку) и температура воды в последнем радиаторе становится ниже. Следует в данном случае увеличить количество ребер (увеличить мощность прибора) в последних батареях отопления.

Также можно использовать при использовании принудительной циркуляции теплоносителя. Вода быстро будет проходить полный круг и не будет большой разницы температуры.

Главным плюсом однотрубной системы заключается в экономии материала для монтажа отопления. Считается, что данный вариант оптимален только в многоэтажных жилых зданиях.

Двухтрубная схема подключения

Этот вид подключения заключается в том, что применяется два трубопровода отопления. Один служит подачей для теплого теплоносителя (подача), а второй трубопровод выполняет возврат частично остывшего теплоносителя к нагревателю (обратка). При таком подключении теплоноситель поступает почти с одинаковой температурой к каждому радиатору отопления.

Двухтрубная схема подключения лучше подойдет для частного дома, не стоит обращать внимания на несколько большие затраты в сравнении с однотрубной схемой подключения.

При двухтрубной разводке трубопроводов отопления есть возможность регулировки каждой точки в отдельности. Только следует выполнить обвязку радиаторов отопления с клапаном удаления воздуха на каждом приборе.

Коллекторная или лучевая

Коллекторная схема подключения радиаторов очень похожа на двухтрубную систему. Отличие заключается только в том, что при двухтрубной радиаторы подключаются к трубам подачи и обратки. А при коллекторной, каждая батарея подключается к коллектору. Точнее используется два коллектора — для подачи и обратки.

В случае большого количества контуров отопления рекомендуется использовать гидрострелку.

При таком подключении температура теплоносителя во всех точках одинакова. Есть возможность регулировки подачи на каждый радиатор. Минусом такого варианта является высокая стоимость проекта.

Схема разводки труб

Схем всего две:

1. Однотрубная.
2. Двухтрубная.

Однотрубная схема

По сути, это кольцо из труб, где в центре расположен нагревательный котел. Труба от котла проходит по всем комнатам, в нее врезаются радиаторы отопления, она же возвращается к котлу с уже остывшим теплоносителем. Схема проста, она не требует большого количества материалов. Но вот эффективность у такой модели отопления не очень высокая. Расположенные в последовательном порядке батареи принимают теплоноситель, который движется по кругу.

Получается так, что последующие приборы получают тепла меньше, чем предыдущие. В этом и вся проблема последовательного подключения радиаторов отопления. Особенно это касается тех батарей, которые в цепи расположены последними. В таких комнатах чаще всего температура невысокая и далека от нормальной. Что можно сделать, чтобы решить данную проблему? Есть два варианта:

1. Увеличить количество секций в последних батареях, тем самым увеличить площадь теплоотдачи.
2. Установить циркуляционный насос, с помощью которого можно равномерно распределить теплоноситель по всем отопительным приборам.

И хотя однотрубное подключение радиаторов отопления является экономически оправданным, все равно это не самый эффективный способ обогрева.

Двухтрубная схема

В чем отличие этой системы от однотрубной?

• Используются два отдельных контура: подающий и обратный.
• Равномерное распределение теплоносителя по радиаторам отопления.
• Есть возможность проводить ремонт каждой отдельной ветки, отключая ее от всей системы отопления. Для этого используются отсекающие краны (вентиля).
• Более экономичный подход к расходу топлива.
• Появляется возможность регулирования температурного режима в каждой отдельной комнате.

Двухтрубная система – это подающий контур, который поднимается от нагревательного котла вверх, проходит по всем комнатам по чердачному помещению или под потолком. От подачи к каждому отопительному прибору спускается стояк. Снизу по той же схеме проходит обратка, к которой все радиаторы также подсоединяются. Движение теплоносителя в подающем контуре и в обратке происходит в противоположные стороны. В первом случае от котла, во втором к котлу.

Нижнее подключение

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме — проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних — холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок — байпас.

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас — к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

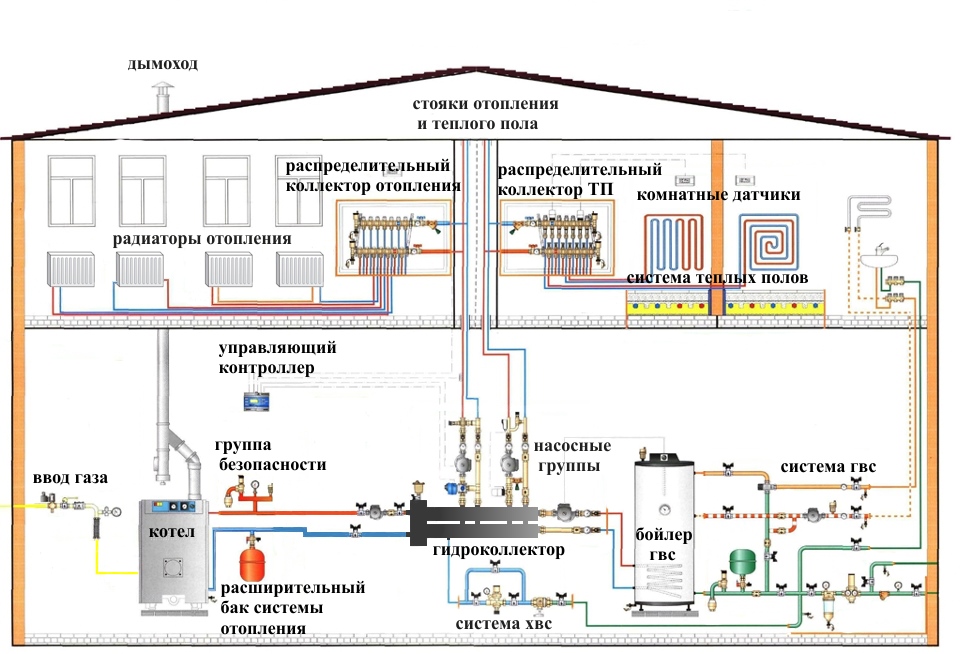

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору — контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Использование радиаторов с нижней подводкой

Данный метод является не только самым эффективным, но и самым приемлемым в эстетическом плане. К плюсам данного подключения можно отнести:

возможность установки переходника направления потока;

Переходник направления потока

• отсутствие необходимости в покупке подходящего терморегулятора – он уже имеется на радиаторе;
• то, что оба патрубка от батареи идут в стену или пол.

Подводка труб в стене

Однако есть и минусы, среди которых:

• необходимость в установке воздухоотводчика на каждом радиаторе;
• необходимость в постоянном использовании циркуляционного насоса;
• меньшая равномерность прогрева, более низкая эффективность;
• невозможность использования для самотечных отопительных систем.

Нужно стравливать воздух с батареи

Как работает тупиковая отопительная система

Тупиковая схема – это двухтрубное устройство отопления помещений, в котором, как видно из рисунка выше, горячий теплоноситель подается к каждому радиатору по одной трубе (подача), а выходит из радиаторов и поступает к котлу по другой трубе (обратка). Причем в этой схеме движение теплоносителя по подающей и обратной трубах происходит в противоположном направлении, тогда как в других (не однотрубных) схемах жидкость движется в одном направлении. Это – очень распространенный вариант подключения нагревательных приборов, и не только радиаторов – это могут быть чугунные или биметаллические батареи, или самодельные регистры.

Хотя и однотрубное отопление можно реализовать по тупиковой схеме, но это решение непопулярно в силу своей невысокой эффективности отдачи тепла и сложности исполнения. Реализация тупиковой однотрубной схемы показана ниже – если дом рассчитан на 2 или три этажа, то, кроме стандартной группы безопасности, придется делать разводку стояков, и на каждый радиатор устанавливать воздухоотводчик или кран Маевского. Это – схема дорогостоящая, поэтому ее нечасто принимают к исполнению.
Однотрубная тупиковая схема

Косвенное преимущество тупиковой схемы еще и в том, что ее можно применять как для отопления с принудительной циркуляцией теплоносителя, так и для решения с гравитационным перемещением жидкости в трубах. Для энергонезависимого отопления частного дома система с естественной циркуляцией приобретает все большую популярность, поэтому не стоит забывать и о тупиковой схеме с верхней разводкой труб в этом случае.

В любом случае, при одноконтурной или двухконтурной схеме, для тупикового варианта очевидно следующее: чем больше подключено радиаторов к трубе, тем медленнее будут прогреваться все последующие нагревательные приборы. Поэтому желательно разделить всю систему на несколько ответвлений таким образом, чтобы в каждой ветке было не больше, чем 5-6 радиаторов. Это решение актуально как для естественной, так и для принудительной схемы перемещения теплоносителя.
Пример тупиковой схемы с естественной циркуляцией для дома в два этажа

На практике преимущество тупиковой схемы очевидно: это простые расчеты, несложный уровень монтажа, минимальное количество запорной арматуры и фитингов, дешевизна всего проекта. Если сравнивать с такими популярными решениями, как двухтрубная система с попутным движением жидкости и с лучевой схемой (с коллектором), то в плане соблюдения законов гидравлики они явно лучше тупиковой – быстрее движется теплоноситель, нет встречного движения, радиаторы прогреваются равномерно и с одинаковой скоростью. Но часто именно экономичность тупикового варианта побеждает, особенно для отопления дома с небольшой общей отапливаемой площадью.

Горизонтальная схема с тупиковой разводкой имеет разновидность, где применяется центральная магистраль. Такую схему можно реализовать как скрытый в пол или в стену трубопровод, что нравится всем без исключения домовладельцам, так как скрытый трубопровод не требует переделки дизайна, перепланировки или изменения интерьера помещений.

При монтаже скрытого трубопровода, например, при заделке труб в бетонную стяжку пола или в штробы в стенах, трубы следует применять не стальные, а металлопластиковые без соединений или полимерные с соединением неподвижной гильзой или сваркой, чтобы не допустить возможности протечки. Единственная проблема при прокладке скрытого трубопровода – его правильный и красивый вывод из стены или из-под пола. Также следует избегать любых пересечений труб в скрытом варианте монтажа. Чтобы избежать пересечений, используют крестовину. При присоединении трубы к радиатору при помощи крестовины можно без выступа за плоскость монтажа обогнуть трубы центральной магистрали.
Подключение дополнительных контуров в тупиковой системе: полотенцесушитель

Также реализация тупиковой системы с центральной магистралью открывает возможности по подключению к отоплению и других схем: системы «теплый пол» или полотенцесушителей. Подключаются такие узлы пир помощи специального смесительного модуля, к состав которого входит циркуляционный насос, смесительные краны и температурные датчики. Модуль смешения делает работу подключаемых модулей независимой от главной схемы отопления, причем любое количество новых подключаемых контуров не будет влиять на работу основного контура.

Какой должна быть схема подключения батарей отопления в частном доме

Монтаж отопления в доме

Эффективность работы отопительной системы — это главный аспект, который влияет на комфортность проживания внутри частного дома. Хорошо, если эта система подключена к центральным отопительным сетям. Если же таковых нет, то приходится организовывать автономное отопление, которое придется подгонять под те самые комфортные условия проживания. И один из самых важных моментов в таком случае — это выбор схемы подключения батарей отопления в частном доме.

Неспециалист в этом деле может усомниться в правильности поставленного вопроса. Ведь многие вообще не знают, что схема подключения существенно влияет на теплоотдачу отопительного прибора, движение теплоносителя внутри него и интенсивность оборота горячей воды. Это все те же факторы, которые определяют степень эффективности системы отопления в целом.

В первую очередь необходимо разобраться со схемами разводки труб

Почему это так важно? Дело в том, что экономия материалов — часто встречающийся момент. Многие жители частных домов на стадии его возведения или в процессе проведения капитального ремонта не всегда правильно просчитывают расходы на сооружение системы отопления

В итоге приходится экономить именно на материалах. Правда, есть вариант, где не нужно большого количества труб, фитингов и запорной арматуры. Но давайте все по порядку.
