Монтаж труб из сшитого полиэтилена своими руками

Классификация

Чаще всего на рынке можно встретить фитинги из:

Полипропилена.
ПВХ (поливинилхлорида).
Полиэтилена.
Латуни.

При этом и конструкция, и принципы действия у них практически полностью идентичны.

Совет: трубы и фитинги из сшитого полиэтилена должны быть изготовлены одной фирмой. В крайнем случае, можно подобрать те, которые рекомендуются как «совместимые», поскольку даже маленькая несостыковка изделия может превратиться в настоящую проблему после того, как дадут напор и по трубам пойдет вода. В лучшем случае вы получите течь, в худшем – фитинг вообще выскочит из трубы.

Если посмотреть по типу и применению, то фитинги имеют много разных видов, но чаще всего встречаются:

Углы или отводы.
Тройники.
Крестовины.
Соединяющие муфты.
Переходники.
Заглушки.

Если посмотреть на классификацию фитингов по способу монтажа, то существует только два типа: пресс модели и компрессионные.

В первом случае соединение будет вечным, во втором – разъемным (что хорошо подойдет для дачи, особенно, если вы там находитесь только летом и собираетесь все разбирать).

Но стоит помнить, что часто проводить такую операцию не получиться: детали будут изнашиваться и потребуется их замена.

Кстати, компрессионные пресс фитинги для сшитого полиэтилена отличаются наличием разборной конструкции, но герметичность не пострадает. Ведь плотное перекрытие гарантируется пластиковым вкладышем, который сдавливается накладной гайкой.

Монтаж

Через пол часа такую систему уже можно испытывать

Монтаж отличается простотой и требует минимум инструментов.

Для начала нужно обрезать около 5 см от края трубы

Примите во внимание, что эти края можно считать своеобразным «браком», поскольку от длительного хранения материал именно в этих местах будет портиться и, в результате, утратит часть своих качеств.. Для обрезания стоит использовать специальные ножницы, но если их под рукой нет, то подойдет болгарка или стандартная ножовка по металлу. Для обрезания стоит использовать специальные ножницы, но если их под рукой нет, то подойдет болгарка или стандартная ножовка по металлу

Для обрезания стоит использовать специальные ножницы, но если их под рукой нет, то подойдет болгарка или стандартная ножовка по металлу.

Учтите только, что отрезать трубу необходимо под прямым углом, а сам срез должен быть ровным. После этого на торце снимается фаска (что значительно упрощает последующие монтажные работы), плюс вы избавляетесь от заусениц и неровностей. Если этого недостаточно, то срез нужно дополнительно обработать наждачной бумагой.

Затем на трубу остается надеть накидную гайку, вкладыш или гильзу (может потребоваться и использование уплотнительного кольца, установленного на торце соединительного сегмента).

Далее нужно вставить трубу в фитинг и закрутить гайку. При этом, чтобы обеспечить должный уровень герметичности, закручивать ее можно даже просто рукой. Разводной ключ следует использовать лишь в некоторых случаях, но прилагать чрезмерных усилий не стоит: можно повредить материал.

Кстати, если для сшитого полиэтилена рехау вы используете пресс фитинги, то процедура монтажа пойдет по другому принципу и такая конструкция будет полностью неразборной. Кроме того, данная система сможет выдержать большее давление без последствий.

Подготовка труб идет тем же способом, но на трубу одевают пресс муфту (или гильзу), а не затяжную гайку. Также сечение края трубы слегка расширяется особым расширителем (при этом для разного диаметра используются разные насадки), для чего нужно свести рукоятки прибора и зафиксировать их в таком положении на несколько секунд.

Трубы и фтинги от Rehau — надежно, долговечно и выгодно

Расширитель извлекается, в трубу вставляют штуцер фитинга. Труба самостоятельно обожмет поверхность штуцера и через несколько минут снять его без усилий уже просто не получиться. Теперь осталось надеть пресс муфту, которая будет обжиматься специальным инструментом. Получается неразрывное соединение.

Внимание: профессионалы рекомендуют обращать внимание на марку Rehau, поскольку данный материал имеет высокий запас прочности и долговечности. Это будет оправданным вложением, если требуется проложить трубопровод, рассчитанный на высокое давление и температуру

Вывод

Как вы видите, фитинги для сшитого полиэтилена можно монтировать самостоятельно, не прибегая к помощи специалистов. При этом каждое соединение будет надежным. И на все работы уйдет действительно мало времени.

Хорошего вам дня!

Способы укладки кабеля СПЭ в траншее

Однофазные кабеля из сшитого полиэтилена в траншею можно уложить 2-мя вариантами:

треугольником

в один ряд или плоскость

Основной способ это треугольник. В этом случае, образуется симметричная система и минимальные потери на взаимоиндукцию. Но самое главное – это экономия места, тем более это актуально в городских условиях монтажа кабелей СПЭ.

Укладка 3-х фаз производится поочередно. Причем, проложив эти три фазы, их сразу же необходимо увязать в треугольник, и только после этого приступать к прокладке остальных фидеров. Иначе вполне реально перепутать фазы разных КЛ.

По условиям прокладки, в стандартную траншею рекомендуется укладывать не более 6-ти кабельных линий СПЭ (шесть треугольников). Но если позволяет ширина трассы, то умещают и более.

А если прокладывать их в ряд, то поместится максимум 2 кабельных фидера.

При стесненных условиях, для защиты соседних кабелей, в качестве перегородок применяют вертикально стоящие железо-бетонные плиты. Высоты кирпича для этих целей не хватит.

Увязка однофазных КЛ 6-10кв СПЭ в треугольник производится ПВХ хомутами.

Могут применяться и другие приспособления. Самое главное, чтобы они были не магнитными.

Опрессовка

В отличие от предыдущего метода, фитинг вставляется внутрь трубы, а его контакт со стенками происходит при помощи обжимного кольца, операцию производят в таком порядке:

Ножницами-секаторами обрезают трубные концы под углом 90 градусов к центральной оси.
Калибратором обрабатывают конец, придавая ему круглую форму, выравнивая края и снимая с внутренней стороны фаску, образованную после обрезки. В случае отсутствия калибратора для снятия фаски можно воспользоваться наждачной бумагой.
Вставляют в трубу штуцер фитинга до упора и надевают на ее конец обжимную муфту.
С помощью ручных или электрических пресс-клещей производят обжимание муфты, которая по окончании проводимых работ должна иметь углубления в виде колец правильной формы.

Рис. 8 Опрессовка

Данный технологический процесс хотя и может теоретически использоваться для крепления фитингов в PEX видах, обеспечивает менее надежный контакт, чем специально разработанная методика для состыковки друг с другом сшитых полиэтиленовых труб.

Инструкция к монтажу

Монтаж трубопровода в каждом из методов соединения включает следующие этапы:

Компрессионный способ

Сначала на открытый срез трубы надевается обжимная гайка, резьба которой должна быть обращена в сторону соединителя.
Далее натягивается и фиксируется разрезное кольцо с таким расчетом, чтобы срез трубы оказался от него на расстоянии 1 мм.
Затем конец трубы вместе с обжимной гайкой и кольцом натягивается на штуцер фитинга очень плотно, до упора.
При помощи двух гаечных ключей плотно затягивается (но не перетягивается во избежание повреждения трубы и резьбы фитинга) обжимная гайка.

ПРЕДУПРЕЖДЕНИЕ! Перед натягиванием трубы на фитинг он ни в коем случае не разбирается, а также не проводится никаких дополнительных действий (снятие фаски и т.п.)

Напрессовочный способ

Сначала на трубу надевают зажимную пресс-гильзу.
Затем конец трубы растягивается специальным инструментом (расширителем) до придания ему несколько большего диаметра и возможности свободного надевания на штуцер фитинга: расширитель вводится в трубу, его ручки натягиваются до упора и придерживаются так несколько секунд.
Теперь можно легко натянуть срез трубы на штуцер фитинга плотно до упора.
Полученную конструкцию следует ненадолго зафиксировать в полученном положении. Благодаря свойству памяти формы через несколько минут отрезок трубы, натянутый на фитинг, «сядет» на него максимально плотно.

Электросварочный способ

На срез трубы надевается электросварная муфта.
К клеммам сварного фитинга подключается специальный сварочный прибор.
С прибора подается напряжение на внутреннюю спираль фитинга, которая разогревает до плавления все его составные элементы и срез трубы (до температуры не менее 170-ти C).
После отключения сварочного прибора и остывания полиэтилена получается прочное соединение, выдерживающее давление 10-12 атм и более.

ВНИМАНИЕ! Если у вас нет опыта в работе с полиэтиленом, то даже при большом желании выполнить все самостоятельно будет надежнее предоставить это дело специалистам

Соединение напрессовочными фитингами

При помощи данного варианта пластиковые водопроводные изделия соединяются неразъемно. Однако здесь нужен пресс-инструмент.

Процесс монтажа осуществляется следующим образом:

На изделие надевается зажимная неразрезная гильза.
Вставляет до упора расширитель с подходящим диаметром.
Требуется равномерно свести наличие расширительных рукояток и зафиксировать на некоторое время (20-30 секунд).
Происходит вставка в изделие штуцера. Благодаря молекулярным свойствам сшитого полиэтилена, выполняется обратная усадка. Потом уже снятие трубы с фитингов будет практически невозможно.
Напрессовывание на фитинг гильзы осуществляется гидравлическим либо ручным прессом.

Все очень просто. Запасайтесь необходимыми деталями и приступайте к работе!

Монтаж электросварочным способом

Эта технология просит использования специализированной муфты, оказывающей термическое влияние. Это тот случай, когда домашним инструментом обойтись не получится. Все таки, если предполагается трубомонтаж из полиэтилена сшитого типа в значительных объемах с большими требованиями к качеству соединений, данный метод окажется самым предпочтительным:

Электросварную муфту насаживают на срез трубы.
С клеммами фитинга совмещается электросварочный аппарат.
На спираль фитинга подается напряжение, из-за чего случится нагрев участка стыковки до состояния плавления.
Когда детали соединения будут спаяны в одну структуру, оборудование для сварки выключается, а полимерный этилен оставляют на определенный период времени отвердевания.

Эта технология в большинстве случаев применяется в промышленности и службами коммунальных хозяйств. Рядовому владельцу дома к ней можно обращаться из-за причины очень хорошего результата трубные соединения – спайка почти что исключает применение добавочных элементов крепежа, образовывая при этом долговечный и надежный шов.

Технологический процесс

Для монтажа сшитых полиэтиленовых деталей не нужно иметь специальный сварочный аппарат, можно обойтись без дополнительных рабочих рук. Все операции намного проще, чем при установке металлических изделий. Для правильного выполнения установочных работ потребуется схема системы и выполнение всех пунктов приложенной инструкции.

Прежде чем приступить к работе, если у вас возникают проблемы с планированием трубопровода, стоит предварительно получить консультацию у высококвалифицированного специалиста. На схеме должны быть отмечены все размеры и соответствующие расстояния между имеющимися узлами.

После завершения проектирования чертежей необходимо составить смету с приложением точного расчета требуемого количества материала. Стоит заранее продумать, какие именно трубы для отопления из сшитого полиэтилена нужно будет установить для выполнения определенной работы. Дело в том, что сечения сшитых труб находятся в диапазоне 1-16 см. Каждый диаметр устанавливается в зависимости от условий работы.

Прежде, чем начать заниматься тепловым расчетом, необходимо определить, какая именно климатическая система должна быть установлена и какие материалы больше всего подходят для такой работы.

Трубы, сделанные из полиэтилена, в основном применяются в системах:

теплый пол;
с подсоединением радиаторов;
в комбинированных устройствах.

По мнению профессионалов лучше воспользоваться последним вариантом. Он позволит достигнуть в комнате максимального уюта и комфорта.

Монтаж полиэтиленовых труб может выполняться несколькими способами:

с напрессовочными фитингами;
установкой компрессионных деталей.

Фитингами могут быть самые разные соединительные детали, которые применяются при монтаже трубопровода:

угольники;
муфты;
тройники.

Они также подразделяются на несколько видов:

капиллярные;
резьбовые;
компрессионные;
напрессовочные.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau. Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

Rautitan stabil диаметром 16-40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
Rautitan flex диаметром 16-63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура — до +95 градусов, давление — до 9 бар.

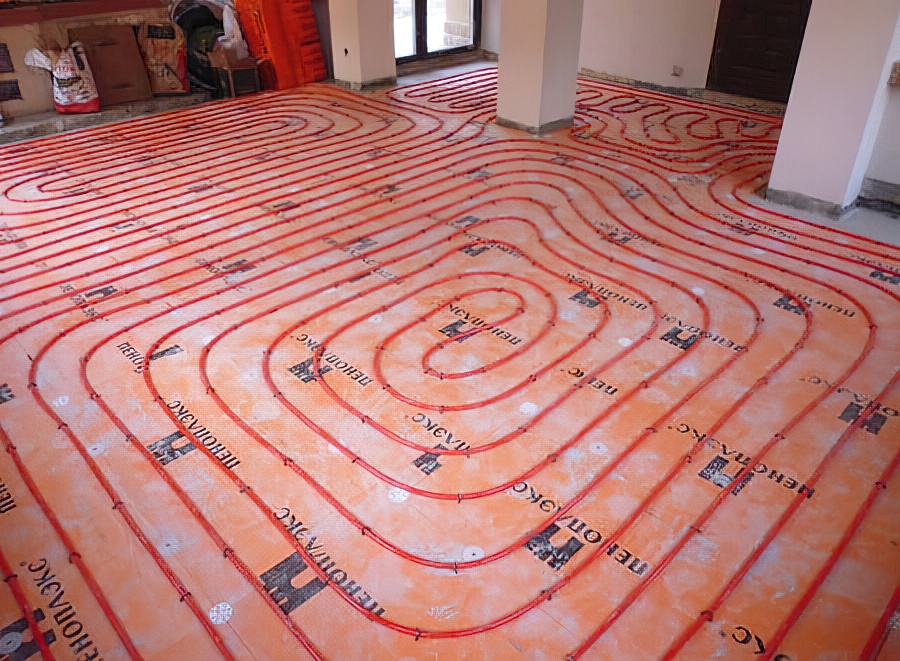

Пеноплекс как теплоизолятор

Монтирование трубопровода с использованием фитинга компрессионного типа

Данный вид фитинга отличается несложным монтажом и может использоваться как при прокладке труб с холодной, так и с горячей водой. Для соединения труб понадобится минимум инструментов: труборез и ключ для затягивания гаек.

Соединить трубы при использовании компрессионного фитинга можно следующим образом:

сначала обжимная гайка надевается на трубу;
следом надевается разрезное кольцо, которое должно располагаться в одном миллиметре от торца трубы;
далее труба надевается на штуцер фитинга, пока не упрется в него;
потом гаечным ключом закручивается обжимная гайка

В процессе закручивания важно не переусердствовать и не повредить трубу.

Сшитый полиэтилен – какие там швы?

Швов в полиэтилене сшитом нет совершенно никаких. «Сшивание» происходит во время их производства на молекулярном уровне. Молекулы этилена создают сложную и прочную трехмерную полимерную цепочку. Полученный полимер обозначается буквами PE-X.

Технологически используются различные физические и химические методы производства.

В зависимости от использованной на производстве технологии в обозначении материала после PE-X добавляются:

a – производство осуществляется путем нагрева с применением пероксидов; b – используется силан и катализаторы, при повышенной влажности; c – электрохимические метод, когда производится бомбардировка электронами молекул полимера; d – практически не встречающийся в бытовых магазинах вариант, созданный с помощью азотной технологии.

То есть, прочность и долговечность полиэтилена «сшитого» закладывается еще на стадии начального производства, на уровне молекулярных связей – повредить которые надо еще постараться.

Теплый пол для дома лучше всего укладывать, используя полиэтиленовые изделия имеющие маркировку PE-Xa. Они перенесут неоднократную заморозку/разморозку и не полопаются при этом в местах соединения сшитого полиэтилена и фитингов.

Высокая температура горения в 400 С гарантирует сохранность системы обогрева даже при небольших возгораниях в помещении. Да и если огонь все же добрался через бетонную стяжку до полиэтиленовых труб, то они будут скорее плавиться, распадаясь на углекислый газ и воду.

Не «потекут» и сохранят свою жесткость при температурах теплоносителя до +120 С, чего вполне достаточно для выбранной системы обогрева.

Нюансы монтажа

Для нагревательного контура из полиэтиленовых труб рекомендуется использовать изделия диаметром в 16-мм. Теплоотдача от них будет иметь приемлемые показатели, и не потребуется дополнительного армирования бетонной стяжки. Достаточно будет поверх них залить 6-ти сантиметровый неармированный бетон.

Процесс монтажа контура заключается в бесшовной укладке полиэтиленовой трубы по спирали, от центра комнаты к месту соединения с коллектором системы «теплый пол». Где оба конца соединяются со штуцером коллектора. Соединение может производиться: обжимным, сварным или пресс-методом.

В первом случае на торец надевается обжимное кольцо с контргайкой, ее надевают на штуцер, и производится затягивание гайки. Во втором варианте используется электросварка, нагревающая полиэтилен. Который расплавившись, после отключения сварки затвердевает, образуя прочное соединение.

Для третьего способа используются пресс-гильзы, которые вставляют в растянутую специальным инструментом трубу, после чего оная возвращается к своим диаметрам и плотно обживает штуцер фитинга.

Следует знать, что такие соединения давление держат по разному – обжим 2,5 МПа, пресс 5 МПа, а сварка 10-12 МПа. Выбор варианта сочленения труб с коллектором нужно выбирать в соответствии с параметрами водонагревателя системы теплого пола.

Также интересно: а тут aviroom.ru вы сможете заказать дешевые авиабилеты из Москвы в Осаку. После хорошего ремонта можно и побаловать себя отличным отпуском. Удачи в ремонте и отдыхе!

Подготовка к работе и выбор материалов

Для проведения работ необходимо очистить рабочее пространство от пыли и мусора. При монтаже полиэтиленовых труб используют несколько вариантов соединения стыков. Это сварка, резьба и склейка. Для выполнения всех этих видов монтажных работ вам потребуется специальный фитинг, который непосредственно будет играть роль соединителя. Стоит отметить, что данный вид оборудования имеет несколько вариаций, а потому прежде чем его приобрести, постарайтесь получить консультацию специалиста или продавца.

Немаловажным является и то, что все приобретаемые товары, необходимые для проведения такого типа работ, в обязательном порядке должны быть цельными и чистыми. Именно поэтому прежде чем купить тот или иной материал, внимательно его осмотрите, для того чтобы удостоверится в его качестве, также позаботьтесь о правильной транспортировке и при необходимости хранении.

Выполнение монтажа труб своими руками

Монтаж водопроводных и отопительных систем из сшитого полиэтилена легко выполним самостоятельно. Ниже поэтапно расписана технология сборки систем из труб и фитингов — более простые и не требующие особых навыков и оборудования.

Необходимые инструменты и материалы

Для самостоятельной сборки трубопроводов из сшитого полиэтилена Вам понадобятся:

специальные ножницы для резки заготовок или угловая шлифмашинка («болгарка») с отрезными дисками;
перфоратор или электродрель для пробивки отверстий в стенах;
калибратор;
круглый напильник с мелкой насечкой;
для установки компрессионных фитингов понадобятся два разводных ключа;
для напрессовочного метода понадобится ручной механический пресс для обжима фитингов.

Чертеж и схемы

Подготовку любой работы лучше начинать с проектировки с вычерчиванием плана с точными размерами будущих систем и указанием мест подключения смесителей, машинок (стиральной и посудомоечной), счетчиков, колонок или отопительного агрегата. План поможет определить необходимое количество труб и комплектующих.

Порядок выполнения работ

Перед началом работ необходимо приготовить инструменты и материалы, нарезать трубу на заготовки, очистить концы заготовок от грязи и мусора, напильником зачистить заусенцы.

Соединение труб при помощи компрессионных фитингов производится в следующем порядке: откручивается обжимная гайка, надевается на трубу; вставить заготовку в фитинг; вручную закрутить гайку. Затем при помощи гаечных ключей затянуть гайку: на один оборот с четвертью для труб диаметром до 25 мм, на один оборот – для диаметра 32 мм.

Сборка напрессовочным методом производится в следующем порядке6

сверху на конец заготовки надеть обжимное кольцо – пресс-гильзу;
внутренний штуцер корпуса фитинга вставить в трубку;
надеть на гильзу зажимы ручного пресса;
сжать с усилием и до упора ручки пресса. Отпустить и снять – на гильзе должны появиться кольцевые вмятины от пресса.

Видео по монтажу

Увидеть все нюансы сборки трубопроводов из сшитого полиэтилена Вам поможет наше видео:

https://youtube.com/watch?v=hd4zJkiTpfY

Особенности монтажа

Нельзя использовать компрессионную сборку системы при устройстве теплого пола – это наименее прочное соединение. Перед заливкой стяжки необходимо обязательно заполнить систему водой под давлением и проверить, нет ли утечки.

Согнуть заготовку вполне можно руками. Для этого следует разогреть ее с помощью строительного фена, уложить в оправку, сбитую из досок, фанеры или других подручных материалов, дать полностью остыть. Можно использовать трубогиб или станок Вольнова.

Требования, предъявляемые к трубам

Перед тем как планировать обустройство теплого пола, важно знать о правилах монтажа и регламентированных ограничениях:

проект предусматривает толщину и длину труб в контуре теплого пола и соотношение этих параметров с несущей способностью перекрытия, особенно, если квартира находится не на первом этаже дома;
для обустройства теплого пола нужны специальные трубы;
к качеству и прочности труб для создания контура предъявляются высокие требования, т.к. большинство современных систем предполагают заливку труб цементной стяжкой.

Побочным эффектом теплого пола является поднятие уровня пола и сокращение технологического пространства между потолком и напольным покрытием. При расширении площади жилых помещений прямо пропорционально увеличивается толщина труб, чтобы обеспечить необходимый теплообмен. В результате установки толстой трубы с бетонной стяжкой теряется до 10 см от высоты помещения.

Для теплого пола применяются трубы, способные выдерживать не только давление теплоносителя, но и бетонной стяжки. Лопнувшая труба с горячей водой приведет к неизбежным материальным потерям, придется делать ремонт помещения, а часто и не в одной квартире.

Преимущества

У пластиковых труб не бывает проблем с коррозией – и это главное их преимущество перед, например, стальными трубами. Если же сравнивать с нержавеющими или медными трубами, которые тоже славятся своей долговечностью, то пластиковые намного выигрывают в цене.

Гладкая внутренняя поверхность обеспечивает хорошую скорость движения воды в водопроводе, трубы не обрастают накипью и отложениям.

А значит, с годами не меняется пропускная способность и эффективность трубопровода, ведь просвет остаётся того же диаметра.

Ещё один фактор в пользу пластика – простота их монтажа. Трубы лёгкие, поэтому их можно привезти на семейном автомобиле и самостоятельно разгрузить. Для соединений используются фитинги или паяльник, освоить работу с которым, несложно даже для непрофессионалов строительного дела.

Цена, коррозийная устойчивость, срок службы в полвека и простота монтажа, сделали пластиковые трубы народным товаром!

Установка трубы из СПЭ фитинги, монтаж, инструменты

Виды соединений СПЭ:

компрессионными пластиковыми фитингами;
компрессионными металлическими фитингами;
пресс-фитингами;
напрессовочными фитингами.

Приобретая материалы, покупайте трубы и фитинги одного производителя. Разные производители устанавливают различные допуски для продукции, поэтому между трубами и фитингами разных марок разница в размерах достигает 0,5 мм. Если нет возможности взять материал одной марки, отрежьте кусок трубы и подбирайте фитинги к нему.

Трубы из СПЭ и фитинги к ним

Компрессионные пластиковые фитинги

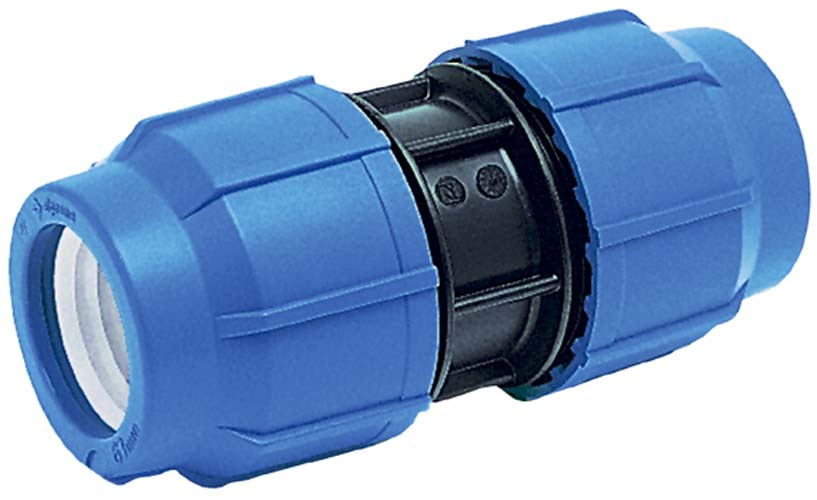

Пластиковый компрессионный фитинг

По устройству они аналогичны таким же соединениям для любого вида пластиковых труб и состоят из основного корпуса, уплотнительного и компрессионного колец, зажимного кольца и зажимной гайки. Для монтажа такого фитинга трубу обрезают под углом 90 градусов, напильником удаляют заусенцы, надевают на нее зажимные гайку и кольцо.

Затем в основной корпус вставляют уплотнительное и компрессионное кольцо и вставляют трубу до упора. После чего подвигают зажимное кольцо вплотную к основному корпусу и закручивают обжимную гайку.

Если у вас сильные руки, затяните гайку вручную. Если нет, то воспользуйтесь специальным или разводным ключом.

Слабо затянутое соединение даст течь при подаче воды, и его придется подтягивать. Для такого соединения не требуется специального оборудования, но раз в 3-5 месяцев необходимо проверять затяжку гаек.

В случае ремонта водопровода фитинг легко демонтировать и установить на новое место. Средняя стоимость фитинга (зависит от размера и формы) 100 рублей.

Монтаж компрессионного пластикового фитинга

Компрессионные металлические фитинги

Компрессионный металлический фитинг

Они аналогичны таким же креплениям для любого вида пластиковых и металлопластиковых труб. Состоят из корпуса, уплотнительных колец, компрессионного кольца и компрессионной гайки.

Для установки трубу обрезают под углом 90±15 градусов и напильником удаляют заусенцы. На трубу надевают гайку, затем кольцо, после чего в трубу вставляют корпус с надетыми уплотнительными кольцами.

Гайку закручивают сначала руками, затем разводным гаечным ключом. Для монтажа не требуется специального оборудования. Прочность соединения аналогична предыдущему.

При ремонте водопровода фитинг легко демонтировать и установить на новое место. После 2-3 демонтажей необходимо заменить уплотнительные кольца. Средняя стоимость фитинга 150 рублей.

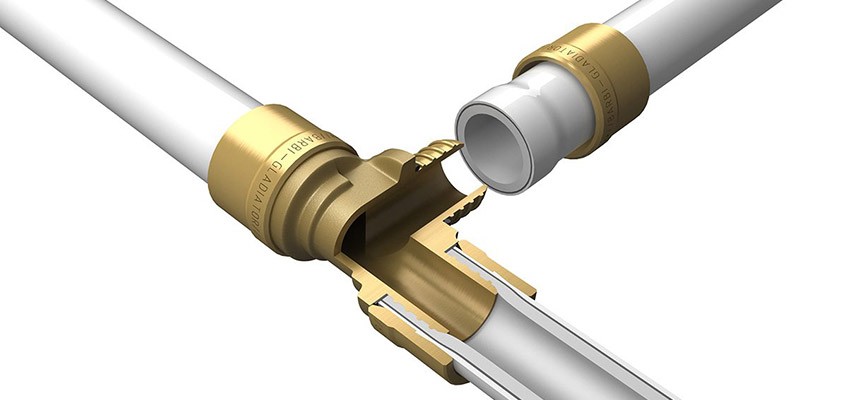

Пресс-фитинги

По устройству и способу аналогичны креплениям, которые применяют для любого вида пластиковых труб. Состоят из корпуса и обжимной муфты. Для установки фитинга трубу обрезают под углом 90±15 градусов, напильником или наждачной бумагой удаляют заусенцы. На трубу надевают обжимную муфту, после чего в обрезанный край трубы вставляют корпус фитинга.

Пресс-фитинг

Установив фитинг, на него надвигают муфту и обжимают ее с помощью пресса. Такое крепление прочней, чем с компрессионным фитингом, но для ремонта трубы фитинг необходимо срезать. Стоимость оборудования для такого монтажа – от двух тысяч евро. Средняя стоимость фитинга 150 рублей.

Напрессовочные фитинги

Их применяют только для сшитого полиэтилена. Фитинг состоит из корпуса и напрессовочного кольца. Для установки фитинга трубу обрезают под углом 90 градусов.

Обратите внимание, что отклонение даже на 5 градусов ослабит прочность соединения. Расширитель для СПЭ

Расширитель для СПЭ

На трубу надевают напрессовочное кольцо, после чего в трубу вставляют расширитель необходимого диаметра.

Увеличив сечение трубы, в нее вставляют корпус фитинга и с помощью ручного пресса напрессовывают кольцо на соединение, продвигая его вплотную к корпусу. По надежности такое соединение аналогично пресс-фитингу. Стоимость оборудования для монтажа от 10 тысяч рублей. Средняя стоимость фитинга 200 рублей.

Вотличие от полиэтилена, СПЭ не сваривают, не клеят и не паяют. Это обусловлено физическими свойствами материала. Сварные швы через 2-3 месяца трескаются и теряют герметичность. Низкая адгезия поверхности к любым клеям и стойкость к растворителям исключает качественное клеевое соединение.

Процесс напрессовки

Фитинги под пайку для полиэтилена плавятся при более низких, чем СПЭ температурах, поэтому паяльник не расплавит трубу. Если вам предлагают варить, паять или клеить сшитый полиэтилен, не соглашайтесь.

Из статьи вы узнали, как выбирать трубы из сшитого полиэтилена и соединительные фитинги для них, как правильно установить такой водопровод и сколько стоят фитинги и оборудование для монтажа. Зная это, вы примете решение – вызвать мастера для монтажа водопровода или сделать эти работы самостоятельно.

Сборка тёплых полов из сшитого полиэтилена

Замкнутое кольцо трубопроводов для тёплого пола называют контуром. Длина одного кольца не должна быть больше 120 м.

Оптимальная протяжённость контура была определена на основе теплотехнических расчётов.

В случае превышения этой длины контур не сможет обеспечить достаточный нагрев пола.

При наличии опыта в работе по монтажу сантехнического оборудования устроить водяные тёплые полы из сшитого полиэтилена вполне возможно своими руками. Подробнее о монтаже смотрите в этом видео:

Устройство тёплых полов из сшитого полиэтилена состоит из нескольких этапов:

Устанавливают газовый котёл. Агрегат подключают к центральному газопроводу и к водопроводу.
Устанавливают коллекторный распределительный узел.
На готовое основание пола стелют пароизоляцию из полиэтиленовой плёнки. Плёнку заводят на стены по периметру помещения на уровень больше высоты будущего пола.

Шланг укладывают на армирующую сетку
На пароизоляцию кладут плиты из утеплителя (полиуретан, пенопласт либо другой аналогичный материал).
Укладывают армированную сетку из металлической или пластиковой проволоки.
Раскладывают шланг из сшитого полиэтилена. Крепят его к сетке пластиковыми хомутами.
Контур устраивают из цельного отрезка трубы.
На концы трубы устанавливают фитинги и соединяют их.
Устанавливают термодатчик, подключают его к прибору регулировки температуры.
Устраивают испытания трубопроводов. Подают воду с давлением в 1,5 раза выше нормативного показателя.
Если проявляется неплотности, то их ликвидируют. Затем испытания возобновляют.
После этого устраивают бетонную стяжку или заполняют пространство сухой засыпкой из керамзитовой крошки.
