Можно ли полипропиленовые трубы прятать в стену

Внешняя прокладка

Считается самым простым способом монтажа нужных труб. С другой стороны, трубопроводные системы остаются на виду, что не всегда уместно, с точки зрения привлекательности постройки. Среди преимуществ описываемого способа имеет смысл выделить следующие:

Простота. Прокладка отопления осуществляется достаточно быстро и не предполагает проведение различных подготовительных мероприятий.
Доступность. При необходимости трубопроводы чинятся без особых проблем, поскольку к ним нетрудно получить доступ.
Отсутствие теплопотерь. Поскольку поверхность труб не соприкасается со стеновыми конструкциями или полом, теплота никуда не пропадает, а распространяется по тем или иным комнатам.
Экономичность. Чтобы проложить трубы по внешним участкам различных элементов строения, требуется небольшое количество различных материалов. Не нужны ни переходники, ни утеплительные изделия, ни шпаклёвка.

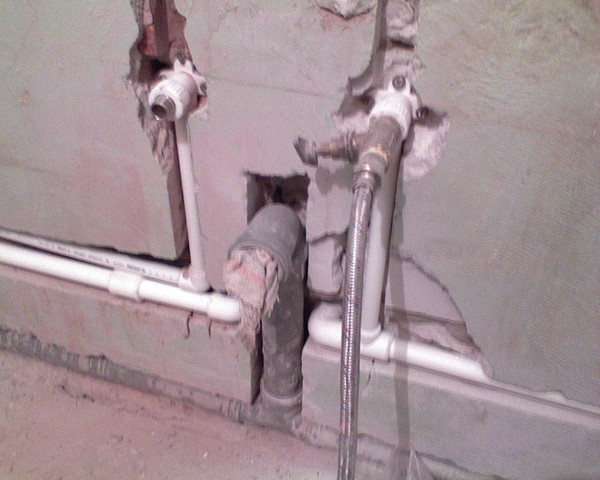

Можно ли замуровывать в стену полипропиленовые трубы

Из полипропиленовых трубопроводов прокладывают коммуникации холодного, горячего водоснабжения и отопления. Так как оболочка ПП-труб обладает достаточно высокой жесткостью, низкой теплопроводностью, ничто не мешает помещать ее в штробы стен.

Единственным препятствием может служить высокий коэффициент линейного удлинения чистого полипропилена при нагреве, поэтому ответ на вопрос, можно ли прятать полипропиленовые трубы в стену, не столь однозначен.

Так как трубопровод из обычного полипропилена прокладывают только в системах холодного водоснабжения, из-за отсутствия высоких температур размер линии будет неизменным.

Что касается сетей горячего водоснабжения и отопления, в них используют армированные стекловолокном или алюминием трубы.

С ПП армированным стекловолокном дело обстоит сложнее — при его производстве стеклянный наполнитель смешивают с термопластичным полипропиленом. Поэтому при нагревании степень его удлинения хотя и падает до 1,5 мм на 1-метровом участке, но остается довольно высокой.

Рис. 5 Очистка канала перфоратором и вручную

Преимущества и недостатки

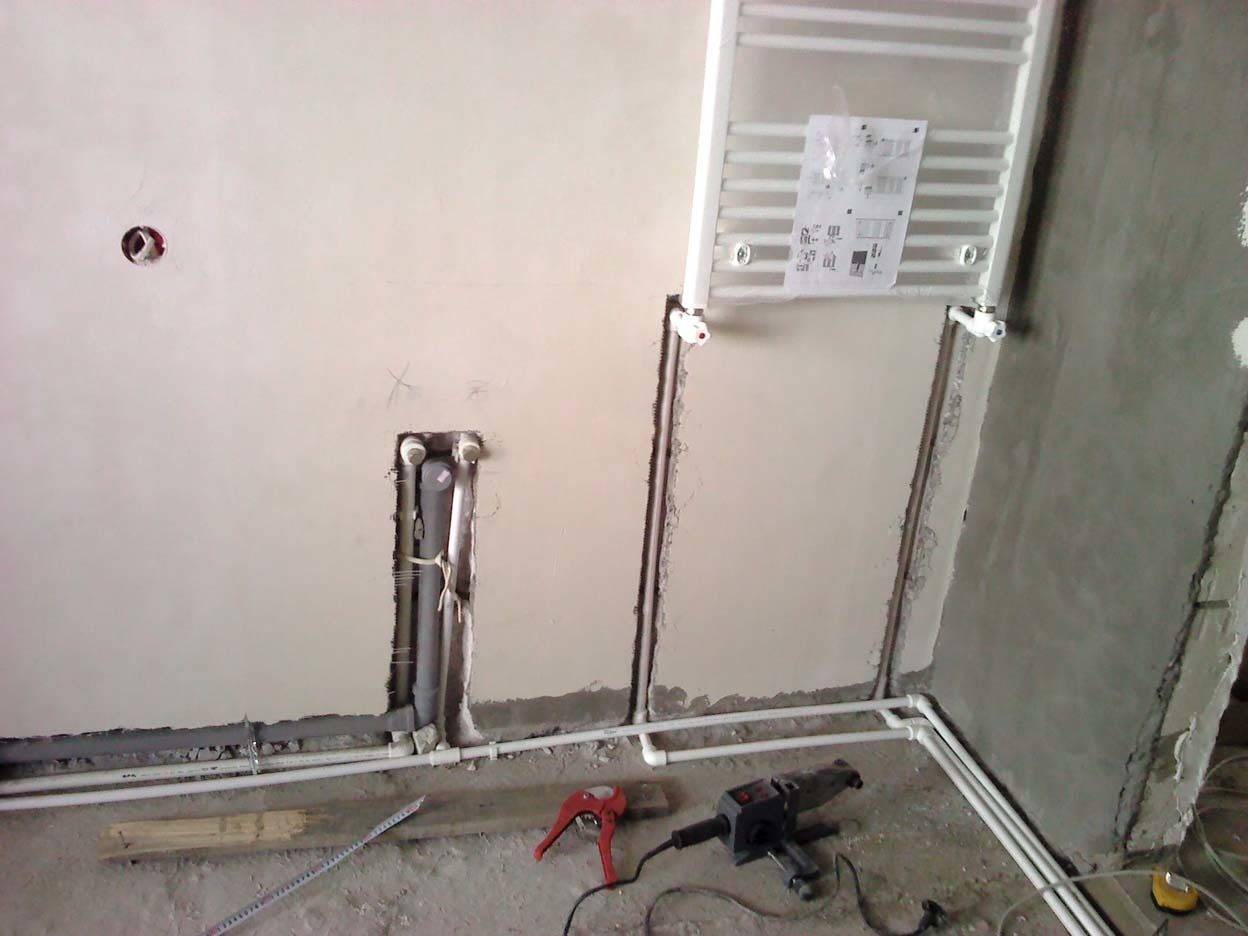

Наиболее удобно размещать коммуникации в стене на этапе строительства в частном доме по предварительно созданному чертежу. Спрятать трубы в стену в многоквартирном доме можно, если планируется капитальный ремонт помещения, либо полностью здания.

Располагая отопление в стене, безусловно, помещение выглядит более престижно, а освободившееся пространство можно декорировать.

Плюсы:

увеличивается теплоотдача, так как строительные материалы обладают повышенным уровнем передачи тепла, в отличии от воздуха;
срок службы полипропилена, из которого производят трубы, достигает до 50 лет, обеспечивая надежность конструкции при соблюдении технических норм при их монтаже;
увеличивается пространство на несколько сантиметров.

Минусы:

некачественный пропилен при нагревании увеличивается в объеме;
заказ проекта по перемене места расположения коммуникаций;
согласование проекта с надзорными органами. Переделка инженерных систем в многоквартирном доме потребует оформления специального разрешения;
места стыков могут утрачивать герметизацию, определить которую можно только с помощью прибора, измеряющего давление воды;
риски, связанные с готовностью к разрушению стены при возможной течи.

Прорыв труб отопительной системы в стене в случае протечки повлечет попадание воды в соседнюю нижнюю квартиру, так как быстро устранить течь не получится.

Как произвести прокол своими руками

В бытовых условиях, если необходимо проложить подземный водопровод или газовую линию малого диаметра в дом на небольшое расстояние, можно использовать промышленные техники прохода.

Одним из эффективных видов является гидропрокол отверстия в земле, для проведения следующих работ поступают таким образом:

Берут металлические трубы нужного диаметра в 1 м. (большая длина трубы потребует слишком объемного места проведения работ) на всю длину отверстия и нарезают на них с одного конца резьбу, к другому приваривают муфты с внутренней резьбой аналогичного сечения и шага.
Для подачи воды применяют погружной или поверхностный электронасос, используя переходную муфту, один конец который крепят к трубному торцу, а к другому присоединяют выходной патрубок насосного агрегата.
Выкапывают в земле приямок необходимой глубины и длиной, позволяющей удобно располагать в нем стальной метр трубы для проталкивания.

Рис. 8 Гидпропрокол своими руками – оборудование

Заранее производят расчет траектории скважины, подключает трубу к электронасосу, подают воду и начинают проталкивать ее в землю, контролируя направление и отклонение по вертикали строительным уровнем.
После углубления первой трубы отключают электронасос, отсоединяют его патрубок и прикручивают вторую трубу на резьбу, подключая с другого конца электронасос и подводя к ней воду.
Операцию периодически повторяют до полного прохода канала на нужную длину, по завершении работ трубопровод извлекают и демонтируют.
В канал вставляют водопроводную трубу ПНД, выводят в нужное место и на этом работа считается завершенной.

Для вертикальной прокладки шахты в доме используют самодельный бур, длина которого также зависит от глубины линии, его проворачивают с помощью дрели или перфоратора.

Самодельные буровые приспособления можно использовать и для горизонтальной проходки в быту, при этом вращение бура осуществляют с помощью электроинструмента, удлиняя его металлическими штангами с резьбовым соединением.

Рис. 9 Горизонтальное бурение своими руками

Бестраншейная прокладка трубопроводов является эффективным методом решения задач в случаях, когда выкапывание траншей невозможно или экономически нецелесообразно. При проведении работ используется широкий ряд промышленных способов с применением специального оборудования, некоторые технологии можно успешно применять в быту.

Можно ли прятать отопление в стенах?

Можно ли прятать трубы отопления в стену, интересуются многие. Сторонников и людей с противоположным мнением у описываемого метода достаточно много. Одни утверждают, что так поступать нельзя, другие говорят, что прятать отопление в стенку можно.

Это эффективный вариант, при помощи которого можно прятать неприглядные трубы в доме. Технической потребности в таких действиях нет, и в вопросе функционирования без этого вполне можно обойтись.

Консенсус в данном вопросе, так, же, как и в единственно верном варианте прокладки, пока не найден. Поэтому, варианты решения, взвесив тщательно все плюсы и минусы, каждый будет принимать самостоятельно.

Общие сведения

Некоторые элементы труб нельзя маскировать в стенах помещения. Речь идет о маскировке с помощью штробы. Когда трубы прокладываются в специальных выемках в стене, и замазываются раствором из цемента, а сверху еще укладывается отделочный материал. Если возникнут аварийные ситуации, придется выламывать стену, чтобы подобраться к трубам.

Рекомендуют укладывать в штробы стальные трубы, сваренные между собой, также медные, не имеющие стыков из резьбы, паяные трубы из пластикового материала без стыков из резьбы.

Не рекомендуют прятать в штробы трубы из металла Х – образной, Т – образной формы, они наиболее подвержены образованию протечек. Также опасны трубы, имеющие соединения при помощи резьбы. В стены нельзя убирать счетчики и отсеки с установленными на них фильтрами.

Короб

Выполняя современный качественный ремонт, мы прячем трубы отопления в стену. Такой вариант монтажа требует тщательного расчета и составления подробной схемы. Если прячут обогревательную сеть на этапе строительства дома, то поставленную задачу выполнить не трудно.

Но, при уже действующем трубопроводе, протянутом вдоль стен, поступают так. Кроме фальш – стены его можно зашить коробом. При этом из деревянных досок, или из профиля собирают каркас, который впоследствии обшивают различными, подходящими для дизайна материалами. Ни постройка, ни обшивка каркаса особых трудностей не доставляют.

Если мы прячем трубы в короб, а не в стену, то плюсы такого варианта говорят сами за себя. Конструкцию не трудно выстроить, при небольших финансовых вложениях. Так же явным плюсом такой постройки является возможность быстро добраться до узлов для проведения ремонтных работ.

Смотреть видео

Как спрятать трубы отопления.

Если прячут магистраль под коробом без проемов, то это тоже не составляет больших проблем, так, эта постройка легко демонтируется, а потом так же возвращается на прежнее место. И еще один важный нюанс нельзя оставить без внимания. Когда прячут магистраль обогрева под короб, то такая постройка выступает деталью декора, которую можно оформить по своему вкусу.

Выполнять изоляцию или без этого можно обойтись

Перенос труб отопления в стену предусматривает использование изоляции. Многие ставят вполне оправданный вопрос: «Зачем нужна эта изоляция при переносе труб под штукатурку?». Ответ простой, иначе тепло будет уходить на прогрев в стены. Преимущественно тепло теряется в стенках, которые контактируют с улицей. Во внутренних стенах проблема теплопотери не большая, так, как тепло все равно перейдет в помещение, но его количество будет немного меньше.

Выполняя перенос трубопровода отопления в стенку, осуществляют не только теплоизоляцию. При этом создается препятствие для образования конденсата. Ведь любая влага – это благоприятная почва для развития грибка.

Смотреть видео

Почему трубы, которые проходят в полу нужно изолировать

Выбирая вариант изоляции при переносе трубопровода, важно принять во внимание, что каждый из предложенных материалов имеет свои плюсы и минусы. Например, монтажную пену необходимо брать с самым маленьким показателем теплового увеличения, в случае со вспененным полиуретаном нужно брать материал, точно соответствующий размеру системы, и т. д

д.

Как закрепить трубопровод

Укладка труб отопления в стену производится различными приспособлениями. Рассмотрим несколько вариантов:

скользящий;
жесткий.

Недвижимая опора для трубопровода держит конструкцию «намертво». При такой укладке контур смещаться не может. А при укладке со скользящим крепежом он может немножечко перемещаться. При протяжке магистрали эти два типа крепежа рекомендуют чередовать.

Типы крепежа, которые применяют при укладке сети под штукатуркой:

Хомуты из металла. Это достаточно простые приспособления, в которых фиксация производится посредством затяжки болта.
Клипса. Эти устройства так же отличаются простой конструкцией. Плюсом такого приспособления является то, что фиксация выполняется одним щелчком.
Стягивающиеся хомуты из пластика. В отличие от металлических аналогов, такие устройства для укладки трубопровода оснащены только одной точкой крепежа.
Дюбель – крючок. Эти варианты рекомендуют для укладки системы по ровной поверхности. Такой шуруп закручивают или аккуратно забивают в приготовленное место.
Краб – системы. Эти механизмы используют при фиксации трубопровода к стенкам, и для крепежа магистралей между собою.

Плюсы и минусы такого вида прокладки

Профессионалы склоняются к мнению, что монтаж труб отопления в стену является непростой, и дорогостоящей процедурой.

Объективные плюсы таких действий назвать сложно, не считая эстетического оформления. Но, минусы в данной ситуации очевидные.

Важнее всего, это сложность монтажа

Прежде, чем приступать к работе, важно учесть, что состыковать детали тяжело. Особенно трудно выполнять качественную сварку в штробах.
Высокая вероятность протечки

При таком монтаже, в случае аварии придется разбивать стенку.
Весь спектр монтажных работ в данном случае сопряжен с большими физическими и финансовыми затратами. А это очень значимый минус этого варианта монтажа.

Смотреть видео

Перенос труб радиатора в стену

Требования к укладке

При прокладке трубы в стене рекомендуется использовать амортизирующие материалы. Например, энергофлекс, пенополиуретан. Данные материалы послужат зазором между стеной и трубой, соответственно, не будет возникать давления на бетон при расширении трубы.

Чем меньше количество соединений, тем лучше. Соединения — наиболее уязвимая часть полипропиленовых систем, меньше всего защищенная от протечек и имеющая низкое сопротивление давлению.

Трубы требуется выбирать в соответствии условиям дальнейшей эксплуатации.

По толщине стенки все ППР трубы делятся на категории от PN10 до PN25.

Трубы PN10 – тонкостенные, предназначены для холодного водоснабжения либо для теплого пола и прочих не высокотемпературных систем с низким давлением.
PN16 и PN20 используется для водоснабжения с давлением до 1,5 МПа и систем отопления с давлением, не превышающим 0,8 МПа.
PN25 армируют слоем стекловолокна или алюминия, что увеличивает прочность и температурный диапазон. Соответственно, изделия можно использовать в системах центрального отопления при давлении до 1,5 МПа, а в холодном водоснабжении до 2,5 МПа.

Нюансы прокладки полипропиленовых труб в стене

При укладке полипропиленовых труб в стену полезно соблюдать следующие рекомендации:

Трубу для холодного водоснабжения можно помещать в стену без каких- либо дополнительных оболочек. Так как температура проходящей по ней воды мала, не изменяется и сопоставима с окружающей средой, ПП-труба практически не будет расширяться.
При прокладке полипропиленовых труб отопления и горячего водоснабжения на каждые 3 м организуют компенсационную развязку. Она представляет собой широкую штробу или карман в стене.
Чтобы избежать тепловых потерь и возможных деформаций в стене из-за теплового расширения полипропилена, трубы горячего водоснабжения и отопления обязательно изолируют. Для этих целей лучше использовать жесткие резиновые изоляторы (Энергофлекс) или полиэтиленовые гофрированные трубы. Использование дополнительных оболочек позволит расширяться нагретой ПП-трубе без разрушающего воздействия на стенки и отделку штробы.

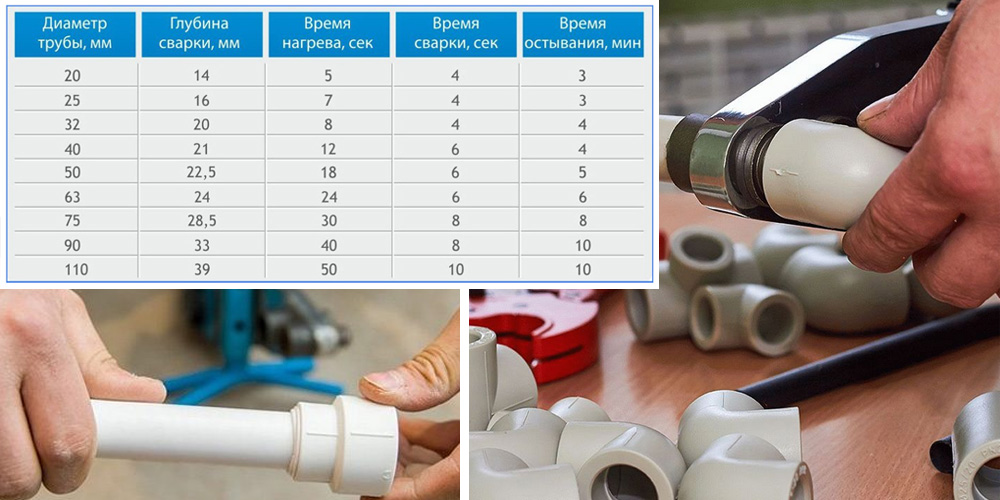

Все операции по пайке полипропилена стараются проводить на поверхности. После сборки длинных участков их помещают в штробу и спаивают с другими фрагментами.

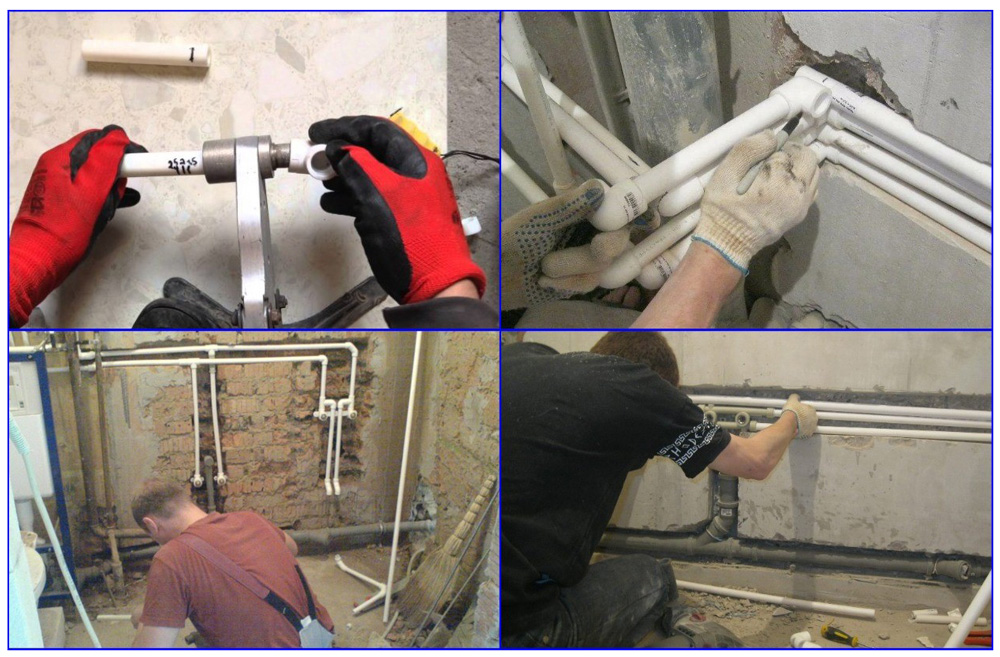

Рис. 6 Этапы монтажа ПП-трубопровода

Чтобы замуровать полипропиленовые трубы в стену, используют разные материалы — монтажную пену, быстросохнущие гипсовые смеси, составы для укладки плитки, штукатурные и цементно-песчаные смеси. Перед тем, как спрятать трубу и заделать канал стройматериалами, штробу обязательно смачивают водой для повышения адгезии.
Большинство строителей применяют следующий быстрый способ фиксации и частичной заделки труб в штробах. Они смачивают канал, разводят с водой гипсовое вяжущее и наносят его на трубы и выемки. Состав высыхает в течении нескольких минут и прочно фиксирует трубы в стене. После штробу с неподвижным трубопроводом замазывают штукатурными смесями.
Желательно после проведения всех работ, если отсутствовал начальный план, оставить чертеж разводки с указанием расстояний от пола, длин отдельных участков.

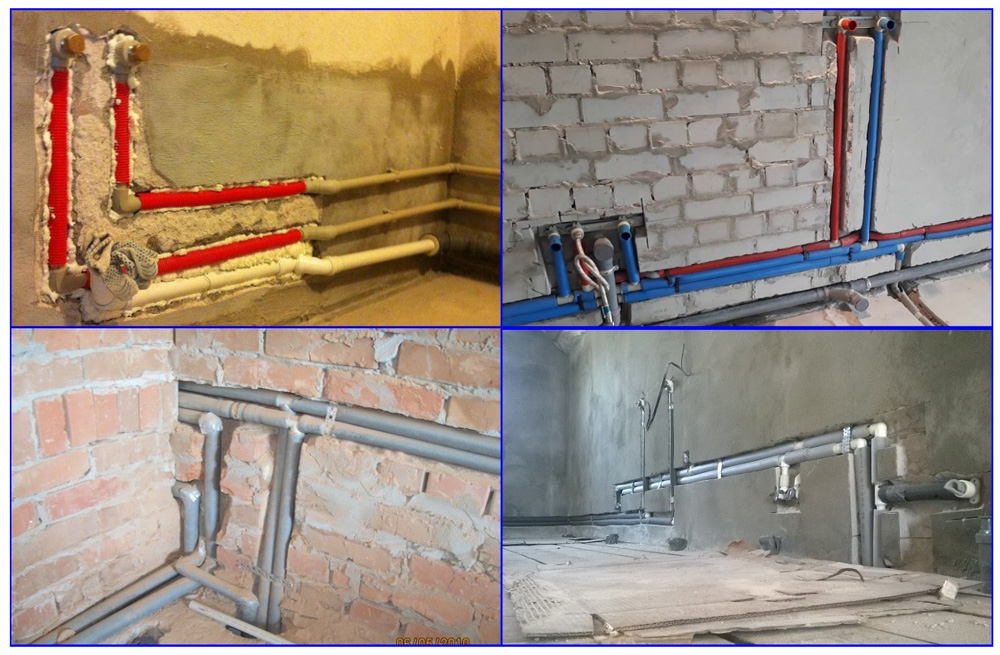

Рис. 7 Примеры канальной прокладки ПП-труб в трубной и тепловой изоляции

Труба стекловолокно для отопления полипропиленовая – виды, маркировка, монтаж. В отдельной статье подробно раскрывается тема поэтапной пайки ПП труб, дается таблица температуры и времени нагрева труб по диаметрам.

Ответ на вопрос, можно ли замуровать полипропиленовые трубы в стены, будет положительным в том случае, если при этом соблюдены определенные правила. Основные требования предъявляют к прокладке трубопроводов горячего водоснабжения и отопления — они обязаны быть в оболочке из тепловых или трубных изоляторов, через каждые 3 м должен находиться компенсационный карман.

Особенности полипропиленовых труб

Для монтирования трубопровода требуется качественный и надежный материал. Это может быть, например, нержавеющая или оцинкованная сталь. Со временем полипропилен вытеснил из строительных сфер данные виды. Основной причиной послужило сочетание полезных свойств при умеренной цене.

Подходит полипропилен для проведения горячего и холодного водоснабжения, отопления. Материал долговечен и не требует обслуживания, поэтому можно безбоязненно замуровать водопроводные трубы в стену.

Главное, чтобы их использование не превышало температурного предела 95 °C, когда материал теряет устойчивость к давлению и деформируется. В водопроводных трубах и отопительных системах жилого фонда такие трубопроводы работают при более низких температурах рабочей среды, поэтому никаких проблем возникнуть не должно.

Недостатком материала является температурное расширение, что напрямую может сказаться на целостности стены, в которую замурованы трубы. Коэффициент расширения у полипропилена довольно высок. Линейное увеличение может составлять до 10 мм на один метр трубы при температуре 70 °C, соответственно, диаметр трубы тоже незначительно увеличивается.

Чем выше температура, тем сильнее увеличивается коэффициент расширения трубы. Поэтому особого внимания заслуживает прокладка тепловых сетей, их правильный монтаж, выбор видов труб, соответствующий условиям.

Штробление бетонных стен в панельных домах болгаркой

С помощью болгарки получают штробу с аккуратными ровными краями – это облегчает дальнейшие размещение трубопровода в канале, к тому же ее использование значительно увеличивает скорость проводимых работ. Процедура штробления с использованием болгарки состоит из следующих этапов:

Устанавливают на болгарку диск с алмазным напылением по бетону и строго по линии прорезают стену на нужную глубину, не забывая использовать во время работы защитные средства от пыли.
Перфоратором с лопатообразной насадкой или зубилом с молотком выбивают бетон между прорезанными канавками. При проведении работ контролируют углубление штробы куском трубы, стараясь выдерживать глубину залегания не менее 5 мм. от плоскости стены.

После проведения работ очищают канал от грязи и скопившейся в нем пыли при помощи щетки, перед заделкой гипсовым вяжущим материалом поверхность штробы смачивают.

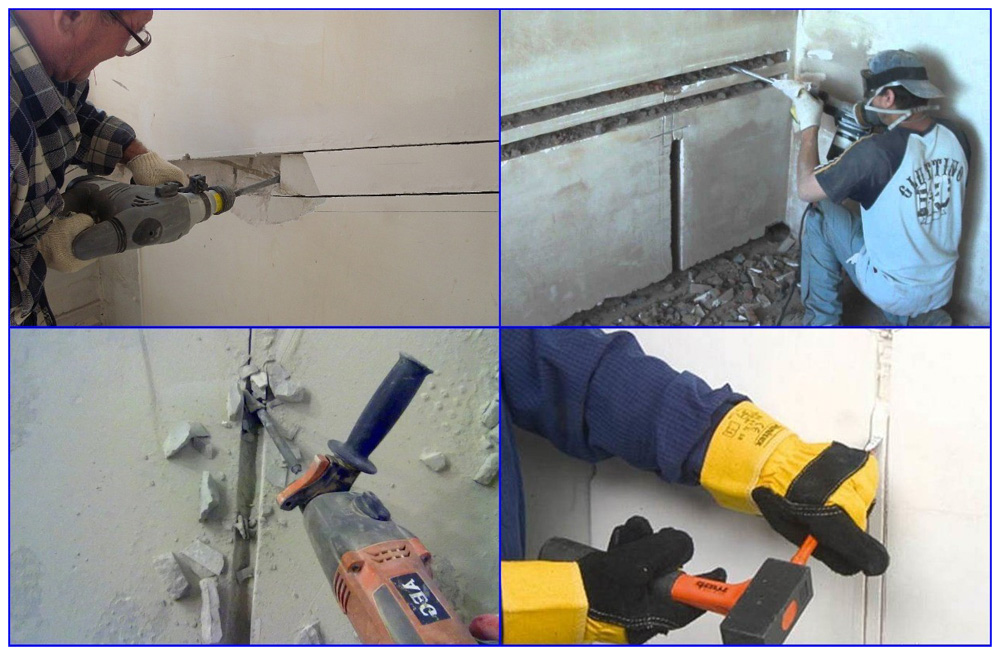

Рис. 7 Как делают штробы под трубы при использовании перфоратора

Монтаж водопровода к стене

Предварительно соедините сегменты будущего трубопровода методом электрофитинга или с помощью полифузионной стыковой сварки. Далее нанесите на стены разметку его пути по периметру помещения.

Последовательность этапов прокладки труб своими руками выглядит следующим образом:

Высверлите под дюбель-гвозди отверстия. Делается это с помощью дрели.
Приложите к стене крепёжные клипсы.
Надёжно зафиксируйте данные элементы крепления. Для этого в отверстия введите дюбели, используя молоток и отвёртку.
Установите трубы и закрепите их клипсами.

Сгибать полипропиленовые изделия без предварительного нагрева допускается при температуре до +15 градусов, а монтаж рекомендуется проводить, при температуре не ниже +5 градусов.

Для фиксации труб на стене применяются клипсы из пластика

Краны из полипропилена

При монтаже полипропиленовых труб могут применяться два вида кранов: полипропиленовые и металлические. Если весь водопровод выполнен из полипропилена, то целесообразнее применять полипропиленовые краны, это и дешевле, и удобнее.

Если необходимо установить кран в переходе между разными типами труб, например, металл и полипропилен, либо на стояке, то целесообразно применять металлический кран, при этом использовать разъемный комбинированный фитинг.

Так же следует отметить, что если речь идет о монтаже полипропиленовых труб на даче, то там целесообразнее применять, либо полипропиленовые краны, либо традиционные латунные, но не шаровые. Достаточно часто бывают случаи, когда под шар металлического шарового крана попадает вода и при замерзании разрывает кран. Шаровой полипропиленовый кран в аналогичных условиях не страдает, т.к. полипропилен более пластичный материал.

Видео

В этом видео специалист поделится своими знаниями и расскажет, как выполнить монтаж системы отопления дома своими руками:

На сегодняшний день водоснабжение производится при помощи современных материалов.

Металлопластиковый трубопровод стал очень актуальным вариантом использования этих изделий для холодного и горячего водоснабжения, а также отопления. Однако стоит знать, что, производя монтаж металлопластиковых труб своими руками, будет уместно дополнительно установить редукторы. Данный тип труб не любит перепадов давления в системе, редукторы это давление выравнивают.

Схема развода водопроводных труб.

Какие есть правила монтажа полипропиленовых труб отопления?

В первую очередь необходимо произвести расчёты, касающиеся всей системы отопления включая мощность котла.

Отталкиваясь от этого подбираются полипропиленовые трубы, я имею в виду диаметр полипропиленовых труб.

Трубы отопления будут работать с теплоносителем который разогревается до довольно приличной температуры со знаком плюс.

Значит нужна армированная полипропиленовая труба (то есть многослойная).

Армируют полипропилен или алюминием, или стекловолокном.

Более современный материал это полипропилен армированы стекловолокном, не надо трубу зачищать шевером, он просто не нужен.

Особых отдельных правил именно для отопления тут нет.

Паяйте соблюдайте температуру прогрева (учитывайте диаметр труб), вот таблица Вам в помощь.

Не забывайте давать время на охлаждение места пайки.

Трубы можно и в стену и в стяжку спрятать (Вы об этом пишите) стыки полипропилена при правильной пайке не текут, поэтому прячьте, если считаете что так будет лучше.

Хотя и сама труба отдаёт тепло, тут надо думать, мы о Вашем доме ни чего не знаем (как и чем утеплён, регион проживания и так далее).

Если трубу пускаете понаружке, то не забывайте о клипсах (креплениях) клипсы на прямых участках лучше крепить не реже чем 50-т см друг от друга, трубу не выгнет от температуры.

Ну и помните что полипропилен работает до 95-и градусов, если температура теплоносителя будет выше (к примеру проживаете в районе Крайнего Севера), то лучше полипропилен не использовать в системе отопления.

Если интересует маркировка труб, то для отопления берите с маркировкой РРВ, или PPR.

www.remotvet.ru

Насколько такая система долговечна?

Производители полипропиленовых труб дают гарантию в 50 лет, но практика показывает, что эксплуатация при высоких температурах как минимум вдвое сокращает этот срок. Температурный режим ПП-труб ограничен +95 С°. С другой стороны, кто будет так нагревать систему ‒ практически до кипения? Вряд ли кто-то решится на это.

ФОТО: tehnotermltd.ruТакая температура получается разве что на твёрдотопливных котлах, когда возможны кратковременные перепады из-за невозможности уверенной регулировки температуры

Следовательно, для твёрдотопливных котлов в частных домах нужно использовать металлический контур. А для газовых и электрических котлов противопоказаний для ПП-труб нет.

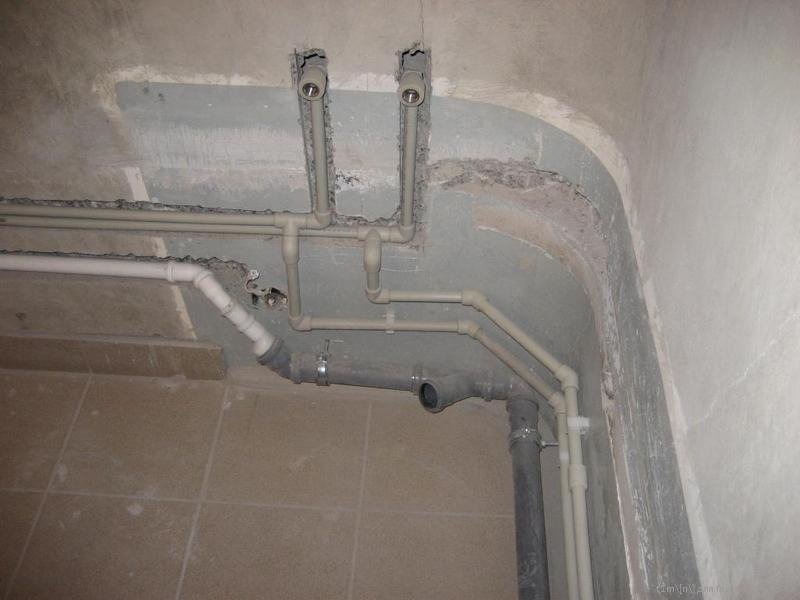

Как спрятать трубы в стене

Желание хозяев смонтировать трубопровод именно таким способом вполне оправдано. Интерьер кухни, туалета и ванной комнаты от этого только выиграет. Однако при этом могут возникнуть вопросы, как поведут себя замурованные трубы, и как, собственно, выполнить монтаж.

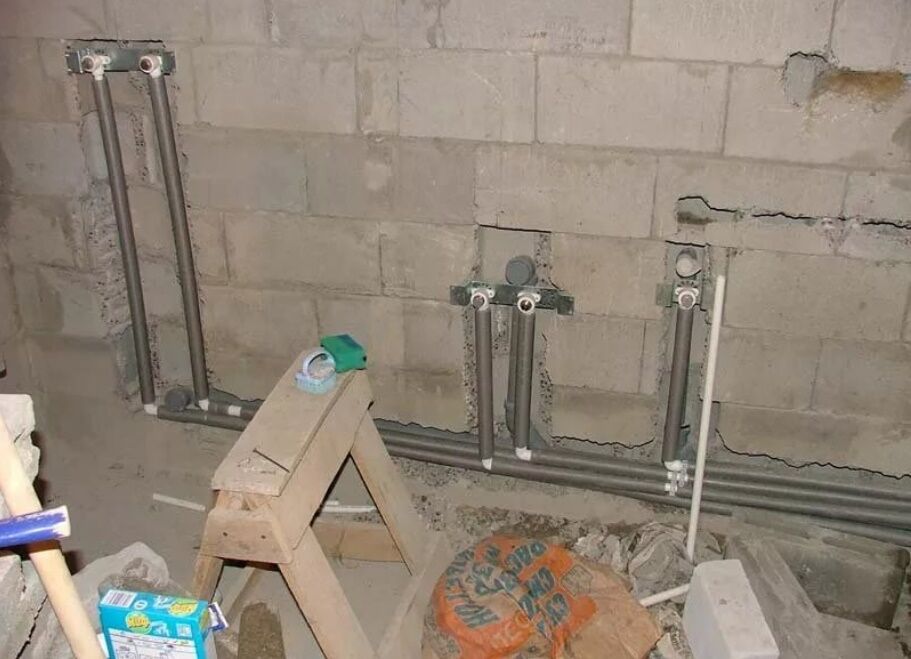

Чтобы спрятать трубы в стену, в ней делают штробы

Сразу отбросим сомнения: при правильном подходе к делу, спрятанная коммуникация будет служить очень долго. Но только если будут выполнены следующие требования:

система должна иметь минимальное число соединений, а лучше всего, если она будет монолитной;
чтобы не препятствовать процессу естественного температурного расширения пропилена, прокладывая трубу для горячей воды своими руками, оставляйте зазор.

В обязательном порядке покройте водопровод слоем теплоизоляции. Для этого подойдёт минеральная вата, стекловата, гофрированный картон либо другой утеплитель. Так вы защитите конструкцию от нежелательного запотевания

В закрытой инженерной коммуникации очень важно предусмотреть возможность беспрепятственного доступа к вентилям (кранам). Обычно на эти места устанавливают лючки или специальные дверцы

С чего начинать работу

Прежде чем начинать ремонт, внимательно изучите существующее расположение сантехнических коммуникаций и составьте грамотный проект их переноса

Особенно важно это сделать, если вы живете в многоквартирном доме, где все инженерные системы связаны между собой. Ошибка при прокладке новых труб может обернуться коммунальной аварией, если не у вас, то у ваших соседей по стояку

Прежде чем планировать новое расположение коммуникаций, определитесь, где и как будут стоять необходимые вам сантехнические приборы: ванна, раковина, полотенцесушитель, стиральная машинка и т. д. Все ответвления и повороты трубопровода планируются исходя из желаемого интерьера ванной. Составьте предварительный чертеж разводки, а окончательный вариант можете разметить прямо на стене ремонтируемого помещения.

Прячем трубы в ванной за стену: основные правила

Чтобы скрытые коммуникации работали долго и исправно, при их маскировке в стену следует учитывать несколько важных моментов:

Какие трубы стоит прятать?

В современных домах для канализации практически не используют металлические трубы. Существуют более надежные материалы: металлопластик, ПВХ, в крайнем случае, медь. Они более устойчивы к образованию коррозии, к тому же отличаются малым весом, что весьма упрощает их установку. Такие трубы – идеальный вариант для скрытого монтажа.

Читайте: как своими руками установить дверную ручку на дверь в ванной.

Маскировать в стену коммуникации, оставшиеся с советских времен, не стоит. Во-первых, их состояние редко бывает удовлетворительным, их легко повредить даже в ходе ремонта. Во-вторых, из-за напора и перепадов температур проходящей по ним воды, такие трубы будут постоянно изменяться в объеме. В результате на свежей отделке могут образоваться трещины, и весь ремонт пойдет насмарку. Ну и самое главное – у такой трубы больше шансов треснуть прямо в стене, а это значит, что все декоративные конструкции придется демонтировать, чтобы устранить аварию. Так что, разумнее заменить всю старую разводку. От действующей канализации можно оставить, разве что, канализационный стояк, но и то только в случае, если он находится в хорошем состоянии.

Если вы решили утопить трубы в стену в ванной, не покупайте новый трубопровод из ПВХ. Да, он дешевле других материалов, но этим его преимущества ограничиваются. Трубы из ПВХ плохо переносят напор воды, а от воздействия высокой температуры могут дать трещины. Для скрытого монтажа лучше выбрать металлопластик. Если бюджета хватает только на ПВХ, не прячьте трубы герметично. Закройте их съемным экраном или коробом, чтобы обеспечить себе беспрепятственный доступ к любому участку коммуникации в случае аварии.

Бестраншейная прокладка труб – виды и способы

Существующие технологии позволяют укладывать трубопроводные магистрали на большой глубине при проведении новых линий или внутри каналов старых труб, иногда с их разрушением.

Реконструкция и замена трубопровода методом санации

Санацией называют метод проводки линий с использованием старых коммуникаций, при этом различают две технологии:

Релайниг. Данный метод санации применяется, если старый трубопровод сохраняют и он служит оболочкой для новой магистрали, которую протягивают внутри.
Реновация. Данная методика заключается в том, что при прокладывании новой линии происходит разрушение старой – ее разрезают вдоль роликовыми или неподвижными ножами и расширителем увеличивают радиус окружности проходного канала, вдавливая остатки оболочки в землю.

Технология релайнинга

Релайнинг является наиболее экономически выгодным методом в ситуации, когда устаревшую магистраль меняют на современную пластиковую (полиэтилен низкого давления ПНД) чуть меньшего диаметра. Технология производства трубы ПНД позволяет осуществлять ее соединение свариванием, для этого промышленностью выпускается широкий ряд устройств, осуществляющих выравнивающую обработку, нагрев дисковым утюгом и сварку торцов. При проведении работ по протяжке длина ПНД магистрали может достигать 700 метров, в процессе подачи на поверхности производят сваривание труб (10 – 12 м.) специальными подходящими по габаритам дорогостоящими электронными агрегатами.

Довольно часто необходима протяжка по старому стальному трубопроводу полиэтиленовой линии чуть большего радиуса – для этого используют технологии протяжки со специальным ножом-расширителем, которым разрезают трубопровод вдоль. Проводимые работы состоят из следующих этапов:

По краям заменяемого участка выкапывают рабочий и принимающий котлованы нужного размера (зависит от глубины залегания трубопровода и габаритов машин) для размещения инженерной техники.
При помощи специального механизма гидравлических домкратов скручивают металлические штанги и подают их в канал, проталкивая до выхода из линии в приемном котловане.
Подсоединяют к металлической штанге пластиковый трубопровод через крепеж, который находится на специальном наконечнике в виде ножа-расширителя.
Гидравлическая машина производит протяжку в обратном направлении с одновременным продольным разрезанием стальной трубной оболочки. При этом штанги по мере извлечения раскручивают и извлекают из котлована.

Скрытая протяжка

Прокладка труб отопления в стене является достаточно популярной практикой. Такое обосновано тем, что отопительные коммуникации очень портят интерьерное помещения. В этом заключается их большой минус. Они тянутся вдоль стенок, бросаются в глаза, и привлекательности в общий дизайн не добавляют. По этим причинам многие хотят их спрятать. Прокладка отопления может быть осуществлена разными способами, но самый распространенный из них это монтаж в стене. С первого взгляда, – это очень удачное решение, труба полностью спрятана, общий вид комнаты намного улучшился, но все ли так просто на самом деле, и каковы плюсы этого решения?

Часто при прокладке обогревательной сети в стенах места стыков теряют герметизацию. Как следствие – образуются течи. На спрятанном трубопроводе увидеть такие места невозможно, и выявить дефекты можно только по датчику давления воды.

Таким прибором оснащают все современные обогревательные приборы. При определении утечки, нужно установить место аварии, и произвести ремонт.

Если, взвесив все плюсы и минусы, и принято решение выполнять прокладку обогревательной магистрали в стене, то поверхностное покрытие необходимо оформлять таким образом, чтобы доступ к возможным аварийным зонам был свободным.

По этим причинам, облицовку делают из пластиковых панелей, вагонки, гипсокартона, и т.п. Минусы разного декоративного оштукатуривания состоит в том, что в случае аварии стенку придется демонтировать, а это не только физические, но и финансовые затраты.

Также следует учесть еще один нюанс. Минус пластиковой системы – это линейное увеличение во время нагревания

При монтаже этот минус необходимо принять во внимание

Технология крепежа труб — пошаговая инструкция

Перед началом монтажных работ трубы соединяют с помощью стыковой, полифузной сварки или методом электрофитинга. Если внимательно ознакомиться с технологией укладки труб, процесс не займет у вас много времени:

Первым делом нужно нанести разметку пути будущего трубопровода по периметру. Учтите, что он должен быть установлен с небольшом наклоном — так вы исключите возможность замерзания воды в трубопроводе даже в неотапливаемом помещении (например, на даче).
С помощью дрели нужно проделать отверстия под дюбель-гвозди.
В отверстия вставляются заранее подготовленные крепежные клипсы для полипропиленовых труб.
Вводим в отверстие дюбель с помощью молотка и отвертки.
Завершающим этапом работы является установка труб в клипсы.

Производить сгибание полипропиленовых труб возможно без предварительного нагрева при температуре до +15 °С, а монтаж рекомендуется при температуре не ниже +5 °С. Климатические условия с низким температурным показателем могут повлиять на качество соединений труб.

Особенности полипропиленовых труб

Полипропилен и его особенности

Широко известный в народе полипропилен недаром обрел такую популярность. В большей степени это связано не с рекламными компаниями, а с уникальными характеристиками материала. Чтобы решить, можно ли заделывать ПП-трубы в стену, полезно рассмотреть его основные физико-химические и эксплуатационные параметры:

Полипропилен устойчив и нейтрален к большинству агрессивных химических веществ.
Трубная оболочка полипропилена обладает относительно неплохой жесткостью и прочностью, что позволяет прокладывать трубы под внешним давлением стройматериалов.
ПП-трубы монтируют методом пайки при температуре 260 °С, при этом за счет взаимной диффузии материалов получается прочное и долговечное соединение. Паяный стык способен обеспечивать герметичность в течение всего срока эксплуатации трубопровода.
Благодаря свойствам материала (коэффициент теплопроводности 0,25 Вт/м·°С) и толщине оболочки, ПП-труба обладает довольно низкой теплопередачей и превосходит по этому показателю другие трубные полимеры.
Срок службы полипропилена в сетях холодного водоснабжения по ГОСТ не менее 50 лет. В магистрали отопления и горячего водоснабжения длительность его использования зависит от температурных, напорных характеристик среды и не должна опускаться ниже 25 лет при температуре рабочего тела не более 75 °С (по СНиП 2.04.01-85).

Рис. 2 Физические характеристики полипропилена

Так как обычный полипропилен обладает недостаточно высокой термостойкостью, его армируют стекловолокном и алюминием. Благодаря этому материал можно использовать в системах горячего водоснабжения и отопления. Армированные трубы имеют меньший коэффициент линейного расширения.
Существует несколько разновидностей полипропилена от 1-го до 4-го поколения. Для изготовления подавляющего числа труб используют третью разработку PP-R. В последнее время на рынке появились новейшие изделия 4-го поколения из термостабилизированного полипропилена PP-CT.
К недостаткам обычного полипропилена относят высокий коэффициент теплового расширения (линейного удлинения), доходящий до 10 мм на метровом участке.
Также материал имеет высокую воздухопроницаемость, что отрицательно сказывается на коррозионной стойкости железосодержащих соединений.
Недостаток полипропилена, присущий большинству термопластиков — слабая устойчивость к ультрафиолетовому излучению. Поэтому коммуникации не рекомендуется прокладывать в местах с естественным освещением, а помещение труб в стену приветствуется.

Рис. 3 Тепловое расширение ПП-труб в мм
