Как рассчитать расстояние между трубами тёплого пола?

Шаг трубы водяного теплого пола. Определяем расстояние между трубами теплого пола

В электрическом обогреве конструкции ИПО и матов уже существуют фиксированные шаги элементов нагрева, что не сказать про водяное отопление. Поэтому количество труб при расчете зависит от выбранного расстояния между ними.

Как выбрать расстояние между трубами теплого пола, какие основные параметры и как правильно все рассчитать, мы и рассмотрим ниже.

диаметр трубы и ее вид.

Как определить площадь комнаты

Для этого используется простейшая формула, которая изучается еще в начальной школе.

S=a*b , где:

a — длина комнаты;

b — ее ширина.

То есть нужно ширину умножить на длину.

Рекомендуем исключить площадь, на которой планируется расположить габаритную мебель. Греть пол под мебелью, на которой будет стоять кухонная стенка или шкаф-купе, совершенно нецелесообразно. К тому же сокращение площади обогрева позволит сократить расходы на закупку труб теплого пола.

Как влияет вид на расстояние

На шаг труб водяного теплого пола влияет также и материал, так как каждый имеет свою теплопроводность.

Максимальное значение у гофрированной нержавеющей трубы и медной. На третьем месте металлопластиковая, за ней идет полиэтиленовая и полипропиленовая.

Получается, что полипропилен имеет самую низкую теплопроводность. Поэтому его советуют использовать только в крайних случаях.

По логике получается, что чем выше коэффициент теплоотдачи, тем шире шаг может быть между укладкой труб. А чем меньше, тем плотнее надо класть трубы друг к другу. То же самое с диаметром. Если он большой, то кладем трубы шире, если маленький то плотнее.

Чтобы определить шаг, исходя из температуры теплоносителя, можно посмотреть таблицу:

Общепринятые шаги укладки

Популярный размер трубы для водяного теплого пола считается 16 мм. Интервал между трубами составляет 20—30 см в жилой комнате, 10—15 см ванная и 30—35 см в других помещениях, например, котельная, подсобка, гараж.

В жилом помещение не стоит использовать шаг больше 30 см, так как ступня ноги будет чувствовать перепад температур, а это не совсем комфортно. Пол будет прогрет неравномерно.

Как производится расчет длины трубы

Существует простая формула, которая помогает определить необходимую длину: L = (S / N) * 1,1 , где

S — общая площадь, на которую планируется укладывать водяной пол. Измеряется в квадратных метрах.

N — расстояние шага укладки.

1,1 — дополнительный запас трубы на повороты.

Также обозначьте, где у вас будет стоять коллектор, и какое дополнительное расстояние трубы до него необходимо. И умножите на 2, так как нужен запас как подачи, так и обратки.

В качестве примера давайте рассмотрим простую задачу, с помощью которой мы определим необходимую длину трубы для комнаты.

Дано: 15 м2 площадь комнаты, где будет монтироваться водяной пол. Расстояние от теплого пола до коллектора еще 3 м. И шаг между трубами 20 см (его следует высчитывать в метрах, как и другие параметры, получается 0,2 м).

Решаем: (15/0,2)*1,1+(3*2)=88,5 м. Именно такая длина трубы нам нужна для работы.

Вычисляем максимальную длину одного контура

Если мы рассматриваем теплый пол, то в них встречается эффект запертой петли. Когда циркуляция теплоносителя невозможно при любой мощности насоса. Такой эффект происходит при потере давления в 20 кПа (0,2 бара).

Просчитывать самостоятельно через формулы достаточно проблематично, поэтому лучше использовать ряд рекомендаций, которые уже вывели специалисты.

Если у вас труба диаметром 16 мм из металлопластика или полиэтилена, то петли нужно делать не более 100 м, а чтобы еще себя обезопасить, лучше увеличить до 80 м.

При диаметре 18 мм за максимум берется отметка в 120 м, а лучше не больше 100.

При диаметре 20 мм максимум — это 120-125 м. В идеале тоже за 100 не выходить.

Формы укладки выбираем предпочтительную

Разработано множество различных форм укладки теплого пола. Самые распространенные из них и часто используемые это: змейка (бывает разная: обычная, двойная или угловая) и улитка.

Трубы для пола с обогревом

Для монтажа конструкции «теплый пол» применяют полиэтиленовые или металлопластиковые изделия. У каждого вида продукции есть как преимущества, так и недостатки, которые следует учитывать перед началом выполнения работы.

В современном строительстве, как промышленном, так и в гражданском, для таких систем применяют трубы, имеющие наружный диаметр 16 или 20 миллиметров.

Полиэтиленовые изделия обладают следующими преимуществами:

• материал изготовления настолько мягок, что позволяет свободно укладывать трубы по спирали или змейкой, выбирая любой угол поворота для элементов контура;устойчивость к коррозийным процессам;простая укладка;долговечность;низкая теплопроводность;экологичность;невысокая стоимость;трубопровод, по которому движется теплоноситель, способен выдерживать рабочую температуру в пределах 40-50⁰C, а критическую – 90⁰-95⁰C.

Металлопластиковые изделия ведут себя при укладке иначе, поскольку они боятся резких поворотов – может образоваться залом, в результате чего труба начнет протекать. Критическая температура для металлопласта – 90⁰C, а в режиме стандартной эксплуатации – около 60⁰C (подробнее: “Какая металлопластиковая труба для теплого пола лучше подходит”).

Из преимуществ металлопластиковых труб следует отметить их армирование, благодаря которому при заливке верхней части стяжки нет необходимости заполнять контур водой. Такой показатель как теплоотдача у металлопласта и у полиэтилена при аналогичных монтажных условиях идентична.Из других достоинств металлопластиковых изделий (см.

фото) можно отметить:хорошую теплопроводность, благодаря наличию алюминиевой прослойки;коррозийную и химическую устойчивость;отсутствие склонности к образованию отложений на внутренних стенках.Специалисты советуют при покупке металлопластиковых труб отдавать предпочтение бесшовным изделиям.Чтобы самостоятельно убедиться в качестве данной продукции, следует отрезать примерно 5-миллиметровый кусочек. С него нужно снять защиту из полиэтилена вместе с клеем и проверить, имеет ли несущий алюминиевый слой шов. В случае, когда изоляцию не удается убрать, то данный момент свидетельствует о высоком качестве товара, и следов пайки в нем нет.

Нагревательные элементы водяного теплого пола и их расчет

В частных домах теплые полы обогревают с помощью электрического или газового отопления

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и газовые котлы. Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

Температура воды в контуре теплого пола должна составлять не более 30 – 40 градусов

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80С), а сам теплый пол должен нагреваться до 30-40С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

• полипропиленовые трубы;
• медные трубы;
• гофрированные трубы из металла;
• металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

• зигзаг;
• спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Укладка спиралью позволит равномерно обогреть помещение

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

При укладке зигзагом есть риск, что полы прогреются неравномерно

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

На что обратить внимание при выполнении работ

Монтируя конструкцию теплого водяного пола нужно учитывать некоторые важные моменты, которые улучшат эффективность работы всей системы.

1. Если для обустройства трубопровода используются жесткие трубы, то их закрепляют на расстоянии метра друг от друга. Когда используются эластичные материалы, то крепления выполняют более часто;
2. Чтобы достичь максимальной жесткости конструкции необходимо в нескольких местах выполнить крепление к полу при помощи саморезов и дюбелей;
3. Всю систему теплого пола желательно собирать с минимальным количеством стыков – это уменьшит вероятность протечки воды;
4. Заливая бетонную стяжку, нужно тщательно выровнять поверхность пола, лучше это делать под контролем строительного уровня. Идеально ровная стяжка поможет в дальнейшем качественно уложить напольное покрытие;
5. Распределительную систему устанавливают в удобном для обслуживания месте. В частном доме это может быть подвал, а в квартире небольшая ниша в стене;
6. Не стоит экономить при выборе материалов для монтажа подобной конструкции обогрева пола, так как водяное отопление делается не на один год и требует достаточно много затрат, как времени, так и денег.

Трубы для водяного пола и основные критерии их выбора.

Для того что бы подобрать оптимальный вид труб, следует чётко представлять себе условия, в которых они будут функционировать. Помимо этого нужно представлять себе некоторые особенности тёплых водяных полов:

• Рабочая температура теплоносителя в тёплых полах редко превышает температуру в 50 градусов. Обычно она колеблется в пределах 30-40 градусов. Поэтому материал, применяемый при изготовлении труб тёплого пола должен обладать очень хорошей теплопроводностью (для передачи тепла сквозь цементную стяжку)
• Длина прокладываемой трубы довольно часто превышает длину в 100 м. (длина зависит от диаметра). Поэтому, для облегчения работы насоса, внутренние стенки трубы должны быть как можно более гладкими.
• При нагревании контура труб водяного пола происходит его удлинение. Поэтому материал труб должен иметь небольшой коэффициент теплового расширения. Либо обладать достаточной эластичностью и прочностью оболочки, для препятствия деформации и разрушениям.
• При возникновении форс-мажорных обстоятельств, в случае поломки коллектора, материал должен выдержать температуру воды центральной системы (70-90 градусов)
• Помимо вышеперечисленного материал должен обладать следующими свойствами: повышенной защитой от коррозии, полной герметичностью, простотой установки и отсутствием стыков. Такого тщательного подбора материала можно избежать выбрав электрический теплый пол.
• Трубы и комплектующие должны иметь приемлемую цену.

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

1. Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
2. Часть комнаты, где часто и много играют дети.
3. Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы	Максимальная величина трубы
1,6 – 1,7 см.	100 – 102 м.
1,8 – 1,9 см.	120 – 122м.
2 см.	120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.

Шаг, см.	Расход рабочего материала на 1 кв.м., м.
10 — 12	10 – 10,5
15 — 18	6,7 – 7,2
20 — 22	5 – 6,1
25 — 27	4 – 4,8
30 — 35	3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

1. На бумаге рисуется общая площадь помещения.
2. Измеряются размеры габаритной мебели и напольной электротехники.
3. В соответствующем расположении все измерения переносятся на бумагу.
4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

Альтернативные способы устройства водяного пола

Существуют и значительно менее трудоемкие способы монтажа водяного теплого пола, но и стоимость их значительно выше. Расчет трубы для теплого пола такой конструкции производится точно так же, как под бетонную стяжку.

Полистирольная настильная система

Эта система отлично подойдет в случаях, когда нельзя увеличивать нагрузку на несущие конструкции здания. Незаменима полистирольная система и в помещениях с низкими потолками. Она состоит их полистирольных пластин с уже готовыми пазами под прокладку труб, самих труб и алюминиевых пластин, обеспечивающих равномерное распределение тепла.

Между таким теплым полом и чистовым покрытием рекомендуется укладывать вспененный полиэтилен (под ламинат или паркет) или ГВЛ (под керамическую плитку)

Деревянная модульная система

Еще один способ укладки труб, не предусматривающий «мокрого» процесса – деревянная модульная система. Она изготовлена из ДСП с уже готовыми пазами под прокладку труб. Такая система идеально подойдет для деревянных домов. Достаточно уложить между лаг теплоизоляцию и закрепить деревянные модули как обычное листовое напольное покрытие. Единственным условием является расстояние между лагами не более 60 см, а если вы планируете чистовой пол из керамической плитки – 30 см.

Общепринятые шаги укладки

Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Более точно шаг определяется только после расчета общей длины трубопровода и определения площади отопления (площадь комнаты минус площадь громоздкой мебели). Практически расстояние рассчитывается приблизительно (см. ниже), а затем чертится схема укладки теплого пола и уточняется шаг.

Примерное расстояние в ванных составляет 100-150 мм, в жилых помещениях – 250 мм, 300-350 мм в коридорах, вестибюлях, кухнях, подсобках, кладовках и пр. Междутрубное расстояние может различаться в разных частях одной комнаты – быть меньше у наружных стен и больше в остальной части комнаты. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Шаг укладки электрического теплого пола. Как правильно провести установку тепло-пола

Если вы для себя выбрали отопительную установку «теплый пол» с типом кабельных нагревающих элементов, то для начала необходимо рассчитать шаг укладки электрического теплого пола. Для этого используется следующая формула:

H = S × 100 / L,

здесь: H – это шаг укладывания в сантиметрах;

S – это та площадь поверхностей, которая будет использоваться под монтаж;

L – это размер длины нагревающего провода.

Монтаж обогрева пола

Длина электро-кабеля зависит от той мощности, которая понадобится для того, чтобы обогреть комнату.

Определившись с тем, сколько потребуется такого электрического провода, и какая площадь будет укрыта системой обогрева, можно приступать к монтажу.

Технология укладки состоит из нескольких стадий. Для начала потребуется в поверхности основания проделать небольшие углубления для размещения температурного датчика, а также расположения проводов, чтобы подключить термостат.

Чтобы улучшить контакт основы с залитой бетонной стяжкой, сухая и очищенная поверхность должна быть покрыта грунтовкой глубокого проникновения.

Подготовленное основание необходимо устелить рубероидом или пленкой из полиэтилена, а сверху разложить какое-либо теплоизолирующее волокно нужной толщины с защитной пленкой. Она необходима для защиты материала теплоизоляции от влияния щелочных компонентов бетонной смеси.

Чтобы закрепить кабель , используют монтажную ленту, укладывая ее, согласно с рассчитанным размером шага. Для надежного соединения ее с основой выбирают дюбеля или же другие приспособления.

Критерии расчета

Монтаж теплого пола – занятие не из простых. Конструкция содержит множество тонкостей, которые сопровождают исполнителей работы на каждом из этапов обустройства структуры. Максимально эффективной будет работа, если учтены многочисленные нюансы.

Правильный подбор трубопровода имеет значение. Здесь нельзя пренебрегать отличительными характеристиками разных материалов.

Необходимо тщательное изучение каждого материала, воспользоваться профессиональными рекомендациями специалистов и соразмерить желаемые планы с реальными собственными финансовыми ресурсами. Материал нужно выбрать без дефектов.

При проектировании теплого пола учитываются:

• площадь обогреваемого помещения;
• наружный диаметр труб;
• материал, из которого изготовлены трубы.

Рекомендуем: Как выполнить расчёт мощности тёплого пола?

Полезная площадь комнаты находится по формуле: S=a*b, (буква «a» обозначает длину комнаты; «b» — ее ширину).

Рекомендуется не брать в расчет ту площадь, где планируется поместить габаритную мебель. Пол под кухонной стенкой или шкафом-купе обогревать нецелесообразно. При этом сократятся расходы на покупку труб.

Приступая к выбору, необходимо учитывать такие мотивы:

• насколько прочный материал и как долго прослужит;
• теплопроводимость;
• как характеризуется по эксплуатации;
• особенности монтажных работ;
• как соотносятся цена и качество;
• отзывы о производителе.

Трубопроводы изготавливаются из разнообразных материалов. Популярны у населения металлопластиковые, полипропиленовые изделия с внешним диаметром 18 мм, значение имеет и бюджетная стоимость. К категории дорогих относятся медные трубы.

На расстояние между теплым полом оказывают влияние свойства материала, в частности, его проводимость тепла. С этих позиций лучшим материалом считаются медные трубопроводы, обладающие высокой теплопроводностью.

Металлопластик наделен неплохими эксплуатационными качествами. Имеет отличия от меди, выраженные в:

• низкой доступной цене;
• достойной тепловой проводимости;
• простоте монтирования;
• исключительно гладкой поверхности изнутри;
• устойчивостью к воздействию коррозии.

Чаще применяется на практике:

• полипропиленовые трубы в обустройстве теплых полов – это довольно редкая технология. Объясняется это техническими особенностями. Этот материал сгибается под большим углом, увеличивая интервал промеж трубами теплого пола. В результате работа по теплоснабжению нарушается;
• полиэтиленовый трубопровод применяется нечасто, хотя имеет хорошую отдачу тепла и в эксплуатации устойчив к износу. Для пользователей имеет значение невысокая стоимость. Проблема полиэтилена заключается в пластичности. Прокладка таких труб возможна только в связке с жестким закреплением.

Отсюда напрашивается вывод о соотношении коэффициента теплоотдачи и шириной шага между трубами. Носители тепла, обладающие низким показателем тепловой отдачи, укладываются плотнее друг относительно друга.

Касательно диаметра наблюдается такая же зависимость. Водоводы большого диаметра кладут шире, чем малокалиберные.

Обогревательные трубопроводы укладываются разными формами: змеевидной, угловой змеей, в виде улитки, двойной змейкой. В помещениях больших площадей без изысканных оформлений рекомендуется использовать «улитку».

В маленьких помещениях с усложненными формами или удлиненных участках лучше использовать змейку. Искушенные специалисты способны совместить 2 картинки в одном контуре.

К примеру, по краям проложить змейку, а в центре – улитку. Уложенные трубы легко повредить. Чтобы не допустить такого, все ремонтные работы прекращаются до осуществления стяжки.

Для теплого пола расстояние промеж трубами в жилом помещении устанавливается в пределах 20 см – 30 см. Относительно ванной комнаты шаг равен от 10см до15 см.

В помещениях подсобного характера (гараже, котельной) – 30 см —35 см. При установке шага более 30 см в жилых комнатах, будет чувствоваться дискомфорт для ступней ног по причине неравномерного прогрева пола.

Можно ли стыковать трубы друг с другом?

Если укладывается водяной пол из медных труб в стяжку, то придётся произвести стыковку труб друг с другом. Это сделает конструкцию надёжней и долговечней. При монтаже полипропиленовых изделий, соединение осуществляется при помощи пайки, а в случаи с полиэтиленовым контуром, стыковка делается сваркой термостойкой муфты.

Труднее дело обстоит при соединении фитингами труб РЕ-Х и PE-RT. Установка пресс-фитингов допустима, но нежелательна, так как возможна протечка. А вот, для подсоединения трубопровода к коллекторному узлу без пресс-фитингов не обойтись.

Лучше брать для тёплого пола гибкий трубопровод, одним цельным куском. Это надёжнее и практичнее, так как при протечке, ремонт нижнего этажа обойдётся дороже.

Тёплый пол — современная система отопления, которая при правильном выборе материала, и точности вычислений расстояния для укладки петель, способна создать идеальный микроклимат в доме.

Какие параметры влияют на шаг раскладки трубы

Расстояние между трубами определяет теплоотдачу системы. Теплоотдача пола равна требуемой мощности системы обогрева. При большей мощности расстояние между трубами будет меньше, при меньшей мощности можно укладывать трубу с большим шагом.

Полные расчеты отопления сложны и доступны только специалистам. Но для устройства в частном доме длину трубопроводов в каждом помещении определяют по приблизительным эмпирическим (опытным) данным.

Следует иметь в виду, что данные по системам теплого пола, приведенные ниже, определены для современного хорошо утепленного дома – из газо- или пенобетона, с утеплением пенополистиролом толщиной не менее 200 мм, с утеплением пола (тем же пенополистиролом 200 мм).

Если вы хотите положить в полу трубопроводы в старом неутепленном доме, обратитесь к специалистам и рассчитайте их точную длину или используйте такой обогрев в комплексе с обычным радиаторным.

Почему в комплексе? Потому что в старом неутепленном доме сложно рассчитать требуемую мощность системы, теплого пола может быть недостаточно для обогрева, и в морозы понадобится дополнительный источник тепла. К тому же радиаторная система легче поддается регулированию (если, конечно, работает не от угольного или дровяного котла).

На расстояние между трубами влияют несколько параметры. Ниже приведены и данные для расчета протяженности трубопровода и частоты расположения труб теплого пола. Для расчетов системы обогрева в частном доме этими расчетами можно пользоваться – они проверены многолетней практикой эксплуатации подобных систем.

Повторюсь: данные пригодны для современных хорошо утепленных домов или термомодернизированных старых. Только в этом случае получатся правильные результаты расчета.

Следует иметь в виду, что в случае избыточного нагрева система теплого пола легко регулируется, а в случае очень больших морозов хорошо утепленный дом можно подогреть электроприборами, например тепловентилятором. Поэтому небольшие погрешности в расчетах не имеют большого значения, но все полученные значения округляют в большую сторону.

Коэффициент теплопроводности

Отдача тепла в помещение зависит от коэффициента теплопроводности конструкций вокруг трубопроводов и напольных покрытий. Традиционный вариант – прокладка труб в стяжке. Если толщина стяжки больше 70 мм, при укладке трубопроводов необходимо учитывать этот момент.

Нельзя накрывать стяжку дощатым или паркетным полом, ковролином, коврами. Финишное покрытие для водяного отопления – плитка, камень, керамогранит, линолеум или ламинат.

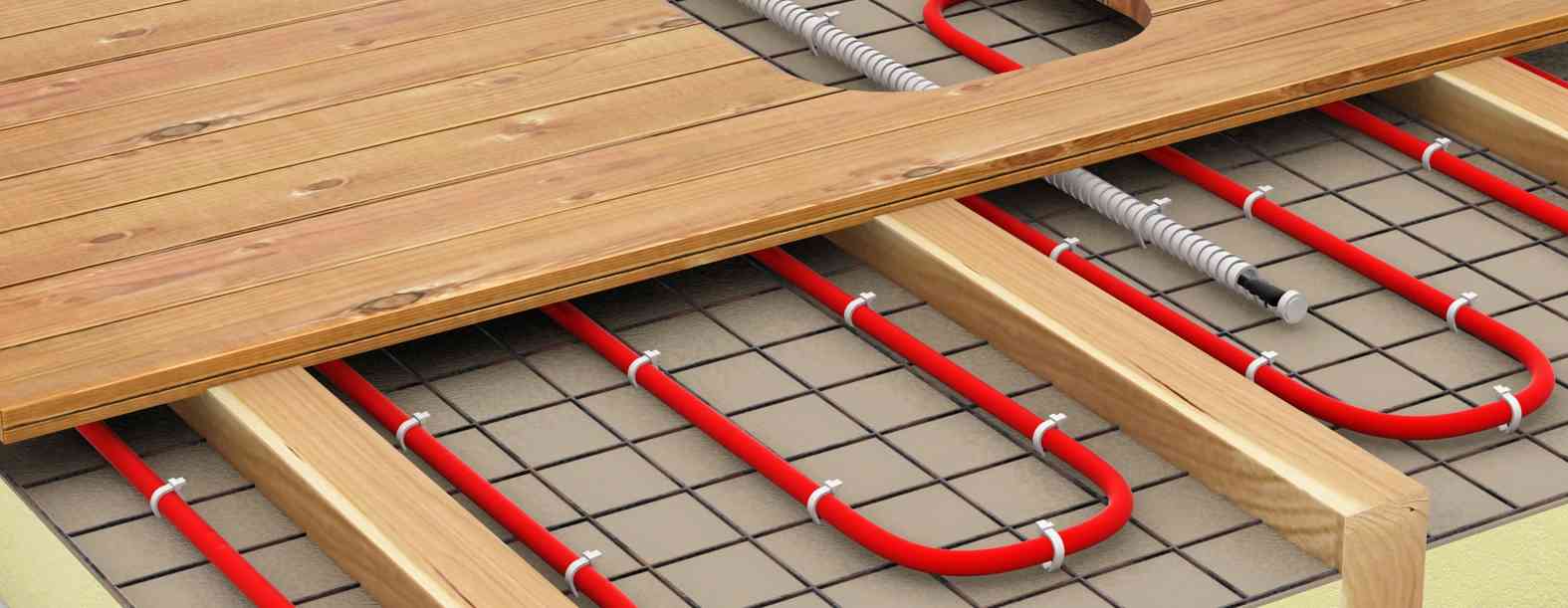

При устройстве отопления в деревянном перекрытии и применении алюминиевых пластин теплоотдача от трубы почти такая же, как и при использовании стяжки. В качестве напольных покрытий используют обычно ламинат или линолеум. Все виды плиток не используют по технологическим причинам: деревянные перекрытия всегда прогибаются под весом человека. Даже 1 мм достаточно, чтобы плитка отклеивалась.

Диаметр и вид труб

Чем больше диаметр трубы, тем больше ее площадь поверхности и больше тепла труба отдаст окружающим конструкциям. Более тонкая труба создает большее гидравлическое сопротивление. Расстояние между тонкими трубами меньше, толстыми – больше. Применяют для нагрева пола трубы с внутренним диаметром 12-20 мм. Самые ходовые – диаметром 16 мм.

Чаще всего в стяжку укладывают трубы из сшитого полиэтилена, ПНД (полиэтилена низкого давления) или металлопластиковые, армированные алюминиевой фольгой. Все эти материалы немного замедляют теплопередачу.

Полипропилен отдает тепло стяжке медленнее, к тому же он плохо гнется, а сварка с помощью муфт на каждом повороте – слишком трудоемкий процесс, поэтому установка ПП не пользуется спросом.

Практически идеальный вид труб для любых систем отопления – медные, у них почти 100% теплопередача. Но стоимость меди высока, и коммуникации из медных труб не каждому по карману. Поэтому расчет медных систем водяного пола крупных помещений или дома стоит доверить специалистам.

Чем выше у труб коэффициент теплопередачи, тем больше они отдают тепла, тем больше расстояние между линиями трубопровода.

Температура теплоносителя

Расстояние между трубами меняется в зависимости от температуры горячей воды в системе. Данные приведены ниже в таблице:
