Схема обвязки двухконтурного газового котла: простая и с бойлером

Установка газовых систем отопления

Без сомнения, газовый котел Baxi возможно подключить и самостоятельно без помощи специалистов, но этот процесс имеет свои характерные возможности. Прежде, чем начать установку необходимо проработать схему отопления, придумать место для прибора и т.д.Каждая модель Baxi укомплектована детальная инструкцией, что поможет каждому разобраться в подключении устройства. Но все же, такую ответственную работу лучше поручить опытным специалистам, профессионалам своего дела.

После того, как котел установлен по предварительно спланированной схеме, вызываются газовщики, которые должны подтвердить и зафиксировать правильную установку и подключение агрегата, и должны выдать всю нужную документацию. Если выбираются мастера по установке отопительного агрегата, работать стоит с профессионалами, имеющими лицензию.

Не разрешается разрабатывать схему отопления в коридорах, постоянного пользования, в санузлах, в общежитие любого типа, в любом помещение, которое не имеет форточку, в подвальных этажах. Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

При установке двухконтурного газового котла Baxi, его лучше размещать на кухне рядом газовой плитой. Там находится и окно, и вентиляционная система, канализация и природный свет. Это дает возможность уменьшить мощность труб холодного и горячего водоснабжения, а панель с параметрами всегда будет под рукой и на виду. Этот вариант позволит сэкономить другое пространство, предполагаемое под котел. Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Газовый котел можно спрятать и в шкафчик.

Котельную удобней размещать в подвальном помещении, если это собственный дом, или на первом этаже. Ей необходимо высокие потолки, вентиляция, наличие открывающихся окон

При покупке напольных котлов Бакси, стоит уделить внимание небольшому фундаменту в 10 см. Это застрахует прибор от попадания воды на разжаренный теплообменник газового котла, предотвратит его деформацию в случае оттока воды

Наличие вентиляции очень важно. Ее отсутствие может привести к неисправностям прибора

Обвязка напольного газового котла отопления: схема

Габариты обычного напольного котла небольшие, но для его установки вместе с обвязкой требуется много места. Все оборудование, включающее циркуляционный насос, колена, втулки, коллектор, краны и приборы сложно разместить компактно.

Большинство моделей выполняются одноконтурными, а для горячей воды требуется бойлер со всеми подключениями.

Система подачи горячей воды требует наличия отдельного насоса (при отсутствии центрального водоснабжения), расширительного бака и термостатического смесителя.

Газ к котлу необходимо правильно подключить. Для этого заказывается проектная документация, которую составляют специалисты. Ввод в дом газовой трубы производится при наличии устройства отключения при возникновении аварийной ситуации. Газ подключают специальные службы, использующие при этом специальные трубы, шланги и другое оборудование.

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

Имеется окно, которое можно открыть в любой момент.
Наличие действующей вентиляции.
Наличие газовой и водопроводных труб.
Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
Вблизи не должно быть окна.
Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.

Варианты обвязки

Устройство настенного котла с закрытой камерой сгорания

Выбор схемы обвязки, оптимально подходящей для системы заданной конфигурации, напрямую зависит от конкретного исполнения приобретенного образца котельного оборудования. По способу размещения в пределах выбранного для него помещения и оформлению подводки эти агрегаты делятся на следующие классы:

типовые напольные котлы;
облегченные (компактные) настенные устройства.

Основное требование к монтажу агрегатов, устанавливаемых на пол, состоит в запрете врезки их рабочих патрубков в верхний участок разводки трубопровода.

В случае нарушения этого правила при обвязке напольного котла в системах, не оборудованных воздушными клапанами, появятся очень опасные образования (пробки). Для снижения вероятности их появления при отсутствии клапанов труба, в которую врезается котел, должна располагаться строго вертикально и иметь в верхней части специальный расширительный бачок.

Схему обвязки следует ориентировать на равномерность поставки тепла ко всем приборам

В нижней зоне агрегатов всех категорий предусматриваются автоматические устройства, обеспечивающие их надежное подключение к отопительной магистрали. В отличие от устанавливаемого на полу котла, в его настенных аналогах уже предусмотрен механизм расширения, исключающий образование пробок. При рассмотрении схем обвязки котельных для таких систем нужно иметь в виду, что достоинство настенных моделей – малый вес и не слишком большие габариты – одновременно являются и их недостатком. Связано это с тем, что компактные агрегаты от DWG, например, ограничены по своим энергетическим возможностям. Это значит, что заявленной этим производителем мощности хватает для отопления строений площадью не более 100 квадратных метров. Поэтому эти устройства пользуются особой популярностью у владельцев городских квартир.

Отличительной особенностью является наличие двух исполнений, различающихся своей комплектацией. В состав полного набора оборудования включена большая часть элементов обвязки, а в неполной комплектации не хватает некоторых узлов, которые докупаются пользователем самостоятельно.

Отличие от одноконтурного котла

Двухконтурные котлы обладают дополнительным контуром, обеспечивающим нагревание воды для водоснабжения. В отличии от одноконтурного котла, он предназначен не только для отопления, но и обеспечения пользователей горячей водой.

Основная задача одноконтурного котла – это качественное и быстрое отопление помещений. Котёл содержит в себе только один контур теплоносителя. Принцип его действия прост: теплоноситель газового котла нагревается и циркулирует по установленным в помещении трубам. Особенностью данного оборудования является его простота, даже неспециалист может с лёгкостью разобраться в эксплуатации этого котла и в случае несложной поломки починить самостоятельно. Кроме того, данный вид котлов оснащён множеством датчиков, которые упрощают управление отопительным прибором. Настройка параметров производится автоматически, в зависимости, например, от температуры воздуха на улице. Также стоит отметить длительный срок эксплуатации этих котлов, наличие автоматической системы безопасности и оптимальный режим потребления энергии.

Двухконтурные газовые котлы имеют более сложное строение, из-за наличия двух теплообменников. К обвязке их добавляются так же контуры водоснабжения. Один теплообменник отвечает за обогрев помещения, а другой обеспечивает наличие горячей воды. Преимуществом данного котла является его универсальность. Он достаточно компактен, по сравнению с другими видами отопительного оборудования, выполняющими такие же функции. К тому же приобретение двухконтурного котла будет гораздо дешевле, чем покупка одноконтурного вместе с бойлером. Обвязка двухконтурного котла помогает сэкономить деньги на обогрев, так как в основном котёл нагревает именно то количество воды, которое необходимо в данный момент предотвращая охлаждение излишков.

Выбирать котёл следует прежде всего исходя из целей использования. Если вы не нуждаетесь в горячей воде, и вам достаточно только отопления помещения, то вам подойдёт одноконтурный котёл

Однако, если обеспечение горячей водой для вас всё-таки важно, то выберите двухконтурный, так как это наиболее экономичный и практичный для вас вариант

Виды двухконтурных газовых котлов со встроенным бойлером: нужны ли они?

Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.

Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.

Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.

Важно! Объём отдельно стоящего бойлера подбирают пропорционально мощности котла. Если резервуар слишком велик, то вода в нём не будет прогреваться до необходимых по санитарным нормам 60 °C

Это чревато появлением опасных для здоровья колоний легионеллы.

Современные аппараты со встроенными накопителями имеют функцию «антилегионелла»: бойлер время от времени автоматически прогревается до 65 °C в течение 30 минут, убивая тем самым вредоносные бактерии.

Двухконтурные газовые котлы с бойлерами различаются по месту расположения, типу накопителя и его вместимости.

По расположению: напольные энергонезависимые и настенные

Напольные энергонезависимые котлы отличаются большими размерами и высокой мощностью. Масса нагревательного прибора без жидкости достигает 100 кг. Оснащаются встроенными бойлерами объёмом до 120 л, внешними навесными либо напольными — 50–500 л.

Фото 1. Напольный двухконтурный газовый котел с бойлером косвенного нагрева, установлен в специальном помещении.

Зачастую требуют размещения в специально оборудованной бойлерной. Быстро нагревают и подают воду, но чувствительны к скачкам напряжения. Создают проблемы при подключении системы рециркуляции.

Настенное оборудование меньше и слабее напольного. Не требует обустройства отдельного помещения, допускается к установке в ванных комнатах и кухнях. Обычно комплектуются встроенными резервуарами косвенного нагрева вместимостью 10–60 л с постоянным подогревом жидкости вторичным контуром ГВС.

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды.

По типу бойлера с электрическим нагревателем

Бойлер прямого нагрева оснащён собственным нагревательным элементом, самостоятельно повышающим и поддерживающим температуру воды. Зачастую это трубчатый электрический нагреватель (ТЭН), работающий от сети либо на газе. Установка второго варианта также требует разрешения надзорных органов.

Систему ГВС допускается основывать исключительно на накопителе прямого нагрева, минуя подключение к котлу.

Бойлеры косвенного нагрева не имеют собственного активного нагревательного элемента. В резервуаре с водой размещается змеевик, пропускающий через себя теплоноситель, предварительно нагретый в другом отопительном приборе. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети.

Фото 2. Двухконтурный газовый котел с комбинированным бойлером, нагревает воду в резервуаре за счет работы змеевика.

Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре. Рабочий элемент поддерживает температуру на необходимом уровне, но бо́льшая часть нагрева обеспечивается змеевиком.

Справка! Комбинированные накопители подходят к одно- и двухконтурному оборудованию малой мощности. Сокращают расход электричества в отопительный сезон, обеспечивая необходимый нагрев воды в течение всего срока эксплуатации.

Схемы подключения водонагревателя к газовому котлу.

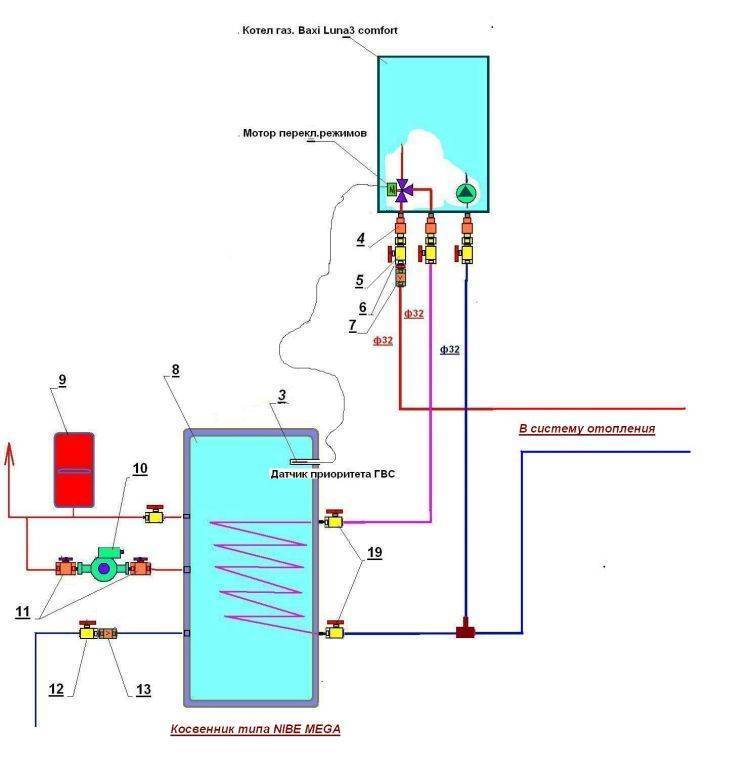

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

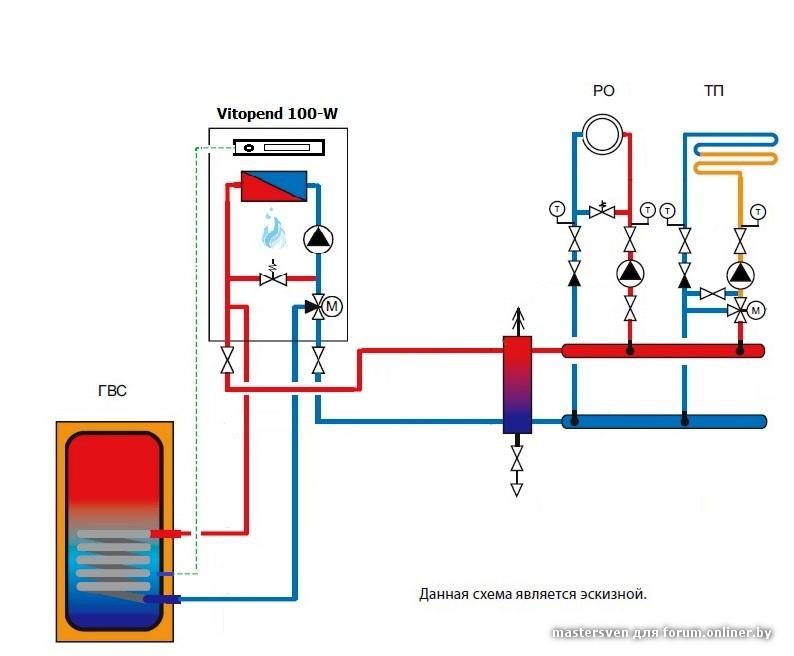

Для сравнения приведу вам еще одну схему из технического документа:

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.

Обвязка настенного двухконтурного газового котла

Современные двухконтурные газовые котлы отличаются сложностью конструкции. Они представляют собой готовые к эксплуатации приборы, уже готовые к встраиванию в отопительные системы. Обычно в них присутствуют:

Герметичные мембранные баки (средний объем составляет 8-10 литров, чего вполне достаточно для схемы обвязки отопления частного дома);
Циркуляционные насосы – нет необходимости приобретать их отдельно;
Группы безопасности – здесь устанавливаются предохранительные клапаны, автоматические спускники воздуха, а также манометры или термоманометры.

Таким образом, они не нуждаются в покупке дополнительного оборудования.

Тем не менее в схемах обвязки двухконтурных котлов отопления все-таки могут использоваться дополнительные циркуляционные насосы и спускники воздуха – все зависит от сложности прокладываемых систем.

Фильтрация воды

Фильтры для воды тоже можно отнести к обвязке котлов отопления, как электрических, так и газовых. Они предохраняют оборудование от поломок, возникающих в результате банальных засоров. Фильтры очищают воду механическим путем, улавливая мелкие фракции загрязнений, а также обеспечивают ее умягчение. Последний пункт особенно важен, так как высокое содержание солей вызывает засорение теплообменников известковыми отложениями.

Самые простые фильтры работают на основе ионообменной смолы. Они подменяют атомы металлов в солях, делая воду более мягкой. В результате этого снижается вероятность осаждения известкового налета на внутренностях котлов. Но перед тем как покупать фильтры, рекомендуется уточнить жесткость с помощью специальных тест-полосок. Самыми надежными считаются мембранные фильтрующие системы, но они отличаются высокой стоимостью.

Включение фильтра в схему обвязки котла отопления позволяет снизить расходы на обслуживание теплообменников, предусматривающее их очистку с помощью специальных жидкостей – процедура отличается своей дороговизной и необходимостью вызывать мастера.

Коллекторы и гидрострелки

Данные устройства используются для распределения теплоносителя по нескольким отдельным контурам. Коллекторы ставятся в количестве двух штук – один на подающую трубу, а второй на обратную. К коллектору, через отдельные циркуляционные насосы, подключаются отопительные контуры – комнатные радиаторы, каскады внутрипольных конвекторов, а также теплые полы. Остывший теплоноситель возвращается в обратный коллектор и уже по одной трубе возвращается в котел. Такая схема обвязки отопления используются в больших домовладениях.

Гидрострелка напоминает по своей конструкции коллектор, но подключается сразу к двум трубам. Установка его производится строго вертикально. В верхней его части находится горячий теплоноситель, а в нижней – более остывший. Делая врезки, можно распределить теплоноситель по отдельным контурам в соответствии с его температурой. К верхней части обычно подключаются батареи, а к нижней – теплые полы.

Создание теплого пола

Если вы хотите в систему отопления включить «теплый пол», тогда используйте гидрострелку. Для напольного отопления требуется низкотемпературное подключение. В верхней части гидрострелки находится горячая вода для радиаторов, в нижней — более прохладная для пола.

В обвязку включаются узлы рециркуляции: байпас и трехходовой клапан. При падении температуры клапан будет открываться для рециркуляции воды. Подробнее показано на картинке:

Во время установки соблюдайте правила и нормативы. Помните, что подключение к газопроводу проводится только специализированной службой. Чтобы облегчить вам выбор, прилагаем полезное видео:

Особенности эксплуатации, профилактика неисправностей

Стенки правильно работающего бойлера имеют комнатную температуру, прибор не шумит, не потребляет электричество сверх указанного в паспорте, прогревается за 20–30 минут.

Длительный нагрев говорит о скопившейся в резервуаре накипи либо мусоре. Проблема решается механической либо химической чисткой. Обе требуют слить воду и демонтировать резервуар.

Для первой производится разборка бойлера, стенки и нагревательные элементы очищаются вручную. Для химической чистки разборка не требуется.

Снятый накопитель переворачивают, в патрубок ввода холодной воды заливают раствор лимонной кислоты либо антинакипин, бойлер оставляется в таком виде на несколько часов. Затем очистительную жидкость сливают, ёмкость монтируют на место и промывают водой.

Горячий корпус бойлера говорит о разгерметизации ёмкости из-за микротрещин. Исправить проблему самостоятельно невозможно, требуется ремонт или замена прибора.

Нормы и правила

Если не придерживаться четких указаний от региональных властей, то в момент проверки специалисты газораспределительной компании попросту откажут хозяину в подключении агрегата к газопроводу. Чтобы избежать такой ситуации, нужно внимательно изучить требования и нормы, а после этого придерживаться их в процессе монтажа.

Установку всегда производят только после проектирования системы, к этому этапу необходимо отнестись максимально серьезно, чтобы в дальнейшем избежать больших проблем.

Нужно ли согласовывать установку

Ответ однозначный – да, а если сказать больше, то на получение разрешения и согласование с властями уходит львиная доля времени, по отношению ко всему процессу. Алгоритм действий лучше разобрать подробно, первое, что нужно сделать хозяину частного дома или квартиры, это посетить ближайший офис местной компании для получения технических условий.

Там он пишет заявление, которое будет рассматриваться на протяжении некоторого времени, зачастую на составление бланка уходит 1-2 недели, после чего человеку выдают документ на руки.

Как только бумаги поступят в распоряжение хозяина, стоит приступать к заказу разработки проекта, в который входит схема обвязки двухконтурного котла и другие важные моменты монтажа.

Подобные заказы можно сделать в ближайшем инженерно-проектировочном бюро, специалисты с надлежащим образованием проверяют газовые коммуникации и выполняют заказ, предварительно согласовав сроки. Когда проект будет составлен, его следует направить на рассмотрение в одну из служб:

Горгаз.
Райгаз.
Облгаз.
Мингаз.

При покупке двухконтурного котла следует обратить внимание на наличие паспорта, эти документы также потребуется предоставить

Общие требования по проекту

Все важные моменты можно узнать при ознакомлении со СНиПом 42-01-2002, в котором содержится информация, касающаяся правил монтажа двухконтурного котла. Помещение, в котором будет проходить установка оборудования, хозяин выбирает на свое усмотрение, зачастую в квартире агрегат монтируют на кухне, но для такой комнаты разрешается применять устройства с мощностью, не превышающей 60 кВт.

Отдельную топочную предусматривают для агрегатов, у которых этот показатель достигает 150 кВт. Существуют общепринятые требования к помещению для монтажа двухконтурного котла, они выглядят так:

Минимальные значения объема 7,5 куб. м, а высота потолков не ниже 2 м.
Запрещено оборудовать приспособлениями, функционирующими на газу подвалы, балконы, коридоры и санузлы.
Стены необходимо защитить от нагрева, для этого используют негорючие материалы.
Для организации освещения существует алгоритм просчета: на 10 куб. м. потребуется 0,3 окна.
Подключение к электросети предполагает применение кабеля с заземлением, также как и для вариантов схем с бойлером.
К сечению дымохода предъявляются отдельные требования, оно должно соответствовать мощности оборудования.
Удаляют агрегат от стены на 0,7 м, перед ним также не должно быть преград на расстоянии 1,25 м.
От выхода вертикального дымохода до аппарата следует отступить не более 3 метров.

Помимо этих правил, особое внимание уделяется вентиляции комнаты, она должна быть исправна и хорошо функционировать

Документы

Для согласования проекта потребуется предоставить пакет собранных документов, в их число входят:

Технический паспорт на устройство.
Инструкция по проведению эксплуатации.
Сертификат на соответствие санитарным и техническим требованиям.
Выводы после прохождения экспертизы, направленной на осмотр агрегата.

Если после произведения всех необходимых действий хозяин получил письменный отказ, то сотрудники зачастую вносят правки, которые потребуется устранить для повторной проверки на соблюдение правил.

Предохранительные клапаны

открытой системе отопленияуберечь котел от повреждений

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Этапы обвязки

Сначала рисуется схема установки с учетом габаритов помещения и выбранных мест для всех устройств. После этого размечаются и сверлятся отверстия под котел отопления и бойлер. Если устройства напольные, то под них желательно сделать небольшой фундамент по размерам корпусов.

Далее согласно размерам нарезаются пропиленовые трубы и соединяются между собой с тройниками с помощью паяльника. Монтируются насосы, краны, фильтры и все объединяется в одну систему. Если у вас есть дополнительные контуры, например, на горячий пол, то устанавливается коллектор, который равномерно распределяет потоки теплоносителя.

Схема подключения двухконтурного котла

Обязательными являются расширительный бак и комплекс безопасности. Ставя группу безопасности, следует учесть, что если она сработает, из нее потечет вода. В расширительный бак уходит лишний теплоноситель при расширении.

После всех соединений в систему запускается вода и проверяются все соединения. Если протечек нет, то котел запускается и проверяется уже скорость нагрева батарей.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

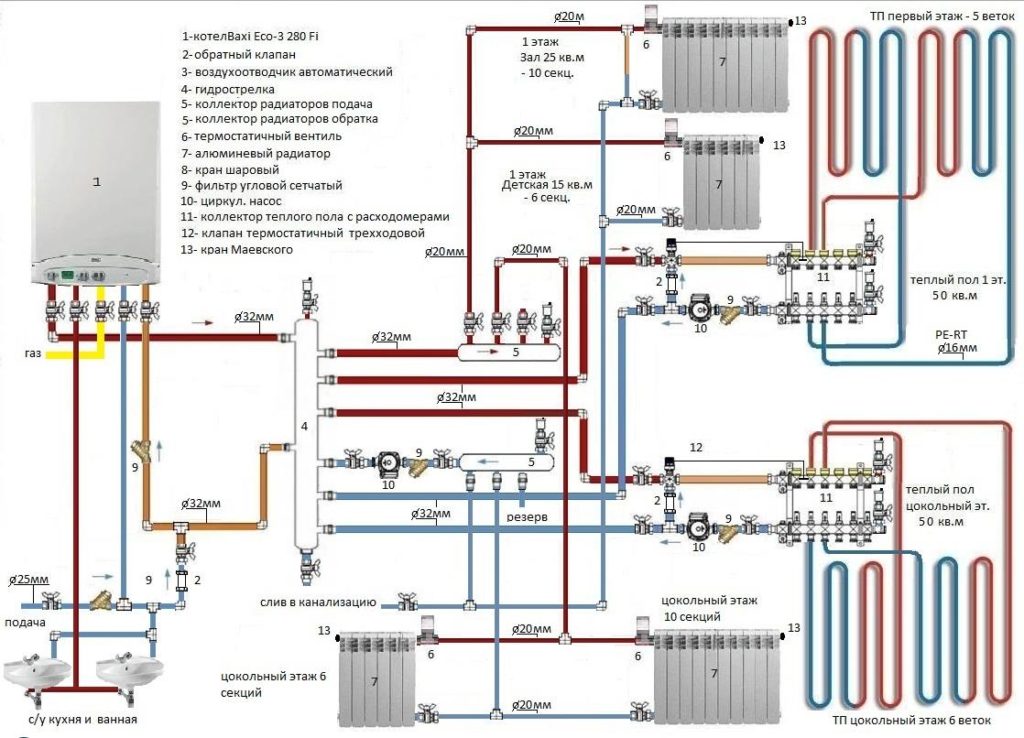

Схемы обвязки двухконтурного котла

Обвязка газовых котлов производится посредством пайки, что исключает появление протечек как, например, при использовании фитингов. Сварка полипропиленовых труб может происходить по-разному. При этом следует избегать большого количества соединений.

Газ к патрубку двухконтурного котла подсоединяют с помощью гибкого стального шланга путем жесткого «сгона» или «американки». В качестве прокладки можно использовать только паронит.

Любой двухконтурный газовый котел имеет 5 патрубков:

первый – подача нагретого теплоносителя из отопительного контура к радиаторам;
второй – подача горячей воды из контура ГВС потребителям;
третий (желтый) – подключение газовой магистрали;
четвертый – вход холодной воды из магистрали;
пятый – обратка из отопительной системы.

Обвязку производят по следующей схеме:

Краны с размером ½ дюйма устанавливают на патрубки газа, подачи холодной и выхода горячей воды американками вниз.
Вентили на ¾ дюйма монтируют на штуцеры обратки отопительной системы перед фильтром. Это необходимо для возможности слить теплоноситель из системы отопления, не снимая при этом котел.
Фильтры устанавливают на обратку отопления и вход холодной воды горизонтально «носиком» вниз.
При наличии дополнительного расширительного бака его подсоединяют к обратной трубе отопления перед вентилем, отсекающим фильтр и газовый котел от системы радиаторов.

Если Вы хотите подключить дополнительные устройства: «теплые полы», подогрев оранжереи или другие, — следует установить гидравлическую развязку.

Соединения из труб можно загерметизировать паклей, фум-лентой или другими специальными герметиками.

Обратите внимание! У большинства двухконтурных газовых котлов принцип работы следующий: при включении крана с горячей водой контур отопления перекрывается, и теплоноситель нагревает воду во вторичном контуре. Большую производительность горячей воды сможет обеспечить двухконтурный газовый агрегат с битермическим теплообменником

Он обладает высоким КПД и может быстрее нагреть воду, чем агрегаты с раздельными контурами. Схема обвязки у них аналогична обычному агрегату

Большую производительность горячей воды сможет обеспечить двухконтурный газовый агрегат с битермическим теплообменником. Он обладает высоким КПД и может быстрее нагреть воду, чем агрегаты с раздельными контурами. Схема обвязки у них аналогична обычному агрегату.

Однако недостатком котлов с битермическим теплообменником является быстрое засорение контура ГВС. В итоге приходится заменять теплообменник целиком, что стоит недешево.

Обвязка с бойлером

Двухконтурный газовый котел имеет проточный водонагреватель, который имеет ограниченную производительность ГВС. Для маленькой семьи из двух-трех человек этого обычно достаточно. Если же потребителей больше, можно добавить в обвязку бойлер косвенного нагрева. В этом случае трубопровод холодной воды подвязывается к бойлеру, а вода из него подается во вторичный теплообменник. Там она нагревается и возвращается обратно в бойлер, а из него, при открытии крана, потребителю.

Подключение косвенного бойлера позволит двухконтурному агрегату одновременно подавать горячую воду и производить отопление.

Преимущества схемы обвязки двухконтурного газового котла отопления с бойлером следующие:

теплообменник для ГВС не засоряется известковым налетом;
позволяет нагреть больше воды.

В качестве резервного источника ГВС можно использовать электробойлер. Он способен сам подогревать воду и подавать ее на точки водозабора. Если двухконтурный газовый котел работает стабильно, элетробойлер можно отключить и использовать только в качестве накопительной емкости. В случае если агрегат вышел из строя или нужно больше горячей воды, электробойлер включают и используют по прямому назначению.

Выполнение обвязки двухконтурного газового котла – очень ответственный процесс. От него зависит, сможет ли Ваш котел правильно работать. Первый пуск агрегата должен производить специалист газовой службы. Он включает котел и проверяет его на наличие протечек и возможности полноценно выполнять свои функции.

Устройство двухконтурного газового котла Бакси

Газовое оборудование «Бакси» на основе циркуляционного насосного оборудования Grundfos или Wilo имеет расширительный мембранный бачок встроенного типа, снабжается газовым клапаном Ноnеywеll и надёжной группой безопасности в виде автоматического воздухоотводчика и предохранительного клапанного устройства с манометром.

Устройство двухконтурного котла Бакси

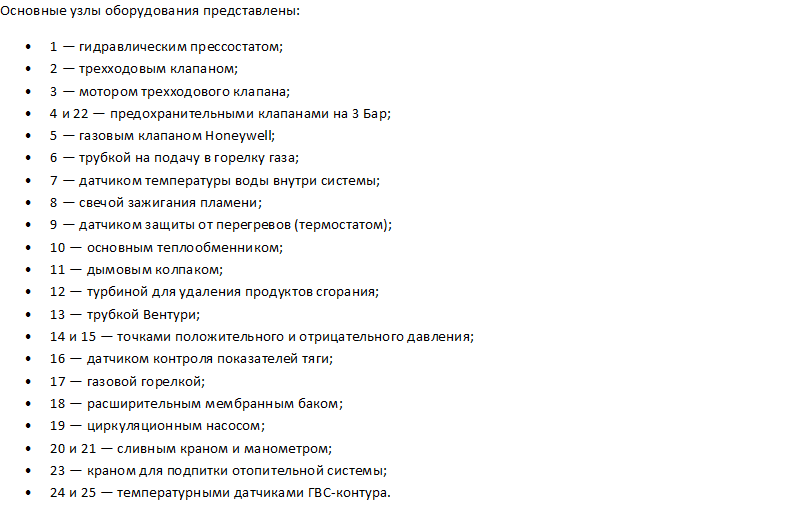

Оборудование состоит из 25 основных узлов

В качестве «умных» элементов в оборудовании используется контроль температуры ГВС-контура, пламени и тяги, а также защитная система, предотвращающая замерзание котла и блокировку циркуляционного насоса.
