Вероятные ошибки, их коды и неисправности котлов бош (bosch)

Котел bosch — ошибки и их значение

Двухконтурный прибор самый популярный среди пользователей. Он одновременно работает на горячее водоснабжение (ГВС) и отопление. Некоторые модели оснащены двумя теплообменниками, которые обеспечивают бесперебойную работу системы.

На панели управления располагаются регуляторы мощности. Поэтому нагрев можно подстроить под площадь помещения. Как оборудование переключается с одного контура на другой? Для этого предусмотрен трехходовой клапан. Работа котла ориентирована на основной контур — отопительный. При открытии смесителя клапан переключает поток на систему ГВС.

Циркуляцию теплоносителя обеспечивает насос. Датчики контролируют прибор и при отклонениях в работе подают сигнал модулю управления. В результате появляются коды ошибок.

Устранение неполадок

Рассмотрим способы устранения наиболее распространенных неисправностей:

ЕА. Эта ошибка возникает довольно часто, причем, в разных ситуациях и условиях. В основном, причиной ее появления оказывается отсутствие качественного заземления, что нарушает режим работы электрода ионизации. Кроме того, возможны и другие причины — отсутствие газа в магистрали, закрытый вентиль подачи газа, неисправность клапана и т.п.
С6. Не замыкается дифференциальное реле давления воздуха, что может быть следствием остановки или изменения режима вращения вентилятора.
Е9. Срабатывание ограничителя температуры может случиться из-за дефекта или КЗ самого элемента. Кроме того, следует проверить работоспособность всех узлов, связанных с подачей теплоносителя — циркуляционного насоса, удалить воздух из системы, в некоторых ситуациях необходима замена или промывка теплообменника.
F7. Определяется пламя, хотя котел отключен. Возможно наличие конденсата на плате управления, засорение дымохода копотью и сажей. Кроме того, необходимо зачистить контакты и электроды ионизации.
Е2. Отказ датчика температуры подающей линии требует зачистки контактов или, реже, замены элемента.
Fd. Ошибочное нажатие кнопки более 30 сек. Нажать кнопку повторно, длительность нажатия должна быть менее 30 секунд.
F0. Внутренняя неисправность, точно не локализованная. Необходимо проверить соединения, зачистить клеммные колодки, проверить плату управления. В сложных случаях приходится менять электронику котла.

Большинство неисправностей возникает из-за некачественного электропитания или чрезмерно жесткой воды.

Для обеспечения нормальной работы необходимо пользоваться стабилизатором напряжения и фильтрами, умягчающими воду.

Электроника котлов Bosch весьма чувствительна к перепадам напряжения, что обусловлено требованиями системы самодиагностики.

Любые скачки или перепады нарушают настройку платы и вынуждают ее выдавать различные неподтвержденные ошибки.

Иногда плата попросту перегорает. Качество воды также необходимо поддерживать на должном уровне, иначе в теплообменнике образуется слой накипи.

Эффективность работы узла резко падает, возрастает расход газа, усиливается общий износ деталей. Для исключения таких возможностей следует устанавливать магнитные фильтры для воды.

Что значит ошибка EA?

Если на котле Bosch отсутствует розжиг, а на экране появляется соответствующая надпись в виде ошибки EA, тогда необходимо провести тщательную диагностику, ведь причин может быть достаточно много. Все работы начинаются с трех главных шагов:

Выключение котла соответствующей кнопкой.
Отключение электропитания из розетки.
Перекрыть кран подачи газа.

Необходимо развернуть панель управления и снять декоративную крышку. Нужно вооружиться крестообразной отверткой и выкрутить два винта, располагающихся на дне котла. После этого, панель требуется немного приспустить вниз и развернуть на себя.

Далее, для снятия верхней декоративной крышки, также необходимо будет выкрутить два самореза. Приподнять низ и снять крышку с крепления. Последней преградой перед электродами розжига остается топка котла. Для этого нужно выкрутить все пять болтов, опустить крышку немного вниз и потянуть на себя.

Мощность котла варьируется от 18 КВт до 35 КВт. На нем установлена газовая горелка. На горелке по правую руку установлен единый электрод розжига, а по левую руку электрод контроля пламени.

Коды ошибок газовых котлов Bosch ZSC / ZWC 24 MFA

Ниже представлен список неисправностей конкретно для котлов Бош серии ZSC / ZWC 24 MFA. Определите код ошибки и устраните неполадки своевременно.

Код ошибки A7 — Датчик температуры горячей воды неисправен

Проверить наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

Код ошибки A9 — Датчик температуры горячей воды неправильно установлен

Проверить зону монтажа, при необходимости демонтировать датчик и повторно установить его с использованием теплопроводящей пасты.

Код ошибки d3 — На ST8 не обнаружена перемычка 161

При наличии перемычки правильно вставить штекер, проверить внешний ограничитель. В другом случае: имеется ли перемычка?

Код ошибки E9 — Сработал ограничитель в подающей линии

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на электронной плате, удалить воздух из прибора.

Код ошибки EA — Котел Bosch ZSC / ZWC не фиксирует пламя

Газовый кран открыт? Проверить давление в газовой сети, сетевое подключение, пусковой электрод
с кабелем и ионизационный электрод с кабелем.

Код ошибки F0 — Внутренняя неисправность

Проверить прочность подключения электрических штекерных контактов и пусковых линий, при необходимости заменить электронную плату.

Код ошибки CC — Датчик наружной температуры не обнаружен

Проверить датчик наружной температуры и соединительный кабель на отсутствие повреждений.

Любое оборудование может ломаться. Главное — быстро и эффективно устранить поломку. Для облегчения задачи газовый котел «Бош» выдает ошибки на дисплее. Эти символы указывают на причину неисправности. Вам остается найти расшифровку и приступить к поиску проблемы. А способы ее устранения мы опишем ниже.

Индикация «С4»

Появление на дисплее панели управления ошибки “C4”, как правило, является сигналом того, что существует неполадка в системе вентиляции в теплоносителе. В случае с котлом Bosch WBN 6000 — 18C RN главной причиной возникновения этой ошибки является поломка датчика, контролирующего работу вентилятора: дифференциального реле дыма или прессостата. Соответственно, устранить данную проблему в котле марки Бош поможет установка новой, исправной детали. Говоря конкретнее — прессостата. Однако^ прежде чем приступать к ремонтным работам необходимо прибегнуть к диагностической процедуре отопительной системы. Действовать в данном случае нужно по следующей схеме:

Отключить водонагреватель Бош с помощью центральной кнопки, расположенной на лицевой панели;
Отсоединить устройство от электропитания;
Остановить подачу газа с помощью крана.

После этих действий необходимо переходить к снятию деталей с корпуса водонагревателя.

Основные неисправности газовых котлов Бош

Среди основных неисправностей описываемых нагревательных систем стоит выделить низкое (упавшее) либо постоянно меняющееся давление, а также невозможность включить агрегат.

Почему падает давление в газовом котле Бош

Падает давление в основном из-за протечки воды в системе отопления. Как поднять давление в таком случае? Для устранения данной неполадки следует посмотреть, нет ли утечки во внешнем контуре, не открыт ли сливной кран, не испорчен ли расширительный бак.

Не включается газовый котел Бош, причины и решение

Как включить газовый котел Бош 2000 или другой похожий агрегат? Чаще всего причиной становится попавший на плату управления конденсат из-за недостаточной гидроизоляции этого узла. Также влага могла попасть внутрь по проводам.

Ещё одной причиной может стать поломка форсунок горелки. Необходимо проверить клапан для газа, вентилятор турбонаддува. При обнаружении неисправности потребуется отремонтировать (по возможности) или заменить поломанные детали.

Если бош-котел не работает только в каком-либо одном режиме, значит, настройка агрегата была произведена неверно. Второй вариант: сломана управляющая плата.

Газовый котел Бош не держит давление

Ошибки котла Бош газ 6000 или другой модели были описаны выше, но стоит остановиться подробнее на проблеме нестабильного давления.

Чтобы разобраться с вопросом постоянно скачущего давления, надо:

отключить агрегат, снять верхний ниппель (если при этом полилась вода, бак требуется менять);
если воды не было, а вышел только воздух, потребуется спустить теплоноситель из системы, открыв специальный сливной кран (при этом краны под котлом должны быть закрыты);
после слива воды подключить насос к ниппелю и накачать давление до параметра, указанного в паспорте изделия);
повторить процедуру накачки несколько раз;
добавить воду в систему.

Как запустить самодиагностику

Диагностика у котлов торговой марки «Бош» действует постоянно, так как каждый из датчиков работает в непрерывном режиме

В случае отключения одного из датчиков стоит обратить внимание на состояние агрегата. В момент запуска устройства происходит диагностика всех систем

Этот процесс и является самодиагностикой системы, обеспечивающей функционирование нагревательного прибора.

Таким образом вывод напрашивается сам за себя. Установить причину поломки в большинстве случаев достаточно просто. И прежде, чем обращаться к специалистам стоит попробовать устранить собственными силами, руководствовавшись рекомендациями по устранению неисправностей. Однако стоит помнить, что газовый котел – это источник повышенной опасности. Поэтому если проблемы связаны напрямую с подачей газа, необходимо будет вызвать газовиков.

Мне нравитсяНе нравится

Решение проблемы

Проблема заключается в том, что газовый клапан не открывается, а значит требуется запирающих катушек газового клапана. Сделать это можно в несколько простых шагов:

Выключаем котел.
Снимаем патрубок микроманометра.
Закручиваем винт пробоотборника.
Отсоединить разъемы с модуляционной катушки и с запирающих катушек.
Проверить при помощи мультиметра сопротивление катушек клапана.
Необходимо установить на приборе режим проверки сопротивления с пределом 200 Ом.
В пределах нормы модуляционной катушки, должно быть около 80-ти Ом.
Запирающая катушка в пределах нормы должна выдавать около 12-17 Ом.
Если в первой или второй паре контактов замечен обрыв цепи, значит катушка неисправна и требуется блока запирающих катушек.

Процесс замены:

Если после проверки мультиметр показал сопротивление в пределах нормы, тогда следует обратно подключить разъемы модуляционной катушки и к запирающим катушкам. Теперь можно обратно подключать электропитание и открывать кран подачи газа. Включаем котел, активируем программу нагрева системы отопления, задаем температуру, например 50 градусов Цельсия и ждем реакции от котла.

Котел должен работать в следующей последовательности:

активируется насос;
включается вентилятор;
начинает работать розжиг;
зажигается горелка.

Таким образом удалось устранить ошибку котла EA путем замены запирающей катушки газового клапана. Есть еще много разных проблем, которые можно решить самостоятельно, но если есть возможность, тогда лучше всего обратиться к специалистам. Они не только сделаю ремонт быстрым, но и профессионально, с гарантией.

Теперь вы знаете, как именно устранить ошибку EA котла Bosch своими руками, чтобы горячая вода снова бесперебойно поступала в квартиру или дом

Котел – является необходимым оборудованием, поэтому важно всегда выполнять правила эксплуатации, прописанные производителем. Таким образом удастся быстро решить проблему

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Особенности работы газового котла Bosch

Проверка работы прессостата котла Bosch

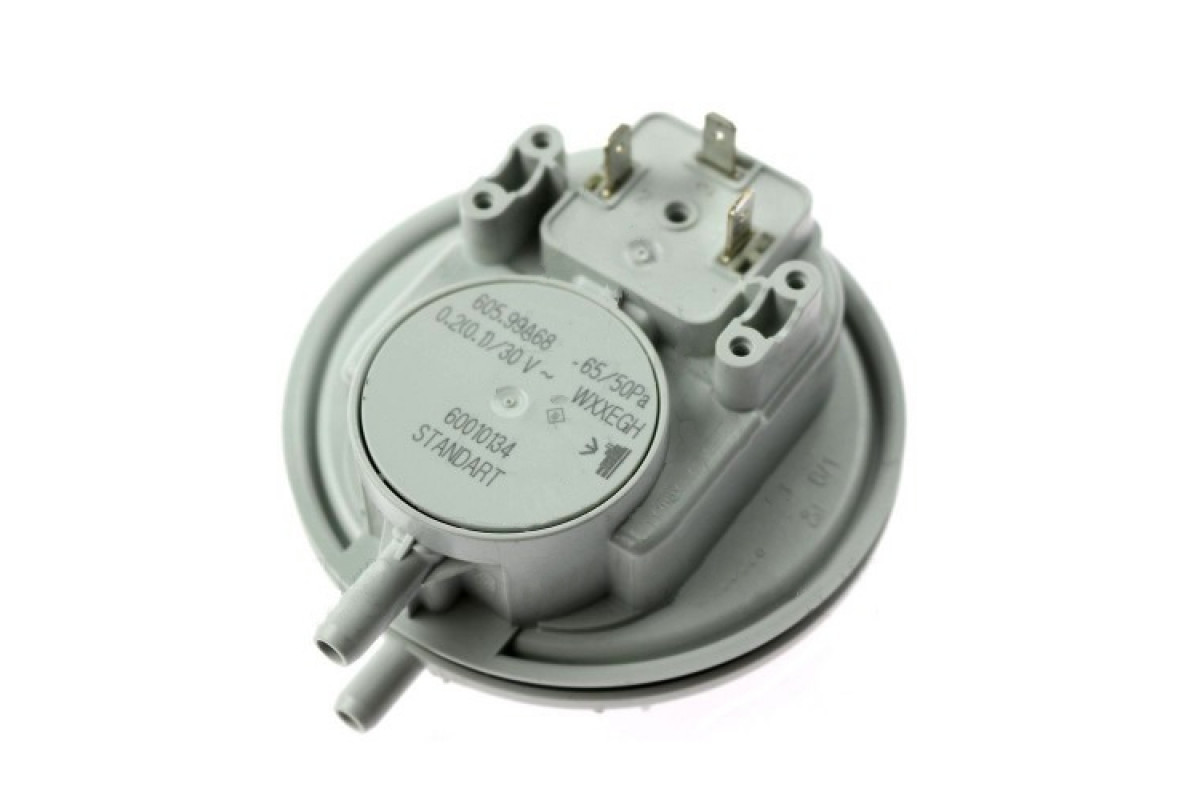

Прессостат газового котла. Располагается на верхней крышке котла

При ближайшем рассмотрении внутреннего устройства котла Бош можно заметить небольшой прессостат, расположенный в верхнем левом углу устройства. Он служит для контроля за работой вентилятора системы дымоудаления. Механизм запуска отопительного оборудования таков: при включении устройства запускается первым вентилятор, что приводит к автоматическому переключению прессостата. В случае неисправности данной детали, вентилятор не будет функционировать в правильном режиме и может повлечь задымление помещения. По этой причине, следующий шаг ремонтных работ — диагностика работоспособности прессостата с помощью мультиметра. В нормальном состоянии контакты прессостата должны быть разомкнуты. В противном случае эта деталь окажется неисправной, и ошибка “С4” будет устранена после замены данной запчасти. Порядок действий для осуществления диагностических работ следующий:

Отсоединить разъемы данного датчика;
Включить заранее подготовленный мультметр;
Установить на мультиметре режим прозвона цепи;
Осуществить проверку контактов.

Если контакты оказываются замкнуты, то это свидетельствует о том, что прессостат залип, и устранить ошибку “С4” котла Bosch поможет замена прессостата.

Другие неисправности

В котлах «Бош» встречаются неполадки, которые не отображаются в виде ошибки.

Не работает горелка

Необходимо проверить состояние и включить аварийный и пусковой выключатели. Если один из предохранительных автоматов неисправен, отремонтируйте его либо замените исправным устройством.

Также проводите диагностику контроллеров температуры, реле продуктов отвода. Сделайте профилактическую чистку топки, горелки, форсунок, труб отвода.

Нет искры, не происходит розжиг

Ищите проблему в:

Электроде розжига. Зачистите его, разместите ближе к горелке.
Горелке.
Запальном трансформаторе.

Шум и гул при включении котла

Проведите чистку деталей, в том числе теплообменника, от накипи. Солевые отложения мешают теплоотдаче, поэтому вода закипает и шипит. Если не удалить налет, узел перегреется и выйдет из строя.

Не включается горячая вода

Если при открытии смесителя нет горячей воды, осмотрите трехходовой клапан. При поломке его нужно сменить. Также убедитесь в исправности смесителя, прочистите трубы и фильтры от засоров.

Свист при розжиге горелки

Размер форсунок не соответствует давлению в газовой магистрали. Поменяйте их.

Черный дым и копоть

Необходима чистка блока розжига. Детали и отверстия забились пылью и грязью.

Хлопки, шум при розжиге

Что могло случиться:

Неправильно настроена подача газа.
Неправильно подобран размер форсунок.
Засорен дымоотвод.
Неверное строение дымоходной шахты.
Плохо работает вентиляция в помещении.

Надеемся, что, прочитав статью, вы определите причину поломки. Выполнить ремонт можно самостоятельно, если вы разбираетесь в технике. Однако помните: перед началом работ надо обязательно перекрыть подачу газа и воды.

Подробнее о котлах Bosch

Хотя компания предлагает широкую линейку газовых котлов, наибольшей популярностью пользуются двухконтурные.

Свое название они получили из-за того, что жидкость внутри устройства циркулирует по двум независимым контурам:

Популярность продукции Bosch обусловлена несколькими факторами:

экономный расход газа;
простая установка (относительно приборов других производителей);
почти бесшумная работа;
простое обслуживание;
отсутствие необходимости в обустройстве котельной;
продолжительный срок эксплуатации.

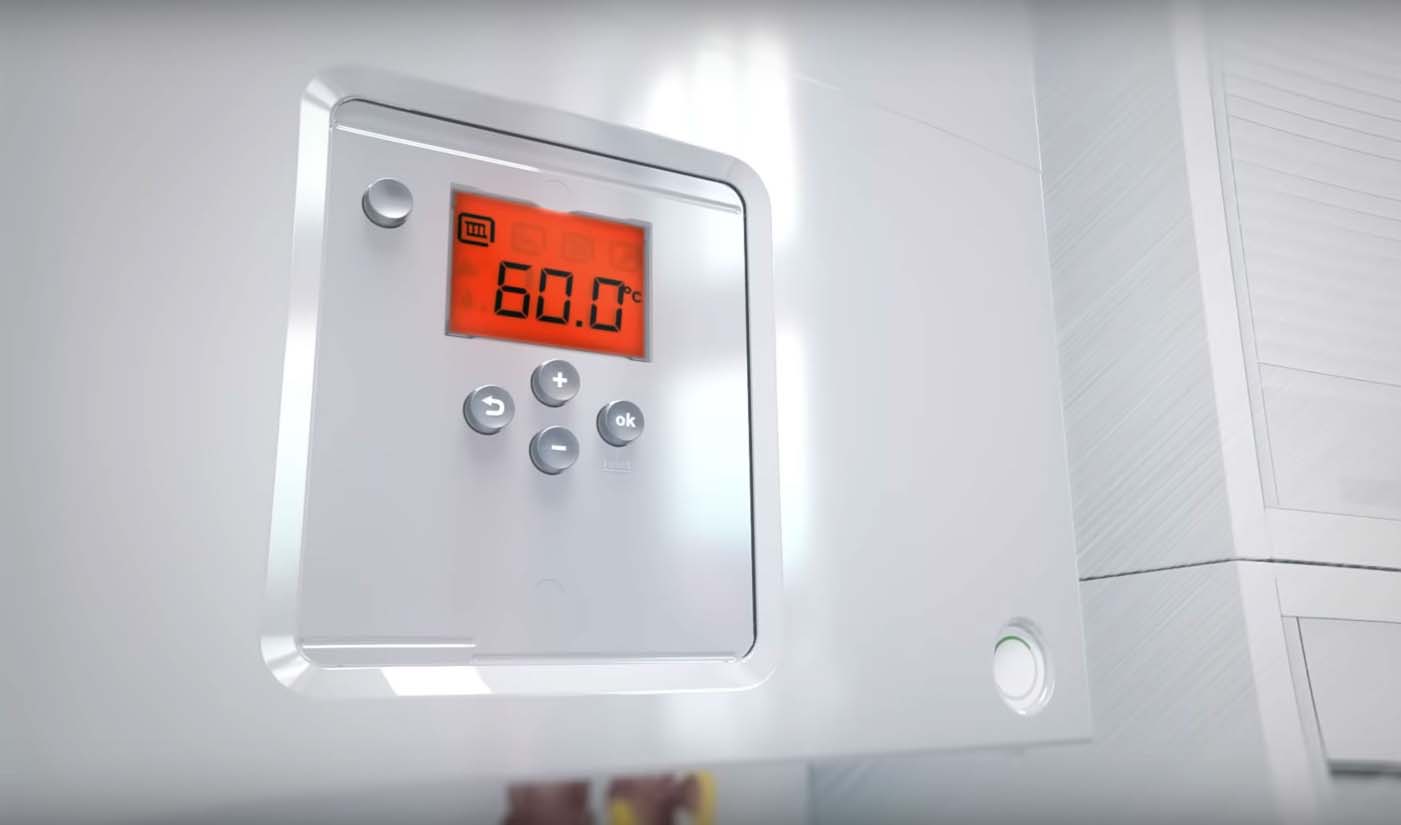

Все современные модели оснащены информационным дисплеем. На него выводятся основные сведения, касающиеся работы оборудования: температура, режим, давление в системе. А в случае возникновения проблем на дисплее появляется код ошибки. Иногда в инструкции по эксплуатации отсутствует расшифровка таких кодов.

Снятие прессостата

Замена прессостата — несложная, нетрудоемкая, но в то же время достаточно быстрая процедура. Первым этапом ремонтных работ является демонтаж неисправного датчика. Снятие залипшего прессостата в котле марки Бош не требует больших усилий и осуществляется по следующей схеме:

Отсоединить две импульсные трубки, расположенные в нижней части прессостата;
Отжать два фиксатора, расположенных в верхней части датчика;
Потянуть прессостат на себя и снять его с котла.

После демонтажа непригодного прессостата, необходимо приобрести новую деталь и приступать к ее установке. Продается она как в обычных строительных магазинах, так и на онлайн-маркетах. Средняя стоимость такой запчасти для ремонта котла марки Бош составляет 500-1000 российских рублей.

Как запустить самодиагностику

Самодиагностика — это функция, действующая в постоянном режиме. Ее обеспечивает система датчиков, подключенных к плате управления. Каждый датчик всегда включен и действует непрерывно.

Мало того, если контакты какого-либо элемента окисляются и датчик отключается, плата управления тотчас выдает ошибку, оповещающую о неполадках определенного узла или детали. Поэтому специально включить самодиагностику нельзя.

Однако, при запуске котла происходит опрос всех деталей с платы управления, экспресс-проверка состояния и работоспособности узлов котла. Некоторые пользователи называют этот процесс самодиагностикой, хотя, по сути, это просто быстрая проверка состояния систем агрегата.

Ошибки котла Bosch 6000

Всего существует несколько классификаций ошибок котлов от производителя Bosch: A, C, D, E и F. Чаще всего неполадки являются следствием неправильной установки или настройки оборудования. Для их устранения достаточно правильно указать необходимые значения либо заменить определенную деталь.

Ошибки котла Bosch 6000

Категория A

Ошибки, которые классифицируются системой символом A обычно являются самыми распространёнными. Они связаны с некорректно установленным оборудованием или поломкой в определенном узле. Практически всегда подобные неполадки можно устранить самостоятельно, не прибегая к помощи мастеров. В списке ниже представлено описание каждой ошибки и вариант её устранения:

A2 – свидетельствует о наличие посторонних газов, которые чаще всего расположены на камере сгорания. Обычно проблема исчезает после удаления грязи на теплообменнике.
А3 – система не обнаружила датчик температуры для отходящих газов. Проверьте правильность соединения проводов, а также убедитесь в наличии самого измерительного прибора. Нельзя исключать того факта, что температурный датчик попросту забыли подключить.
А6 – оповещает об отсутствии или повреждении датчика температуры, которые предназначен для камеры сгорания. Всё что нужно – выполнить проверку проводов на наличие повреждений и при надобности их заменить.
А7 – свидетельствует о неисправности температурного датчика горячей воды. Скорее всего, измерительный прибор полностью выше из строя в результате короткого замыкания. Выход в такой ситуации один – полная замена датчика и проводки.
А9 – термодатчик горячей воды установлен неправильно. Снимите его, добавьте термопасты и установите заново.
Ad – система не может обнаружить термодатчик котла. Проверьте правильность установки оборудования и при необходимости проконсультируйтесь с мастерами.

Данные ошибки обычно возникают в результате физического воздействия, поэтому ремонт котла не требует больших денежных вложений.

Категории C, D, E, P и F

Данные ошибки довольно редко встречаются на котле бош 6000, однако с ними также можно столкнуться. Как и в предыдущем случае – читайте описание сбоев ниже:

С6 – реле давления не замыкается или поврежден. Достаточно снять реле и убрать скопившийся конденсат из трубок. Лучше всего с поставленной задачей справляется обычный фен.
С7 – проверьте работу вентилятора, а при необходимости замените его.
СЕ – свидетельствует о слишком низком давлении в отопительной системе. Когда индикатор находится в красной области, то достаточно долить воды через кран подпитки. Если же в зеленой, то здесь без помощи опытных мастеров не обойтись.
D4 – слишком большой перепад температур. Необходимо убедиться в правильности работы байпасного клапана и насоса.

Принцип работы клапана

D7 – оповещает о неисправности газовой арматуры. Скорее всего, необходимо заменить поврежденный соединительный провод.
Е0 – проблемы с платой, поэтому лучше обратиться к мастерам или заменить её самостоятельно.

Плата котла bosch

F0 – внутренняя неисправность. Проверьте плотность подключения штекерных контактов и проводов к плате.
P – тип котла не установлен. В случае с Bosch 6000 необходимо ввести значение 31.
SE – оповещает о том, что система отопления недостаточно заполнена водой. Попробуйте добавить жидкости, так как обычно этого достаточно.

Здесь были представлены основные ошибки, появляющиеся на котле бош 6000. Если вы не разбираетесь в ремонте подобного оборудования, то лучше обратиться к специалистам.
