Что такое открытая система отопления

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

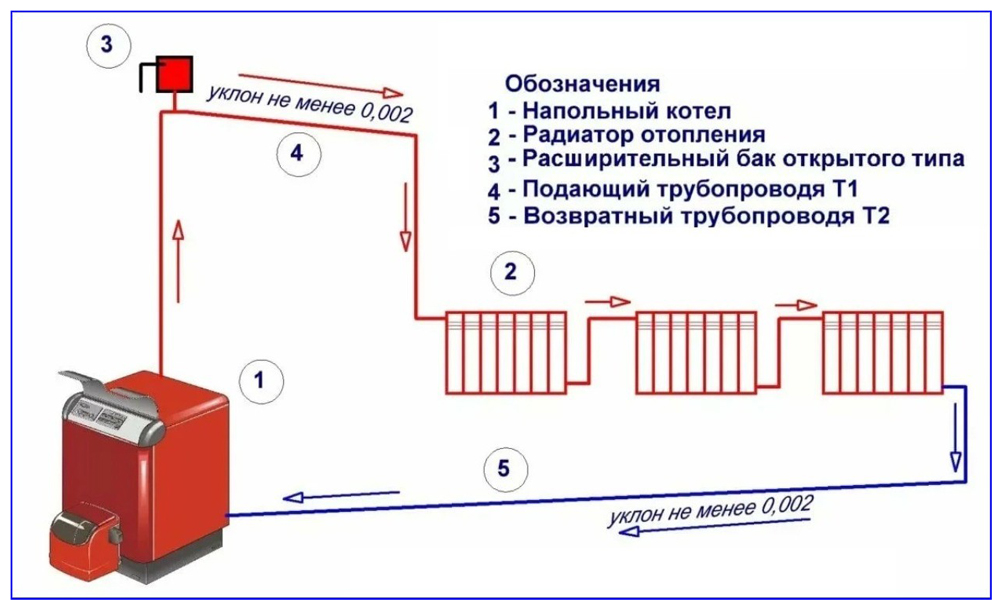

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Монтаж труб и разводки для отопительных систем

Система труб, разводка отопительных приборов – безусловно, самая важная часть системы отопления. Именно эта составляющая отвечает за надежность всей системы.

В то время, как остальные составляющие системы можно с легкостью заменить, замена труб – длительный, трудоемкий и неоправданный в некоторых случаях процесс. Поэтому разводка должна обеспечить качественную работу системы отопления во время всего периода эксплуатации дома.

Лучше всего предусмотреть монтаж продукции проверенных отечественных или зарубежных производителей таких, как REHAU или KAN-THERM. Качество выпускаемой этими компаниями продукции считается эталонным, поэтому производители гарантируют долговечность и страховку в случае выявления заводского брака. На рынке трубных систем REHAU и KAN-THERM – ведущие производители, занимающие около 80% всей продукции.

Одними из лучших трубных систем от зарубежных компаний считаются системы с натяжным кольцом. Обжим фитинга подобных систем происходит благодаря натяжному кольцу (в честь которого и была названа система). Это исключает использование уплотнительных прокладок и обеспечивает максимальную герметичность.

Высокая скорость установки систем с натяжным кольцом обеспечена работой монтажника с помощью гидравлического пресса. Это позволяет не только быстро завершить монтажные работы, но и полностью исключает возможность ошибиться при установке оборудования и самой разводки.

Достоинства и недостатки

Отопление открытого типа имеет ряд преимуществ:

• все помещения равномерно прогреваются;
• открытая система не нуждается в циркулярном насосе, который часто выходит из строя;
• отсутствие шума и вибрации;
• не зависит от электропитания.

Есть и ряд недостатков. Во-первых, высокая цена, которая обусловлена необходимостью покупки труб большого диаметра. Во-вторых, необходимо просчитывать уклон на участках горизонтальных труб, что усложняет монтаж системы. В-третьих, есть риск того, что вода в расширительном баке замерзнет – именно от этого открытая система часто повреждается.

https://youtube.com/watch?v=8lRSlB0fGX4

Открытая система отопления предусматривает и неудобные для пользователя ограничения: максимальная длина трубопровода – 30 метров, в качестве теплоносителя нельзя использовать антифриз. Расширительный бак не закрывается, и попадание кислорода в систему снижает срок службы радиаторов и труб из-за возможной коррозии.

Какую замкнутую систему выбрать для частного дома

При выборе конструкции надо ориентироваться не только на свои предпочтения, но и на особенности здания. Тогда отопление будет работать максимально эффективно.

• Для небольшого дома с площадью каждого этажа 80–100 кв. м подойдет однотрубная конструкция. Она быстро устанавливается и требует минимум затрат.
• Для крупного здания с маленькими комнатами оптимальна тупиковая схема, «ветки» которой можно расположить в любом направлении. Ее рекомендуется выбирать для домов, которые планируется модернизировать. Достаточно будет кинуть дополнительную «ветвь» в пристройку или новую комнату.
• Петля Тихельмана подходит для помещений с минимумом углов и дверей. Этот вариант плохо вписывается в старые постройки со сложной планировкой.
• При разнозначной возможности установки тупиковой или попутной системы выбирайте попутную, поскольку она практически не требует регулировки.
• Лучевая теплосистема особенно рекомендуется для помещений с большим числом радиаторов. Отопители будут одновременно нагреваться и иметь одинаковую температуру.
• Замкнутые контуры можно комбинировать между собой. Например, на первом этаже, где много дверей и перегородок, установить встречную петлевую конструкцию, а на втором, более свободном – кольцо Тихельмана.
• Вертикальные конструкции устанавливают в домах выше одного этажа. Для теплокоммуникаций с верхней разводкой нужен чердак, который придется утеплять. Нижняя подача удобна для строящихся объектов – можно отапливать отстроенные нижние этажи, пока верх здания не готов.

При выборе схемы надо отталкиваться от параметров конкретного строения. Поэтому в этом вопросе положитесь на мнение специалиста, составляющего проект. Только, имея опыт, можно подобрать конструкцию, которая будет равномерно прогревать все комнаты и работать без сбоев.

Системы оборудования для отопления

Инженерное обеспечение жилых и нежилых помещений в большинстве случаев обязательно включает отопление и горячее водоснабжение. Назначение отопительной системы – в поддержании комфортной температуры в помещениях при наиболее оптимальных затратах ресурсов.

Системы, использующие теплоноситель, имеют схожую конструкцию вне зависимости от вида теплоносителя и источника тепла, и используют следующее оборудование для отопления:

• нагревательный котел, в котором теплоноситель достигает рабочей температуры;
• система труб, по которым теплоноситель транспортируется по помещениям здания;
• радиаторы отопления, основная задача которых – отдавать тепло;
• нагревательный элемент, работающий от твердого или жидкого топлива, электричества, газа;
• запорная арматура (вентили, краны и т.д.);
• измерительная и предохранительная арматура;
• дополнительное оборудование.

Типы схем открытого теплоснабжения

В открытой схеме системы отопления движение теплоносителя осуществляется двумя различными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительное или искусственное побуждение от насоса. Выбор схемы зависит от этажности и площади постройки, а также от предполагаемого теплового режима.

Естественная циркуляция в отоплении

В гравитационной системе отсутствует какой-либо механизм для обеспечения движения теплоносителя. Процесс осуществляется исключительно за счет расширения горячей воды. Для работоспособности схемы предусматривается разгонный стояк, высота которого – не менее 3,5 м.

Если пренебречь установкой вертикального транзитного стояка, то высока вероятность, что теплоноситель, поступающий от котла, не будет развивать достаточную скорость

Система теплоснабжения естественного циркуляционного типа оптимально подходит для построек площадью до 60 кв. м. Максимальной протяженностью контура, способного обеспечить теплом, считается магистраль 30 м. Немаловажный фактор – высота строения и этажность дома, позволяющая монтировать разгонный стояк. Схема естественной циркуляции не подойдет для низкотемпературного режима применения. Недостаточное расширение теплоносителя не создаст должного давления в системе.

Возможности самотечной схемы:

1. Подключение к теплым полам. На водяной контур, ведущий к полу, монтируется циркуляционный насос. Остальная система функционирует в обычном режиме. При отключении электричества дом продолжит отапливаться.

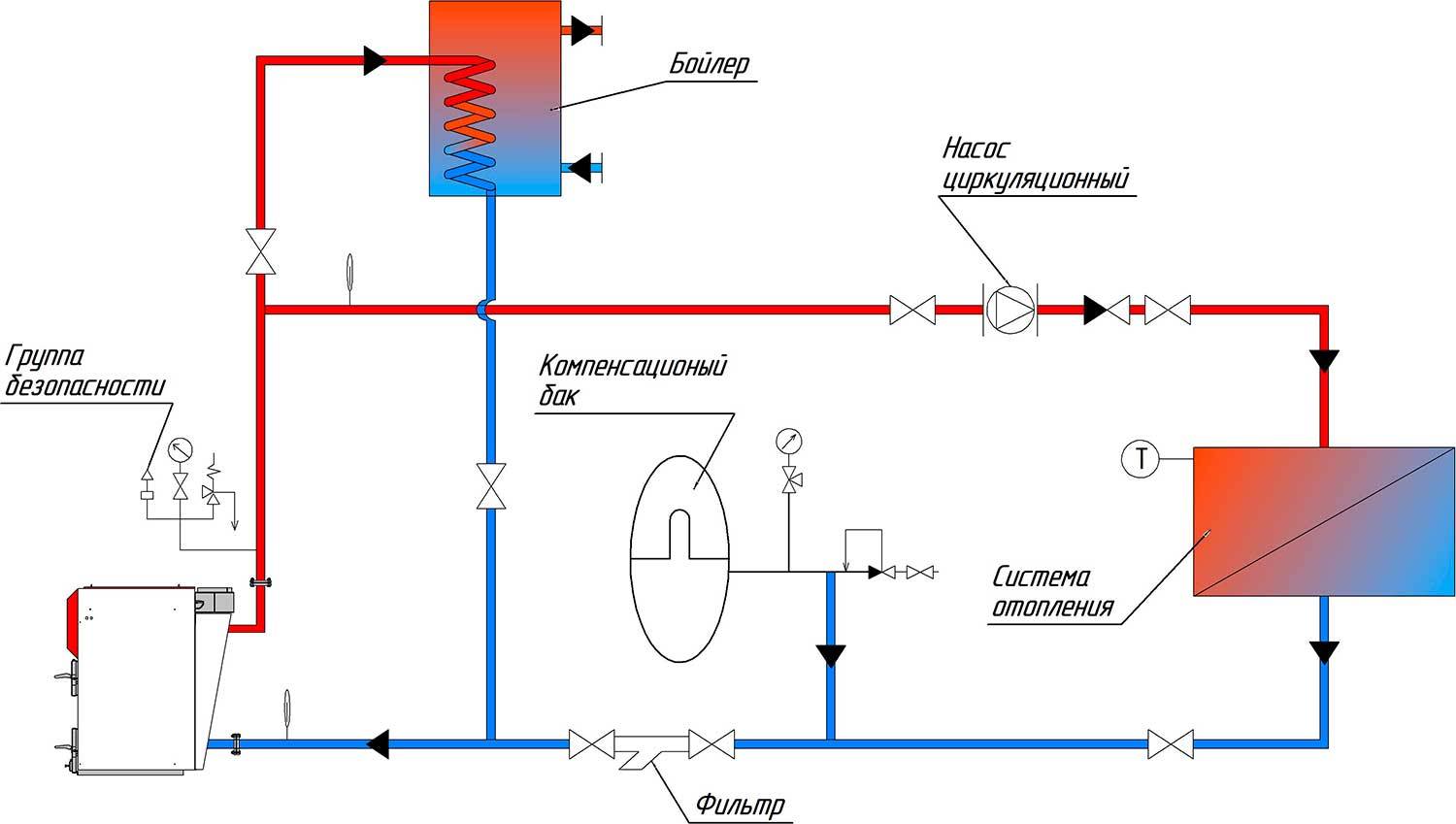

2. Работа с бойлером. Нагревательный прибор монтируется вверху системы – немного ниже расширительного бака.

Для обеспечения бесперебойной работы на бойлер можно установить насос. Тогда схема теплоснабжения и производства ГВС автоматически переходит в разряд принудительных вариантов. Дополнительно монтируется обратный клапан, предотвращающий рециркуляцию теплоносителя.

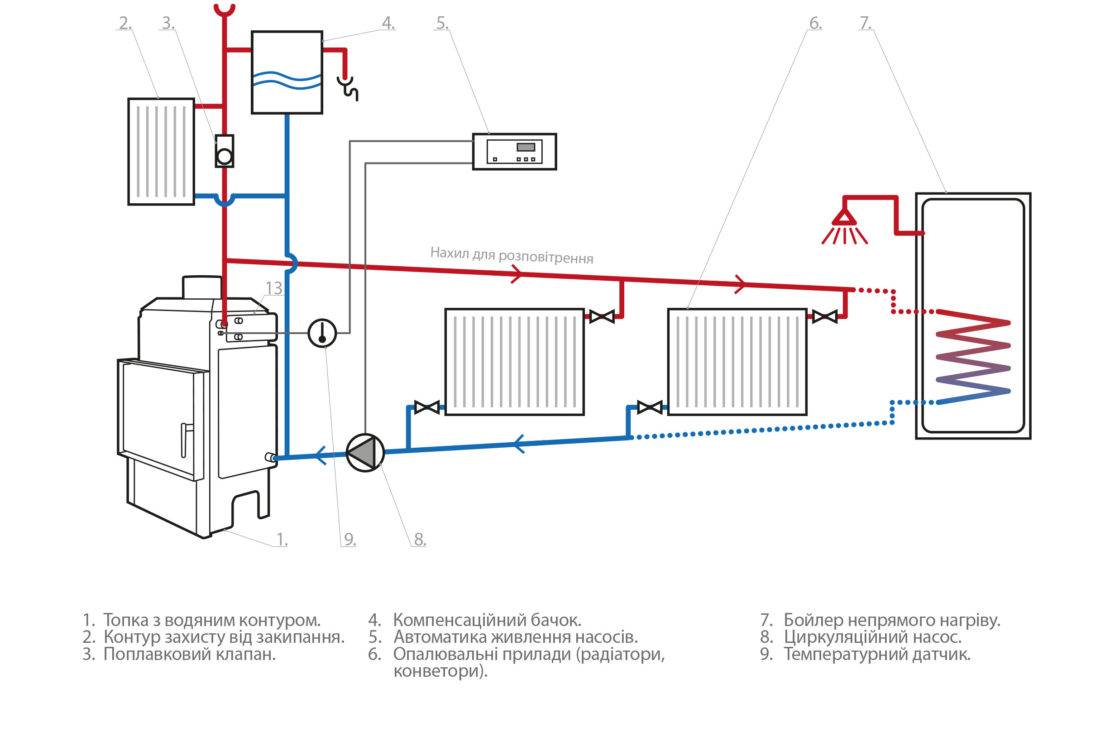

Принудительная система с насосом

С целью повышения скорости теплоносителя и сокращения времени на обогрев помещения, встраивается насос. Движение потока воды увеличивается до 0,3-0,7 м/с. Интенсивность теплоотдачи возрастает, и ветви магистрали прогреваются равномерно.

Насосные схемы сооружают как открытого, так и закрытого типа. В открытых контурах расширительный бачок устанавливается в наивысшей точке системы. Присутствие насоса позволяет увеличить трубопровод между отопительным котлом и батареями, как по высоте, так и по протяженности (+)

1. Схема со встроенным насосом энергозависима. Чтобы обогрев помещения не прекращался при отключении электричества, насосное оборудование размещается на байпасе.
2. Насос устанавливается перед входом в котел на обратной трубе. Расстояние до котла – 1,5 м.
3. При установке насоса учитывается направление движения воды.

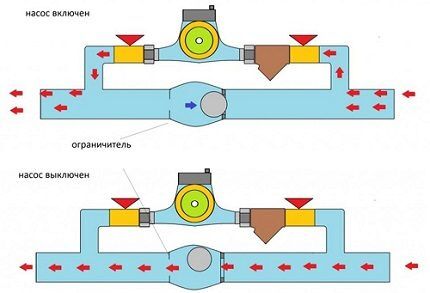

На обратке монтируются два отсекающих крана и обводное колено с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если напряжение отсутствует, то вентили надо открыть – система перестроится на естественную циркуляцию.

На подающем трубопроводе надо установить обратный клапан. Элемент размещается сразу после котла и предотвращает рециркуляцию теплоносителя при работе насоса

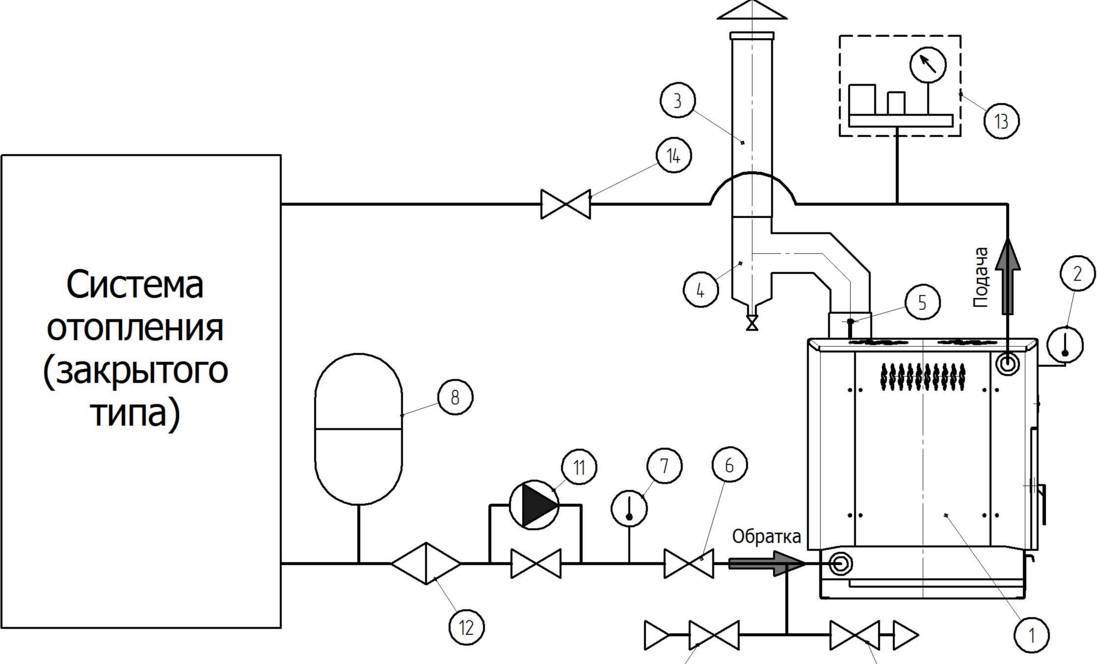

Закрытая система и ее отличия

Это отопительная конструкция, в которой циркуляция теплоносителя по трубам осуществляется принудительно с помощью специального насоса, а для его работы требуется подключение к электросети. Принцип работы закрытой установки практически не отличается от открытой:

• Теплоноситель разогревается в котле.
• Потом насос выталкивает разогретый теплоноситель.
• Разогретая вода проходит через все радиаторы, что приводит к нагреву воздуха в помещении. Трубы в доме могут ставиться как угодно, циркуляция по ним осуществляется с помощью насоса.
• Через некоторое время остывший теплоноситель возвращается обратно в котёл.

Для нормального функционирования также требуется установка расширительного бака, с помощью которого можно контролировать давление. Опытные инженеры рекомендуют отдать своё предпочтение мембранным бакам. Он позволяет снизить или повысить давление в короткие сроки, что критично для закрытой установки.

Справка! В случае установки закрытой системы отопления, трубы можно располагать любым способом, поскольку циркуляция будет происходить за счёт работы насоса.

Преимущества:

• Простой монтаж.
• Необязательно контролировать уровень жидкости.
• Разрешается использовать антифриз.
• Допускается регулирование температуры за счёт уменьшения или увеличения количества воды.
• Есть возможность установки автоматической регуляции давления.

Недостатки:

• Требуется подключение к стабильной электросети.
• Рекомендуется подключить аварийный источник питания.
• Расширительные мембранные баки довольно объёмные.
• Чтобы насос работало бесшумно, следует произвести звукоизоляцию технического помещения.

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

• Котел;
• Расширительный бак;
• Трубопроводы;
• Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

• Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
• Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
• Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

• Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
• Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
• Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Выбор и монтаж насоса

Чтобы выбрать насос, нужно учесть целый ряд факторов:

• Какой именно теплоноситель будет использоваться, какой будет его температура.
• Длина магистрали, материал труб и их диаметр.
• Сколько радиаторов (и каких именно – чугунных, алюминиевых и т.д.) будет подключено, каков будет их размер.
• Количество и виды запорной арматуры.
• Будет ли автоматическое регулирование, и как именно оно будет организовано.

При монтаже насоса на «обратке» продлевается срок службы всех частей контура. Перед ним также желательно установить фильтр для предотвращения поломки крыльчатки.

Перед установкой насос обезвоздушивают.

Выбор теплоносителя

В качестве теплоносителя может использоваться вода, а также один из антифризов:

• Этиленгликоль. Токсичное вещество, которое может привести к летальному исходу. Поскольку протечки все же полностью исключить нельзя – лучше его не использовать.
• Водные растворы глицерина. Их использование требует применения более качественных уплотнительных элементов, деталей из неполярных резин, некоторых видов пластмасс;. Может потребоваться установка дополнительного насоса. Вызывает повышенную коррозию металла. В местах нагрева до высоких температур (в районе горелки котла)  возможно образование ядовитого вещества – акролеина.
• Пропиленгликоль. Это вещество нетоксично, мало того, оно используется в качестве пищевой добавки. На его основе изготавливаются эко-антифризы.

При превышении температуры антифриза он разлагается. При этом образуются кислоты, вызывающие коррозию металла, и твердые осадки, оседающие на стенках труб и внутри радиаторов и ухудшающие движение теплоносителя.

Антифризы также склонны к протечкам, они являются бичом систем с большим количеством резьбовых соединений. Его применение обосновано в том случае, если система отопления может надолго оставаться без присмотра в морозные дни.

Обычную воду в качестве теплоносителя также не рекомендуется использовать: она насыщена солями и кислородом, что приводит к образованию накипи и к коррозии труб и радиаторов.

Обязательно дополнительно прочтите про выбор теплоносителя для системы отопления. В этом вопросе нет мелочей, а нюансов – очень много.

Подготовка воды для системы отопления заключается в ее умягчении (детальнее читайте тут).

Это происходит следующим образом:

• Кипячением: углекислый газ улетучивается, некоторые из солей (но не соединения магния и кальция) выпадают в осадок;
• Использованием химических веществ, умягчитель воды для системы отопления – это ортофосфат магния, гашеная известь, кальцинированная сода. Все соли становятся нерастворимыми и выпадают в осадок, для устранения остатков которого воду нужно подвергнуть фильтрации.
• Дистиллированная вода в системе отопления является идеальным вариантом.

Обязательно рекомендуем уделить 5 минут своего времени и в видео формате посмотреть обзор, в котором сравниваются эти системы, приводятся технические решения.

Надеемся, что разница между естественной и принудительной циркуляций вам понятна. И вы выберете оптимальный для себя тип системы отопления.

Будем благодарны, если нажмете на кнопки социальных сетей. Пусть и другие почитают этот материал. Приглашаем вас также вступить в нашу группу в сети Вконтакте. До встречи!

Строение и нюансы

В общем виде открытая система отопления состоит из котла, расширительного бака, радиаторов и труб прямого и обратного видов. Разогретый до значительной температуры теплоноситель стремится вверх при выходе из котла, поскольку снизу на него давит холодная вода, подающаяся из обратки.

Принцип работы открытой отопительной системы.

Особенности эксплуатации

Так как нагретые тела расширяются, излишки горячей воды должны куда-то «уйти». Радиаторы и трубы не в состоянии вместить этот объем: для данных целей открытая отопительная система имеет расширительный бак, куда и стекаются все остатки воды. Остыв, они отправляются обратно в систему. При таком механизме отопления бак должен располагаться максимально высоко — например, на чердаке.

Бак не закрывают крышкой – вода должна насыщаться кислородом. Из-за этого нюанса механизм был назван открытым.

Кроме того, во избежание появления воздушных пробок, препятствующих нормальной работе, схема предусматривает обязательный контроль воды в баке. Другая особенность открытой системы – это медленная циркуляция воды, соответственно, и нагрев ее должен быть постепенным.

Расположение бака в системе.

Нельзя допускать кипения — от этого изнашиваются все составляющие элементы (трубы, радиаторы). Если зимой обогрева по каким-либо причинам не требуется, воду нужно слить, чтобы она не замерзла.

Особенности двухтрубных схем

Самой распространенной схемой подсоединения радиаторов считается двухтрубная, она предусматривает одновременное применение двух контуров. Подача горячего теплоносителя от котла осуществляется по одной ветке, вторая отводит охлажденную воду, которая снова возвращается для обогрева. При этом достигается максимальное прогревание всех отопительных блоков.

Данная схема отличается высокой эффективностью и обеспечивает равномерное распределение тепла по всем обогреваемым помещениям. Как правило, трубы уходят под пол или за плинтус, легко скрываются за мебелью и текстилем, поэтому дизайнеры интерьеров отдают преимущество именно этому способу прокладывания труб.

Если сравнивать с 1-трубном аналогом, то там циркуляция производится по единому трубопроводу. Из-за этого ближайшая к котлу батарея всегда намного горячее, чем последняя в этой цепочке – холодная комната всегда в самом конце контура.

Визуальное отличие – байпас (соединительная трубная перемычка у радиатора), что обеспечивает бесперебойную работу теплоносителя даже при временном отключении одного радиатора. Когда составляется однотрубный проект, используют трубу большего сечения, но разница в затратах на эти разводки несущественная.

Основные достоинства в использовании двухтрубного типа отопления

Двухтрубный контур имеет свои достоинства и недостатки. Среди очевидных «плюсов» обычно указывают:

• Двухтрубный контур – это возможность автономной регулировки уровня тепла в отдельных помещениях (при наличии терморегулирующих головок).
• В несколько отопительных приборов подается теплоноситель одной температуры, притом будет тепло даже в отдаленных от котла комнатах.
• Выход из строя какого-либо отопительного прибора не повлияет на функционирование остальных батарей.
• При обнаружении течи есть возможность перекрыть одну батарею и произвести ремонт или демонтаж без отключения всей тепловой цепи.
• Двухтрубная схема рекомендована для поддержания стабильной температуры в частных домах и коммерческих корпусах большого метража, включая линейную архитектуру большой протяженности.
• При необходимости добавляют дополнительные радиаторы без существенной модернизации системы.

Каждый радиатор предполагает подведение пары трубопроводов, один на подачу, второй – «обратка». Объем монтажных работ удваиваются. Поэтому среди минусов называют:

более сложный монтаж, чем у однотрубных схем, где важно не перепутать две линии общей схемы;
потребность в дополнительных соединительных элементах.

Эффективная работа системы требует дополнительных расходов на трубы, которые прячут в пол, но она окупается за счет высокого КПД. Двухтрубная система отопления из полипропилена или другого полимера обойдется дешевле.

Точки подсоединения радиатора к трубам

Современные радиаторы отличаются по разным параметрам – металл, конфигурация, способ установки. У классических батарей (чугун, биметалл, сталь) есть четыре коллектора, куда подсоединяются трубы – 2 отверстия снизу и 2 сверху. Также бывают модели с 2-мя патрубками. На отверстия, к которым трубы не подсоединялись, закрываются заглушками.

Перед приобретением и установкой радиатора необходимо удостовериться, что он подходит для двухтрубной системы отопления с верхней и нижней разводкой. Подача теплоносителя идет к верхней точке, обратка – с нижней.

Каким бы ни был тип радиатора, конструктивно это металлический блок прямоугольной формы, оснащенный двумя парами коллекторов. Для обеспечения герметичного соединения полагаются такие комплектующие:

•  муфта комбинированная;
• кран шаровый (перекрывающий);
• кран Маевского;
• переходник радиаторный;
• заглушки радиаторные.

Кран Маевского – это воздуховыпускной клапан, который устанавливается в верхней точке одного из радиаторов. В остальных отопительных приборах заглушками закрывают незадействованные входы/выходы.

Четыре точки подключения радиатора обеспечивают его адаптивность к любой схеме. Патрубки для подсоединения труб располагаются сбоку и снизу, что гарантирует практичный способ подсоединения.
