Система отопления петля тихельмана: схема и расчёт - rmnt - 13 февраля - 43092095514

Технология установки петли Тихельмана в частном доме

Правила формирования схемы отопления Тихельмана для двухэтажного дома просты:

основной конструкционный элемент – насос гидравлического типа;
формируется общий стояк отопления;
на каждый этаж выкладывается собственная петля;
диаметр труб и батарей выбирается по отдельности для каждого этажа;
в контур попутки установить балансировочный кран – на каждый отдельный этаж.

Обвязка на котел

Различается открытая и закрытая двухтрубная сеть с попутной циркуляцией теплоносителя. Поскольку радиаторов подключается более 10 штук, продавить плечо гравитационными силами невозможно, потому на выходе по трубопроводу подачи монтируется система безопасности из автоматического воздухоотводчика, клапана стравливающего и водомера.

На магистрали возвратной циркуляции врезаются:

циркуляционный насос, мощность которого определяется в соответствии с показателями гидравлического сопротивления сети;
перед насосом интегрируется сетчатый грязевой фильтр;
после насосного оборудования врезается тройник для присоединения расширительного бака, манометра нижней точки;
в зоне монтажа группы безопасности врезается сливной или заправочный патрубок.

Обвязка трубопроводов

Для верхней и нижней разводки подбираются трубы PPR. При условии скрытой выкладки покупается трубопровод PEX с фитингами надвижного типа. Если трубы прокладываются в плотных основаниях, обязательно применяется теплоизоляционная оболочка.

Подбор сечения трубопровода:

Теплопотери дома в 150 м2 не более 15 кВт – сечение внутреннего туннеля не более 20 мм. Применяются такие трубы для внутренних магистралей сети с батареями до 8 единиц. Насос выбирается 25-40.
Теплопотери дома площадью в 250 м2 в пределах 15-27 кВт – сечение труб до 25 мм, насос 25-60.

Арматура

Чтобы система Тихельмана в двухэтажном доме работала исправно, ее укомплектовывают запорной арматурой, которая позволяет установить температурный режим в каждой комнате.

Балансировать петлю поможет метод статистической регулировки с использованием вставок вместо регулировочных клапанов. Вставки снижают условный проход на заданную величину. Устанавливают кольцевые уплотнители в точке резьбового подключения радиатора. Изготовить уплотнения в виде колец несложно из куска плотной резины.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.

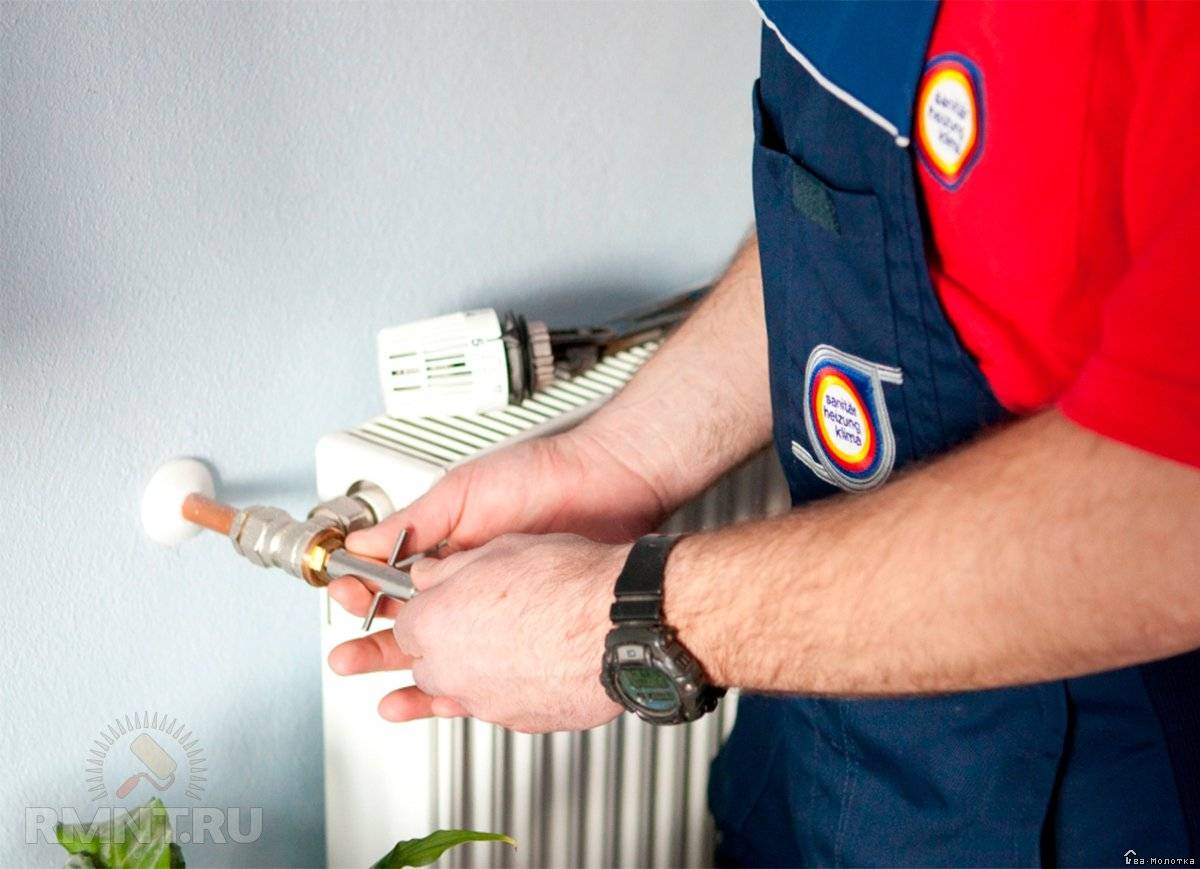

На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

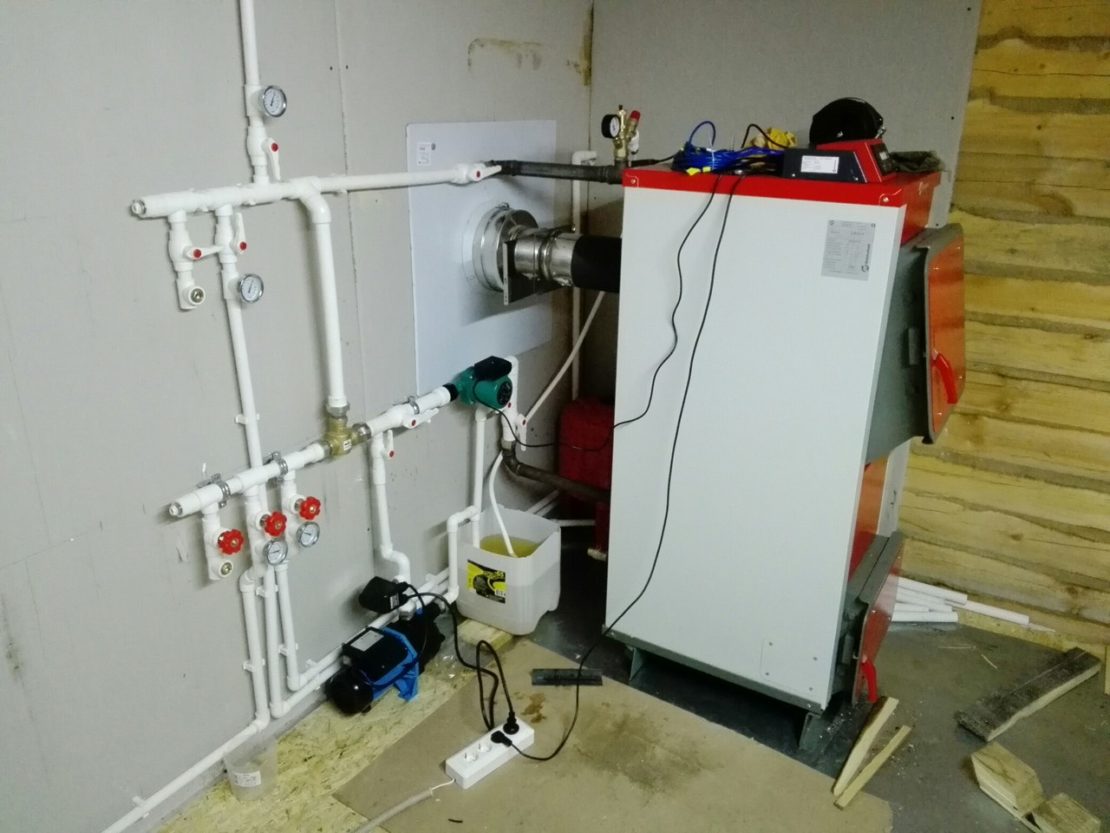

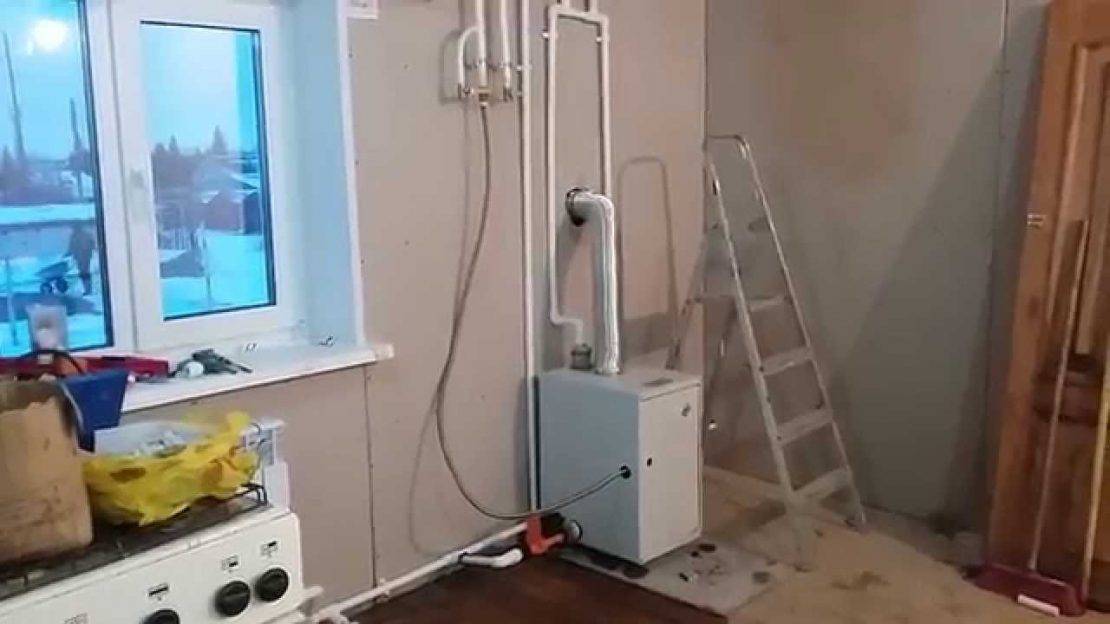

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома. Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

На патрубке подпитки.
По обеим сторонам насоса.
У расширительного бака.
На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

Отводящую ветку магистрали надо располагать ниже подающей.
Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
Бак расширительный должен быть установлен выше котла отопления.
На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
Расширительный бак должен устанавливаться в отапливаемом помещении.
Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
Для каждого этажа рекомендуется монтаж по отдельной схеме.

Монтаж

Для монтажа рассматриваемой в статье системы отопления потребуется не так уж и много инструментов. Это:

паяльник для монтажа пластиковых труб ;
ножницы для резки пластиковых труб;
шейвер (если приобретены трубы с наружным армированием).

Первым делом выполняется разметка на стенах под каждую батарею. Их нужно устанавливать под каждым окном – это будет препятствовать стеканию холодного воздуха на пол. Чтобы батарея полностью выполняла свою роль, ее длина должна быть не меньше 70% от ширины оконного проема

Также важно выдерживать расстояние:

От подоконника – 10–12 см.
От стены – 3–5 см.
От пола – 8–12 см.

Приобретая батареи, необходимо принять во внимание эти требования. Используя горизонтальную разметку, нужно отметить места, в которых будут установлены крепежные элементы с таким расстоянием, чтобы установленный крепеж находился между секций установленной батареи

Используя горизонтальную разметку, нужно отметить места, в которых будут установлены крепежные элементы с таким расстоянием, чтобы установленный крепеж находился между секций установленной батареи

Перфоратором в стене сверлятся отверстия, в которые устанавливаем крепеж. Теперь нужно подготовить батареи. Если они с завода обтянуты пленкой, то ее пока не нужно снимать. Придерживаясь плана, устанавливаем воздухоотводчики, термостаты и шаровые краны. Вешаем батареи на свои места и строительным уровнем выполняем проверку горизонтальности их положения. Далее выполняется пайка труб

Важно не забывать, что необходимо соблюдать уклон основной магистрали. Байпас с насосом лучше установить на обратке перед котлом

В обязательном порядке нужно установить расширительный бачок и блок с элементами группы безопасности. Однотрубную систему отопления необязательно заполнять водой с нижней точки, так как все равно каждый радиатор будет с воздухом, который нужно стравить. Если установлена автоматическая система воздухоотводчиков, то они сами справятся с этой задачей.. Осталось запустить котел и проверить работоспособность собранной своими руками однотрубной системы

Осталось запустить котел и проверить работоспособность собранной своими руками однотрубной системы.

Петля Тихельмана своими руками

Обвязка для петли Тихельмана в системе отопления

При самостоятельном монтаже такой конструкции нужно обращать внимание на следующие моменты: тип и размеры используемых труб, подбор мощностей задействованных компонентов и их обвязку. Также надо учитывать, что конфигурация с перепадами высоты (с прокладкой труб над дверным проемом) требует отвода воздуха и обеспечения слива. Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, отличающейся большей длиной путей

Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, отличающейся большей длиной путей.

На подаче размещаются компоненты, отвечающие за безопасность системы. Они включают в себя манометр, клапан для стравливания и устройство автоматического сброса воздушных масс. Открытая конфигурация предполагает вертикальную проводку пути до начала уклонения, при этом в высшей точке помещают расширитель. После этого магистраль ведется к оставшимся компонентам сети.

На обратном пути устанавливают насос, мощности которого должно хватать для нейтрализации сопротивления гидравлики. В обвязочную систему для котла входят запорные арматурные элементы, монтируемые рядом с ним на обе трубы и поблизости от расширительного бака. Также их крепят по бокам насоса и на находящийся возле него подпиточный патрубок.

Однотрубная система отопления. Особенности однотрубной системы отопления

Однотрубная система отопления фактически представляет собой замкнутое кольцо труб, по которым циркулирует теплоноситель. Помимо собственно труб, в отопительной магистрали присутствуют два основных элемента: котел и радиаторы отопления. Кроме того, в систему включается коллектор, запорно-регулирующая арматура, группа безопасности, расширительный бак и т.п. вспомогательное оборудование.

Нагретая котлом вода поступает в магистраль и подается на первый радиатор отопления. Выйдя из него, вода по магистрали подается на второй радиатор отопления и т.д. из последнего радиатора теплоноситель по обратной трубе возвращается в котел и цикл повторяется.

Поскольку в каждом из радиаторов за счет интенсивного теплообмена происходит понижение температуры теплоносителя, нагрев последнего радиатора будет минимальным, тогда как первый радиатор может иметь ту температуру, на которую выставлен котел.

Данный момент является главной особенностью однотрубных систем. При альтернативной двухтрубной схеме теплоноситель почти без потери температуры распределяется по подающей трубе, от которой через ответвления происходит забор воды на радиаторы. Поэтому температура каждого из радиаторов будет почти одинаковой. Появление некоторой разницы возможно лишь при большой длине магистрали.

Решить проблему недостаточного нагрева последнего радиатора в кольце однотрубной системы можно тремя способами:

Повысить температуру нагрева воды . Этот способ наиболее прост в реализации, однако на практике применяется крайне редко по причине увеличения расходов на энергоносители. Кроме того, может возникнуть проблема перегрева первых радиаторов в системе.
Увеличить тепловую мощность оконечных отопительных приборов . Достигается это увеличением количества секций, что влечет за собой ощутимое удорожание всей конструкции.
Включение в систему циркуляционного насоса . При интенсивном кругообороте теплоносителя он не успевает полностью отдавать энергию в первых радиаторах и подается горячим даже на последние теплообменники. Данный способ наиболее распространен, т.к. небольшие затраты на циркуляционный насос полностью окупаются возможностью не увеличивать интенсивность работы котла и обойтись без мощных радиаторов в последних по кольцу теплообменниках.

Однотрубная схема отопления обладает следующими преимуществами перед альтернативными схемами:

значительное сокращение расхода труб и комплектующих, что намного уменьшает стоимость всей сборки;
возможность подключать отопительные приборы как последовательно, так и параллельно;
можно направить теплоноситель таким образом, чтобы сначала он поступал в помещения с наибольшими теплопотерями.

Вместе с тем, однотрубным вариантам присущи и некоторые недостатки :

длительный прогрев всего объема теплоносителя после холодного запуска;
если дом имеет два или более этажа, то отопительную систему будет довольно сложно сбалансировать . Верхние этажи всегда будут прогреваться эффективнее, чем нижние.
при необходимости ремонта одного участка придется выключать всю систему.

Масляные электрические радиаторы отопления помогут быстро нагреть холодное помещение.

Отопление частного дома без газа и электричества сделать не так сложно, читайте нашу статью .

Как выбрать котлы для отопления на дровах и электричестве, читайте здесь .

Виды разводки труб и построения систем отопления

Виды системы отопления определяются пространственным размещением радиаторов и трубопровдов.

Различают схемы компоновок:

горизонтальную или вертикальную;
верхнюю или нижнюю разводку;
с прямым и обратным течением теплоносителя;
разводок труб до радиаторов – тупиковые, лучевые, кольцевые.

Каждому виду и их комбинациям присущи качественные характеристики, определяющие выбор в зависимости от условий эксплуатации.

Верхняя или нижняя разводка

Схема двухтрубной системы отопления с верхней разводкой.

Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.

Преимущества	Недостатки
Разница в давлении позволяет использовать большое количество радиаторов	Часть тепла трубы отдают в верхней части помещения, что снижает эффективность
Подходит для различных схем построения	Требуется разводка большого диаметра, что дороже
Низкое гидравлическое сопротивление	Внешний вид не подходит для части интерьеров
Возможность установки терморегуляторов на каждый радиатор или стояк	Расширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление
Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевых	Для монтажа тёплого пола потребуется дополнительное оборудование

Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.

Схема двухтрубной системы отопления с нижней разводкой.

Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.

Преимущественно такие схемы используют в системах с принудительной циркуляцией.

Достоинства нижней разводки:

трубопроводы можно скрыть в полу или стенах;
не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
установив коллекторы, можно организовать систему «тёплый пол».

Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола».

Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.

Вертикальная и горизонтальная разводка

Схема горизонтальной и вертикально разводки двухтрубной СО.

Горизонтальная и вертикальная схема отличаются наличием главного стояка.

Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.

Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.

Три принципиальных схемы разводки труб.

Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.

Недостатки:

большое количество сварных и муфтовых соединений;
требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
часто возникают шумы от движущегося теплоносителя.

Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.

При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.

Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.

Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

Правильно выбрать гидравлический насос – это основная деталь всей системы.
Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

с обеих сторон от насоса;
на патрубке залива/слива воды;
на отводе расширительного бака;
в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60

Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

Двухтрубная система отопления, в которой теплоноситель подается по трубе подачи, а, затем, пройдя через прибор отопления, поступает в обратный трубопровод, является одной из самых распространенных.

Различают два вида двухтрубных систем отопления:

тупиковая система отопления
система отопления с попутным движением воды, называемая также системой Тихельмана, в честь инженера, разработавшего и с успехом применившего ее на практике.

Обзор программ для гидравлических вычислений

По существу любой гидравлический расчет систем водяного отопления считается непростой инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые облегчают выполнение такой процедуры.

Можно попытаться выполнить гидравлический расчет системы обогрева в оболочке Excel, воспользовавшись уже готовыми формулами. Однако при этом возможно появление следующих проблем:

Большая погрешность. Во многих случаях как пример гидравлического расчета системы для отопления берутся с одной или двумя трубами схемы. Найти такие же вычисления для коллекторной проблематично;
Для правильного учета сопротивления в плане гидравлики трубопровода нужны справочные данные, которые отсутствуют в форме. Их необходимо искать и вводить дополнительно.

Oventrop CO

Наиболее простая и ясная программа для гидравлического расчета теплосети. Интуитивный интерфейс и гибкая настройка смогут помочь быстро разобраться с невидимыми моментами ввода данных. Маленькие проблемы могут появиться при первой настройке комплекса. Потребуется ввести все параметры системы, начиная от самого материала труб и завершая размещением ТЕНОВ.

Отличается гибкостью настроек, возможностью делать самый простой гидравлический расчет теплоснабжения как для новой теплосети, так же и для модернизации старой. Выделяется от заменителей хорошим графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитывается для профессионального сопротивления в плане гидравлики теплосети. Бесплатная версия имеет очень много противопоказаний. Сфера использования – проектирование теплоснабжения в больших общественных и производственных зданиях.

В практических условиях для теплоснабжения автономного типа частных квартир и домов гидравлический расчет делается не всегда. Однако это способно привести к ухудшению работы системы обогрева и быстрой поломке его компонентов – отопительных приборов, труб и котла. Что этого избежать нужно вовремя высчитать параметры системы и сопоставить их с фактическими для последующей оптимизации работы теплоснабжения.

HERZ C.O.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Область применения

Тем не менее, соблазн избежать гидравлической настройки системы не должен приводить к поспешным необдуманным решениям. Двухтрубная попутная система характеризуется высокой материалоёмкостью, потому её монтаж оправдан далеко не во всех случаях.

Рассмотрим такое понятие как степень «прижатия» нагревательного прибора при балансировке двухтрубной обратной системы. Занижая условный проход в месте подключения нескольких первых радиаторов можно сократить расход теплоносителя в них, тем самым снизив перепад давления, чтобы на последующих участках сети сохранялся достаточный напор. Если радиаторная сеть состоит из большого числа нагревательных приборов, расположенных на большом удалении друг от друга, ограничивать проток на начальных радиаторах придётся до такой степени, что протока в них будет недостаточно для нормального выделения тепла. Это вынуждает использовать насосы с более высокой производительностью, из-за чего при течении теплоносителя в отдельных узлах образуется ощутимый шум. В целом можно сказать, что устройство двухтрубной попутной системы оправдано только при количестве радиаторов более 8–10 при общей длине трубопроводного става свыше 70 м.

Материалоёмкость системы Тихельмана существенно увеличивается при невозможности завернуть радиаторную сеть в кольцо, то есть расположить отопительный трубопровод строго по периметру здания. Этому обычно мешают дверные проемы и фронты остекления в пол. В таких случаях приходится монтировать дополнительную трубу, по которой теплоноситель будет возвращаться в котельную, а поскольку общая длина произвольно взятой петли увеличивается как минимум на половину — увеличивать условный проход магистрали или производительность насоса. Избежать дополнительных затрат в принципе можно за счёт устройства коллекторной (лучевой) системы, однако лучше предварительно выполнить сравнительный расчёт материалоёмкости.

Отопительная схема с петлей Тихельмана: минусы и плюсы.

Отопительные системы с двумя трубами личного дома, в основном, это тупиковые системы, что приводит к тому, что в последнем радиаторе вследствии самой большой отдаленности напор и проток носителя тепла слабее, исходя из этого радиатор греет хуже. Данная проблема решает путем увеличения количества секций отопительных приборов либо установкой балансировочных регуляторов на каждый отопительный прибор. Второе решение, которое применяется во время монтажа отопительных систем с двумя трубами личного дома, считается балансирование системы.

Схема Тихельмана очень проста. В традиционной двухтрубной схеме обратная тепломагистраль стартует от последнего отопительного прибора и кончается котлом, а подача стартует от котла и кончается последним отопительным прибором. Специфики петли Тихельмана сосоят в том, что «обратка» начинается с первого отопительного прибора, доходит до последнего и идет назад к котлу, а подача, как и в традиционной схеме, начинается с котла и кончается последним отопительным прибором.

Выходит, что первый отопительный прибор от котла первый на подаче и последний на обратке, исходя из этого, заключительный отопительный прибор заключительный на подаче, но первый на обратке. Это как бы прямоточная система, в которой тепловой носитель в подающей и обратной тепломагистралях передвигается в одном направлении. Эта схема позволяет давать одинаковое сопротивление и проток в двухтрубных системах.

Плюсы и минусы петли Альберта Тихельмана:

Отопительные системы с двумя трубами личного дома, монтаж которых сделан по схеме Тихельмана, имеют преимущества прямоточных однотрубных систем («однотрубные системы разводки») и двухтрубных систем, а еще рядом добавочных превосходств. В первую очередь, отметим сбалансированность системы и нет потребности установки разного регулировочного оборудования, которое дорого стоит.

При этом проток носителя тепла по всей системе одинаков, а работа теплогенерирующего оборудования приемлема и выделяется большим коэффициентом полезного действия. К минусам схемы Тихельмана отнесем необходимость применения добавочных труб и было бы неплохо крупного диаметра, а это лишние траты. Причем не всегда особенности архитектуры личного дома разрешают сделать монтаж системы. К примеру, установке могут помешать проемы для двери, и много прочих архитектурны форм.

Благодаря этому организовать движение по кругу промежуточного носителя тепла в отопительной системе с двумя трубами личного дома не всегда можно. По остальным свойствам и применяемому теплообменному оборудованию петля Тихельмана не выделяется от двухтрубных заменителей. По моей точке зрения – данная система самая энегроэффективная и превосходит любой иной вид подсоединения. Нужно ли больше платить – вам решать.
