Терморегулятор для котла отопления: пример экономии

Разновидности комнатных термостатов

В зависимости от конструкции и принципа действия данные устройства бывают трех разновидностей: электронные, электромеханические и механические.

Электронные термостаты

Самый простой электронный терморегулятор – это устройство, состоящее из следующих частей:

Контроллер – печатная плата с микросхемой. Это ключевая часть термостата, принимающая информацию от выносного термодатчика, обрабатывающая ее и отправляющая соответствующий сигнал на включение или отключение отопительного прибора, кондиционера;
Монохромный жидкокристаллический дисплей и кнопки управления – используются для настройки и программирования термостата на поддержание в помещении необходимого температурного фона;
Выносной термодатчик, соединенный с контроллером при помощи гибкого тонкого кабеля;
Контактная группа – зажимы, в которых фиксируются жилы кабеля, соединяющего термостат с отопительным прибором или кондиционером.

Работает такое устройство достаточно просто: от датчика по кабелю в контроллер поступает аналоговый сигнал, который расшифровывается его микросхемой, соотносится с заданным настройками значением температуры, после чего контроллер принимает решение о включении или отключении отопительного оборудования.

Электромеханические термостаты

Занимающие промежуточное положение между электронными и механическими такие термостаты бывают двух типов:

С биметаллической пластиной и контактной группой – внутри таких регуляторов расположена пластина, которая при нагреве до определённого уровня изгибается, размыкая контакты цепи, питающие отопительное оборудование. При остывании происходит обратный процесс: пластина выпрямляется, замыкает контакты, и отопитель включается. Регулировка включения данного устройства производится при помощи вращающегося лимба с толкателем, изменяющим расстояние между пластиной и неподвижными замыкаемыми ею контактами.
С капиллярной трубкой – конструкция такого устройства такая же, как и аналогов, применяемых в водонагревателях и бойлерах.

Механические термостаты

Основными элементами данного устройства являются газонаполненная мембрана, реагирующая на изменение температуры воздуха в помещении, и управляющий механизм, состоящий из двух подвижных контактов.

Работает термостат следующим образом:

При повышении температуры газ, наполняющий мембрану, расширяется;
Расположенный на одной из наружных стенок мембраны толкатель размыкает контакты цепи управляющего механизма, отключая тем самым подключенный к устройству отопительный прибор.

Регулировка в таком термостате происходит благодаря вращающемуся лимбу (колесику), изменяющему расстояние между мембраной и управляющим механизмом.

Как выбрать комнатный термостат для электрокотла

Способ крепления и подключения

По технике крепления и подключения к электрокотлу различают проводные и беспроводные приборы.

Проводные термостаты все так же могут быть установлены в любом помещении, могут иметь любой функционал, но требуют проводного соединения непосредственно с электрокотлом. Их стоимость ниже, а провод для подключения в большинстве случаев идет в комплекте.

Беспроводные регуляторы температуры состоят из пульта управления и приемника радиосигнала, соединяемого с электрокотлом проводным способом. Преимущества очевидны: при размещении термостата в отдаленном от места установки электрокотла помещении не требуется прокладывать через весь дом дополнительный электропровод.

Согласно практике, предназначенный для бытовой техники радиосигнал частотой 433 или 868 МГц не оказывает влияния на другую электронику в доме, беспроблемно передается через любые стены на расстояние 20 и даже 30 метров. Недостатком является необходимость дополнительного питания пульта управления, обычно это 2 стандартные батарейки типа АА.

Функциональность

Стандартные простые модели имеют только переключатель «вкл/выкл» и вращатель (или кнопки «+» «-«) для установки температуры.

Для существенной экономии лучше выбрать более дорогой программируемый термостат, который окупится за первые несколько месяцев использования. С его помощью можно снижать температуру в помещении до 15-16°C, когда все ушли на работу, или до 18-19°C на ночь. Достаточно единожды настроить несколько шаблонов работы электрокотла, длительность которых может быть в пределах от 8 часов до 7 суток.

Наличие Wi-Fi или GSM-модуля

Встроенный GSM-модуль позволяет получать с помощью SMS сообщений уведомления о работе отопительной системе или о произошедшей аварийной ситуации, которую вы сразу же сможете решить. Таким образом теплоноситель не замерзнет во время длительного отсутствия хозяев.

Подключение терморегулятора к котлу

После выбора модели, человек обычно задумывается, как подключить комнатный термостат к газовому котлу, электрическому и пр. Запуск проводится в соответствии с рекомендациями, которые описал производитель в техпаспорте на прибор. Найдите нужный раздел в документации и просмотрите внимательно схему.

Профессионалы сходятся во мнении, что проводить монтажные работы следует в жилых помещениях на расстоянии от электрооборудования, а именно телевизоров, светильников, холодильников и пр.

В данном случае аппарат находится вдали от котла и отвечает за функцию «включить-выключить» отопление. В отличие от прежних версий, он посылает сигнал на узел управления. Котлы современных двухконтурных модификаций оснащены именно дорогими терморегуляторами (российская марка АОГВ).

Комнатный аппарат капиллярного типа допускается установить отдельно, закрепив на стене шурупами и, присоединив провода.

Для этого придерживаемся схемы:
Подсоединяем нейтрал.
Провод для обеспечения питания котла. Он должен связать гнезда для терморегулятора и напряжения. Процесс упростит наличие якоря.
Коробка закрывается.
Задаются исходные температурные параметры.
Востребованные терморегуляторы определенных марок, например, Protherm, управляются посредством пульта, причем опция характерна для котлов любого типа.

Термостат сосредоточен на показателях градусов, и реагирует на малейшие их колебания. Температура в доме обычно базируется лишь на микроконтроллере климата системы. Аппарат следует поместить в редко посещаемое помещение.

Советы по подключению термостата к газовому котлу отопления:
Чтобы температура в комнате измерялась правильно, стоит освободить доступ воздуха к программатору.
Не стоит накрывать приборы предметами мебели.
Устанавливать нужно в прохладных помещениях, и где жильцы находятся большую часть времени.
Стоит следить за тем, чтобы на прибор не попадали прямые солнечные лучи.
Не рекомендуется устанавливать по соседству с отопительными радиаторами либо обогревателями.
Нужно оградить приборы от сквозняков.

Котёл электрический Warmos-IV 9.45 кВт

17 873,00 руб. В наличии КУПИТЬ

Бесплатная доставка по России

Электрокотёл ЭВАН Warmos 9 кВт. 3 ступени мощности, настенный монтаж, сенсорная панель управления. Отапливаемая площадь до 90 м2.

Электрокотлы ЭВАН Warmos 9,45 кВт IV поколения это стационарный электроотопительный прибор, предназначенный для отопления жилых, бытовых, производственных и других помещений.

Котёл электрический Warmos-IV 3.75 кВт	13 838,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 5 кВт	14 520,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 6 кВт	15 383,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 7,5 кВт 220В	16 778,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 7,5 кВт 380В	16 778,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 9.45 кВт	17 873,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 12 кВт	22 995,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 15 кВт	23 535,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 18 кВт	24 263,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 21 кВт	24 848,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 24 кВт	25 748,00	Подробнее	КУПИТЬ
Котёл электрический Warmos-IV 30 кВт	31 148,00	Подробнее	КУПИТЬ

• Колба котла из стали толщиной 3 мм с антикоррозионным полимерно-порошковым покрытием• Колба покрыта теплоизоляцией ROCKWOOL толщиной 20мм с наружным слоем алюминиевой фольги• 3х ступенчатое изменение мощности • Возможность плавного регулирования температуры теплоносителя в диапазоне +5…

+85°С, с точностью в 1°С• КПД прибора, не менее 93%• Двойная защита от перегрева• Рабочее давление в котле, не более 0,3 МПa (3,0 атм)• Испытательное давление котла на производстве 0,5 МПа (5,0 атм)• Давление опрессовки системы отопления с котлом после монтажа, не более 0,4 МПа (4,0 атм)• ТЭНы выполнены из нержавеющей стали• Световая индикация режимов работы • Надежная работа при изменении напряжения питающей сети на 10% от номинального значения • Колодка для подключения датчика температуры воздуха в помещении и циркуляционного насоса• Возможность использования прибора в системе «теплый пол» • Современный дизайн

• Гарантийный срок эксплуатации 24 месяца

Преимущества использования устройства

Если уже говорить о преимуществах, то опишем разницу работы котла с термостатом и без него.

Без термостата

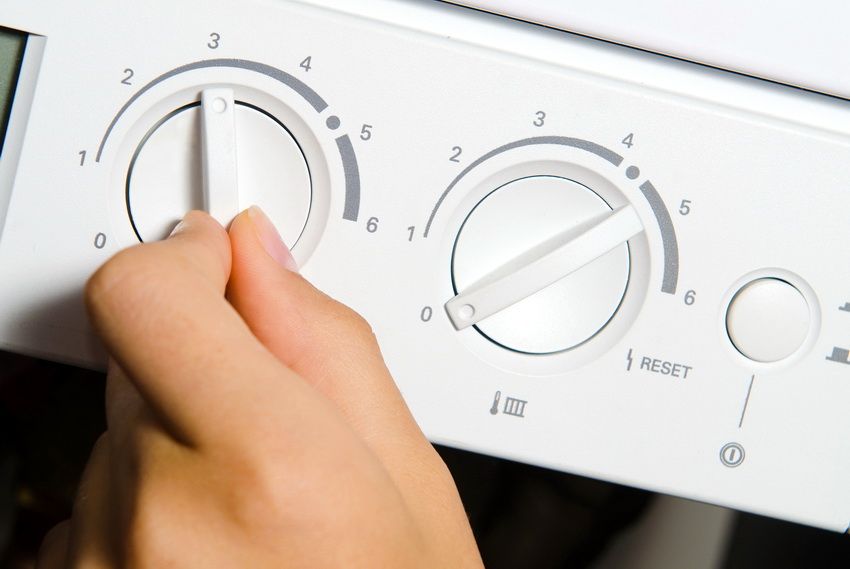

Как работает котел в обычном режиме? Мы выставляем ручкой управления нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице похолодало? В помещении тоже понижается температура. Вроде ничего страшного – пошел и выставил на котле другой температурный режим. Стало жарко – уменьшил, и котел продолжает работать, включаясь и выключаясь.

С термостатом

Теперь давайте представим, как работает котел с подключенным к нему электронным термостатом. Котел будет греть теплоноситель, пока температура помещения не достигнет заданной температуры и только после этого выключится. Он не включится до тех пор, пока температура воздуха не опустится ниже заданного предела. Затем процесс вновь повторяется.

Преимущества

Сама по себе автоматизация процесса обогрева помещения уже является весомым преимуществом, но можно выделить еще некоторые моменты:

Котел не будет включаться, если в дневное время года солнечные лучи прогревают помещение и в нем поддерживается нужная температура.
В помещении присутствует много людей и из-за них температура воздуха не опускается.
Автоматика котла меньше изнашивается, так как реже происходят включения.
В помещении не возникает большого перепада температур, так как минимальный порог срабатывания термостата может составлять 0,25°C.
Возможность изменения настроек.
После выключения котла циркуляционный насос работает еще некоторое время, предотвращая закипание теплоносителя, и не включается до тех пор, пока котел не начнет работать.
С настройками справится любой человек.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора вполне достаточно для того, чтобы понять, что приобретение и установка термостата это мудрое вложение средств, которые с лихвой окупятся за короткий промежуток времени.

Принцип работы термостата

Термостат – это полностью автоматический прибор, позволяющий свести к минимуму вмешательство человека в работу отопительной системы. На таких автоматических программаторах выставляется определенное значение температуры, которое должно поддерживаться в помещении. При отклонениях от заданного значения термостат дает котлу соответствующие команды.

Котел, получив команду на запуск, начинает работать и прогревать теплоноситель, в результате чего помещение нагревается. Как только температура достигает верхнего установленного значения, газовый котел отключается – и такой цикл повторяется все время. Особенностью этого рабочего цикла при подключенном термостате является тот факт, что вместе с котлом отключается и циркуляционный насос – а это в конечном итоге положительно отражается на стоимости отопления.

В отличие от ручной настройки котла, программатор оценивает не температуру теплоносителя, а температуру в помещении. Эта особенность позволяет на порядок снизить количество включений котла для очередного подогрева – даже если батареи полностью остыли, но температура воздуха все еще достаточно высока, отопительное оборудование будет находиться в режиме ожидания.

Регулярность включения котла в наибольшей степени снижается из-за следующих факторов:

Обогрев помещения солнечными лучами;
Повышение температуры воздуха на улице и, как следствие, снижение разницы температур;
Увеличение количества людей в помещении;
Получение тепла через ограждающие конструкции.

Как показывает статистика, экономия при использовании термостата может достичь 30% — а это довольно высокий показатель, который позволяет такой системе называться энергоэффективной. Именно поэтому стоит подумать о том, как подключить комнатный термостат к газовому котлу, и воспользоваться возможностью сэкономить.

Терморегуляторы для электрических котлов отопления: как выбрать прибор

В местах, где газоснабжение недоступно, для отопления помещений используют электрические котлы. Среди преимуществ такого оборудования выделяют отсутствие необходимости в устройстве дымохода, простоту установки, экологичность, бесшумную работу, высокую производительность и оснащение блоком управления для функционирования в автоматическом режиме.

Достаточно установить и настроить терморегулятор для котла отопления и он будет поддерживать температуру автоматически

К минусам электроотопления относят один, но довольно существенный недостаток — значительное потребление электроэнергии. Это приводит к высокой стоимости электрических систем отопления. Установка терморегулятора для электрокотла отопления позволит сократить энергозатраты в пределах от 20 до 30% и настроить индивидуальный режим обогрева каждому помещению.

Как и для других типов отопительного оборудования, возможно использовать для электрических котлов комнатный термостат электронного или механического исполнения. Тип устройства подбирается в зависимости от того, какие опции необходимы в вашем конкретном случае. Механические модели просты и недороги, однако могут работать неточно. Электронные программаторы точны, многофункциональны и позволяют работать оборудованию в экономном режиме без вмешательства владельца.

Конструкция настенного термостата для электрического котла отопления

Перед тем как купить терморегулятор для электрокотла, необходимо определиться с используемым температурным режимом и учесть площадь отапливаемого помещения. Рекомендуется чтобы приобретаемый терморегулятор и электрокотел были выпущены одним производителем. Популярности пользуются модели, произведенные компаниями Baxi, Ariston, Salus Controls ltd, BOSH и другие.

Полезный совет! Обеспечить бесперебойную работу электрокотла и электронного терморегулятора при возможных перепадах напряжения в сети поможет стабилизатор напряжения.

На твердом топливе

Для твердотопливных котлов использование внешнего терморегулятора возможно в двух вариантах:

Подключение терморегулятора к блоку автоматического управления котлом. В зависимости от модели контроллера возможно использование электронных или механических пластинчатых терморегуляторов;
Использование механического терморегулятора с сильфоном наполненным газом или жидкостью. Рабочая часть терморегулятора для твердотопливных котлов специально разрабатывается для управления заслонкой на подаче воздуха и/или регулировки тяги.

Особого выбора среди терморегуляторов для котлов на твердом топливе нет. Придется искать готовое решение от производителя котельного оборудования или же комплектовать котел блоком автоматики в комплекте с терморегулятором.

Настройка термостата

Если с тем, как подключить комнатный термостат к котлу, все оказалось понятно, и работа была успешно проведена, прибор нужно настроить. Перед настройкой стоит изучить инструкцию, в которой описаны все необходимые аспекты. Обычно на лицевой стороне программатора имеется определенное количество клавиш и переключателей, которыми и осуществляется управление прибором.

В разных моделях термостатов переключатели дают возможность:

Настраивать нагрев и кондиционирование воздуха;
Регулировать задержку срабатывания датчиков (например, при возникающем иногда сквозняке устройство может дать котлу команду на включение – а переключатель дает возможность настроить задержку);
Устанавливать пороговые значения температур, при которых программатор должен включать или выключать котел.

Правильная настройка термостата позволяет установить оптимальный температурный режим, при котором в доме будет достаточно тепло, а расходы на отопление снизятся. В стандартных термостатах есть дневной и ночной режим, последний из которых уменьшает температуру воздуха в доме ночью. Кроме того, в термостаты изначально закладывается определенное количество рабочих программ, которые при желании можно включить сразу, не касаясь индивидуальной настройки прибора.

Что из себя представляют терморегуляторы для электрокотла

Для чего нужны и как применяются

Регулятор температуры представляет собой проводной или беспроводной пульт управления, который крепится на стену в любом удобном месте.

Существуют как простые механические модели, функционал которых плавное поградусное регулирование температуры (особенно актуально для электрокотлов с посредственной 3-х или 6-ти ступенчатой регулировкой мощности), так и автоматические программируемые модели с информационным дисплеем, позволяющие настроить более 50 параметров работы котла, запрограммировать их изменение на ближайшие сутки и даже неделю.

В целом комнатные термостаты для электрических котлов осуществляют такие функции, как:

измерение, контроль и поддержание определенной комфортной температуры рабочей среды;
передача сигналов электрокотлу из любого удобного для хозяина места в доме;
защита от перегрева или замерзания отопительной системы;
программирование режима работы на ближайшие сутки или неделю;
дистанционные управление с телефона при наличии в терморегуляторе Wi-Fi или GSM-модуля;
дистанционное оповещение (в том числе и через смартфон) о неисправностях и аварийных ситуациях в работе отопительной системы.

Существующие типы

Настройки, заданные на терморегуляторе, являются приоритетными над настройками самого электрокотла. Принцип работы прибора зависит от типа используемого в нем датчика температуры:

1. Механические термостаты

Наиболее простые модели, принцип действия которых основан на работе мембранных и капиллярных датчиков температуры. В них применяются существенно расширяющиеся при малейшем повышении температуры вещества, помещенные в капсулу. Расширяющееся вещество при достижении предельного порога температуры оказывает давление на мембрану реле, вследствие чего происходит размыкание контактов, терморегулятор подает сигнал о частичном или полном снижении мощности электрокотла.

Главными недостатками таких термостатов являются простой функционал, ограниченный поворотом круглого вращателя для установки желаемой температуры, и высокая погрешность – до 3-4°C.

2. Электромеханические

Имеют более сложную конструкцию в основе которой в качестве термочувствительного элемента используются специальные металлические пластины, производящие микро-разряд при нагреве до определенной температуры. Микро-разряд приводит в действие электромагнитное реле, управляющее механическим клапаном. В целом электромеханические термостаты имеют +- такой же функционал, но гораздо меньшую погрешность, их стоимость на 20-40% выше.

3. Электронные

Наиболее современные и многофункциональные приборы, оснащенные электрическими платами (автоматикой), зачастую выносными датчиками: как внутренними, так и внешними (уличными). Способны поддерживать или изменять режим работы электрокотла без вмешательства человека. Допускают минимальную погрешность до 0,5-0,7 градусов

Мы рекомендуем обратить внимание именно на электронные термостаты в виду их функциональности и экономичности

Настройка устройства

Следующий порядок действий поможет разобраться, как настроить терморегулятор на котле:

Используя пульт дистанционного управления, нужно установить на внешнем устройстве максимальные температурные показатели.
После запуска котла отопления нужно добиться от него максимально полезного состояния, при котором КПД будет наибольшим.
Дождавшись комфортной температуры воздуха во всех помещениях, следует взять термометр и замерить температуру около терморегулятора.
Полученные значения нужно установить на терморегуляторе в качестве крайне верхнего порога отключения.

Так как для размещения устройства выбирают помещение с максимально комфортными условиями, а в соседних комнатах не исключена разница в показаниях на 1-3 градуса, замер температуры нужно производить непосредственно возле контролирующего прибора.

Внимание! Возможно, что разница между температурными показателями между соседними комнатами будет более весомой. Поэтому некоторые производители дополнили терморегуляторы функцией «температурный сдвиг»

Произведя поправку на 1-5 градусов, можно добиться практически идеальной работы устройства.

Настройка комнатного термостата

Для настройки системы и подбора комфортной температуры выполните следующие действия:

Выставьте дистанционным регулятором максимальную температуру.
Запустите котел и выведите его в оптимальный режим работы, при котором агрегат достигает наибольшего КПД.
Когда во всех комнатах установится комфортное тепло, возьмите электронный термометр и замерьте температуру возле вашего регулятора.
Выберите измеренное значение на термостате в качестве порога отключения отопителя. В программатор заложите требуемые установки.

Разъясним цель перечисленных манипуляций. Из-за различных площадей и тепловых потерь температура в помещениях может отличаться на 1—3 градуса, поэтому лучше ориентироваться по степени нагрева воздуха около самого датчика.

Если в точке установки регулятора температура сильно отличается от остальных комнат, при настройке нужно делать поправку на величину этой разницы. В некоторых моделях, например, Baxi Magic Plus, предусмотрена функция подобной корректировки (называется – температурный сдвиг). Тогда остается лишь ввести в память прибора нужную величину, составляющую от 1 до 5 градусов.

Что такое терморегулятор для электрических котлов отопления? Его основные функции и типы

Терморегулятор для электрического котла отопления, независимо от его принципа работы – это оборудование, которое способно управлять работой нагревательного элемента, в зависимости от температуры теплоносителя в системе отопления дома или от температуры окружающего воздуха. Упрощенно схему работы любого терморегулятора можно представить так: пользователь на панели оборудования задает нужный ему интервал температур либо теплоносителя в контуре отопления, либо воздуха в помещении. Терморегулятор включает котел.

Последний работает до тех пор, пока температура теплоносителя или воздуха не достигнет указанного верхнего предела. Далее термостат выключает нагревательный элемент котла. Отопление автоматически включается в тот момент, когда температура в помещении не опустится ниже указанного на терморегуляторе предела. Как результат подобная автоматика для электрических котлов отопления без постоянного контроля со стороны человека способна поддерживать нужный микроклимат в доме и позволяет рационально использовать энергоноситель.

Терморегулятор для электрокотла отопления может быть механическим и электронным, проводным и беспроводным. Цена меняется в зависимости от типа оборудования. Каждый тип термостатов имеет свои преимущества и недостатки.

Вопрос о том, нужен ли фильтр на газовый котел освещен в этой статье.

Механические термостаты

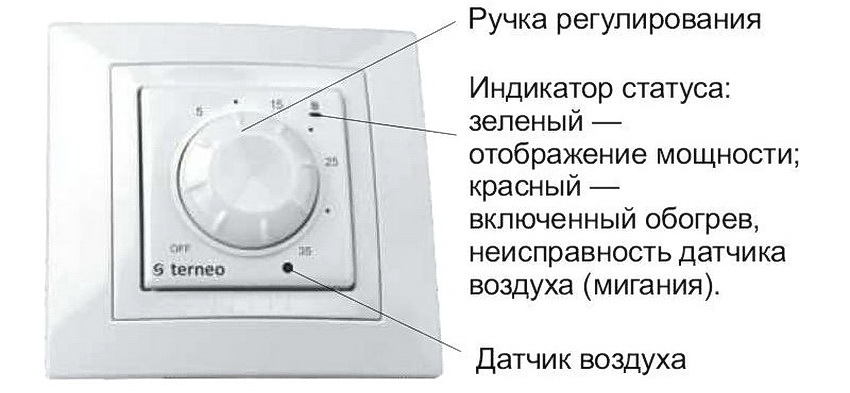

Так выглядит механический терморегулятор.

В их основе лежат либо биметаллические пластины, либо газо- или жидкостно-заполненные сильфоны. Последние срабатывают очень просто. Под воздействием повышенной температуры вещество, заполняющее сильфоны, способно расширяться, тем самым перекрывая или открывая (в зависимости от температуры окружающей среды) ток теплоносителя, что, в свою очередь, сказывается на работе основного нагревательного элемента. Котел включается/отключается.

Биметаллический терморегулятор для электрического котла отопления срабатывает следующим образом: биметалл под действием высокой температуры способен изгибаться, тем самым размыкая электрическую сеть. Как результат – нагревательный элемент электрокотла отключается. С понижением температуры пластина снова выравнивается, цепь замыкается, котел возобновляет работу. В результате батареи становятся теплыми. Между прочим вакуумные радиаторы отопления — отличное решение при желании сэкономить.

Преимущества, которыми обладает механический термостат для электрического котла отопления:

простота в управлении;
невысокая стоимость;
долговечность;
устойчивость к скачкам напряжения в сети.

низкая чувствительность;
отклонение от заданного диапазона температур на 2-3 градуса.

Электронные терморегуляторы

Электронный терморегулятор оснащен дисплеем.

Это сложная система, способная поддерживать нужную температуру в помещении продолжительный промежуток времени без вмешательства человека. Подобная автоматика для электрокотлов отопления состоит из выносного датчика и блока управления. Последний непосредственно влияет на работу котла. Выносной датчик подключается к нагревательному элементу через провода либо дистанционно. Датчик снимает показания температуры в контрольном помещении, согласно показаниям контролируется работа электрокотла. Он включается либо отключается.

Электронная автоматика для электрических котлов отопления и ее преимущества:

многофункциональность (отвечает за работу котла, циркуляционного насоса и др.);
точность (незначительные отклонения от заданных человеком параметров температуры);
независимость (оборудование может работать без вмешательства человека от 8 часов до 1 недели);
несколько режимов работы.

высокая выходная стоимость;
дорогое сервисное обслуживание;
монтаж выполняется только профессионалами;
недопустимы скачки напряжения в электросети.

Отдельного внимания заслуживает программируемый термостат для электрокотлов отопления. Он способен создать нужный микроклимат для каждого, конкретного помещения. В своем арсенале оборудование имеет несколько программ работы. Так, пользователь может настроить время включения и отключения котла на неделю вперед. Возможен также ночной режим работы котла, когда температура в помещении снижается на несколько градусов, по сравнению с дневными показателями.

Очень важно правильно настроить давление расширительного бака отопления. Об этом подробнее здесь

Принцип действия

Любой терморегулятор имеет в составе три функциональных блока:

Термочувствительный элемент;
Регулятор;
Функциональный блок.

Термочувствительный элемент реагирует на изменение температуры рабочей среды (теплоносителя, воздуха в помещении или на улице) и изменяет ряд своих физических, механических свойств, на что реагирует блок управления.

Регулятор нужен для установки целевого значения, с которым будут сравниваться данные, полученные от датчика. Учитываются граничные условия, когда значение датчика больше или меньше установки регулятора. В качестве результата используются:

Отсылка цифрового или аналогового управляющего сигнала;
Управление электромагнитным реле;
Открытие или закрытие механического клапана;
Смыкание или размыкание электрических контактов

От этого же зависит и способ использования, монтажа и основного назначения терморегулятора. Во время выбора оптимальной модели это определяющий фактор для сужения списка подходящих устройств.

Точный выбор осуществляется по эксплуатационным характеристикам:

Способ установки, габариты;
Чувствительность термоэлемента;
Диапазон измерения температуры;
Диапазон установки регулятора;
Вариант исполнения термочувствительного элемента (выносной, встроенный)
Наличие дополнительных функций (программирование, установка нескольких термочувствительных элементов).

Схема работы механического термостата.

Механический комнатный термостат — самый простой вариант комнатного термостата, в котором при помощи биметаллической пластины происходит замыкание или размыкание цепи. Такой термостат не требует подведения питания. Схема, по которой он работает, выглядит следующим образом:

Как видно из схемы, есть два способа подключения такого термостата;

Через клемму NC — подключение для включения кондиционеров.
Через клемму NO — подключение для газовых и других котлов.

На другой стороне необходимо подключить провода к клеммной коробке на плате управления котла. При этом необходимо сначала снять перемычку и закрепить концы проводов.винтами.

Такая схема подключения является наиболее простой и применяется на механических и электронных программируемых термостатах. В этой статье я расскажу еще об одной схеме.

Настройка комнатного термостата

Для настройки системы и подбора комфортной температуры выполните следующие действия:

Выставьте дистанционным регулятором максимальную температуру.
Запустите котел и выведите его в оптимальный режим работы, при котором агрегат достигает наибольшего КПД.
Когда во всех комнатах установится комфортное тепло, возьмите электронный термометр и замерьте температуру возле вашего регулятора.
Выберите измеренное значение на термостате в качестве порога отключения отопителя. В программатор заложите требуемые установки.
