Контроль точки росы при проведении покрасочных работ

Как рассчитать точку росы

По математической формуле

Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.

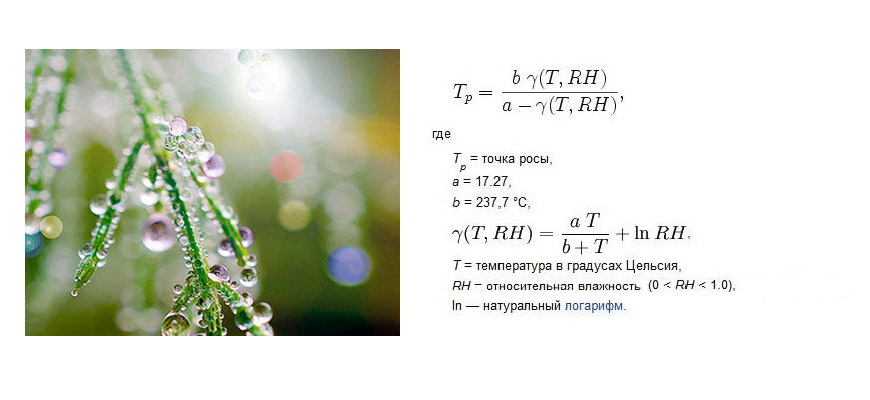

Формула для расчёта точки росы

Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.

С помощью онлайн-калькулятора

Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.

Программы-калькуляторы

Увязать показатель точки росы и предполагаемые последствия неправильного утепления под силу не каждому. Для этого нужны специфические знания в физике и строительстве. Поэтому помимо обычных калькуляторов, рассчитывающих эту величину, созданы программы с расширенными возможностями. Они также находятся в свободном доступе и ими можно воспользоваться в режиме онлайн.

Такие программы при расчёте учитывают множество параметров:

Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
Слои конструкции

Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
Материал перекрытия или стены.
Температура и относительная влажность внутреннего и наружного воздуха.

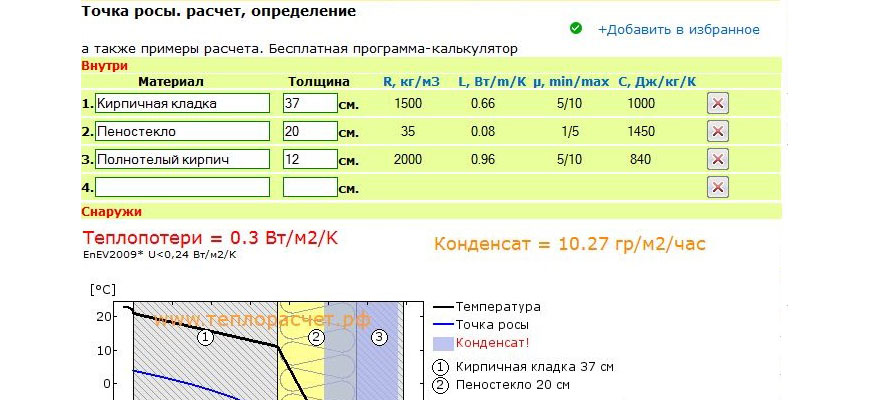

После заполнения всех необходимых полей программа составит график точки росы.

Таблица определения точки росы

При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

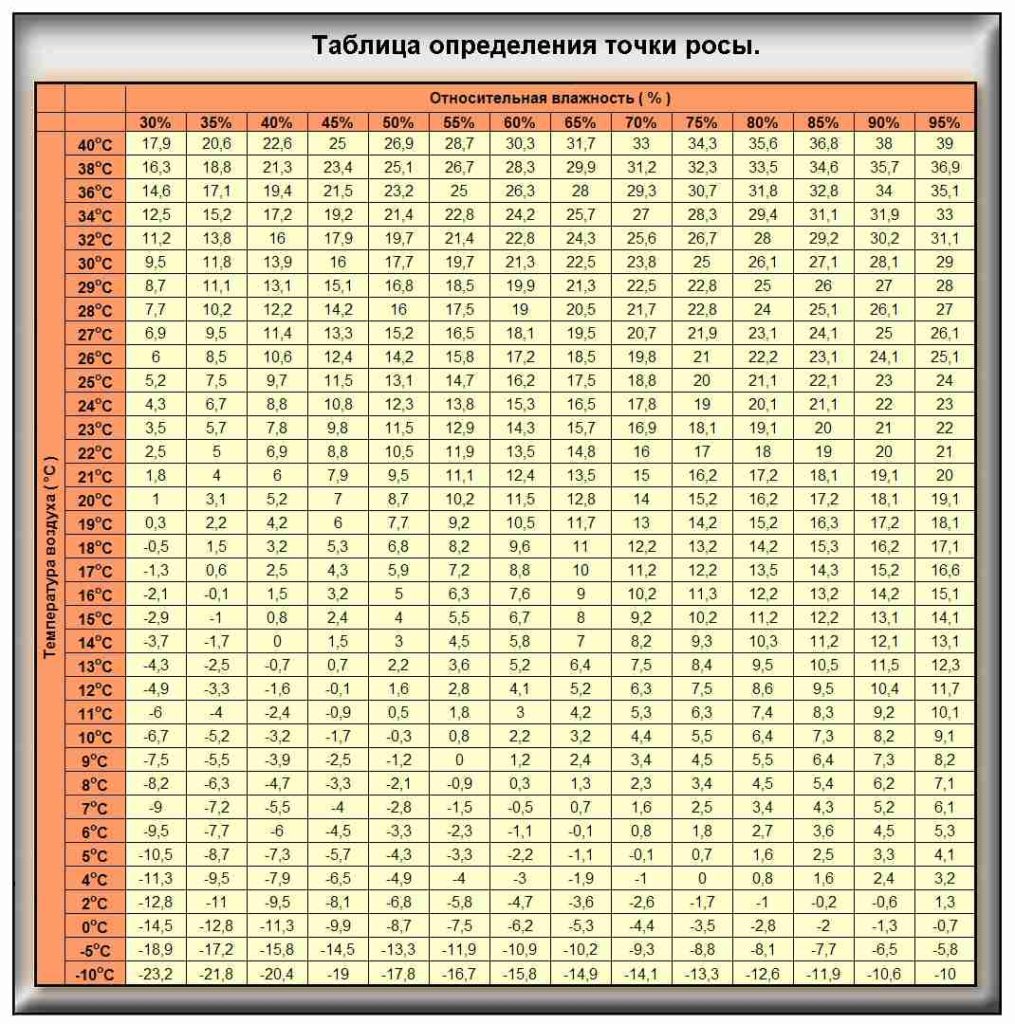

Таблица 1. Определение точки росы по двум показателям.

Определение точки росы по двум показателям

Специальные инструменты

В метеорологии придуманы специальные инструменты, позволяющие определить точку росы. Однако даже для расчёта по математической формуле или любым другим методом, описанным выше, нужны свои инструменты.

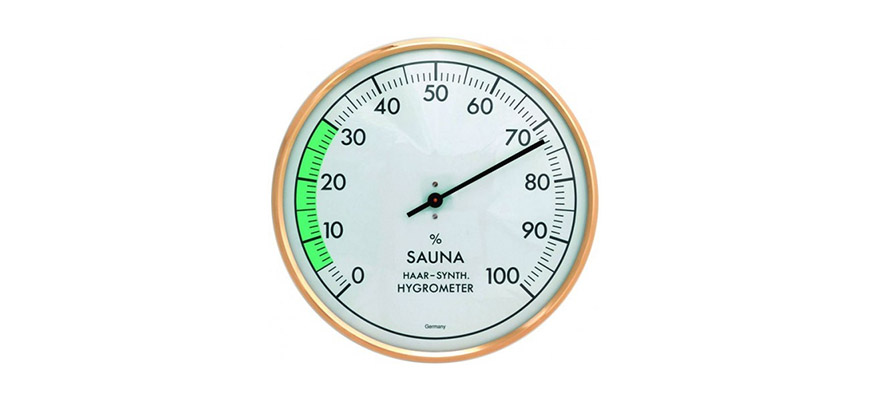

Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.

Этот инструмент сочетает в себе функции градусника и гигрометра

Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.

В большинстве случаев работа с таким прибором выглядит следующим образом.

Включите прибор

Обратите внимание на заряд батареи.

Поднесите наконечник сенсора к исследуемой поверхности под прямым углом.

Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора.

Для сохранения данных нажмите кнопку Save.

При необходимости перенести информацию на компьютер подключите прибор к сети через USB.

Скопируйте данные на компьютер.

Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.

Точка росы в стене дома – почему ее важно знать

Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель. При таких условиях большинство теплоизоляционных материалов теряет свои свойства

Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата

При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

• увеличить слой утеплителя снаружи;
• использовать материал с высокой паропроницаемостью;
• демонтировать слой внутреннего утепления, перенеся его наружу;
• корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев

Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома

Загрузить новую статью…—-

• С чего начать
  • Строительство своими руками
  • Проекты и чертежи
  • Разновидности
  • Инструменты и материалы
• Технология
  • Фундамент
  • Каркас
  • Крыша и кровля
  • Инженерные сети
  • Фасады
  • Отделка и обустройство

• Самое полезное Каркасные дома — знакомство с технологией Фото каркасных домов 9 вариантов внешней отделки каркасного дома Домокомплект каркасного дома Программы для проектирования каркасных домов
• Свежие публикации
  • Способы формирования и обшивка теплых углов в каркасном доме
  • Устройство каркаса и инструкция по строительству каркасной бытовки своими руками
  • Каркасные дома от компании «ЦНА»
  • Как сделать расчет балки онлайн на калькуляторе – принцип работы и важные моменты
  • Как поднять каркасный дом для ремонта и передвинуть его на новое место

Комфортные значения точки росы для человека

Точка росы, °CВосприятие человекомОтносительная влажность (при 32°С), %

более 26	крайне высокое восприятие, смертельно опасно для больных астмой	65 и выше
24-26	крайне некомфортное состояние	62
21-23	очень влажно и некомфортно	52-60
18-20	неприятно воспринимается большинством людей	44-52
16-17	комфортно для большинства, но ощущается верхний предел влажности	37-46
13-15	комфортно	38-41
10-12	очень комфортно	31-37
менее 10	немного сухо для некоторых	30

Несколько фактов о точке росы.

• Температура точки росы не может быть выше текущей температуры.
• Чем выше температура точки росы, тем больше влаги находится в воздухе
• Высокие температуры точки росы бывают в тропиках, низкие в пустынях, полярных областях.
• Относительная влажность (RH) около 100 % приводит к выпадению росы, инея(замороженная роса), тумана.
• Относительная влажность (RH) достигает 100 % в период дождей.
• Высокие точки росы обычно происходят перед холодными температурными фронтами.

Положение точки росы

То место, где снижается влажность воздуха за счет выпадения влаги на поверхность в виде капель конденсата, одновременно физическое явление с непостоянной величиной значения, которая измеряется в градусах, это и есть Точка росы. Если рассчитать значение точки росы для конкретного помещения, с учетом климатических особенностей, и нескольких параметров: относительной влажности, давления, значения температур снаружи и внутри, то можно рассчитать, где влага выпадет на точку поверхности имеющую температуру, ниже значения точки росы. И где эта точка будет находиться (ее положение) зависит от толщины и материала основных конструкций, от толщины всех слоев формирующих пирог стены, от утеплителя.

Там, где теплый воздух столкнется с поверхностью, имеющей температуру ниже значения точки росы, происходит намокание поверхности. Преобразованная в конденсат влага из воздуха несет губительные последствия для конструкций. В идеале она должна задерживаться в утеплителе, а затем выводиться. Если намокают основные конструкции, то неизбежна плесень, разрушения. Грибковые споры непрерывно увеличивают колонии и пагубно влияют на здоровье обитателей дома. Длительное намокание утеплителя ведет к снижению заявленных свойств – он просто теряет теплоизоляционные свойства.

Что такое точка росы

Точка росы в стене может перемещаться по ее толщине при изменении температур внутри помещения и снаружи. Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

Температура предмета, на котором начнет конденсироваться пар, т.е. точка росы, зависит в основном от двух параметров:

• температуры воздуха;
• влажности воздуха.

Например, при температуре внутри помещения +20 град и влажности 50%, температура точки росы будет (примерно) +12,9 градусов. Если в помещении появится предмет с такой температурой или ниже, то на нем образуется конденсат.

Например, когда открывается холодильник, то внутри него выпадает роса из поступающего теплого воздуха. Она выглядит как «туман идущий из холодильника».

Если на улице холодно, то где-то в стене будет температура, при которой начнется конденсация пара, и в этой точке будет увлажнение. Если стена тонкая, «холодная», и ее внутренняя поверхность охладится до 12,9 градусов или меньше (при указанных значениях температуры и влажности воздуха), то на ней выпадет роса, она станет мокрой, и очень быстро обзаведется плесенью.

При утеплении стен, конструкций дома, полезно сделать расчет точки росы для наибольших и наименьших значений влажности и температуры, чтобы знать в каких границах пространства будет перемещаться точка росы при изменении этих параметров.

Как выполняется расчет

В расчетах точки росы и толщины утепления не учитываются некоторые параметры, — давление, скорость движения воздуха, плотность материала… Поэтому говорить можно только о приближенных значениях. Но, это не критично, когда речь идет об определении толщины утеплителя.

Для определения точки росы в стене проще всего воспользоваться таблицами готовых примерных значений, и не пытаться самостоятельно заниматься расчетами. Тем более не стоит доверять самодельным программам из интернета, они часто не учитывают параметры и выдают ложные значения, а иногда — и по принципу случайных чисел.

Например, можно определить, что для помещения с температурой внутри +22 градуса, и влажностью 60%, температура при которой будет конденсироваться водяной пар (точка росы) составит 13,9 градусов.

Вычисление точки росы

По формуле

Наиболее простым считается расчёт по определённой формуле.

Показатели на формуле имеют следующие значения:

• а – неизменное значение — 17,27;
• в – такое же постоянство —  237,7;
• Т – градус температуры;
• Rh – относительная влажность воздуха на расчётный момент.

Расчет точки росы по этой формуле считается достаточно точным. Результат получается с погрешностью около 0,5.

Иногда формулу применить не получается: не хватает времени для расчётов или нет необходимых математических знаний и навыков. В Интернете можно воспользоваться специальными онлайн-калькуляторами, они находятся в открытом доступе. Пользоваться ими просто, но для правильного расчёта нужно знать определённые исходные данные.

Существуют компьютерные программы определения точки росы с дополнительными расчётными возможностями. В них учитываются, помимо основных, ещё другие показатели:

• географическое расположение объекта предполагаемого строительства;
• назначение помещения: где-нибудь в душевой влажность воздуха всегда будет намного выше, чем в комнате, где проживают люди, от этого зависит выбор, например, утеплителя;
• особенности конструкции – отдельный расчёт ведётся по стенам, потолочным перекрытиям, чердакам и т п;
• качественный состав конструкции.

С учётом показателей будет составлен график изменения точки росы на протяжении определённого времени.

По таблице

Ещё легче определять точку росы по специальной таблице (см прикреплённый файл).

Достаточно найти на ней точку пересечения двух основных показателей, и точка росы будет определена. Однако специалисты ей пользуются редко: эти расчёты весьма приблизительны, они не учитывают косвенные показатели, а они могут сильно влиять на окончательный результат.

С помощью приборов и инструментов

Метеорологи определяют некоторые природные показатели регулярно. Например, температуру воздуха измеряют высокоточным термометром, а влажность воздуха – гигрометром. Для того, чтобы на основе этих показателей верно определить нужную точку, обычно пользуются приспособлением, которое способно выполнять сразу обе эти функции – термогигрометром. Пользуются им пошагово так:

• прибор включается с определением заряда батареи;
• подносится под углом 90 градусов к месту исследования;
• получаемые данные фиксируются и сохраняются.

Теперь остаётся соединить термогигрометр с любым компьютерным устройством и анализировать данные. Подключение не сложнее манипуляций с сотовым телефоном.

Значение в остальных областях и меры противодействия

Более того, данный показатель также берут во внимание изготовители лаков, красок, составов защиты. Естественно, изготовители и клиенты точной оптики тоже должны не забывать о данном моменте, чтобы не навредить технике, тем более если приходится вносить приборы в тёплое помещение с улицы

Для того чтобы избежать возникновения конденсата изнутри строений, требуется обеспечить правильную систему вентиляции и правильное отвод влаги. К примеру, некоторые люди, которые желают сэкономить, могут соприкоснуться с трудностью непрерывного запотевания или подтекания окон. Плохие или неверно установленные пакеты стекол могут стать источником постоянных проблем. Так что подобную лучше работу поручить хорошим специалистам.

Обозначение точки росы

Сейчас нет смысла задумываться над тем, как высчитать точку росы, потому как это давно уже сделано профессионалами, а результаты сведены в таблицу. В ней указываются значения температур поверхностей, ниже которых из воздуха с разной влажностью начинает выделяться конденсат.

Как можно заметить, фиолетовым цветом тут выделена нормативная температура в помещении в зимнее время года – 20 °С, а зеленым отмечен раздел, что охватывает диапазон нормированной влаги – от 50 до 60%. При этом точка росы меняется от 9.3 до 12 °С. Другими словами, при воплощении всех норм конденсация влаги изнутри дома не представляется возможной, потому как в нем нет поверхностей с подобной температурой.

Иное дело – внешняя стена. Внутри ее омывает воздух, нагретый до +20 °С, а с наружной стороны – минус 20 °С, а иногда даже больше. Значит, в толще стены температура поэтапно растет от минус 20 °С до + 20 °С и в каком-нибудь месте она в первую очередь будет равна 12 °С, что при влаги 60% даст точку росы. Однако для этого еще необходимо, чтобы пар перегретый добрался до данного места сквозь материал ограждения

И здесь появляется еще 1 фактор, действующий на обозначение точки росы – проходимость пара материала, которая всегда принимается во внимание во время строительства

Сейчас можно перечислить все факторы, которые влияют на образование влаги изнутри фасадных стен во время эксплуатации:

• температура окружающей среды;
• относительная влажность воздуха;
• температура в толще стены;
• проходимость пара материала ограждения.

Примечание. Чтобы провести измерения данных показателей в толще используемых стен не существует никаких датчиков или анализаторов, их можно получить только расчетным путем.

Проходимость пара – это характеристика, показывающая, какое кол-во пара перегретого может пропустить через себя тот или другой материал за конкретный временной промежуток. К проницаемым относятся все конструктивные материалы с открытыми порами – бетон, кирпич, дерево и так дальше. В народе бытует выражение, что дома, построенные из них, «дышат». Примерами пористого теплоизолятора служат минвата и керамзитобетон.

Из всего сказанного выше делаем вывод, что в традиционных и теплоизолированных стенах обязательно есть условия для появления точки росы. Вот здесь и рождается много небылиц и страшилок, которые связаны с большим количеством воды, прямо-таки вытекающим из стен при конденсации, и произрастающей на них массой плесени. В реальности все не очень страшно, ведь эта точка не занимает стационарную позицию в ограждении. Со временем условия с двух сторон конструкции регулярно меняются, отчего и точка росы в стене передвигается. В строительстве это называют зоной потенциальной конденсации.

Так как заграждение проницаемо, то оно может самостоятельно избавиться от выделяющейся влаги, при этом значимую роль играет система вентиляции с двух сторон. Недаром внешнее утепление стен ватой на минеральной основе выполняется вентилируемым, ведь точка росы в данном случае находится в теплоизоляторе. Если все сделано правильно, то выделяющаяся изнутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.

Вот почему очень важно устроить правильную систему вентиляции в помещениях для жилья, она убирает не только вещества которые вредны, но и дополнительную влажность. Стенка мокнет лишь в одном случае: когда конденсация происходит регулярно и на протяжении продолжительного времени, а влаге деться некуда

В нормальных условиях материал просто не успевает напитаться водой.

Современные полимерные теплоизоляторы почти не пропускают пар, благодаря этому при стеновом утеплении их лучше располагать с наружной стороны. Тогда которая нужна для конденсации температура будет изнутри пенополистирола или вспененного полистирола, но пары к этому месту не доберутся, а поэтому и увлажнения не появится. И наоборот, теплоизолировать полимерным материалом внутри не стоит, так как точка росы остается в стене, а влага станет выделяться на стыке 2-ух материалов.

Пример подобной конденсации – окно с одним стеклом в зимнее время, оно не пропускает пары, отчего на поверхности внутри образуется вода.

Утепление внутри выполнимо при подобных условиях:

• стенка достаточно сухая и относительно тёплая;
• теплоизолятор обязан быть паропроницаемым, дабы выделяющаяся влага могла покинуть конструкцию;
• в доме должна отлично действовать система вентиляции.

Расчет точки росы

Существует несколько способов определения параметра.

По математической формуле

Применяют следующее выражение:

Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где

Тр — точка росы, °С;

Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в долях единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

Программы-калькуляторы

Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.

С помощью онлайн-калькулятора

Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.

Онлайн-калькулятор есть на многих сайтах.

В специальные поля вводят данные:

• температуру воздуха;
• относительную влажность;
• атмосферное давление.

После нажатия кнопки «Вычислить» на экране отображается искомая величина.

Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.

Специальные инструменты

Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.

Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.

Влажность измеряют с помощью приборов:

1. Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
2. Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.

Таблицы

В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.

Пример:

Температуравоздуха, °С	Температура насыщения в °С при влажности воздуха (в %)
30%	35%	40%	45%	50%	55%	60%	65%	70%	75%	80%	85%	90%	95%
-10	-23,2	-21,8	-20,4	-19	-17,8	-16,7	-15,8	-14,9	-14,1	-13,3	-12,6	-11,9	-10,6	-10
-5	-18,9	-17,2	-15,8	-14,5	-13,3	-11,9	-10,9	-10,2	-9,3	-8,8	-8,1	-7,7	-6,5	-5,8
-14,5	-12,8	-11,3	-9,9	-8,7	-7,5	-6,2	-5,3	-4,4	-3,5	-2,8	-2	-1,3	-0,7
+2	-12,8	-11	-9,5	-8,1	-6,8	-5,8	-4,7	-3,6	-2,6	-1,7	-1	-0,2	-0,6	1,3
+4	-11,3	-9,5	-7,9	-6,5	-4,9	-4	-3	-1,9	-1	0,8	1,6	2,4	3,2
+5	-10,5	-8,7	-7,3	-5,7	-4,3	-3,3	-2,2	-1,1	-0,1	0,7	1,6	2,5	3,3	4,1
+6	-9,5	-7,7	-6	-4,5	-3,3	-2,3	-1,1	-0,1	0,8	1,8	2,7	3,6	4,5	5,3
+7	-9	-7,2	-5,5	-4	-2,8	-1,5	-0,5	0,7	1,6	2,5	3,4	4,3	5,2	6,1
+8	-8,2	-6,3	-4,7	-3,3	-2,1	-0,9	0,3	1,3	2,3	3,4	4,5	5,4	6,2	7,1
+9	-7,5	-5,5	-3,9	-2,5	-1,2	1,2	2,4	3,4	4,5	5,5	6,4	7,3	8,2
+10	-6,7	-5,2	-3,2	-1,7	-0,3	0,8	2,2	3,2	4,4	5,5	6,4	7,3	8,2	9,1
+11	-6	-4	-2,4	-0,9	0,5	1,8	3	4,2	5,3	6,3	7,4	8,3	9,2	10,1
+12	-4,9	-3,3	-1,6	-0,1	1,6	2,8	4,1	5,2	6,3	7,5	8,6	9,5	10,4	11,7
+13	-4,3	-2,5	-0,7	0,7	2,2	3,6	5,2	6,4	7,5	8,4	9,5	10,5	11,5	12,3
+14	-3,7	-1,7	1,5	3	4,5	5,8	7	8,2	9,3	10,3	11,2	12,1	13,1
+15	-2,9	-1	0,8	2,4	4	5,5	6,7	8	9,2	10,2	11,2	12,2	13,1	14,1
+16	-2,1	-0,1	1,5	3,2	5	6,3	7,6	9	10,2	11,3	12,2	13,2	14,2	15,1
+17	-1,3	0,6	2,5	4,3	5,9	7,2	8,8	10	11,2	12,2	13,5	14,3	15,2	16,6
+18	-0,5	1,5	3,2	5,3	6,8	8,2	9,6	11	12,2	13,2	14,2	15,3	16,2	17,1
+19	0,3	2,2	4,2	6	7,7	9,2	10,5	11,7	13	14,2	15,2	16,3	17,2	18,1
+20	1	3,1	5,2	7	8,7	10,2	11,5	12,8	14	15,2	16,2	17,2	18,1	19,1
+21	1,8	4	6	7,9	9,5	11,1	12,4	13,5	15	16,2	17,2	18,1	19,1	20
+22	2,5	5	6,9	8,8	10,5	11,9	13,5	14,8	16	17	18	19	20	21
+23	3,5	5,7	7,8	9,8	11,5	12,9	14,3	15,7	16,9	18,1	19,1	20	21	22
+24	4,3	6,7	8,8	10,8	12,3	13,8	15,3	16,5	17,8	19	20,1	21,1	22	23
+25	5,2	7,5	9,7	11,5	13,1	14,7	16,2	17,5	18,8	20	21,1	22,1	23	24
+26	6	8,5	10,6	12,4	14,2	15,8	17,2	18,5	19,8	21	22,2	23,1	24,1	25,1
+27	6,9	9,5	11,4	13,3	15,2	16,5	18,1	19,5	20,7	21,9	23,1	24,1	25	26,1
+28	7,7	10,2	12,2	14,2	16	17,5	19	20,5	21,7	22,8	24	25,1	26,1	27
+29	8,7	11,1	13,1	15,1	16,8	18,5	19,9	21,3	22,5	22,8	25	26	27	28
+30	9,5	11,8	13,9	16	17,7	19,7	21,3	22,5	23,8	25	26,1	27,1	28,1	29
+32	11,2	13,8	16	17,9	19,7	21,4	22,8	24,3	25,6	26,7	28	29,2	30,2	31,1
+34	12,5	15,2	17,2	19,2	21,4	22,8	24,2	25,7	27	28,3	29,4	31,1	31,9	33
+36	14,6	17,1	19,4	21,5	23,2	25	26,3	28	29,3	30,7	31,8	32,8	34	35,1
+38	16,3	18,8	21,3	23,4	25,1	26,7	28,3	29,9	31,2	32,3	33,5	34,6	35,7	36,9
+40	17,9	20,6	22,6	25	26,9	28,7	30,3	31,7	33	34,3	35,6	36,8	38	39

Волосной гигрометр

Рассмотрим теперь принцип действия других видов гигрометров, приборов для измерения характеристик влажности (от греч. hygros – «влажный» и metreo – «измеряю»).

Волосной гигрометр (рис. 5) – прибор для измерения относительной влажности, в котором в качестве активного элемента выступает волос, например человеческий.

Рис. 5. Волосной гигрометр (Источник)

Действие волосного гигрометра основано на свойстве обезжиренного волоса изменять свою длину при изменении влажности воздуха (при увеличении влажности длина волоса увеличивается, при уменьшении – уменьшается), что позволяет измерять относительную влажность. Волос натянут на металлическую рамку. Изменение длины волоса передается стрелке, перемещающейся вдоль шкалы. При этом следует помнить, что волосной гигрометр дает не точные значения относительной влажности, и используется преимущественно в бытовых целях.

2 Сферы применения понятия

Переход влаги в жидкое агрегатное состояние существенно меняет условия жизни и трудовой деятельности людей, отражается на работе конструкций и механизмов

Поэтому во многих сферах точке выпадения пара в осадок уделяют особое внимание

2.1 Строительство

Ограждающие конструкции большинства зданий обладают паропроницаемостью. Исключением являются только металлические ангары и гаражи. Относительная влажность в помещении выше, чем снаружи, и пар под действием парциального давления проникает в стены.

Здания обладают паропроницаемостью, которая зависит от типа строительного материала.

В случае наличия в их толще участков с температурой насыщения или ниже он конденсируется, что приводит к таким последствиям:

1. Снижению термического сопротивления конструкции.
2. Сокращению срока службы строительного материала. При похолодании вода превращается в лед и расширяется, вызывая внутренние разрушения.
3. Развитию колоний плесени и грибка (при увлажнении поверхности).

Строительные материалы имеют разную паропроницаемость. Наименьший показатель у тяжелого железобетона (панельные дома) — 0,03 мг/м*ч*Па, наибольший — у газобетонных блоков — 0,23 (при плотности 400 кг/куб. м).

2.2 Сельское хозяйство

При снижении температуры воздуха влага конденсируется на побегах и листьях растений. При частых повторениях это провоцирует заболевания. Таким образом, знание точки конденсации водяного пара позволяет планировать профилактические и лечебные мероприятия.

Влага конденсируется на листьях растений.

В засушливых регионах, наоборот, конденсация атмосферной влаги может частично заменить систему орошения. Селекционеры работают над выведением сортов, способных усваивать воду таким образом. Тогда знание критической точки поможет определить необходимую производительность поливальных установок, если прогноз погоды в ближайшее время не предвещает дождей.

Меры защиты некоторых растений, например винограда, тоже планируют с учетом данного параметра. Если он высокий, значит, воздух содержит много влаги, и повреждения от заморозков, в т.ч. радиационных, будут умеренными.

Связь точки росы и строительства

Значение точки росы напрямую зависит от относительной влажности и температуры снаружи и внутри здания. Например, если температура за окном 8˚C, а температура внутри дома 22˚C, и относительная влажность составляет 45%, на наружной стене образуется конденсат.

Существуют и другие факторы, влияющие на точку росы, такие как региональные климатические условия, изоляция всех ограждающих конструкций здания, качество и тип системы отопления, длительность пребывания (постоянное или временное, как в доме или гараже) и вентиляция.

Строителям очень важно знать показатель точки росы, чтобы точно рассчитать место образования конденсата на стенах и определить необходимую толщину изоляции. Зная это, можно максимально снизить потери тепла в холодное время года

Расположение точки росы может меняться в зависимости от толщины стены. Она зависит от толщины и типа материалов самой стены и утеплителя, температуры и влажности воздуха внутри и снаружи здания.

Каждый материал, используемый для строительства и отделки стен, за исключением металла, имеет свою степень проницаемости водяного пара. С физической точки зрения, это показатель количества водяного пара, которое материал может пропустить через себя за определенное время.

Паропроницаемость является одним из решающих факторов при выборе теплоизоляционных материалов, а также важна при анализе состояния наружных стен.

В периоды низких температур водяной пар, находящийся под давлением в помещении, будет стремиться выйти через все слои наружных стен. Чем ниже коэффициент паропроницаемости изоляции, тем меньший слой необходимо укладывать. Его коэффициент должен увеличиваться от внутренней части к внешней, как и теплопроводность.

Если все расчеты выполнены правильно, точка росы будет находиться в теплоизоляционном слое стены, ближе к наружной поверхности. В этом случае водяной пар превратится в конденсат и только увлажнит стену. Так зимой накапливается водяной пар, а летом необходимо создать условия для испарения накопленной влаги.

Основным условием хорошей изоляции является создание условий для испарения накопленной влаги. Для этого необходимо произвести специальные расчеты и подобрать отделочные материалы.

Менее подходящим является расположение точки росы в несущей стене дома. Это происходит, если выбран неправильный тип и толщина изоляции.

В худшем случае конденсат находится на внутренней стороне стены. Такая ситуация возможна, если стена вообще не изолирована или если изоляция находится внутри помещения. В последнем случае под изоляцией может образоваться плесень, и промокшая изоляция вообще не будет удерживать тепло.

Вред точки росы для стен дома

Мы разобрались, что точка росы может располагаться в трех разных участках стены:

1. в наружном утеплителе стены
2. в стене, ближе к наружной части
3. в стене, ближе внутренней части

В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены. Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

• Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
• Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
• За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
• Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
• Стены сохраняют свою прочность и целостность многие десятилетия

утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне

• Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
• Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

разрушение стены под воздействием влажности

• При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
• В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
• Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в стене дома, ближе к внутренней поверхности

Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

• Насыщенная влажностью кладка начинает выделять на внутренней стене, в доме жидкость в виде капель воды.
• Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
• На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
• В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
• Понижается общая температура тепла в доме.

плесень на стене внутри дома Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.
