Из чего состоит и как используется американка в сантехнике - жми! из чего состоит и как используется американка в сантехнике

Установка

Обычно трубопроводы из полипропиленовых труб монтируются с помощью диффузной сварки, при помощи которой трубы напрочь спаиваются и становятся очень герметичными.

Срок такой конструкции, при эксплуатации с холодной водой в системе, растягивает срок службы труб до 15 лет, а с горячей водой трубы следует менять уже через 6 – 7 лет.

Вот небольшая инструкция, которая поможет установить американку:

Необходимо подготовить тубы, снять фаску, там, где это нужно, и обрезать трубы до необходимой длины.
С пластиковыми трубами следует провести калибровку.
Присоединяется фитинг, к примеру, если трубы имеют в диаметре 25 мм, то муфта должна быть такого же диаметра. Помнить о том, что американка является разъемной муфтой, и первой зафиксировать ту часть, которую необходимо приваривать, после чего собирается остаточная часть, чаще всего – это резьба.
Необходимо несильно затянуть штуцер и проверить качество работы, чтобы в случае некорректной установки все исправить. Теперь уже можно открыть вентиль и проверить на протечки.
Только после того, как вы убедитесь в том, что абсолютно никаких протечек нет, разрешено затягивать накидную гайку, и стоит отметить, что выполнить это следует плотно, для того, чтобы создать герметичность соединения.

Абсолютно ничего сложного в установке нет, и реально выполнить все процедуры своими силами в домашних условиях.

Смотрите видео, в котором специалист подробно демонстрирует процесс монтажа участка водопровода с помощью американки для полипропиленовых труб:

При проведении каких-либо сантехнических работ мы часто сталкиваемся с необходимостью соединения между собой различных трубопроводов. Для выполнения таких операций изобретено множество соединительных элементов, наиболее известным из которых является сгон. Однако этот тип соединения далеко не идеален, а работа с ним весьма трудоемка. Гораздо удобнее и быстрее работать с таким видом соединения как американка, ведь в нем предусмотрено практически все для обеспечения надежности и герметичности изделий. Поэтому поговорим про кран американка: что это такое, из каких состоит частей, где применяется, как правильно используется.

Выясним, что такое американка в сантехнике, и по какому принципу она работает.

Американка — это соединительный элемент, предназначенный для быстрой и удобной стыковки между собой трубопроводов из различных материалов, имеющих внутреннюю или наружную резьбу. Изделие конструктивно состоит из таких компонентов:

быстроразъемная шестигранная гайка с резьбой;
2 фитинга, также имеющих резьбу;
резиновая, полиуретановая или паронитовая прокладка (в некоторых моделях, в частности, в конусных, ее может не быть).

По сути, это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки
. Точно так же соединение может быть разобрано.

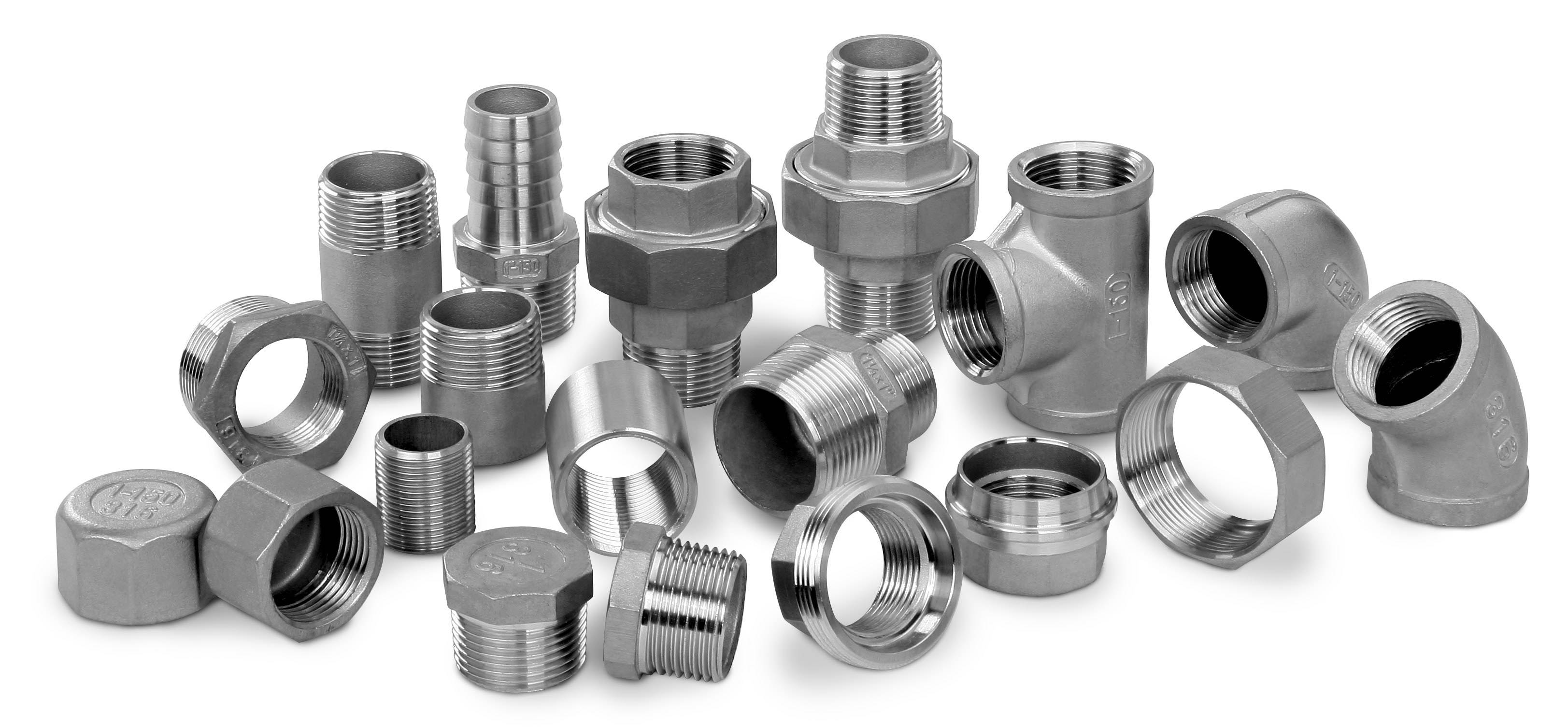

Изготавливаются соединители из нержавеющей стали, латунных сплавов, чугуна, комбинаций нержавеющей стали и полипропилена. Изделия способны выдерживать температуры рабочей среды до +120 градусов. Величина допустимого давления обычно указывается на корпусе изделия.

Наружная поверхность американки имеет декоративное никелевое покрытие, защищающее изделие от коррозии и механических повреждений, а также несущее эстетическую привлекательность. Если использовать для работы с американкой слишком грубые инструменты, то на поверхности изделия могут появиться царапины.

Из чего производятся

Самые популярные и распространенные материалы, используемые в американках – это нержавеющая сталь, обычная сталь, латунь, чугун, с добавлением полипропилена, если этот фитинг изготовлен для использования в системах из .

Цена и все характеристики, температурные, гидравлические и другие в первую очередь будут зависеть от использованного в американке материала, ну и соответственно от цены.

Ассортимент таких американок действительно широкий, на любой бюджет и к любой системе. Зачастую производитель покрывает фитинг никелем или другими защитными слоями, для защиты от внешних условий среды, и для красоты соединений.

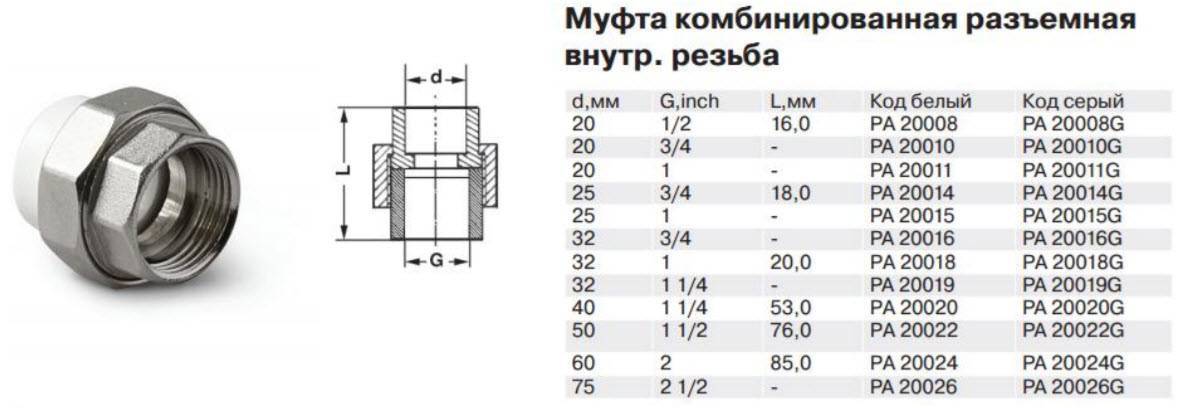

Муфта комбинированная: виды креплений и резьбовых соединений

Американку сантехническую используют для выполнения стыковки в трубопроводах, изготовленных из разных материалов. Есть американки для полипропиленовых труб и для металлопластиковых труб. Соединение конкретного вида подбирается с учетом специфики трубопроводной системы.

Комбинированные муфты применяются для монтажа труб из неодинаковых материалов

Вариантов, с помощью которых труба и соединение американка состыковываются, может быть несколько, в зависимости от конструктивных особенностей изделия:

с резьбой внутренней;
с резьбой наружной;
их обеспечивает накидная гайка приварного разъемного соединения американка;
сочетаются в разных комбинациях перечисленные способы.

Муфта комбинированная выпускается с двумя видами креплений:

Конусным. Сантехника с конусным креплением отличается особенной надежностью. Отсутствие прокладки в конструкции не отражается на надежности герметизации. Соединение, когда использовалась муфта комбинированная с конусным креплением, демонстрирует превосходную устойчивость при колебаниях температуры и даже при не превышающем 5º отклонении осей стыкуемых труб. При установке терморегулятора для радиаторов отопительной системы конусному креплению отдается безусловное предпочтение, как исключающему протечки даже при значительных перепадах температуры. Накидную гайку американки с конусным креплением все-таки рекомендуют закручивать, предварительно обмотав его поверхность ФУМ-лентой, чтобы быть уверенным в полнейшей герметичности стыка.

Цилиндрическим (плоским). При данном классическом типе герметизация обеспечивается тефлоновой прокладкой, прижимающейся стягиванием гайки к трубе. Популярность плоского уплотнения кроется в том, что точность изготовления составных элементов не является критичной.

Резьбовые соединения американок могут быть:

прямыми. Такая муфта комбинированная используется, когда требуется соединять прямолинейные участки.
угловыми. Американка угловая воистину незаменима, когда приходится соединять перпендикулярно сходящиеся трубы.

Резьбовая американка бывает угловой, под 45 или 90 градусов

Материалы

Фитинги американка изготавливаются из материалов, имеющих различные показатели по прочности, устойчивости к перепадам температуры и коррозии. Каждый трубопровод имеет свои особенности, под который подбирается свой вариант соединений и вставок.

Стальные (нержавеющие)

Изделия из нержавеющей стали отличаются высокой прочностью, удобством в работе и длительным сроком эксплуатации. Они не меняют своего внешнего вида на протяжении всей службы.

Оцинкованные

Относятся к бюджетной категории товара этого класса. Доступность продукции привлекает мастеров при проведении строительных работ крупного масштаба. Однако, срок службы оцинкованных фитингов ограничен. В течение нескольких лет их геометрия нарушается из-за коррозии, уничтожающей черное железо. Сам цинк отходит от корпуса изделия максимум через год, обнажая неприглядную ржавчину.

Латунные

Обзор видов муфт для полипропиленовых труб позволяет сделать вывод, что латунные американки отвечают всем требованиям относительно надежности и безопасности.

Сплав прочный, эластичный, устойчивый к нагреванию и химически активным жидкостям. Недостатком является высокая стоимость и изменение цвета латуни в процессе эксплуатации. Внешний вид изделий улучшается путем хромирования или окрашивания методом порошкового напыления.

Медные

Американки из меди выпускаются в ограниченном количестве, по причине низкого спроса и высокой стоимости. Востребованы фитинги из этого металла только в том случае, когда они крепятся к изделиям из аналогичного материала. За медью сложно ухаживать, так как она темнеет и покрывается зеленоватой патиной.

Пластиковые

В чистом виде только из полипропилена американки не производятся. Этот пластик не обладает достаточным запасом прочности для соединения труб и сантехнических устройств. Применяется полимер в качестве основы, в которую вплавлены резьбовые вставки из металла. Как правило, используют пластиковые американки в системах, где присутствует высокая температура и давление.

Монтаж американки

Чтобы самостоятельно соединить трубы или подключить какое-либо оборудование при помощи муфты-американки, необходимо подготовить:

фитинг, подобранный по размерам и иным существенным параметрам;
разводной ключ. Для крепления также можно использовать обычный рожковый ключ соответствующего размера или специальный ключ для американок;

Специальный ключ для установки муфты американки

Применение рожкового или специального ключа обосновано, если производится монтаж фитинга, изготовленного из никеля, хрома или стали с напылением никеля или хрома, так как затяжка при затяжке разводным ключом можно повредить металл иди дополнительное антикоррозионное покрытие.

герметизирующий материал. Для уплотнения резьбового соединения при монтаже фитинга можно использовать льняную нить с дополнительной обработкой краской или герметизирующей пастой, любую герметизирующую пасту, ФУМ-ленту или нить Тангит Унилок.

Средства для герметизации резьбового соединения

сварочное оборудование, если производится монтаж комбинированной муфты.

Монтаж выполняется в следующем порядке:

подготавливаются трубы. Если на отрезах труб имеется резьба для фиксации фитинга, то необходимо произвести очистку от грязи и иных отложений. Если резьба на трубах отсутствует, то производится ее нарезка при помощи специального оборудования (плашки, при помощи которой образуется наружная резьба, или метчика для получения внутренней резьбы);

Подготовка труб к соединению американкой

наружная резьба на трубах герметизируется выбранным уплотнителем. Если производится монтаж на внутреннюю резьбу, то уплотнитель накладывается непосредственно на фитинг;

Уплотнение резьбы фитинга

на трубы устанавливаются отдельные части фитинга и соединяются между собой гайкой. При необходимости между фитингами дополнительно устанавливается прокладка. Если одна из сторон американки полипропиленовая, то установка фитинга на трубу производится методом сварки.

Разновидности американок и способ соединения труб при помощи данного фитинга представлены на видео.

Таким образом, муфта-американка является наиболее простым способом соединения труб между собой или монтажа дополнительных элементов. Разъемное соединение также позволяет производить ремонт, в том числе и с заменой отдельных элементов трубопроводной магистрали.

Устройство и область применения

Разъемная муфта-американка состоит из следующих элементов:

гайки с резьбой, используемой для фиксации фитинга на трубах;
двух фитингов, устанавливаемых непосредственно на трубы или иные элементы системы, которые необходимо состыковать;
прокладки, герметизирующей соединение. Прокладка может быть изготовлена из паронита, полиуретана или резины.

Составные элементы американки

Муфта-американка имеет следующие достоинства:

быстрота и простота установки. Для монтажа муфты не требуется никакого специального оборудования кроме разводного ключа

В процессе установки также не требуется вращать трубы, что позволяет устанавливать дополнительное оборудование на уже существующие трубопроводы;
получение разъемного соединения, что важно для выполнения ремонтных и/или профилактических работ;
высокая герметичность.

Множество положительных качеств обуславливают и область применения американки. Муфта используется:

для соединения труб между собой, в том числе и для соединения трубопроводов, изготовленных из разных материалов;
для подключения оборудования: кранов, запорной арматуры, приборов индивидуального учета, отводов и так далее;
для подключения радиаторов отопления, отопительных котлов, для полотенцесушителя и иного аналогичного оборудования.

По своей сути американка является сгоном. Основное отличие заключается в более презентабельном внешнем виде, большей прочности и герметичности, но вместе с тем и более высокой стоимостью.

Сборка

Накидная гайка «американа» затягивается посредством стандартного ключа рожкового типа или используется накидной вариант этого вида инструмента. Некоторые пытаются применять газовый ключ, что не рекомендуется делать, так как это может привести к повреждению никелевого покрытия. При наличии на гайке декоративного покрытия следует применять прокладки из резины или пластика, а также можно воспользоваться фанерой.

Установка «американок» на трубы из металлопластика предполагает использование специального инструмента в виде внутреннего ключа. Он необходим для закручивания пресс-фитинга во время монтажа. Обычно такой ключ имеет форму цилиндра, дополненного двумя выемками, которые необходимы для зацепов, но доступен и вариант в виде шестигранника.

Вместо внутреннего ключа часто используют подручный инструмент, например, плоскогубцы, что повышает вероятность повредить рассматриваемое изделие. Когда предполагается разовая работа этого плана, то есть необходимо установить лишь одно соединение типа «американка», то такой подход в определенной степени оправдан, но в случае монтажа нескольких труб все-таки следует озаботиться покупкой специального инструмента.

Если вы обладаете навыками работы с металлом, то вполне можете изготовить самостоятельно конусный ключ требуемого размера. Соблюдение конусности необходимо для обеспечения попадания в имеющиеся выемки. В качестве материала для изготовления ключа можно использовать профильную арматуру.

Для «американки», диаметры внутренней и наружной резьбы которой определяются как 1/2, требуются ключ в соответствии с такими размерами, как 12 на 12 мм и 10 на 10 мм. Форма ключа должна напоминать букву «Г», имеющую длину ручки в 150 мм.

Американка в сантехнике что это такое и как используется

«Американка» в сантехнике – это быстроразъемное соединение, которая состоит из трех частей (два ответных резьбовых концевика и накидная гайка).

«Американка»: характеристики

Быстроразъемная резьбовая «американка» выпускается с конусным или плоским соединением. Самое простое изделие состоит из 4 частей: накидной гайки, двух резьбовых фитингов, а также прокладки. К слову, прокладка далеко не всегда входит в состав изделия. Фитинги «американки» герметичны, что стало возможным благодаря конусным поверхностям края деталей, а также резиновой прокладки. Если говорить о плоской американке, то герметичность в ней достигается за счет одной прокладки.

Где используются «американки»?

Изделия предназначаются для быстрого и удобного разъединения или соединения труб, а также разнообразных запорно-регулирующих элементов системы водопровода и отопления. Разъем или соединение при помощи «американки» осуществляется при использовании лишь одной гайки накидной. Такое соединение может быть использовано несколько раз, причем есть возможность поменять прохудившуюся прокладку. «Американка» имеет преимущество перед стандартной контргайкой и сгоном с муфтой.

Краны с «американок» также получили широкое распространение. Это может быть прямой или угловой кран. Предназначается для работы с системой горячего и холодного водоснабжения, не переносит агрессивную среду. Температурный предел изделия для крана из пластика составляет 90 градусов. Если же материал из латуни, он вполне может выдержать температуру от -20 до +120 градусов.

Из чего изготавливаются «американки»?

Для сантехники изделие изготавливается из различных материалов. Так, в продаже имеются чугунные «американки», из нержавейки и латуни с покрытием из никеля или хрома, комбинированные с полипропиленовыми деталями. Они представлены в самых разных размерах и исполнении (угловые или прямые), рассчитаны на разное давление в системе водоснабжения или отопления.

Как подобрать ключ для «американок»?

Для монтирования и демонтажа, ремонта разъемных соединений используется специальный ключ для американок. В сантехнической области довольно часто приходится сталкиваться с «американками» на ¾” и ½” с внутренними двумя выступами. Редко используется шестигранник. С ролью ключа довольно сносно справляются и пассатижи, которые смогут справиться с двумя «американками» на ½”.

Что такое ФУМ-лента?

ФУМ-лента (фторопластовый уплотнительный материал), служит для качественной герметичности резьбы в различных соединительных муфтах. Эта лента-уплотнитель имеет тонкую синтетическую структуру, полупрозрачный, белый цвет и обладает достаточно высокой механической, термической устойчивостью из-за содержания фтора. Долгий срок использования, при натяжении не разрывается, не теряет свойств под воздействием высоких температур или агрессивно- химических сред. Главные преимущества такого уплотнителя: нетоксичность, пластичность, хорошая прочность и высокое сопротивление коррозии металла.

Конусные или плоские?

Конусные «американки», дополненные резиновым уплотнителем, обеспечивают герметичность за счет внутреннего давления, накидную гайку в данном случае можно затягивать даже вручную. Что касается плоских вариантов уплотнения, то здесь потребуется обеспечить необходимую величину контактного давления.

Обязательную герметичность соединению может обеспечить как конусная «американка», так и плоская. При этом плоские позволяют с легкостью менять прокладки, которые не являются дефицитом. А для конусных нужны специальные прокладки, отличающиеся нестандартным размером. В свою очередь конусные без прокладок не стоит выбирать, так как для создания герметичности соединения надо очень сильно затягивать гайку, что является неприемлемым, если трубы, например, пластиковые.

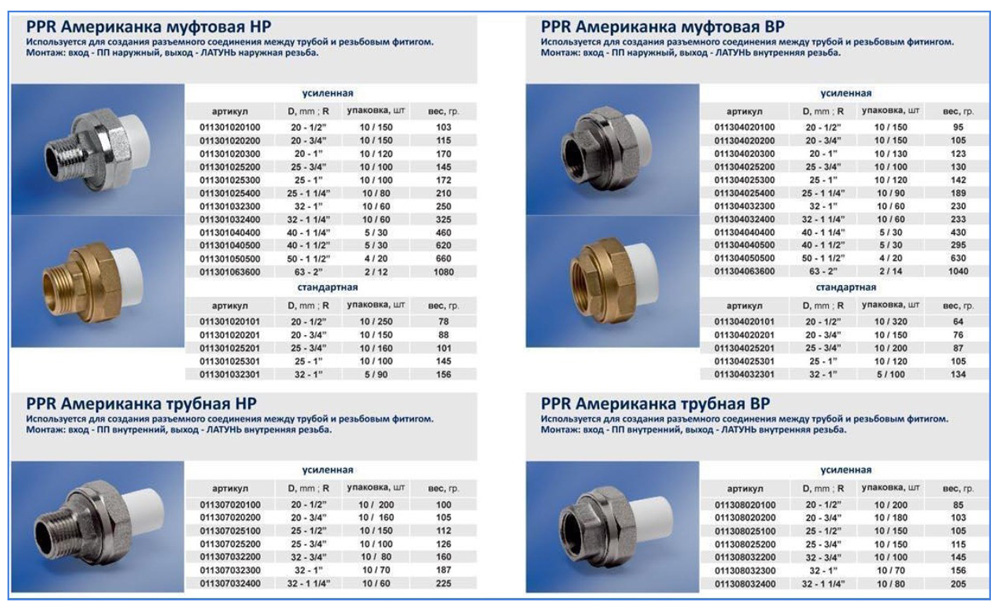

Таблица размеров

Виды резьбовых соединений и из чего изготавливают соединение американка

Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.

Преимущества конического уплотнения:

Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;
Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.

Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом.

Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.

Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.

Металл и полипропилен в конструкции обеспечат высокую герметичность.

Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.

Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.

Муфта американка

Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.

Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.

Кран американка

В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.

Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.

Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.

Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.

Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.

Как и любой шаровой кран, кран американка различается по типу ручки:

тип Бабочки;
тип Рычага .

Бабочка ставится, как правило, на краны с маленьким сечением, т. к. такие краны требуют небольшого усилия при повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.

При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.
