Пресс-фитинги для металлопластиковых труб

Нестандартные способы соединения труб

Кроме традиционных методов стыковки труб, которые являются наиболее распространёнными, существуют и некоторые специальные методы монтажа. Трубы тоже могут быть выполнены из нестандартного материала, который требует специального соединения.

При помощи раструбов чаще всего выполняется соединение канализационных систем

Рассмотрим такие способы стыковки:

склеивание;
раструбная стыковка;
быстроразъемные соединения.

Первый вариант используют в случае, если конструкция выполнена из пластмассы. Метод склеивания позволяет получить прочное и герметичное неразъёмное соединение. Стыковка труб этим способом выполняется посредством нанесения на них специального клея.

Раструбное соединение используется, как правило, при монтаже канализационных систем безнапорного типа. В таких системах сточные воды движутся естественным путём под наклоном, без использования специального насоса. В зависимости от того, из какого материала сделан такой трубопровод, может быть разъёмное и неразъёмное раструбное соединение. Разъёмный вариант раструбного сцепления применяется при монтаже пластиковых коммуникаций, а неразъёмный — при монтаже чугунных труб. Уплотнение раструба в чугунных конструкциях производится с помощью цементного состава или специальными герметиками.

Рассмотрим основные варианты быстроразъемных соединений:

хомуты, оснащённые фиксирующим клином;
кулачковое (Camlok);
соединение ISO.

Гибкие трубы и шланги можно соединять при помощи быстроразъемных фитингов, например таких, как Camlok

Такие варианты сцеплений просты в установке и обладают хорошими прочностными характеристиками.

Стоит также отметить, что для стыковки труб, которые эксплуатируются в промышленных целях, используют такие сочленения:

Первый вариант применяют в тех случаях, когда необходимо соединить трубы с какой-либо измерительной аппаратурой, а второй — при стыковке жёстких труб, оснащённых гибкими элементами. Шарнирный тип применяют в строительстве сложных по форме магистралей. Такое соединение позволяет компенсировать эффект закручивания трубопровода.

Фитинги для металлопластиковых труб

Компрессионные

Компрессионный фитинг в соединении с металлопластиком.

Выпускаются диаметром от 20 до 110 мм, седелки (седловые отводы) — до 315 мм. Эти соединительные элементы могут применяться только на водопроводе с рабочим давлением до 16 атмосфер (на газовом трубопроводе не применяются).

Виды

муфта переходная для стыковки двух труб равного (разного) диаметра;
муфта для перехода на внутреннюю или наружную резьбу (на металлическую трубу или на кран с резьбой);
тройники с выходом на резьбу (внутреннюю или наружную). Равносторонние или редукционные тройники соединяют три отрезка, служат для ответвления трубопровода на угол 90°;
отводы или угольники с выходом на резьбу (внутреннюю или наружную);
отводы для поворота трубы на угол 90°;
шаровой кран с переходом на резьбу;
кран, перекрывающий трубопровод;
фланцевые соединения (переход с трубы на фланец), после них можно установить чугунную либо стальную трубу с фланцевым соединением;
седловой отвод.

В трубе высверливается отверстие, на которое устанавливается седелка.

Последний позволяет выполнить на основном трубопроводе второстепенное ответвление. Через седелку можно забирать воду из основного трубопровода. Есть такие разновидности седелок, которые предназначены для врезки в трубопровод под давлением.

Монтаж

Чтобы соединить 2 трубы одного или разного диаметра вместе, подсоединяемую трубу надо предварительно подготовить.

Снимите фаску с торца трубы, например, с помощью зачистки, чтобы впоследствии не повредить резиновое уплотнение. Наденьте зажимную гайку на трубу, затем цангу, упорное кольцо и резиновый уплотнитель. Собранную конструкцию вставьте в корпус муфты. Зажимную гайку закручивайте до упора, с помощью компрессионного ключа подтяните муфту.

Достоинства

Соединение получается очень надежным при условии соблюдения правил монтажа и эксплуатации. Оно является сборно-разборным.

Не требуется дорогостоящее оборудование. Крепление осуществляется гаечными или разводными ключами.

Разъем штуцера оснащен уплотнительными кольцами, резьбовые элементы крепления можно ремонтировать в случае необходимости.

Недостатки

Во-первых, установка — длительный процесс. Во-вторых, скрытый монтаж невозможен, так как требуется периодическая проверка соединения.

Лучше всего использовать новый фитинг, но если вы используете фитинг повторно (после демонтажа), обязательно замените хотя бы уплотнительные прокладки.

Прессовые

Пресс-фитинги более долговечны в эксплуатации по сравнению с компрессионными.

Такие фитинги можно применять и в водопроводах, и в системах отопления.

Преимущества

Возможность создания сложной разводки.

Высокая коррозионная устойчивость и, как следствие, долгий срок эксплуатации.

Устойчивость к высокому давлению внутри трубы и высокой температуре рабочей среды.

Монтаж

Отрезаем трубу нужной длины, обрабатываем торец калибром. Надеваем обжимную муфту ( штуцер с резиновыми кольцами), а затем фитинг. Обжимаем муфту пресс-клещами (электрическими или ручными). После этого на муфте видны кольцевые полосы.

В зависимости от вида фитинга используется разная технология монтажа.Компрессионный фитинг. Чтобы не было протечек, нужно время от времени подтягивать резьбу.

Обжимной фитинг

Монтаж трубопровода с использованием обжимных фитингов можно произвести, имея в наличии всего два разводных ключа. Минимум инструментов и простота используемой технологии – главные достоинства данных фитингов. В любой момент их можно разобрать, поменять уплотнительные кольца и вновь установить в систему. Но они дороже, чем пресс-фитинги и требуют регулярного обслуживания – 1 раз в год на каждом фитинге подтягивается обжимная гайка, поэтому их устанавливают с открытым доступом. Особенно это относится к системам горячего водоснабжения и отопления, так как постоянные перепады температур в трубах приводят к ослаблению уплотнительных колец.

Устройство обжимного фитинга чуть сложнее, чем пресс-фитинга, и состоит из следующих частей:

Корпус из латуни;
Обжимное кольцо с разрезом;
Резиновая прокладка;
Накидная гайка.

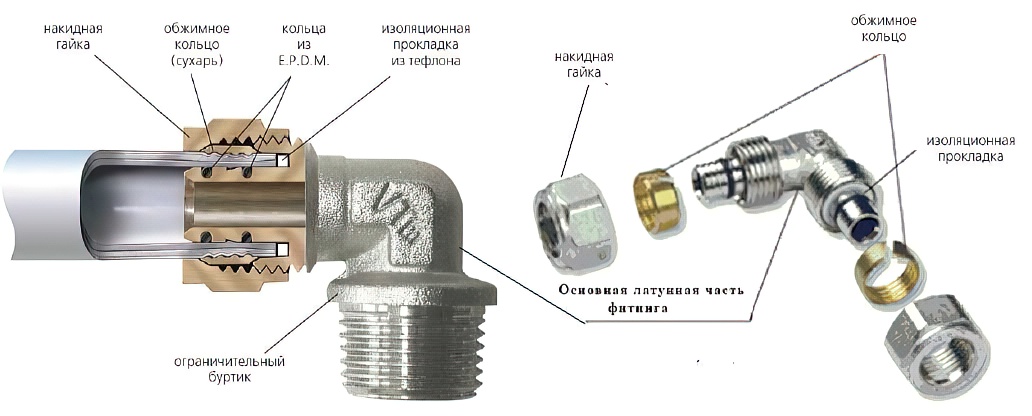

Схема устройства обжимного фитинга

Рассмотрим, как по шагам поставить обжимной фитинг:

Отрезать и выровнять участки трубы заданных размеров.
Выполнить обработку срезов с помощью калибратора и развертки.
Выкрутить с фитинга накидную гайку и обжимное кольцо и одеть их на трубу.
Немного прокручивая, насадить край трубы на штуцер – торец трубы должен полностью упереться в кромку фитинга.
Закрутить гайку поверх кольца сначала вручную, затем используя два разводных ключа

Закручивать осторожно, чтобы не деформировалось кольцо.

Технология использования пресс-фитингов

Соединение медных или труб из сшитого полиэтилена требует наличия следующего инструмента:

ножницы для резки пластиковых труб (стальные изделия нарезаются с помощью болгарки);
фаскосниматель;
калибратор;
рулетка, маркер;
пресс-клещи под соответствующий профиль фитинга.

Пресс-клещи рационально использовать для соединения труб малого диаметра (до 26 мм), для обжима изделий больших размеров требуется инструмент с электроприводом — пресс-пистолет, с применением которого опрессовка фитинга занимает не более 5 секунд. Также без пресс-пистолета не обойтись если вы будете работать над соединением стальных трубопроводов, обжим которых требует повышенных усилий.

Монтаж труб из сшитого полиэтилена выполняется по следующему алгоритму:

С помощью трубореза труба обрезается под прямым углом к своей оси (от точности среза непосредственно зависит герметичность соединения — торцевая часть трубы должна плотно прилегать к корпусу фитинга).
На срезе трубы посредством фаскоснимателя нарезается внутренняя фаска. Овальность торца, образовавшаяся при нарезке, удаляется калибратором.
На трубе размещается обжимная гильза фитинга, после чего труба до упора насаживается на штуцер.
Используя клещи либо пресс-пистолет выполняется обжим гильзы.

Обжим пресс-фитинга

Если монтаж выполнен правильно, после обжима на гильзе образуются ярко выраженные кольца, которые свидетельствуют о герметичности соединения. Учитывайте, что обжим фитинга можно выполнять только один раз, если соединение имеет дефект, необходимо отрезать часть трубы, на которой закреплен пресс-фитинг, и повторить монтаж с применением нового изделия.

Особенности выбора и обзор производителей

Пресс-фитинги на рынок поставляются достаточно большим количеством производителей, они представлены в ассортименте каждой компании, реализующей трубы из сшитого полиэтилена и металлопластиковые изделия. Изучив отзывы потребителей и мнения профильных специалистов, мы выделим две фирмы — Henco и Tiemme.

Henco — бельгийская компания, один из лидеров рынка. Фирма производит пресс-фитинги двух видов — Henco PK и Henco PG. Серия PG представлена стандартными изделиями из латуни, обработанной защитным оцинкованным покрытием, тогда как пресс-фитинги PK имеют полимерный корпус из ПВДФ (поливинилденфторида). Фитинги от Henco выпускаются под трубопроводы из сшитого полиэтилена диаметром 16, 20, 26, 32 и 40 мм.

Латунные изделия могут эксплуатироваться в системах горячего водоснабжения и отопления (температурный максимум +115), тогда как пресс-фитинги из ПВДФ предназначены для трубопроводов подачи холодной воды.

Tiemme — итальянский производитель, в ассортименте которого представлены пресс-фитинги следующих серий:

Tiemme Cobra — линейка фитингов для труб из сшитого полиэтилена;
Tiemme 1650- пресс-фитинг для армированных металлопластиковых труб;
Tiemme 2670 — пресс-фитинги для трубопроводов из металлопластика транспортирующих газ.

Корпус фитингов Tiemme изготавливается из латуни, гайка для обжима — из нержавеющей стали. Температурный максимум изделий составляет +95(кратковременная температура +110), они выдерживают давление до 16 Бар. Диаметры — от 15 до 63 мм.

Выбирая пресс-фитинги остерегайтесь подделок, которых на рынке достаточно много — обращайте внимание на вес (латунные фитинги массивны, низкий вес свидетельствует о том, что за латунь выдается какой-либо дешевый сплав), толщину гильзы для обжима и маркировку (буквы должны быть выгравированы, а не нанесены краской). Инструмент для монтажа фитингов — пресс-клещи также представлены в ассортименте данных компаний

Клещи от Henco (в комплекте идут насадки под пресс-фитинги диаметром 16 и 20 мм) обойдутся вам в 15 тысяч, от Tiemme — 14 тыс. рублей. Однако клещи от итальянской компании предназначены для использования с пресс-пистолетами, тогда как инструмент от Henco применяется для ручного обжима

Инструмент для монтажа фитингов — пресс-клещи также представлены в ассортименте данных компаний. Клещи от Henco (в комплекте идут насадки под пресс-фитинги диаметром 16 и 20 мм) обойдутся вам в 15 тысяч, от Tiemme — 14 тыс. рублей. Однако клещи от итальянской компании предназначены для использования с пресс-пистолетами, тогда как инструмент от Henco применяется для ручного обжима.

Опрессовывающиеся соединения

В сравнении с компрессионными узлами, пресс-фитинги обладают большей надежностью. Если после обжатия была достигнута герметичность соединения, проверенная под давлением воды, то узел не требует дальнего периодического контроля и может быть скрыт штукатуркой, стяжкой или облицовочными материалами. Высокая степень герметичности пресс-фитингов имеет и отрицательную сторону – стык является неразборным. В случае некачественного соединения обжатый фитинг необходимо будет обрезать вместе с частью трубы, и повторить монтаж. Устройство металлопластиковых трубопроводов этим методом занимает меньше времени, но требует специального оборудования – ручных клещей или полуавтоматического аппарата для опрессовки. Последовательность действий при монтаже состоит из следующих операций:

При помощи трубореза или ножовки по металлу нарезаются куски МПТ необходимой длины.
Калибратором снимается внутренняя фаска и восстанавливается первоначальное сечение.
Монтируемый конец очищается от заусениц, опилок и частиц грязи.
На штуцер фитинга одевается монтируемая труба с предварительно установленной обжимной муфтой.
Соединение опрессовывается при помощи ручных клещей или аппарата.

Для сборки систем МПТ диаметром до 20 мм используется ручной инструмент. Трубы большего размера потребуют применения электрических устройств. Штуцеры фитингов разных производителей могут иметь отличное друг от друга сечение. Для их опрессовки используются соответствующие насадки на клещи.

Виды фитингов для металлопластиковых труб

Теплоцентрали несут на себе особую нагрузку, существенно отличающуюся от водопровода или газопровода. По ним круглосуточно подается горячая вода под высоким давлением. Соответственно, и магистрали, и соединительная фурнитура должны обладать повышенной устойчивостью к температурному режиму и давлению.

При установке теплопровода применяются такие виды фитингов для металлопластика, как:

цанговые (резьбовые), иначе их называют разъемные соединения;
компрессионные модели, их считают условно – разъемными стыковками;
пресс – конструкции. Это неразъемные монолитные стыковки.

Фитинги для металлопластиковых труб

Цанговые модели

Из всех разновидностей стыковочных соединений это самая дорогая конструкция. Она не только обеспечивает прочность стыков, но и позволяет неоднократно разбирать и собирать разъем без ущерба для качества отвода.

Конструкция состоит из таких деталей, как:

латунный корпус;
обжимное кольцо;
прокладки уплотнения из высокопрочной резины.

Применяются такие разъемные фитинги для металлопластиковых труб, как:

уголки;
тройники;
переходники;
крестовины;
водорозетки.

Монтаж тепловых коммуникаций, при применении такого вида соединений, как резьбовые обжимные фитинги для металлопластика, позволяет с легкостью производить стыковку труб разных видов, изготовленными из таких материалов, как:

сталь;
полипропилен;
медь;
пластик.

Цанговые фитинги для металлопластика

Посредством фитингов металлопластиковые отводы мгновенно соединяются с биметаллическими отопительными приборами. А тройники позволяют в одной системе разводить или соединять самые разнообразные контуры.

Компрессионные модели

Все чаще выбор падает на для металлопластика. Это соединение выдерживает сильное давление и не боится высоких температур. Состоит такой стыковочный комплект из следующих элементов:

гайка накидного механизма;
штуцер;
разрезанное кольцо обжимной конструкции.

Наличие штуцера с уплотнительными кольцами делает соединение всех деталей надежным и безаварийным на длительный срок эксплуатации. Разъемные комплектующие элементы способствуют простому демонтажу для ремонта и обратной сборке.

Но есть и некоторые недостатки. Компрессионные модели под металлопластиковую трубу имеют свойство ослаблять зажим через некоторые промежутки времени. Это создает риск образования протечки. Поэтому за ними необходимо постоянно наблюдать и проверять прочность сцепления.

Пресс – фитинги

Эти модели предназначены только для стыковок внутренних коммуникаций. Так как низкие температуры влияют на внутренние элементы, и может возникнуть вероятность прорыва трубы или стыка. Они имеют несложное строение, и состоят из таких деталей, как:

Пресс-фитинги для трубопровода

основной корпус;
шайба из тефлона;
насколько колец;
пресс-гильза.

Такая конструкция является полностью неразборной и не разрезной. Для монтажа с другими компонентами необходимо сильное механическое воздействие. Достигается это с помощью специальных приспособлений, имеющих ручной или гидравлический усилитель.

Стыковочный блок, где задействованы пресс-фитинги для металлопластиковых труб, гладко прилегает к обоим соединенным концам – так, что место крепления становится почти незаметным.

Как достоинством, так и недостатком является монолитность фитинга. С одной стороны, это наиболее надежное скрепление отрезков магистрали из всех известных. С другой стороны, при возникновении любой неисправности придется удалять весь участок теплопровода.

Пресс-конструкции выпускаются таких видов, как:

соединительная муфта;
угольник;
тройник.

Главным принципом всех видов соединений является простота в обращении и надежность в эксплуатации. Не так давно начался выпуск совершенно новой по своим характеристикам продукции, так называемый тип Push Fit, изготовленный из пластика.

Что из себя представляет

Пресс-фитинг – специальное приспособление, служащее неразъемным соединителем металлопластиковых труб, либо конструкций системы с элементами из металла. С помощью таких конструкций возможен быстрый и прочный монтаж системы с применением металлопластиковых труб, состоящих из сшитого полиэтилена, с трубопроводами, смесителями и отопительными приборами.

Подобные пресс-соединения производятся из нержавеющей стали, или же латуни – материала, который возможно деформировать при обжатии, но который, при этом, достаточно прочен по своей структуре для применения в подобных конструкциях.

В зависимости от вида соединений металлопластиковых конструкций, выделяют два основных вида пресс-фитингов:

Обжимные. Используются для укрепления разъемного вида соединений коммуникаций из металлопластика. В этом случае у пресс-фитинга имеется накидная гайка, которая служит прессом. Такой вид деталей ещё называется компрессионным.
Надвижные. Используются для укрепления неразъемных соединений. У таких деталей нет резьбы, а вместо гайки прессом служит гильза. В результате установки на гильзу оказывается деформационное воздействие. В последующем она больше не обретает свою изначальную форму.

Обжимной фитинг

Спросом на рынке пользуются также пресс-фитинги из алюминия, но они непригодны для соединения металлопластиковых изделий ввиду того, что алюминиевые детали слишком мягки для того, чтобы обжимать трубу с достаточной силой.

Монтаж металлопластиковых труб своими руками: с чего начать

Изучать работу с металлопластиковыми трубами начнем с того, что научимся правильно их резать. Дело в том, что сама по себе эта разновидность труб является сравнительно мягким материалом – неправильный или неаккуратный нажим ножницами может просто сплющить конец трубы. Деформированная труба, даже если ее выровнять, обжимается намного хуже, следовательно, вероятность протечки возрастает.

Монтаж металлопластиковых труб своими руками – обрезка

Процесс порезки металлопластиковых труб выглядит примерно так: сначала легким нажимом необходимо сделать небольшой надрез на половину диаметра трубы, после чего, проворачивая ножницы по кругу, дорезаем трубу до конца. Таким способом получается ровный и несмятый край трубы.

Устройство фитинга металлопластиковых труб

Качественная установка невозможна без правильного соединения трубы с фитингом. Чтобы понять принцип их соединения, необходимо изучить конструкцию обжимного фитинга. Он состоит из трех частей – корпуса (с одной стороны которого предусматривается либо резьбовое соединение, либо фитинг, а с другой находится штуцер с кольцевыми резиновыми уплотнителями), обжимной гайки и конусного кольца. Именно эти три элемента и обеспечивают герметичность соединения. Работает такой разъем довольно просто – по мере затягивания гайки обжимное кольцо сдавливает трубу, заставляя ее плотно и с усилием облегать штуцер с резиновым уплотнителем.

Как соединить металлопластиковые трубы фото

Теперь о непосредственном соединении трубы и фитинга. Для начала на соединяемый конец трубы необходимо надеть гайку и следом за ней натянуть латунное обжимное кольцо. В разных моделях металлопластиковых труб обжимное кольцо может делаться по-разному – одни производители делают его конусом, а другие прямым с большими фасками. Те, которые с фасками, могут устанавливаться любой стороной, а те, что изготовлены конусом, надеваются на трубу тонкой стороной от фитинга.

Надели? Теперь, ровно обрезанный край необходимо откалибровать. Как правило, внутренний диаметр металлопластиковых труб немного меньше, чем штуцер фитинга – делается это с целью достижения высокой плотности обжима. В обычном состоянии натянуть трубу на штуцер довольно сложно. Вставляем калибр во внутреннее отверстие трубы и, проворачивая его в разные стороны, погружаем вглубь на пару сантиметров. Некоторые умельцы вместо калибратора используют рукоять разводного ключа – это неправильно и может привести к неприятным последствиям в виде деформации конца трубы и, как следствие, протечки соединения.

Работа с металлопластиковыми трубами – калибровка

Слегка смочив водой штуцер фитинга, надеваем на него трубу. Натянуть ее необходимо до самого конца, пока труба не упрется в небольшое белое кольцо. Если вставите трубу не до конца, шансы, что ее сорвет в процессе эксплуатации, возрастают в несколько раз. На этом этапе следует проконтролировать ровность среза – если труба уперлась в белое кольцо равномерно со всех сторон, значит все в порядке. Если с какой-либо из сторон имеется щель более миллиметра, то лучше трубу снять, а ее конец подрезать заново, поскольку такая стыковка может привести к нарушению герметичности.

Соединение металлопластиковой трубы и фитинга фото

Если все соединилось нормально, то можно сдвигать гайку как можно ближе к фитингу и с помощью разводных ключей зажимать со всей силой, пока не появится характерный скрип или писк. Не стоит бояться тянуть – если фитинг качественный, то гайка выдержит любые нагрузки. Если лопнет, то это даже лучше. Вы избавитесь от некачественной запчасти, эксплуатация которой могла бы привести к потопу.

Как обжать фитинг металлопластиковой трубы

Вот, в принципе, и весь монтаж металлопластиковых труб своими руками. Сложно? Как по мне, то проще ничего нет. Ну а вы судите сами – кто-то поддержит мое мнение, а кому-то эта работа покажется невыполнимой.

Автор статьи Юрий Пановский

Преимущества неразъемного соединения

На первый взгляд, неразъемное соединение может показаться менее привлекательным, чем разборный стык. Ведь участок трубопровода нельзя будет починить в случае необходимости, а придется менять полностью.

Рекомендуем ознакомиться: Использование компрессионных фитингов при монтаже трубопроводов

Однако в случае с металлопластиковыми трубами и пресс-фитингами все с точностью до наоборот – эти соединения настолько прочны, что не нуждаются в ремонте.

Достоинства неразъемного соединения:

Высокая надежность. Соединение можно эксплуатировать при давлении в 10 атм.
Устойчивость к воздействию высокой температуры. Пресс-стык выдерживает любую температурную нагрузку, допустимую при эксплуатации металлопластика.
Антикоррозийная устойчивость.
Возможность эксплуатации в «закрытом» режиме. Пресс-соединение можно замуровывать в стены или пол. Оно не нуждается в обслуживании или ремонте.
Простота установки. Установка пресс-фитингов не требует дорогостоящих инструментов и специальных навыков.
Цена деталей сопоставима с компрессионными фитингами, а часто бывает ниже.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком

Тип резьбы и ее размер подбираете в зависимости от вида используемого крана

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Структура металлопластиковой трубы

Как видите, она состоит из трех слоев: полиэтилен-алюминий-полиэтилен, между которыми находятся соединительные клеевые прослойки. Поэтому резка и монтаж соединений канализационных труб из металлопластика требует точности и аккуратности. Из видео ниже Вы увидите, как работать с трубой.

Как видите, ничего сложного нет. Немного практики и все получится. Не забывайте перед монтажом фитинга обрабатывать снаружи и изнутри края среза трубы.

Иначе можно повредить резиновые уплотнители. А чтобы придать краю трубы идеально ровную круглую форму и подготовить к соединению обязательно пользуйтесь калибратором.

Затягивается соединение с помощью двух ключей, один удерживает фитинг, другой затягивает гайку.

Также часто бывает нужно просто согнуть трубу, без применения фитинга. В таком случае Вам поможет специальная пружина, которая не даст трубе просто сложиться.

Такие пружины могут быть как внутренними, так и внешними.

Такие изгибания используются монтажниками по максимуму, потому что:

Экономия на фитинге.
Нет риска протечек, т.к. нет соединения.

Если Вы планируете закрывать трубу коробом, то пользуйтесь таким приемом.

Теперь давайте посмотрим видео о том, как правильно соединять металлопластиковые трубы и фитинги.

Трубу очень удобно крепить к стене с помощью специальных клипс.

Крепление трубы к стене

Такая клипса притягивается к стене, после чего в нее труба просто вставляется. Это очень быстро и удобно. Такие клипсы калибруются под диаметр трубы и поэтому держат очень хорошо.

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

Так выглядят компрессионные фитинги

Ассортимент фитингов широк уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

Гайка и кольцо надеваются на трубу.
Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
Кольцо натягивается тоже до упора на фитинг.
Перед затягивание гайки
Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Какой фитинг используется для соединения

При сооружении трубопроводов, применяются сцепляющие детали — фитинг. Это крепежные элементы: крестовины, тройники и заглушки. Они встречаются компрессионного и прессового типа.

Устанавливаются компрессионные с помощью гаечного ключа, а вот для монтажа второго вида без пресс-клещей не обойтись.

Они бывают:

Переходными — монтируются на участках, где соединяются полимерные и стальные трубы.
Цанговыми — предназначены для обжатия материала, имеющего форму цилиндра.
Пресс-фитинг — надёжная (выдерживает высокое давление) и практичная модель, при их применение, получается высококачественная конструкция, рекомендованы при сборке труб из металлопластика.

Плюсы фитинга при опрессовке:

возможность скрытой укладки;
соединительный узел нет необходимости постоянно контролировать и обслуживать;
служат 50 лет и более.

Сегодня, жилые дома в большей части оборудованы пластиковыми трубами, как водопроводными, так и отопительными. Их положительные качества — долговечность, и высокие гигиенические и эксплуатационные показатели.

Прессовой или обжимной фитинг / Press or compression fitting

А если использовать обжимной инструмент для пресс-фитингов на данных трубах, можно легко сделать разводку в самой сложной коммуникации.

Однако, стоит отметить, что цены на данные детали достаточно дорогие, но они обеспечат вам надёжность системы от протечки.
