Как подключить два котла в одну систему, параллельное соединение котлов отопления

Целесообразность применения автоматического и ручного переключения между двумя котлами

Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:

• Газ + Электро
• Дрова + Электро
• Сжижений газ + Электро
• Соляровый + Электро
• Пеллетный (гранульный) + Электро

Пеллетный и электрический котел

Сочетание подключения двух котлов — пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.

Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.

Котлы на дизельном топливе и электричестве

Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.

Сочетание электрического котла и дровянного

Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.

Сочетание газового и электрического котлов

В этой комбинации подключения двух котлов электрокотел может выступать и как резервный, и как основной. В этой ситуации больше подходит схема ручного подключения в сравнении с автоматической. Газовый котел проверенный и надежный агрегат, который долгое время может работать без поломок.  Параллельно в систему подключать электрокотел для подстраховки в автоматическом режиме нецелесообразно. При выходе из строя газового котла – всегда вручную можно включить второй агрегат.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Схемы обвязки

Выполнить обвязку пары котлов одного типа достаточно просто. Объединить в систему аппараты разной мощности, работающих на различных энергоносителях.

Применяются схемы с такими парами:

• газ и твердое топливо;
• электроэнергия и газ;
• электроэнергия и твердое топливо.

Газовый и твердотопливный

Такой вариант обвязки считается технически сложным, для него требуется монтаж отдельной вентсистемы и соответствие площади котельной нормам пожарной безопасности.

Схема обвязки твердотопливного и газового котла

Необходимо учесть правила безопасной эксплуатации и газового, и электрокотла. Потому разработку проекта следует доверить соответствующей организации.

Оптимальная температура в сети достигается за счет монтажа многоконтурной системы. Для ее создания подбираются теплоагрегаты с двумя независимыми контурами. Так как в котлах на твердом топливе практически невозможна регулировка нагрева теплоносителя, допускается только открытая система с обязательной установкой расширительного бака.

Закрытая система теплоснабжения с использованием газового и твердотопливного агрегата не допускается и считается грубейшим нарушением правил пожарной безопасности.

Газовый и электрический

Эффективная, простая в реализации и управлении схема. Сочетание газового и электрокотла позволяет добиться значительного теплового эффекта. При условии оптимизации режимов работы такая схема экономичнее по сравнению с единственным газовым котлом.

Подключение электрического и газового котла

Ведущим в паре назначается газовый аппарат, так как себестоимость образуемой им тепловой энергии меньше. Электрокотел при дифференцированной тарификации электроэнергии рационально включать только ночью.

При подборе требуемой тепловой мощности котлов следует ориентироваться на схему обвязки. Мощность газового аппарата должна быть большей, а электрический должен иметь максимальную мощность для работы ночью либо при пиковом повышении теплопотребления.

Ограничений по совместной работе этих аппаратов в нормативных документов не имеется. Но требуется согласование проекта топочной от энергонадзора и газовой службы.

Твердотопливный и электрокотел

Совместное подключение электрического и твердотопливного котлов также считается эффективным источником теплоснабжения. Ведущим в этой паре является твердотопливный аппарат, работающий на одной порции топлива порядка 8 часов. Для обогрева дома его вполне достаточно.

После полного сгорания топлива и остывания теплоносителя до 60°С, происходит включение электрокотла. Он поддерживает температуру на установленном пользователем уровне. Для повышения энергоэффективности устанавливается аккумулирующий бак для горячей воды, который нагревается электрическим агрегатом в ночное время по более дешевому тарифу.

Подключение электрического и твердотопливного котла

По причине инертности процесса сгорания, регулировка твердотопливного котла невозможна. Он отдает все образующееся в топке тепло по номинальной производительности, пока топливо полностью не сгорит.

В таком случае регулирование отопительного режима будет выполняться во вторичном контуре от аккумуляторного бака. Осуществляется регулировка через трехходовой кран посредством смешения холодной воды от обратки с горячим теплоносителем из подающего трубопровода.

Котлы на газе или угле, что лучше?

Как обстоят дела с газом в России по сравнению с углем. Наименьшая теплота сгорания «голубого» топлива составляет 7600 ккал на 1 кубометр. Это стандарт, ниже которого калорийность поступающего в распределительные сети газа опуститься не может.

В реальности же калорийность газа на порядок выше: в пределах 9850-13000 ккал. Хотя для расчетов принято брать усредненное значение низшего и высшего показателей.

Алгоритм расчета среднего показателя калорийности газа, поступающего в жилое помещение:

(9850+13000)/2 = 11425 ккал на 1м3.

Стоимость газа

На данный момент показатель стоимости «голубого» топлива находится в пределах 4-7 рублей за 1 куб. Сравнение по использованию для отопления котлов на газе и твердом топливе (уголь) в России:

Путем деления калорийности топлива на его цену можно узнать, сколько тепла получает потребитель на затраченный 1 рубль. С углем получается 1525 ккал/лей, с газом 1632 ккал/руб. При этом надо учитывать, что у газовых и твердотопливных котлов разные коэффициенты полезного действия: 92% у первых и 85% у вторых.

В результате получается следующее. За вычетом КПД на 1 затраченный с углем рубль выход тепла получается 1296 ккал, с газом ощутимо больше – 1501 ккал. Напрашивается вывод: отапливаться в России газом дешевле и эффективнее, чем «черным» топливом.

Газ или уголь – что практичнее

Цена на автоматический твердотопливный котел длительного горения выше, чем на газовый: 2950 Евро против 550 Евро. Это без учета обвязки. Чтобы обвязать ТКДГ грамотно, понадобится затратить еще 20-30% от его стоимости (для газовой установки достаточно 80-100 Евро).

Твердотопливные котлы надо постоянно чистить, носить для него ведра угля. Удалять золу приходится практически ежедневно. Сам процесс затопки «грязный» — сажа не «печная», но тоже требует уборки. Котлы на «голубом» топливе дают необходимый комфорт: пользователь просто устанавливает регулятор температуры на нужный режим, а все остальное котел делает самостоятельно.

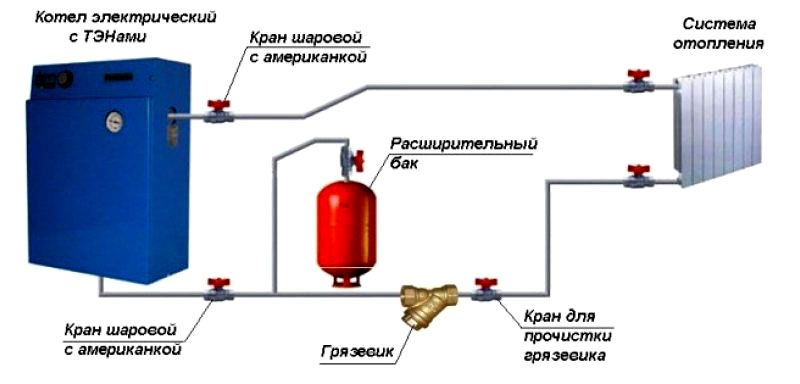

Схема и система отопления с электрокотлом

Поскольку речь идет о замкнутом круге, по трубам циркулирует постоянный объем воды. При подключении электродных и индукционных электрических котлов необходим монтаж наружной обвязки. Установка электрокотла разрешена на стену из негорючего материала.
Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения.
При выборе подобной системы следует иметь в виду, что в самой дальней комнате батарея будет практически холодной. Если их будет слишком много, то последние по ходу движения теплоносителя практически не будут излучать тепло.
По сути, чтобы превратить открытый контур в герметичный достаточно установить мембранный расширительный бак вместо обычного.
Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Мощность такого оборудования составляет ,2 кВт в час. Именно поэтому котлы на угле и дровах пользуются такой высокой популярностью.
В итоге для строительства системы нам потребуется один котел, несколько радиаторов обычно их количество равно числу окон и арматура для трубопровода с сопутствующими фитингами. Обвязка отопительного котла — процесс подключения нужного оборудования.
ОТОПЛЕНИЕ дома за 1 ДЕНЬ Твердотопливный КОТЕЛ

Возможные неполадки и способы их устранения

Многие здания в крупных городах имеют существующие одно- и двухтрубные системы парового отопления.

Схема двухтрубной системы отопления

Как 1-трубные, так и 2-х-трубные системы время от времени имеют проблемы с управлением, что приводит к неравномерному нагреву, высоким расходам топлива и гидроудару.

Давайте сейчас рассмотрим современные системы, лучшие практики, а также устранение неполадок для поддержания комфортной среды и экономия энергии.

Обогревательные системы позволяют конденсату и пару перемещаться по всей системе в пределах одних и тех же труб.

По мере того как котел создает пар, он проходит через трубы и поднимается вверх к радиаторам, где он нагревает пространство и конденсируется. Затем этот конденсат возвращается по той же трубе (трубам) обратно в котел.

Трубы и радиаторы все наклонены назад к котлу, чтобы позволить этой системе работать под действием силы тяжести.

Для того чтобы система работала хорошо, поток пара должен быть сбалансирован. Регулируемые воздушные клапаны должны быть установлены на каждом из радиаторов. Таким образом, радиаторы, расположенные ближе всего к котлу, могут иметь меньшее отверстие на воздушном клапане.

Радиаторы, расположенные дальше от котла, могут иметь большее отверстие. Это позволяет пару течь более равномерно по всей системе, так как радиаторы, расположенные ближе всего к котлу, не перегреваются, а радиаторы, расположенные дальше от котла, не нагреваются.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Воздушные клапаны можно использовать для отключения пара в незанятые помещения. Если воздушный клапан полностью закрыт, пар не будет поступать в радиатор.

Воздушные клапаны работают с помощью сильфона, заполненного спиртово-водяной смесью. Температура такова, что воздух может выйти, но, когда пар присутствует при высокой температуре, он превращается в газ, расширяя сильфон, который закрывает клапан. Воздушные клапаны следует проверять каждые три — пять лет, так как они могут выйти из строя и необходимы для правильной работы системы.

Автоматически регулируемые воздушные клапаны

Они могут быть установлены для различных температур от комнаты к комнате. Хотя они и стоят дороже, чем простые воздушные клапаны, они на самом деле реагируют на малейшие изменения температуры, а не просто на количество пара в радиаторе. Управление заметно лучше, и это более качественный продукт, чем простые воздушные клапаны.

Подсистемы и функции

Любая схема автоматизации котельной включает в себя подсистемы контроля, регулирования и защиты. Регулирование осуществляется путем поддержания оптимального режима горения заданием разряжения в топке, расхода первичного воздуха и параметров теплоносителя (температуры, давления, расхода). Подсистема контроля выводит фактические данные о функционировании оборудования на человеко-машинный интерфейс. Приборы защиты гарантируют предотвращение аварийных ситуаций при нарушении нормальных условий эксплуатации, подачу светового, звукового сигнала или останов котлоагрегатов с фиксацией причины (на графическом табло, мнемосхеме, щите).

Требования к топочной

При установке пары агрегатов одного типа, требования к котельной применяются по определенному типу энергоносителя: электрическому, газу, углю, дровам.

Требования к устройствам, работающим на твердом топливе:

• минимальная площадь пола назначается соответственно суммарной тепловой отдачи котлов (от 7,5 до 15 м²);
• отопитель мощностью свыше 30 кВт размещается в центре котельной для обеспечения свободной циркуляции воздуха;
• стены, перегородки, пол, потолок помещения отделываются огнеустойчивыми материалами с применением гидроизоляции;
• котел монтируется на основание из негорючих материалов;
• для отопителей мощностью менее 30 кВт не предъявляются повышенные требования по огнестойкости пола, его можно накрыть листовой сталью;
• твердое топливо должно храниться в специальном помещении, допускается расположение суточного запаса, но на удалении от котла более 1 м;
• в топочной должны быть окна и дверь, обеспечивающие трехкратное превышение нормы циркуляции воздуха из расчета на объем топочной.

Пример схемы расположения котельной на первом этаже

К отопительным агрегатам, работающим на газе, предъявляются такие требования:

• котлы общей мощностью до 30 кВт могут располагаться в отдельном нежилом помещении дверью и окнами, обеспечивающими трехкратную циркуляцию воздуха;
• при суммарной мощности котлоагрегатов свыше 30 кВт необходимо выделение отдельного помещения площадью не менее 7,5 м² и с высотой потолков от 2,5 м;
• если газовый аппарат устанавливается на кухне с газплитой, площадь помещения принимается не менее 15 м².

Преимущества системы с двумя котлами

Основным положительным моментом установки двух котлов в одной системе отопления является беспрерывная поддержка тепла в помещении. Газовый котел удобен тем, что его не нужно постоянно обслуживать.  Но на случай его аварийного отключения или в целях экономии дровяной котел станет незаменимым отопительным дополнением.

Система отопления из двух котлов позволяет значительно повысить уровень комфорта. К достоинствам двойного теплового устройства принадлежат:

• выбор основного типа топлива;
• возможность контроля над всей системой отопления;
• повышение эксплуатационного времени оборудования.

Подключение в одну отопительную систему двух котлов – это наилучшее решение для обогрева зданий любого размера. Такое решение позволит беспрерывно сохранять тепло в доме на долгие годы.

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

1. Имеется окно, которое можно открыть в любой момент.
2. Наличие действующей вентиляции.
3. Наличие газовой и водопроводных труб.
4. Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

1. Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
2. Вблизи не должно быть окна.
3. Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
4. Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
5. Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.

Вентиляция в котельной с твердотопливным котлом

В помещении, которое предназначается для генератора тепловой энергии, обязательно должна быть установлена приточная и вытяжная вентиляция

При этом важно, чтобы она работала максимально исправно и не зависела от электричества. Согласно существующим правилам, воздух в топочной должен циркулировать и обновляться не менее трех раз за час. Канал естественной вытяжки обустраивают непосредственно над отопительным котлом

Именно в этой части помещения скапливается воздух с пониженным содержанием кислорода, а также продукты горения. Чтобы тяга была достаточной, трубу располагают строго вертикально. Ее высота должна составлять не менее трех метров. На противоположной стене котельной, ближе к полу, обустраивается канал приточной вентиляции. Его можно закрыть решеткой из жаропрочного материала. Она не позволит насекомым проникать внутрь помещения, а также защитит котельную от мусора с улицы

Канал естественной вытяжки обустраивают непосредственно над отопительным котлом. Именно в этой части помещения скапливается воздух с пониженным содержанием кислорода, а также продукты горения. Чтобы тяга была достаточной, трубу располагают строго вертикально. Ее высота должна составлять не менее трех метров. На противоположной стене котельной, ближе к полу, обустраивается канал приточной вентиляции. Его можно закрыть решеткой из жаропрочного материала. Она не позволит насекомым проникать внутрь помещения, а также защитит котельную от мусора с улицы.

Размеры приточной вентиляции для котельной с твердотопливным котлом рассчитывается по следующей формуле: на каждый 1 кВт мощности котла требуется 8 см2 площади сечения канала. Если забор воздуха идет из смежного помещения, то на то же количество мощности аппарата будет приходиться уже 30 см2 площади сечения.

Котельные с твердотопливным котлом в частном доме часто оснащаются системами искусственной вентиляции. В вытяжном и входном каналах устанавливаются электрические вентиляторы, которые обеспечивают более интенсивную циркуляцию воздуха. Мощность аппаратов рассчитывается таким образом:

Объем котельной * 3 + 10-30% (для резерва производительности)

Таким образом, для помещения объемом 10 м3 мощность вентиляторов должна составлять не менее 33 кВт

Важно, чтобы устройства были выполнены в жаропрочных металлических корпусах – это защитит их от высоких температур в котельной

• https://kotle.ru/tverdotoplivnye/ustanovka-tverdotoplivnogo-kotla
• https://poluchi-teplo.ru/kotlyi/gazovyie/podklyuchenie-tverdotoplivnogo-kotla-i-gazovogo-v-odnu-sistemu.html
• http://vodotopim.ru/radiatornoe-otoplenie/tverdotoplivniy-kotel-s-gazovim.php
• https://zdesteplo.by/blog/trebovaniya-k-kotelnoj-topochnoj-belarus
• https://www.teplodar.ru/help/articles/detail/kotelnaya-dlya-tverdotoplivnogo-kotla-v-chastnom-dome-printsipy-i-pravila-obustroystva/

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются котлы отопления и отопительные контуры. Каждый контур и каждый котел является вторичным кольцом.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в том кольце, в котором он установлен. Также узел оказывает определенное влияние на давление в первичном кольце. Так, когда он включается, вода выходит из трубы подачи воды, попадая в первичный круг и меняя гидросопротивление в нем. В итоге появляется своеобразный барьер на пути движения теплоносителя.

Поскольку к кругу сначала подключается труба обратки, а после нее – труба подачи, теплоноситель, получив немалое сопротивление у трубы подачи, начинает течь в трубку обратки. Если же насос выключается, гидросопротивление в первичном кольце становится очень малым и теплоноситель не может заплыть в теплообменник котла. Обвязка продолжает работать так, как будто отключенного агрегата вообще не было.

По этой причине не нужно использовать одну сложную автоматику для отключения котла. Единственное, что нужно, так это установить между насосом и патрубком возвращения воды обратный клапан. Аналогичная ситуация с контурами отопления. Только линии подачи и обратки присоединяют к первичной цепи в противоположном порядке: сначала первую, затем вторую.

В такую схему целесообразно включать не более 4 котлов. Использование дополнительных устройств нецелесообразно.

Универсальная комбинированная схема

Эта система имеет такую обвязку:

1. Два общих коллектора или гидроколлектора. К первому подключены подающие линии котлов. Ко второму – линии обратки. На всех линиях находится запорная арматура. На трубах возврата теплоносителя находятся циркуляционные насосы.
2. Мембранный бак подключен к большому коллектору обратной линии.
3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, которая соединяет бойлер с коллектором подачи, стоят циркуляционный насос и запорный клапан. На трубе, соединяющей бойлер с коллектором обратки, также имеет клапан.
4. Группа безопасности установлена на коллекторе подачи теплоносителя.
5. Труба подпитки присоединена к коллектору, который находится на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу, на нее ставят обратный клапан.
6. Определенное количество малых гидроколлекторов (их может быть два, три и более). Каждый из них соединен с вышеупомянутыми общими коллекторами. Эти гидроколлекторы и крупные коллекторы образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
7. Контуры отопления отходят от малых гидроколлекторов. Каждый контур имеет миниатюрный смеситель и циркуляционный насос.

Многотопливные котлы вместо двух котлов

Для небольших объектов теплоснабжения допускают установку котлов, конструкция которых предусматривает возможность одновременного сжигания нескольких видов топлива.

Лучше всего зарекомендовали себя пары:

• твердое топливо — электричество;
• магистральный газ — сжиженный газ;
• магистральный газ — мазут;
• жидкое топливо — электричество;
• сжиженный газ — электричество;

Первая пара наиболее распространенная и реализована во многих отечественных твердотопливных котла, когда в контур отопления вмонтированы ТЭНы с нагрузкой не менее 50 % от номинальной мощности.

Таким образом, приняв решение оборудовать котельную двумя котлами, способных  к совместной работе, пользователь однозначно выигрывает, получая более современную энергоэффективную комбинированную схему теплоснабжения.

При правильном подборе оборудования можно достичь не только минимальной себестоимости тепловой энергии, но и повысить уровень автоматизации, надежности и безопасности источника отопления.

Способы включения

Существуют два способа обвязки работающих в паре котлов:

• последовательная;
• параллельная.

При реализации последовательной обвязки котлы подключаются поочередно, установка и устройство дополнительных узлов и линий не требуется. Первый аппарат по ходу движения теплоносителя прогревает его, второй — доводит воду до требуемой температуры.

Такой вариант используется редко и только для отопителей малой мощности. Он считается нерациональным, так как невозможно демонтировать один котел для ремонта, не отключая другого. Схема неработоспособна при неисправности даже одного из двух агрегатов. Для модернизации и повышения эффективности используется дополнительная арматура, а также устанавливается байпасная линия.

Последовательная обвязка

При параллельной обвязке обустраиваются две точки соединения потоков на прямой подаче теплоносителя и на обратке. Котлы функционируют независимо друг от друга. При этом возможна установка блока автоматического управления и гидрострелки.

Параллельная обвязка

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются котлы отопления и отопительные контуры. Каждый контур и каждый котел является вторичным кольцом.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в том кольце, в котором он установлен. Также узел оказывает определенное влияние на давление в первичном кольце. Так, когда он включается, вода выходит из трубы подачи воды, попадая в первичный круг и меняя гидросопротивление в нем. В итоге появляется своеобразный барьер на пути движения теплоносителя.

Поскольку к кругу сначала подключается труба обратки, а после нее – труба подачи, теплоноситель, получив немалое сопротивление у трубы подачи, начинает течь в трубку обратки. Если же насос выключается, гидросопротивление в первичном кольце становится очень малым и теплоноситель не может заплыть в теплообменник котла. Обвязка продолжает работать так, как будто отключенного агрегата вообще не было.

По этой причине не нужно использовать одну сложную автоматику для отключения котла. Единственное, что нужно, так это установить между насосом и патрубком возвращения воды обратный клапан. Аналогичная ситуация с контурами отопления. Только линии подачи и обратки присоединяют к первичной цепи в противоположном порядке: сначала первую, затем вторую.

В такую схему целесообразно включать не более 4 котлов. Использование дополнительных устройств нецелесообразно.

Универсальная комбинированная схема

Эта система имеет такую обвязку:

1. Два общих коллектора или гидроколлектора. К первому подключены подающие линии котлов. Ко второму – линии обратки. На всех линиях находится запорная арматура. На трубах возврата теплоносителя находятся циркуляционные насосы.
2. Мембранный бак подключен к большому коллектору обратной линии.
3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, которая соединяет бойлер с коллектором подачи, стоят циркуляционный насос и запорный клапан. На трубе, соединяющей бойлер с коллектором обратки, также имеет клапан.
4. Группа безопасности установлена на коллекторе подачи теплоносителя.
5. Труба подпитки присоединена к коллектору, который находится на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу, на нее ставят обратный клапан.
6. Определенное количество малых гидроколлекторов (их может быть два, три и более). Каждый из них соединен с вышеупомянутыми общими коллекторами. Эти гидроколлекторы и крупные коллекторы образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
7. Контуры отопления отходят от малых гидроколлекторов. Каждый контур имеет миниатюрный смеситель и циркуляционный насос.
