Делаем водяной теплый пол своими руками. пошаговая инструкция

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

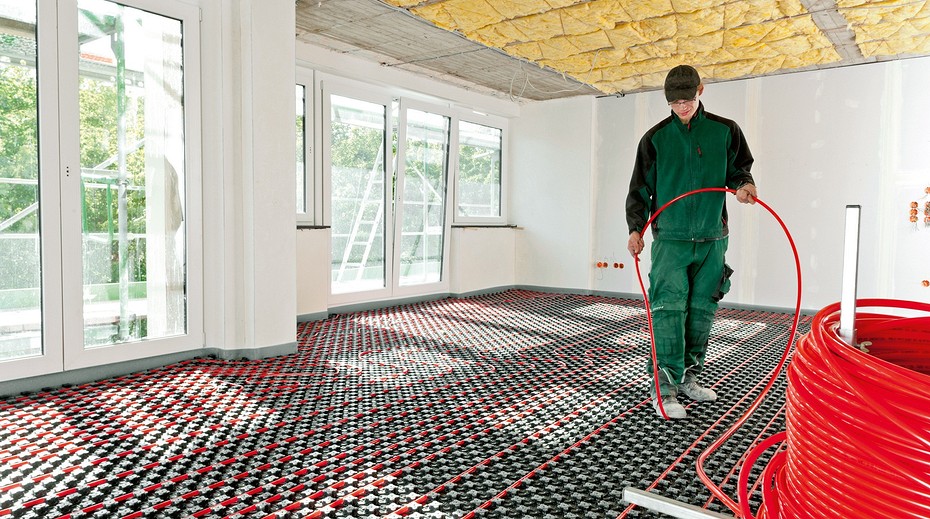

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

Для монтажа оконцовок труб берутся «евроконусы».
Для утепления труб — изоляция из вспененного полипропилена.
Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
Гидроизоляционная пленка.
Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Устройство водяного теплого пола

Можно выделить три разновидности водяного пола:

Теплый пол под бетонной стяжкой, смотрите схему ниже.
Настильный водяной пол без стяжки в доме, с использованием паркета, плитки или линолеума. Эти покрытия укладываются на алюминиевые пласты через специальную прокладку из картона или полиэтилена.
Деревянный водяной пол, где основой является старый пол из деревянных перекрытий. По отзывам это самый оптимальный вариант.

Если рассматривать вкратце, то водяной пол формируется из теплоизоляции, металлопластиковых труб, крепежа, коллекторов с фитингами для подключения к системе отопления и для осуществления работы насоса для циркуляции воды в системе.

Помимо этого, если система монтируется в ванной комнате, нужно заранее сделать гидроизоляцию.

Стоит рассчитывать на то, что по окончании всех работ, пол поднимется примерно на 6-7 сантиметров.

Несколько слов о котле

Котлы могут быть любого типа, но с условием работы на низких температурах

Какой котел нужен для системы теплых водяных полов? — В принципе подойдет любой котел, но стоит оговориться о некоторых нюансах.

Нужно выбирать такой котел, который способен работать на достаточно низких температурах: 30-40о C. Обусловлено это простой причиной — при высоких температурах работы нагревательного котла, пол становится слишком горячим, чтобы комфортно по нему ходить

Поэтому при выборе стоит обратить внимание именно на параметр диапазона рабочих температур

В целом подойдут для нашей системы классические газовые котлы, двухконтурные, дровяные\угольные, электрически и т.д. Проще всего будет с газовыми котлами, имеющими современную электронную начинку, которая будет поддерживать работу всей системы и температуру автоматически.

Как выбрать трубы для пола

Для теплого пола используют только те материалы, которые отвечают требованиям долговечности и прочности. Трубы подбирают такие, чтобы на них не было сварных швов, а диаметр определяют в зависимости от длины. Для конструкций до 80 м подходит 16 мм, до 100 м — 20 мм, а до 120 — 25 мм. Раскладка теплого водяного пола допустима только из материалов, которые соответствуют требованиям безопасности.

Гофра

Такие трубы считаются одними из самых надежных, их легко можно сращивать друг с другом. Материал легко гнется и при этом сохраняет положение, в котором его зафиксировали. После установки его покрывают полиэтиленом под высоким давлением.

Полипропилен

Для теплого пола этот материал стараются не использовать, поскольку на изгибах он теряет свою прочность. У полипропилена низкая теплоотдача, поэтому его использование становится неоправданно.

Медь

Она подходит для теплых полов, поскольку при окислении покрывается платиной. Естественная защита от коррозии защищает трубы на срок до 200 лет. У меди высокая теплоотдача и прочность.

Материалы для теплого водяного пола

Схема теплого водяного пола со стяжкой

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Схемы укладки труб теплого водяного пола

Стяжка

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

~~электрический теплый пол теплолюкс~~

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Процесс монтажа трубопровода на бетонном основании

Для начала у вас должна быть нарисована схема, по которой вы будете укладывать трубы теплого пола. Далее производятся такие работы:

Демонтаж старого напольного покрытия и тщательная уборка основания. При надобности заделайте все щели и устраните все изъяны на основании. Если есть существенные перепады по высоте, от них тоже нужно избавиться. Для этого, скорее всего, придется сделать стяжку.
Настил гидроизоляции. В этом случае лучше использовать полиэтиленовую пленку. Учтите, что ее толщина должна составлять 250 мкм. Отдельные полотна материала нужно соединять строительным скотчем. Куски пленки необходимо настилать внахлест. Кроме того, не следует забывать о напуске на стены (10 см).
Монтаж демпферной ленты. Она крепится по всему периметру комнаты. Этот материал позволит защитить стяжку от температурных деформаций.
Обустройство теплоизоляции. Если вы планируете обустраивать теплый пол на первом этаже дома, то этот слой может быть достаточно толстым, не менее 5 см. Для остальных помещений достаточно 2-сантиметрового слоя. Для обустройства теплоизоляции можно использовать пенофол.

Укладка армирующей сетки и крепление труб. Здесь понадобится нарисованная ранее схема размещения контуров. Учтите, что размер ячеек сетки не должен превышать 15*15 см. Теперь можно монтировать сам теплый пол. Шаг между трубами может колебаться от 7 до 30 см. Крепить их к сетке следует пластиковыми хомутами. Учтите, что крепление не следует затягивать слишком туго, ведь трубам свойственно расширяться при нагревании. В местах наличия компенсационных швов на конструкцию следует надеть гофрированные элементы

Во время монтажа обратите внимание на шаг между трубами у наружных стен: он должен быть уменьшен, ведь в этой области теплопотери больше.
Подсоединение системы к коллектору. Для того чтобы теплый пол работал максимально эффективно, его нужно правильно подключить к подающему и возвратному коллектору.
Опрессовка конструкции

На этом этапе вы обязаны провести проверку всей системы, которую необходимо включить. Благодаря этому действию вы сможете проверить конструкцию на работоспособность. Выдержка должна быть не менее суток. Рабочее давление в трубах системы теплого пола должно составлять 3-4 бар.
Заливка стяжки. Ее толщина должна составлять 5-7 см. Раствор вы можете готовить сами или же можете использовать специальные строительные смеси, которые нужно развести обычной водой. Заливка производится на трубы под давлением.
Укладка финишного напольного покрытия. Делать это можно не ранее, чем через месяц. При этом до монтажа облицовки систему нужно снова проверить.

Требования к основным элементам отопительной системы «теплые полы»

Как для любой схемы отопления основным элементом, от которого зависит эффективность, и надежность системы отопления является котел нагревающий воду или другой теплоноситель в системе. Другим элементом, который необходим для такой системы обогрева является коллектор для теплого водяного пола своими руками собранный, установленный и подключенный. Третий элемент для создания теплого пола — трубы для подключения и укладки контуров обогрева.

Свойства основных элементов такого метода отопления подробнее:

Котел для нагрева воды. Он должен быть мощным, чтобы обеспечить отопление в экстремальных условиях. Для этого необходим некоторый запас мощности, который обычно превышает общую расчетную мощность на 20%. Установка циркуляционного насоса из-за значительного гидравлического сопротивления системы обязательна. Дополнительные насосы применяются для площадей помещений превышающих 120 – 150 м2. Желательно предусмотреть запорные клапаны для предотвращения слива воды из всей системы в случае профилактики, ремонта или замены котла.

Коллектор. Это распределительное устройство, предназначенное для направления теплоносителя по отдельным контурам и отвечающее за настройку и регулировку системы. Индивидуальное устройство коллектора водяного теплого пола связано с числом контуров подключаемых к нему. Самые простые модели комплектуются только запорными клапанами, они дешевы, но с ними сложно настроить систему. Сложные коллекторы с установленными регулировочными клапанами предназначены для коррекции потока воды в каждом контуре системы и позволяют произвести самую оптимальную настройку контура отопления.

Для укладки контуров теплого пола используются пластиковые трубы из полипропилена, металлопластика и из сшитого полипропилена

При приобретении необходимо обращать внимание на наличие маркировки — «для отопления». Самая большая цена трубы для теплого водяного пола из полипропилена армированного стекловолокном

Но специалисты рекомендуют этот тип труб из-за самого низкого показателя линейного расширения от температуры нагрева.

Выбор комплектующих для теплого пола частного дома

Водяной теплый пол делается из множества труб, соединенных фитингами и другими элементами. Рекомендуется выбрать металлопластиковые трубы из-за их долговечности и надежности. Монтаж этих материалов не требует привлечения специалистов, поэтому все работы могут быть выполнены собственноручно.

Существует аналог – полипропилен, но в работе с ним потребуется паяльник и опыт проведения таких работ. Нельзя допустить огрех и недочетов в работе. Трубы из стали используются очень редко, поскольку ржавеют.

Трубопровод из нержавейки или оцинковки требует соединений резьбового типа, выполняемых специальным оборудованием. Медные трубы очень долговечны и надежны, но стоят дорого.

Котел покупается исходя из финансовой возможности, при этом ориентируются на тот вид топлива, которое более доступно и недорого при условии регулярного потребления. Все чаще в частных домах используется газ, как топливо с высокими показателями экологичности.

При небольших размерах котла его можно установить в кладовке или другом малоиспользуемом помещении дома. Подвесные модели размещаются на стене, что экономит полезную площадь. Большие котлы располагаются снаружи, в пристройке или отдельном строении.
