Трубы отопления под стяжку. какие можно использовать?

Соединение труб

Отдельное внимание нужно выделить стыкам. Их уровень качества напрямую воздействует на длительность эксплуатации всей системы

Так, к примеру, если вы купили канализационные трубы ПВХ либо ПП, то они владеют особым раструбом с монтажной резинкой

Перед соединением труб принципиально важно убедиться в том, что резинка стоит на месте

В случае если канализационные трубы под полом будут проходить через стенке, то изготовьте и установите линзу. Обеспечьте надежной опорой любой стык, это возможно кирпич. Такую опору направляться положить под любой стык в канализационной системе, прокладываемой под полом. Так возможно обеспечивать уровень качества по окончании заливки пола бетоном.

Установка армирующей сетки и заливка стяжки

Поверх трубопровода монтируется еще одна армирующая сетка. По своей структуре она полностью повторяет сетку, расположенную над плитами утеплителя. Верхняя армирующая сетка нужна для того, чтобы избежать деформации элементов системы под весом стяжки: из-за давления массы раствора шаг трубопровода сместится, а расстояние между его элементами изменится. Это приведет к ухудшению эксплуатационных свойств отопительной системы.

На этом прокладка труб отопления завершена. Сетку заливают цементно-песчаной, гипсовой или быстросохнущей смесью, в зависимости от технологии строительства. Объемы раствора зависят от площади помещения и толщины стяжки, которая может составлять 30–70 мм.

Монтаж водопроводной системы из полипропиленовых труб в стене

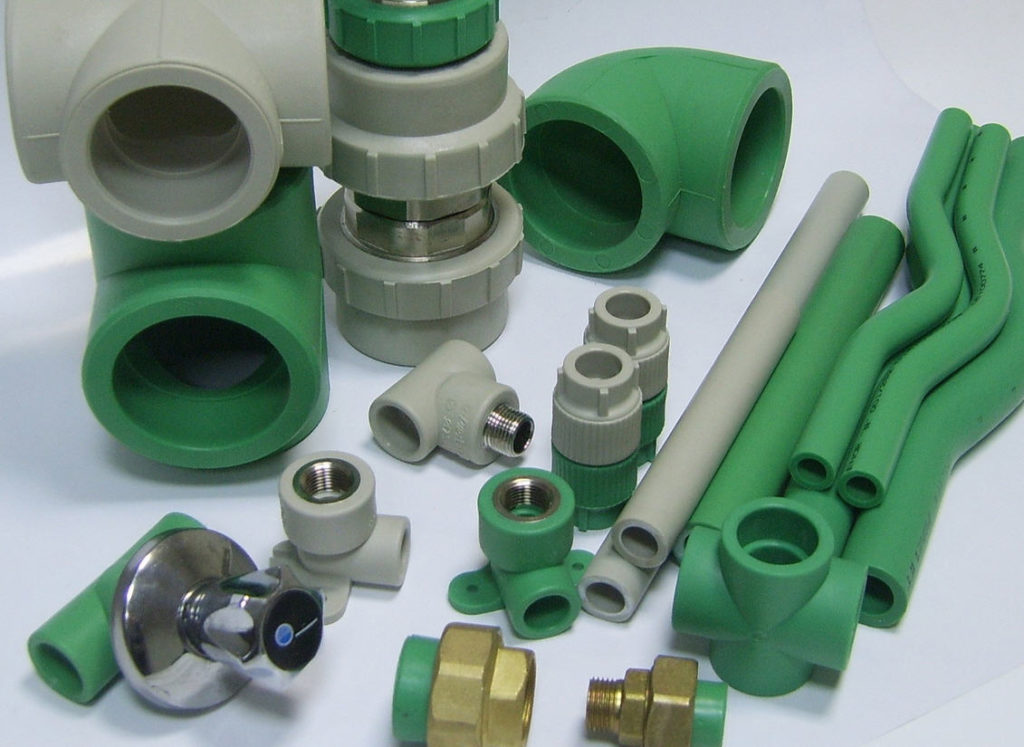

При покупке фитингов, тройников и стыковочных деталей учитывают диаметр выбранной трубной продукции. Они, как и основное колено, обычно бывают произведены из полипропилена. Но использовать их можно только при создании разветвлений, фиксации измерительных устройств и для переправления водяных потоков.

Процесс сокрытия полипропиленовых изделий в стене выглядит следующим образом:

При решении вопроса, можно ли прятать полипропиленовые трубы в стену, когда конструкция уже готова, специалисты советуют не рисковать, а соорудить вместо монолитной глухой стены специальный шкаф для доступа к трубопроводу. Свободное пространство в нем можно применить для хранения вещей.

Переделка отопления в новостройке

Всем новоселам привет!

Друзья хочу в этой теме поделиться с вами как я переделывал отопление. Немного опишу в двух словах и прикреплю ссылки на мои работы.

Итак: работы проводил только с горизонтальным отоплением на гибкой подводке, в основном это в монолитных домах. Устанавливаю новые радиаторы, любые, хоть дизайнерские, на самом деле больше спрос на рифар монолит. Также устанавливаю специальный коллектор для отопления с высокой пропускной способностью. Это самое главное, не надо путать с классическими коллекторами на водопровод разница есть и большая. Коллектор ставлю в специальный шкаф. Также меняю запорные краны на отводах, в общем все от стояка до коллектора. Самое главное когда проводите замену, трубы можно проложить в гофре и в местах прохода, там где вы ходите ногами чтобы пол подогревался это будет комфортно.

Можно трубы проложить в энергофлексе без подогрева пола.

Есть мастера которые вас охмурят на более дешевую замену отопления, не в коем случае не делайте на белых сварных ППР трубах ! Результат от таких работ потом часто выливается в катастрофу. Вот ссылка на видео где произошел потоп на моих глазах:

Roberttal и vapedTit это нравится

Зачем в новостройке переделывать отопление? Это только в случае, если застройщик отличается особой криворукостью.

За тем зачем и переделывают электрику, отопление делается индивидуально для себя, меняются радиаторы, меняется схема расположения трасс. В отличии от веритикального в горизонтальной подводке есть много преимуществ, например прогрев пола в местах прохода это дешевле чем электрические полы, гидравлическое испытание, устанавливается коллектор в спец. шкаф это дает возможность перекрыть каждую трассу по отдельности это делается вашего для комфортного и безопасного проживания. Шкафчик кстати устанавливается в гардеробную — вещи будут теплые, что хорошо!

Принцип работы

Принцип работы водяной системы теплого пола: в стяжку укладывается система трубопроводов, по которым подается теплоноситель. Теплые трубопроводы разогревают стяжку, стяжка передает тепло напольному покрытию, покрытие – в помещение. Пол под мебелью не отапливают.

Такая система отопления создает благоприятное распределение температуры по высоте и помогает экономить количество расходуемого тепла (и финансов) по сравнению с радиаторной системой. При обычной схеме отопления теплый воздух от радиаторов поднимается к потолку, нагревает его, и лишь потом нагревает помещение – при конвекционном способе потери энергии на прогрев потолка, стен и окон (под ними устанавливаются батареи) довольно велики.

Преимущества закрытого монтажа

Преимуществ у закрытой системы обогрева пола множество:

Основное преимущество правильно смонтированная и хорошо работающая система создает в помещении идеально комфортные условия: над полом воздух очень теплый, у головы – теплый, у потолка более прохладный. Особенно оценят такой способ обогрева жилья родители маленьких детей.
Второе преимущество – экономичность – ниже температура теплоносителя, эффективнее расходуется тепло, обогревается жилая зона помещения – не греются окна-стены-потолки, воздух под потолком, пол под мебелью. При высоте потолков 2,5 м экономия составляет порядка 15-20 %, при более высоких потолках или втором свете – иногда достигает 50%. Довольно дорогой монтаж трубопроводов окупается за несколько лет.
Долговечность – водяная система теплого пола просуществует порядка 30-40-50 лет ( в зависимости от материала. Медные конструкции и 100 лет простоят). Отопление пола работает при невысокой температуре и невысоком давлении – следовательно, все трубопроводы и коллекторы работают в щадящем режиме и меньше изнашиваются.
Простота монтажа

Сложность представляет только проектные работы.
Простота эксплуатации.
Стяжка обладает большой тепловой инерционностью – помещение медленно остывает при отключении отопления.
Экономит место в помещении.
Экономит усилия хозяйки по уборке.
Теплый пол не заметен – а радиаторы с разводкой обычно нарушают дизайн помещения.
Систему достаточно легко совместить с уже имеющейся радиаторной системой.
Можно подогревать полы только в отдельно взятых помещениях – детских, ванных комнатах.
При наличии радиаторов и постоянной конвекции в воздухе присутствует довольно много взвешенной пыли, при обогреве снизу такой сильной конвекции не происходит, пыли в воздухе меньше – это особенно важно для аллергиков и астматиков.

Требования к трубам

В качестве теплоносителя чаще используется вода. Гораздо реже встречаются решения, где для этих целей применяется этиленгликоль или антифриз. От правильного выбора труб во многом будет зависеть эффективность работы всей отопительной системы. При выборе трубного материала предпочтение отдается одному из этих вариантов:

Полипропиленовые трубы.
Трубы из сшитого полиэтилена. Бывают низкой, средней и высокой плотности.
Металлопластиковые изделия.
Медные трубы.

Рекомендуем ознакомиться: Труба для вытяжки запахов и продуктов горения на кухне

Ориентироваться следует на следующие важные показатели:

Прочность. Оказывает непосредственное влияние на устойчивость трубопровода к перепадам давления и температуры.
Устойчивость к появлению коррозии.
Коэффициент теплового расширения. Должен быть как можно меньшим. Недостаточные значения показателя чреваты нарушением целостности трубопровода и бетонной стяжки. Показатель измеряется в абсолютном удлинении на каждые 10 метров трубы при нагревании до +50°С. Полипропилен способен удлиняться на 80 мм, полиэтилен на 70. Гибридное металлопластиковое изделие имеет показатель 10-15 мм, медь характеризуется наименьшим коэффициентом – менее 10 мм.
Теплопроводность. Характеризует то, какая доля тепловой энергии будет отдаваться на прогрев помещения.
Экологичность. Безопасность материала для здоровья находящихся в помещении людей.
Радиус изгиба трубы. Влияет на возможность строительства схем различной конфигурации. Хуже всего гнутся полипропиленовые изделия (радиус изгиба приравнивается в 8 диаметрам трубы). Полиэтилен можно гнуть без потери качества с радиусом изгиба не более 5 диаметров. Медь и металлопластик очень пластичны, но процедуру сгибания лучше доверить трубогибу, либо использовать пружины. Это позволит в местах сгиба сохранить круглую форму сечения.

Укладка трубопровода производится по одной из двух основных схем – змейкой или улиткой (спиралью):

В первом случае петли идут от стены до стены с поворотом на 180°.
Во втором труба идет по кругу от стены до центра комнаты.

Для жилых помещений чаще используется улитка, такая схема обеспечивает более равномерный прогрев поверхности пола. Кроме того, укладка спиралью предполагает только один резкий изгиб, в центральной части схемы. Здесь появляется возможность применять трубы с большим радиусом изгиба.

Требования к трубам

Полипропиленовые трубы.
Трубы из сшитого полиэтилена. Бывают низкой, средней и высокой плотности.
Металлопластиковые изделия.
Медные трубы.

Ориентироваться следует на следующие важные показатели:

Прочность. Оказывает непосредственное влияние на устойчивость трубопровода к перепадам давления и температуры.
Устойчивость к появлению коррозии.
Коэффициент теплового расширения. Должен быть как можно меньшим. Недостаточные значения показателя чреваты нарушением целостности трубопровода и бетонной стяжки. Показатель измеряется в абсолютном удлинении на каждые 10 метров трубы при нагревании до +50°С. Полипропилен способен удлиняться на 80 мм, полиэтилен на 70. Гибридное металлопластиковое изделие имеет показатель 10-15 мм, медь характеризуется наименьшим коэффициентом – менее 10 мм.
Теплопроводность. Характеризует то, какая доля тепловой энергии будет отдаваться на прогрев помещения.
Экологичность. Безопасность материала для здоровья находящихся в помещении людей.
Радиус изгиба трубы. Влияет на возможность строительства схем различной конфигурации. Хуже всего гнутся полипропиленовые изделия (радиус изгиба приравнивается в 8 диаметрам трубы). Полиэтилен можно гнуть без потери качества с радиусом изгиба не более 5 диаметров. Медь и металлопластик очень пластичны, но процедуру сгибания лучше доверить трубогибу, либо использовать пружины. Это позволит в местах сгиба сохранить круглую форму сечения.

Укладка трубопровода производится по одной из двух основных схем – змейкой или улиткой (спиралью):

В первом случае петли идут от стены до стены с поворотом на 180°.
Во втором труба идет по кругу от стены до центра комнаты.

Особенности крепления труб отопления под полом

Технология монтажа и крепления отопительного трубопровода в полу зависит от выбранного типа труб, толщины их стенки и диаметра. Ведь в процессе установки скрытой отопительной системы стараются избегать врезок, стыков и иных участков, соединяющихся при помощи фитингов.

Иными словами, трубопровод должен укладываться в стяжку или в стену одним участком, а все изгибы, углы и округления желательно создавать своими руками или с использованием трубогибов. Естественно, подобная схема укладки труб подходит только для гибких конструкционных материалов, таких как сшитый полиэтилен, металлопластик и медь.

Нужно знать, что разводка отопления в полу должна производиться по заранее составленной схеме. Если вы не можете проработать её самостоятельно, то стоит воспользоваться альтернативным решением – схемой разводки системы труб, намеченной на теплоизоляторе или гидроизоляционной подложке.

К полу трубы крепятся с использованием особых планок, внутри которых находятся посадочные прорези под необходимый диаметр. Помимо этого, вы можете использовать единичные клипсы или скрепки. Самым оптимальным вариантом является укладка труб для отопления в пол или стяжку непременно в пазы, прорезанные в панельном утеплителе.

В качестве обязательного теплоизолирующего материала используют особые плиты из экструдированного пенополистирола, в которых заранее оборудованы отверстия для укладки трубы нужного диаметра. Эти плиты устанавливаются на гидроизоляционную мастику из битума. Сами трубы укладываются в пазы и изгибаются при необходимости.

Особенности монтажа трубопроводов в разных помещениях

Канализация в полу требует от строителя высокого качества сборки и правильного выбора материалов. Необходимость скрытой укладки труб возникает в разных ситуациях:

капитальный ремонт сантехники, требующий канализации;
ремонтные работы в помещениях, где проходит сеть водоотведения;
строительство жилого дома или бани.

Для получения нужного результата необходимо, чтобы высота потолков позволяла без затруднений уменьшить высоту помещения

Это важно, так как канализация в стяжке пола квартиры не всегда делается в углублении. Часто приходится поднимать высоту пола, что доступно только в достаточно высоких помещениях

толщина стяжки будет на 5-10 сантиметров превышать толщину труб,

Задачи, которые позволяет решить укладка каналов под стяжку:

устранение лишних элементов на стенах или на полу;
улучшить планировку;
обеспечить привлекательный вид, дать возможность дизайнерского оформления помещений.

Кроме этого, заделка в полу труб канализации необходима при монтаже бассейнов, душевых кабин, унитазов с выпуском в пол и прочих сантехнических приборов и устройств. В плоскости пола устанавливают трап, через который стоки поступают в систему и переносятся в коллектор.

При сборке системы в лоток для канализации в полу, необходимо учитывать требования:

трубопроводы должны быть размещены под нормативным уклоном. Пренебрежение этим правилом вызовет постоянные засоры, которые будет сложно устранить;
конфигурация скрытого участка трубопровода по возможности должна быть лишена изгибов, искривлений и прочих изменений направления. Это снизит нагрузку и уменьшит опасность появления отложений на стенках труб;
максимально уменьшить число соединений, залитых бетонной стяжкой. Это участки, которые относятся к группе риска;
перед началом работ необходимо начертить подробную схему укладки трубопроводов в масштабе. По ней выполняют монтаж и сохраняют на случай ремонтных работ. По данным схемы проще и быстрее отыскивать трубы;
ревизионные люки должны иметь выход на поверхность стяжки.

Если все требования соблюдены, трубы смогут нормально работать в течение многих лет.

Выбор труб

В качестве теплоносителя чаще всего выступает вода, но может использоваться также раствор этиленгликоля или антифриза. Самой системе присущ целый ряд неоспоримых преимуществ, позволяющих с минимальными энергозатратами равномерно обогревать помещение. Ключевым моментом достижения оптимальных результатов отопления является правильный выбор труб и схемы их укладки.

Подбирать эти элементы необходимо с учётом следующих требований:

долговечность. Поскольку прокладываются трубы отопления в полу, их замена или ремонт – дело не из дешёвых;
прочность. Эта характеристика определяет уровень рабочих показателей давления и температуры системы;
отличная теплоотдача

Пожалуй, это требование наиболее важное. От данного свойства зависит объём поступающего в помещение тепла.

минимальный радиус изгиба

Этот параметр накладывает ограничения на конфигурацию системы тёплого пола.
низкий коэффициент расширения. Под действием давления и высокой температуры, диаметр труб немного увеличивается. Для открытых магистралей это некритично. Однако, если прокладывались трубы отопления в полу под стяжкой, увеличение их размеров может нарушить целостность напольного покрытия;
экологичность. Тут всё понятно: в случае аварии, трубопровод не должен причинять вред здоровью обитателей жилья и окружающей среде.

Трубы, укладываемые в пол, должны обладать высокой прочностью, поэтому лучше выбрать армированные изделия

Какие трубы лучше укладывать в стяжку

Изначально их выбирают исходя из размеров помещения и назначения. Все материалы обладают определенными преимуществами и недостатками.

Поэтому при выборе труб необходимо руководствоваться следующими критериями:

Длительность эксплуатации. Чтобы потом не тратиться на ремонт труб, лучше выбирать качественные материалы.
Прочность. Этот параметр позволяет избежать риска случайного повреждения трубы.
Возможность изгиба трубы. Следует выбирать пластичный материал, который будет гнуться. В противном случае на трубе появятся трещины, через которые потом протечет вода.
Отсутствие излишнего расширения. Если материал не соответствует этому параметру, то в стяжку его закладывать не рекомендуется, так как есть риск образования трещин.

Кроме того, важно учитывать экологичность материала, чтобы он не наносил вред здоровью человека.

Где разрешается устройство скрытых трубопроводов

Проектирование и прокладка сетей канализации в полу производятся согласно требованиям СНиП 2.04.01-85, или его более актуальной редакции СП 31-106-2002. Применение скрытого монтажа запрещено в следующих помещениях:

в несущих конструкциях или перекрытиях жилых помещений;
в детских игровых или спальных комнатах;
медицинских кабинетах или палатах;
в залах для приема пищи;
в читальных или зрительных залах, классах, аудиториях;
на силовых участках, подстанциях, щитовых.

Прокладка трубопроводов производится:

внутри стен, перекрытий и других строительных конструкций с заливкой бетоном (заделкой);
канализация в стяжке пола, в грунте под перекрытием, в каналах;
между потолочной плитой и подвесными потолками;
в санитарно-технических помещениях (бане, туалетах, душевых);
вертикальных или наклонных шахтах.

В квартирах или жилых домах канализация в стяжке или стене выполняется
в специальных углублениях (лотках).
Для этого толщина стен
или перекрытий должна соответствовать размерам труб. Для панельных домов
прокладка труб возможна не во всех конструкциях, так как из-за углубления в
плитах нарушается их прочность. Пролагать систему разрешено только во внутренних стенах, не
относящихся к несущим конструкциям.

Монтаж своими руками

Монтаж системы теплого пола достаточно прост, и его можно выполнить самостоятельно.

Необходимые инструменты и материалы

Для монтажа Вам понадобится:

Емкость и миксер для замешивания раствора, ведра, совковые лопаты, ломик, правило, мастерок, длинный полутерок.
Дрель, плоскогубцы, строительный нож, клей, строительный скотч.
Болгарка, диски, калибратор, круглый напильник.
Фитинги, трубы, сетка арматурная 5050 мм, крепления для труб, труборез, утеплитель, цементная смесь, гидроизоляционная пленка, пресс-клещи.
Для деревянного пола – лаги, пилы, трубы, труборез, фитинги.

Выравнивание поверхности

Очень важно выровнять поверхность перекрытия. Причин две:

Теплоизоляционные плиты будут непрочно прилегать к перекрытию и в процессе эксплуатации могут просесть – это приведет к растрескиванию стяжки и может привести к нарушению герметичности труб.
Если перепад основания будет больше половины высоты трубы, то приподнятых частях трубы велика вероятность возникновения воздушных пробок, мешающих движению теплой воды и снижающих эффективность системы.

Чаще всего поверхность основания пола достаточно ровная, но в некоторых случаях приходится делать ремонт поверхности раствором или устройство новой выравнивающей стяжки.

Подготовка теплоизоляционного слоя

Под трубопроводы отопления обязательно монтируется утеплитель – обычно плиты из плотного экструдированного пенополистирола (а не экспандированного пенопласта) высокой плотности толщиной не менее 35 мм (лучше 50 мм). Иногда применяют жесткие плиты из минваты, но это не самый лучший способ. Можно использовать пробку. Хорошо, если утеплитель будет фольгированный. Можно постелить фольгированную гидроизоляционную пленку. Не стоит укладывать пенофол.

Сверху теплоизоляцию защищают гидроизоляционной пленкой. Существуют пленки с разметкой, теплоизоляционные плиты с фиксаторами и разметкой.

Вдоль стены закрепляется демпферная лента. Иногда рекомендуют вдоль стены проложить полосу утеплителя.

Укладка труб и крепление

На гидроизоляцию укладывают трубы согласно проекта. Длина одного контура не должна превышать 150 м – иначе гидравлическое сопротивление труб просто не даст насосу возможности продавливать по трубе воду. Контуры должны быть примерно равными по длине.

Если трубы необходимо гнуть – делайте это аккуратно, лучше с помощью шаблона, чтобы на трубах не образовывались складочки в местах изгиба. Если на теплоизоляции нет крепежей, то монтируют специальные пластиковые планки (монтажные рейки) с замками для закрепления труб на нужном расстоянии друг от друга. Можно крепить трубы U-образными якорными скобами (клипсами). Крепить трубу необходимо, чтобы она не «всплыла» при заливке стяжки.

После укладки трубы с помощью фитингов подключают к коллектору. Каждый контур должен иметь возможность отключения с помощью кранов на входе и выходе.

Затем систему испытывают, заполняют водой и протапливают. Технология испытания: давление и температуру постепенно увеличивают в течение нескольких часов. По возможности давление доводят до 0,6 МПа (6 Бар, 6 атмосфер). Испытывают систему в течение не менее 24 часов, несколько раз стравливая воздух.

Установка армирующей сетки и заливка стяжки

Затем система заливается раствором. Трубопровод должен быть заполнен водой комнатной температуры – 20-23°С, давление должно составлять 0,3 МПа. Лучше использовать готовую цементную сухую смесь с пометкой «для водяных теплых полов». Можно в обычный цементный раствор добавить пластификаторы для теплого пола.

Стяжку заливают от стен. Неплохо ее накрыть полиэтиленов – это улучшает процесс созревания раствора и улучшает его качество. Пересыхание поверхности для раствора нежелательно, а увлажнять помещение большой площади невозможно. Полностью стяжка застывает через 20 дней, но пару раз пройтись по ней можно дней через 10, не раньше.

Лучшие трубы под стяжку

Для монтажа в стяжку трубы отопления подбираются зависимо от размеров помещения и индивидуальных предпочтений. Разновидности материалов имеют свои преимущества и недостатки, которые необходимо учитывать.

Выбирать трубы необходимо по следующим критериям:

длительный период службы. Строительство кропотливый и дорогостоящий процесс, экономить на материале, не рекомендовано. Выбирать материалы, которые прослужат длительный период;
прочность материала. Прочный материал позволяет избежать риска повреждения трубы при механическом воздействии;
уровень теплоотдачи. Критерий имеет особое значение. Так как от уровня теплоотдачи зависит температура в помещении и целостность материала;
возможный угол изгиба. Укладывая трубы необходимо избегать частых переломов и врезок, поэтому материал должен хорошо гнуться и быть пластичным. Часто при сгибании, трубы дают трещины, которые в дальнейшем дают течь и требуют замены;
отсутствие риска расширения. Материал, который имеет высокий уровень расширения, не используется для монтажа в стяжку.

При выборе материала необходимо учитывать возможный вред для здоровья человека. Предпочтение отдавать материалам, которые состоят из экологичного сырья и не выделяют вредные вещества в воздух.

Полиэтиленовые PEX

Материал прочный и имеет длительный период эксплуатации. В отличие от других видов труб, сшитый полиэтилен может выдерживать не только высокую температуру, но и низкую. Соблюдение правил монтажа способствуют длительному периоду службы изделия.

Преимущества материала:

выдерживают высокие температуры;
выдерживают высокое давление;
при ударах и других механических воздействиях не повреждается;
материал устойчив перед коррозией;
легкий вес;
при высокой температуре материал не расширяется.

К недостаткам таких труб следует отнести стоимость, особенно если материал закупается для больших помещений.

Металлопластиковые

Металлопластиковые трубы часто используются для отопительных устройств. Связано это в первую очередь с доступной стоимостью и длительным периодом эксплуатации. Такие трубы редко подвергаются коррозии. Внутренняя поверхность обработана специальным веществом для гладкой структуры, поэтому в металлопластиковых трубах очень редко скапливаются отложения и мусор.

Достоинства:

материал прочный;
3 уровня защиты от повреждений;
длительный период службы;
подходит для монтажа на стену или в качестве теплого пола;
диаметр трубы подбирается зависимо от личных предпочтений.

К недостаткам труб следует отнести неудобный монтаж. Для крепления необходимо использовать метод сварки. Также недостатком такого вида труб является то, что при высокой температуре материал может менять свою форму.

ППР (полипропиленовые трубы)

Использоваться трубы можно для любых целей, в том числе и обустройство отопительных приборов. Выпускаются такие трубы различного цвета, однако, по качеству материал в целом одинаковый. Материал не поддаётся коррозии даже при длительном использовании. ППР выдерживают большое давление до 150 бар. Материал имеет доступную стоимость, и можно приобрести практически в любом строительном магазине.

Преимущества:

высокое качество материала;
доступная стоимость;
простой монтаж;
приобрести можно в любом строительном магазине;
небольшой вес;
простой монтаж;
высокая устойчивость к появлению коррозии;
трубы не выделяют вредные вещества, поэтому материал безопасен для здоровья человека.

Недостатки:

в процессе монтажа необходимо использовать паяльный автомат для соединения. После монтажа остаётся большое количество стыков. При неправильно установленной температуре стыки разрушаются;

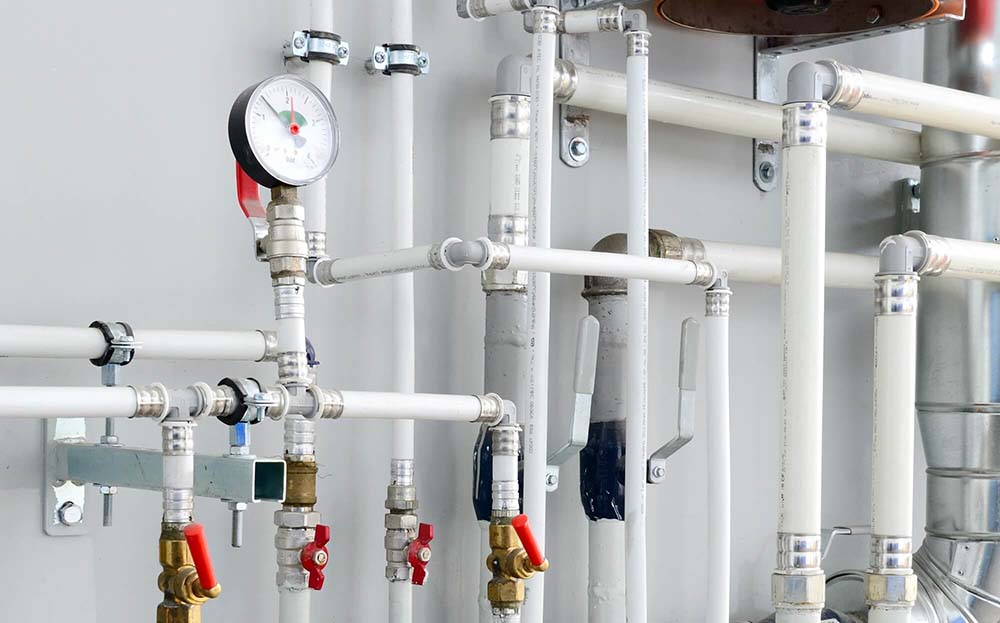

в процессе обслуживания необходимо следить, чтобы не повредить трубы.

Трубы не переносят слишком высокую температуру и часто плавятся и трескаются.
