Уклон канализационной трубы: требования, выбор оптимальной величины и распространенные ошибки

Наружной

Уклон для труб:

D 100 мм – 0,012;
D 150 мм – 0,01;
D 200 мм – 0,07.

Линия наружной канализации от дома к точке сброса должна находиться в одной плоскости и с одинаковым наклоном по всей длине. Не допускается комбинирование нескольких диаметров трубы или наличие переходов в наклоне линии. Если по каким-то причинам нужно отойти от данного правила, то в точке сочленения различных участков формируется смотровой колодец.

Чтобы сформировать требуемый угол снижения, желательно саму траншею рыть именно с учетом увеличения глубины. Обязательно выбирается грунт на 20-25 см глубже, чем требуется канализации для формирования песчаной подушки. После этого засыпается часть песка, и формируются опоры под каждым отдельным элементом. Далее засыпается остаток песка с утрамбовкой.

Уровень наполнения

Диаметр и угол наклона трубы влияют на уровень наполнения стоками. С увеличением данных параметров при постоянном объеме сточных воднаполнение уменьшается.

Уровень наполнения Yопределяется следующим соотношением:

где hс – высота уровня стоков в трубе в м, d – диаметр трубы в м.

Показатель уровня наполнения, равный 0, говорит о том, что труба пустая. Показатель, равный 1, свидетельствует о полном заполнении.

Трубопровод не должен быть заполнена 100%, частичное наполнение обеспечивает отвод скопившихся газов. Также остается запас для пропуска дополнительного неучтенного объема сточных вод. Минимально допустимый уровень наполнения – 0.3.

Помимо фактического уровня наполнения Y существует оптимальный (обозначается K). При оптимальном уровне наполнения самотечный трубопровод функционирует в режиме самоочищения.

Оптимальный уровень наполнения для трубопроводов из полимеров составляет 0.5, из иных материалов – 0.6.

Разница в величинах объясняется тем, что на шероховатых стенках труб из асбестоцемента или чугуна сильнее оседают отложения. Для самоочищения трубопровода нужен более мощный поток.

Соотношение между оптимальным (K) и фактическим (Y) уровнем наполнения следующее:

где V– скорость движения стоков в м/с.

Средняя скорость прохождения стоков должна составлять не менее 0.7 м/с. При движении потока с такой скоростью твердые включения остаются во взвешенном состоянии и не прилипают к стенкам.

Пример

При уклоне канализационной трубы 110 мм из пластика, равном 0.02, и уровне наполнения 0.7 поток движется со скоростью 0.733 м/с. Проверить, выполняется ли соотношение между оптимальным и фактическим уровнем наполнения.

Для пластика K равно 0.5. Поскольку 0.5≤0.61, соотношение выполняется.

Канализация в частном доме

Уклон канализации в частном доме связан с особенностями рельефа, на котором расположено строение. Например, если рельеф представляет собой крутой склон, то угол наклона может значительно превышать норму. Правильный уклон самотечной канализации в таких случаях можно обеспечить за счет перепадных колодцев. Канализация проводится с рекомендуемым уклоном на том участке, где это возможно. В промежутках устанавливается перепадный колодец.

Схема перепадных колодцев при крутом рельефе

Более простым вариантом будет установить через некоторое расстояние тройники для прочистки возможных засоров. Такие же тройники нужно устанавливать в местах поворотов, если без них нельзя обойтись. Повороты лучше делать не менее чем 120%.

Внешняя канализация укладывается в траншеи, глубина которых определяется в зависимости от промерзания грунта. В разных регионах точка промерзания своя. В частности, в Москве и Московской области грунт промерзает на 1,4 метра, и выше этой точки прокладывать канализацию без утеплителя нельзя. Содержимое труб замерзнет, канализация перестанет работать, не исключен разрыв труб.

Утеплителем в этом случае выступает песок. Он же играет роль монтажной подушки, которая позволяет выдержать оптимальный уровень уклона. Монтажная подушка должна доходить как минимум до трети трубы. Монтаж нужно начинать от сливного колодца до дома, снизу вверх. Это позволит выровнять угол наклона путем подсыпания песка. Песок нужно сыпать на ровное дно канавы по 5 см, хорошо проливая его водой. После завершения монтажа, перед тем, как закапывать канаву, необходимо проверить всю систему на целостность, герметичность и оптимальный отток.

Ошибки при определении угла наклона труб

Трещина трубопровода возможна при переполненности труб из-за неправильного уклона

Самое большое количество засоров и отказов канализации происходит из-за неправильного проектирования. Несоблюдение правил СНиП приводит к срыву водных затворов, неприятному запаху в помещении, плохому стоку из раковины и ванной, заиливанию труб. Прорыв трубы и разлив канализации может привести к заражению патогенными микроорганизмами людей, а также к отравлению ядовитыми испарениями.

Ошибки монтажа – это неправильно выбранный диаметр труб, отсутствие фановой трубы и вентиляции. Как следствие – низкое давление и затрудненное прохождение вязких масс из-за плохой циркуляции воздуха в системе.

Кроме уклона, к плохой работе канализационной системы может привести неправильные углы стыковки труб, отсутствие уплотнителей, неверный переход меньшего диаметра на больший.

Больше проблем доставляет неправильный монтаж чугунных труб, в которых осадок образуется быстрее, так как они имеют шершавую поверхность. Застой жидкости на одном из участков приводит к гниению и подтеканию труб.

Пластиковые коммуникации меньше расположены к засорам, но даже в них может накопиться илистый осадок, если неправильно спроектировать систему – выбрать не тот диаметр или неверно рассчитать уклон. Непрофессиональные рабочие часто стараются увеличить наклон труб, считая, что таким образом стоки быстрее попадут в отстойник.

Использование дешевых строительных материалов приводит к их быстрому выходу со строя. Качественные изделия проверяются специальной аппаратурой на предмет наличия внутри скрытых трещин, сколов, заусениц. Если производитель пренебрегает проверкой на качество, такая продукция стоит дешевле, но ответственность за нее несет только покупатель.

Необоснованной является установка мощных очистительных систем в том месте, где условия и почва позволяют дочистить стоки естественным методом, не вредя экологии.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

Выполняется монтаж трубы с закреплением лишь одного ее конца.
Строительный уровень нужно установить поверх закрепленной стороны элемента.
Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибора	Расстояние между стояком и сифоном (без учета вентиляции), м	Диаметр сливной трубы, мм	Оптимальное значение уклона системы
Биде	0,7-1	30-40	1:20
Мойка	1,4	30-40	1:36
Раковина	0,1-0,8	40	1:12
Ванна	1,1-1,3	40	1:30
Душевая кабинка	1,6	40	1:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)	1,8-2,3	50	1:48
Труба для сливов от стояка	—	100	—
Унитаз	не более 6	100	1:20
Центральный стояк	—	65-75	—

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Монтаж внутренней канализации согласно всем требованиям СНиП

не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
использование прямых углов в вертикальной системе категорически запрещено;
допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

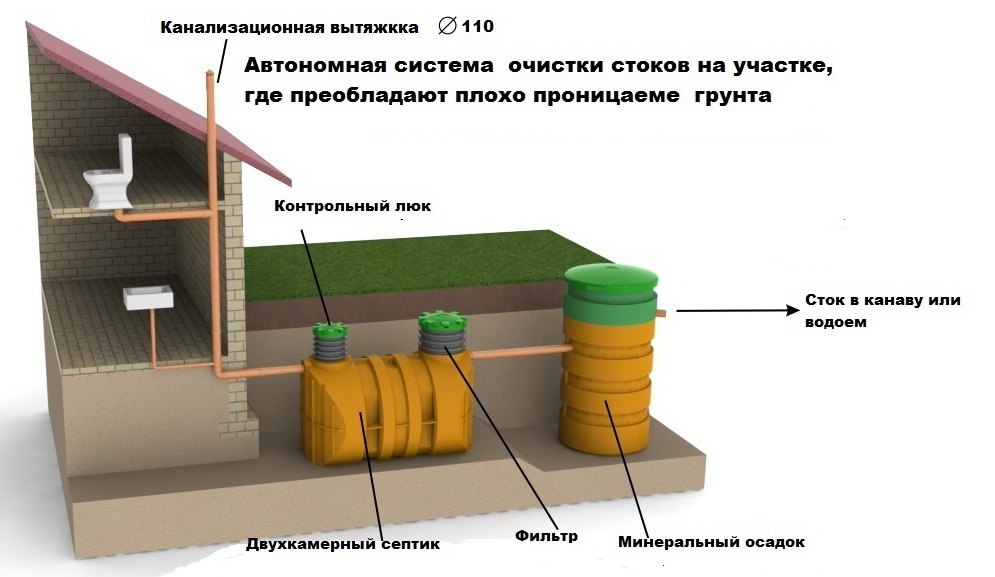

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Расчет уклона

Рассмотренные выше правила соблюдения уклона при монтаже труб канализации не сразу доступны для понимания рядового обывателя. Само измерение в десятичной дроби приводит в некоторое замешательство. Здесь нужно осознать, что снижение рассчитывается в метрах, а норматив принимается на 1 метр трубопровода. Например:

Очень важен расчет показателя на наружном участке, где заранее необходимо определиться с глубиной канавы под водоотвод.

На расчет уклона труб канализации влияет уровень наполненности трубы. Показатель вычисляется по формуле:

Высота воды/Трубный диаметр.

Минимальный уровень наполненности согласно СНиП 2.04.01-85 – 0,3, предельная высота воды – 1. Наиболее практикуемые значения при расчете уклона – от 0,3 до 0,6. Скорость наполнения разнится в зависимости от материала изготовления труб (в чугунных и асбестоцементных она более высока, нежели в полипропиленовых по причине большей шероховатости стенок). Например, металлическая коммуникация с сечением 110мм должна иметь уклон канализационной трубы:

0,6/110 = 0,005, то есть 0,5см на каждый проложенный метр.

Ошибки в расчете уклона санитарно-технической коммуникации дорого обойдутся пользователю системы, потому что ее работа будет малоэффективной и непродолжительной. Особенно грустный исход ожидает владельца частного дома, где для сбора сливов применяется септик, а не сточный водоотвод. Септик в данном случае не будет регулярно прочищаться потоком воды, что приведет к его забиванию нечистотами.

Разворачиваем план наступления: меряем уклон, ставим стояк

Шаг 1Измеряем уклон.

Первым делом нужно взять уровень и найти самую нижнюю точку всей канализации. Но искать нужно до тех пор, пока ею не станет дренажный колодец. То есть, если у вас на первом этаже стоит санузел или того хуже – в гараже, тогда сливную яму нужно углублять в землю до тех пор, пока уклон канализации не будет как минимум 0.4% (то есть 4 сантиметра на 1 погонный метр канализации). Если уклона не будет – труба сразу же засориться, собственно, она даже работать не будет в таком случае.

Далее находим самую верхнюю точку для установки вентиляции. Ее выход должен быть не менее 1 метра над уровнем крыши дома, как правило, она должна отходить от стояка санузла, который находится в верхней точке. После того, как мы выбрали верх и низ нашей системы, можно переходить непосредственно к ее монтажу.

Шаг 2Сооружаем стояк.

Его лучше делать всего 1 на весь проект дома, но если у вас будет очень большая разводка, допускается сооружение двух стояков на весь дом. Согласно СНиП, фановые, газоотводные и вентиляционные стояки совмещать запрещается, они должны работать отдельно. Точно так же запрещается вывод в одну вентиляционную шахту. Толщина пластиковой трубы должна быть не менее 110 мм. Это делается для того, чтобы канализационные стоки не образовали вакуумный хлопок при сливе. При подсоединении санитарных приборов к стояку нужно соблюдать несколько правил.

Стык должен быть обязательно ниже места соединения унитаза. Если сделать иначе, тогда при смыве будут появляться сточные воды в сифонах других приборов, которые были подсоединены в линии. Как результат – неприятный запах в помещении.
Нельзя понижать диаметр при подсоединении к стояку, чтобы не образовалось слишком высокое давление. К примеру, если диаметр трубы ПВХ, подсоединяемой к прибору, составляет 60 мм, то подводка к стояку не может быть меньше 60 мм, только больше. Как правило, это 90-110 мм.
Патрубок унитаза не может быть больше стояка. То есть толщина последнего должна быть как минимум 100 мм ( не меньше 60 мм в линии без унитаза). Это связано с тем, что большой объем смыва (до 20 литров) сразу поступает в канал, тем самым создает приличное давление. При разгоне воды по толстой трубе в переходе на меньший объем будет образоваться сильный удар, не говоря уже о возможных засорениях.
Установка угловых фасонных элементов не должна производиться под углом 90 градусов. То есть, вся канализация у вас должна иметь завороты в 45-60, не более, чтобы система могла самоочищаться, не забивалась, не возникало ударов воды.
Не забывайте об изоляции шума. Если у вас двух или трехэтажный дом, на первом этаже может быть очень некомфортно при смыве на третьем – сильный шум воды будет резать слух. Стояк нужно прятать в стены, утеплять минеральной ватой, забивать пенопластом, только тогда можно будет говорить о максимальном комфорте проживания.
Верхний конец подводки (если она более 2.5 м) должен обязательно иметь аэрационный клапан. Это специальный предмет, который позволяет втягивать воздух при возникновении вакуума в системе труб. Он не выпускает воздух, только втягивает, тем самым полностью устраняет риск образования разряжения внутри системы. Если таких клапанов не будет в системе, при смыве возникает разрежение, которое опустошает все сифоны приборов, втягивает через них воздух.

Шаг 3Cпаиваем пластиковые трубы.

Теперь, когда мы знаем, чего нельзя делать и как надо монтировать стояк, можно приступать к работе. Рассмотрим, как правильно сделать канализацию.

Трубы нужно спаивать только раструбами вверх, причем работу выполнять только снизу вверх, а не наоборот. При пайке сразу заложите ревизии (тройники, технические отверстия, фитинги), их делают, как правило, в местах с наибольшей вероятностью засорения (повороты, соединения). Система канализации в частном доме делается буквально за пару дней, если у вас есть предварительный план действий или разработанный проект.

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

диаметра элементов трубопровода;
материала, из которого изготовлены трубы;
схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

Н – уровень воды в трубе;
D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
V — скорость движения жидкости (минимально берем 0,7 м/с);
√Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55

= 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
Перед работой нужно обязательно составлять план.

Совет от эксперта:

Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном.

Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Уклон труб наружной канализации

В строительных нормах и правилах указаны оптимальные размеры уклона труб наружной канализации, которые имеют больший диаметр по сравнению с внутренними коммуникациями.

Диаметр трубы, мм	Уклон, м уклона на м трубы	Уклон в особых условиях
150	0,008	0,007
200	0,007	0,005

Под особыми условиями понимается необходимость создания системы, когда по производственным причинам невозможно создать нужный уклон, другими словами, это – предельно допустимый уровень снижения, когда что-то мешает создать оптимальный уклон наружной канализационной трубы.

Есть и максимальное значение этого параметра. Оно составляет 0,15, то есть при снижении более чем на 15 сантиметров на каждый метр трубы, система будет работать крайне неэффективно, труба будет заиливаться при быстром схождении воды и очень быстро забьется. Вода просто не будет успевать смывать твердые нечистоты.

При расчете уклона можно учитывать и другие особенности системы, например, характер нагрузки. Если сток производится из обычного умывальника, то опасаться заиливания не стоит, и уклон можно делать достаточно большим, но все равно таким, чтобы он не допускал срыва водяных запоров в сифонах.

Суммируя все вышеизложенное, можно сделать вывод о том, что оптимальная величина снижения канализационной трубы находится в диапазоне от 15 до 25 мм на каждый метр трубы.

Как высчитать наполняемость трубопровода.

Эта величина требуется для выяснения скорости сточной воды и определения оптимального превышения, когда канализационная система будет исправно работать. Минимальная наполняемость, опираясь на положения СНиП составляет 0,3. Максимальная наполняемость составляет 1. Узнав расчётную наполняемость, следует (использовав формулу для проверки) сравнить получившееся значение с коэффициентом средней наполняемости труб из определённого материала.

Коэффициент наполняемости труб, содержащих в своём составе стекло и пластик, составляет 0,5.
Коэффициент наполняемости труб, содержащих в своём составе чугун, цемент и керамику, составляет 0,6.

Для того чтобы сравнить получившуюся величину с оптимальной:

Извлечь квадратный корень из получившейся величины.
Получившееся значение умножить на 0,7 (минимальная скорость стоков).
Результат сравниваем с оптимальной наполняемостью канализационной системы (смотрим на материал из которого изготовлена труба)
Получившийся результат должен быть либо равен оптимальной наполняемости, либо быть больше.

Степень наполненияи канализационной трубы

Выбор оптимальной величины

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение. Чтобы не делать расчёт, можно воспользоваться готовыми таблицами из СНиП, где даётся нормативный наклон для сливных систем от разных санитарно-технических приборов:

Для слива от ванной используют элементы 40-50 мм. Максимальное расстояние от слива до сифона без вентиляции – 1 … 1,3 м. Наклон – 1 к 30.
Слив от душа должен быть выполнен из патрубков 40-50 мм. Максимальное расстояние –1,5 … 1,7 м. Превышение – 1 к 48.
Слив от унитаза делают из трубопровода размером 10 см. Максимальное расстояние – до 6 м. Наклон должен быть 1 к 20.
Раковина: элементы размером 40-50 мм, расстояние – 0 … 0,8 м, превышение – 1 к 12.
Биде: изделия диаметром 30-40 мм, расстояние – 0,7 … 1 м, наклон – 1 к 20.
Мойка: трубопровод диаметром 30-40 мм, расстояние – 1,3 … 1,5 м, превышение – 1 к 36.

Комбинированный слив от мойки, душа и ванной делается из изделий с размером 5 см. При этом максимальное расстояние должно быть не больше 1,7 … 2,3 м, а наклон – 1 к 48. Также нормируется оптимальный и минимальный уклон для труб определённого диаметра, подключаемых к конкретным приборам:

Трубопровод диаметром 4-5 см, идущий от раковины, может иметь минимальный уклон 0,025 промилле, а оптимальной считается 0,35 промилле.
Изделия сечением 10 см, идущие от унитаза, должны иметь минимальный наклон 0,012, а оптимальный – 0,02.
Элементы размером 5 см, проложенные от мойки, могут иметь минимальное превышение 0,025, а оптимальная величина равна – 0,035.
От умывальника и ванной прокладываются трубы сечением 4-5 см с минимальным наклоном 0,025 и оптимальным – 0,035.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм.

Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

Неприятный запах.
Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

Заиливание и засор.
Неприятные запахи из канализации.
Повышенный шум при движении стоков.
Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм.

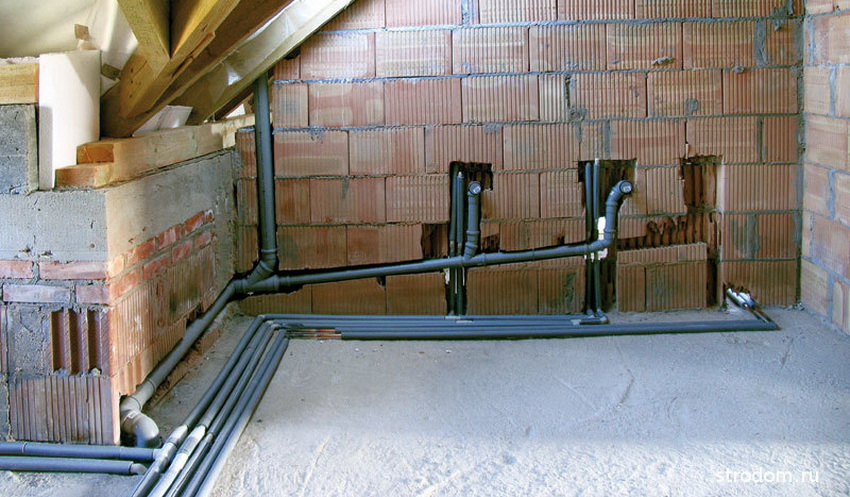

Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Требования по определению уклона

Если брать в учёт абсолютно все без исключения правила СниПа, регулирующие организацию наклона канализационного трубопровода, общий список таких указаний можно представить в следующем виде:

Наибольшее возможное значение уклона не может быть больше 150-ти мм.
Устанавливая наружную систему канализации, необходимо брать в учёт глубину промерзания грунта в отдельно взятом регионе.
Определяя наклон конструкции, рекомендуется прибегать к помощи квалифицированных специалистов и дополнительной проверке расчётов при помощи нормативной литературы.
Устанавливая систему стоков в ванной комнате, допустимо организовывать минимальный уклон по причине отсутствия рисков засорения трубопровода крупными частицами.
Определение уклона можно осуществить пузырьковым уровнем. Для чего последний укладывается непосредственно на месторасположение трубы. В зависимости от того, в каком положении находится пузырёк, высчитывается величина наклона.

Кроме того, перед тем, как начинать работы, необходимо позаботиться о составлении чёткого плана того, в какой последовательности будут выполняться действия. Это делается во избежание возможных ошибок. В такой план включается, кроме всего прочего, составление профиля непосредственно самой канализации.

При учёте всех требований, содержащихся в нормативной документации, организацию канализационной системы и обеспечение нормального уклона возможно выполнить собственноручно. Без привлечения сторонних специалистов. Такое решение выглядит весьма и весьма интересно, поскольку позволяет в значительной мере сэкономить финансовые средства. Не привлекая к процессу каких-либо подрядных организаций.

Вывод

Системы внутренней и внешней канализации сооружаются с уклоном, чтобы осуществлялся нормальный сток. При этом плохи как слишком маленькие, так и слишком большие углы. В многоквартирном строительстве производится расчёт уклонов по СНиПам и формулам. Для частного домостроения рекомендуется пользоваться готовыми таблицами из СНиПов. Следование этому простому правилу лишит собственников жилья многих неприятностей, связанных с неприятным запахом, засорами и прорывами канализационных систем.

Информация на заметку: Трубы ПВХ виды и использование

Правильный уклон канализации
