Подводные камни и трудности, которые нужно знать при установке водяного отопления в частном доме

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

• для спальни, кухни, гостиной — +26;
• для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Проектирование теплого пола

Перед проектированием теплого пола следует убедиться в отсутствии препятствий для монтажа:

• Высота потолков. Толщина теплого пола около 12 см. Этот размер должен быть заложен в первоначальный проект дома.
• Место монтажа дверей. После укладки и заливки стяжки пол поднимется. Высота дверного проема должна быть сохранена (2,2 м). В противном случае потребуется его увеличение или изготовление новых дверей.
• Ориентация окон. Северные и северно-западные окна повышают потери тепла. Для компенсации следует повысить мощность системы. При тепловых потерях более 100 Вт/кв.м. установка водяного теплого пола нецелесообразна.
• Несущая способность плит перекрытия или балок. Необходимо, чтобы плиты перекрытия выдержали нагрузку от бетонной стяжки пола.

Объем требуемого материала зависит от параметров помещения и характеристик оборудования. Для расчета используют следующие данные:

• высота помещения и площадь пола;
• материал перекрытия и стен;
• вид и степень теплоизоляции;
• тип напольного покрытия;
• диаметр и материал труб;
• мощность централи ли котла;
• желаемая температура.

Для более точного расчета лучше использовать онлайн-калькулятор.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.

Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

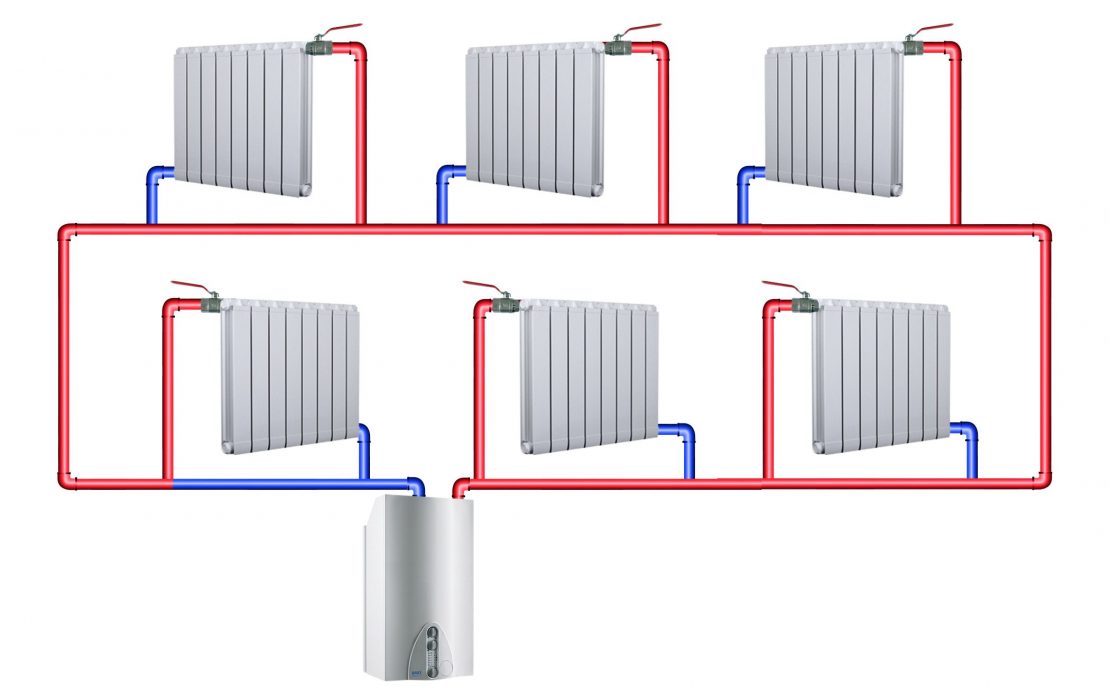

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.

Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.

Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Двухтрубная схема отопления

Такая система водяного обогрева широко используется в домах любой этажности. Её особенностью является подача воды к радиатору по одной трубе, а отвод – по другой. Происходит не последовательное, а параллельное подключение теплообменников к системе отопления.

Основные преимущества:

• к каждому радиатору подаётся теплоноситель с одинаковой температурой;
• появляется возможность установки терморегулятора на радиаторы для настройки нужного температурного режима в каждом отдельном помещении;
• отключение или неисправность одной из батарей никак не скажется на работе остальных.

Система имеет ряд недостатков. Для её устройства требуется большое количество труб и соединительных элементов, что приводит к повышению степени сложности монтажных работ и к более высокой стоимости всей водяной отопительной системы.

Монтаж теплого пола

Ключевой составляющей теплого пола является система труб и фиксаторов. Как упоминалось выше, существует две технологии монтажа теплого пола:

Сухая укладка (деревянная или полистирольная). В деревянных пластинах или пенополистирольных матах формируют каналы, в которые укладывают металлические полосы для труб. Это требуется для равномерного распределения тепла. Трубы должны быть в выемке. Поверх системы укладывают жесткий материал (ОСП, ГВЛ, фанера), а потом мягкое напольное покрытие. Допустимо уложить плитку на клей, ламинат и паркет.

Каждая из систем имеет свои плюсы и минусы. В некоторых случая допустимо использовать только определенный тип монтажа, независимо от его недостатков.

Выбор системы

Преимущества использования сухого монтажа:

• Малый вес. Не каждый фундамент или перекрытие может выдержать нагрузку от водяного пола в стяжке. Минимальная толщина бетона над трубами составляет 3 см. При наружном диаметре трубы 3 см наименьшая толщина стяжки превысит 6 см. Учитывая высокую плотность бетона, вес будет значительным. Массу добавит плитка на клею. Если при расчете фундамента был заложен большой запас, то проблем не будет. В противном случае начнутся неприятности. При малейших подозрениях на слабость фундамента или перекрытий стоит монтировать теплый пол по деревянной или полистирольной системе.
• Высокая ремонтопригодность. Несмотря на рекомендации использовать цельные бухты при укладке контура, со временем труба повреждается: случайно просверлили, лопнула из-за фабричного брака и др. Влажное пятно на бетонной поверхности говорит о повреждениях. Для устранения неполадок требуется разбить стяжку. Но местный ремонт может повредить рядом лежащие петли, расширив зону повреждения. Двойной шов в месте ремонта становится потенциальным местом следующей утечки.
• Быстрый ввод. Теплый пол может эксплуатироваться только после окончательного высыхания бетона – более 28 дней. Включение системы до этого момента строго запрещено. Теплый пол на «сухой» стяжке используется сразу же после завершения монтажа.
• Можно стелить на деревянный пол. Если черновой пол из дерева, то стяжка поверх не будет хорошей идеей. Даже если он выдержит вес конструкции, то эксплуатация теплого пола быстро разрушит древесину.

Причины использовать сухие технологии серьезные. Не стоит считать, что стоимость деревянного теплого пола стоит баснословных денег. Самыми дорогими элементами являются металлические пластины. Но они хорошо изготавливаются из листового алюминия. Главное — правильно гнуть, образовывая пазы для труб.

Полистирольная система теплого пола аналогичная деревянной.

Особенности заполнения системы отопления

Объем теплоносителя для сети просчитывается путем сложения объема котла, бака, трубопроводов и радиаторов. Все данные указываются в техническом паспорте устройств.

Заполнение системы отопления выполняется так:

1. Подключение шланга в нижнюю точку. Верхняя точка открывается, затем подключается электрический насос.
2. В кране открыть воду, подавать поток с половинной силой или еще меньше, чтобы снизить риск гидроудара.
3. Заполнить схему, определив предел наполнения по вытеканию воды из верхней точки сети.
4. Спустить воздух, открыв клапаны на котле, расширительном баке, батареях (это может быть кран Маевского) и бойлерах.
5. Стыковать шланг с верхней точкой сети, второй конец шланга опустить в ведро с водой, запустить насос, заполнять систему водой до тех пор, пока жидкость из шланга не потечет без пузырей воздуха.

На этом заполнение закончено. Остается несколько раз прогнать теплоноситель по сети, чтобы максимально выдавить газ, затем накачать воздух за мембрану расширительного бака – это требуется для поддержания уровня давления.

Какая система лучше

В основе любого выбора должны лежать знания, поэтому проведем небольшое сравнение.

• Батарейные секции практически не вписываются интерьер.
• Они греют стены, в то время как теплый пол – исключительно воздух в помещении.
• Устройство полов с обогревом требует существенных затрат как трудовых, так и финансовых.
• В помещениях, обогреваемых полами с нагревом, можно понизить температуру на пару градусов без снижения уровня комфорта.
• Эти полы отличает повышенная тепловая инерция. На их разогрев требуется от пары до 24 часов, однако, цикл остывания занимает никак не меньше времени.
• Эксплуатирование полов с обогревом суммарно обходится дешевле, чем эксплуатация радиаторов.

На заметку
Таким образом, напрашивается вывод – в будущем в большинстве случаев будут устанавливать теплый пол вместо батарей. И пусть не пугают первоначальные затраты – они обязательно со временем окупятся.

Схемы водяного отопления частного дома

Примеры разводки водяного отопления

Система труб в доме может быть проложена различными способами. И зависит это не только от пожеланий хозяев, но и от целесообразности использования того или иного способа. Чаще используют двухтрубную систему, когда по одной трубе вода подается в радиаторы, а по другой возвращается в котел. Своими руками проще собрать однотрубное водяное отопление, однако этот вариант больше подходит для временного жилья или дачного домика. Произвести замену или ремонт какого-либо узла в однотрубной системе не получится без полного отключения всего контура. Хороший вариант для частного дома, рассчитанного на постоянное проживание — две однотрубные системы, действующие независимо друг от друга. Делается это для того, чтобы была возможность брать из системы горячую воду даже в те периоды, когда отопление выключено.

Схема водяного отопления двухэтажного дома

Для двух и более этажных домов есть некоторые обязательные моменты, которые менее важны при использовании отопления в небольшом дачном домике. Прежде всего, это мощность отопительного котла. Поскольку в двухэтажном доме протяженность трубопровода и количество радиаторов больше, чем в одноэтажном, то и котел должен быть повышенной мощности. Обычно производители котов указывают, на какую площадь рассчитано данное оборудование. Поэтому при покупке котла учтите площади всех помещений (в том числе и вспомогательных), которые будут им отапливаться. Насос для организации принудительной циркуляции – следующий важный элемент. Чем быстрее движется нагретая вода по трубам, тем быстрее происходит нагрев помещений. С помощью насоса этот процесс значительно ускоряется.

Сравнение эксплуатационных характеристик

Чтобы определить, что лучше использовать для подогрева пола, проведем сравнение водяного и электрического «теплого пола» и сделаем выводы по следующим показателям:

• цена комплекта;
• стоимость установки;
• затраты на эксплуатацию;
• срок службы;
• сложность монтажа;
• возможность ремонта;
• экологичность.

Что дешевле

Разберемся в первую очередь с главным для многих вопросом: что дешевле — водяной или электрический теплый пол? Сразу и однозначно ответить, что выгоднее, нельзя. Здесь необходимо сравнивать цену оборудования, стоимость установки, затраты на эксплуатацию.

Цена системы. При подключении водяного подогрева пола к центральному отоплению достаточно купить трубы и соединительные муфты. В этом случае «теплый пол» с жидким теплоносителем в десятки раз дешевле кабельной системы подогрева. Однако здесь есть одно но — использование систем с жидким теплоносителем в многоэтажных домах запрещено.

Это переворачивает ценовой фактор на 180 градусов. Покупать придется не только трубы, но и дополнительное оборудование: котел, смесители, электронасосы и т.д. В итоге покупка оборудования будет в 5-6 раз дороже приобретения кабеля и терморегуляторов.

Стоимость работ по установке. Монтаж системы под напольным покрытием стоит примерно одинаково: в обоих случаях производится утепление основания пола, разводка труб или кабелей, заливка стяжки.

В то же время, для водяного обогрева нужны дорогостоящие дополнительные затраты — строительство подсобного помещения под отопительный котел, его установка, подводка теплоносителя к системе обогрева, монтаж смесительного узла — это существенные траты, которые окупаются довольно долго.

Затраты на эксплуатацию. Доказано и практикой, и теоретическими расчетами, что использование электроэнергии для обогрева дома в несколько раз дороже стоимости газа или твердого топлива.

Вывод: стоимость кабельной системы и ее монтаж дешевле водяного подогрева пола. В целом, при длительной эксплуатации, использование жидких теплоносителей экономит семейный бюджет.

Что служит дольше

Производители водяных систем подогрева пола указывают в сопроводительной документации срок эксплуатации в 50 лет, электрических — 30 лет. Проверить на практике пока не получается. «Теплый пол» пришел в Россию всего 15-20 лет назад.

Вывод: пока не будет накоплена статистика по сроку службы сравниваемых систем, отдавать преимущество никому нельзя.

Что проще собрать

Монтаж водяного обогрева пола должен вестись профессионалами — незначительные ошибки в соединении труб могут привести к возникновению протечки, а это значительные финансовые потери из-за полной замены пола и системы подогрева. Кабельную систему может собрать любой начинающий строитель — технология очень простая, без каких-либо нюансов.

Вывод: электроподогрев пола, при сравнении сложности монтажа, имеет несомненные преимущества.

Схема водяного теплого пола.

Что легче отремонтировать

Небольшая протечка в обогревательных трубах ведет к полному демонтажу стяжки. Разрыв электроцепи в кабеле находится приборами с точностью до 2-3 сантиметров. Поэтому достаточно разбить стяжку на небольшом участке. Многочисленные отзывы на форумах подтверждают, что повреждение кабеля устраняется быстрее и дешевле.

В этой ситуации на первый план выходит не стоимость ремонтных работ, а частота возникновения необходимости проведения ремонта. Практика показывает, что и протечки, и разрыв кабеля — результат человеческого фактора. Не ошибаются хозяева при эксплуатации систем — нет необходимости что-то ремонтировать.

Вывод: необходимость ремонта возникает очень редко. Поэтому, несмотря на мизерную стоимость ремонта кабеля по сравнению с устранением течи, показатель скорее следует игнорировать, чем учитывать.

Что безопаснее для здоровья

Многие специалисты-строители считают электрический подогрев пола вредным для человека из-за электромагнитного излучения. Но это формальный взгляд на проблему неспециалиста. Многочисленные замеры, проведенные как в России, так и в западных странах, показывают, что экранирование кабеля свело на нет электромагнитное излучение во время подогрева пола.

Даже сотовый телефон имеет более мощное излучение. У водяных «теплых полов» даже намека нет на негативное влияние на членов семьи.

Вывод: обе системы безопасны для человека.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Водяное отопление и что это?

Водяной обогрев – это контур из труб, внутри которых циркулирует жидкий теплоноситель (вода или антифриз). Для нагревания теплового носителя используется котельное оборудование. Жидкость транспортируется по трубопроводам. В роли отопительных приборов выступают конвекторы, коллекторы, радиаторы.

В сравнении с паровым отоплением водяное отличается безопасностью ввиду невысокой температуры теплоносителя и стабильного состояния жидкости. При этом циркуляция жидкой среды может быть принудительной или естественной. Второй вариант более простой и надежный, но эффективность обогрева в этом случае снижается.

Плюсы и минусы водяной системы

Среди преимуществ водяного обогрева жилых построек стоит назвать следующее:

1. Нагретый от радиаторов воздух равномерно распределяется по всем помещениям.
2. Параметрами системы можно управлять и контролировать их в одном месте.
3. При необходимости можно использовать скрытую прокладку трубопроводов, оставив видимыми только радиаторы. При устройстве теплого пола все приборы, отдающие тепло в помещение, полностью скрыты.
4. Поскольку температура циркулирующего теплоносителя не превышает 95 градусов, а поверхность батарей не нагревается выше 65°С, элементы контура полностью безопасны. При прикосновении к ним на короткий промежуток времени нельзя получить ожог.
5. Температуру в помещении можно регулировать. Нагревание происходит постепенно.
6. Значительная тепловая емкость жидкого носителя и радиаторов позволяет некоторое время обогревать помещение после прекращения работы котельного оборудования.

К недостаткам водяного отопления можно отнести вероятность появления протечек. Хотя если контур смонтирован из качественных полипропиленовых труб, то такая вероятность сводится к нулю. Если в контуре циркулирует вода, а не антифриз, то при прекращении работы нагревательного оборудования на длительный период зимой существует риск замерзания теплоносителя.

Классификация водяного отопления

Существует следующая классификация систем отопления:

• в зависимости от температуры теплоносителя в подающей магистрали системы бывают низкотемпературные (70 градусов), среднетемпературные (70-100°С)и высокотемпературные (температура воды в центральном отоплении выше 100 градусов);
• по расположению подающего и обратного трубопровода водяное отопление делится на контуры с нижней и верхней разводкой (в первом случае труба с подачей находится ниже радиатора, во втором случае – выше);
• раскладка трубопроводов, соединяющих радиаторы, бывает вертикальной и горизонтальной;
• также разводки бывают однотрубные и двухтрубные (при однотрубной разводке батареи подключаются последовательно, при двухтрубной – параллельно);
• в зависимости от тока теплоносителя в подающем и обратном трубопроводе системы бывают попутными и тупиковыми (в первом случае ток жидкости в обеих магистралях совпадает, во втором – вода течет во встречном направлении);
• по принципу движения теплоносителя системы бывают с естественной и принудительной циркуляцией (в первом случае жидкость течет за счет уклона труб и гравитации, а во втором – за течение воды отвечает циркуляционный насос).

Также существуют бифилярные системы отопления, которые обеспечивают равномерный прогрев всех радиаторов, как при двухтрубной разводке, но на практике являются однотрубными. Они также бывают с вертикальной и горизонтальной раскладкой труб.

Повышение эффективности системы отопления

С помощью программы можно настроить температуру в каждой комнате

Использование дешевого топлива, утепление здание и установка экономичного котла — первые этапы на пути повышения эффективности отопления здания и снижения расходов за его содержание.

Можно воспользоваться следующими вариантами дополнительного усовершенствования системы обогрева дома:

• Планирование расположения помещений. Жилые комнаты следует спроектировать посередине и на солнечной стороне, а вспомогательные — возле стен. В результате тепло будет концентрироваться в нужных местах.
• Установление программатора. Это устройство измеряет, понижает и повышает температуру в соответствии с заданными параметрами. Пока хозяева отсутствуют, здание охлаждается, а к их приходу нагревается.
• Разводка труб и монтаж системы теплый пол. Лучевая схема более дорогая в установке, но эффективнее работает. Спиральная конструкция дешевле, но и греет хуже. Подогрев пола позволяет при небольших затратах равномерно распределять тепло по всей площади комнаты. В зависимости от выбора основной системы отопления устанавливаются водяные или электрические полы. Последние подразделяются на кабельные, матовые и пленочные.
• Комбинированное использование обогревателей различного типа. Отопление электричеством — экономичный способ для небольших помещений при условии использования нагревателей конвекторного типа, которые используются как вспомогательные при сильном морозе. Основным источником служит экономичная пиролизная печь или газовый котел.
• Использование теплоаккумуляторов. Они представляют собой накопительный бак, устанавливаемый на чердаке или в одном из вспомогательных помещений. Нагревание теплоносителя происходит от дымохода или непосредственно от котла. Постепенно накапливая тепло, аккумулятор передает его в радиаторы. Накапливание энергии позволяет поддерживать равномерный уровень температуры в батареях. При этом расход топлива снижается на 20-25%. Если здание отапливается электрическим котлом, есть смысл установить двухпиковый счетчик и нагревать теплоаккумулятор до предела в ночное время, когда ток стоит в 2 раза меньше.

Рассматривая варианты электроотопления, стоит задуматься о том, как можно получать энергию бесплатно или значительно дешевле, чем у коммунальных поставщиков.

Как подключить твердотопливный котел

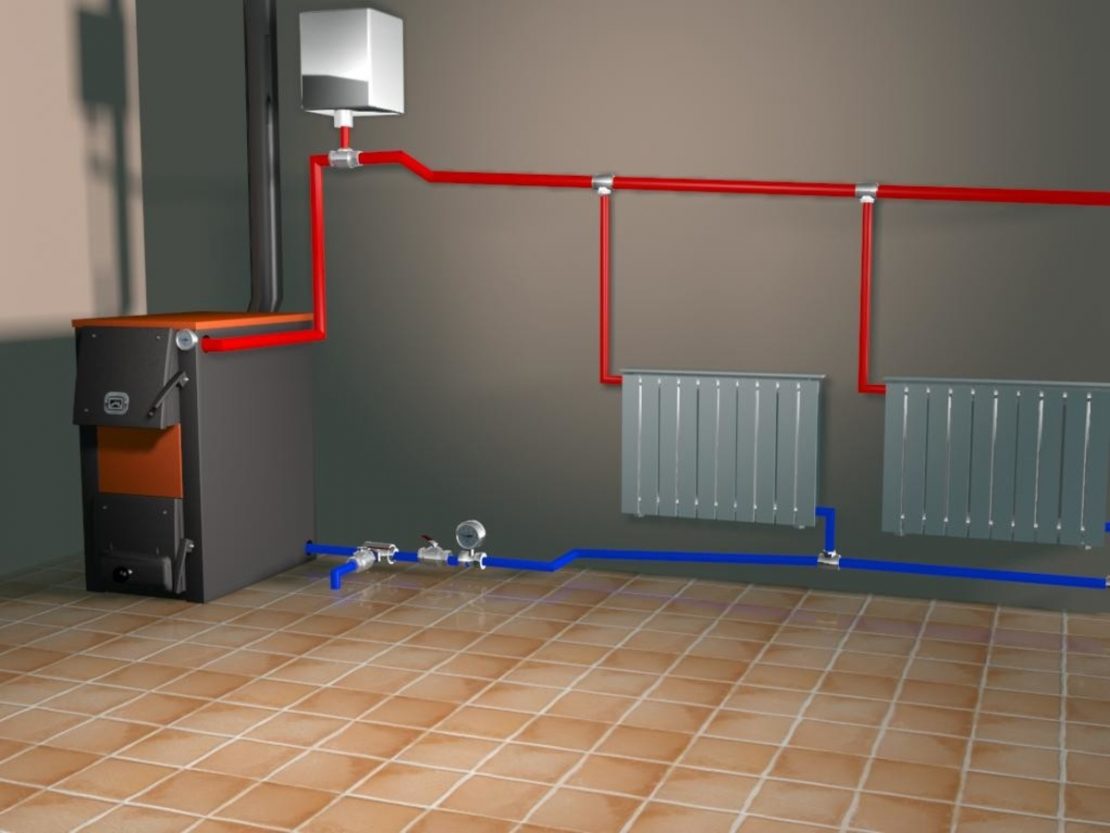

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
