Какие бывают теплообменники для горячей воды, работающие от системы отопления

Виды теплообменников

На сегодняшний день имеется несколько видов теплообменников:

• погружные;
• пластинчатые;
• элементные;
• витые;
• графитовые;
• спиральные;
• двухтрубные;
• кожухотрубные.

Погружной теплообменник

В качестве чувствительного элемента в этом приборе выступает цилиндрической формы змеевик. Он размещён в сосуде, который заполнен жидкостью. Подобная конструкция существенно снижает время необходимое на отдачу тепла прибором. Такого вида устройство считается одним из лучших по эффективным показателям работы прибором. Применяется исключительно в местах, где дозволено механическое включение и стадия закипания.

Пластинчатый теплообменник

Достоинства этого прибора можно перечислять долгое время. Это и лёгкость сборки, и простота чистки, и минимальное сопротивление гидравлики. Состав этого вида приборов подразумевает соединение крепёжных болтов, концевых камер, рамы и рабочей пластины. Последние элементы разделены специальными резиновыми прокладками. Их изготавливают из специальной стали. Технология монтажа пластин подразумевает установку резиновой прокладки без использования клеевых смесей, тем не менее позволяющая плотно прилегать отдельным частям друг к другу. Схема подачи рабочей среды может иметь три варианта: прямоточную, смешанную и противоточную.

Элементный теплообменник

Особенностью строения этого прибора является соединение частей единую систему. Если рассматривать принцип их работы, то он во многом схож с работой кожухотрубных теплообменников. Схема подачи рабочей среды работает только противоточно. Этот агрегат сочетает в себе небольшое количество труб.

Витой теплообменник

Чувствительный элемент этого прибора имеет название концентрического змеевика. Они закрепляются на специальных головках, получая защиту от кожуха. Используется схема с двумя жидкостями, один вид которой заполняет имеющиеся трубки, а другой располагается в пространстве между ними. Считается, что этот вид агрегата прекрасно переносит различные перепады давления и обладает высоким показателем стойкости к износу.

Графитовый теплообменник

Его устройство позволяет защитить конструкцию от воздействия коррозии. Также этот прибор отлично проводит тепло. Состоит агрегат из блоков, имеющих форму прямоугольника и цилиндра. Движение рабочей жидкости осуществляется по перекрёстной схеме. В составе теплообменника можно увидеть металлический корпус, трубки, решётки и крышки.

Спиральный теплообменник

Принцип работы этого прибора заключается в использовании металлических листов. Их скручивают в спираль и закрепляют на особом механизме под названием крен. Для полноценной работы необходимо обеспечить герметизацию теплообменника. Её достигают при помощи сваривания отдельных её частей или укладкой прокладки. Такие приборы довольно сложно создавать, обслуживать и ремонтировать. Запрещается использовать устройство в системе с давлением выше 10 кгс/см2. Эти недостатки успешно заменяет небольшой вес и размер прибора, а также его высокий показатель эффективности.

Двухтрубный теплообменник

Главными основными частями этих приборов являются трубы разного диаметра. В качестве рабочей среды используется жидкость и газ. Теплообменник используется в местах, где существуют большие перепады давления, успешно преодолевая эти трудности. Дополнением к положительным качествам прибора становится высокий уровень передачи тепла, а также простота обслуживания и монтирования. К сожалению, такие приборы дорого оцениваются продавцами.

Кожухотрубный теплообменник

Кожухотрубный прибор состоит из нескольких частей: элементов, компенсирующих напряжение, пучков труб, патрубков, корпуса, крышки и трубных решёток. Особенностью кожухотрубного устройства считается изготовления их наклонными или горизонтальными/вертикальными.

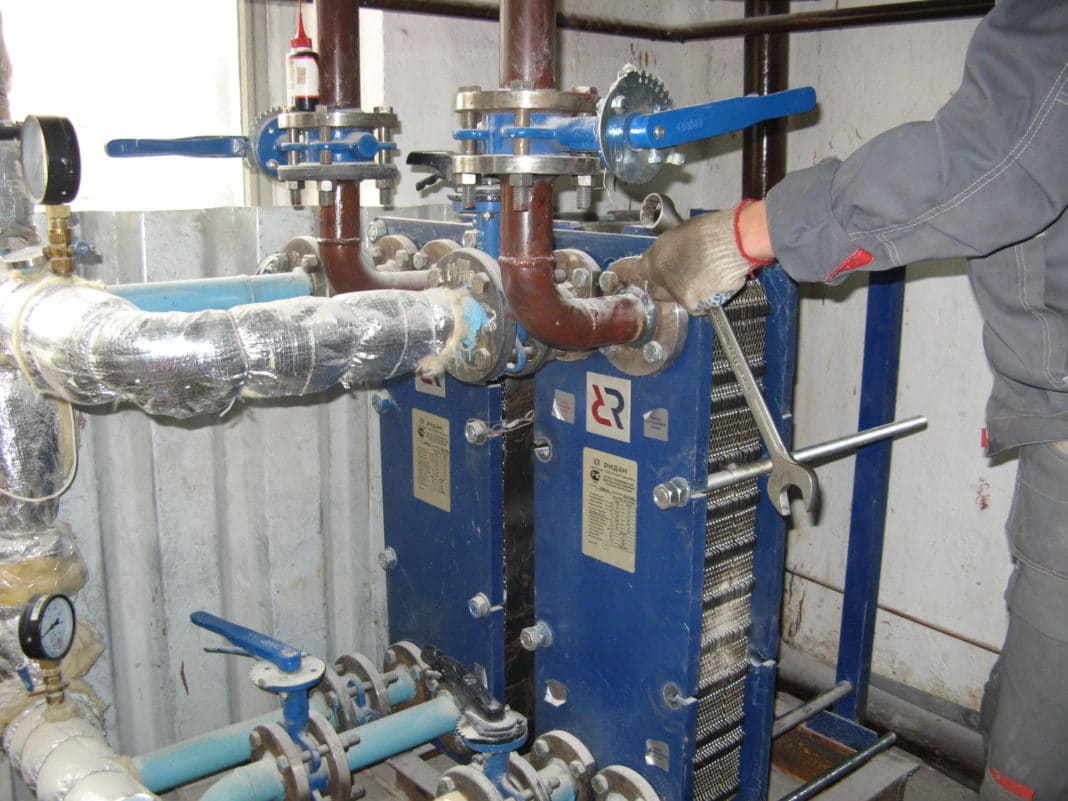

Конструктивные особенности пластинчатого теплообменника

Отличительной чертой устройства переноса теплоты является наличие пакета, состоящего из пластин. Они представляют собой гофрированные элементы, изготовленные из металла. Если точнее, то пластины производятся в большинстве случаев из нержавеющей стали, так как она прекрасно выдерживает воздействия теплоносителя, обладающего низким качеством.

Эти элементы соединяются между собой. При этом их крепление осуществляется с поворотом на 180 градусов относительно друг друга. Помимо пакета пластин, в состав теплообменника этого типа еще входит:

• подвижная плита;

• неподвижная плита, на которой расположены патрубки для присоединения трубопроводов;

• элементы крепления, благодаря которым происходит стягивание 2-х плит и создается рама;

• две направляющие (верхняя и нижняя), имеющие вид круглого прута.

Такая продуманная компоновка устройства позволяет создавать аппараты, отличающиеся компактными габаритами.

Рама пластинчатого теплообменника служит для закрепления пластин, которые изготавливаются не только из нержавейки, но и из меди или графита. Благодаря тому, что поверхность устройства является своеобразной, она создает довольно сильную турбулентность средам, использующимся для переноса тепла и движущимся по трубам. За счет этого возрастает теплопередача у аппарата.

После установки гофрированных пластин на свои места образуется две герметичные системы, полностью изолированные друг от друга. Именно по ним движется холодная и горячая среда. Благодаря такой конструкции происходит теплообмен.

Из гофрированных пластин собирается пакет. При этом они располагаются крест-накрест. Такое их размещение позволяет создать жесткую конструкцию. Все гофрированные пластины оснащаются прокладками для уплотнения соединений. Это очень важные элементы, обеспечивающие хорошую герметичность устройства особенно в рабочем состоянии. Прокладки позволяют теплоносителям бесперебойно протекать в противоположных направлениях по трубам. Они имеют особую конфигурацию. Благодаря такой конструктивной особенности уплотнительных элементов не допускается смешивание холодной и горячей среды.

Высокий требуемый коэффициент передачи тепла будет обеспечен, если правильно подобрать размер теплообменника в соответствии с заданным объемом проходящей среды. Тем более в таком устройстве наблюдается повышенная турбулентность носителя тепла.

Теплообменник, состоящий из гофрированных пластин — это устройство поверхностного типа. По нему движется нагреваемая и нагревающая среда. Между ними происходит передача тепла через стенку из металла. Именно она получила название — поверхность теплообмена. Основными элементами такого теплообменника являются гофрированные пластины. Эти элементы достаточно тонкие и изготавливаются методом штампования.

Применяются пластинчатые теплообменники, как нагревательные или охладительные устройства. Их используют в разных технологических процессах, а также в нефтяной, газовой промышленности и во многих других отраслях. На фото ниже представлен пластинчатый теплообменник в индивидуальном тепловом пункте многоквартирного дома.

Здесь он используется для подогрева холодной воды в систему ГВС дома, система горячего водоснабжения при этом закрытая.

Отличительные особенности

Напольные чугунные газовые котлы, в отличие от стальных агрегатов, имеют сборную секционную конструкцию. Стоит отметить, что собираются агрегаты только вручную.

Особенности теплообменников из чугуна:

1. Чугун, после того как нагреется, очень долго сохраняет и отдает тепловую энергию. Также этот материал хорошо противостоит агрессивному воздействию среды и кислот.
2. Поскольку конструкция чугунного теплообменника сборная и он состоит из отдельных секций, то в случае каких-либо повреждений, все детали можно заменить по отдельности.
3. Теплообменник не боится высоких температурных режимов и способен выдержать нагрев до 300°С.
4. Срок службы достаточно долгий — 25 лет и более.

Чугунные теплообменники можно встретить как в бытовых котлах, так и в промышленных.

Нюансы монтажа и подключения

Теплообменник применяется только в связке и не подразумевает самостоятельного использования. Агрегат во время установки окружают вспомогательным оборудованием, таким как обратные клапаны, контрольно-измерительные устройства в виде термометров и манометров, запорная арматура (ручные заслонки и задвижки), циркуляционные насосы.

Подключение производится по одной из следующих схем:

• одноступенчатый параллельный (независимый) метод;
• двухступенчатый смешанный;
• двухступенчатый последовательный.

В первом случае образуется изрядная экономия полезной площади в зоне монтажа

Ключевое преимущество этого способа – простота исполнения (что важно в условиях ремонта, обслуживания, замены узла). Недостаток методики – отсутствие возможности подогрева холодной рабочей среды

При двухступенчатом смешанном методе температура входящего теплоносителя повышается за счет обратного потока, в результате эффективность связки увеличивается на 35-40%. Но в этом случае для обеспечения горячего водоснабжения придется предусмотреть в системе два теплообменника, что увеличивает расходы на закупку и монтаж оборудования.

Последовательный двухступенчатый способ позволяет увеличить эффективность использования рабочей среды и стабилизировать нагрузку в сети. По сравнению с параллельной схемой здесь затраты на теплоноситель уменьшаются на 50%, на фоне смешанной методики – на 25%. Единственный недостаток решения – невозможность полной автоматизации теплового узла.

Пластинчатый теплообменник, принцип работы которого позволяет включать его в системы самой разной конструкции, может использоваться:

1. На механическом производстве. С применением таких устройств охлаждаются смазочные жидкости, гидравлические и трансмиссионные масла и т. д.
2. В поршневых и турбинных двигателях.
3. В энергетических станциях.
4. В компрессорах.
5. В судоходстве. На судах теплообменники применяют в основном для центрального охлаждения.
6. В легкой промышленности.
7. В машиностроении и металлообработке.
8. В системах отопления и кондиционирования.

Современные пластинчатые теплообменники, устройство и принцип работы которых были во всех подробностях рассмотрены нами в статье, таким образом, можно считать оборудованием надежным, эффективным и удобным в использовании. Ко всему прочему, и стоят такие модели по сравнению с другими разновидностями недорого. Все это делает их применение в разного рода охлаждающих и отопительных системах более чем целесообразным.

Принцип работы на примере пластинчатого теплообменника

отличается довольно сложным принципом действия

На сегодняшний день производители техники предлагают пользователю получить два различных вида комплектации.

1. Одноходовой. Теплоноситель разделяется и создаёт параллельные потоки. Практически сразу же они стекают в выводной порт.
2. Многоходовой. Этот вариант подразумевает использование сложной схемы. Теплообменник начинает своё движение по одинаковому количеству задействованных каналов. Такой принцип работы подразумевает наличие дополнительных элементов (пластин), которые заканчиваются заглушками в отводных портах. Эта особенность добавляет сложности в обслуживание подобных элементов.

Преимущества паяного пластинчатого теплообменника

Существует огромное количество вариантов отопительной системы. Однако большинство из них имеют водяной обмен тепла. Это наиболее качественный, популярный и недорогой вариант, который позволяет поддерживать оптимальную температуру помещения регулярно. Такое устройство наиболее актуально для частного дома или квартиры.

Теплообменник для системы отопления частного дома чаще всего предусматривает устройство, которое имеет поверхностный контакт. В таком случае имеется агрегат, который подогревается изнутри и через поверхность.

Принцип работы наиболее полно раскрывается в отопительной системе, которая имеет газовые, твердотопливные или электрические котлы. От нагревательного устройства по всей системе отопления направляется горячая вода, которая нагревается в аппарате.

Чтобы обеспечить бесперебойную работу устройства и увеличить срок его эксплуатации необходимо своевременно производить техническое обслуживание, прочистку и промывку агрегата.

В каких сферах используется теплообменник

Сфера использования теплообменников очень обширная:

• системы отопления;
• системы охлаждения;
• при работе с химикатами;
• с солнечными коллекторами;
• для обогрева бассейнов;
• системы вентиляции;
• системы кондиционирования;
• в сфере машиностроения;
• металлургическая промышленность;
• фармацевтическая промышленность;
• пищевая промышленность (сахарная, пивная, молочная и прочие);
• автомобильная промышленность;
• химическая промышленность.

Таким образом, устройство и принцип работы теплообменников влияет на работу различных сфер, среди которых как промышленное производство, так и объекты общественного и культурного значения. Вместе с этим их использование возможно и в частных жилых домах, где вопрос поддержки температуры стоит наиболее остро. Установка и монтаж теплообменников может быть произведён как самостоятельно, так и при помощи специалистов. Смысл же устройства состоит в равномерном распределении тепла на помещение.

Классификация печей-каминов

На современном рынке представлено огромное количество самых разных моделей печей-каминов. Все эти конструкции – это печи со встроенным теплообменником, поэтому для выбора подходящего варианта используются другие параметры, например, тип используемого топлива или номинальная мощность.Самые популярные печи-камины:

1. Печи-камины «Викинг» . Одни из наиболее эффективных типов печей. Обладают потрясающей скоростью прогрева помещения, вне зависимости от его габаритов. В качестве топлива используются дрова или бурый уголь. Единственный недостаток: «Викинги» отказываются работать с каменным углем.
2. Печи-камины на пеллетах . Как следует из названия, эти печи «питаются» не привычными дровами или углем, а пеллетами. Пеллет – это вид топлива, который отличается экологической чистотой и выпускается в гранулах. Изготавливается из отходов деревообрабатывающей промышленности методом прессовки. Такое топливо не представляет никакой опасности для окружающей среды и обходится очень дешево, чем и обуславливается его высокая популярность. Кроме того, пеллеты не будут чадить в доме, поэтому к их плюсам можно отнести и повышенный комфорт.
3. Печи-камины «Кедди» . Конструкция шведского происхождения, выпускается в двух вариантах: угловом и пристенном. Печки обладают рядом преимуществ по сравнению с аналогами: во-первых, их дизайн значительно превосходит другие конструкции. Во-вторых, «Кедди» обладают небольшим весом, поэтому им не нужен фундамент, да и процесс установки будет значительно упрощен. Подключение к дымоходу и система каналов тоже довольно просты, потому-то эти системы так популярны.
4. Варочная печь с камином . Основной отличительной особенностью этих конструкций является функциональность. Такие печки отлично подходят для готовки, греют дом и при этом приятно выглядят. Свою популярность эти комбинированные печки заслужили именно за эти качества, которые позволяют реализовать широкий круг задач и при этом мысленно вернуться в прошлое, когда открытый огонь был основным способом готовки и обогрева.
5. Печи-камины «Байкал» . Этот вариант чаще всего используется в загородных домах. Данная модель крайне эффективна, а при необходимости более точного выбора можно рассмотреть весь модельный ряд. Используемое топливо – дрова. Основная характеристика таких печей – невероятно долгая сохранность тепла даже при давно потухшем огне.

Заключение В данной статье были рассмотрены виды теплообменников и их классификация. Теперь изготовить теплообменник для печи своими руками не будет составлять особых проблем

Для большей наглядности можно обратить внимание на фото, где показаны теплообменники и особенности их производства

Материал изготовления

Изготавливают теплообменник для котла из материалов прочных, хорошо проводящих тепло, не склонных к коррозии и достаточно устойчивых к давлению. Поскольку приходится учитывать и стоимость материала, выбор невелик.

Сталь

Стальной теплообменник дешевле в цене, но менее долговечный Это самый доступный материал. Сталь очень прочная, но хорошо поддается обработке. Цена невелика. Плюс такого варианта – стойкость к высокой температуре. Сталь пластична и при нагреве не покрывается трещинами, не деформируется даже на участках, контактирующих с горелкой.

Стальной теплообменник на твердотопливный или газовый котел склонен к коррозии. Вода внутри трубок и продукты сгорания в камере котла разрушительно действуют на материал. Это сказывается на долговечности. Модель из стали много весит, это приводит к дополнительному расходу топлива на прогрев самого элемента.

Чугун

Материал гораздо устойчивее к коррозии чем сталь, не боится ржавчины и действия кислотных ангидридов. Срок эксплуатации достигает 50 лет. Однако чугун – сплав хрупкий, под действием температуры может растрескиваться. Чтобы избежать повреждений, чугунный трубчатый теплообменник необходимо промывать: если используется обычная вода, то 1 раз в год; если антифриз – то 1 раз в 2 года; если дистиллированная жидкость – 1 раз в 4 года.

Вес элемента из чугуна еще больше, поэтому на нагрев приходится тратить больше топлива и времени.

Медь

Медь – благородный металл, не подверженный никаким видам коррозии. Она химически инертна, отлично переносит давление. Медь лучше проводит тепло, поэтому для нагрева самого элемента и протекающей жидкости требуется меньше топлива. Вес медной модели невелик, размеры компактны при очень развитой рабочей поверхности.

Медный

Чугунный

Возможные неисправности

Стальные изделия подвергаются коррозии и подлежат замене Большинство неполадок требует вмешательства специалистов. Некоторые может устранить и пользователь:

• Снижение давления – если вызвано загрязнением, достаточно почистить теплообменник. При неправильном подключении к сети нужно сверить подсоединение с чертежом в инструкции.
• Снижение КПД – при механическом загрязнении устройство промывают. Если причина в накоплении масла, некондиционных газов, устанавливают дополнительные устройства для их вывода.
• Протечка – чаще всего вызвана разложением уплотнителей. Их заменяют.
• Смешение рабочих сред – возникает при коррозии пластин или трубок. Пластины можно заменить частично, кожухотрубный теплообменник придется ставить новый.

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

• ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
• толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
• зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

Порядок действий:

1. На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
2. При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
3. После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения

Методика проведения расчетов

Коэффициент теплопередачи вы сможете отыскать в справочных материалах или рассчитать, воспользовавшись формулой: k = 1 / ( 1 / ?1 +?ст / ?ст + 1 / ?2 ). В ней ?1 и ?2 – коэффициенты теплопередачи со стороны принимающего и отдающего контуров. Толщина стены трубки — ?ст. Коэффициент теплопроводности материала труб — ?ст. Если осуществить расчет теплообменника, а точнее фактическую мощность, а также площадь, можно судить о правильном выборе устройства. Если эти значения не будут соответствовать, то это указывает на повышение вероятности образования отложений на стенках трубок. В самом крайнем случае они могут быть закупорены

Лучше воспользоваться специальными программами для расчета теплообменника, но при этом важно знать, какие методы и формулы лежат в основе

Теплообменник или как понять, что антифриз попал в масло!

Теплообменник

— это техническое устройство, в котором осуществляется теплообмен между двумя средами, имеющими различные температуры.

Скажем сразу откровенно слабое место всех современных двигателей!

Перемешивание моторной смазки с охлаждающей жидкостью двигателя – неисправность критическая, требующая немедленного вмешательства и устранения. Другими словами, эксплуатировать машину нельзя, только ремонтировать. Хоть и нечасто, но такая проблема встречается на новых и подержанных автомобилях. Чтобы избежать дорогостоящих ремонтов, хозяин авто должен четко представлять порядок своих действий, когда обнаружено масло в антифризе.

Система охлаждения силового агрегата представляет собой сеть каналов, проходящих через блок и головку цилиндров. Она герметична и потому работает под давлением, возникающим в результате нагрева и расширения жидкости. Система смазки имеет похожее строение, только каналы более узкие, а давление создает масляный насос.

Крайне важно следить за уровнями и состоянием технических жидкостей, масла и антифриза

Существует несколько причин, по которым происходит смешивание двух разных жидкостей:

1. В автомобилях с современными и сложными двигателями присутствует элемент охлаждения моторной смазки – масляный радиатор или по другому ТЕПЛООБМЕННИК. В нем и случается перемешивание антифриза с маслом в результате пробоя прокладок.
2. Прокладка между головкой и блоком цилиндров – слабое место любого мотора. Когда в ней возникает мельчайшая трещина, жидкость с более высоким давлением проникает в «чужую» систему. Как правило, масло поступает в антифриз, потому что масляный насос «давит» сильнее, нежели помпа. Хотя случается и взаимное проникновение.
3. Трещины в металле самой ГБЦ.

Сферы применения

Выделяют следующие сферы использования теплообменивающего оборудования:

• системы охлаждения;
• отопительные системы;
• системы кондиционирования;
• химическая промышленность;
• обогрев бассейнов;
• солнечные коллекторы;
• машиностроение;
• вентиляционные системы;
• металлургия;
• фармация;
• автопроизводство;
• пищевая промышленность.

Помимо этого, возможно применение теплообменивающего оборудования для отопления частных домовладений. Установить устройство можно как самостоятельно, так и с помощью мастера. Использование такой техники помогает равномерно распределить тепло в помещении.

Устройство и принцип работы пластинчатого теплообменника

Конструктивно агрегат в корне отличается от своего кожухотрубного предшественника. Площадь поверхности обмена тепловой энергией у последнего наращивалась за счет увеличения длины змеевика, отсюда и большие габариты аппарата. В новом теплообменнике это достигается путем увеличения количества пластин одинаковой площади.

Имея такую же мощность, он по размерам втрое меньше кожухотрубного, при этом способен обеспечить большой расход нагреваемой среды, например, воды для нужд ГВС. Отсюда и возникло второе название агрегата – скоростной. Ниже на схеме показано устройство пластинчатого теплообменника:

1, 11 – подающий и обратный патрубки для подключения греющей среды (теплоносителя); 2, 12 – входной и выходной патрубки нагреваемой среды; 3 — передняя неподвижная плита; 4, 14 – отверстия для протока теплоносителя; 5 – малая уплотнительная прокладка в виде кольца; 6 – рабочая теплообменная пластина; 7 – верхняя направляющая; 8 – задняя подвижная плита; 9 – задняя опора; 10 – шпилька; 13 – большая прокладка по контуру пластины; 15 – нижняя направляющая.

На схеме представлен пластинчатый теплообменник для отопления самой простой конструкции с патрубками, расположенными по разные стороны агрегата. Между двумя плитами, установленными на двух направляющих, зажато определенное число пластин с резиновым уплотнением между ними. На каждой пластине с целью увеличения поверхности обмена выполнено рельефное гофрирование, как изображено на фото:

Присоединительные патрубки также могут находиться и с одной стороны аппарата, на передней плите, что не оказывает влияния на принцип работы пластинчатого теплообменника. Он заключается в том, что пространство между каждыми последующими пластинами поочередно заполняется то теплоносителем, то нагреваемой средой. Очередность заполнения обеспечивается формой прокладок, в одной секции они открывают путь потоку теплоносителя, в другой – поглотителя тепла.

Во время работы в каждой секции, кроме первой и последней, происходит интенсивный обмен теплом через пластины сразу с двух сторон. Обе среды протекают через свои секции навстречу друг другу, нагревающая подается сверху и выходит через нижний патрубок, а нагреваемая – наоборот. Как это работает, отображает функциональная схема пластинчатого теплообменника:

Конструкция и монтаж

Нагревательный элемент может быть выполнен в виде регистра – решетки из гладко сваренных труб. Это наиболее распространенная конструкция. Однако ее можно упростить, сделав в виде бака, в форме цилиндра или прямоугольника. Основное условие – достаточная площадь для осуществления процесса обмена жидкости.

При изготовлении нагревательного элемента требуется соблюдение следующих правил:

1. Во избежание закипания воды внутренний объем труб должен быть не менее 50 мм.
2. Металл не должен прогорать, поэтому его рекомендуемая толщина составляет минимум 3 мм.
3. При нагреве металл имеет способность расширяться, этот момент следует учесть, предусмотрев расстояние между стенами топки и нагревательным элементом.

Процесс установки нагревательного элемента состоит из нескольких простых действий:

• на дно топочной емкости печи уложить теплообменник;
• в печи предусмотреть отверстия для труб.

Далее следует соединить нагревательный элемент с отопительной системой и запустить воду.

Что такое теплообменник ГВС? И как он работает?

Теплообменник для горячего водоснабжения (ГВС) — это устройство, предназначенное для передачи тепла от теплоносителя к другой среде. Как правило, теплообменник ГВС является элементом, который передает тепло между котловой водой и водой в установке для питьевой воды.

В зависимости от конструкции теплообменника весь процесс может выглядеть несколько иначе, в то время как общий принцип работы один и тот же — котельная вода и ГВС разделены только тонкой стенкой из хорошо проводящего металла, а весь теплообменник заключен в теплоизолированный кожух для выработки тепла из технической воды.

В чем преимущества установки теплообменника в свой дом? Имея собственный автономный или даже централизованный источник отопления, дешевле использовать тепло для нагрева воды прямо от котла, не тратя дорогостоящее электричество для этих целей. Подача горячей воды в контур теплообменника осуществляется от котла или теплосети, а холодная вода поступает от системы холодного водоснабжения. Установка теплового оборудования в котельной позволяет значительно сэкономить на затратах для обогрева помещений загородного дома.
