Разводка водопровода в частном доме: правила проектирования и обзор лучших схем

Практические советы по монтажу

При монтаже горизонтальных частей системы, небольшой уклон должен быть к водоспускной арматуре для возможности слива воды из системы водоснабжения. Во время монтажа трубопровод холодной воды размещается с левой стороны от горячего водоснабжения.

Горизонтальное расположение трубопроводов такое — холодное водоснабжение монтируется ниже горячего, тогда не образуется конденсат

Особенно это важно при скрытом устройстве системы водоснабжения

Особое внимание уделяется крепежу водопровода, особенно это актуально для труб горячего водоснабжения из полипропилена. Труба может несколько удлиняться, это приводит не только к деформации материала, но и к возможным протечкам

Выполнить монтаж водопровода в частном доме своими руками очень просто при использовании полипропиленовых систем. Сними очень просто работать и с их укладкой справиться каждый. Подробнее о пайке ПП можно узнать в статье: «Пайка полипропиленовых труб: таблица температур, инструкция по монтажу + топ лучших пп систем »

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней  труба, входящая в дом, и ее разводка по потребителям.

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

Разводка труб водоснабжения

Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.

Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).

Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.

Варианты разводки воды в частном доме

Схемы разводки отличаются порядком подключения. Но каждый вариант обладает своими отличиями. Перед монтажом трубопровода из скважины потребуется ознакомиться со всеми разновидностями.

Виды схем разводки:

• Последовательная;
• Параллельная;
• Параллельно-последовательная;
• Последовательно-параллельная.

Первый вариант подразумевает одну точку подключения к напорному водоводу. Так каждая точка получает воду из предыдущей. Так точки потребления зависимо от своих «коллег». Это негативно сказывается на расходе воды и ее температуре, ведь жидкость смешивается.

Параллельное подключение гарантирует равный забор воды с каждой точки. Но придется оборудовать отдельный отвод к каждой точке, что увеличит расход материалов. Зато такая разводка труб достаточно комфортная и горячая вода не становиться теплой.

Параллельно-последовательное подключение подразумевает разделение точек по группам. Также можно устроить несколько небольших труб для которых выполняется последовательное подключение. Так материала используется меньше, а расход воды одинаковый.

Выбор материалов

Выбор материалов определяется различными факторами:

• интенсивность водопотребления;
• бюджет;
• параметры системы.

Материал

На рынке представлены трубы из различных материалов:

1. Полипропиленовые. Изготавливаются из термопластических материалов, а также их композиций. Основное преимущество — стойкость размораживанию. Обладают превосходными техническими характеристиками. Для установки нужно использовать специальное оборудование.
2. Стальные. Изделие на основе полного профиля. Стальные трубы обладают высоким качеством и небольшой ценой. Увеличить крепость стальных труб можно двумя способами (сварный и цельнотянутый). Главный недостаток — подверженность коррозии.
3. Металлопластиковые. Это композитные трубы. Они состоят из двух или более компонентов. Такие коммуникации соединяются без сварки. Металлопластиковые трубы обладают устойчивостью к образованию отложений.
4. Медные. Обладают превосходными эксплуатационными качествами. Однако имеют высокую стоимость.

Диаметр

Если вы выберите неправильный диаметр труб, тогда при движении воды по коммуникациям может возникать неприятный шум. Поэтому к выбору материалов необходимо отнестись весьма серьёзно.

Для того чтобы выбрать диаметр труб нужно провести расчёты. Сначала вам нужно выбрать общую протяжённость линий.

Этот параметр является отправной точкой:

1. Трубы с максимальным диаметром (32 мм) подходят для длинных линий (20 м).
2. Трубы со средним диаметром (25 мм) подходят для стандартных веток (30 м).
3. Трубы с небольшим диаметром (16–20 мм) подходят для маленьких линий (10 м).

Правильный выбор строительных материалов позволит сэкономить денежные средства. Эксперты рекомендуют тщательно выбирать диаметр коллекторной трубы. Если неправильно выбрать диаметр, тогда могут появиться различные нарушения в работе всей системы.

Каждый кран имеет стандартную пропускную способность — 5 л. Нужно тщательно подсчитать, сколько воды собирается в пиковые моменты.

После этого, нужно выбрать диаметр коллектора:

• При расходе 75 л потребуется коллектор диаметром 38 мм;
• При расходе 50 литров потребуется коллектор диаметром 32 мм;
• При расходе 30 л потребуется коллектор диаметром 25 мм.

Дополнительное оборудование для водопровода

Стандартное автономное водоснабжение включает в себя следующее оборудование:

1. Насосы и насосное водоподъемное оборудование различных типов.
2. Трубопроводы с фитингами, смесителями и кранами.
3. Оборудование для контроля и поддержания необходимого уровня давления воды в системе
4. Оборудование для очистки воды.
5. Электрическая часть системы водоснабжения:
   • защитная автоматика,
6. проводка,
7. распределительные щиты.

Очень часто для водоснабжения дома или земельного участка используется насосная станция.

Обычно, если колодец или скважина неглубокие – до 8 м, или при сравнительно небольшом потреблении воды.

Насосная станция также состоит из элементов, которые относятся и к автономному водоснабжению. Это:

1. Насосы разных моделей и типов.
2. Накопительные резервуары с разным объемом и разной конфигурации.
3. Гидроаккумуляторы с мембраной.
4. Электрические бойлеры, ТЭНы, водонагреватели и т.д.

Насосная станция

Чтобы подключить частный загородный дом к водопроводу, используется насосная станция, предназначенная для закачки воды из колодца или скважины в систему водопровода или в резервуар.

Насосная станция представляет собой комплекс насосного оборудования, автоматизированный и позволяющий создавать требуемое давление в водопроводной системе с обозначенным расходом воды.

Насосная станция должна находиться как можно ближе к точкам потребления воды – в самом доме, в подвальном или цокольном этаже, в отдельном помещении, но обязательно в отапливаемом, чтобы вода не замерзала даже в сильные морозы.

Подключение насосной станции

От источника воды к насосной станции должна подходить труба, заканчивающаяся фитингом (латунь или бронза) с переходником диаметром 32 мм.

К фитингу подключается тройник и сливной кран, которым можно перекрывать подачу воды при ремонте или аварии водопровода.Подсоединяется обратный клапан.

Для поворота трубы нужно использовать уголок 90°. Лучше всего соединения водопровода делать быстрым подключением, которое называется «американка»:

1. Подключается шаровый кран на подачу воды.
2. Подключается фильтр грубой очистки (с металлической сеткой).
3. Насосная станция должна иметь демпферный бак и реле давления.

   Но если насос установлен в скважине или колодце, а все оборудование находится в помещении, то реле давления нужно подключать сверху трубы, а гидроаккумулятор или демпферный бак – снизу.

4. Подключается датчик «сухого хода» насоса.
5. Дальше подключается фильтр тонкой очистки воды и осуществляется переход на трубы 25 мм.

Теперь нужно проверить работу станции – запустить насос. Если откачки нет, проверьте правильность соединений или гидроаккумулятор на предмет перекачки.

Диаметры

Какое сечение должны иметь трубы для водоснабжения загородного дома?

Мы не станем перегружать читателя дремучей теорией и, как в известном анекдоте, просто покажем пальцем:

1. Если вы хотите реализовать коллекторное водоснабжение частного дома — разводка труб после коллектора выполняется материалом с внутренним (подчеркиваем, внутренним!) сечением не менее 12 мм;

Разводка от коллектора выполнена металлопластиком с внутренним сечением 12 мм (внешний размер 16 мм)

1. Трубы до коллектора должны иметь внутренний диаметр не менее 20 мм при количестве одновременно используемых точек водоразбора до трех включительно и не менее 25 мм, если их от трех до пяти;

Пропускная способность трубы пропорциональна квадрату ее внутреннего диаметра. Увеличение диаметра с 12 до 25 мм увеличит пропускную способность водопровода в 4,34 раза.

1. При последовательной разводке разумный минимум внутреннего диаметра подводок водоснабжения — 15 мм. Если планируется одновременно использовать больше двух точек водоразбора, его стоит увеличить до 20 мм.

В домах советской постройки подводки водоснабжения монтировались стальной трубой размером 15 мм

Условный проход и внешний диаметр

«Стоп! Уже началась путаница!» — однажды сказала Алиса своему другу Додо в сказке Льюиса Кэрролла. Путаница в нашем случае возникает вокруг термина «диаметр».

В зависимости от типа труб для их маркировки используются абсолютно разные параметры:

Стальные водогазопроводные (ВГП) трубы обозначаются так называемым условным проходом. Он указывает на то, что на трубе может быть нарезана трубная резьба соответствующего размера, и примерно соответствует ее внутреннему диаметру. Например, стальная подводка ДУ 15 согласно ГОСТ 3262-75 имеет внешний диаметр 21,3 мм и внутренний 14,9 — 16,3 в зависимости от толщины стенок (легких, обыкновенных или усиленных);

Условный проход примерно соответствует внутреннему диаметру стальной трубы

Все без исключения виды пластиковых и металлопластиковых труб маркируются внешним диаметром. Чтобы узнать внутренний диаметр, от внешнего нужно отнять удвоенную толщину стенки (она тоже всегда указывается в маркировке или технической документации).

Наружный и внутренний диаметр различаются на удвоенную толщину стенки

Так, стальной водопровод при последовательной разводке и одновременном использовании двух точек водоразбора может иметь размер ДУ 15. Однако в том случае, если вы хотите поставить на водоснабжение дома пластиковые трубы, необходимый вам размер равен уже 20 мм.

Правила и схема построения водопровода в частном доме

Заранее составить схему подключения водопровода нужно обязательно. И не оправдывайтесь тем, что водопровод вам нужен только для кухни – схема все равно нужна, так как в деталях водопровод выглядит достаточно сложно.

Как провести водопровод в частном доме?

Поэтому лучше нарисовать схему прокладки труб и канализации с учетом всех элементов:

• потребителей воды,
• коллекторов,
• бойлера,
• фильтров и насосов.

На схеме нужно обозначить месторасположение этих узлов и конструкций, а также направление трубопровода по помещениям в доме.

Все это нужно сделать в масштабе и с размерами. Подробная схема упростит и ускорит расчет материалов для частного водопровода.

Схема прокладки труб выполняется одним из двух способов:

1. Последовательное подключение.
2. Коллекторное подключение потребителей воды.

Первый способ хорош для небольшого дома с 1 – 2 жильцами. Для коттеджа или загородного дома такая схема слишком маломощная. Принцип ее работы таков: вода поступает по главному трубопроводу в дом, и рядом с каждой водоразборной точкой (кран, смеситель) устанавливается тройник для отвода в сторону потребителя.

Поэтому, если пользоваться несколькими кранами сразу, то в самом дальнем будет низкое давление, которое может не соответствовать нуждам жильцов.

Второй способ работает так: водопроводные трубы отводятся от коллектора отдельно к каждой водоразборной точке. Поэтому давление воды будет практически одинаковым для каждого крана или другого потребителя в доме.

Потери в давлении будут все равно, так как это будет вызвано расстоянием до насосной станции, но они будут намного меньше, чем при пользовании первым способом (последовательное подключение).

Если вы будете разводить воду через коллектор, то это буде дороже стоить из-за большего количества труб, но удобства – важнее. Поэтому рассмотрим коллекторное подключение подробнее.

Схему водоснабжения в доме можно представить в виде таких узлов и элементов:

1. Источник питьевой воды
   • центральный водопровод
2. колодец
3. скважина.
4. Насос или насосная станция.

От точки подключения к источнику воды прокладывается трубопровод и подключается к насосной станции. Применение обратного клапана обязательно.

1. Гидравлический аккумулятор для воды.

Это расширительный бак с мембраной, который поддерживает давление в системе водоснабжения. Его использование позволяет построить автоматическую насосную станцию с погружным или поверхностным насосом.

Гидроаккумулятор нужен для поддержания и плавного изменения давления воды в водопроводной системе.

1. После гидравлического аккумулятора устанавливается тройник и запорный кран. Тройник нужен для распределения потока воды – в дом и на хозяйственные нужды (сад, гараж, и так далее).
2. Водопровод для дома должен иметь систему очищения воды и ее подготовки, потому что любой источник воды будет содержать какие-либо примеси, и возможно, вредные.
3. После фильтров устанавливается тройник, который разделяет холодную воду и подготовку горячей воды.
4. Холодная питьевая вода подключается к коллектору. Запорные вентили нужно устанавливать на каждую потребительскую линию.
5. ГВС нужно подключить к нагревателю (бойлер, ТЭН, котел, печка).
6. Дальше горячая вода подводится к коллектору для ГВС, который распределяет трубы по дому.

В водопроводной системе можно устанавливать дополнительные узлы и элементы, но стандартная схема подключения водопровода к частному дому и ее последовательность должны быть постоянными и неизменяемыми.

Канализация, её обслуживание

Система канализации — комплекс инженерных сооружений, которые обеспечивают сбор грязных стоков жизнедеятельности человека, погодных осадков, промышленных выбросов, их очищение, переработку, утилизацию.

Для выведения загрязнений из жилых домов за их пределы устанавливается внутренняя канализация. Внешняя канализация отвечает за последующую очистку, слив.

Схема функционирования внутренней системы канализации выглядит так: через санузел грязная вода попадает в трубопроводы. Проходя через гидрозатвор, устраняются неприятные запахи. Затем нечистоты попадают в общий стояк, идут через прочистные и выпускные устройства, самотоком направляются в наружную городскую канализацию.

Не во всех домах нечистоты могут попасть в наружную канализацию. Это связано с расположением канализации в подвальном помещении. Для таких сооружений дополнительно устанавливают насосы.

В наружной части канализации продукты жизнедеятельности попадают в колодцы, насосные конструкции, а затем на очистные сооружения. Там, после очищения и обеззараживания, стоки сливаются в водоёмы.

Жители частных домов вынуждены устанавливать автономные стоки. Это так называемые выгребы, в которые сливается внутренняя канализация жилища. По мере наполнения специализированная техника (такая, как илососы) отвозит нечистоты на очистные сооружения. В выгребные ямы обязательно добавляют септики, которые убивают до 70—80% микробов.

Фото 4. Схема автономной канализации для частного дома. Конструкция имеет два резервуара, в первом из которых происходит очистка.

Дополнительная очистка возможна с помощью поля фильтрации. Это трубы, по которым текут отходы, попадают на подготовленную почву из гравия и песка. Также применяются кассетные фильтры, которые обеспечивают дополнительную очистку нечистот после обеззараживания септиком. Такую воду используют для технических нужд.

Автономные стоки меняют каждые 8—10 лет.

Разводка водопровода и канализации в частном доме своими руками

Следуя нашим рекомендациям, вы сможете сами выполнить разводку трубопровода без особых затруднений.

Технические требования

• Ступенчатое уменьшение диаметра труб. От самого большого, на входе в дом до минимального перед смесителем.
• Водопровод закладывается на глубину ниже промерзания грунта.
• При автономном подключении учитывается глубина скважины, чтобы подобрать насос для подъема воды и создания требуемого давления.
• Подача горячей воды должна осуществляться из центральной линии или при помощи домашнего электронагревателя (накопительного типа).
• Наличие датчика давления и гидроаккумулятора в системе водоснабжения.

Состав системы

Любая система подачи воды должна включать в себя следующие элементы:

1. Источник водоснабжения – городской водопровод, колодец, скважина.
2. Насос (портативная насосная станция).
3. Гидроаккумулятор – для равномерной подачи воды.
4. На выходе емкости с водой монтируется запорный кран и тройник.
5. Система фильтров для очистки воды.
6. Тройник для разделения потоков холодной воды и на нагрев горячей.
7. Коллектор для распределения потоков горячей и холодной воды.

Самостоятельный монтаж

При наличии определенных сантехнических навыков и опыта можно выполнить самостоятельный монтаж отводных линий.

Монтаж отводных линий

Пошаговая инструкция и рекомендации:

• Диаметр отводных труб для раковин, писсуаров, ванн и бытовой техники – 50 мм, для унитазов – 110 мм.
• Прокладка осуществляется над полом под углом в сторону основного стояка.
• Длина труб для скрытой проводки не больше 10 м, а для наружной не более 50 м, при условии сохранения уклона.
• Выставить трубопровод под уклоном при помощи уровня.
• Измерить расстояние рулеткой от концов трубы до пола или перекрытия.
• Временно закрепить.
• Разметить места под крепеж и зафиксировать линию.
• Фасонные концы труб располагать против течения.
• С основным стояком трубы соединяются при помощи тройников под углом в 45º и 60º.
• Для прочистки труб от засоров предусмотреть установку ревизий.

1. После ввода основной (от источника водоснабжения) трубы установите запорный кран. Для перекрытия воды в случаи аварии. После устанавливается коллектор, если коллекторная схема.
2. При прокладке труб через стены размещайте ее в металлическом или пластиковом стакане.
3. Для облегчения ремонта магистрали крепят на расстоянии 20 – 25 мм от стены.
4. Краны для слива устанавливайте под углом в сторону заборной точки.
5. Для обхода наружного угла расстояние от простенка до трубы 20 мм, для внутреннего угла – 35 – 40 мм.
6. Труба к стене крепится монтажными клипсами. При фиксировании в углу крепления устанавливать с каждой стороны, на прямых участках интервал между ними от 1,5 до 2 м.
7. Для прокладки труб под углом применяются специальные фитинги и тройники.
8. Для получения стабильного давления избегайте большого количества углов и наклонов при монтаже трубопровода.

Прокладка труб

Монтаж трубопроводов внутреннего водоснабжения может быть выполнен как в скрытом, так и в открытом вариантах. Оба эти вида имеют свои плюсы и минусы.

В новых домах сейчас чаще используют скрытый монтаж системы водоснабжения. При этом способе значительно улучшается внешний вид помещений. Можно «спрятать» трубы под листами гипсокартона, в кирпичных или пеноблочных стенах выполняются штробы для скрытия коммуникаций.

Скрытая система

При скрытом монтаже, необходимо оставлять небольшие зазоры между стеной и трубой для ремонтных работ. В случае замоноличивания коммуникаций, хорошим вариантом является укладка трубопровода в специальный кожух, т.е. выполняется монтаж в трубу большего диаметра. Так при ремонте легко извлекается демонтируемый элемент и не надо делать разборку в данном месте стены перфоратором.

Скрытая прокладка труб в ванной комнате

Скрытый способ водопровода хорош, но при ремонте придется приложить дополнительные усилия и затраты.

Еще одним минусом является то, что не всегда сразу можно заметить возможную протечку в системе, вода иногда сочится даже на некотором расстоянии от места повреждения. Отметим, что скрытый способ разводки подходит для трубопроводов из полипропилена, металлопластика и меди (довольно дорогой вариант монтажа).

Открытая система

Открытый способ монтажа системы водоснабжения более прост в выполнение и более приемлем при ремонтных работах. Только придется довольствоваться менее привлекательным видом в помещениях, особенно это будет заметно в жилых помещениях. Этот вариант выполняется после завершения отделочных работ.

Открытая система монтажа водопровода

Такой способ подойдет, если в доме уже сделан ремонт, а только сейчас появилась возможность организовать водопровод. В таком случае выполнить разводку воды в частном доме своими руками проще открытым способом.

Для открытого способа укладки водопровода подойдут металлопластиковые или полипропиленовые трубы.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Особенности водопровода в частном доме

Водоснабжение в своем доме имеет свои особенности, которые следует учитывать при проектировании схемы водопроводных магистралей:

1. Ванную комнату и санузел желательно располагать рядом друг с другом, большие расстояния сказываются на гидравлическом сопротивлении, и вызывает перепад давления в системе.
2. При врезке в централизованный водопровод в летний период возможно сильное снижение давления из-за сезона полива участков.
3. В автономном водоснабжении необходимо компенсировать гидроудары, скважинный насос работает при больших нагрузках и часто может ломаться. Закаченную воду нужно пропустить через систему фильтрации, обустройство скважины требует значительных денежных затрат.
4. Необходимо равномерно распределить нагрузку на водопровод в зависимости от суточного потребления. Средний расход: на человека 120 л/сут., полив огорода (газонов) 4 л/1 м. кв.

Составление проекта

Чтобы в процессе прокладки водопровода не возникли проблемы, необходимо заранее составить проект. Задача эта не сложная и с ней может справиться каждый.

Схема водоснабжения строится с использованием плана дома и расположением всех потребителей воды. Определитесь, какую бытовую технику будете подключать, какое необходимо давление воды, для нормальной их работы. От этого зависит не только мощность насосной станции, но и диаметр труб, размер аккумулятора для воды, которые нужно использовать.

Длина труб зависит от выбора схемы подключения потребителей – последовательной или коллекторной. Ниже в статье об этом будет написано.

Количество фитингов для монтажа водопровода заранее определить практически не возможно. Поэтому лучше брать с запасом. Углы, муфты, тройники часто не хватают при сборке водопровода. Для этого заранее договоритесь с продавцом, что можно вернуть остаток. Они часто соглашаются.

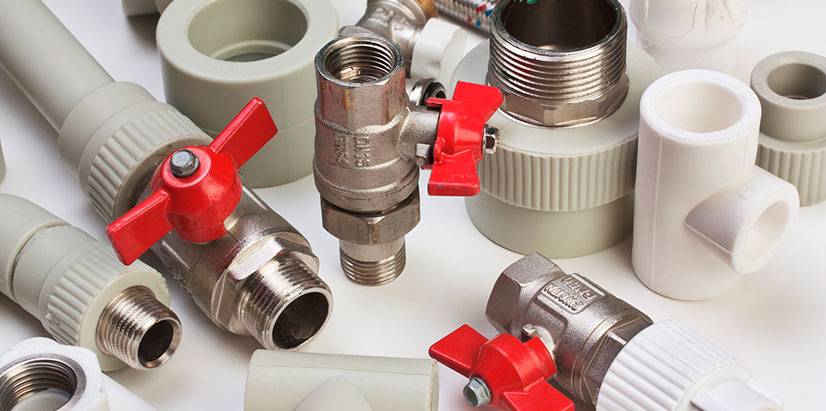

Запорная арматура

Современный рынок предлагает несколько ее разновидностей. Мы познакомимся с ключевыми особенностями каждого типа оборудования.

Винтовые вентиля

Устройство: клапан (с эластичной прокладкой или цельнометаллический) перекрывает седло при вкручивании штока в корпус. Уплотнение штока обеспечивают сальниковая набивка или уплотнительные кольца.

Вентиль в разрезе

Отказоустойчивость: низкая. Типичные неисправности:

• Разрушение прокладки или утрата ей эластичности;
• Эрозия клапана или седла;
• Износ резьбы штока.

Устанавливать вентиль нужно строго по стрелке

Пробковые краны

Устройство: затвор — пробка со сквозным отверстием — вращается в латунном или чугунном корпусе. Герметичность закрытия обеспечивается притиркой металлических деталей друг к другу.

Шток может представлять собой часть затвора или отдельную деталь, входящую в зацепление с затвором; герметичность штока может быть обеспечена все той же притиркой затвора к корпусу или сальником.

Латунные пробковые краны отечественного производства

• Обслуживание: смазка затвора (для этой цели используются вязкие смазки на основе силикона), набивка сальника или замена уплотнительных колец.
• Отказоустойчивость: высокая. Пробковый кран может получить разве что механические повреждения при попытке провернуть прикипевший к корпусу затвор.
• Однако: запорная арматура этого типа почти никогда не обеспечивает полную герметичность в закрытом состоянии.
• Установка: в любом положении.

Шаровые краны

Устройство: затвор имеет форму идеального шара с высочайшим качеством поверхности и изготавливается из латуни с никелевым покрытием. Герметичность затвора обеспечивается двумя кольцевыми седлами из фторопласта или тефлона. Такие же кольца меньшего диаметра герметизируют шток.

Устройство крана

• Обслуживание: не требуется. Как максимум, через несколько сотен циклов закрытия/открытия владельцу придется подтянуть гайку сальницы.
• Отказоустойчивость: высочайшая. Неисправности шаровых кранов связаны либо с грубыми нарушениями технологии их производства (использованием силумина вместо латуни для изготовления корпуса, прижимом уплотнения штока рукояткой крана вместо гайки), либо с приложением чрезмерных усилий при монтаже или закрытии/открытии.

Силуминовый корпус может разрушиться уже при монтаже крана

Установка: в любом положении.

Варианты обустройства водообеспечения из скважины

Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.

Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.

У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.

Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.

Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.

Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.

Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.

Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.

Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.
