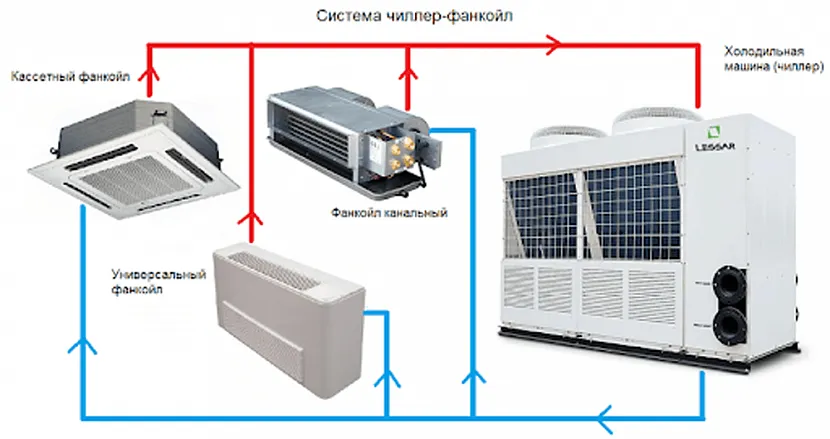

Система чиллер-фанкойл

Нюансы выбора чиллера

Совет 1. Если вы будете размещать охладитель внутри помещения, не забудьте предварительно измерить ширину дверного проема. Часто случается, что приобретенный агрегат просто не входит в двери, что становится серьезной проблемой для его установки.

Совет 2. В помещении установки необходимо обеспечить достаточный обмен воздуха, который соотносится с параметрами и характеристиками агрегата, производящего свободное охлаждение.

Совет 3. Если чиллер устанавливается снаружи помещения, на улице, обязательно следует учесть следующие вопросы:

• защита агрегата от внешних воздействий и вандализма;
• возможность использования незамерзающих жидкостей.

Совет 4. Перед покупкой, еще на этапе выбора нужно точно определить расход охлаждаемой воды (жидкости), чтобы высчитать необходимое для ее охлаждения давление.

Совет 5. При выборе установки, заполненной незамерзающей жидкостью, нужно рассчитывать производительность водоохладительного испарителя.

Подключение чиллера и фанкойла

Слаженное функционирование системы происходит путем объединения чиллера с одним или несколькими фанкойлами посредством трубопроводов с теплоизоляцией. В случае отсутствия последней значительно падает значение КПД системы.

Каждый файнкойл имеет индивидуальный узел обвязки, посредством которого обеспечивают регулировку его производительности как в случае выработки тепла‚ так и холода. Расход хладагента в отдельном агрегате регулируют посредством специальной арматуры — запорной и регулирующей.

Элементами двухтрубной системы являются: кран шаровой (1)‚ фильтр (2)‚ клапан трехходовой с приводом (3). Это самая простая схема обвязки. Чтобы направить охлажденную воду в теплообменник одну трубу подключают к фанкойлу, а другую — для отвода жидкости — к чиллеру. Устройство системы допускает смешивание хладагента с теплоносителем

Если нельзя допускать смешивания теплоносителя с холодильным агентом. воду подогревают в отдельном теплообменнике и дополняют схему циркуляционным насосом. Чтобы обеспечить плавную регулировку потока рабочей жидкости через теплообменник при монтаже схемы обвязки используют 3-ходовой клапан. Если в здании смонтирована двухтрубная система, то и охлаждение и нагрев происходит за счет охладителя — чиллера.

Для повышения эффективности отопления с помощью фанкойлов в холодный период‚ в дополнение к чиллеру в систему включают котел. В отличие от двухтрубной системы с одним теплообменником‚ в четырехтрубную систему заложено 2 этих узла. В этом случае фанкойл может работать и на нагрев‚ и на холод‚ используя в первом случае жидкость, циркулирующую в системе отопления.

Один из теплообменников подключают к трубопроводу с хладагентом, а второй к трубе с теплоносителем. На каждом теплообменнике имеется индивидуальный клапан‚ управляемый специальным пультом. Если применена такая схема‚ хладагент никогда не смешивается с теплоносителем.

Так как температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и для большинства фанкойлов она превышает допустимую‚ ее предварительно снижают. Поэтому горячая вода‚ поступающая от центральной теплосети к фанкойлам‚ проходит специальный тепловой пункт.

VRF-системы

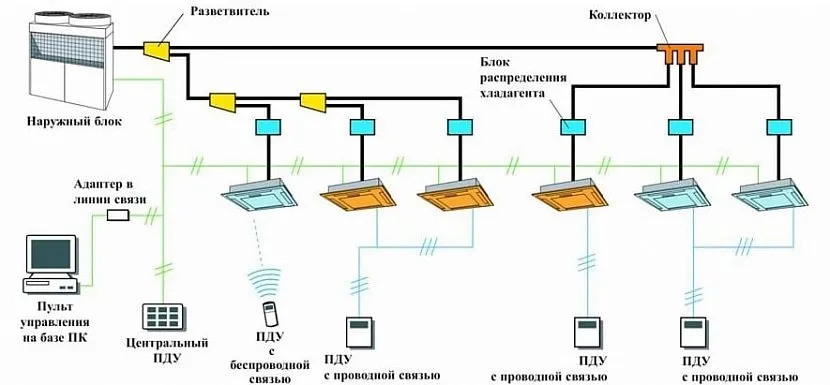

VRF-системы – это мультизональные системы кондиционирования, предназначенные для работы на значительных площадях. Они в равной степени могут служить как для охлаждения, так и для обогрева помещения. VRF-системы устанавливают, если требуется создание индивидуального микроклимата в каждом из отдельно взятых помещений, и в этом заключается их основное преимущество. На сегодняшний день такие системы считаются одними из самых практичных, поскольку позволяют гибко подстраиваться под потребности потребителя, осуществляя постоянный контроль температуры одновременно во всех зонах кондиционирования.

Достоинства и недостатки системы

К преимуществам оборудования относят:

• отсутствие ограничений по длине трубопроводов между фанкойлами;
• возможность добавления или удаления внутренних блоков к уже работающей системе;
• отсутствие фреона и других газов летучего типа, что делает работу оборудования безопасной и экологически чистой;
• использование одного внешнего блока.

Комплекс завоевал популярность среди представителей среднего и крупного бизнеса. Однако у него есть недостатки:

• значительный уровень шума;
• высокая стоимость отдельных аппаратов;
• низкая энергоэффективность.

Общая характеристика

Система кондиционирования чиллер фанкойл в качестве тепло-, холодоносителя использует воду (теплый климат), либо водный раствор этиленгликоля, пропиленгликоля (области с зимними периодами)

Важно понимать, что данная установка рассчитана только на поддержание определенной температуры внутри помещений. Вентилированием занимаются другие устройства, например, крышные вентиляторы

По многим параметрам чиллер-фанкойл представляется выгодным в круглогодичном использовании. Вода, водные растворы значительно дешевле хладагентов, циркулирующих, например, в сплит-оборудовании. Коммуникации от чиллера до фанкойлов можно прокладывать на многие десятки метров без существенных потерь охлаждающих свойств. При этом сами трубопроводные линии можно формировать из металлопласта, оснастив их запорной арматурой на случай аварийной ситуации.

Кроме того, использование дополнительной опции чиллера под названием фрикуллинг позволит сократить энергозатраты на 40-45% в среднем за год. По энергопотреблению чиллер-фанкойл уступает устройствам VRV, но по производительной мощности опережает их.

Также отличаются относительной компактностью: одна чиллер-установка может снабжать холодом большое здание с количеством фанкойлов в несколько десятков и более. Количество воздуходоводчиков ограничивается только мощностью насосной станции. Внешний блок устанавливается на крыше здания, на техническом этаже, возле здания на грунте и т.д.

Чиллер

Аппарат для охлаждения воды с помощью парокомпрессионного или абсорбционного холодильного цикла, после которого жидкость подается к фанкойлам. Различаются:

По конструкции:

• абсорбционные;
• парокомпрессионные.

Абсорбционные агрегаты базируются на принципе использования бросового тепла, возникающего как побочный эффект от работы промышленного оборудования и отводимого в окружающую атмосферу (горячие воздух, пар, жидкость).

Рабочая жидкость в таких установках – раствор из абсорбента и хладагента. При этом хладагент хорошо растворяется в абсорбирующем поглотителе, температура кипения которого значительно выше. Работа системы происходит так:

• бросовое тепло разогревает бинарную смесь;
• вещество кипит, хладагент при этом испаряется полностью;
• получившийся пар попадает внутрь конденсатора, охлаждается. Конденсируясь, переходит в состояние жидкости;
• жидкий хладагент поступает в дроссель, где охлаждается, давление снижается;
• попадает в испаритель, забирает тепло из помещения;
• возвращается обратно, в абсорбер;
• здесь же через дроссель поступает поглотитель, из которого выкипел хладагент;
• поглотивший хладагент, абсорбент перекачивается в генератор, нагревается бросовым теплом и процесс повторяется заново.

Данная установка стала разрабатываться ввиду следования современным тенденциям энергосбережения, имеет большие перспективы в развитии, дальнейшем внедрении в сферу кондиционирования.

Парокомпрессионные установки наиболее распространены. Схема функционирования включает четыре этапа: компрессию, конденсацию, дросселирование, испарение. Принцип работы:

• газообразный хладагент поступает в компрессор с низким температурным показателем;
• происходит компрессия – сжатие газа при повышении его температуры (примерно 80⁰ С);
• затем сжатый газ поступает в конденсатор. Охлаждается за счет окружающего воздуха при сохранении прежнего уровня давления. При этом газ конденсируется в жидкость;
• переходит в дроссель, где давление повышается;
• далее – испаритель, где происходит отдача холода и отъем тепла у хладоносителя, который протекает через теплообменник;
• охлажденная жидкость подается гидронасосом к фанкойлам;
• после хладагент возвращается в компрессор, цикл повторяется заново.

Принцип работы чиллер-фанкойлов

По сути, чиллер представляет собой аналог сплит-системы, а точнее наружного блока такой системы. В испарителе происходит охлаждение воды, которая после циркулирует по системе под принуждением центробежного (шестеренчатого) насоса и подается к фанкойлам.

Конструкция чиллеров

Чиллер состоит из двух основных элементов:

Компрессор. Он используется для создания разности давлений на линии «всаса» и подачи воды. Мощные чиллеры могут иметь до четырех охлаждающих контуров, каждый из которых оснащается одним-двумя компрессорами.

Испаритель. С его помощью осуществляется охлаждение фреона.

Чиллеры имеют различную мощность в диапазоне от 5 до 9000 кВт. Модели классифицируются по следующим признакам:

• Способ охлаждения конденсатора. Возможно охлаждение воздухом или водой. При воздушном охлаждении используются вентиляторы, а при водяном – вода из проточных трубопроводов.
• Универсальность, то есть возможность и охлаждать, и нагревать атмосферный воздух внутри помещений. Для нагрева чиллеры оснащаются специальными насосами с тепловым элементом, который производит нагрев воды в системе.
• Способ монтажа конденсатора. Различают модели с выносными или встроенными конденсаторами. Если конденсатор встроен, то устройство считается моноблочным. В противном случае конденсатор монтируется в отдельном блоке, который монтируется на крыше здания или сооружения.

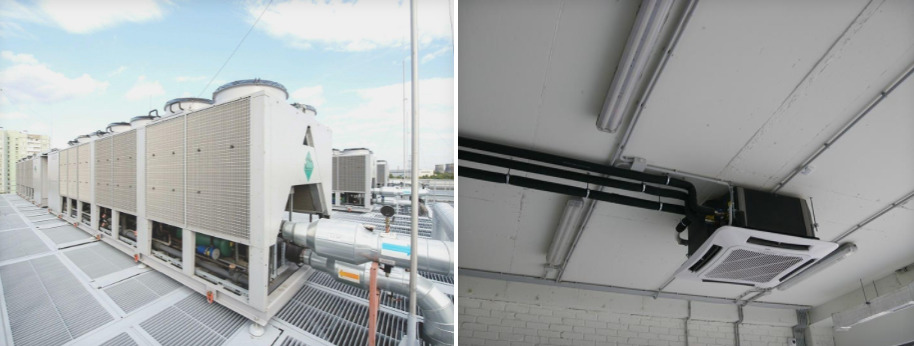

Важно! Если чиллер монтируется на крыше, то это позволяет обустроить все магистральные трубопроводы внутри здания, чем повышается их долговечность. Кроме того, нет необходимости сливать воду и продувать систему для подготовки к зимнему периоду

Если воду не слить, то зимой она замерзнет и неизбежно приведет к разрушению трубопровода.

Конструкция вентилятора. Модели подразделяются на осевые и центробежные (используются в моноблочных системах). Осевые модели значительно дешевле, но при этом обладают малой мощностью и неспособны создавать сильные потоки воздуха. Слабая мощность выявляет обязательное требование монтажа чиллера на крыше. Центробежные вентиляторы позволяют монтировать чиллеры внутри помещений.

Хладагент

Сделаем одно важное замечание – охлаждение воды в трубопроводах производится за счет «обработки» фреона компрессором и испарителем. Но кроме фреона, в качестве хладагента может использоваться смесь из воды и литиевого бромида

Особенности конструкции и виды фанкойлов

Все виды фанкойлов состоят из одинаковых компонентов, которые могут различаться по виду исполнения:

• Теплообменник. Представляет собой медный змеевик с алюминиевыми ребрами. Через сечение теплообменника циркулирует вода. По количеству теплообменников различают двухтрубные фанкойлы – только для охлаждения или четырехтрубные – их можно использовать для отопления в качестве радиатора.
• Вентилятор. Обдувает теплообменный элемент. С изменением скорости вращения можно регулировать диапазон температуры. Как только заданный параметр достигается, работа вентилятора прекращается – он отключается автоматически.
• Электродвигатель. Необходим для вращения вала вентилятора.
• Воздушный фильтр. Применяется для очистки воздуха при прохождении его через фильтрующий элемент.
• Поддон для сбора конденсата. На конденсаторе образуются капельки воды, которые под силой гравитации стекают в поддон.
• Система управления. Ручная или автоматическая система для задания нужных параметров.

По типу установки различаются следующие четыре модели фанкойлов: напольно-потолочные, канальные, кассетные или настенные.

Особенности конструкции насосной станции

Также насосные станции коротко называют – гидромодулями, их задача в обеспечении циркуляции воды от чиллера к фанкойлу в замкнутом контуре. Конструктивно гидромодуль состоит из следующих элементов:

• Циркуляционный насос. Им создается необходимое давление воды (незамерзающей жидкости) в магистральной системе.
• Расширительны бак. Необходим для компенсации объема воды при расширении от температурных изменений.
• Запорная арматура. Необходима для того, чтобы обслуживать отдельные узлы системы при закрытых задвижках.
• Накопительный бак. Необходим для уменьшения нагрузки на компрессор в случае, если вырабатываемая холодопроизводительность превышает требуемую в реальных условиях.
• Система управления.

Отличия в установке различных типов внутренних блоков

Канальный фанкойл устанавливается в вентиляционную шахту

Принципиально отличается схема четырехтрубного фанкойла от двухтрубной схемы. В первом случае подключается 2 контура, работающих от систем кондиционирования и отопления. При переключении режимов не требуются дополнительные мероприятия, задача поступает с пульта дистанционного управления. Для двухтрубной системы нужно слить всю жидкость перед переключением, которое выполняется вручную. Такой метод требует дополнительного сезонного обслуживания и внесения расценок в смету.

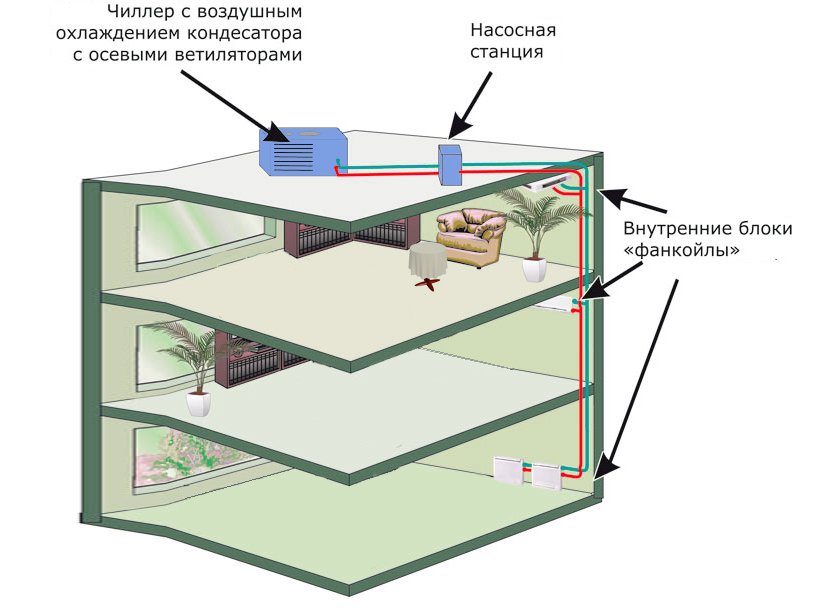

Устройство системы чиллер-фанкойлы

Отличается способ установки внутренних блоков, если приборы расположены:

• на разных уровнях (этажах), но имеют одинаковое гидравлическое сопротивление (ГС);
• на одном уровне при одинаковом ГС;
• с разным ГС, но располагающимся на одном уровне;
• с разным ГС на разных уровнях.

Монтажные работы должны проводиться на этапе строительства или чернового ремонта здания. После завершения ремонта проводятся заключительные мероприятия – автоматическая настройка оборудования и установка декоративных решеток на кассетные блоки.

Внутренние блоки устанавливаются корпусным или бескорпусным методом:

1. Корпусные модели устанавливаются равноудалено по всему периметру помещения или здания, независимо от расположения комнат. Это касается двухтрубной системы, работающей только на охлаждение.
2. Бескорпусные модели устанавливают в основном скрыто. Для бескорпусных блоков предусматривают антивибрационные крепления.

Простыми в монтаже считаются напольные агрегаты, для которых нужно установить дренаж с требуемым углом наклона во избежание застоя жидкости, подключить к электросети. Правильно следуя инструкции или ориентируясь на видеоролики, работу можно выполнить самостоятельно.

Настенные модели требуют помощи специалиста, который должен:

• правильно сделать обвязку;
• настроить приборы контроля;
• проверить давление;
• сделать теплоизоляцию;
• проложить трубы;
• сделать опрессовку;
• подключить к сети питания.

Для кассетных моделей нужно предусмотреть звукоизоляцию, вибрационную защиту, правильно выбрать и прорезать отверстие в подвесном потолке, затем подключить к холодному водопроводу и контуру отопления. Все соединения должны быть проверены и протестированы перед вводом в эксплуатацию.

Типы вентиляторных доводчиков

Все существующие фанкойлы делятся на типы по способу монтажа:

1. Настенные (иначе – консольные) модули. Подобно внутреннему блоку сплита, крепятся к стене в верхней зоне помещения или же ставятся над полами.
2. Канальные аппараты зачастую выпускаются без декоративной пластиковой облицовки, все детали закреплены на металлической раме. Бескорпусные модели встраиваются внутрь воздуховода приточной вентиляции либо рециркуляции.
3. Кассетные потолочные фанкойлы внешне похожи на аналогичные блоки сплит-систем – раздают обработанный воздух в 2—4 направлениях и оснащаются поворотными жалюзи на сервоприводах. Эти модули рассчитаны на монтаж в подвесных потолках, декоративная панель предусмотрена только снизу.
4. Напольные колонные агрегаты, соответственно, ставятся на пол. Ради экономии полезной площади блок сделан в виде прямоугольной колонны, то есть, вытянут по высоте.

На левом фото показан колонный фанкойл, на среднем — кассетный, справа — потолочный

В стандартном исполнении фанкойлы оборудованы 1 теплообменником, он присоединяется к магистралям по двухтрубной схеме. Кассетные, напольные и канальные версии могут оснащаться двумя отдельными радиаторами, подключение – четырехтрубное.

Задействованные в единой сети двухтрубные агрегаты получают теплоноситель из одного источника – водогрейной установки или чиллера. Значит, все помещения здания будут только отапливаться либо охлаждаться, пользователи лишь настраивают комфортную температуру.

Доводчики с 2 теплообменниками предназначены для многозональных СКВ. Один радиатор получает горячую воду от котла или другого нагревателя, второй – холодную от чиллера. Находящиеся в соседних помещениях пользователи могут одновременно включать свои фанкойлы в различных режимах – подогрева либо охлаждения.

Четырехтрубный агрегат канального типа с 2 теплообменниками и вентиляторами

Монтаж

Работа по монтажу чиллеров и фанкойлов состоит из нескольких основных этапов:

1. Сначало монтируется устройство в помещении.
2. Затем собирается узел обвязки.
3. Производится монтаж трубопроводов и термоизоляции к ним.
4. Прокладываются воздуховоды и организуется их шумоизоляция.
5. Создаётся дренажная система.
6. Оборудование подключают к электросети.
7. Проверяют герметичность.
8. Запускают систему.

Напольный

Самый простой процесс установки – это монтаж напольного фанкойла, не имеющего канала для конденсата. Они не портят интерьер и могут быть установлены самостоятельно. Типовая конструкция такого оборудования состоит из двух патрубков, по которым идут смеситель и рабочая жидкость.

Кассетные, настенные и подпотолочные

Монтаж кассетного фанкойла и остальных двух немного сложнее, т.к. они могут быть как двухтрубными, так и четырёхтрубными. При этом их электрическая система может существенно отличаться от напольных систем.

Поэтому монтаж настенного фанкойла, подпотолочного и кассетного, лучше всего доверить специалистам.

С помощью специалистов

Подключение фанкойла – сложный процесс, требующий профессионального подхода, поэтому лучше всего обратиться к специалистам. Только они смогут грамотно проделать работы по:

• установке агрегата в наиболее эффективном месте;
• сборке узлов обвязки путём установки необходимых кранов, приборов по управлению температурой и давлением, клапанов;
• прокладке и теплоизоляции труб;
• монтажу отвода конденсата;
• подключению приборов к электрической сети;
• опрессовке системы;
• проверке герметичности;
• подаче воды.

Они и проделают все расчёты до начала работ и будут учитывать особенности помещения и нагрузку каждого фанкойла. Специалисты создадут безопасную и надёжную систему, которая долго прослужит пользователю.

Что следует помнить при обращении к специалистам

Чтобы грамотно подобрать компанию, осуществляющую услуги по монтажу, следует обратить внимание на следующие критерии:

• большой опыт;
• качественное оборудование и запчасти;
• компания производит все этапы установки: от теплового расчёта до проверки работы системы.

Неподготовленному заказчику трудно будет контролировать правильность процесса и соблюдение всех требований, если у него будут отсутствовать специальные знания. А при отсутствии знаний о конкретной модели можно легко сломать устройство.

Вопросы и ответы

Почему чиллер-фанкойл не подходят для небольших квартир и домов?

Выбор индивидуальных чиллеров и небольших насосов на рынке невелик, из-за чего такую систему в лучшем случае можно использовать, разве что, в большом доме. Кроме того, отапливать помещение зимой такой системой дороже, чем другими. Для больших зданий это некритично, а вот для владельцев частных домов это может стать серьезной преградой.

Подходит ли чиллер-фанкойл для российского климата?

И да, и нет. Чиллер-фанкойлы вполне способны работать в сильные морозы, но вместо воды в чиллере придется использовать незамерзающие жидкости. При отоплении фанкойлы не берут воздух снаружи здания, а это значит, что циркулирующий воздух будет легче нагреваться и температуру внутри помещения также легче поддерживать — климат на улице никак не влияет на работу фанкойла. С отоплением фанкойлы справятся, но стоимость такого отопления будет выше, чем у систем-аналогов.

Можно ли назвать чиллер-фанкойл экономичной системой?

Да. У системы высокие КПД и эффективность нагрева-охлаждения. Кроме того, чиллер-фанкойлы требуют минимального ухода, и они могут функционировать круглый год. С точки зрения рентабельности чиллер-фанкойлы проигрывают в том смысле, что отопление ими будет стоить дороже, чем тем же газом. С другой стороны, поддерживать универсальную и единую систему отопления-охлаждения легче, чем две или больше систем, и в долгосрочной перспективе это окупается.

Монтаж чиллера

Мощность и функции оборудования должны соответствовать проекту. Установка и монтаж элементов системы также следует проводить согласно указаниям проектировщиков. Не следует допускать посторонних людей к устройству, во избежание поломки конструкций.

Оборудование должно соответствовать указанному в проекте. Монтаж инженерной сети осуществляется, выдерживая значение параметров аппарата в части мощности, конструкции и места установки.

При установке оборудования его нельзя наклонять или перемещать вручную, во избежание падения и поломки. Для подъема и монтажа оборудования необходимо пользоваться краном или другим подъемно-транспортным оборудованием. Чиллер можно заправлять только жидкостями, внесенными в техпаспорт устройства.

Не допускается нарушение инструкции от производителя. Устройство монтируется с расчетом наличия свободного места, чтобы обеспечить возможность сервисной службе производить ремонтные и профилактические мероприятия, техобслуживание и другие процедуры.

Для установки оборудования подготавливается горизонтальная открытая площадка. Прочность площадки должна соответствовать весу и нагрузкам оборудования. Дислокация устройства на крыше требует размещения опорной рамы. При наземной установке чиллер устанавливается на предварительно залитый фундамент.

Эти дополнительные устройства обеспечивают равномерное распределение веса оборудования, увеличивают инерцию, снижают вибрацию.

Климатическая установка фиксируется на раме или фундаменте после контроля горизонтальности ее положения. В качестве фиксаторов выступают анкера (металлические болты) и гайки.

Сферы применения чиллеров

Для начала разберёмся, что такое чиллер.

Чиллер — мощный агрегат, предназначенный для охлаждения жидкости, применяемой в качестве теплоносителя в центральных системах кондиционирования, таких как приточные установки, фанкойлы. Он нужен для циркуляции жидкого вещества, например, воды, антифриза.

Так, для централизованного кондиционирования в квартирах, домах, офисах и других заведениях применяются системы малой мощности. Агрегат с высокой способностью поглощения тепла используется в металлообрабатывающей промышленности, машиностроении, медицине.

Чиллеры также необходимы для выполнения таких задач:

• охлаждение алкогольных напитков, соков, сиропов при производстве продукции;
• понижение температуры питьевой и технологической воды в оборудовании пищевой промышленности;
• поддержание температурного режима в бассейнах;
• образование ледовых катков на спортивных площадках;
• охлаждение специальных медицинских установок;
• выпуск лекарственных средств при низких температурах;
• охлаждение лазерных станков;
• выпуск пластмассовой и резиновой продукции;
• оборудование для химической отрасли.

Преимущества и недостатки

По назначению чиллеры схожи с прецизионными кондиционерами, мультизональными или мульти-сплит системами. Они призваны обеспечивать микроклимат в нескольких помещениях и больших объемах. Но имеют принципиальные отличия.

В системах чиллер-фанкойл за обогрев или охлаждение отвечает теплоноситель – вода или антифриз. В мульти-сплит системах приток холода или тепла осуществляется хладагентом – фреоном, хладоном. Из-за разницы в теплоемкости он менее эффективен, чем теплоноситель системы чиллер-фанкойл.

В мультизональном кондиционере допускается расстояние между внутренним и наружным блоком в несколько десятков метров. Чем дистанция больше, тем быстрее падает эффективность (COP) кондиционера.

Длина труб между чиллером и фанкойлом может быть более 100 метров. При этом эффективность несколько снижается, но не так сильно, как у мульти-сплита. Все зависит от скорости потока, мощности насоса, теплоизоляции труб.

Кроме эффективности, у чиллеров есть следующие плюсы:

• Возможность изменять количество фанкойлов;
• Чиллер не портит внешний вид фасада здания;
• Фреон не циркулирует к фанкойлам, при его утечке нет риска нанести вред здоровью людей;
• Долгий срок службы;
• Низкая стоимость монтажа фанкойлов и магистралей для теплоносителя.

 Есть у чиллеров минусы:

• Высокая стоимость;
• Дорогая профилактика и обслуживание;
• Высокая цена запчастей.

Чем отличается хладагент от теплоносителя?

Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция — перенос холода или тепла на какое-то определенное расстояние.

Транспортировкой хладагента управляет компрессор, а теплоносителя — насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.

О системе

Универсальная система, позволяющая поддерживать комфортную температуру в помещении независимо от времени годаИсточник airventilation.ru

В данном случае такая система охлаждения работает для кондиционирования больших зданий, где между чиллером и фанкойлами находится теплотрасса, по которой циркулирует охлажденная жидкость. В качестве такой жидкости, как правило, выступает вода для жаркого климата или водный раствор C2H6O2 (этиленгликоль) для холодного и умеренного климата. Система чиллер-фанкойл между двумя основными агрегатами предусматривает разводку труб для движения жидкости и циркуляционный насос с автоматическим управлением. Охлажденная жидкость в трубопроводе находится под относительно низким давлением.

Основные отличия от других систем

Если в большинстве холодильных установок циркулирует газовый хладагент, то в системе чиллер-фанкойл, как было сказано выше, это вода или водный раствор C2H6O2. Такое изменение означает следующее:

• Энергозатраты жидкого теплоносителя гораздо ниже, нежели у газового (у воды более высокая тепловая емкость). Это приводит к тому, что трубопровод для жидкого хладагента может достигать сотен метров. На практике такие теплотрассы в два раза длиннее, нежели у газовых аналогов.
• Для теплотрассы системы чиллер фанкойл нужны обычные трубы, которые используются для транспортировки воды и такая же запорная арматура. Это говорит о том, что монтаж обойдется дешевле и сделать его проще, нежели для газового хладагента.
• Все летучие газы, которые есть в чиллере не могут попасть в помещение, так как агрегат монтируют на земле или на крыше здания. Авария трубопровода чревата только затоплением, но она локализуется запорной арматурой.

Чиллер-фанкойл: принцип работы

Оптимальный вариант организации комплексного кондиционирования на различных крупных объектахИсточник engclimate.ru

Системы охлаждения обсуждаемого нами агрегата могут работать по двум принципам:

• Непосредственное охлаждение хладагента. Это наиболее распространенный и удобный способ, где в теплообменнике осуществляется охлаждение водного раствора жидкость/фреон. На входе и выходе агента разница в температуре составляет не более 7°C, тогда как в стандартном режиме устройство работает в соотношении 7/12°C.
• Применение промежуточного хладагента. Такой вариант необходим в тех ситуациях, когда на чиллер выдает жидкость с температурой, превышающей 7°C.

Возможные неисправности системы

Вот перечень некоторых, наиболее часто встречающихся неисправностей системы чиллер-фанкойл:

• Утечка фреона. Ситуация возникает в случае негерметичного соединения фитингов на контуре либо их механического повреждения.
• Поломка компрессора. Может сгореть статорная обмотка или возникнуть какие-то нарушения в поршневой группе (нагар, разрушение клапанов).
• Попадание воды в холодильный контур. Причиной такой неисправности может послужить утечка в испарителе, вследствие чего фреон смешивается с водой.

Где применяются системы

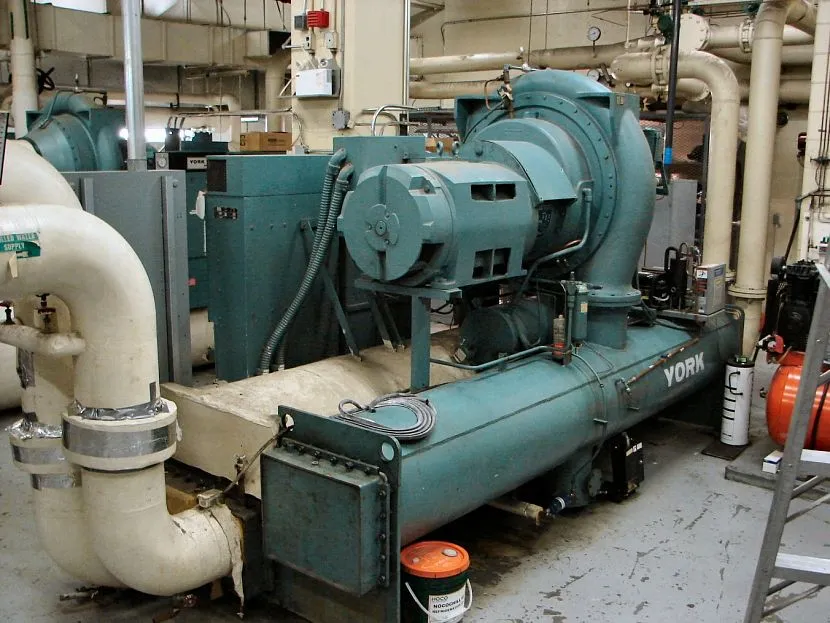

После охлаждения в чиллере жидкость может подаваться в фанкойлы для охлаждения воздуха или для отвода тепла от оборудованияИсточник wikipedia.org

Как вы уже поняли из названия, системы чиллер-фанкойл имеют зарубежное происхождение, но, тем не менее, их широко использовали в Советском Союзе, и они до сих пор не утратили своей актуальности. Их зачастую сравнивают со сплит системами, так как конечный результат, по сути, ничем не отличается. Не будем сейчас говорить о преимуществах, но скажем, что такие установки крайне необходимы для масштабных объектов разного назначения.

Видео описание

Система чиллер-фанкойл. Схема, ограничения, область применения.

Система чиллер-фанкойл способна одновременно обеспечивать стабильную температуру сразу в нескольких объектах и этажах, поддерживая автономный режим для каждого из помещений. Это могут быть:

• производственные цеха крупного предприятия и помещения складского типа;
• многоэтажные здания, служащие для офисов, бизнес центров, а также объектов административного характера;
• спортивные, торгово-развлекательные и гостиничные комплексы;
• большие концертные залы;
• супер- и гипермаркеты с неограниченным количеством этажей и отделов;
• крупные больницы, санатории и профилактории.
