Пошаговая инструкция создания котла твердотопливного длительного горения своими руками по чертежам

Устройство

Прежде чем сделать твердотопливный котел, желательно спроектировать или найти точный чертеж. Это поможет избежать длительного процесса подгонки при изготовлении отдельных деталей. Принцип работы всех таких устройств примерно одинаковый, а значит, чертежи будут похожи между собой

Стоит обратить внимание на размеры установки, диаметры труб, глубину загрузочного пространства. Самодельный котел хорош тем, что параметры можно изменить под свои нужды

Обогреватель не должен занимать слишком много места, быть близко к стене, иметь размеры труб несопоставимые с помещением, в котором он будет находиться

Обогреватель не должен занимать слишком много места, быть близко к стене, иметь размеры труб несопоставимые с помещением, в котором он будет находиться.

Котел длительного горения с вертикальной топкой (еще его называют «бубафоня»). Собирают, в основном из стали с высокой теплоустойчивостью. Толщина металлических стенок должна быть 4-6 мм, чтобы сталь не прогорела в кратчайший срок. Очень часто за основу берут опустошенный газовый баллон или небольшую бочку. Растопка будет идти на дровах или пеллетах. На них сверху ставится поршень, который оказывает давление, не давая образоваться воздушному зазору, ускоряющему горение. Иначе это приспособление называют «воздушный распределитель», посередине распределителя располагается отверстие для прохождения воздуха в топку. Деталь представляет собой кусок листовой стали в форме диска, толщиной не более 5 мм, а диаметром чуть меньше чем диаметра топки, чтобы была возможность свободно перемещать ее в топке, с приваренным к ней стальным штоком. На распределителе со стороны дров установлены 50см перегородки для прохождения воздуха. Это оптимальный размер, т. к. при увеличении топливо будет выгорать очень быстро, а при уменьшении – будут затухать

Устанавливаются перегородки (важно, чтобы они были в форме дуги) так, чтобы получилось подобие крыльчатки

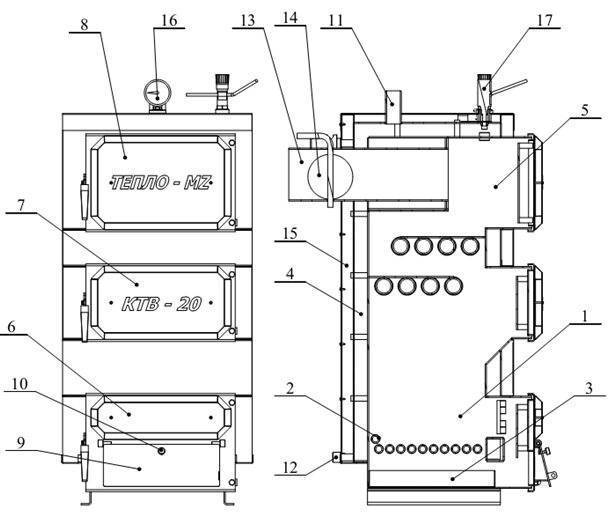

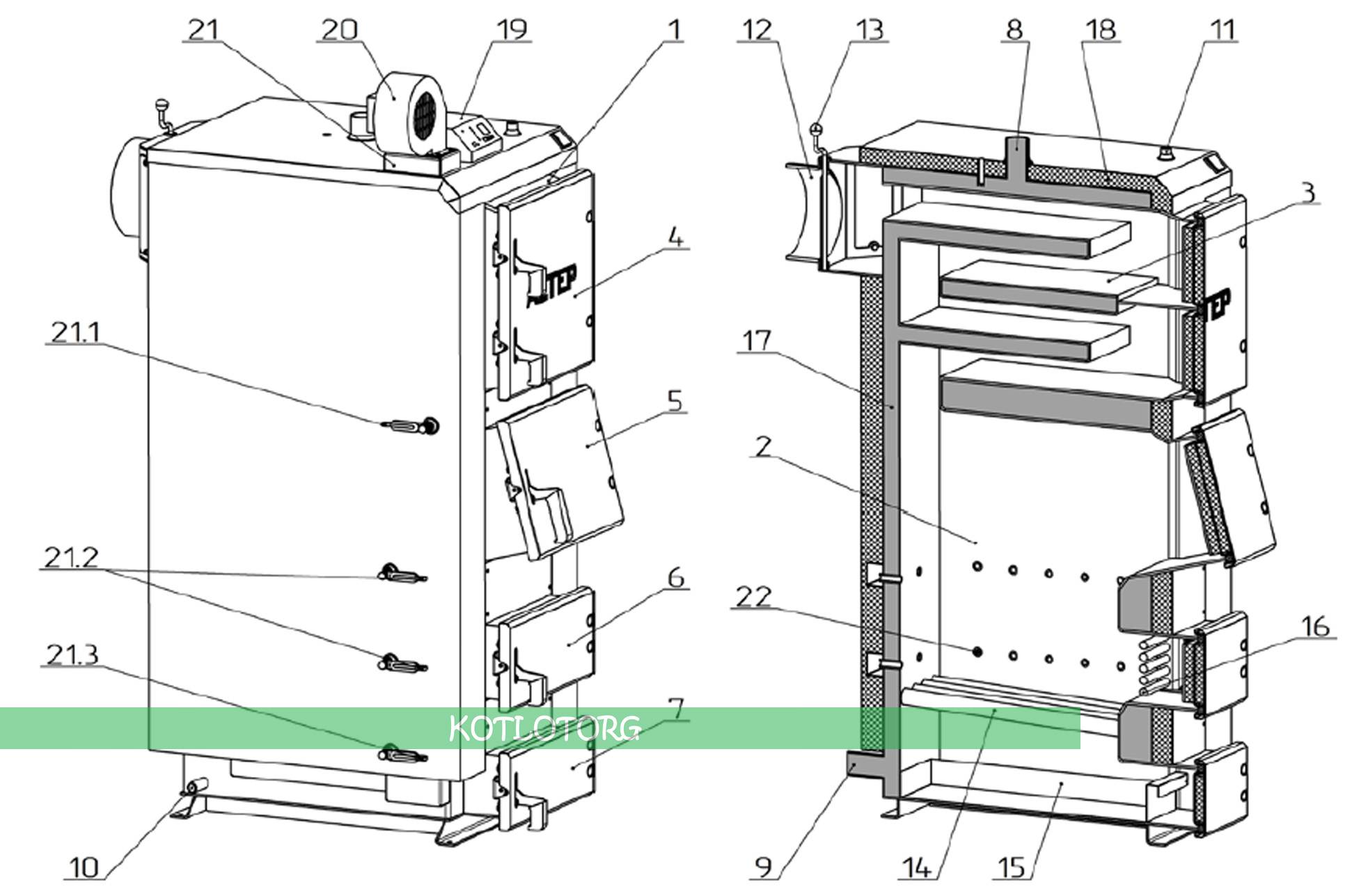

Устройство котла на твердом топливе

Твердотопливный котел можно подключить к системе отопления в доме. Для этого необходимо осуществить одну из следующих схем:

• Через топку запустить змеевик, по которому будет идти и нагреваться жидкость;
• Установить дымовую трубу так, чтобы она проходила через сосуд с жидкостью, дым имеет достаточно высокую температуру на выходе, а значит, будет эффективно нагревать жидкость.

Приступаем к изготовлению – что понадобится

Для изготовления самодельной печи требуется подобрать удобное место. Это должно быть помещение с подключенным электричеством, достаточной площадью. Теперь о материалах. Легче для печи с долгим горением применить стальную бочку на 200 л. Впрочем, объем не имеет принципиального значения, от него просто будет зависеть теплоотдача устройства. Используют газовые баллоны и даже огнетушители.

Печь можно сделать из старого газового баллона

Но, опять же, объем заготовки: из баллона на 27 л можно изготовить печь для обогрева бани, из меньшего или огнетушителя – для крохотного помещения. Имеет значение толщина металла: чем толще, тем дольше прослужит печь. Если ничего подходящего нет, используем толстостенную трубу, листы стали. Металл не должен иметь повреждений и ржавчины. Из других материалов потребуются:

• материал для ножек, если печь круглой формы (трубы, угольник, арматура);
• листовая сталь 5-миллиметровой толщины по размерам торцевой стороны изделия;
• герметичная дверца или материал для нее;
• 100-миллиметровая труба на 15 см длиннее устройства;
• 5 м трубы 150 мм для отвода дыма.

Необходимы измерительные приспособления: рулетка, отвес, уровень, а также молоток, киянка, мастерок.

Виды печей длительного горения

Варианты печей такого типа классифицируются в зависимости от материала, способа эксплуатации и метода передачи тепла. Конструкции отличаются по типу тяги и взаимному расположению внутренних камер. Таким образом, печи изготавливаются металлическими или кирпичными.

Таблица: классификация пиролизных печей

материал	внутренняя конструкция	применение
металлическая	печь-буржуйка	обогрев жилого и нежилого помещения
для бани и сауны
готовка пищи
для барбекю (уличная)
печь Булерьян	обогрев жилого и нежилого помещения
печь Бубафоня	обогрев нежилого помещения
печь на отработанном масле	обогрев нежилого помещения
кирпичная	печь Кузнецова	обогрев жилого помещения
для бани
готовка пищи

Фотогалерея: разнообразие агрегатов отопления

Придумана в Канаде, работает на любом топливе, колосники с подачей воздуха вмонтированы во второй камере

Её легко изготовить из газового баллона, работает на опилках, угле, дровах и древесной коре; пламя горит сверху вниз

Используется в гараже для обогрева и в качестве плиты, но следить за техникой безопасности

Конструкция состоит из перевёрнутых куполов, позволяющих пиролизным газам разогревать её длительное время

Используется в бане или сауне для повышения влажности и нагрева воды

По способу передачи тепла агрегаты разделяются на модели:

• с водяным контуром отопления;
• вариативностью размещения теплообменников (камеры сгорания и тления располагаются в разном порядке). Если топка находится сверху, а камера дожига газов — снизу, тогда необходима принудительная тяга с помощью дымососов и вентиляторов. Если же, наоборот, топка расположена снизу, то срабатывает естественная тяга.

Как выбрать вариант печки

Сначала определитесь:

• для каких целей нужна печь;
• где она будет стоять;
• на каком топливе работать.

При выборе типа конструкции для создания своими руками учитывайте площадь и тип пространства. В зависимости от параметров обогреваемого помещения подбирают размеры и мощность печи. При этом стоит учесть, что кирпичные модели ставят на постоянное место будущего использования, а металлические — почти все мобильны.

Самодельная печь должна соответствовать необходимым характеристикам и быть безопасной в использовании

При изготовлении любой модели печи собственноручно стоит рассчитать баланс между соотношением кислорода и газа. Поэтому выбор и сборка любого варианта печи требуют тщательного расчёта параметров, мощности и габаритов изделия.

Конструктивные элементы

Высококачественные стальные листы используют для создания металлических конструкций прямоугольной формы. При этом печь изготавливают с двойными стенами. Пространство между ними заполняются песком или водой (водяной контур). Металлические бочки с толстыми стенками могут служить основой для изготовления небольшой печи.

Металлическую конструкцию можно обложить кирпичом снаружи (обкладка) или изнутри печи (футеровка)

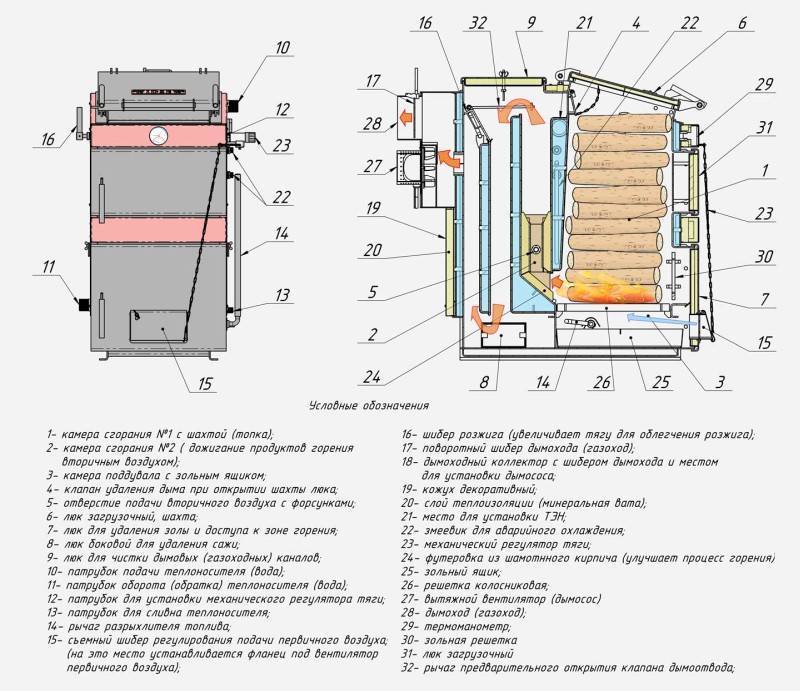

В пиролизной печи две камеры сгорания. В одном отделении происходит переработка твёрдого топлива, а в другой продукты пиролиза смешиваются с воздухом. При верхнем расположении топки для твёрдого топлива, между отсеками ставят колосниковую решётку. В печах из металла перегородками служат полые внутри пластины.

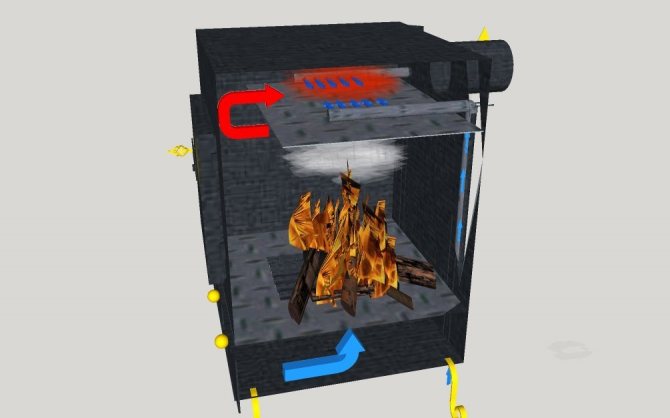

Наглядное изображение потоков воздуха во время работы пиролизной печи-буржуйки с топкой в нижнем отсеке

Вентиляторы наддува являются необходимыми элементами в конструкциях, где камера для газов расположена снизу. С помощью принудительной тяги газообразные вещества перемещаются вниз, где начинается процесс дожига. В таких изделиях присутствуют и дымососы на отводящих каналах.

Принудительная тяга направляет газы во вторую часть печи, где происходит их дожиг (с выделением большого количества тепла)

Все элементы конструкции взаимосвязаны, обеспечивая эффективную работу пиролизной печи.

Пиролизное горение как источник экономии

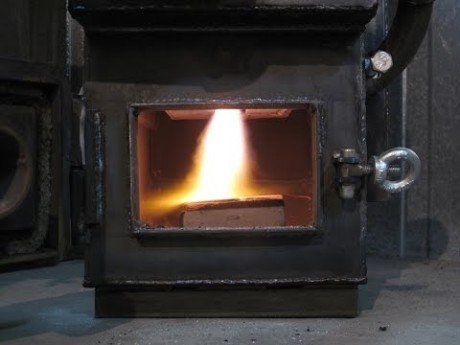

Чтобы наглядно убедиться в эффективности пиролиза — достаточно зажечь обычную деревянную спичку. Если ее держать головкой вниз — она сгорит гораздо быстрее, чем в противоположном положении. Мало того, если замерить выделившееся тепло, то окажется, что во втором случае его было больше. Причина — пиролизное горение.

Древесина состоит из сложных углеводов, где основными компонентами являются углерод и водород. Пиролиз — это распад исходного топлива под действием высокой температуры на CO и HO в условиях дозированной подачи воздуха (1-й этап), и последующая реакция — до безвредного CO2 и H2O (2-й этап).

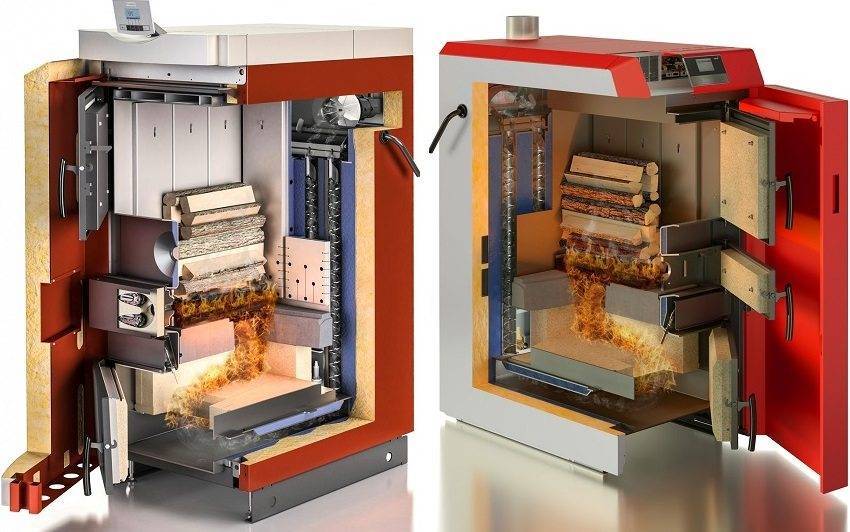

Пиролизные процессы в печи для дачи на дровах длительного горения

Расчёт параметров

Расчёт твердотопливного отопительного прибора имеет целью определить две величины: объем топки, с помощью которого можно будет обеспечить требуемую мощность, и размеры поперечного сечения дымохода. Рассмотрим обе части расчёта детально и в привязке к выбранной нами печи.

Объём топки и мощность отопительной печи

Оценить приблизительно производительность твердотопливной печи по теплу достаточно просто. Предположим, объем её топки составляет Vт = 50 л.

Объем помещающихся в неё дров рассчитаем по формуле: Vд = Vт * Кз.

Где Кз — коэффициент заполнения топки, обычно принимают Кз = 0,63.

Следовательно, Vд = 50 * 0,63 = 31,5 л.

Следующим шагом определяют массу дров. Для этого нужно знать их плотность — она зависит от разновидности древесины:

• сосна — 470 кг/м3;
• берёза — 600 кг/м3;
• бук — 620 кг/ м3;
• дуб — 650 кг/ м3.

Массу дров вычислим по формуле: М = Vд * р.

Где р — плотность древесины.

Если расчёт выполняется, к примеру, под дубовые дрова, то М = 0,0315 * 650 = 20,5 кг.

Количество тепловой энергии, которое получится при сжигании этой массы дров, вычислим по формуле: Q = М * 0,8 * Т * КПД.

Где 0,8 — данное число показывает, какая часть топлива сгорает полностью (80%);

Т — удельная теплотворная способность топлива, МДж/кг:

• дуб — 20 МДж/кг;
• бук — 15,5 МДж/кг;
• берёза — 16,5 МДж/кг;
• осина — 18,2 МДж/кг.

КПД — КПД печи: для рассматриваемого здесь агрегата КПД можно принять равным 75%.

Тогда: Q = 20.5 * 0.8 * 20 * 0.75 = 246 МДж.

Для определения мощности отопителя воспользуемся формулой: W = Q / t.

Где t — время горения одной топливной закладки, с. В обычном режиме такая масса дров будет гореть чуть дольше 2 часов, следовательно, принимаем t = 8200 с.

Тогда W = 246 * 1 000 000 / 8200 = 30 000 Вт = 30 кВт.

Но такой расчёт применим к традиционным печам, в которых топливо сжигается обычным способом. В теплогенераторах длительного горения режим несколько иной, да и время сгорания топлива может меняться, поэтому приведённая здесь методика зачастую даёт большую погрешность.

Печь, которую в данной статье предлагается сделать своими руками, будет иметь топку объемом 112 л. Тогда ее мощность составит примерно 112 * 0,205 = 23 кВт. Полезный объём составит примерно 70–80 л.

Учитывая, что средняя длина полена составляет примерно 40 см, длину топки примем равной 46 см. Тогда ее ширину и высоту можно принять равными, соответственно, 36 см и 25 см.

При таких размерах печь будет весить около 150 кг.

Время работы без перезаправки топлива составляет 10 – 12 часов для древесины и около 24 часов для угля.

Определение размеров поперечного сечения дымохода

Требуемая площадь сечения дымохода зависит от мощности подключённого к нему теплогенератора. Соотношение этих величин приведено в СНиПе, посвящённом организации систем отопления, вентиляции и кондиционирования:

• для установок мощностью до 3,5 кВт сечение дымохода должно иметь размеры не менее 140х140 мм;
• при мощности от 3,5 до 5,2 кВт — 140х200 мм;
• от 5,2 до 7 кВт — 140х270 мм;
• свыше 7 кВт — 270х270 мм.

В случае подключения теплогенератора к круглой стальной трубе площадь её сечения должна быть такой же, как у прямоугольных дымоходов, перечисленных в СНиПе. Следовательно, для нашей печи с её мощностью в 23 кВт минимальная площадь сечения круглого дымохода равна 27 х 27 = 729 кв. см, то есть его диаметр должен быть не менее 30,5 см.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Распределение тепла

Теперь о том, как полученное тепло передать в комнату. Непосредственно через стенки — можно, но выйдет не особо эффективно.

Как уже говорилось, если соорудить по наружным стенкам много ребер — внешняя (отдающая в помещение) поверхность будет больше внутренней, которая забирает тепло от газов. Поэтому снизится наружная температура печи, а теплообмен улучшится.

Но все равно окажется недостаточным. Потому что тепло будет скапливаться над печью, так как воздух — плохой проводник тепла. Для успешного распределения его по комнате потребуется организовывать принудительные конвекционные потоки. Естественная конвекция достаточно эффективна на сравнительно небольшой площади.

Самое простое — установить вентилятор, который примется разгонять тепло по комнате из того угла, в котором установили печь. Но это шумно и требует затрат электроэнергии. Гораздо интереснее — что-то более автономное.

И тут снова вспоминают графа Румфорда. Именно он предложил к печам пристраивать металлические трубы — калориферы. Оба конца такой трубы открыты и сообщаются с атмосферой комнаты. Середина трубы греется от печи, ведь труба проходит через топку.

Нагреваясь в трубе, воздух поднимается по ней и сбрасывается в атмосферу комнаты. А с нижнего края идет замещение прогретого воздуха холодным. И в результате в таких трубах устраивается очень интенсивный теплообмен.

Некоторые производители печей формируют их корпуса из плотно набранных труб. По крайней мере, боковые стенки топки.

Другие поступают иначе, хотя и верные базовому принципу: делают вертикальные внешние ребра на топке и закрывают их кожухом. Получаются те же трубы, только не круглого, а квадратного сечения.

На рынке представлено много печей подобного типа, но невозможно с уверенностью сказать, какая из этих моделей самая лучшая. Они все примерно одинаково устроены. Просто у каждой конвекционная система выглядит по-своему.

Встречаются печи, у которых среди конвекционных выходов одинакового размера имеется один или несколько, что реже, выходов заметно большего диаметра. Этот патрубок увеличенного сечения предназначен для крепления гибкого воздуховода и вывода его в соседнюю комнату. То есть, тепло можно будет транспортировать чуть дальше.

Простая пиролизная печь с конвекционной системой

Все вышеуказанные системы можно дополнить теплонакопителем. Он получится не такой эффективный, как керамическая стенка нормальной кирпичной печи. Но прибавка теплоемкости все равно окажется заметной.

Какие есть варианты:

простая печь из стали. Самый недорогой, доступный вариант. Минус — тонкие стенки и минимальная теплоемкость Примечательно, что стальные печи получили распространения только сейчас. Причина — дешевизна;

чугун. Конструкция получается тяжелее и чуть сложнее при монтаже. Она долговечнее и с большей теплоемкостью. В эпоху расцвета подобного отопления печи отливались только из чугуна. Хотя промышленность уже тогда могла бы позволить более легкие стальные конструкции;

чугунные печи, закрытые снаружи изразцами. Последние служат нескольким целям: облагораживание внешней поверхности, лучшие гигиенические показатели оп причине простоты ухода и прибавка в теплоемкости. Еще со времен рубежа XIX и XX веков отзывы подобные печи получали самые восторженные;

скандинавский путь. Они такие печи укрывают футлярами из особого сланца, чьи месторождения есть только в Финляндии и Карелии — талькохлорида. Уникальная теплоемкость камня делает подобные печи очень удобными в эксплуатации. По крайней мере, почти все скандинавы выбирают такую печь для дачи или загородного дома.

Советы по эксплуатации

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Сложности

Герметичность — одна из главных сложностей, которая возникает при строительстве пиролизного котла своими руками. Поэтому её проверяют дважды.

Первый раз это происходит, когда все основные узлы котла сварены, но его внутренняя часть ещё открыта. Отверстия для теплоносителя блокируются заглушками наглухо и в котёл набирается вода. На месте, где зафиксирована протечка, делается метка. Затем эту часть переваривают заново.

Второй раз котёл проверяют, когда полностью собрана вся система. Для этого наряду с водой используют опрессовщик, который нагнетает давление в 3–4 бара, которое не должно резко падать. Если оно сохраняется на стабильном уровне, то агрегат герметичен.

Руководство по обустройству основания

Схема фундамента для печи длительного горения.

В ходе эксплуатации корпус агрегата разогревается до очень высоких показателей. Ввиду этого фундамент для установки печи должен быть максимально надежным и устойчивым к подобного рода условиям.

Самодельная печь весит сравнительно немного, поэтому для ее установки будет достаточно простейшего незаглубленного фундамента. Главное, чтобы он был огнестойким и устойчивым.

Работа по обустройству основания выполняется в такой последовательности:

• делается небольшое углубление;
• дно ямы выкладывается одним слоем кирпича;
• кладка заливается простым цементным раствором.

Дайте фундаменту несколько дней на набор прочности перед установкой печи.

Выбор оптимального места

Для выбора важно учитывать индивидуальные особенности дачного домика:

• материалы стен и плит перекрытий;
• вид нагревательного прибора в зависимости от конструкции, размеров, топлива и материалов из которых изготовлены печи;
• размеров комнаты и мощности обогревателя;
• количества комнат, которые необходимо обогреть.

Разберем основные требования подробнее.

Как выбрать место для отопления нескольких комнат одновременно?

Для одновременного отопления нескольких комнат лучше приобрести мощную модель с установленной емкостью для нагрева воды и провести систему отопления. Но для дачи такой вариант не подходит. Зимой домик используется периодически, вода в трубах замерзнет и может разорвать трубопровод или емкость с водой.

Для дачи подойдет конструкция щитов, выведенных в другую комнату, в которых проходит нагретый воздух и обогревает помещение. Но такой вариант более затратный. Проблема решается просто. На стадии строительства потребуется определиться с местом установки обогревателя и сделать ниши в стенах. Теперь надежно обработав простенки слоем теплоизоляции, устанавливаем печь в проеме перегородки.

Так добиваемся обогрева нескольких помещений 1 печью. Эффективен этот способ при обустройстве комнат с небольшой площадью. Для отопления больших комнат потребуется вызывать опытного печника, который сложит камин с отопительным щитом.

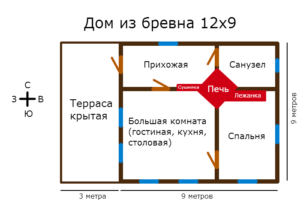

Примеры размещения печи для нескольких комнат:

Как выбрать место для печи, если отапливаться будет всего одна комната?

В этом случае печь покупается с учетом определенной мощности. В зависимости от покрытия стен и печи делаются отступы от поверхностей. Не рекомендуется устанавливать прибор рядом с входной дверью. Нагретый воздух помещения будет выходить из комнаты, а холодный воздух улицы быстро вытеснит тепло.

Печь рекомендуется устанавливать ближе к углу комнаты, здесь она не занимает много места, а выполнив защитный слой теплоизоляции с зеркальной лицевой стороной, вы сможете установить агрегат на небольшом расстоянии от стен и быстрее обогреете домик.

Монтаж отражателя

В качестве материала для строительства экрана печи можно использовать кирпич.

Металлические поверхности очень сильно раскаляются при нагревании. Чтобы ваша самодельная печка была максимально безопасной, укомплектуйте ее простейшим защитным экраном

Этот элемент конструкции имеет в особенности важное значение в случае установки печи в небольшом помещении

Для изготовления отражателя лучше всего использовать кирпич – достаточно просто выложить вокруг печи стену высотой порядка 1 м. Обычно такие отопительные конструкции обкладывают с трех сторон. Заднюю стенку делайте по желанию. Верхнюю стенку выкладывать не надо. Кирпичный экран помимо выполнения своей защитной функции будет способствовать повышению коэффициента полезного действия печи.

Суть в том, что металлические поверхности остывают почти так же быстро, как нагреваются. Кирпич же имеет свойство аккумулировать тепло, а затем постепенно отдавать его окружающему пространству. В результате обогрев будет еще некоторое время продолжаться даже после того, как работа печи завершится.

Если вы планируете установку печи не в обогреваемом, а в отдельном помещении, к примеру, в котельной, защитный экран можно не делать, т.к. смысла от его обустройства не будет.

Подходящие системы отопления

• отопительные печки;
• отопительные печи с регистром водяного отопления или калорифером;
• водяное отопление с радиаторами;
• водяной теплый пол;
• воздушное отопление;
• воздушный теплый пол.

Отопительные печи обогревают пространство вокруг себя, поэтому подходят лишь для небольших домов. На расстоянии 10 метров от печи температура падает на 10–15 градусов, поэтому в больших домах печь может выступать лишь в роли дополнительного обогревателя.

Отопительные печи с регистром водяного отопления или калорифером сочетают в себе преимущества печей и котлов. Они дают такое же тепло, как обычная отопительная печь и нагревают теплоноситель, который по трубам или воздуховодам поступает в удаленные комнаты.

Большая масса печи превращает ее в теплоаккумулятор, благодаря которому вам не придется каждые 2 часа растапливать котел заново или каждый час подкидывать в него дрова. Печь будет поддерживать температуру теплоносителя до 6–10 часов, поэтому вы сможете топить 2–3 раза в сутки.

Водяное отопление с радиаторами в каждой комнате можно использовать как с водяным котлом, так и с печью, работающей на опилках, если в нее врезан водяной регистр. Как и любое другое водяное отопление, оно может работать на естественной или принудительной циркуляции теплоносителя.

Водяной и воздушный теплый пол не только отапливает помещение, но и улучшает его микроклимат. Зимой очень приятно пройтись босиком по полу, ощущая ногами его тепло. Главный недостаток теплого пола – высокая стоимость материалов и работ, ведь необходимо не только проложить воздуховоды или водяную трубу, но и качественно утеплить пространство между полом и землей или фундаментом.

Воздушное отопление обходится также дорого, как и теплый пол, ведь необходимо проложить по всему дому воздуховоды, а также поставить автоматические увлажнители из-за сильного пересыхания воздуха. В качестве источника тепла можно использовать печи с калорифером.

водяной рубашки

Вот отличительные черты каждого отопительного прибора:

• печь – непосредственный нагрев воздуха и окружающего пространства;
• калорифер – нагрев воздуха для доставки в другие комнаты без нагрева окружающего пространства;
• печь-калорифер – обогрев окружающего пространства и нагрев воздуха для доставки в другие комнаты;
• печь с регистром – нагрев окружающего пространства и воды для доставки в другие комнаты;
• котел – нагрев воды для доставки в другие комнаты.

Поэтому калориферы и котлы устанавливают в подсобных помещениях и нередко утепляют снаружи. Ведь не имеет смысла тратить тепловую энергию на сильный обогрев подсобного помещения, а чем меньше тепла уйдет на это, тем больше достанется другим комнатам.
