Грубка на дровах своими руками. схема кладки простой грубки на дровах из кирпича

Выбираем для строительства кирпичной печи

Расположение печи как источника открытого огня очень важно для обеспечения пожаробезопасности дома. Кроме того, печь не должна терять в эффективности отопления на счет защитных мероприятий. Начало строительства и выбор места

Начало строительства и выбор места

Часто печь строится позже, чем построен дом, и нужен точный расчет для прохождения дымохода между опорными балками потолочного перекрытия, поэтому составлять и рассчитывать все геометрические размеры конструкции важно не только для удобства пользования, но и в плане пожаробезопасности

1. Максимально эффективное отопление обеспечивается, если печь располагается не около любой наружной стены, в внутри помещения, даже по центру. Обогрев внешних стен печкой не способствует отдаче тепла в дом;
2. Размещение печи по центру помещения или со сдвигом в любую сторону сработает при зонировании помещения с печкой. Сама печь в этом случае может сыграть роль дизайнерской перегородки, когда в одной зоне будет один оформляться дизайн, включая и ту сторону печи, которая входит в эту зону, а в другой зоне – совсем другое оформление;
3. Если в печи нет встроенного водяного котла отопления, то для достижения максимального эффекта обогрева дома печку лучше располагать так, чтобы она входила в состав максимального количества помещений. Это может быть даже три или четыре комнаты сразу, но такой оптимальный план проще реализовать при строительстве самого дома с одновременным возведением печки в расчетном месте;
4. Выбирая место для печки, помните, что все стороны фундаментного основания для нее должны быть на 10-15 см шире периметра печи;
5. Для более точного определения габаритов печи ее чертежам нужно прилагать порядную схему кладки. Если проект печи заказывался, а не составлялся своими силами, то такую схему нужно требовать у исполнителя.

Схема порядной кладки русской печки

После составления проекта, выбора схемы и места для строительства русской печи нужно, исходя из сметы, закупать материалы и готовить инструменты, в том числе и специальные печные.

Ремонт кирпичной трубы

Чтобы привести трубу в порядок, можно пойти двумя путями: восстановить кладку или выполнить обмуровку — обработать канал внутри специальными средствами.

Реконструкция кладки

При незначительной порче кладки дымохода поступают вполне предсказуемо — вместо разрушенных кирпичей ставят целые

Для этого раскрошившиеся элементы осторожно очищают от раствора и убирают. Опустевшую ячейку выскабливают, после чего на место взятого кирпича, используя свежую смесь глины и песка, кладут новый элемент

При незначительных разрушениях кладки её восстанавливают заменой отдельных кирпичей на новые

Иногда возникает ситуация, когда в трубе появляются трещины, через которые внутрь при сильных дождях просачивается влага. В этих случаях внешнюю поверхность трубы над крышей грунтуют и затем оштукатуривают.

Когда кирпичи в кладке испорчены более чем на 20%, о частичном ремонте дымоотвода не может быть и речи. Дымовой канал с сильно разрушенными элементами целиком демонтируют, чтобы создать новую кладку.

Видео: один из способов ремонта кирпичного дымохода

Обмуровка

Обмуровка — это прекрасный выход из ситуации, если проблема заключается в потере стенками дымохода гладкости и прочности. Для выполнения этой задачи нужна смесь «Масан» или Mordax. Эти составы упрощают восстановление работоспособности дымовой трубы и совершенно не уменьшают её сечение.

На выполнение обмуровки уйдёт всего несколько часов. Операция состоит из следующих действий:

1. Участок около дымоотвода застилают плёнкой, дабы капли специального состава не замарали кровельный материал.
2. Взяв щётку с металлическими щетинками, с внутренних стенок канала счищают отслоившиеся фрагменты кирпичей и сажу.

   Перед обмуровкой кирпичный канал очищают, добиваясь его ровной поверхности

3. Канал, ставший совершенно чистым, протирают обильно смоченной тряпкой.
4. Посредством специальной щётки и лебёдки на внутренние стенки наносят специальный состав. Обмуровочная смесь должна растекаться по поверхности по ходу продвижения щётки.

   Футеровочная смесь «Масан» используется для ремонта дымоходов, так как она устойчива к огню

5. Когда нанесённый состав высохнет, внутренние стенки дымоотвода обрабатывают во второй, а затем и в третий раз.

При соблюдении требований к процессу кладки в доме или бане можно создать безопасный и прочный дымоход. Самостоятельно изготовленная конструкция может выглядеть не хуже сооружений настоящих мастеров. Если вы научились строить дымоходы своими руками, то ремонт любой сложности вы тоже сможете сделать без посторонней помощи.

Где лучше установить

Печи грубы по причине их относительно небольшой мощности рекомендуется устанавливать в жилых комнатах так, чтобы щиток позволял их эффективно обогревать, а дверца топочной располагалась стороной к коридору или другому нежилому хорошо проветриваемому помещению. Не менее выгодным является положение посередине комнаты.

При выборе места расположения необходимо учитывать следующие требования:

• минимальное расстояние до конструкций или предметов интерьера должно составлять не менее 15 см;
• расположение дымохода подбирается таким, чтобы он проходил между балками перекрытия и не касался деревянных несущих элементов крыши;
• вблизи печи должно быть достаточно пространства для размещения небольшого количества дров для протапливания;
• помещение должно быть хорошо проветриваемым на случай ухудшения тяги и для повышения безопасности эксплуатации.

Дверца печи должны располагаться стороной к коридору

Устройство и принцип работы

Печь грубка имеет ограничение по тепловой мощности до 22 кВт, что говорит о целесообразности её применения в небольших, хорошо утеплённых помещениях или в сезонно-эксплуатируемых объектах. Нагрузка на пол составляет от 500кгс/м2, поэтому её возводить можно без заливки фундамента, что позволяет существенно экономить на стройматериалах.

Отличие грубы от других типов печей заключается в мощной топке и отсутствии в топочной камере дымового зуба, предназначенного для задержки нагретого газа под варочной поверхностью. Благодаря такому конструктивному решению допускается эффективное одновременное использование плиты для готовки и щитка для отопления помещений.

Выбор в пользу большей мощности нагрева также обусловлен необходимостью преодоления сопротивления тока дыма в ходах щитка. Экономия топлива при усиленной тяге приведёт к значительным теплопотерям, а также потери эффективности отопления помещений.

Конструктивно печь состоит из следующих элементов:

• топки, представляющей собой камеру, в которой происходит сгорание твёрдого топлива;
• поддувала, камеры, используемой для сбора золы, а также для снабжения топки воздухом, требуемым для поддержки процесса горения;
• варочной поверхности, являющейся верхней частью топочной камеры, используемой для готовки пищи;
• щитка с каналами для отвода газов, используемого для понижения их температуры и прогрева помещения;
• дымохода для удаления дыма из печи в атмосферу.

Принцип работы грубы очень простой:

• в топочную закладывается топливо (уголь, дрова, брикеты и т. п.) и поджигается;
• при помощи дверцы поддувала и заслонки на дымоходе регулируется интенсивность горения за счёт поступления достаточного количества воздуха и создания оптимальной тяги;
• по мере прогрева топочной, также нагревается и варочная поверхность;
• дым из топочной поступает в каналы, за время прохождения которых отдаёт часть тепла стенкам и, таким образом, прогревает помещение;
• после частичной отдачи тепла дым через дымоход отводится в атмосферу.

Виды конструкций

Всего выделяют два основных вида печки грубки: со встроенным и с пристроенным щитком, внутри которого происходит горение.

Встроенная печь

При первом варианте будет удобное расположение варочной поверхности относительно источника тепла. При этом не требуется много сырья, особых изощрений или заливки основания.

Пристроенная печь

Если выбран второй случай, то печка становится похожа на камин, дополнительно отнимая больше сил, затрачивая гораздо больше материалов. Остается надеяться на высокие декоративные качества облицовки, которая поможет максимально гармонично вписать агрегат в общий интерьер.

Типы кирпичей по материалу и технологии изготовления

По составу смеси, из которой изготовлен кирпич подразделяются на:

• силикатный;
• керамический;
• гиперпрессованный.

Силикатный кирпич

Смесь кварцевого песка (около 90% состава) и 10% извести. Перед формованием очищают от органических включений и глины. Обжигают под давлением. Такой кирпич подойдет для изготовления основания печки.

Гиперпрессованный кирпич

Смесь отсева известковых пород, воды и портландцемента для связи. Его прессуют в специальных формах. Отлично подойдет для облицовки.

Керамический кирпич

Получается из высококачественной глины. Его сначала формуют и сушат. Высушенный обжигают при температуре 1000оC.

К керамическим также относятся шамотный и клинкерный.

Клинкерный кирпич

Изготавливают из тугоплавкой сланцевой глины, которую предварительно очищают от мела, солей щелочных материалов и ненужных минералов. Обжигают при более высокой температуре. В результате приобретается высокая прочность, низкая гигроскопичность.

Очень хорош для изготовления печного массива и дымохода, но имеет высокую цену.

Огнеупорный шамотный кирпич

Изготавливается из тугоплавкой шамотной глины по ГОСТ 390-69. На 70% состоит из шамота и 30% коксового или графитного порошка. Выдерживает температуру от 1000 до 1800 оC.

По форме имеет разновидности:

• прямой;
• трапецеидальный;
• арочный;
• клиновидный.

По методу формирования подразделяется на:

• литой из шликера;
• плавленый;
• формованный полусухим или пластичным методом;
• горячепрессованный;
• термопластичный.

Особые требования

Повторимся: достоинства грубы – компактность и возможность постройки в существующем доме без производства капитальных строительных работ. Но поместить более мощную топку в строении печи в общем тех же размеров не так-то просто, от чрезмерной тепловой нагрузки оно все быстро придет в негодность. Если не соблюдены особые требования к:

• Фундаменту печи.
• Кладочным растворам.
• Способам кладки строения печи.
• Выбору и способам установки печной фурнитуры.

Фундамент

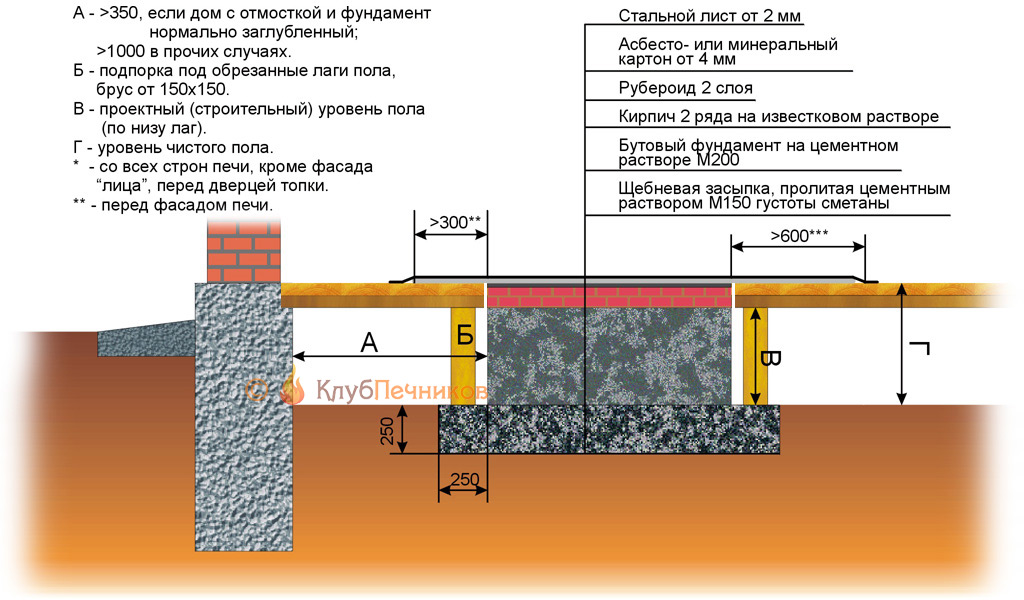

Конструкция фундамента под грубу дана на рис. Щебневая подушка без песчаной подсыпки перед заливкой выравнивается в горизонт. Заливочный раствор М150 – цемент М300 и песок 1:2. Зазор между бутовым фундаментом и настилом пола – 30-40 мм. Не забудьте обрезанные лаги подпереть! Оставление их концов висячими – распространенная, но грубая ошибка. Размеры фундамента в плане должны выступать на контур печи не менее чем на 100-150 мм.

Устройство фундамента печи-грубы

Растворы

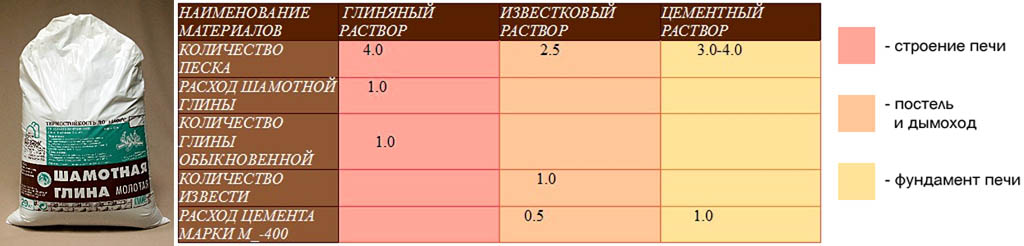

Чтобы сложить грубу, используются растворы 3-х видов, см. рис. ниже. Постель на фундаменте и дымоход выкладываются на известковом растворе как сочетающем в себе достаточную тепло- и влагостойкость, но бут нужно укладывать только на вполне влагостойком цементно-песчаном растворе. Песок на глиняный раствор весьма желательно брать горный или овражный, с шероховатыми зернышками. Обычная глина – покупная печная, гарантированной жирности и, главное, чистоты. Самокопаная глина, доведенная до нужной жирности песком, на кладку грубы мало пригодна.

Составы кладочных растворов для печи-грубы

Кладка

Для кладки грубы используется печной и, если порядовкой (см. далее) предусмотрено, шамотный кирпич; красный рабочий пригоден высшего качества – светло-красного цвета (вполне отожженный), без пятен пережога, перекоса и вспучивания. Кирпич сухой формовки непригоден абсолютно. Кладка строения грубы ведется по след. правилам:

• Если вы печник неопытный, каждый ряд кладки сначала выкладывается на сухую; обнаруженные дефекты подрезки/обкалывания кирпичей устраняются.
• Каждый кирпич перед укладкой на раствор замачивается до прекращения выделения пузырьков воздуха. Бухать все кирпичи в бочку огулом нельзя!
• Слой раствора 5 мм наносят на постель и тычок укладываемого кирпича.
• Укладываемый кирпич плавным движением чуть с наклоном кладут и придвигают к предыдущему, чтобы в шве не осталось воздушных пузырей.
• Кирпич прижимают, пока шов не сойдется до 3 мм; пристукивать нельзя!
• Между шамотной и обычной кладкой начальный шов 8-10 мм; после прижима – 6 мм.
• Шов между кирпичами и металлическими закладными деталями (см. далее) – 10 мм.
• Выдавившиеся из шва излишки раствора снимаются кельмой (мастерком).
• Обнаруженные после уборки лишнего раствора выемки в швах заполняются раствором вдавливанием без поперечных движений, но не затиранием!

Предпочитающие учиться наглядно видеоурок по кладке отопительно-варочных печей могут посмотреть ниже:

Видео: кладка отопительно-варочной печи

Фурнитура

Неправильная установка печной дверцы

Фурнитура и колосники для грубы нужны чугунные литые; дверцы и задвижки – с установочной юбкой и отверстиями в ней под диагональные проволочные усы. Фурнитура стальная сварная или чугунная с проушинами под прямые усы (укладываемые вдоль соотв. стены печи) в данном случае непригодна. Однако ставить дверцы/задвижки так, как на рис. справа, в грубу нельзя; это вообще не по печным правилам. Для дачной голландки на 2,5 кирпича в плане, которую топят раз-два в сезон, может быть, и пойдет, но не для грубы.

Нужно, во-первых, обжать усы (проволока – оцинкованная 2-3 мм) накруткой так, чтобы не шевелились. Прижмите сначала не натуго, поставьте на нужный угол (от дальнего конца уса до внутренней стороны кладки должно остаться не менее 12 мм). Затем аккуратно затяните, потрясите дверцу/задвижку слегка. Не уехали? Годится. Затем, во-вторых, нужно плотно обмотать юбку асбестовым шнуром (или из базальтового волокна), и вот только теперь ставить на место. Об установке в печь фурнитуры тоже можете посмотреть следующие видео.

Видео: установка дверцы в печь

https://youtube.com/watch?v=rizCmPF_dZA

Сооружение дачной печи из кирпича

Чертежи-порядовки для кладки с пояснениями.

Нам понадобится глиняно-песчаный раствор, строительный кирпич (двойной силикатный кирпич М 150 не подойдет, нужен глиняный), мастерок, ведро, корыто для замешивания, отвес, уровень, асбестовый шнур, шамотный кирпич, дверцы, задвижки и другая печная фурнитура, стальная оцинкованная проволока, молоток с киркой, болгарка с диском по бетону.

Печь займет 0.4 м², при этом вес ее будет незначительный, поэтому можно обойтись без фундамента. Если у вас пол слабый, тогда лучше сделать стяжку под кладку.

Итак, кладка маленькой дачной печки по шагам:

• На выбранное для печки место кладем рубероид или пергамин размером 530×780 мм для гидроизоляции;
• Сверху насыпаем песок толщиной в один сантиметр и разравниваем;
• По схеме №1 (рисунок в начале параграфа) выкладываем первый ряд кирпичей, не скрепляя, и выравниваем его с помощью уровня;

Выстилаем первый ряд.

• Наносим тонкий слой глиняного раствора. Берем поддувальную дверцу, обматываем двойным слоем асбестового шнура и закрепляем скрученной проволокой.
• Выкладываем второй ряд кирпича.

Второй ряд с дверцей.

Берем шамотный кирпич и выкладываем третий ряд. После его формирования устанавливаем колосниковую решетку. Соблюдаем зазоры на температурное расширение материалов до 1 см.

Из шамотного кирпича выкладываем ряд с местом под решетку.

• Кирпичом, установленным на ребро, выкладываем четвертый ряд. Внутри дымоходного канала делаем подставки для внутренней перегородки. «Вышибные кирпичи» задней стенки кладем без глины с незначительным выступом наружу.
• Устанавливаем топочную дверку, обмотанную предварительно асбестом. Крепим скрученной проволокой и временно фиксируем двумя кирпичами: один ставим сзади на попа, другой на него и дверцу сверху.

Устанавливаем топочную дверцу.

Выкладываем пятый ряд плашмя по контуру четвертого, а шестой на ребро. Дымоходные стенки затираем мокрой тряпкой.

Дверцу крепим проволокой.

Седьмой ряд кладем плашмя из трехчетверок (3/4 от целого кирпича отрезаем болгаркой) для связки с восьмым рядом. Задняя стенка опять на ребро.

Кирпичи подрезаем болгаркой.

Восьмым рядом закрываем топочную дверцу двумя кирпичами над ней. Над топкой устанавливаем скошенный кирпич для центровки пламени под конфорку.

Накрываем топочную дверцу.

• Девятый ряд кладем со смещением назад (небольшим) для поддержания открытой дверцы. Перед кладкой выкладываем мокрый асбестовый шнур для герметизации стыков кирпича и варочной плиты.
• Десятым рядом начинаем формирование дымовой трубы, которая будет постепенно расширяться назад. Трубу будем делать приставную, чтобы не сместить центр тяжести конструкции, либо насадную из легкого железа.

Начинаем формирование трубы.

В одиннадцатом ряду укладываем задвижку, уплотняем ее асбестовым шнуром, обмазанным глиной.

Здесь будет задвижка.

Далее идет дымовая труба в четверик, которая стыкуется с металлической легкой трубой.

Продолжаем дымовую трубу до места стыковки.

Теперь вынимаем вышибные кирпичи и чистим нижнюю часть дымохода от мусора.

Выводим дымоход под трубу.

• Закрываем щель между первым рядом кирпича и полом металлической Г-образной втулки и прибиваем плинтус.
• Белим печь или покрываем ее печным лаком, герметизируем все стыки между металлом и кирпичом. Металлические детали можно покрасить черной огнеупорной краской.

Белим и украшаем печь.

Делаем пробную топку бумагой и мелкими ветками, затем даем 2 недели на просушку.

Как видим все манипуляции не так уж трудно произвести самостоятельно. Материальные и трудовые затраты сравнительно невелики, места сооружение занимает не так и много.

При этом мы получили отопительно-варочный прибор, который прекрасно протопит небольшой дачный дом, придаст вашей стряпне неповторимый вкус и аромат дыма, создаст приятную атмосферу и уют.

Совет! Если есть возможность пригласить мало-мальски опытного в печном деле человека, хотя бы в качестве консультанта, непременно воспользуйтесь ею, так как строить печки по книжке достаточно сложно, лучше один раз увидеть.

Отделы печи и основные нагрузки, выпадающие на них

Печь состоит из нескольких отделов, которые подвержены различным видам нагрузок в одно и то же время.

Разделы называются:

• основание;
• топочный массив;
• лабиринт дымоходов;
• дымоход.

Основание

Обычно для печи делается мощное железобетонное основание. Но так как этот фундамент имеет большую массу и находится в земле, то он будет вытягивать холод из земли. Фундамент для печки строится так, чтобы его верхняя часть была ниже уровня пола. Поверх него обязательно делают гидроизоляцию, которая отделит фундамент от верхней части. Выше, на гидроизоляцию выкладывают несколько слоев кирпича (обычно 2-3). На севере, где земля может сильно промерзать этот кирпич должен быть обязательно прочный и морозоустойчивым.

Топочный массив

Топочный массив подвергается максимальному нагреву прямым огнем и температуры должны выдерживаться достаточно высокие. Здесь применяют огнеупорные виды кирпича – огнеупорный, шамотный, клинкерный. Для отделки сводов они должны иметь особые форматы. Для внешней отделки применяется специальный отделочный кирпич нестандартной конфигурации.

Дымоход

В каналах дымохода температура нагрева будет ниже топочного отделения, но все равно будет нагреваться до 200-400о С. Кроме того конденсат: атмосферные осадки вступают в химическую реакцию с выходящими дымовыми газами и образовывают различные химически активные вещества. Здесь будут самые резкие перепады температур и агрессивные вещества, а снаружи на трубу будет действовать еще ветровая эрозия, и ультрафиолет солнца. Важен правильный выбор.

Основные типы печей

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

• отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
• отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

Кладка голландки своими руками

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Такими бывают каменки

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

На рисунке изображена простейшая кирпичная печь для обогрева и приготовления пищи

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

Рисунок 6. Процесс кладки Рисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Создание схемы разводки отопления

Совмещать печь с водонагревательным котлом и подключать контур к отопительной системе можно по двум схемам.

Открытая система

При открытой системе расширительный бак находится в верхней точке – на чердаке, можно включить в схему насос

Теплоноситель движется гравитационным способом, поэтому требуется установка циркуляционного насоса. Он ставится на байпас, снижает температурную разницу обратки и подачи, увеличивает скорость движения воды и качество теплоотдачи. Без электричества линия будет работать по принципу самотека.

Для его организации понадобится увеличить линию и горизонтальные наклонные в диаметре. Открытую систему оснащают разводящим коллектором на 32 мм с наклоном от 3до 5 мм на каждый погонный метр. Расширительная емкость находится вверху, в нее поступает воздух из коммуникаций.

Закрытая система

Радиаторная сеть предусматривает принудительное движение воды. Тягу в данном случае создает насос. Он же нагнетает давление от 1 Бар для холодного теплоносителя. Резервуар мембранного типа, находится снизу. Для его соединения с магистралью применяется отсекающий кран. Устройства безопасности (воздухоотводчик, манометр, спускной клапан) ставятся обязательно.

Размеры и порядовки

Порядовка для русской печи Теплоотдача печи зависит от площади поверхностей, отдающих тепло. На первом этапе расчётов определяют возможные теплопотери самого дома. Параметр зависит от материала, толщины стен, качества утепления.

Если нет желания углубляться в тему, можно применить простой вариант, пригодный для среднестатистических строений:

1. Замеряют длину, ширину и высоту внутренних помещений дома.
2. Перемножив полученные данные, получают общий объём.
3. Умножают объём на 40 Вт/ч, получая средние энергопотери постройки.

Пример. Дом 10х10 метров с толщиной стен 40 см и потолками 2,6 м. Внутренний объём равен 9,6х9,6х2,6. Получаем 240 м3. Теплопотери составят (240 м3х40 Вт/ч) 9600 Вт/ч.

Для отопления необходимо соорудить печь с теплоотдачей около 10 кВт/ч.

Строители рекомендуют ещё один способ расчёта. На 10 м2 площади закладывают мощность обогревателя 1 Квт/ч. Если умножить 9,6х9,6 м, то получится 92 м2. Таким образом также получается примерная мощность печи 92/10=9,2 Квт/ч.

Опыт эксплуатации показывает, что квадратный метр поверхности русской печи способен отдавать 0,5 кВт/ч тепла. Для расчётов принимают только боковые стены без учёта основания и перекрытия. Следовательно, при потолках 2,6 м, периметр печи должен составить 20/2,6=7,69 м. Такой периметр обеспечит устройство 2х1,7 метра.

Исходя из размеров выбирают подходящий рабочий чертёж русской печи с порядовкой. Схемы можно найти в Интернете, их публикуют профессиональные печники и специализированные организации.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Во сколько это обойдется

Кирпичная труба на крыше успела за три века стать визуальной константой. И строение с таким завершением выглядит, по субъективным оценкам, куда более привлекательным.

Осталось только определить, во сколько вам обойдется соответствие канонам. Если вы будете привлекать сторонних мастеров, то к стоимости кирпича добавится и цена работы. А она немаленькая. В Санкт-Петербурге и области, например, укладка одного кирпича обойдется от 50 до 90 рублей.

Полнотелый одинарный кирпич марки М 150, который применяется для кладки печей, стоит от 15 до 20 рублей за штуку. Раствор, если будете готовить сами, бесплатный.

Пять килограммов готовой кладочной смеси стоят 60-70 рублей. Одной упаковки хватит на 10-15 рядов трубы сечением 125 на 250 мм (шестерки).

Сравним стоимость метра металлической сэндвич-трубы диаметром 250 мм и кирпичной, имеющей сечение 250 на250 мм. Как раз таких, какие можно использовать для устройства каминных дымоходов.

Кирпич (при цене 15 руб. за штуку)	Кладочная смесь	Работа мастера	Итого, рублей
Кирпичный дымоход	900 рублей	70 рублей	3000 рублей	3970
Металлическая сэндвич-труба	–	–	–	3800

Как видите, цены почти одинаковые. Конечно, стоит еще прибавить цену кладки распушки, выдры и оголовка. Но, учитывая лучшие эксплуатационные характеристики кирпичных труб – отсутствие коррозии, большая тепловая стойкость, есть смысл тратиться на такое приобретение. А если вы соберетесь класть дымоход из кирпича своими руками, то он обойдется почти вдвое дешевле металлических сэндвич-труб.

Бесперебойная работа канализации — это просто. Поможет инфильтратор, что это такое и зачем он нужен читайте здесь. Как выбрать трубы для канализации в частном доме — подробная статья.

В заключение

Если груба – ваша первая печь (что вполне возможно), не торопитесь строить, смоделируйте сначала на столе. Вдруг водится немного лишних деньжонок – можно купить набор для моделирования печей со схемами порядовок и пластиковыми кирпичиками в масштабе, продаются такие. Нет – кирпичиков тоже в масштабе можно нарезать из пенопласта. Тогда имитировать швы кладки удобно с помощью полосок плотной бумаги или тонкого картона, смотря по выбранному масштабу.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.
