Как сделать камин своими руками из кирпича

Совет профессионала

Если вы все таки захотели построить камин углового типа собственными руками, пошаговая фото-инструкция даст возможность вам разобраться в технологии выполнения работ. Из нее вы сумеете выяснить, что потребуется так же и приготовить раствор, который производят из глины, цемента и песка. При этом необходимо руководствоваться пропорциями 1:1:3. Можно применять и глиняную смесь, к которой добавляется песок. В специальных отделах материалов для строительства вы можете приобрести сухие составы, которые применяются для кладки отопительных систем по типу каминов и печей.

Огнеупорный кирпич нужно ложить на отлично замешенный и протертый раствор, который готовится из глины и маленького объёма песка. Главное добавить так же и цемент, который понадобится для ускорения высыхания смеси. Потребуются железные квадратные уголки со стороной в 50 или 60 мм. Их длина зависит от ширины камеры сгорания. К ней необходимо добавить 300 мм и помножить на 2. Уголки понадобятся для того, чтобы закрыть проем дровяника и камеры сгорания. Главное высчитать кол-во уголков так же и для нижней ниши, при этом нужно следовать по приведенной выше методике.

Если топочная камера станет иметь вид арки, то нужно приготовить фанеру для шаблона. Для подпорок потребуются бруски из дерева. В магазине необходимо приобрести железную задвижку, если подобного элемента вы не найдете, то изделия можно выбрать у профессионального слесаря-сварщика.

Очень часто домашние специалисты сегодня делают камин углового типа собственными руками. Подробная инструкция с фото в этом случае способствует выяснить, что порой топка из чугуна монтируется в готовом виде. Работы при этом, в основном, упрощены, но затраты возрастут.

Для изолирования стен следует приобрести листы огнеупорного материала, в качестве которого выступит асбест. Для отделочных работ камина лучше всего применять плитку для облицовки, которая копирует плитку из керамики, камень или структурную штукатурку. Порой подбирается настенная плитка, на которой изображён готовый портал из природного камня.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Запуск камина в первый раз: полезные советы экспертов

Процесс растопки имеет свои нерушимые правила, от выполнения которых зависит как тепло в доме, так и безопасность жильцов. В первую очередь сложенный камин должен высохнуть. Слишком ранний прогрев кладки приведет к образованию трещин в швах и кирпичах. После окончания сборочных работ конструкции дают выстояться два-три дня.

Перед растопкой проверяют, открыта ли задвижка на дымоходе и закрыты ли прочистные каналы. Подготовка камина к розжигу:

1. Прогревают воздух в дымоходе. Для этого к выходному каналу подносят подожженную бумагу или небольшой факел. Процедура создаст минимальную тягу и предотвратит выход дыма во внутренние помещения.
2. В первые несколько недель отопитель только прогревают. Для этого используют высушенное топливо, которое должно полностью выгорать в течение 30 минут.
3. Примерно через месяц постепенно увеличивают продолжительность горения.
4. Растопку считают законченной, если на внешней поверхности кладки будут отсутствовать сырые пятна, а на задвижках конденсат.

Регулярная очистка после длительного простоя — залог успеха при первом растапливании. Кроме того, в начале лета всегда проводят тщательный осмотр и ревизию кладки. Только убедившись, что отопитель чист и готов дарить тепло, можно приступать к полноценной топке.

Камин способен кардинально преобразить интерьер дома, дачи или беседки. Возвести его под силу самостоятельно, необходимо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью.

Прямоугольный камин

Камин с открытой топкой без дверцы с размерами 5х2,5 м. Для хорошей тяги предусмотрен сквозной дымоотводящий канал, который уменьшает теплоемкость очага. Чтобы увеличить КПД, вдоль дымохода и топливника оставляют пустоты.

Важно! Для кладки внутренней части топливника используют огнеупорный кирпич, способный выдержать температуру +1100°С.

Для кладки основной части камина берут цельный керамический кирпич маркой не ниже 125. Он выдерживает температуру +750°С. Перевязку элементов разной марки не делают, но для повышения прочности в шов закладывают проволоку диаметром 3 мм. При выкладке кирпичей соблюдают ширину швов от 5 до 7 мм. Чтобы добиться нужной толщины, материал с изъянами стесывают, придавая правильную форму. Во время кладки регулярно проверяют правильность уровнем либо отвесом.

Мини камин

С помощью этого очага отапливают комнату площадью 15 м². Вмонтированный в перегородку, он обогревает два смежных помещения. Для увеличения теплоотдачи топочную камеру делают из керамического кирпича. Он меньше удерживает тепло, чем огнеупорный. Для защиты от высокой температуры каменный зуб заменяют листом металла толщиной 3 мм. Чтобы максимально увеличить эффективность боковины топливника выкладывают не вертикально, а под углом 25°.

Заднюю стенку сооружают из 10 горизонтальных рядов. В следующем ряду элементы выдвигают на 1/4 длины и кладут под углом 30° внутрь топочной камеры. Этим создают перевал “зуба”. В швы закладывают металлические штыри для крепления листовой стали. При кладке камина оставляют боковые воздушные каналы, чтобы увеличить теплоотдачу. Снизу оставляют отверстия для доступа холодного воздуха. Горячие воздушные массы проходят через душники, оставленные в 13-14 ряду и выходят в помещение. Это увеличивает эффективность очага.

Технология кладочных работ при возведении кирпичного камина

Будем считать, что фундамент камина уже построен, залит прочным бетоном и выдержит вес сооружения.

• Поверхность бетона следует гидроизолировать недорогой обмазочной цементно-полимерной смесью (например, CeresitCR 65), промазав её два раза кистью либо шпателем.
• Если камин примыкает к стене из сгораемого материала, необходимо установить противопожарную защиту.

Недорогой и эффективный вариант противопожарной разделки камина и деревянной стены — плита из базальтовой ваты (толщина не менее 5 см), покрытая со стороны камина отражающей фольгой

Приготовление глиняно-песчаного раствора. При самостоятельном изготовлении глину следует замочить заранее. В готовую смесь воду добавляют перед началом работ в соответствии с инструкцией. Кирпич следует замочить — опустить его в корыто с водой на несколько минут. Если этого не сделать, кладочный раствор может слишком быстро высыхать и не набирать необходимой прочности

К тому же влажный кирпич при необходимости можно сместить, что важно, когда камин выкладывает не очень опытный мастер. Выкладывают первый ряд, он должен быть максимально ровным, горизонтальность уровня следует тщательно контролировать

Если немного «промахнулись» с фундаментом, первый ряд можно выложить на цементно-песчаном растворе, так легче исправить огрехи основания. Далее кладка каминаведётся в точном соответствии с порядовыми планами

Рекомендуем каждый последующий ряд сначала выкладывать насухо, только после этого на раствор. Если камин велик, натягивают шнур, при небольших размерах сооружения достаточно контроля уровнем и угольником.

Если в ряду есть больше одного кирпича, который следует расколоть или распилить, рекомендуем при сухой выкладке пронумеровать все элементы, как цельные, так и подогнанные по размеру. Нумерацию стоит продублировать и на порядовом плане

Вертикальные швы кирпичей не должны располагаться один над другим, необходимость перевязки должна быть учтена ещё при составлении чертежей.

Кладку начинают с угловых элементов, строго контролируя соблюдение горизонтального уровня между ними

Излишки раствора удаляют мастерком, швы расшивают, загрязнённые кирпичи протирают мокрой тряпицей.

Форма расшивки определяет профиль шва, вогнутый, выпуклый или прямоугольный

Ещё один способ сделать аккуратный шов — класть кирпичи по направляющим

Присмотритесь к фотографии: с наружной стороны в шов вложен металлический профиль квадратного сечения, спустя несколько минут его вынимают.

Не стоит за одну смену класть более 8-10 рядов по высоте.

Этапы возведения камина

Как сделать кладку камина своими руками: обзор основных способов и вариантов порядовки

Чтобы кладка камина из кирпича своими руками была ровной, необходимо составить схему порядовки и отметить в ней расположение кирпичей. Это даст четкое представление о необходимом количестве материала и поможет избежать ошибок при кладке.

Ниже мы рассмотрим несколько вариантов порядовки для того, чтобы вам было легче  определится с методом возведения конструкции и основными правилами проведения работ..

Классический способ порядовки: правила составления чертежа

Составить схему для выполнения классической порядовки не составит труда даже неопытному домашнему мастеру. Это — самый простой и распространенный способ кладки, применяемый при строительстве пристенных и встроенных каминов. Разметить схему можно вручную на бумаге либо смоделировать ее в специальной программе. Здесь уже выбор остается за вами.

Для правильного составления чертежа следует руководствоваться следующим порядком разметки:

1. Формируем цоколь. Обычно его высота составляет не более 28-30 см. Кирпичи на этом этапе укладываются ребром.
2. Начинаем считать ряды. Первые три после цоколя выстраиваются по всему периметру камина (без выемок и отступов), но уже не ребром, а плашмя.
3. С четвёртого ряда приступаем к расчету выкладки зольника. Эта часть должна быть у любых печей и каминов, функционирующих на угле и дровах.
4. Далее чертим решетку. Она устанавливается поверх готового зольника.
5. Затем вплоть до 14 ряда учитываем портал. При этом начните делать наклон зеркала на отметке в 11 рядов.
6. Начиная с 18 ряда, чертим фасад.
7. Доходим до дымоходный трубы. Ее начало приходится на 19 ряд. Через 3 слоя кладки не забудьте предусмотреть задвижку.
8. На завершительном этапе следует воссоздать форму и длину дымохода.

Особенности кладки углового камина

Этот вид камина возводится по аналогии с классической схемой. Но учитывая форму, при проведении работ исполнителю неминуемо придется столкнуться с некоторыми нюансами. В общем, запаситесь терпением, вам придется резать довольно большое количество кирпича. Но это далеко не единственная особенность, так что учесть придется многое.

Итак, при строительстве обратите внимание на следующее:

1. Основание кладётся только на глиняный раствор. При кладке второго и последующих рядов можно применять как специальную смесь, так и самоприготовленную.
2. Начиная с третьего ряда, следует приступить к формированию ниши для дров. При этом четвертый ряд будет дублировать предыдущий.
3. Ниша перекрывается железным листом (оптимальная толщина — 3 мм).
4. Пятый ряд будет служить перекрытием, с каждой стороны он будет больше нижнего ряда на 3 см.
5. С 6 по 14 ряд образуется топливная камера. Внутри топливник выкладывают шамотным кирпичом, оставляя небольшое расстояние от стенок.
6. На задней стенке с 11 ряда выкладывается каминный зуб.
7. После 13 устанавливаются два уголка для того, чтобы появилась возможность закрыть топливную камеру. Четырнадцатый ряд — это перекрытие.
8. В пятнадцатом ряду необходимо закончить формировку зуба.
9. После 18 ряда кладка огнеупорным кирпичом уже не нужна. Фасад камина и трубу дымохода можно укладывать с применением обычного.

Порядовка для модели «Английский камин»

Устройство такого типа камина несколько отличается от предыдущих. Во-первых, у него отсутствует поддувало, во-вторых, ниша у сооружения достаточно открыта, поэтому еще на этапе возведения стоит подумать о дополнительной защите прикаминного пространства. При этом использовать рекомендуется только огнеупорные материалы.

В остальном этот способ порядовки схож с выкладкой углового камина.

Помните, что английская модель не устанавливается в стык со стеной, поэтому при строительстве следует оставлять расстояние.

А теперь об этапах кладки:

1. Первые 4 ряда служат фундаментом и выполняются только с применением керамического кирпича. Самый нижний ряд укладывают, располагая кирпичи  ребром, последующие же кладут плашмя.
2. Начиная с 5 ряда должна быть предусмотрена небольшая ниша, на которой следует закрепить колосниковую решетку.
3. До 12 ряда формируется ниша топливника. При этом ее задняя стенка возводится с наклоном в 20 градусов.
4. Далее выполняется завершение топливного окна при помощи уголков и перекрытия.
5. Дымоходная труба кладется ровными рядами строго по направлению вверх без наклонов и сужений.

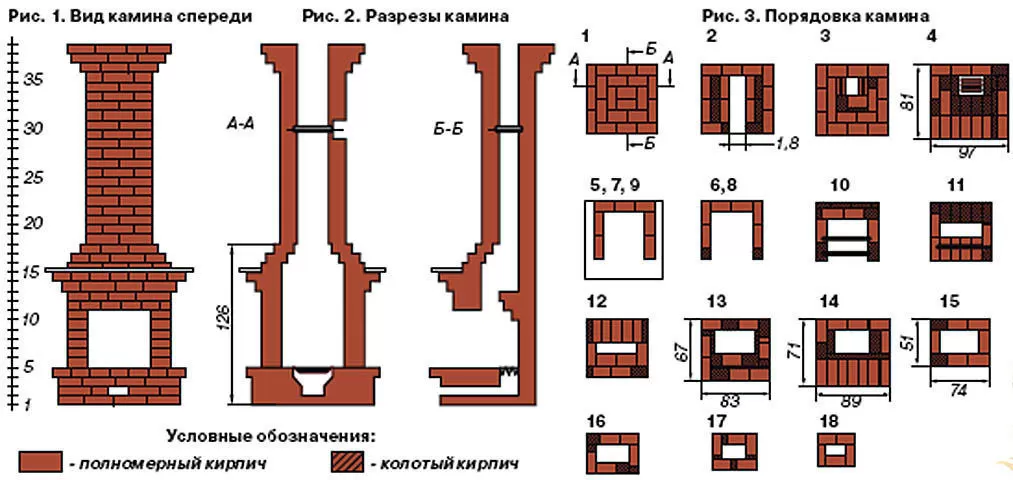

Классическая порядовка

Такая кладка применяется для простого очага из кирпича. Она рассчитана на вмонтированную печь с плитой. Классическая порядовка хороша тем, что ее можно перепланировать своими руками достаточно быстро.

Порядовка классического камина

Пошаговая инструкция классической порядовки:

1. Цокольный ряд выкладывается на ребро. Такой прием позволяет получить необычный внешний вид камина. При формировании цокольного ряда настоятельно рекомендуется использовать чертежи. Схема поможет вам правильно сложить все этапы воедино. Возведение цокольного ряда следует остановить на отметке 26-28 см;
2. Дальше кладка делается плашмя. Первый, второй и третий ряды полностью заполняются строительным материалом;
3. Четвертый ряд – это подина очага. Ее необходимо сложить так, как указано в классической схеме;
4. Дальше приступаем к формированию поддувала (зольника). Печь, работающая на дровах, обязательно должна иметь место, где будут собираться продукты горения. На этом этапе также изготовляется металлическая решетка своими руками из подручных материалов. Решетка кладется на пятый ряд кирпича;
5. Решетка прижимается следующим слоем;
6. После чего можно приступать к закладыванию портала. Клада в этом случае начинается с нижнего оклада;
7. Возведение портала продолжается до 13 ряда. Стоит отметить, что на 11 позиции необходимо приступить к формированию наклона – «зеркала»;

8. На 16 ряде формирование зеркала заканчивается. Кладка доводится до 17 позиции, с которой начинается формирование фасада;

   Камин в доме. Рекомендации

9. С 19 ряда начинают выкладывать дымоход своими руками. Стандартные размеры дымоотвода: 27х14 см. На 22 позиции устанавливается задвижка, которая будет закрывать печь;
10. На последней позиции создается желаемая форма дымохода;

На этом этапе классическая кладка камина заканчивается. Кирпичный камин, построенный по рассмотренной схеме, отличается хорошим КПД и неплохой теплоотдачей. Он хорошо справляется с обогревом даже больших комнат.

Каминная труба

Камин, топка которого уже подобрана или спроектирована, нуждается в правильном расчёте и проведений такого элемента как дымоход. Именно через него на улицу выводятся все вредные и опасные для здоровья продукты горения, распада. По сути этот конструктивный элемент, залог вашей безопасности!

Перед покупкой трубы для дымохода, важно правильно рассчитать размер её сечения. Этот параметр рассчитывается исходя их мощности самой топочной камеры, а также площади помещения, в котором будет производиться установка. Чем выше мощность агрегата, тем больше дымовых масс будет выделяться в процессе эксплуатации и тем больше сечение должно быть у дымохода! Неправильно выбранное сечение может стать причиной падания опасных для жизни и здоровья газов, дыма в помещение

Чем выше мощность агрегата, тем больше дымовых масс будет выделяться в процессе эксплуатации и тем больше сечение должно быть у дымохода! Неправильно выбранное сечение может стать причиной падания опасных для жизни и здоровья газов, дыма в помещение.

Из этой статьи вы можете узнать, какими могут быть дымоходные трубы для печей и каминов.

Стиль и дизайн

После того как расчет был выполнен, можно перейти к эстетической стороне вопроса. На представленных в статье фото показано, как может выглядеть будущий проект. Отдельно стоит разобрать особенности того или иного интерьера.

Классика

Это самый простой вариант, который обычно выкладывается из камня, кирпича или чугунного каркаса. В нем будет гореть настоящий огонь, что не очень хорошо для квартиры, но идеально для частного дома.

Говоря о втором варианте, никаких заключений и согласований не нужно.

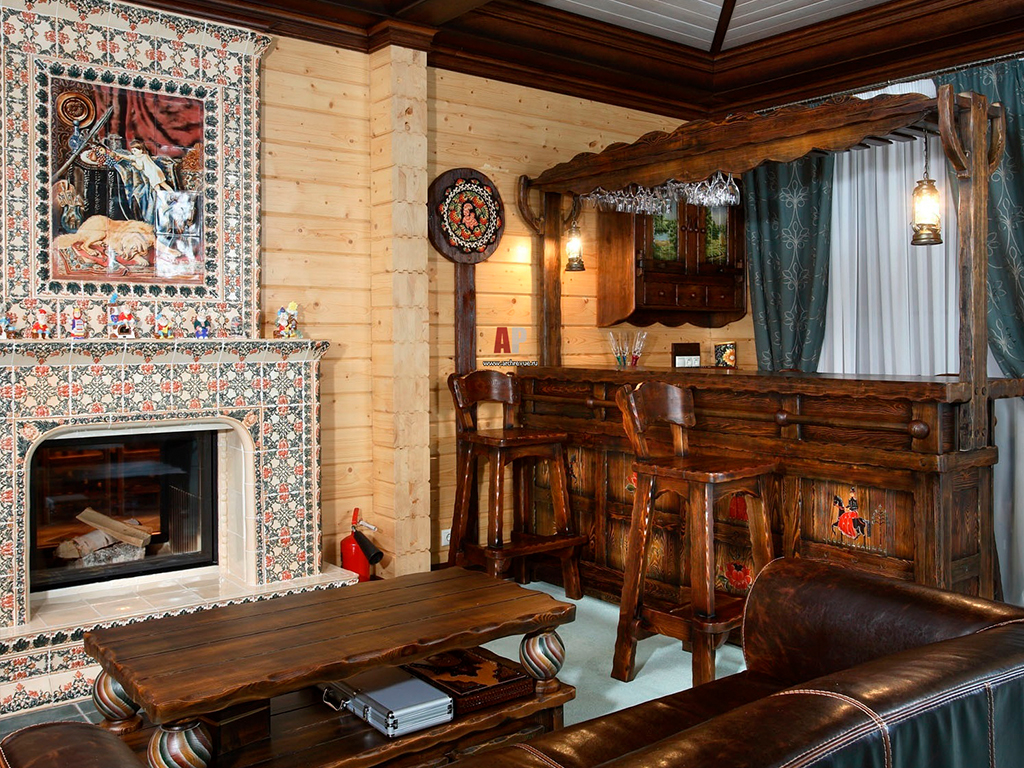

Русский

Если здание оформлено по всем народным традициям, то такой вариант будет смотреться уместно

В этом случае внимание стоит уделить самой росписи, ведь в славянском течении много нюансов

Рустик

Несмотря на историю этого названия, подготовка и установка не займет много времени. Говоря простыми словами, это небольшая конструкция, которую можно установить в любой части здания.

С виду напоминает массивный мангал и устанавливается как отдельно стоящая конструкция. Одно из самых простых решений.

Модерн

Если дом оформлен в стиле хай-тек, лофт и минимализма – установка будет удачным решением. Никаких дополнительных способностей и навыков не нужно. Главное, соблюдать четкость расчета и линий. Для облагораживания можно использовать специальное стекло или искусственный камень.

Создание внешнего вида камина

Отделка камина – дело тонкое и ответственное. Чаще всего для декоративной отделки выбирают:

• облицовочных кирпич;
• керамическую плитку;
• натуральный камень;
• узорчатые или гладкие изразцы.

Облицовочный кирпич производится, как традиционной формы, так и угловатой или клиновидной, с округленными краями и пр. Цвет изделий можно выбрать, исходя из предпочтений и общей цветовой гаммы помещения, самый разнообразный: белый, желтый, красный, коричневый и даже черный.

Плитка для облицовки выпускается нескольких видов. Можно выбрать майолику (прессованные изделия с рисунком, покрытые глазурью), терракоту (керамический неглазированный материал), клинкерную плитку или керамогранит.

Натуральный камень может помочь создать грубую отделку, отлично сочетающуюся с современным интерьером.

Названные материалы обладают хорошей теплопроводностью, презентабельностью, прочностью, долговечностью, устойчивостью к высоким температурным режимам.

Можно обойтись и без дополнительной облицовки камина, при условии, что кирпич выбран, а кладка выполнена – идеально. В таком случае делается аккуратная затирка швов белым раствором.

Мы подобрали ряд фотографий для демонстрации того, как может выглядеть законченный и правильно отделанный камин.

Из каких частей состоит камин

Прежде чем приступать к сооружению отопительной конструкции, необходимо разобраться, из каких основных частей она состоит. В первую очередь это внешняя граница, называемая порталом. В классическом варианте он представлен прямоугольным кирпичным обрамлением, отстоящим от основной кладки. Но в зависимости от планируемого дизайна портал может быть овальным, трапециевидным или треугольным.

Основная часть отопителя — топка. В ней происходит сгорание топлива, и от ее конструкции зависит эффективность, а также долговечность каминной кладки. Для дымоотведения предусмотрены дымосборник и дымоход. Их размещают непосредственно над топочным пространством, чтобы дым беспрепятственно уходил за пределы здания, а не попадал во внутренние помещения.
