Твердотопливный котел длительного горения своими руками

Полезные советы мастерам, необходимые при монтаже печи

Обязательным элементом для безопасного использования пиролизной печи является фундамент, на который устанавливается установка.

Фундамент должен обладать высокой степенью надежности. Фундаментное основание под печь сооружается из жаростойкого стройматериала. Конструкция печи имеет небольшую массу, поэтому большого давления на основу печь не создает. В процессе работы установки создается высокая температура, которая способна нанести повреждение основанию, чтобы предотвратить разрушающее действие высокой температуры на фундамент в его конструкции должны использоваться жаропрочные материалы. В качестве такого материала используется огнеупорный кирпич, который выкладывается на предварительно подготовленное основание из бетона.

Прочтите также нашу статью Монтаж системы отопления частного дома: основные схемы.

Заливка бетонного основания для установки печи длительного горения должна осуществляться в мелкозаглубленный фундамент. В процессе подготовки основания обязательным его компонентом является армирующий каркас.

Дымоход для печи должен монтироваться как отдельный элемент теплогенерирующей установки. В качестве дымохода можно использовать металлическую трубу соответствующего диаметра. При установке дымохода его можно закрепить при помощи сварки на верхней крышке печи.

При изготовлении печи прямоугольного сечения дымоход можно подключать к установке только сбоку.

При монтаже дымохода следует помнить, что сразу после корпуса печи дымоход должен идти строго вертикально. При конструировании дымохода следует использовать минимальное количество отводов и колен.

Так как при использовании твердого топлива образуется большое количество сажи, то дымоход лучше всего конструировать разборным, так как периодически придется его разбирать и чистить от скопившейся сажи.

После того как печь сконструирована и установлена, рекомендуется установить отражатель. При помощи этого элемента конструкции происходит перераспределение тепловых потоков, что способствует равномерному прогреву всего объема помещения. Помимо этого установка отражателя позволяет повысить степень безопасности в процессе эксплуатации теплогенерирующей установки.

Место, предназначенное для монтажа печи, должно соответствовать всем требованиям, предъявляемым к пожарной безопасности, так как корпус печи, разогретый до высокой температуры, является потенциальным источником пожара при нарушении правил эксплуатации такого оборудования.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Принцип работы котла продолжительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел продолжительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Шахтный пиролизный котел – особенности устройства

Котлы с дополнительными камерами для полного сжигания газов, образующихся в процессе топки, эффективнее классических котлов длительного горения. Газы выделяются при высокой температуре и, благодаря особому устройству котла, полностью сгорают, давая дополнительное тепло. Дрова используются только очень сухие, на мокром топливе система не работает. Использование дровянных пеллет позволяет автоматизировать их подачу.

Приступая к изготовлению отопительного котла, следует тщательно изучить схему, понять работу, ознакомиться с рабочими чертежами. В любую конструкцию можно внести некоторые изменения, которые не касаются принципиального устройства. Изменения связаны, как правило, с внешними размерами, подключением и вызываются конкретными условиями. Предлагаем чертежи пиролизного котла мощностью 40 кВт, который можно взять за основу для самостоятельного изготовления.

На схеме обозначены: A – контроллер; B – загрузочная дверца; C – зольник; D – дымоотсос; E – место установки датчика; F – патрубок для установки предохранительного клапана; G – труба горячей воды; H – защитный теплообменник – холодная вода; K – теплообменник – горячая вода; L – обратка; M – расширитель.

Чтобы сделать котел, понадобится:

листовой металл толщиной 4 мм;
труба толстостенная диаметром 32 мм, 57 мм, 159 мм;
профильная труба 30×60 мм и 40×80 мм;
электронный блок управления, вентилятор.

Количество материалов рассчитываем исходя из конкретных размеров изделия. Для большей наглядности рассмотрите вид корпуса пиролизного котла изнутри.

При первом пробном запуске определяем КПД конструкции, легче всего это делается по дыму: если не чувствуется запах угарного газа, КПД высокий. Вместо водяного контура иногда используют котел с воздушным обогревом. Такая система выгодна для дач, где хозяева бывают наездами, и воде в системе отопления грозит размораживание. Горячий воздух подается по трубам, а поступает самотеком от пола. Устанавливаем шахтный котел на прочном бетонном фундаменте.

Принцип работы котла

Процесс генерации тепла происходит двумя способами: непосредственным сжиганием природного топлива и дожиганием пиролизной газовой смеси, образующейся из-за недостатка воздуха. Часть топлива тлеет, выделяя дым со смолой и сажей. Далее газы мигрируют сквозь угли, насыщаясь горючими составляющими, и превращаются в газогорючую смесь.

Эти агрегаты шахтного типа — с нижним горением. Процесс осуществляется на уровне 20.0 см нижней зоны топочного пространства. Верхнее топливо ждет в горячем резерве, пока нижнее догорит. Дымовые газы собираются примерно на уровне 30.0 см над топливом.

Основной объём первичного воздуха попадает под колосники и перемещается в часть агрегата для пиролизного дожига. Он захватывает дымовые газы над уровнем горения.

Шахты разделяет перегородка имеющая внизу малый просвет, через который пламя тягой затягивается из первой камеры в другую, где завершается полный дожиг горючих газов, омывающих с Т +850 С конвекционный теплообменник.

Радиационному нагреву подвергается отопительный контур в водяной рубашке котла шахтного типа, остататочное тепло передается теплообменнику конвекционного типа.

Принципы самостоятельного конструирования

Конструирование котла условно можно разбить на четыре части: теоретические расчеты, составление схемы будущего котла (или коррекция имеющейся схемы), приобретение необходимых компонентов и непосредственно сборка и налаживание.

Зная необходимую мощность можно определяться с типом топлива и соответственно с конструкцией котла.

Конкретные схемы и расчеты в статье не приводятся — это материал отдельной брошюры. Формат этого материала предусматривает лишь предварительное ознакомление и теоретическое обоснование для самостоятельного моделирования. Даётся общее направление поиска необходимой для конструирования справочной информации.

Принцип работы

Принцип работы жаротрубного котла заключается в передаче тепловой энергии от горящего топлива теплоносителю. Процесс парообразования происходит при температуре 115˚С и давлении 0,7 кгс/кв.см. Топливо сжигается в топочной камере, которая охлаждается водой, кроме фронтальной стороны. При нагреве воды происходит парообразование, пар аккумулируется в приспособленном резевруаре, подключённой к системе отопления. Отработанные газы удаляются через пучок труб.

Источник фото: pudeb.com

Топливо для котлов может быть разнообразным: жидкое, твёрдое и газообразное. Оборудование представляет собой газотрубные установки с жаровыми трубами, в которых циркулирует горящее топливо. На жаровых трубах имеется газовая горелка низкого давления и принудительный наддув. Жаровая труба это своеобразная камера сгорания, внутри которой происходит сжигание подаваемого топлива.

Принцип работы котла длительного горения

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Самодельный котел длительного горения

ТТ котел длительного горения (схема)

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Универсальность топлива

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Разновидности котлов

Все существующие твердотопливные котлы можно условно разделить на 3 группы:

пиролизные;
классические;
пеллетные

Существует и ряд иных классифицирующих признаков, но именно принцип сгорания топлива является определяющим при выборе котла.

Пиролизный

В котлах подобного типа топливо сгорает медленно при минимальном доступе воздуха, за счет чего увеличивается количество горючего газа и при повторном его сгорании КПД котла повышается до 85-90%. И хотя некоторые считают, что изготовить собственноручно такой котел очень сложно, мы расскажем и, главное, покажем, как правило сделать пиролизный твердотопливный котел длительного горения своими руками (чертежи см.ниже).

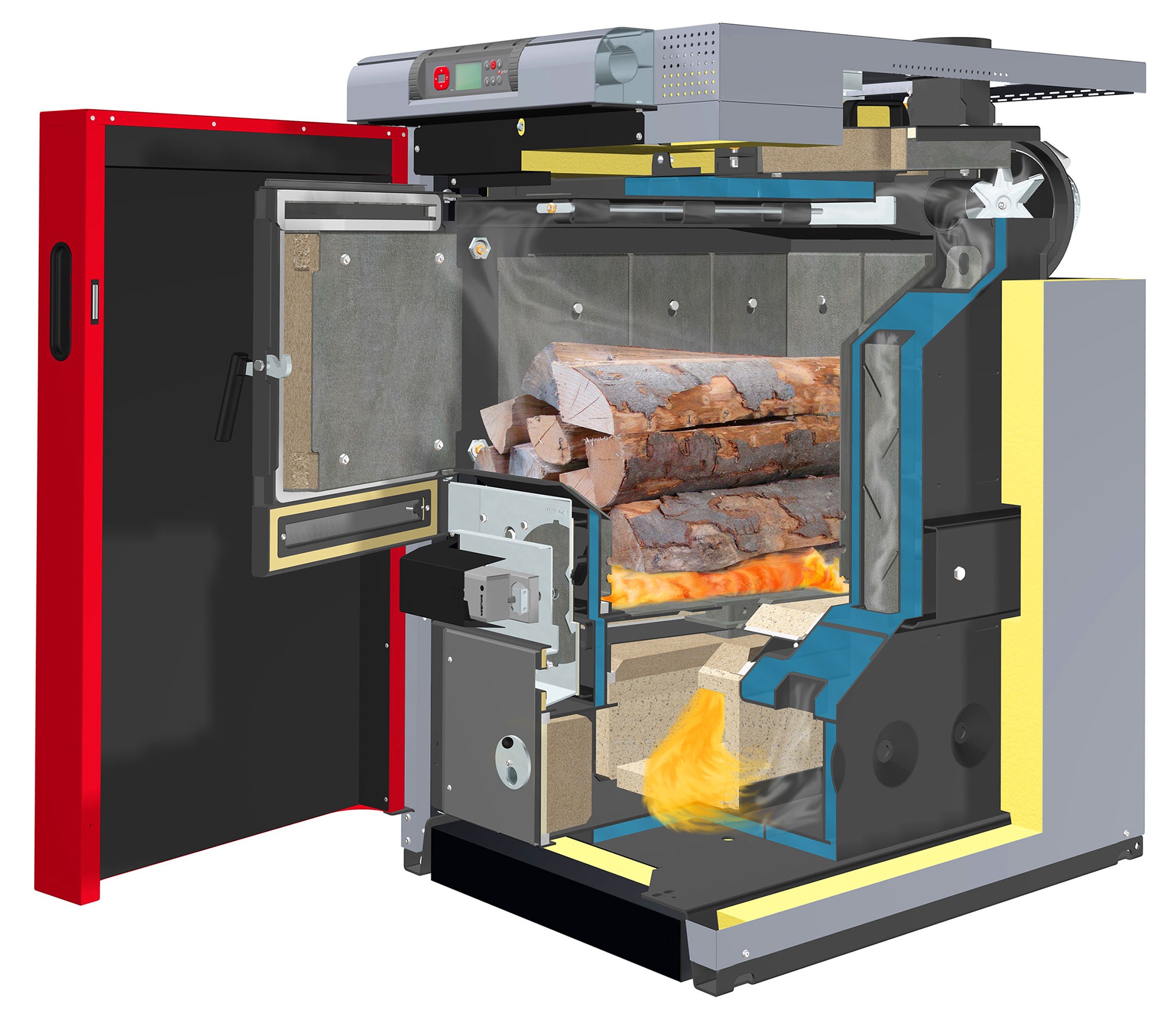

Фото 1 Схема устройства пиролизного котла на дровах

Классический

Конструктивно это стандартная деревянная печь, где за счет меньшего размера топочной камеры топливо сгорает чуть медленнее. Как правило, именно такие котлы предпочитают изготавливать самостоятельно. О том, как сделать такой классический агрегат, вы также узнаете в статье.

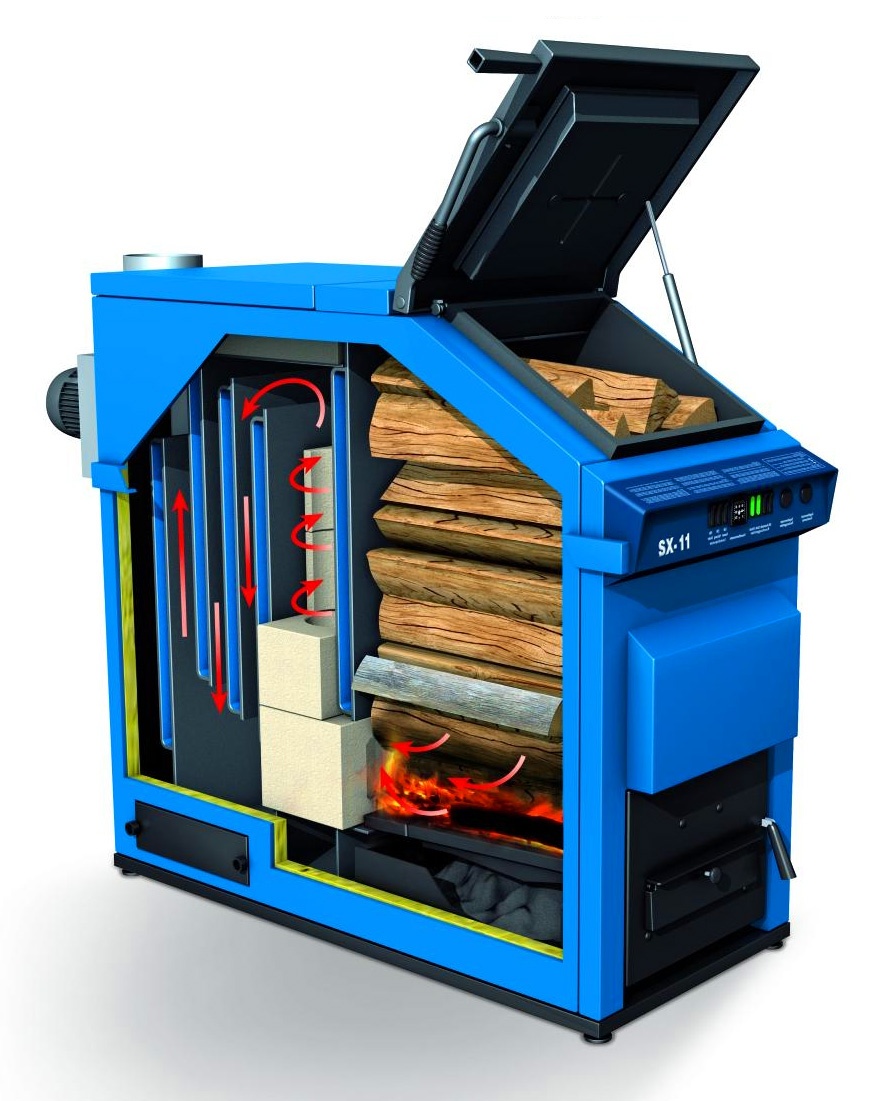

Фото 2 Схема классического котла длительного горения

Пеллетный

Это наиболее эффективные котлы, коэффициент полезного действия которых приближается к 95%. Основное преимущество в полностью автоматическом процессе, где загруженные в бункер пеллеты посредством шнека пересыпаются в камеру сгорания. Сложная конструкция и автоматика делают его самостоятельное изготовление затрудненным.

Фото 3 Схема твердотопливного котла с автоматической подачей пеллет

Разновидности топлива

На сегодняшний день твердое топливо на российском рынке представлено в большом ассортименте. Это:

дрова, в том числе евро (спрессованные хвойные или лиственные опилки),
гранулированные биопеллеты (спрессованные опилки, торф, отходы сельского хозяйства и т.д.);
уголь – все разновидности и фракции каменного и антрацит;
отходы деревообрабатывающего и сельскохозяйственного производства.

Для того, чтобы отопление было рентабельным, рекомендуется приобретать или изготавливать универсальный котел, который может функционировать на любом виде топлива

Если вы решили приобрести такое оборудование, обратите внимание на комбинированные котлы отопления, которые работают на альтернативных видах топлива, причем переключение осуществляется очень быстро и легко. Это могут быть следующие варианты:

электрические комбо;
твердотопливные комбо;
универсальные, использующие любые комбинации топлива.

Конструкция и принцип работы

Принцип работы такого котла относительно прост – снизу подтягивается холодный воздух, проходя через стенки камеры, он нагревается, поднимается вверх и обогревает помещение.

Фото 4 Делаем котел из подручных материалов

Необходимые материалы и инструменты:

труба 0,3-0,5 см;
металлический лист 0,5-0,8 мм;
уголки металлические;
арматура;
труба диаметром 25 см (можно использовать пустой газовый баллон);
сварочный аппарат и электроды;
болгарка;

Пошаговая инструкция по изготовлению

Процесс создания отопительного устройства достаточно прост и проходит в несколько последовательных этапов.

Вначале изготавливается корпус конструкции:

Две трубы большого диаметра (50 и 45 см) вкладываются друг в друга и соединяются с помощью металлического кольца.
Из заранее подготовленного листа вырезается круг металла диаметром 45 см, которым заваривается дно меньшей трубы, находящейся внутри конструкции. В итоге получаем бочку диаметром 45 см, с наваренной водогрейной рубашкой-контуром в 2,5 см шириной.
Внизу «бочки» прорезается прямоугольное отверстие. Высота — до 10 см, ширина — около 15. Оно будет использоваться в качестве дверцы зольника. Вваривается люк, устанавливается дверь с приделанными петлями и задвижкой.

Дверца зольника прорезается внизу
В верхней части контура режется прямоугольное отверстие для подачи твёрдого топлива. Размер подбирается индивидуально, главное условие — удобство загрузки дров. Вваривается люк. Устанавливается дверца, оборудованная петлями и задвижкой. Она делается двойной: между отдельными металлическими листами укладывается асбестовый слой, места прилегания уплотняются асбестовым шнуром. Благодаря таким манипуляциям снижаются теплопотери котла.

Размер должен быть достаточен для закладки дров
На верхнем уровне обустраивается выпускной патрубок, выводящий отработанные газы в дымоход.

К патрубку приваривается труба для вывода дыма
В двух местах (вверху и внизу) водяного контура привариваются патрубки диаметром 4–5 см, необходимые для подключения котла к дальнейшей отопительной системе. Нарезается резьба, для чего используется лерка.
Проверка сварочных швов, в случае надобности — устранение огрехов.

После создания металлического корпуса твердотопливного котла можно приступать к изготовлению и установке распределителя воздуха:

Воздухораспределитель может быть выполнен в виде блина с приваренными швеллерами

Вырезается металлический круг. Его диаметр должен быть на несколько сантиметров меньше внутреннего на котле. В центре круга режется круглое отверстие, по размерам соответствующее трубе воздухораспределителя (5–6 сантиметров).
В прорезанное отверстие вставляется металлическая трубка.
Снизу на «блин» навариваются швеллеры или уголки, расположенные в виде лопастей. При подходящей толщине лопастей, иногда используется крыльчатка от вентилятора.
Сверху приваривается небольшая петля. С её помощью можно поднимать и опускать распределитель. Также оборудуется заслонка, регулирующая интенсивность подачи воздуха в зону огня.
Монтаж воздушного распределителя к корпусу. Из металлического листа вырезается круг, диаметр которого равен внешнему корпусу. В центре режется отверстие 6–8 см. Нижняя часть воздухораспределителя вставляется в котёл, верхняя продевается сквозь проделанную дыру. После этого круг приваривается к котлу и в дальнейшем функционирует в качестве верхней крышки.

Количество лопастей и размеры могут меняться

Это один из простейших способов изготовления твердотопливного котла. Существуют усложнённые схемы, используемые в промышленных и бытовых моделях.

Достоинства и недостатки устройства

Преимущества твердотопливного оборудования:

высокий КПД (90%);
экономный расход угля;
надежность;
доступность, взаимозаменяемость топлива;
непритязательность к качеству сырья;
автономная работа.

В дальнейшем прибор можно дорабатывать, совершенствовать, чтобы повысить производительность и автоматизировать процессы. А если собрать его самостоятельно, получится сэкономить, ведь себестоимость материалов намного ниже среднерыночной цены готовой конструкции.

Недостатки:

крупные габариты;
необходимость соблюдать требования к организации котельной;
сложное устройство;
регулярное обслуживание.

Материал для монтажа теплообменника

Котёл своими руками можно сделать самостоятельно, если правильно подобрать материалы. Ответственно отнестись к выбору необходимо на стадии создания теплообменника. Процесс горения подразумевает высокую температуру, которая влияет на состояние металла.

Чугун

Именно потому современные строители редко используют чугун. Причин этому много и основными считаются:

Малый показатель КПД. Чугунный элемент котла практически не будет способен нагреть даже воду до нужной температуры.
Низкий показатель теплоотдачи. Чугунное изделие не способно максимально правильно отдать тепло в помещение. Вместо этого оно улетучивается в любое другое место.
Современная конструкция котла подразумевает минимальный вес готовой конструкции. Использование чугуна не позволит достичь требуемых характеристик.

Ярким примером станет чугунная секция батареи для отопления в доме, которая использовалась во времена СССР. Её площадь довольно мала и составляет примерно 0,25 м2. Для обеспечения качественного обогрева помещения, понадобится конструкция, которая равна по площади 3 квадратным метрам. Двенадцать отдельных частей батареи довольно велики и тяжелы, а теперь стоит только представить себе конструкцию котла.

Нагрузка на пол также учитывается в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия потребует сооружения специального фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, но не как самого теплообменника.

Сталь

Современным решением становится создание теплообменника котла на производстве с использованием специально закалённой и обработанной стали. К сожалению, в домашних условиях создать подобный материал не получится. Своими руками можно обработать стандартную сталь. Но, этот материал, уже при температуре горения в 400 градусов по Цельсию начинает поддаваться коррозии.

Единственным вариантом становится создание теплообменника котла из стали, но постепенное совершение нагрузки температуры. Его стоит постепенно разогревать, чтобы сталь прослужила длительный отрезок времени без необходимости замены.

Котёл с теплообменником из стали будет идеально передавать тепло в окружающее пространство, а не уносить его в трубу. Это позволяет говорить об отличном показателе коэффициента полезного действия. С другой стороны, возникает проблема: конструкция не должна слишком быстро охлаждаться. Если показатели упадут ниже 65 градусов по шкале Цельсия, то в трубе начнёт скапливаться конденсат из кислоты. Он способен повредить трубу кота за считаные часы. Исправить это упущение можно двумя способами:

Если котёл не мощнее 12 кВт, то в нём следует соорудить особый вентиль, который будет контролировать работу обратного процесса и подачи.
В случае увеличения мощности, необходимо создать специальный элеваторный узел. В этом случае работа котла будет подразумевать перегрев воды постоянно.

70 градусов по Цельсию

Котёл с элеваторным узлом имеет особую специфику работы, а именно обратную к технологии использования вышеописанного клапана. В процессе горения топлива, вода здесь нагревается до 120 градусов по шкале Цельсия. Благодаря давлению она не закипает. Должна повышаться температура горения, а во время обратного оттока воды она смешивается с горячей, тем самым повышая её показатели и снижая риск образования вредных отложений на трубах. Своими руками создать нечто подобное сложно.

Обязательным условием в обоих случаях, является монтаж системы котла с циркулирующей водой. Особенности строения подобного изделия с длительным горением позволяют соорудить его своими руками для домашних потребностей. В этом случае можно использовать насос воды, который будет питаться не от электричества, но от другого источника.

Выбор материала зависит от личных взглядов на конструкцию строителя. В некоторых случаях под рукой имеется только один металл, а потому остаётся работать с имеющимся материалом.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

Твердотопливные котлы;
Печи-камины;
Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

В топке разжигаются дрова до появления устойчивого пламени;
После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Обустройство системы отопления с теплоаккумулятором

Применение такого элемента в схеме с двумя котлами в одной системе отопления имеет несколько особенностей в зависимости от установленных агрегатов:

Теплоаккумулятор, газовый котел и приборы отопления образуют единую закрытую систему.
Твердотопливные котлы, работающие на дровах, пеллетах или угле, нагревают воду, тепловая энергия передается теплоаккумулятору. Он в свою очередь греет теплоноситель, циркулирующий по закрытому контуру отопления.

Для самостоятельного создания схемы отопления с двумя котлами необходимо приобрести следующее:

Отопительный котел.
Теплоаккумулятор.
Расширительный бачок соответствующего объема.
Шланг для дополнительного отвода теплоносителя.
Отсекающие краны в количестве 13 штук.
Насос для принудительной циркуляции теплоносителя в количестве 2 штуки.
Трехходовой клапан.
Водяной фильтр.
Стальные или полипропиленовые трубы.

Для подобной схемы характерна работа в нескольких режимах:

Преимущества и недостатки самодельных котлов

Все большую популярность приобретают дровяные котлы длительного горения, изготовленные своими руками, причиной тому являются очевидные достоинства таких агрегатов:

Продолжительность работы от одного заполнения топки дровами в 2 раза больше, чем у традиционных котлов, а от 1 загрузки угля – в 3 раза.
Простота конструкции позволяет изготовить котельную установку самостоятельно, что выйдет намного дешевле заводского аналога.
Возможность усовершенствования конструкции. Например, «законодатель мод» в этом направлении, бренд STROPUVA указывает в технических характеристиках рабочее давление в 1.6 Бар. Это невысокий показатель, усилив конструкцию, можно изготовить своими руками котел на твердом топливе рабочим давлением до 3 Бар.
Нетребовательность к виду топлива. В камеру сгорания можно класть дрова, уголь, опилки и прочие горючие отходы. Главное, обеспечить к нему доступ воздуха. К влажности древесины также нет особых требований.

Мастера–умельцы несколько упростили конструкцию, чтобы самодельные котлы длительного горения на угле или дровах можно было изготавливать в домашних условиях. Изменение касается способа подачи воздуха в топку. Складывающаяся телескопическая конструкция довольно сложна в изготовлении и требует дополнительных затрат.

Вместо нее ставят стальную трубу, длина которой на 300—500 мм больше высоты топки, приваривая в конце «блин» и рассеиватели воздуха. Другой конец просто торчит из крышки котла, на нем делают воздушную заслонку для регулировки подачи воздуха, поворачиваемую вручную. Вентилятор для нагнетания не используется, горение происходит за счет естественной тяги. Изменения в конструкции можно проследить, изучив чертежи котлов на твердом топливе, сделанных своими руками.

Недостатки самодельных котлов длительного горения во многом повторяют недоработки в конструкции заводских агрегатов. Но есть пути для их исправления:

Трудности в изготовлении цилиндрического корпуса. Без вальцовочного станка или хотя бы трубогиба очень сложно сделать круглый корпус из листового металла. Как вариант, мастера применяют для топки баллоны из-под пропана или трубы соответствующего диаметра. Это прибавит веса конструкции, поскольку стандартные трубы больших диаметров имеют толщину стенки от 5 мм. Для изготовления водяной рубашки лучше применить тонкостенные трубы.

Заводские котлы длительного горения затруднительно разжечь, загрузив камеру сгорания на четверть. Не всегда требуется длительная работа агрегата, иногда нужно немного протопить дом. Корпус котла круглый и высокий, через дверцу для загрузки очень непросто наполнить топку на четверть и разжечь. В самодельных агрегатах можно предусмотреть дополнительную дверцу посередине, не забывая о ее качественной герметизации.

В силу особенностей конструкции дровяные или угольные котлы длительного горения не рекомендуется загружать топливом «на ходу», надо дождаться полного сгорания предыдущей порции. Если во время работы поднять груз и открыть дверцу для закладки дров, то из нее повалит дым прямо в помещение. Вам придется закидывать дрова по-быстрому и кое-как, это неприемлемо. Недостаток лечится установкой теплоаккумулятора, который специалисты рекомендуют включать в обвязку любого твердотопливного котла.

В верхнем положении труба подачи воздуха самодельного котла будет торчать на высоту, равную высоте топки. Это следует предусмотреть, выбирая место для размещения водогрейной установки.

Стропува или Стропувоид собственными руками

Что же делать типичному человеку в данной ситуации, когда в его регионе есть либо не дешёвые Стропувы или Стропувоиды, либо их недорогие фальшивки?

Выход понятен – выполнить такие котлы тления на дровах (загрузка 24 часа) собственными руками, применяя оригинал для точного копирования.

Что будет для этого необходимо? Давайте разберем по пунктам:

Самое первое, нужно взять хорошие чертежи необычного котла, которых хватает на строительном форуме ФорумХаус. Схемы и приблизительные рисунки тут не подходят.

Второе, необходимо выучить механику необычного котла. Ведь собственно благодаря технологической идее в подобном котле горючее горит 4 часа и более.

Третье, нужно брать сталь даже лучше, чем у оригинала. Котловая сталь нескольких марок вам доступна, если вы живете рядом с большим городом – миллионником.

Ну, и в конце концов, стоит тщательно изучить несколько видео, где умельцы делают котлы тления собственными руками для закладки дров на 24 часа и более.

Дровяные котлы тления для дома собственными руками — фотоВзгляните, какие можно создать котлы тления на дровах для дома собственными руками — фото на данной странице показывают несколько.

Твердотопливный пиролизный котел собственными руками — чертежиЕсли у вас есть желание выполнить твердотопливник долгого горения собственными руками, чертежи и схем на данной странице вам в этом смогут помочь.

Отличные твердотопливные котлы долгого горения для дома – ТОП 5Собственно, отопительные твердотопливные котлы долгого горения для нас, застройщиков, не в новинку. Если бы лет 20 назад мне.

Отопительные котлы тления с гидроконтуром для домаИтак, мы с вами различаем следующие котлы отопления для дома долгого горения — с гидроконтуром и с конвективным нагревом.
