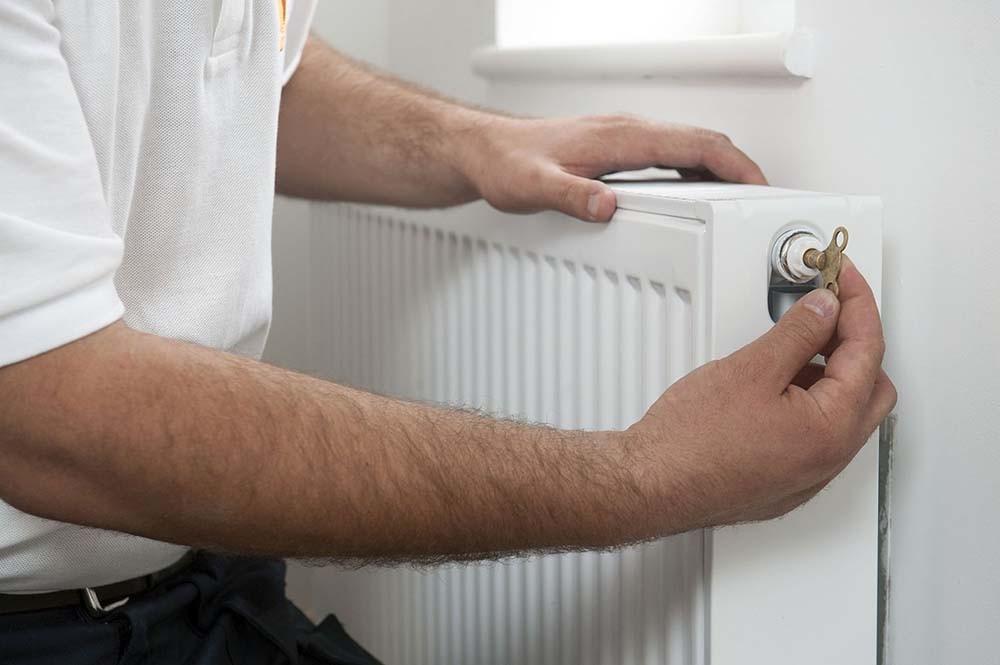

Как убрать воздух из системы отопления

Причины спада давления

Давление в отоплении можно распределить на три основных вида. Статистическое — показывает силу давления теплоносителя обогрева на систему. Динамический — показывает силу с которой вода давит на конструкцию внутри системы во время движения. Максимальное давление во время работы системы ни в коем случае не должно быть превышено это может повлечь за собой поломку значительного характера.

Взрыв котла отопления

Скачки в показаниях давления — это разница зон в которых всасывается вода к месту ее нагреванию, а именно месту подачи.

Схема системы отопления

Отключение электричества

Самая банальная и распространённая причина — отключение электричества в вашем доме. Попросту система не работает и датчик показывает ноль. Решение более чем элементарно, если в вашем жилье часто отключают свет, установите дополнительно альтернативный источник энергии. Конечно, если это случается редко и ненадолго, в этом нет смысла просто подождите пока включат свет. Но будьте осторожны, длительное отсутствие питания, может повлечь за собой размораживание отопительных радиаторов. Что, в свою очередь, приводит к дорогостоящему ремонту или к замене большинства комплектующих системы.

В то же время проверьте сколько атмосфер давления показывает датчик. Нормальным считается две атмосферы, если этот показатель превышен может произойти разгерметизация, что приводит поломкам. Во время подачи воды в систему показатель должен быть минимальным, а именно полторы атмосферы ведь при нагреве оно будет увеличиваться.

Датчик показателей давления

Протечка

Другой причиной падения давления в системе может быть протечка. Тогда датчик давления показывает ниже положенного уровня, внимательно осмотрите конструкцию. Для предотвращения такой ситуации рекомендуется проверять систему на наличие ржавых потеков, которые сообщает о том, что некоторые соединительные запчасти, нужно заменить, не дожидаясь конкретных поломок. Но если обнаружилась протечка, даже самая незначительная, ее нужно устранит для нормальной работы. Это можно сделать своими руками, не вызывая мастера.

Найти место поломки несложно, достаточно взять бумажную салфетку и прикладывать ее в места соединений и сгона. Место где салфетка намокнет — протекает. Зачастую протекание мало и под системой вы не обнаружите лужу, но в то же время давление в котле сильно падает. Ко всеобщему счастью, отремонтировать поломку достаточно несложно.

Место протечки

Сбой настроек котла

Еще одной причиной падения давления в системе отопления может быть сбой настроек в расширительном баке, он предотвращает слишком сильный напор в ней. Бак нормализует давление, увеличивая или уменьшая его. Такие баки пытаются не дать подняться давлению выше двух атмосфер. Если вы проверили все и убедились в том, что система не протекает. Проверьте настройки в расширительном баке. Принцип его работы несложный. При нагреве вода расширяется, излишки поступают в специальный бачок и выводятся с него по надобности.

Достаточно легко понять является ли расширительный бак основной причиной падения давления в системе. Когда вода нагревается в баке происходит аварийное понижение, давления используя специально предусмотренный для этого регулировочный клапан. Как вы думаете, а что произойдет если температура в системе снизится? Правильно, в баке давление упадет ниже нормы. Для восстановления, в первую очередь, ознакомьтесь с техническими характеристиками бака, в них прописывают рекомендуемый уровень.

Устранение неисправностей

Далее, не составит труда отрегулировать систему, следуя несложным инструкциям:

  • полностью перекройте краны в системе как на подачу, так и на обротку;
  • полностью слейте воду используя штуцер котла;
  • от воздуха в расширительном баке нужно избавиться, применив ниппеля;
  • используя насос для автомобилей, поднимаете давление до 1,5 бар, если заметили течь воды из штуцера не волнуйтесь, такое бывает. Подставьте ёмкость.
  • еще раз спустите воздух;
  • если шланг от котла еще не отсоединен — сделайте это, что позволит вам избавиться от оставшейся воды. Когда система будет опустошена, подсоедините на место шланг;
  • теперь увеличиваете давление в баке согласно рекомендациям;
  • перекройте выведение воды, используя штуцер;
  • краны поставьте в исходное положение, и система заполнится водой.

Продувка системы

После того как система заполнится, включите котел. Если вы внимательно следовали инструкциям стрелка на манометре должна находится в зеленой зоне, это значит, что давление системы в пределах нормы. Теперь вы знаете почему падает давление в системе отопления и как с этим справится.

Открытая система отопления.

Наиболее простой при монтаже и обладающий приемлемой эффективностью тип сети. К тому же отличается достаточно низкой ценой.

Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.

Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:

  1. Подача горячего теплоносителя из котла во все приборы.
  2. «Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.

Схема открытой системы теплоснабжения

В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.

В состав простейшей однотрубной системы открытого типа входят следующие части:

  • Котёл для нагревания теплоносителя.
  • Приборы отопления (батареи)
  • Расширительный резервуар открытого типа
  • Трубопровод

В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.

Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.

Циркуляционный насос в системе отопления

Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:

  • При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
  • Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.

При обустройстве открытой системы отопления нужно учитывать следующее:

  • Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
  • Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
  • Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
  • Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.
  • В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.

Как образуется

При неграмотном заливе теплоносителя (например, с верхней точки) образуется турбулентность: вода стремится вниз, а воздух — вверх. В процессе движения жидкость вытесняет воздух, если есть подходящие неровности внутренней поверхности, он останавливается в них. Постепенно объем застрявшего воздуха растёт.

Почему важно вовремя избавиться

Даже небольшое количество воздуха в системе крайне нежелательно, хотя плюс можно найти и здесь: появление пробки — сигнал о неисправности в системе. Но неприятностей намного больше:

  • слабый прогрев радиаторов или его отсутствие;
  • шумы, вибрации — создают ощутимый дискомфорт;
  • сочетание воздуха и горячего теплоносителя ведёт к возникновению нежелательных химических процессов, что приводит к дополнительным наслоениям на внутренних поверхностях;
  • часть химических процессов влечёт за собой повышение кислотности внутри системы, что создаёт условия для коррозии;
  • если в системе действует циркуляционный насос, то его работа может пойти вхолостую, это приведёт к поломке.

Методы устранения воздушных пробок

Удаление пробок с помощью установленного воздухоотводчика

Перед тем как убрать воздушную пробку в отоплении нужно выяснить ее свойства. Главным из них является плотность, которая всегда будет ниже, чем такой же показатель воды. Соответственно жидкость будет вытеснять воздух вверх и по направлению циркуляции.

Следовательно, для удаления завоздушенности нужно обеспечить выход пара. Для этого следует установить специальные устройства — воздухоотводчики и краны Маевского. Они работают по принципу обратного клапана. При превышении определенного показателя давления, на седло клапана воздействует пар. Шток приходит в движение, высвобождая воздух из радиатора или трубы. После нормализации давления под действием пружины шток занимает старое положение.

Почему в системе отопления может накапливаться воздух?

Несмотря на герметичность и серьёзные защитные меры в современных отопительных системах, они регулярно заполняются газом.

Вот самые распространенные причины:

  • при проектировании трубопроводов было допущено нарушение угла наклона;
  • отдельные элементы отопительной конструкции неплотно соединяются друг с другом;
  • сбой работы воздухоотводчика;
  • распространение коррозии повлекло проблемы с герметизацией;
  • вода слишком быстро поступает в трубопровод, что привело к образованию микропузырьков, скапливающихся внутри конструкции;
  • последствие ремонта, во время которого произошла непредвиденная разгерметизация, а соответственно и проникновение воздуха.

Причины возникновения воздушных пробок

Термограмма как один из способов обнаружения воздушных пробок

Сформировавшаяся воздушная пробка в батарее отопления может возникнуть по ряду причин. Основной из них является утечка теплоносителя. Даже небольшое уменьшение объема воды в системе влечет за собой образование воздушных прослоек в трубах и радиаторах.

Кроме этого, не нужно забывать, что вода характеризуется степенью насыщения кислородом. Во время нагрева происходит не только расширение, но и выделение пара. Он может концентрироваться в верхних точках магистрали. Чаще всего воздушная пробка в радиаторе отопления формируется именно из-за этого. После остывания теплоносителя его объем уменьшается, образовавшееся пространство занимает воздух. Во время эксплуатации системы во избежание появления этих явлений нужно придерживаться следующих рекомендаций:

  • Соблюдение уровня расположения труб и отопительных приборов. Даже небольшой перекос батареи поставит перед собственником вопрос — как выгнать воздушную пробку из системы отопления;
  • Использование элементов системы, материал изготовления которых не пропускает молекулы кислорода. Наиболее распространенной ошибкой является монтаж труб из сшитого полиэтилена без защитной оболочки;
  • Соблюдение режимов работы отопления. Это относится как к температурному графику функционирования, так и к давлению. Для этого следует монтировать на ответственных участках магистрали манометры и термометры;
  • Для закрытых систем рекомендуется монтаж автоматической подпитки теплоносителем. В случае убывания даже небольшого количества воды вследствие протечки или испарения этот механизм добавит нужный объем теплоносителя автоматически.

Но как пробить пробку в отоплении если она уже сформировалась? Сначала нужно найти. Явным признаком ее появления будет резкое снижение температуры в определенном месте трубопровода или радиатора. Также появятся характерные звуки — бульканье и перетекание жидкости. Несильное постукивание поможет найти точное месторасположение дефекта. В этом месте металл будет создавать чуть более высокие звуки, чем при полном заполнении водой.

Причины наличия воздуха в системе

Специалисты выделяют несколько основных причин скопления воздуха в системе центрального отопления: растворенные в воде газы, неправильное наполнение системы, диффузия и недостаточная герметичность.

Вода (из водопровода или колодца) в обычном своем состоянии содержит в больших количествах не только соединения кальция и магния, но и растворенный кислород. Наполняя такой водой систему отопления, вы автоматически добавляете в нее и воздух. Количество растворенного кислорода зависит от давления и температуры воды. Чем выше давление воды (что как раз характерно для водопровода), тем больше в ней растворенного кислорода, который затем выделяется из воды в систему.

Схема двухтрубной лучевой горизонтальной разводки системы отопления.

Неправильное наполнение системы водой является одной из самых распространенных причин образования воздушных пробок в системах отопления. Многие не знают, что вода должна заливаться медленно с одновременным удалением воздуха из радиаторов. Если же заливать воду слишком быстро, то возникают воздушные пузырьки, которые попадают в систему и вызывают ее завоздушивание. Добавление жидкости в системе должно соответствовать принципу: чем разветвленнее отопительная сеть, тем медленнее необходимо ее заполнять. Как показывает практика, оптимальным является наполнение в течение часа системы одного этажа.

Еще одной причиной воздушных пробок является диффузия. Диффузия – это физический процесс, заключающийся в проникновении молекул одного вещества между молекулами другого. В данном случае имеется в виду то, что полиэтиленовые или полипропиленовые трубы, которые используются в системах отопления, пропускают кислород из воздуха. Чтобы избежать этого, все трубы должны быть покрыты специальным антидиффузионным покрытием, которое не позволяет кислороду проникать в систему отопления.

Наконец, отопительная сеть просто может быть негерметичной, а потому воздух проникает в трубы через неплотные соединения.
Чем грозит скопление газов системе отопления?

Схема работы регистров отопления.

Наличие газов в системе может привести к различным проблемам, таким, как холодные и шумные радиаторы, быстрый износ циркуляционного насоса и коррозия оборудования.

Наиболее часто встречаемая проблема, связанная с наличием в системе газов, – это завоздушенные радиаторы. Из-за наличия в радиаторах отопления воздушных пробок возникает их неравномерный прогрев, что можно определить на ощупь. Если нижняя часть радиатора горячая, а верхняя – холодная, значит, в ней присутствует воздушная пробка. Тепловая эффективность таких радиаторов снижается, что приводит к снижению температуры в помещении. Чаще всего от завоздушивания страдают радиаторы на верхних этажах и те, которые расположены ниже распределительной сети. При этом от радиаторов, в которых образовалась воздушная пробка, идет постоянный шум и клокотание, что неприятно для слуха.

Схемы обвязки котлов.

Воздух в системе отопления не только снижает эффективность и срок службы радиаторов, но также влияет на износ циркуляционного насоса. В насосах, используемых в отопительных сетях, роль смазки выполняет проходящая через них вода. Если же вода перемешана с пузырьками воздуха, возникает так называемый эффект сухого трения. При этом не только происходит более интенсивный физический износ подшипников насоса, но также выделяется дополнительное тепло, которое влияет на вал и скользящие кольца насоса, что тоже снижает срок его службы. Перед тем как запустить насос после долгого перерыва, необходимо удалить из труб и радиаторов максимальное количество скопившихся газов.

Наличие в воде растворенного кислорода в сочетании с гидрокарбонатами магния и кальция приводит к образованию углекислого газа, который является агрессивной средой для многих материалов с точки зрения коррозии. И если завоздушенность радиаторов определяется довольно быстро, то коррозия проявляется через определенное время, нанося за это время ущерб отопительному оборудованию.

Проверка герметичности

Чтобы отопление было надежным, после установки его проверяют на герметичность (испытывают давлением).

Провести это можно сразу на всей конструкции или ее отдельных элементах. Если проводится частичное испытание давлением, то после его окончания нужно проверить всю систему в целом на наличие протечек.
Вне зависимости от того, какая система отопления установлена (открытая или закрытая), последовательность работ будет практически одинаковой.

Подготовка

Пробным считается давление, в 1,5 раза превышающее рабочее. Но этого недостаточно, чтобы полностью обнаружить утечку теплоносителя. Трубы и муфты могут выдержать до 25 атмосфер, поэтому и проверку системы отопления лучше проводить под таким давлением.

Соответствующие показатели создают ручным насосом. Воздуха в трубах быть не должно: даже малое его количество исказит показатели герметичности трубопровода.

Наивысшее давление будет в самом низком месте системы, там устанавливают монометр (точность отсчета 0,01 МПа).

1 этап — испытание в холодном виде

В продолжение получаса в заполненной водой системе увеличивают давление до начальных показателей. Делают это два раза, через каждые 10-15 минут. Еще полчаса падение продолжится, но без превышения отметки 0,06 МПа, а по прошествии двух часов – 0,02 МПа.

В конце проверки трубопровод осматривают на наличие протечек.

2 этап — горячая проверка

Первый этап успешно завершен, можно приступать к проверке герметичности в горячем виде. Для этого подключают прибор отопления, чаще всего это котел. Устанавливают максимальные рабочие показатели, они не должны быть больше расчетных значений.

Дома предварительно прогревают не меньше 72 часов. Испытание пройдено, если не обнаружено утечки воды.

Трубопровод из пластика

Пластиковая отопительная система проверяется при одинаковой температуре теплоносителя в трубопроводе и окружения. Изменение этих значений приведет к росту напора, но на самом деле в системе есть утечка воды.
Полчаса давление выдерживают в значении, в полтора раза превышающем нормативное. Если необходимо, его слегка подкачивают.

Через 30 минут резко понижают давление до показаний, равных половине рабочего, и удерживают их полтора часа. Если показатели начали расти, значит, трубы расширяются, конструкция герметична.

Часто мастера при проверке системы несколько раз делают перепад давления, то повышая, то снижая его, чтобы это напоминало обычные, повседневные условия работы. Такой способ поможет выявить негерметичные соединения.

Проверка воздухом

Многоэтажные дома проходят испытание герметичности осенью. Вместо жидкости в таких случаях могут применять воздух. Результаты проверки отличаются небольшой неточностью из-за того, что происходит сначала нагрев воздуха при сжатии, затем его охлаждение, что способствует падению давления. Увеличить этот параметр помогут компрессоры.

Последовательность проверки системы отопления проводят следующим образом:

  1. Конструкцию заполняют воздухом (пробные показатели — 1,5 атмосферы).
  2. Если слышится шипение, значит, есть дефекты, давление снижают до атмосферного и ликвидируют недостатки (для этого используют пенящееся вещество, его наносят на места соединений).
  3. Трубопровод опять заполняют воздухом (давление – 1 атмосфера), держат 5 минут.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

  • статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
  • динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
  • рабочее, получается путем сложения двух видов давления — статического и динамического;
  • избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
  • номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
  • максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
  • опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

  • Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
  • Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
  • Рабочее. Включает два вышеуказанных варианта.
  • Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
  • Номинальное. То, которое указал производитель в документации к конкретной модели.
  • Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
  • Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

  • Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
  • Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
  • Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

  • Воздействие теплоносителя на стенки элементов сети отопления;
  • Высота заложения труб, подвешивания радиаторов и котлоагрегата;
  • Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

  • Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
  • Место установки оборудования, протяженность контура;
  • Этажность дома;
  • Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

  1. Наличие утечек в трубопроводе;
  2. Нарушение работы котла, трещины на поверхности теплообменника;
  3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Закрытая система отопления: различия от открытой.

Схема закрытой системы отопления

Данная сеть включает в себя следующие элементы:

  • Котёл для нагрева теплоносителя
  • Воздухоотводный клапан

  • Термостатический клапан
  • Отопительные приборы (батареи, тёплый пол и т.д.)
  • Трубы
  • Расширительный резервуар закрытого типа, то есть герметичный от окружающей среды

  • Балансировочный клапан
  • Вентиль шаровой
  • Манометр
  • Соединительные элементы

Циркуляционный насос в закрытой системе отопления

В данной системе вмонтирован насос, для облегчения циркуляции жидкости. Подобная схема исключает большое количество минусов, которые присутствуют в открытом теплоснабжении.

Перепад давления

Чтобы отопительная система нормально выполняла свои функции, перепад давлений, представляющий собой разность между его величинами на подаче и обратке, должен быть определенной и постоянной величины. В числовом выражении он должен быть в пределах от 0,1 до 0,2 МПа.

Отклонение параметра в меньшую сторону свидетельствует о сбое в циркуляции теплоносителя по трубам. Колебание в сторону увеличения показателя — о завоздушивании отопительной системы.

В любом случае нужно искать причину изменения, иначе отдельные элементы могут выйти со строя.

Если давление упало, то проверяют на наличие утечек: отключают насос и наблюдают изменения статического давления. Если оно продолжает снижаться, то ищут место повреждения путем последовательного выведения из схемы разных участков.

В случае, когда статический напор не меняется, то причина кроется в неисправности оборудования.

Стабильность перепада рабочего давления изначально зависит от проектировщиков, от выполненных ими расчетов по гидравлике, а затем правильного монтажа магистрали. Нормально функционирует отопления многоэтажки, при монтаже которого учтены следующие моменты:

  • Подающий трубопровод, за редким исключением, находится вверху, обратный внизу.
  • Разливы выполнены из труб сечение от 50 до 80 мм, а стояки и подвод к батареям — от 20 до 25 мм.
  • В отопительную систему в байпасную линию насоса или перемычку, соединяющую подачу и обратку врезаны регуляторы, гарантирующие, что даже при резких перепадах давления завоздушивание не появится.
  • В схеме теплоснабжения присутствует запорная арматура.

Идеальных условий эксплуатации отопительной системы не существует. Всегда есть потери, снижающие показатели давления, но все же они не должны выходить за пределы регламентированными Строительными нормами и правилами РФ СНиП 41-01-2003.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Стандарты по строительству
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
