Установка газового котла в частном доме: схема подключения, как установить, нормативы, требования + правила

Техобслуживание

Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ:

Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).
Обследование терморегуляторов на напольных котлах.
Промывка или замена фильтрующих элементов.
Ревизия форсунок, проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.
Контроль тяги в дымоходе.
Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.

Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.

Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.

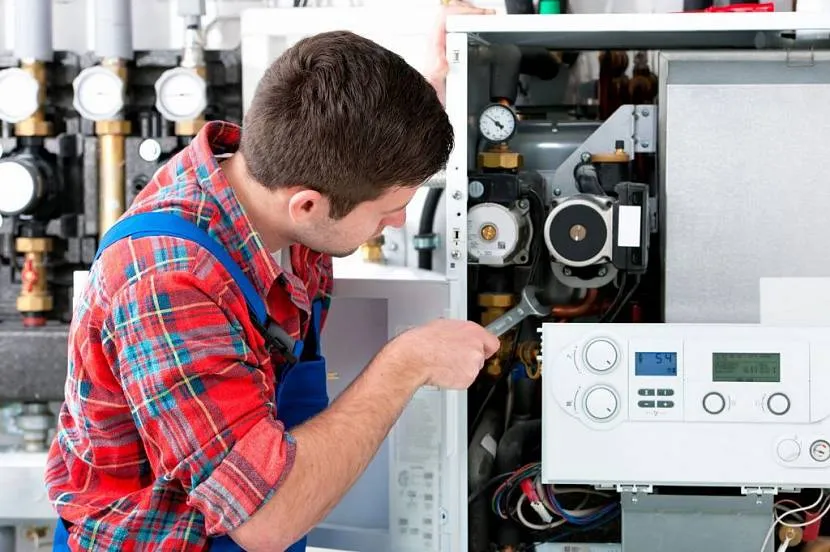

Ремонт и обслуживание газового оборудования Источник sanmaster62.ru

Расчет мощности котла

Часто при установке просто рассчитывают мощность газового котла, как 1 кВт на 10 м2 площади жилого дома +15% как резерв, предназначенный для пиковых нагрузок. Но более целесообразно подсчитать необходимую производительность оборудования по формуле:

MK=S×UMK/10,

В которой принимается:

MK – требуемая мощность котла;
S – общая площадь дома;
UMK – удельная мощность прибора.

UMK – используется в расчете в виде коэффициента, он изменяется в зависимости от места размещения жилого дома, в России это:

Юг – 0,7-0,9;
Средняя полоса – 1,0-1,2;
Зоны с резко континентальным климатом — 1,2-1,5;
Дальний восток и север страны – 1,5-2,5.

Эта формула подходит для 1 этажных зданий, построенных в соответствии со СНиПами. Для сооружений по индивидуальным проектам мощность котла находят по другой формуле:

MK=Qt×Kz,

В которой принимается:

Qt – теплопотери здания, кВт;
Kz — коэффициент запаса около 15-25%.

Теплопотери здания находят по формуле:

Qt=V×Pt×k/860,

В которой принимают:

V – объем помещения;
Pt – разница внутренней и наружной температур;
K – коэффициент рассеивания, меняется в зависимости от теплоизоляции и конструкционных материалов дома.

Коэффициент рассеивания равен:

Здания из древесины без теплоизоляции – 3,0-3,5;
Кирпичные постройки в один кирпич, неутепленной кровлей и простыми окнами – 2,0-2,9;
Из двойной кирпичной кладки, кровлей утепленной минеральной ватой и с установленными двойными окнами – 1,0-1,9;
Теплоизоляция чердака и наружных стен проведена пенополистиролом, установлены металлопластиковые окна с двойным стеклопакетом – 0,6-0,9.

Принцип работы газового котла

Конструктивно газовый котёл состоит из следующих элементов:

газовой горелки;
теплообменника;
насоса;
расширительного бака;
автоматики;
вентилятора;
системы безопасности;
термометра;
манометра;
газового клапана;
воздухоотводчика.

Газовый котёл состоит из множества элементов. Каждый из них очень важен для бесперебойной работы агрегата

При включении устройства в сеть загорается газовая горелка. Она нагревает теплообменник, в котором находится вода, масло или антифриз (в зависимости от того, чем отапливают дом). Насос создаёт рабочее давление, под действием которого теплоноситель постоянно циркулирует по трубам и отдаёт тепло в помещение через поверхность радиатора. Далее остывший теплоноситель сливается обратно в котёл. Так в общих чертах работает газовая система отопления.

Нормы и правила установки настенного котла на газе

Поскольку любые мелочи при проведении монтажа отопительной системы могут обернуться тяжелыми последствиями, законодательно прописывает строгие правила установки газового оборудования. Они касаются расположения котла внутри помещения, отделки стен и установки самой системы отопления.

На какой высоте вешать газовый котел на стену

Существует и указания к тому, на какой высоте вешать газовый котёл на стену. Наименьшая высота установки котла – от 80 см от пола. Оптимальная же высота конструкции 1 – 1,2 м над поверхностью пола.

Пожарная безопасность при монтаже навесного котла

Монтаж настенного газового котла в деревянном доме требует соблюдения строгих правил противопожарной безопасности:

Закрытые теплогенераторы могут быть установлены в любой нежилой комнате дома.
Для установки котла на чердаке необходима хорошая теплоизоляция.
Котельная должна быть огорожена огнеупорными перегородками.
Двери должны открываться наружу.
Желательно оснастить помещение пожарной сигнализацией.

Как и чем отделать стены за газовым котлом

Все поверхности, включая пол, потолок и стены должны быть облицованы негорючими материалами. Это могут быть асбестовые плиты, закрытые нержавеющей или оцинкованной сталью. Эти же правила действуют и для напольных теплогенераторов.

В деревянном доме стена должна быть закрыта базальтовым уплотнителем, толщина которого должна быть не менее 50 мм. Снаружи такой утеплитель закрывается стальными листами.

Где ставить

Установить настенный газовый котел разрешается в нежилых комнатах дома или отдельной котельной. Обычно для этого выбирают коридор или кухню. В подвале можно ставить только теплогенератор с закрытой камерой сгорания.

Требования к кухням на которых устанавливается котёл, работающий на газе

Если котёл устанавливается на кухне, то обязательным условием является наличие на неё большого окна, выходящего на улицу, а также системы вентиляции.

Площадь помещения обязательно должна превышать 7,5 кв.м. кухня не должна использоваться в качестве жилой комнаты. Обязательно наличие двери.

Котёл может быть вмонтирован в специальный короб, который будет замаскирован под один из шкафчиков. Но этот вариант возможен не во всех случаях. Другой вариант установки – украсить котёл декоративной панелью из негорючих материалов.

Как пристраивать котельные

Пристроенные котельные, как правило, находятся в изолированном помещении в отдельной пристройке к дому или даже отдельно стоящие. Такой вариант расположения газового оборудования является наиболее безопасным. Кроме того, в отдельной пристройке разрешается устанавливать котёл любой мощности, в то время как внутри жилого дома мощность газового оборудования строго ограничена.

Отдельная котельная соединяется с жилыми помещениями с помощью инженерных коммуникаций. К ним проводится теплотрасса, газо- и водопровод, электричество.

Как устанавливать колонку

Перед тем как подключить прибор, осмотрите помещение. Объективно оцените возможность установки газового оборудования в доме.

Проверьте соответствие помещения нормам СНиП (высота потолка, площадь и так далее);
Правильно подберите колонку. Она должна подходить к вашей системе водо- и газопровода. Если у вас случаются перебои с давлением, а вы купите мощную технику, то стабильной работы можно не ждать;
Самостоятельный монтаж проводится на метизы, которые идут в комплекте. Если таковых нет, то используются дюбели размером 10 мм;
Подключение к газу выполняется в последнюю очередь и проводится специалистами.

Организация дымохода

Установить трубы для отвода продуктов сгорания несложно. Если в доме есть дымоход с нормальной тягой, придерживайтесь следующих правил:

От патрубка нагревателя до входа в дымоход труба не должна поворачиваться более трех раз;
Нельзя подключать к одному отводу два устройства (например, патрубки колонки и турбированного газового котла);
Запрещено перекрывать вывод дымохода антеннами, флюгерами;
Важно соблюдать герметизацию труб при наращивании.

Есть два способа выполнить монтаж без дымохода:

Подготовьте трубу из стали или асбеста. В месте отвода над колонкой проделайте сквозное отверстие. Нужно подсоединить трубу к патрубку прибора и вывести наружу. Труба должна возвышаться над крышей дома на 50 см, общая высота составляет не менее 5 метров.

Выберите модель закрытого типа. Благодаря наличию закрытой камеры сгорания им не нужен дымоход. Горизонтальная труба выводится на улицу через отверстие в стене. Это называется коаксиальный дымоход. Внутри находятся вентилятор и две трубки. Вентилятор выталкивает продукты сгорания по одной трубе, а по другой поступает воздух для горения.

Ход работы

Документы собраны, место установки выбрано. Приступаем к монтажу:

Просверлите два отверстия для крепления, следуя разметке;
Закрепите колонку дюбелями или креплениями, которые идут в наборе;
Подведите газовый шланг ко штуцеру на корпусе. Он отличается от водных патрубков по диаметру;
Для организации водопровода от коллектора сделайте отдельный отвод на колонку. Так удастся избежать перепадов давления в системе, и напор горячей воды будет стабильным. К штуцерам подводятся гибкие шланги длиной не более 2,5 метра;

Используйте гофрированную или стальную трубу — подключите ее к патрубку корпуса и дымоотводу. Все щели изолируйте герметиком — можно использовать шпаклевку или асбест.

Подключение к газовой магистрали лучше доверить специалисту. По окончании работ можно проверить исправность техники. Откройте газовый вентиль, помажьте соединения мыльным раствором, чтобы исключить протечку. Откройте смеситель на подачу горячей воды. Если пошел горячий поток, значит, установка прошла успешно.

Мы привели порядок проведения работ. Действовать самостоятельно или обратиться к мастеру — решать вам. Во всяком случае, не забывайте об актуальном законодательстве и технике безопасности.

Как проводить профилактическое техобслуживание.

Проверяйте и смазывайте краны наружного и внутреннего газопровода.
Осматривайте терморегуляторы в напольных котлах.
Промывайте или меняйте фильтрующие элементы.
Следите за форсунками, плотностью прилегания дверцы, запальником на напольных котлах.
Препятствуйте образованию наледи у коаксиальной трубы на настенных котлах в зимний период.
Своевременно заменяйте изношенные детали.

Грамотный профилактический осмотр позволяет улучшить ресурс оборудования и снизит потребление газа.

У вас остались вопросы по монтажу газовых котлов? Специалисты компании TeploMoskva помогут вам определиться с оборудованием, рассчитают его оптимальную мощность и качественно установят смонтируют систему отопления «под ключ». Доверяйте свой комфорт и безопасность профессионалам!

Можно ли провести установку своими руками?

Если вы приняли решение выполнять все работы самостоятельно, то обязательно учитывайте, что это дело весьма сложное, непростое и требующее определенных навыков. Мастера, которые предлагают свои услуги по установке такого рода оборудования, в обязательном порядке должны проходить обучение, после окончания которого они становятся сертифицированными специалистами. Но не секрет, что человеку, который настроен сделать все качественно и на совесть, по силам абсолютно все. Благодаря наличию схем руководства обустройство газовых котлов, а также проведение различных коммуникаций в частном доме предоставляет возможность самостоятельно и без какой-либо помощи справляться с поставленной задачей. Это особенно актуально в тех ситуациях, когда бюджет строительных или ремонтных работ ограничен и не подразумевает дополнительных трат.
Устройство настенного котла

Монтаж прибора

Как видно, перед тем как установить газовый котел в частном доме, владельцу недвижимости предстоит выполнить довольно большой объем работы. В ходе его реализации потребуется утвержденная схема установки газового котла в частном доме, регламентирующая все дальнейшие действия со стороны монтажников.

Главной отличительной особенностью настенных отопителей являются их компактные габариты.

Если обычный напольный котел нужно устанавливать на специальную подушку и при этом позаботиться о выделении достаточного количества свободного места вокруг прибора, то настенный аналог можно установить над другими бытовыми устройствами.

Главное, соблюдать некоторые требования

Одно из них оговаривает особенности навешивания прибора — важно чтобы от наружных стенок корпуса котла до других приборов и предметов интерьера было не менее 200 мм свободного места. При этом рядом не должны находиться воспламеняющиеся предметы, дверные проемы и окна

Также заранее следует подготовить источник электропитания — розетка должна располагаться возле отопителя, в противном случае собственнику придется использовать переноску.

Когда место установки котла одобрено, собственник должен проверить комплектацию прибора. В стандартном варианте она представлена следующими элементами:

кронштейны;
приспособления для монтажа;
монтажный шаблон;
инструкция пользователя.

Перед тем, как произойдет установка газовых котлов в частном доме цена которой составляет ориентировочно от 5 до 15 тысяч рублей, собственнику предстоит промыть все трубки и шланги, засорившиеся во время сборки и транспортировки котла.

Когда начинается монтаж газового котла в частном доме цена которого зависит от многих факторов, важно правильно выбрать высоту для засверливания кронштейнов. Рекомендуется поднимать котел от пола на высоту от 80 до 160 см

Когда планки установлены на стену, на них навешивается котел. Перекос устройства не допустим, поэтому необходимо взять строительный уровень или лазерную указку, и удостовериться в том, что котел навешен ровно.

Далее следует подключение трубопроводов к соответствующим патрубкам котла. На подачу воды желательно установить фильтр, оборудованный запорной арматурой. Также следует подключить к котлу трубопровод. Обязательно стоит использовать для этого металлические трубы и паронитовую прокладку.

Непосредственный запуск котла производиться представителями специальных служб, которые удостоверятся в правильности монтажа прибора и дадут добро на его полноценное использование.

Правила монтажа системы отопления

Лучше всего доверить задачу монтажа газового оборудования квалифицированным специалистам, которые смогут выполнить необходимые работы правильно, в полном соответствии с современными нормами законодательства, сделают безопасную и функциональную систему для вашего дома. Иногда можно выполнить монтажные работы и своими силами, но для этого придется получать персональное разрешение от представителей контролирующих организаций, но даже в этом случае приемку и испытания установленного котла должны осуществлять профессионалы.

Перед началом монтажа нужно убедиться в приобретении всего необходимого оборудования и комплектующих, для этого следует повторно изучить подготовленный проект на монтаж и техническую документацию на устанавливаемый котел. После этого напольный прибор устанавливается на прочную поверхность, идеальным основанием для монтажа является бетонная стяжка, покрытая металлическим листом или керамической плиткой. Такой пол нужен не только под самим котлом, но и на всем предтопочном пространстве – около 40-50 см в передней части котла.

Устройство устанавливают на основание таким образом, чтобы оно прочно опиралось на поверхность всеми ножками. Нестабильная установка может привести к неправильной работе устройства.

При установке необходимо соблюсти следующие требования:

расстояние от поверхности котла до потолка – от 1,2 м;
расстояние от котла до незащищенной стены – от 32 см;
расстояние до закрытой металлическим листом стены – от 26 см;
расстояние от дымовой трубы до незащищенной стены – от 50 см;
расстояние от дымовой трубы до защищенной стены – 25 см;

Для монтажа настенных котлов в стену монтируют специальные кронштейны или крепежные планки, входящие в комплект устройства. Монтаж необходимо выполнять на высоте от 1 до 1,6 м до пола. Устанавливать кронштейны и планки нужно по строительному уровню, чтобы котел подвешивался точно по вертикали и горизонтали. На установленные крепления вешается прибор.

Далее котел подключают к установленному дымоходу через специальный патрубок (крепление патрубка к трубе должно быть герметичным без зазоров). После через систему водоснабжения трубопровод отопления заливают воду (перед входом в котел на трубе монтируют фильтр грубой очистки и запорные краны по обеим сторонам от него). Обеспечить герметичность и правильную работу системы самостоятельно очень сложно, потому мы еще раз рекомендуем обращаться к профессионалам для монтажа устройства.

Что следует сделать перед тем, как покупать газовый котел?

Прежде, чем покупать напольный газовый котел, следует выяснить, можно ли вообще установить такой агрегат в Вашем доме. Поэтому в газовую службу пишется заявление на получение технических условий и разрешения эксплуатировать агрегат. В нем обязательно проставляется объем газа, который Вы предполагаете потребить за год.

Документ рассмотрят, и заявитель получит разрешение на монтаж вместе с Техусловиями либо отказ с подробным объяснением.

Следующий этап подразумевает составление проекта будущей установки. Он разрабатывается с учетом всех характеристик будущего газового котла. Выполняется он на основе готовых техусловий и разрешения. В документе должны быть схемы подключения оборудования и прохода внутри дома от места подключения газовых коммуникаций.

Обратите внимание! Разрабатывать проект установки котла должна компания, которая имеет специальную лицензию на проведение подобных работ. Проект следует согласовать с газовой службой, обслуживающей Ваш дом

После его проверки заявитель получает согласованный проект. Если документ не получил согласия газовой службы, то обязательно должны прилагаться корректировки. После исправления проекта заявитель снова отправляет его на согласование

Проект следует согласовать с газовой службой, обслуживающей Ваш дом. После его проверки заявитель получает согласованный проект. Если документ не получил согласия газовой службы, то обязательно должны прилагаться корректировки. После исправления проекта заявитель снова отправляет его на согласование.

Требования при подключении к дымоходу

Подключенный прибор

Приборы с открытой камерой сгорания подключают к вентиляционной системе с естественной тягой. Высота дымохода не должна превышать 5 м, если считать от горелки.

Запрещается, чтобы:

Оголовок дымоходной трубы попадал в зону ветрового подпора
Патрубок прибора был присоединён к вентиляционным каналам в стене, выполненным из кирпича
Дымоход поворачивал под прямым углом больше 3 раз
Длина врезающегося в вертикальную трубу горизонтального участка превышала 3 м
Патрубок котла для отвода продуктов горения был по диаметру больше трубы
В качестве дымоходного канала использовалась алюминиевая гофра (разрешены только керамика либо сталь)
Отсутствовал ревизионный люк (его оборудуют на 30 см ниже места врезки в вертикальную трубу)
Расстояние от деревянных поверхностей до неизолированного металлического дымохода было менее 50 см
Швы не были обработаны термоустойчивым герметиком в местах соединения дымоходов

При обвязке котла рекомендуется соблюдать такие правила:

на входных отверстиях труб установить сетчатые фильтры
котёл, вмонтированный к стене, подключать посредством отсекающих кранов с накидными гайками
для напольного прибора дополнительно ставить циркулярный насос, группу безопасности и обязательно расширительный бак
в случае совместной работы с другими отопительными приборами требуется установка обратных клапанов
обратку или трубопровод обратного теплоносителя подключают к подпитке из сети водоснабжения
под мощные приборы с турбиной и вентилятором устанавливают защищённую от затопления розетку на 220 вольт и провод заземления для неё

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика

Монтаж напольного котла

Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Как смонтировать вентиляцию и дымоход

Система отвода продуктов сгорания газа и вентиляции устанавливается со строгим соблюдением правил по технике безопасности и монтажных работ. В противном случае это может привести к выходу из стоя оборудования, даже к взрывоопасным ситуациям. Вентиляция и каналы дымохода должны быть разделены – это главное требование в монтаже.

Основными параметрами естественного вентилирования считаются:

Для доступа в помещение свежего потока воздуха нужно организовать приточную вентиляцию. Для этого следует сделать входное окно в стене снизу, размером 1/30 части от общей площади комнаты, где установлено оборудование.
Вентиляционные каналы нужно держать постоянно открытыми для циркуляции воздушных потоков.
Нагреватель установить поближе к трубе дымохода.
Вытяжное отверстие должно соответствовать сечению входных патрубков нагревателя.
Что касается поворотов и изгибов, то их по количеству не должно быть больше 3 штук.
Материал изготовления тубы для дымохода – углекислая листовая сталь или нержавейка.

Дымоход, проходящий черед стенку, должен оснащаться двумя каналами:

основным, для установки дымоходной трубы;
ревизионным для технологической чистки, его располагают ниже основного на расстоянии 25 см.

Чтобы обеспечить безопасную работу газовому котлу, должны создаваться благоприятные условия для поддержки тяги. А для этого нужно правильно рассчитывать общую высоту дымохода, ее расположение, чтобы оголовок не смог попасть в зону ветрового подпора. А как правильно установить дымоход на газовый котел, можно узнать из паспорта на оборудование. Его производитель обязательно предоставляет покупателю вместе с товаром.

Для монтажа дымоходной трубы, при отсутствии инструкции к монтажу, существуют нормативы, регламентируемые СНиП:

Над плоской кровлей без конька дымоходная труба должна быть поднята на 500 мм над уровнем крыши или парапета, если он имеется по периметру.
Если трубу монтируют через скат, то расстояние от конька должно быть 1500 мм, оголовок дымохода поднимается на 500 мм от уровня конька.
Если дымоход выходит через крышу скатного типа, то расстояние относительно горизонтали должно составлять 1500-3000 от уровня конька, оголовок поднимется на высоту, не меньше вершины конька.
Если дымоходная труба проходит сквозь кровлю скатного типа с расстоянием от конька, большим 3000 мм, то выходное отверстие следует делать на условно проведенной линии от его вершины под углом 10 градусов.
