Делаем печь груба (грубку) своими руками

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

• Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
• Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
• Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Раствор для кладки

Раствор для кладки печи теперь можно приобрести в строительных магазинах, но можно приготовить его и самостоятельно. Самодельный раствор обойдется вам гораздо дешевле, а также он имеет свои преимущества.

Ранее кладка осуществлялась на раствор, изготовленный из глины и песка, однако он долго сохнет, и часто при обжиге на нем появляются трещины, поэтому хочется поделиться рецептом другого, более пластичного раствора, имеющего хорошую адгезию.

Для его изготовления раствора потребуются песок, цемент и обычная глина, которую извлекают при копке котлованов или колодцев. Ее нужно развести до консистенции густой сметаны, а затем протереть через сетку. Это делается для того, чтобы избавиться от мусора и мелких камней.

Раствор готовят в разных пропорциях — они зависят от жирности глины. Чтобы определить лучший из них нужно приготовить десять разных вариантов, по 20—50 граммов. Все варианты растворов состоят из одной части цемента и:

• 10 частей глины и 1 части песка;
• 9 частей глины и 2 частей песка;
• 8 частей глины и 3 частей песка, и так далее, постепенно уменьшая на 1 единицу количество глины и, соответственно, увеличивая долю песка.

Далее образцы раскладываются в отдельные коробочки, и требуется подождать, пока они полностью высохнут. Лучший из них будет тот, который имеет в своем составе больше глины и, высохнув, не растрескается. На коробках нужно сделать надписи, сколько и каких ингредиентов замешано именно в этом составе.

Состав раствора имеет следующие достоинства:

Правила эксплуатации

Чтобы максимально продлить срок службы печи, следует строго соблюдать правила её эксплуатации:

• использовать грубу для отопления помещений зимой не рекомендуется потому, что из-за малой тепловой мощности её придётся более интенсивно протапливать, а это может повлечь за собой повышенный расход топлива и появление в кладке трещин;
• следует периодически проводить обслуживание дымохода и своевременно очищать поддувало от золы, чтобы обеспечить оптимальную тягу и стабильную работу печи;
• рекомендуется использовать в качестве топлива уголь или дрова, так как они не выделяют вредные для здоровья людей газы и не стимулируют в дымоходе появление отложений химически активной сажи;
• при топке печи не следует закладывать топлива больше рекомендуемого количества, чтобы предотвратить попадание пламени в дымоход или нарушить стандартные режимы её работы;
• на варочной поверхности нужно использовать только металлическую посуду;
• при протапливании дверца топочной должна быть плотно закрыта.

Груба – отличная экономная печь, которая отлично подходит для протапливания помещений с площадью до 30 м2 и приготовления пищи. Она имеет простую конструкцию, неприхотлива в эксплуатации, ремонтопригодна, не всегда требует закладки фундамента. Её выложить сможет даже тот человек, у которого нет опыта проведения подобного вида работ.

Как сложить топку печи своими руками

Топка печи состоит из поддувала (зольника) с дверцей, колосниковой решетки и топочной камеры (топливника) с дверцей.

Размеры определяются исходя из объема дров для одновременной загрузки. По ширине топочная камера равна её дверце или немного шире с обеих сторон.

Высота топливника должна способствовать полному сгоранию топлива, что достигается наличием в камере свободного места после загрузки дров. Рекомендуемая высота 80—100 см.

Справка. Глубина печной топки должна вмещать горючий материал по длине, иных ограничений нет.

Топочная камера соединяется с зольником посредством колосниковой решетки. Последняя предназначена для подачи воздуха во время горения и сбора золы. При установке решетки необходимо её заглубить ниже уровня топочной дверцы, чтобы не допустить выпадения на пол горящих углей.

Топливник должен иметь скосы в направлении колосников для перемещения золы в поддувало. Зазор между кладкой и колосниковой решеткой должен быть не менее 5 мм, чтобы исключить разрыв кирпича в результате разности расширений кирпичного материала и металла при высокой температуре.

Выбор материалов для кладки и перекрытия, чем обработать конструкцию

Конструкция изготавливается из глиняного красного кирпича с облицовкой (футеровкой) огнеупорным материалом

При выборе кирпичного материала необходимо обратить внимание на то, чтобы он не был пережжёным или с трещинами. Качественный кирпич, подходящий для печной кладки, имеет ровные грани, острые кромки и равномерный цвет, при постукивании раздается чистый почти металлический звук

Внимание! Силикатный кирпич для строительства устройства не подходит. Потребуются следующие материалы:

Потребуются следующие материалы:

• красный кирпич — для стен;
• огнеупорный и клиновидный (шамотный) кирпич — для футеровки и формирования перекрытия;

Фото 1. Огнеупорный кирпич, использующийся для кладки топки печи. Перед применением материала необходимо убедиться в его целостности.

• глина, песок, вода — для раствора;
• чугунная колосниковая решетка;
• дверцы топочной камеры и поддувала;
• стальные полосы или проволоки — для крепления дверок;
• асбестовый лист — для несгораемой прокладки между кладкой и дверцами.

Для соединения печной кладки можно купить готовую смесь или приготовить раствор самостоятельно. В зоне высоких температур применяются составы исключительно из красной глины, песка и чистой воды. Качество раствора зависит от вязкости, пластичности и жирности глины. Песок для постройки должен быть без грязи и примесей.

Подготовка инструментов

Изготовить конструкцию своими руками позволит необходимый набор инструментов:

печной молоток;

• мастерок — для нанесения раствора;
• большая емкость — для приготовления раствора;
• строительный уровень — для контроля правильности кладки;
• измерительные приборы — линейка, рулетка, угольник;
• отвесы — для определения наружного контура.

Как правильно перекрыть топку и сделать свод кирпичной печи

Для возведения топки должна быть определена точная схема будущей печи и заложен фундамент со слоем гидроизоляции.

Перед кладкой на раствор нужно собрать конструкцию без него — для точной подгонки кирпичей по размеру.

Поэтапно постройка выглядит так:

• Готовят раствор.
• Первый ряд укладывают на фундамент без зазоров и образуют под печи.
• На втором ряду начинают формирование зольника и крепление его дверцы. Для этого размечают центр будущей топки и размещают поддувало строго под ним. Через отверстия в рамке дверцы пропускают гибкую проволоку и скручивают её концы жгутом. Проволочные жгуты закрепляют в слое кладки.
• Формируют контур поддувала и место укладки колосниковой решетки.
• Закрепляют топочную дверцу при помощи проволоки. Рамку дверцы изолируют прокладкой из негорючего материала.
• Формируют стены топливника и свод с отверстием для подсоединения дымохода.
• Выполняют футеровку топочной камеры огнеупорным кирпичом.

Важно! При постройке нельзя перевязывать простой кирпич и огнеупорный из-за разного коэффициента расширения. При нагревании такая кладка лопнет

Устройство и принцип работы

Строительство грубы будет бессмысленным с целью постоянного пользования в суровых климатических условиях, потому что конструкция печи не предусмотрена для длительного прогрева большого пространства. Такая печь менее теплоэффективна по сравнению с другими, поэтому она лучше подходит для сезонного использования.

Небольшая печь грубка

Устройство печи грубки относительно простое, но чтобы возвести постройку самостоятельно, необходимо знать базовые принципы теплотехники и иметь навыки работы с кирпичом. Принцип работы грубы такой же как и у других кирпичных печей.

Дрова закладываются в топку, открытое поддувало дает выход дыму без попадания в помещение. Особый извилистый дымоход выводит газы от сгорания наружу. Такая конструкция дымоходных труб позволяет сохранить тепло и обогреть большую площадь. Длинная труба и особый вид щитка дают возможность отопления с минимальными затратами топлива.

В конструкции присутствуют следующие элементы:

1. Поддувало с дверцей, необходимое для хорошей циркуляции воздуха,
2. Топочник – камера для подачи топлива в печь,
3. Щиток со специальными каналами, предназначенными для прохождения газа,
4. Дымоход в грубке, как и в любой другой печи предназначен для вывода газов от сгоревшего топлива наружу. Обязательно наличие дверцы и заслонки.

Основные отличия грубы от печей иных типов

Визуально грубу легко отличить от печки с варочной плитой, к которой позднее пристроен отопительный щиток (по цельности конструкции). Хотя, по факту, это почти идентичные версии отопительно-варочных устройств.

Груба с пристроенным щитком (хорошо виден стык между конструкциями)

Выполнение расчётов печи с хорошей теплоэффективностью – процедура достаточно сложная. Для этого необходимо иметь солидные знания по теплотехнике. А создание конструкции будущей печи на основании полученных результатов невозможно без опыта, наработанного годами.

Разработать и выложить грубу значительно проще. Объясняется это тем, что её огневая часть (топочная) считается отдельно, щиток – отдельно. Потом всё это «соединяется» с соблюдением базовых правил сопряжения строительных конструкций и обязательным учётом теплотехнических требований.

Несколько цифр для сопоставления. Для получения 12 кВт тепла с использованием печей разных типов, на их возведение потребуется:

Груба – 500-1200 кирпичей

Классическая голландка без варочной поверхности – 1200-1400 кирпичей

Шведка – 1800-2000 кирпичей

Русская печь – 2500-3500 кирпичей.

Решение возвести грубку изначально подразумевает, что теплоэффективность созданной конструкции будет низкой, так как во внимание не принимаются вопросы взаимодействия двух тепловых циклов (в щитке, огневой части). А эффективность печей единого цикла повышается именно благодаря учёту последнего

Устройство круглой печи в металлическом футляре

На кирпичную основу печи одевается металлический кожух

Любая печка ставится на армированное основание. Ее кирпичная часть состоит из таких элементов:

• Объемная топка для закладывания древесины. Поскольку такая печка требует немало топлива, при большой топке можно не так часто подбрасывать дрова.
• Вертикальные дымоходы. Обычно их три, иногда бывает до пяти. Также допустима конструкция печки с 1-им винтообразным дымоходом. Благодаря увеличенному количеству последних обогревательное устройство будет иметь больший КПД.
• Дымовая труба.

Цилиндрический кирпичный корпус одевается в кожух из стальных листов. Впоследствии получается небольшой железный цилиндр, не занимающий много места. Его возможно поместить в комнатных простенках или посередине помещения.

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

• хорошей тягой;
• отсутствием топочного газа внутри помещений;
• защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

• В парилку площадью до 4 м2 – 650 шт.
• Парную с предбанником площадью 5 м2 – 850 шт.
• Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

Отопительная печь с нижним обогревом размером 1650×510 мм

Отопительная печь имеет размеры, мм: 1650x510x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный — 640 шт.,
• глина красная — 22 ведра,
• песок — 12 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 140×250 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 300×250 мм,
• дверки прочистные размером 130×140 мм — 7 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

Печь рассчитана для обогрева помещения площадью до 50 м . Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки — около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник , применив в этих рядах отборный красный кирпич.

Чертежи разрезов и порядовки приведены на рис. 7.

Рис. 7. Отопительная печь с нижним обогревом размером 1650×510 мм а — фасад и разрезы Г—Г, Д—Д, Е—Е; б — кладка 1 —8 рядовРис. 7. Продолжение в — разрезы А—А, Б—Б, В—В; г — кладка 9—17 рядовРис. 7. Продолжение д — кладка 18—35 рядов

Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

Назначение печи в доме

Они бывают нескольких видов. Раньше, когда для приготовления пищи пользовались открытым огнем, в доме могло быть две печи – одна для готовки, другая отопительная. В небольших домах выкладывали универсальные конструкции, одновременно пригодные для бытовых нужд и обогрева. Такие печи строились вместе с домом и располагались между смежной стеной, давая обогрев на две комнаты. Схема довольно сложная и процесс ее воплощения в жизнь трудоемкий, но и удобства очевидны. Существовала возможность (специально для летнего времени года) чтобы топилась только плита. Это значительно облегчало жизнь, ведь такой атрибут в доме нуждался в постоянном уходе.

Заключается он в комплексе мероприятий, проделываемых ежедневно или один-два раза в год. При интенсивном пользовании, грубка нуждается в чистке от скапливаемой золы. Ее большое количество будет препятствовать нормальной циркуляции воздуха, отчего дрова будут сгорать не полностью.

Еще одним нюансом в пользовании кирпичной печи является растрескивание ее отделки. Опытные пользователи советуют не перегревать поверхность. Нормальной температурой считается 17-18 градусов, а особенности кирпича позволяют сохранять влагу внутри помещения. Такой микроклимат дает только использование печи, другие отопительные приборы часто пересушивают воздух, и более низкие температуры заставляют ощущать в помещении сырость и прохладу.

Особые требования

Повторимся: достоинства грубы – компактность и возможность постройки в существующем доме без производства капитальных строительных работ. Но поместить более мощную топку в строении печи в общем тех же размеров не так-то просто, от чрезмерной тепловой нагрузки оно все быстро придет в негодность. Если не соблюдены особые требования к:

• Фундаменту печи.
• Кладочным растворам.
• Способам кладки строения печи.
• Выбору и способам установки печной фурнитуры.

Фундамент

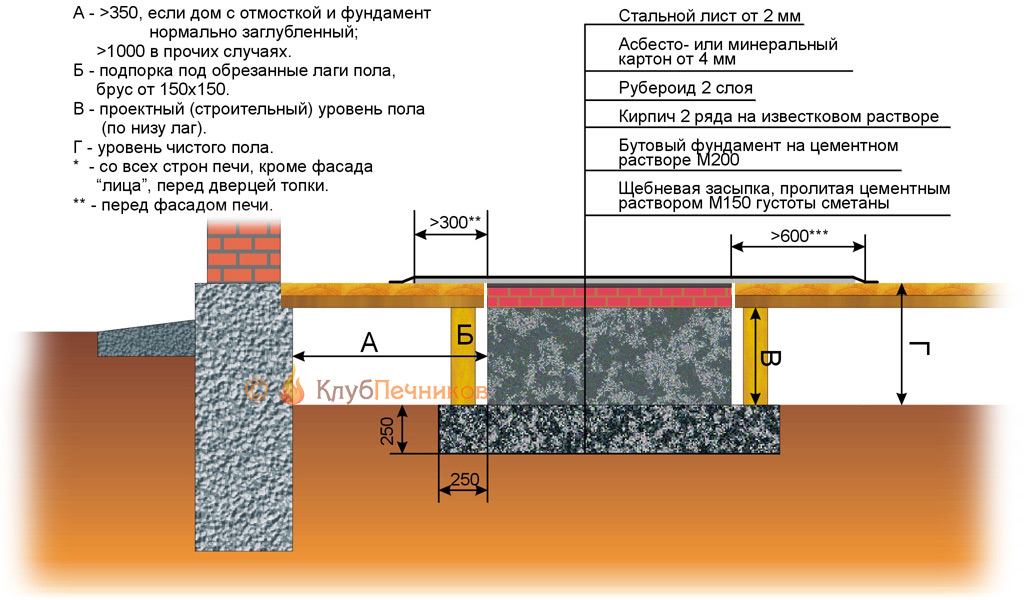

Конструкция фундамента под грубу дана на рис. Щебневая подушка без песчаной подсыпки перед заливкой выравнивается в горизонт. Заливочный раствор М150 – цемент М300 и песок 1:2. Зазор между бутовым фундаментом и настилом пола – 30-40 мм. Не забудьте обрезанные лаги подпереть! Оставление их концов висячими – распространенная, но грубая ошибка. Размеры фундамента в плане должны выступать на контур печи не менее чем на 100-150 мм.

Устройство фундамента печи-грубы

Растворы

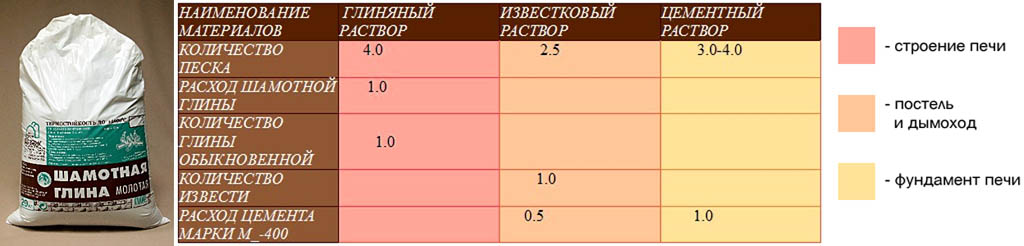

Чтобы сложить грубу, используются растворы 3-х видов, см. рис. ниже. Постель на фундаменте и дымоход выкладываются на известковом растворе как сочетающем в себе достаточную тепло- и влагостойкость, но бут нужно укладывать только на вполне влагостойком цементно-песчаном растворе. Песок на глиняный раствор весьма желательно брать горный или овражный, с шероховатыми зернышками. Обычная глина – покупная печная, гарантированной жирности и, главное, чистоты. Самокопаная глина, доведенная до нужной жирности песком, на кладку грубы мало пригодна.

Составы кладочных растворов для печи-грубы

Кладка

Для кладки грубы используется печной и, если порядовкой (см. далее) предусмотрено, шамотный кирпич; красный рабочий пригоден высшего качества – светло-красного цвета (вполне отожженный), без пятен пережога, перекоса и вспучивания. Кирпич сухой формовки непригоден абсолютно. Кладка строения грубы ведется по след. правилам:

• Если вы печник неопытный, каждый ряд кладки сначала выкладывается на сухую; обнаруженные дефекты подрезки/обкалывания кирпичей устраняются.
• Каждый кирпич перед укладкой на раствор замачивается до прекращения выделения пузырьков воздуха. Бухать все кирпичи в бочку огулом нельзя!
• Слой раствора 5 мм наносят на постель и тычок укладываемого кирпича.
• Укладываемый кирпич плавным движением чуть с наклоном кладут и придвигают к предыдущему, чтобы в шве не осталось воздушных пузырей.
• Кирпич прижимают, пока шов не сойдется до 3 мм; пристукивать нельзя!
• Между шамотной и обычной кладкой начальный шов 8-10 мм; после прижима – 6 мм.
• Шов между кирпичами и металлическими закладными деталями (см. далее) – 10 мм.
• Выдавившиеся из шва излишки раствора снимаются кельмой (мастерком).
• Обнаруженные после уборки лишнего раствора выемки в швах заполняются раствором вдавливанием без поперечных движений, но не затиранием!

Предпочитающие учиться наглядно видеоурок по кладке отопительно-варочных печей могут посмотреть ниже:

Видео: кладка отопительно-варочной печи

Фурнитура

Неправильная установка печной дверцы

Фурнитура и колосники для грубы нужны чугунные литые; дверцы и задвижки – с установочной юбкой и отверстиями в ней под диагональные проволочные усы. Фурнитура стальная сварная или чугунная с проушинами под прямые усы (укладываемые вдоль соотв. стены печи) в данном случае непригодна. Однако ставить дверцы/задвижки так, как на рис. справа, в грубу нельзя; это вообще не по печным правилам. Для дачной голландки на 2,5 кирпича в плане, которую топят раз-два в сезон, может быть, и пойдет, но не для грубы.

Нужно, во-первых, обжать усы (проволока – оцинкованная 2-3 мм) накруткой так, чтобы не шевелились. Прижмите сначала не натуго, поставьте на нужный угол (от дальнего конца уса до внутренней стороны кладки должно остаться не менее 12 мм). Затем аккуратно затяните, потрясите дверцу/задвижку слегка. Не уехали? Годится. Затем, во-вторых, нужно плотно обмотать юбку асбестовым шнуром (или из базальтового волокна), и вот только теперь ставить на место. Об установке в печь фурнитуры тоже можете посмотреть следующие видео.

Видео: установка дверцы в печь

https://youtube.com/watch?v=rizCmPF_dZA

Как украсить русскую печку в доме

Чтобы русская печь не просто служила функциональным элементом, но и украшала интерьер, заботливый хозяин уделит внимание ее облику

Способы побелки печи

Побелка – самый простой и дешевый способ ухода за печью. В крестьянских домах обычно белили очаг ежегодно. Сейчас, помимо доставшихся от предков рецептов на основе мела или гашеной извести, доступно множество специализированных составов нового поколения. Чтобы покрытие мелом не пачкало руки и одежду, раствор делают на обезжиренном молоке, содержащем казеин. Можно добавить готовый столярный клей или жидкое стекло.

Оштукатуривание и раскраска

Печку штукатурят раствором на основе шамотной глины, который не боится нагревания. Сейчас в продаже доступны специальные сухие смеси с уже подобранным составом. После естественного высыхания законченного слоя в течение 3-5 дней печь растапливают и проверяют покрытие на дефекты.

Вначале штукатурку полностью окрашивают в белый цвет. Затем, используя цветные колеры, наносят рисунки, выбор которых ограничен лишь вкусом мастера. Если умения рисовать нет, помогут печатные трафареты или распечатанный на принтере шаблон.

Украшение печи изразцами

Изразцы – специально предназначенные для украшения поверхности печей керамические детали. Плитки имеют особый коробчатый выступ (румпу) на внутренней стороне. Снаружи нанесен художественный слой из термостойкой глазури. Их установку нужно предусмотреть на этапе кладки, чтобы монтировать друг к другу и к поверхности.

Украшение печи изразцами

Отделка такими элементами относится к области скорее искусства, чем строительства.

Отделка русской печки плиткой

Керамическая плитка вполне пригодна для наружной облицовки стен печи, ведь она устойчива к нагреванию. Для укладки плиток на вертикальную плоскость стены в кладочные швы вставляют гвозди, на них наклеивают на раствор каждую деталь отдельно, оставляя широкий шов для компенсации теплового расширения. Швы затирают эластичной мастикой.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный — 220 шт.;
• кирпич огнеупорный — 170 шт.;
• глина красная — 10 ведер;
• глина тугоплавкая — 50 кг;
• песок — 5 ведер;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• задвижка дымовая — 130×250 мм;
• решетка колосниковая — 380×250 мм;
• дверки прочистные размером 130×140 мм — 6 шт.;
• предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Несколько советов

Собираясь построить кирпичную печь на дровах своими руками, продумайте, как она будет стоять в вашем доме. Между задней стеной дома и стеной печки оставьте воздушный промежуток и установите там лист железа, отражающий тепло внутрь. Если вы построите кирпичную печь вплотную к стене, то дрова будут отапливать не только помещения, но и улицу.

Если вы хотите обогреть сразу две комнаты, смонтируйте кирпичную печь в смежной стене, подобрав подходящий проект – тогда конвекционная часть будет греть оба помещения. Помните, что каждый чертеж индивидуален, а различная высота потолков в домах может повлиять на конструкцию печки.

Как построить грубу?

Установка фундамента

В идеале основа закладывается одновременно со строительством участка, при этом база дома и печи не должны быть связаны. Схема строения фундамента выглядит следующим образом:

1. Выбирается место монтажа и оформляется разметка.
2. Выкапывается котлован по размерам не больше 25 см от будущей конструкции.
3. Яма заполняется щебенкой или битыми кусками кирпичного материала или любых других камней.
4. Масса утрамбовывается.
5. Замешивается жидкая смесь раствора, в который входит цемент и песок в количественном соотношении 1:2, после чего добавляется немного воды для образования жидкой каши.
6. Щебень заливается полученным раствором и оставляется просохнуть на несколько дней.
7. После полного высыхания кирпичная кладка оформляется по всему участку заливки.
8. Неровности измеряются строительным уровнем.
9. В качестве изоляции печки выстилается пласт рубероида.

Технология и схема кладки грубы

Для начала работ необходимо замесить глиняный раствор в три этапа. Чтобы это сделать, смешивают песок и глину, добавляют шамотный песок. Кладка с цементом не будет эффективной из-за плохой выдержки высоких температур. Чтобы проверить качество полученного раствора, следует слепить специальные шарики. После того как они высыхает, предмет подбрасывается с высоты одного метра и в случае, если не разобьется и не появятся трещины — раствор готов для работы. Как вариант можно запечь один такой шарик в духовом шкафу. Показателем хорошего качества замеса будет отсутствие трещин на предмете.

В процессе кладки следует помнить о таких моментах:

Порядовка каждого ряда выполняется на сухую, чтобы исключить непредвиденные моменты при закладке на раствор.
Каждый элемент пронумеровывается.
Обычный кирпич перед применением замачивается на 15 мин

до появления пузырьков.
Шамотный материал достаточно просто со всех сторон протереть губкой.
Для устранения возможности образования перекосов регулярно строительным уровнем измеряются ряды.
Постель и тычок каждого нового ряда полностью отделывается раствором.
Исключают в процессе работы появление завалов, измеряя углы.
Не допускаются остатки раствора на поверхности, важно следить за отсутствием воздуха в промежутках швов.

Строительство дымохода и фурнитура

Печные конструкции предусматривают наличие дымохода, который обеспечивает необходимую тягу и отводит газы на поверхность. Тип дымоотводной конструкции (кирпичный или колодцами) определяется заранее. В любом случае в независимости от вида, дымоход должен быть установлен с учетом правил:

Важно подбирать тип дымовой трубы в соответствии с основной конструкцией.
Горизонтальные области дымохода в идеале составляют не более 1 м.
Высота конструкции составляет до 5 м.
Толщина стенки должны быть от 0,5 мм.
Дымоотводная часть имеет не больше трех отдельных поворотов.
В местах перехода отсутствуют какие-либо соединения, этот участок отделяется патрубком.
Все соединения в конструкции обрабатываются герметиком и хомутами для предотвращения проникновения газов.
После завершения монтажа конструкция утепляется.

Другой вариант дымохода предусматривает монтировку колодца из нержавеющей стали. Выполнять закладку может только специалист, так как работа довольно трудоемкая. Двухконтурные колодцы из нержавейки имеют ряд преимуществ:

• Сравнительно небольшое количество конденсата при работе.
• Малое количество сажи на поверхности стен колодцев.
• Широкий ассортимент продукции и доступная цена.
• Колодцы проще вывести через крышу.
• Конструкция имеет небольшой вес в сравнении с кирпичной.

Для установки дополнительной фурнитуры формируются специальные зарезы в системе кладки печи. Колосники, дверцы и решетки устанавливаются согласно схеме работ одновременно с формированием рядов конструкции. Правильность монтажа этих элементов отразится на работе печи в будущем и безопасности людей.

Отопительная печь с нижним обогревом размером 1160×890 мм

Отопительная печь имеет размеры, мм: 1160x890x2240.

Расход материалов следующий:

• кирпич красный — 580 шт.,
• кирпич огнеупорный — 140 шт.,
• глина красная — 22 ведра,
• глина огнеупорная — 5 ведер,
• песок — 13 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380×252 мм,
• дверки прочистные размером 130×140 мм — 9 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч.

Печь рассчитана для обогрева помещения площадью до 45 м . Теплоотдача печи при одноразовой топке составляет 4,3 кВт (3700 ккал/ч), а при двухразовой топке — 5,4 кВт (4600 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров, углебрикетов и торфяного брикета. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов и порядовки кладки приведены на рис. 5.

Рис. 5. Отопительная печь с нижним обогревом размером 1160×890 мм а — фасад; б — кладка 1—12 рядовРис. 5. Продолжение в — разрезы А—А, Б—Б, Г—Г; г — кладка 13—18 рядовРис. 5. Продолжение д — разрезы В—В, Д—Д, Е—Е; е — кладка 19—28 рядов; 1 — топливник; 2 — зольниковая камера; 3 — колосниковая решетка; 4 — топочная дверка; 5 — поддувальная дверка; 6 — прочистные отверстия; 7 — дымовая задвижкаРис. 5. Продолжение ж — кладка 29—32 рядов

При кладке второго ряда необходимо точно придерживаться порядовки, так как этим рядом образуется система дымоходов нижней отопительной камеры. Кладкой четвертого и пятого рядов’ устраивают дно зольниковой камеры. При кладке шестого ряда к кладке крепят поддувальную дверку.

В остальном кладка печи не представляет трудностей и похожа на кладку предыдущих печей, только надо при этом строго придерживаться порядовок: не следует делать неоправданное сужение дымоходов. Трубу кладут в пять кирпичей с внутренним размером 130×250 мм.

Из чего создаются изделия, оснащенные грубой

Данная печь обладает интересными параметрами и особенностями. Сюда относится в первую очередь то, что наиболее популярным материалом для создания конструкции является керамический кирпич, обладающий отличными параметрами. К ним относится великолепная теплоотдача, поэтому в доме такое оборудование будет обеспечивать быстрый и равномерный обогрев.

Данный материал считается очень привлекательным, поэтому получаемые из него изделия отлично вписываются в любой интерьер. Особенно актуальной считается печка, созданная своими руками из керамического кирпича, в деревенском стиле. Хорошо данная печь подходить к строениям, сделанным из древесины.

При желании, такое оборудование может быть дополнительно украшено с помощью облицовочной керамической плитки, которая имеет такие же показатели теплоотдачи, как и кирпич из этого материала. Однако за счет более привлекательного и интересного внешнего вида полученная конструкция будет идеально вписываться в совершенно любой интерьер. При этом можно построить оборудование, которое будет иметь нужную расцветку и фактуру.
