Дымоход для бани своими руками

Расчет

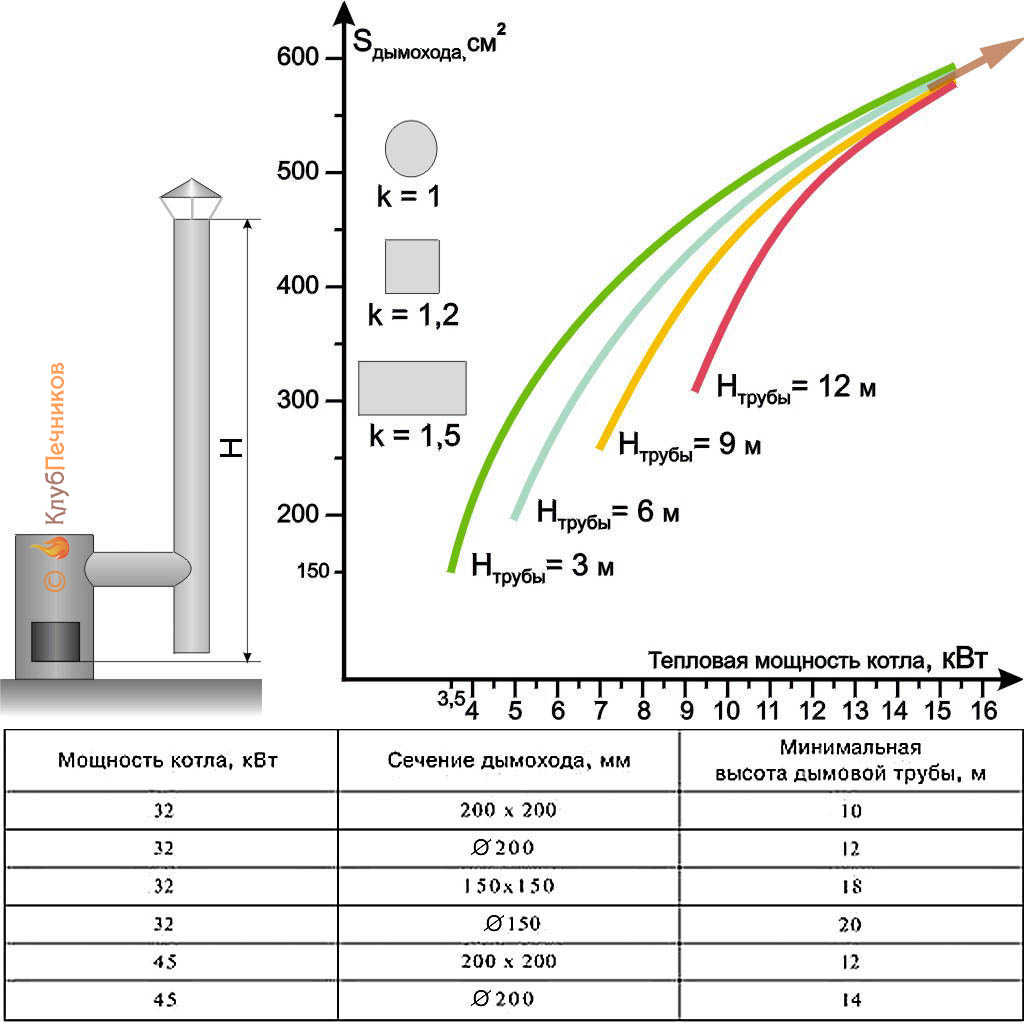

Достаточно точный расчет площади сечения просвета круглого дымового канала пристяжного дымохода для приборов малой мощности можно провести по номограмме на рис. Если канал квадратный или прямоугольный, полученное значение умножается соотв. на 1,2 или 1,5 (врезка на графике). Для прямого дымохода номограмма дает несколько завышенные значения; в таком случае дымоход обязательно должен быть снабжен шибером.

Данные для расчета дымохода

На мощность до 20-22 кВт, для пристяжного дымохода, обязательно с шибером, семейство кривых может быть аппроксимировано (продолжено) прямой по коричневой стрелке. Тогда необходима будет однократная начальная регулировка тяги под минимальный расход топлива.

Мощности 20-30 кВт – «глухая» область: погрешность упрощенного расчета приводит к чрезмерному расходу топлива. Нужен точный расчет для конкретного прибора в конкретных условиях эксплуатации. Выбор дымохода для мощностей 32-45 кВт можно провести по табл. внизу на рис. Промежуточные значения вычисляются как среднее геометрическое, не среднее арифметическое!

Общие правила расчета таковы:

1. Высотой дымохода считается расстояние по вертикали от пода топки (головки горелки) до устья дымовой трубы;
2. Изгибы дымового канала не учитываются, если дымоход выполнен согласно СНиП 41-01-2003, см. выше;
3. Увеличение тяги путем наращивания дымохода без увеличения его просвета неээфективно;
4. Высокий узкий дымоход наиболее склонен к пульсации тяги;
5. На мощностях свыше 12 кВт, если дымоход с шибером, минимального расхода топлива легче добиться с дымоходом наибольших из возможных высоты и сечения канала;
6. Для приборов мощностью до 10 кВт следует, наоборот, выбирать как можно более низкий и узкий дымоход, как наименее подверженный действию ветра, т.к. напор газов от маломощной топки/горелки слаб против задувания в трубу.

Отделка и дизайнерские решения

Дети всегда нарисуют трубу на домике. Внешний вид становится «теплее» и уютнее, дом выглядит обжитым и аккуратным. Кривая или обрушенная труба свидетельствует о плохом хозяине, поэтому при кладке дымохода стоит задуматься и о дизайне.

Кирпичная труба для печи уже является готовым арт-объектом. Используя приёмы художественной кладки и контрастные фасадные краски, даже из дешёвого кирпича можно получить настоящий шедевр. Однако, если такая кладка не вписывается в общий дизайн, стоит задуматься об отделке.

Поверхность грунтуется, наносится первый, адгезионный слой, устанавливаются уголки-маяки. Затем основной слой, стягивается правилом и затирается. В итоге получается ровная поверхность под обработку фасадными красками.

Источник

Положительные и отрицательные качества металлических печей для бани

Как и любое техническое решение, металлические печи для бани имеют свои недостатки и преимущества. С ними следует ознакомиться, прежде чем принять решение о том, как сварить печку для бани. Сначала о хорошем:

• Компактные размеры банных печей, которые подойдут для использования в скромных банных помещениях.
• Для самодельных печей нет нужды возводить массивное основание. Достаточно облегченного фундамента, а значит, строительство пойдет быстрее.
• Экономия средств. Металлическую печь сварить можно самостоятельно, используя недорогие строительные материалы.

К недостаткам относятся следующие факторы:

• Стальная печь не может долго хранить тепло. Любителям попариться придется постоянно поддерживать огонь, в противном случае баня быстро остынет.
• Не для больших помещений. Мощности и размеров печи для бани из металла не хватит на отопление большого объема воздуха и воды.
• Необходимость дополнительного монтажа двойных стенок смягчает высокую температуру печи в бане и предотвращает тепловой удар.
• Дополнительная защита обшивки. Железные печи для бани обладают повышенной опасностью возникновения пожара по сравнению с кирпичными аналогами – это требует соответствующих мер.

Принимая решение о постройке металлической печи для бани своими руками, следует ориентироваться на размер помещения, количество одновременно находящихся в бане людей, материал для растопки, а также экономическую целесообразность выбора именно такой конструкции банной печи.

Материалы для дымоходов и способы монтажа

https://www.youtube.com/watch?v=MMSAuqSRwcc

Дымоходы для банных печей изготавливаются из тех же материалов, что и каминные. В основном используется кирпич и сталь, а в некоторых случаях – керамика.

Некоторые люди устанавливают комбинированные дымоходы – кирпичная кладка со стальной трубой внутри. Преимущество этих материалов заключается в том, что они обладают отличной огнестойкостью и не выбрасывают в атмосферу вредные вещества в процессе нагревания. В этом плане полными противоположностями камню и стали являются асбоцемент и алюминий, которые запрещается использовать при сооружении дымоходов для саун и бань.

На сегодняшний день выделяют два наиболее популярных способа монтажа:

• насадной дымоход, который располагается над баней и насаживается на патрубок. Обычно он обладает прямой формой, которая обеспечивает хорошую тягу;
• приставные дымоходы монтируются к боковой части котла, а наружу выводятся через стену.

Виды засоров

Наиболее очевидные последствия плохо прочищенного дымохода описывались выше. Но стоит помнить о том, что чистка трубы в бане от сажи – это лишь малая часть профилактических работ. Дело в том, что дымоходная труба засоряется гораздо чаще, нежели владельцы бани могут подозревать. Этому есть несколько причин:

1. Сажа и копоть, которые упоминались ранее;
2. Избыточное количество конденсата, не имеющего выход;
3. Мусор и прочие посторонние предметы.

Для каждого отдельного вида засора применим свой способ прочистки. Итак, чем прочистить трубу в бане от сажи, конденсата или инородных предметов, рассмотрим далее.

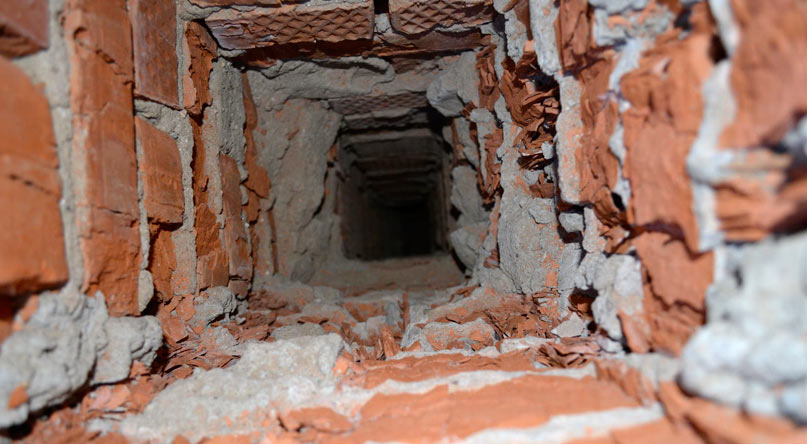

В процессе эксплуатации дымоходная труба накапливает внутри себя толстый слой сажи.

Безусловно, этот показатель варьируется в зависимости от типа используемого топлива. Таким образом, использование дров, брикетов или угля влечет за собой самое минимальное количество образованной сажи.

Они выделяют довольно большое количество продуктов горения, которые впоследствии остаются на стенках трубы.

Примерно то же происходит с хвойными породами дерева, поскольку при высоких температурах они выделяют смолу, которая превращается в сажу.

На сегодняшний день большой популярностью пользуются специальные химические брикеты, которые при горении разрушают отложившуюся сажу и копоть.

Через короткий промежуток времени она откалывается и осыпается в топку, где произвести процесс очистки гораздо проще.

Безусловно, способ действенный, однако для применения в бане довольно опасный.

Лучше остановиться на классическом способе очистки — использовании ерша или щетки. Обычно их крепят к гире и медленно опускают в трубу.

Конденсат

В различных древесных сортах имеется разное содержание смолы. Таким образом, при частой эксплуатации бани, образуемый в трубах конденсат имеет небольшой смолистый осадок, в то время как при редкой топке он может достигать до трех сантиметров в толщину.

Загрязнения данного типа удаляются наиболее сложно, поскольку при прочистке смоляной конденсат просто размазывается по поверхности дымохода.

Для таких случаев предусмотрена прочистка специальным поленом. Частота очистки данным способом зависит от типа используемой древесины. К примеру, при использовании сосновых и еловых дров очистка поленом производится ежемесячно, а если применяются березовые дрова, то достаточно будет одного раза в два или три месяца.

Как избавиться от инородного предмета

Случаи, при которых в дымоходную трубу попадают инородные предметы – не редкость.

Обнаружить данную проблему довольно просто, поскольку дым перестает вытягиваться из дымохода, а идет обратно, задымляя банное помещение.

В качестве инородного предмета может выступать как кирпич, отколовшийся от кирпичного дымохода, так и мусор, попавший в незащищенную сверху дымоходную трубу. Устранение подобного засора является наиболее сложным и проблемным. Безусловно, можно попробовать длинной палкой или шестом протолкнуть предмет вовнутрь, или же зацепить его при помощи гвоздя на конце палки.

Помимо этого, в продаже имеются телескопические щетки, длиной во всю трубу, можно использовать их. В случае, если все попытки оказались безрезультатными, трубу необходимо демонтировать, дабы устранить ненужный предмет.

Колосник для печи своими руками

Колосник – это устройство для ротации топлива и поддержания его стабильного горения. При помощи этой детали печи влажное топливо лучше просушивается и интенсивнее горит, выделяя тепло. Само устройство представляет собой решетку, с которой зола при прогорании ссыпается вниз, а верхний слой занимают несгоревшие дрова.

Для изготовления колосника используют жаропрочную сталь, либо чугун. В данном случае выбор чугунного колосника более предпочтителен, т.к. он обладает большей прочностью, более равномерно накапливает и отдает тепло в сравнении со сталью, которая раскаляется моментально и может привести к ускоренному сгоранию топлива.

В зависимости от конструкции колосники делят на монолитные и наборные. Первые подбираются в соответствии с параметрами печи – их нельзя разобрать и подогнать под размер, но сама по себе конструкция является более прочной и стабильной. Вторые, самодельные, собираются как своеобразный конструктор и предпочтительны в случае установки в печь нестандартного размера.

Для установки колосника в топке стесывают уступ, в который кромками укладывают решетки. Следует учитывать тепловое расширение металла, поэтому установку необходимо выполнять с зазором примерно в 5 мм со всех сторон от колосника.

Вмуровывать колосник нежелательно. При тепловой деформации металла вся конструкция печи может нарушиться и даже дать трещину. После укладки решетки в пазы, их плотно заполняют песком.

Методы монтажа дымоходов для различных печей

Кирпич в настоящее время все чаще используют при изготовлении дымоходов для бань. Хотя и кирпич, и нержавеющая сталь, обладают своими положительными и отрицательными качествами, установка их несколько разнится.

Монтаж дымохода к стальной печи

К установке дымохода приступают после установки печи. Процесс начинается с подсоединения нескольких опор с зазорами, необходимыми для установки более широких асбестовых или сэндвич труб – они обладают повышенной огнеупорностью. Хотя, все равно нежелательно чтобы открытый огонь на них попадал. В связи с этим до первого колена производится монтаж в бане трубы из стали, а уже после – сэндвич труба.

Крепление дымохода на печку из кирпича

Схема установки дымохода для бани на кирпичную печь также несложна, и все работы можно провести своими руками.

Сооружение дымохода начинается после укладки последнего кирпичного ряда печки – зачастую этому соответствует 12-19 ряд, когда достигается верхний уровень ее боковых дверок.

Где-то на 21-м ряду создаются два канала, размер которых равняется одному кирпичу. Далее они соединятся в один канал. На данном этапе справа набавляется три четверти для того, чтобы перекрыть свободное место над ядром. Получится зазор между главной кладкой и ядром в 2-3 см.

Пустоты заполняются минеральной ватой. 22 ряд полностью перекроет ядро, и можно переходить к смещению каналов в центральную часть. Чтобы через время на перекрытии не образовывались трещины, над ядром можно уложить дополнительный ряд кирпича.

Сужение дымохода осуществляется на 23-м ряду. Кладку проводят в пятерик. На данном этапе ставят задвижки – сначала одна, а вторая – через ряд. Далее тип кладки постепенно меняется на распушку.

Основные требования к дымоходам из кирпича для бани

Согласно СНИП дымоходы из кирпича должны соответствовать принятым нормам и правилам для всех типов дымоотводящих путей:

1. Общая длина дымохода должна быть не менее 5 метров от основания печного патрубка до оголовка дымового канала
2. Высота над уровнем крыши должна быть определенных размеров в зависимости от конструкции кровли и расположению дымохода относительно конька
3. Обязательный монтаж специального искрогасителя при наличии кровли из пожароопасных материалов
4. Горизонтальный участок дымохода не должен превышать длину более 1 м
5. Обязательное проведение профилактических мероприятий и процедур чистки дымовых каналов, плановых осмотров с периодичностью не реже 1 раз в год

К специальным требованиям для внутренних кирпичных дымоходов относится использование специального глиняного раствора при их возведении. Глиняный раствор не содержит различных (в том числе цементных) добавок оказывающих отрицательное влияние на здоровье людей в процессе эксплуатации.

Одним из требований к эксплуатации дымохода является поддержание чистоты дымового канала

Техника безопасности при устройстве дымохода

Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани

Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю

В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

• Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
• Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.

Проход трубы через перекрытие

Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода

Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.

Очень важно защитить не только потолок, ни и стены

• После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
• Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.

Проход через кровлю нуждается в гидроизоляции

Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.

Водяной бак

В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен

Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.

Готовый участок дымохода с водяным баком

На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.

Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

Схема устройства банного дымохода

На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.

Примерная общая схема устройства банного дымохода

Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.

Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.

Чугунная печурка с ограждением, металлическим дымоходом и водяным баком

На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.

Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.

Выбор по производителю

Тем, кто предпочитает качество доступной цене, можно посоветовать покупать изделия производителей с хорошей репутацией.

Стальные дымоходы на нашем рынке представлены в основном отечественными брендами. Судя по отзывам, самым высоким качеством обладают изделия следующих производителей:

• Феррум и Крафт (Воронеж);
• Шидель (Германия);
• Балтвент (Калининград);
• Термофор (Новосибирск);
• Вулкан (Санкт-Петербург);
• Инжкомцентр ВВД, Росинокс (Подмосковье);
• Росст@Ин (Русская Промышленная Компания) (Москва).

А вот производство керамических дымоходов в нашей стране пока не развито. У нас выпускают только наружные блоки и утеплитель для шамотных труб, импортируемых из европейских стран.

В этом видео – полная информация о монтаже дымохода UNI, блоки которого производятся в России:

Среди похожих товаров стоит отметить продукцию таких совместных предприятий, как:

• Шидель;
• Вольфсхойер;
• Экоосмос;
• Плева.

Но если вы предпочитаете изделия полностью импортного производства, то на нашем рынке они представлены следующими компаниями:

• Тона (Германия);
• Маршал (Чехия);
• Эффе 2 (Италия).

Устройство дымохода в бане

Итак, банная печь. Для того, чтобы отводить дымовые газы, образующиеся в процессе сгорания дров, печи требуется дымоход.

Самое простое устройство дымохода в бане – это толстая одностенная труба, которая устанавливается на банную печь без каких-либо приспособлений. Трубу часто берут водопроводную, из черного железа, с толщиной стенок до 6 мм.

В таком варианте легко можно изготовить и установить дымоход для бани своими руками. Только помните, что стальная толстостенная труба нуждается в качественной сварке. И что черный металл в применении к дымоходу очень коварен – труба может прогореть внезапно с любой стороны.

Поэтому, если есть возможность, то используют трубы из нержавеющей стали. В этом случае часто ставят дымоход для банной печи с толщиной стенок 2-3 мм. Не используйте так распространенные сейчас нержавеющие трубы с толщиной стенок 0,5-1,0 мм. Это трубы не для банной печи, а для котлов и пиролизных печей. На банной печи такие трубы очень быстро прогорят.

В бане стоит ставить хорошую трубу из нержавейки.

Сечение трубы для банной печи выбирают исходя из установленной производителем величины – от 120 до 150 мм для средних печей и от 150 до 200 мм для больших печей. Малые банные печи могут работать с дымоходами в 90-110 мм.

Коротко о главном

Основные вопросы, когда выбирается труба на баню – какая лучше, безопаснее, практичнее, дешевле, долговечнее. У каждого владельца свои требования, поэтому и их выбор может отличаться. Для начала нужно решить, где будет монтироваться дымоход – внутри или снаружи, а затем подбирать его по материалу изготовления. Самый практичный и долговечный вариант – керамика, но он же и самый дорогой. Дешевле всего обойдётся труба из чёрного металла, но она подвержена коррозии. Оптимальное решение – модульный дымоход из сэндвич трубы. Независимо от вида выбранной трубы, необходимо рассчитать её диаметр и длину и подобрать комплектующие материалы для монтажа и изоляции.

Прочитать позже

Способы самостоятельного изготовления

Горизонтальное расположение

При решении самостоятельно изготовить печь в баню из трубы стоит учитывать, что о стильном внешнем виде такой конструкции говорить не приходится. Однако она в полной мере выполняет свое функциональное предназначение, быстро и эффективно отапливая парную объемом до 20 м3.

Конструктивно печи для бани, изготовленные своими руками из стальной трубы, делятся на вертикальные и горизонтальные. Каждая разновидность имеет свои плюсы и минусы. Основной критерий при выборе той или иной модификации должен основываться на  площади и планировке парилки.

Горизонтальное расположение

Если принципиально важно сохранить свободное пространство в парной, выбирать следует вертикальную конструкцию. Но у горизонтальной печи есть несколько очевидных плюсов:

• удобное расположение топки;
• оптимальная высота расположения каменки из-за небольшой высоты самой конструкции;
• отличный нагрев камней и бака с водой;
• небольшой вес конструкции позволяет установить ее в центре помещения на обычном стальном листе, толщиной 8 мм при условии изоляции толщиной 20 мм;
• равномерное распределение топлива.

Материалом для изготовления горизонтальной конструкции может быть труба диаметром 50 см или старый газовый баллон.

Особенность такой печи заключается в том, что она отлично прогревает все участки парной, кроме пола.

Вертикальное расположение

Вертикальная печь из трубы

Уровень теплообмена и время горения у вертикальной печки в баню из трубы ниже, чем у горизонтально установленной конструкции. Это связано с тем, что тепловая энергия стремится вверх, не успевая прогреть металлические стенки.

Скорость сгорания топлива внутри вертикальной конструкции можно уменьшить, прикрыв дверцу зольника и ограничив тем самым доступ кислорода в топку. Еще один недостаток заключается в том, что в вертикальной печи топливо сгорает сразу целиком, а в горизонтальной – постепенно, обеспечивая равномерный прогрев помещения. Плюс вертикальной конструкции заключается в более интенсивном нагреве камней и получении более насыщенного пара.

При выборе состава для окрашивания металлической поверхности следует учитывать его термостойкость. Краска решит вопрос с внешним видом печи и защитит металл от коррозии. На отдачу тепла влияет фактура и цвет состава – матовая темная поверхность лучше отдает тепловую энергию, нежели гладкая глянцевая.

Нагретый металл выделяет обжигающее инфракрасное излучение. Защитит от него кирпичная кладка, которая впитает тепло и будет постепенно его отдавать в помещение.

Существует несколько вариантов:

• с помощью сплошной облицовки печь можно сделать эстетически привлекательной, но в некоторой степени ее обогревающая эффективность снизится;
• увеличить теплоотдачу и создать более комфортные условия в непосредственной близости к печи можно с помощью небольшого кирпичного теплового экрана;
• к универсальным вариантам относят устройство конвекторной облицовки с продухами.

Обработка металлической поверхности специальными химическими составами называется воронением. Этот метод декорирования обеспечивает помимо эстетичного внешнего вида надежную защиту от коррозии.

Особенности выполнения чертежа

Чертеж для самостоятельного изготовления

Чтобы правильно выбрать способ расположения печи в парной, предварительно рекомендуется выполнить чертеж помещения и самой конструкции, чтобы понять, сколько места потребуется для ее размещения.

Конструктивно банная печь состоит из последовательно закрепленных посредством сварки элементов:

• корпус с поддувом, каменка, топка и колосники;
• бак для воды;
• дымоотвод;
• искрогаситель на дымоходе.

На выбор подходящей для отдельно взятой конструкции трубы влияет толщина стали и размер внутреннего сечения изделия. О параметрах изделия скажет маркировка «диаметр*толщина стенки». Для банной печи предпочтительное значение диаметра составляет 50-60 см, а толщина стенки 0,7 – 1,3 см. Такие стенки лучше всего поддаются обработке и в ходе эксплуатации под воздействием высоких температур не деформируются.

Чаще для этих целей приобретают трубу сечением 53 см – это значение считается наиболее оптимальным для парилки. Небольшую печь диаметром 42,6 см можно установить в маленьком помещении бани, по большей части выполняющем функцию моечной. Для просторной парной подойдет труба сечением 63 см.
