Маты для теплого водяного пола: советы по выбору + руководство для укладки

Выбор способа монтажа

Есть три основных способа установки теплого водяного пола своими руками.

Под бетонную стяжку (от чего зависит толщина стяжки для водяного теплого пола). Вариант хорош тем, что трубы надежно защищены от любых внешних воздействий. Если финишное покрытие – плитка, теплоэффективность пола максимальна, т.к. и стяжка, и плитка (какой теплый водяной пол лучше под плитку) хорошо проводят тепло.

Минусы и ограничения этого способа:

• нельзя класть на деревянную основу или перекрытие: для древесины бетон – чрезмерная нагрузка (масса пятисантиметровой стяжки – 125 кг на квадрат);
• уменьшается высота помещения, минимум на 7 сантиметров;
• большой объем работы;
• продолжительность: ждать полного схватывания бетона потребуется около месяца;
• низкая ремонтопригодность: в случае протечки стяжку придется демонтировать.

Укладка в пенополистирольные профильные маты (о матах для теплого водяного пола). Высота профиля или бобышек превышает толщину труб. Вес покрытия, людей и вещей маты принимают на себя, на трубы ничто не давит.

Укладка быстрая и простая: маты оборудованы пазогребневыми замками для соединения друг с другом. Ремонтопригодность пола высокая: при протечке достаточно снять покрытие.

Минус: непосредственно на маты можно класть только ламинат (как сделать водяной теплый пол под ламинат). Для монтажа других покрытий потребуется сплошное основание. Его делают из фанеры не меньше сантиметра толщиной.

Древесные материалы – теплоизоляторы, теплоотдача пола будет ниже. Из напольных покрытий в этом случае лучше выбирать плитку: ковролин и линолеум плохо проводят тепло.

Вместо матов можно использовать доски или древесно-стружечные плиты с фрезерованными каналами.

Теплый пол водяной своими руками в деревянном доме часто устанавливают по лагам (как сделать теплые водяные полы на деревянный пол). Идея сводится к прокладке труб в каналах между лагами.

Главный минус тот же, что и у вышеописанного способа: кроме ламината любое покрытие требует спошной основы. Укладка гораздо сложнее, чем в маты ППС: для поворота трубы нужно выпиливать пазы в деревянных брусьях. Такой пол обойдется сравнительно недорого, его ремонтопригодность высокая.

Профильные маты с бобышками

Если вам необходим профильный мат для устройства теплого водяного пола, то вы можете предпочесть вариант с бобышками. Он является одним из удобных, ведь предназначается для укладки труб. Изготавливаются такие материалы из пенополистирола, но по технологии гидропеллетной штамповки. Это обеспечивает надежное удержание определенной формы и высокую плотность.

В качестве основной отличительной особенности выступает наличие профильных элементов, которые имеют вид цилиндров, иногда заменяемых параллелепипедами. Маты для теплого водяного пола с бобышками имеют крепления, которые располагаются с определенным шагом. В итоге удается уложить трубы, надежно зафиксировав их без использования дополнительных крепежных элементов. Сместиться контур при укладке и заливке стяжки не сможет.

Советы по выбору матов

• Не стоит стесняться требовать  в магазине сертификаты соответствия техническим условиям (ТУ) и действующим  экологическим и противопожарным требованиям. Приобретать маты, не имеющие  гарантийных обязательств производителя, не стоит. Беда в том, что рынок перенасыщен дешевыми подделками, изготовленных из непрочного пенопласта, неспособного сопротивляться нагрузкам, ложащимся на водяной пол.
• Если есть возможность выбора, то, без колебаний, приобретать надо маты с ламинированием . Они одинаково хороши и для традиционной стяжки, и для полусухой.
• Нужную толщину матов подбирают с учетом толщин будущей закрывающей стяжки и финишного напольного покрытия. Обязательно берется в расчёт общая термоизоляция помещения, степень утепления уже уложенного основания. В ряде случаев, когда пол заранее получил надежную термоизоляцию, можно вполне обойтись и тонкими матами с профильными бобышками – только для облегчения процесса выкладки труб по схеме.

И в заключение, видеосюжет с советами,  как подойти к выбору труб для теплого пола

Какие виды стяжек подходят к водяному теплому полу

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

• сухая;
• полусухая;
• мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

• Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
• Плохая проводимость тепла от труб к полу.

Сильные и слабые стороны каждого вида стяжки подробно рассмотрены в работах: «Преимущества и недостатки полусухой стяжки пола» и «Стяжка пола с фиброволокном».

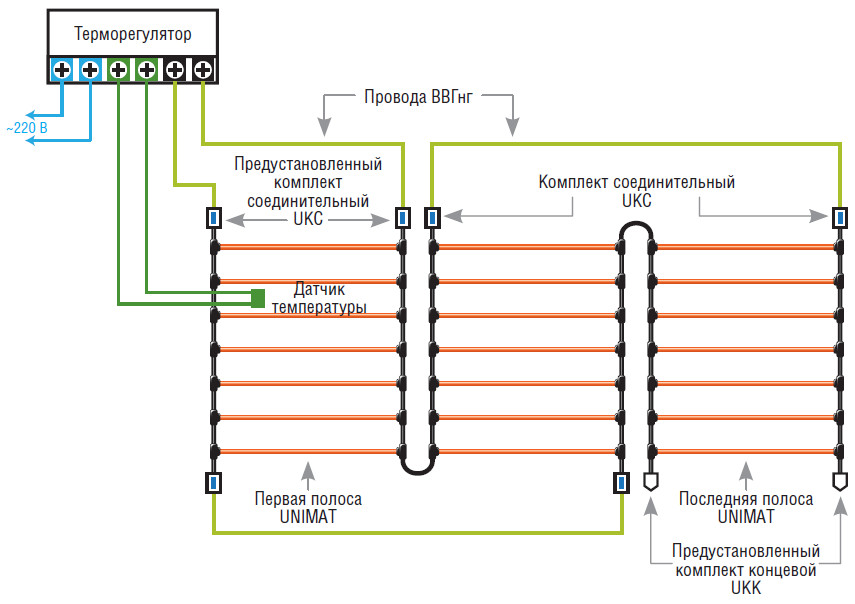

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

фазная жила — Lтп

нулевая жила (синего цвета) — Nтп

Ведущие производители матов для укладки водяного тёплого пола

Чтобы не сомневаться в качестве приобретённых матов для укладки водяного тёплого пола, стоит выбрать продукцию ведущих производителей

Мы советуем обратить внимание на изделия:

• Oventrop, демонстрирующие высокие эксплуатационные характеристики. Немецкая компания предлагает маты с «бобышками», для сухой укладки, рулонные и складные теплоизоляторы. Первый вид может быть с термо- и шумоизоляцией, а также без неё;
• Кнауф. Производитель предлагает качественные плиты с высокими эксплуатационными характеристиками;
• Рехау. Несмотря на цену, маты для тёплого водяного пола, изготовленные в Германии, пользуются устойчивым покупательским спросом. Наиболее востребованы пеностирольные маты с «бобышками». Поставляются вместе с фиксаторами для крепления труб;
• Энергофлекс. Отечественный производитель предлагает широкий модельный ряд, в котором обязательно найдётся подходящий вариант для водяного тёплого пола;
• Экопол. Российская компания предлагает гладкие маты и с «бобышками». Замковое соединение и наличие гидроизоляционного слоя обеспечивает формирование прочной и надёжной основы. Уровень теплоизоляционных характеристик зависит от толщины теплоизоляционного слоя. Последний может быть 20, 30 мм либо отсутствовать в принципе.

Кнауф – проверенное качество

Монтаж датчика температуры

Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.

Радиус изгиба трубки у стены должен быть не менее 5см.

Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:

между датчиком и стеной должно быть не менее 0,5-1 метра

сам датчик должен располагаться ровно посередине между витками нагревательных элементов

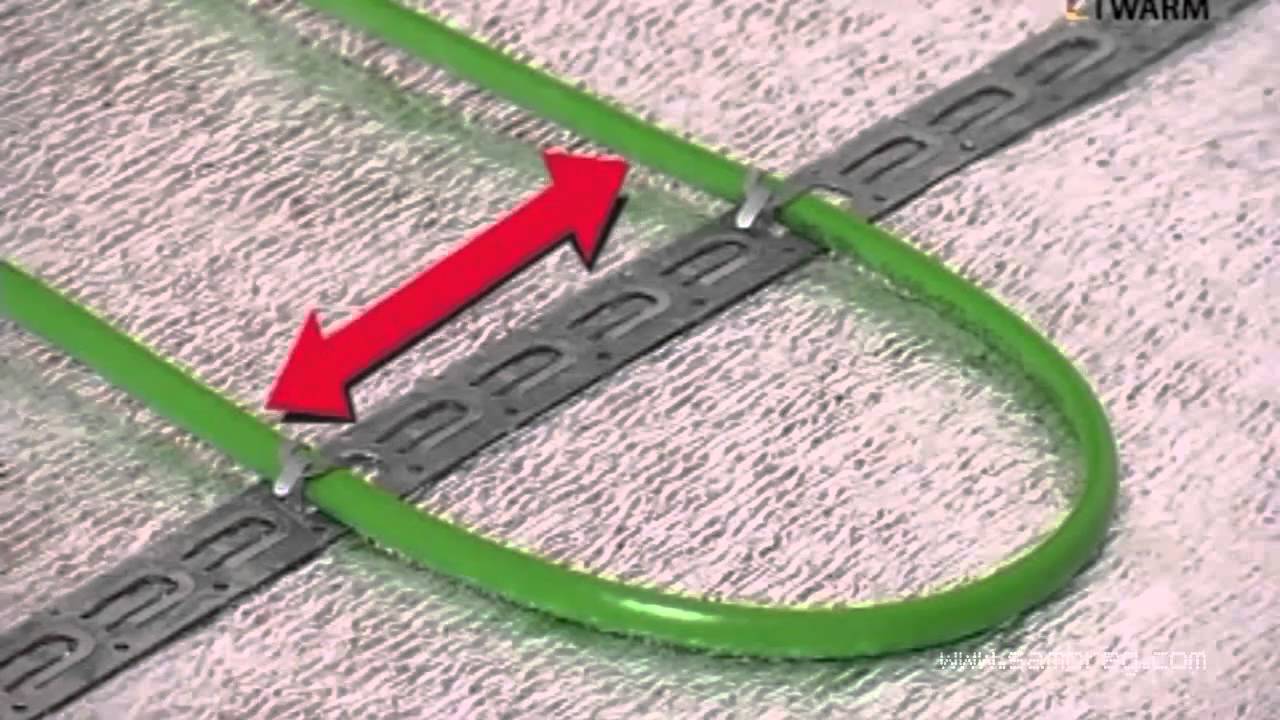

Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая «тепловая зебра» под плиткой.

То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.

Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.

Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.

После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.

Теплый пол в коридоре, спальне, детской комнате или гостиной

Санитарное состояние помещений, в которых мы живем или часто находимся, влияет на наше самочувствие и здоровье.

Высокая влажность жилых помещений часто вызывает появление плесени на наружных стенах. Она, так же как и комнатная пыль, содержит в себе большое количество микробов и вирусов

Работающий теплый пол предотвращает появление плесени, а также не поднимает пыль во время работы, что особенно важно для спальни, игровой комнаты для детей, гостиной, большого зала или коридора

Как правильно уложить маты для теплого пола

До начала работы следует убедиться, что поверхность пола не содержит трещин, острых выпуклостей, способных повредить кабель, а также не имеет значительного перепада по уровню. Если перечисленные недостатки имеют место, то основание нужно подготовить: убрать дефекты путём заливки необходимого слоя самовыравнивающей смеси.

На полу следует нанести разметку, указав где будет стоять мебель, бытовая техника, ванная, унитаз и т. п.

Отступите 5-10см. от стен, и не менее 10-ти см. от бытовой техники и источников тепла (например, трубы отопления).

Убедитесь, что выбранный вами комплект подходит по размеру.

Помните, что нагревательный мат не должен находится под мебелью и быттехникой и т. п.

Укладываем нагревательный мат на размеченную площадь. В местах разворота мата в обратную сторону разрезаем сетку и поворачиваем.

КАБЕЛЬ РЕЗАТЬ ЗАПРЕЩЯЕТСЯ. После того как развернули мат и убедились что он чётко лег на запланированную площадь, размечаем линию под штробу для гофрированной трубки с датчиком температуры.

Линия штробы начинается в зоне обогрева (не менее 30см от края), ровно посредине между витками кабеля на мате, и переходит на стену к месту установки регулятора (с заранее выведенным запитывающим проводом 220В).

Сворачиваем мат обратно. По намеченной линии вырезаем штробу 20*20мм. и место для монтажной коробки.

После убираем мусор и грунтуем поверхность. Вмазываем в штробу гофрированную трубку диаметром 16мм. (предварительно закрыв её конец изолентой или специальной заглушкой, для предотвращения попадания в неё клеевого раствора) и устанавливаем монтажную коробку под терморегулятор.

После высыхания грунтовки, наклеиваем мат на своё место. Замеряем сопротивление изоляции и нагревательного элемента, сверяем с первичными показателями, записываем результат в гарантийный талон.

Заносим в схему укладки, расположение основных элементов мата (соединительную муфту, концевую муфту, а так же место расположения конца гофрированной трубки с датчиком температуры) и отступы от стен, бытовых и нагревательных приборов.

Подключаем терморегулятор (лучше доверить специалистам), проверяем систему в целом, после чего рекомендуется снять терморегулятор до полной отделки помещения, чтобы не повредить его во время отделочных работ. Самое время укладывать плитку.

Для зоны обогрева более 4м2 рекомендуется предварительно затянуть нагревательный мат слоем плиточного клея 5-6мм (или самовыравнивающей смеси для тёплого пола) и дать ему высохнуть, а только после этого приступать к укладке плитки. Это делается для того чтобы обезопасить кабель от нежелательных механических нагрузок, пробоя и повреждения изоляции. После укладки плитки не включайте систему до полного высыхания (в среднем не менее 28 дней, точный срок читайте на упаковке с плиточным клеем).

Как выбрать датчик температуры и терморегулятор для теплого пола

Правила выбора датчика температуры.

Различают два типа датчиков температуры — пола и воздуха. Выбор, как правило, делают в зависимости от того, показания какого датчика учитываются при работе всей системы.

Если теплый пол предназначен только для поддержания комфортной температуры пола, то целесообразно использовать датчик пола. Если важна температура воздуха и система заменяет основное отопление, то необходим датчик воздуха.

При монтаже терморегулятора с датчиком температуры воздуха для получения наиболее точных данных рекомендуется выбирать место установки, учитывая воздушные потоки и возможные сквозняки.

Правила выбора терморегулятора.

Задача терморегулятора — обеспечивать поддержание или регулирование в помещении нужной температуры.

Согласно нормам предельно допустимая мощность бытовых терморегуляторов для теплого пола составляет 3 кВт.

Не рекомендуется устанавливать программируемый терморегулятор в ванной или туалете, так как мощность системы там, как правило, небольшая (не более 400 Вт), а отрегулировать настройку по времени включения и выключения проблематично: так как понадобится помещение может в любое время суток. Программируемые терморегуляторы подходят для использования в таких помещениях, как спальня или гостиная.

Также лучше не использовать дешевые «электромеханические» терморегуляторы, которые отличаются неточностью своего биметаллического термочувствительного элемента.

Для обогрева зонированных помещений, например, кухни-столовой или гостиной-столовой, рекомендуется обратить внимание на терморегулятор с управлением по двум независимым датчикам пола. Особенно это актуально при использовании разных типов напольного покрытия с различными теплопроводящими характеристиками

Режимом обогрева можно управлять с помощью одного контроллера

Один такой теплопорт может независимо управлять двумя зонами обогрева

Режимом обогрева можно управлять с помощью одного контроллера. Один такой теплопорт может независимо управлять двумя зонами обогрева.

В каждой зоне можно задавать программу подогрева на неделю. Последние новинки техники оснащены возможностью управления контроллером через СМС-сообщения.

Изоляционные плиты из пенополистирола

В качестве теплоизоляции для водяного пола можно применять плоские пенополистирольные маты.

Самый простой и дешевый вариант – обычный пенопласт, более прочный и качественный утеплитель – плита из экструдированного пенополистирола.

Если решили остановиться на более доступном пенопласте, то при его покупке нужно сосредоточить внимание на плотности материала. Этот показатель должен быть не меньше 35 кг/м3

При меньших значениях прочности утеплителя может не хватить для удержания нагрузки отопительной системы.

Более предпочтительно использовать второй вариант, обладающий более высокими качественными показателями.

Лучшим представителем этой серии является Пеноплекс. Он имеет закрытую ячеистую структуру, отличается прочностью, хорошо выдерживает нагрузки. Для улучшения теплоизоляционных характеристик сверху на маты можно уложить фольгированный утеплитель в рулонах.

Края плиты снабжены специальными замками, что упрощает его укладку. В продаже также встречается материал с уже нанесенной разметкой. Крепление труб производится при помощи пластиковых скоб, которые просто втыкаются в плиты в нужном месте.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа

Как правильно выбрать маты?

Стоит помнить, что материал имеет несколько разновидностей, которые могут использоваться для укладки полов. Маты могут отличаться не только своими внешними данными, но и изготовляются из разного материала, отличаются своей функциональностью.

В строительных магазинах Москвы можно встретить такие разновидности:

часто используются именно рулонные маты с фольгой. Такой вариант подходит для тех домов, где теплые полы устанавливаются не на нижнем этаже, а считаются всего лишь дополнением к основной системе обогрева. Такие маты изготовляются из пенофола или с пененного полиэтилена, сверху покрываются алюминиевой фольгой. Учитывая верхний слой, который там имеется, они могут отображать тепло внутри помещения, не выпускать его наружу. При монтаже следует проследить, чтобы блестящая сторона была направлена вверх. Закрепление матов происходит арматурной сеткой, которая укладывается сверху матов. Такой вариант является не дорогим из всех видов матов для теплого пола
При укладке стоит обратить внимание на то, что требуется проклеивать швы специальным фольгированным скотчем;
активно применяется укладка матов теплого пола изготовленных из пенополистирола. Этот вариант подойдет для тех, кто хочет достичь высоких теплоизоляционных показателей
Маты выполняются в виде отдельных плит или панелей, которые соединяются между собой. Отопительный контур крепиться при помощи хомутов и армирующей сетки, которая укладывается сверху слоя матов;
самыми востребованными матами считаются профильные монтажные. В основе них лежит пенополистирол, но главное отличие заключается в том, что такие маты по-другому производятся, они имеют специальные выступы, которые называются бобышки. Эти выступы имеют совсем разную форму, например, могут быть круглыми, а могут быть многогранными. Их расположение систематическое, то есть они находятся на определенном расстоянии друг от друга, что помогает использовать их для фиксации труб обогревательного контура. Главное преимущество, почему надо использовать для утепления именно маты для теплого пола с бобышками заключается в том, что фиксировать систему дополнительно не придется, трубы будут фиксироваться между бобышками, которые надежно их смогут удерживать. Они не смогут сместиться в то время, когда будет производиться стяжка. Дополнительно маты имеют замковые соединения на торцах, что делает кладку еще проще. Маты с бобышками делают слой кладки сплошным, поэтому нет никаких щелей и зазоров. Можно проложить трубы, которые в диаметре достигают 20 мм. Размеры и толщина матов тоже может отличаться, например, ширина мата может достигать 30 см;
среди всех вариантов есть и плоские маты. Они изготовлены из пенополистирола, который имеет высокую плотность и толщину 50 мм. Но, несмотря на то, что они тонкие и плоские, они не поддаются деформации, достаточно крепкие и хорошо держат тепло. Этот вариант напольных материалов подойдет для первого этажа или для частных домов

Важно помнить, что перед заливкой стяжки надо полы покрыть пленкой.

Перед тем, как выбирать нагревательный мат для теплого пола надо учесть  показатели окружающей среды, определить назначение строения, этажность, а также другие параметры, которые играют важную роль.

Каждый вид таких полов имеет разную стоимость, поэтому изначально надо внимательно изучить теплопроводимость, рассчитать нагрузки, которым пол будет подвергаться.

Например, на первом этаже лучше не использовать тонкие материалы, потому что они могут не выдержать вес стяжки теплого пола и при этом еще потеряют свои формы.

При монтировании электрического теплого пола, можно использовать более тонкие маты. Если дом строится с нуля, и теплоизоляции ранее не было, то надо использовать плотные маты.

Преимущества в использовании

Маты для теплого пола обладают такими достоинствами:

1. Соответствие всем европейским требованиям. Большинство представленной продукции производится за рубежом. Однако отечественный материал не уступает по своему качеству иностранным аналогам.
2. Есть возможность монтажа на мокрую и полусухую стяжку.
3. Отличные эксплуатационные качества. Полотна имеют хорошую упругость и не меняют свою форму на протяжении всего периода использования.
4. Высокая плотность, которая является достаточной для обеспечения необходимой прочности. Учтите, что минимальная плотность изделия не должна быть ниже 35 кг/м3. Дело в том, что оно обязано выдерживать вес не только системы отопления, но бетонную стяжку и облицовку.

5. На матах вы можете заметить специальную разметку, которая облегчает процесс монтажа труб. Если ее и нет, то нарисовать ее вы можете собственноручно.

   Поверх пенополистирольных плит производители матов наносят разметку или бобышки облегчающие укладку труб

6. Отличные звуко- и термоизоляционные свойства. Материал способен заглушать не только звуки, которые могут проявляться при ходьбе, а также внешний шум.
7. Пожарная безопасность. Продукт изготовлен из самозатухающего материала, поэтому возможность его возгорания крайне низка.
8. Устойчивость к влиянию влаги. При этом маты для теплого водяного пола не пропускают жидкость, что исключается возможность подтопления нижних этажей (если вы обустраиваете обогревательную конструкцию в многоэтажном доме).
9. Наличие фиксаторов, способных существенно облегчить и ускорить укладку напольного обогрева.
10. Устойчивость к перепаду температур (от -180 до +180 °C), гниению.
11. Легкость монтажа. Достаточно просто расстелить и соединить полотна. Если они с самоцентрирующимися замками, то тут вообще никаких проблем нет.

Как видите, достоинств у представленного изделия много. Естественно, действительно качественный материал не может быть слишком дешевым.

Производители нагревательных матов

Рассказ о нагревательных матах не будет полным, если мы не вспомним ведущих производителей этой продукции. Это такие компании, как:

• Теплолюкс: Россия, основана в 1994 году;
• DEVI (Dansk El-Varme Industri), Дания основана в 1942 году;
• Thermo (Thermo Industri AB), Швеция;
• Arnold rak (торговая марка Arnold Rak), Германия;
• Shtein (Shtein GmbH), Германия;
• AURA (“AURA” Technologies), Германия, основана в 1992 году в г. Дорфен;
• Raychem (компания nVent), США, Хьюстон;
• ENERGY (ENERGY GROUP), Евросоюз, основана в 1992 году;
• CEILHIT (Группа компания «СЕЛХИТ» в России). Официальный представитель CEILHIT SL. Барселона, Испания.

Монтаж

Замеры Монтаж подложки для теплого водяного пола следует начать с замеров помещения, в котором необходимо установить теплые полы

При замерах важно учитывать, что пленочные и фольгированные маты продаются в рулонах, а все прочие в основном в плитах. На этапе замеров вашей задачей будет минимизация длины стыков и исходя из этой задачи нужно подбирать ширину рулонов или ширину и длину матов для подложки под теплый пол.

Подготовка несущей поверхности На следующем этапе полы нужно очистить от мусора и неровностей

Это позволит более равномерно разложить материал подложки на следующем этапе.

Укладка материала Материал подложки должен лежать свободно и без натяжений.

Для предотвращения сминания рулонных материалов лучше использовать длинный, но не тяжелый груз – например брусок.

Проклейка Стыки подложки перед прокладыванием труб и стяжки следует проклеить, для этой цели лучше всего подойдет алюминиевый скотч, или его более дешевый аналог – металлизированный скотч.

Что представляет собой нагревательный кабель Woks?

Нагревательный кабель Woks 17, диаметром 6,5 мм предназначен для получения теплого пола мощностью 130…220 Вт/м2

Нагревательный кабель Woks 10, диаметром 4 мм позволяет получить теплій пол мощностью 50…200 Вт/м2

Практически это означает, что его можно класть под ламинат и линолеум, и под плитку в тех случаях, когда Woks 17 не подходит.

Чтобы минимизировать высоту подъема пола или положить нагревательный кабель под плитку на стене, выбирают Woks 10, т.к. он один из самых тонких в мире нагревательных кабелей со сплошным защитным экраном электромагнитного поля.

Положить теплый пол Woks 10 своими руками легко (смотрите наше видео)

Нагревательный мат для теплого пола WoksMat 160 имеет толщину 5 мм, и представляет собой нагревательный кабель Woks 10, закрепленный с фиксированным шагом на липкой сетке.

Удельная мощность WoksMat 160 составляет 146 Вт/м при напряжении 220 В (160 Вт/м при 230 В), что позволяет класть его в плиточный клей на старое основание.

Заключение

Некоторые домашние мастера при монтаже контуров обходят стороной вопрос укладки матов. Если рассматривать эту тему с точки зрения затрат, то на фоне стоимости системы теплого пола маты обходятся дешево. Однако эти траты поднимают экономичность системы и длительности ее эксплуатации, а также уровень комфорта в помещениях. Эффективность обогрева при низких затратах на энергоносители будет снижена, если тепловая энергия станет расходоваться на прогрев плит перекрытия и основания пола по грунту. Тепло должно быть направлено наверх, эта задача является одной из основных, которая ставится перед матами.

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Электрический теплый пол под ламинат на деревянный пол

Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.
