Солнечное отопление дома своими руками: коллекторы, батареи

Монтаж системы своими руками

Основными элементами любого солнечного коллектора являются теплоизоляционный короб накопителя и целая система труб: дренажные, ввода холодной воды, подвода холодной и горячей воды к смесителям, подвода горячей воды к накопителю, подпитки накопителя.

Практически все элементы коллектора можно изготовить или приобрести самостоятельно.

Месторасположение и монтаж накопителя

Лучше всего для размещения системы подойдут южная сторона крыши и чердак дома.

Роль накопителя солнечной энергии в коллекторе выполняет трубчатый радиатор, помещённый в застекленный короб, который повернут под определенным углом к светилу.

Решетку радиатора можно сварить самостоятельно – для этого подойдут стальные трубы с тонкими стенками и небольшим диаметром (как вариант – 16х1,5 мм). Для отводящей и подводящей труб лучше использовать больший диаметр.

Стенки короба изготавливают из досок шириной до 30 мм, дно – из оргалита или фанеры, дополнительно усиленных рейками. Короб тщательно изолируется – чтобы максимально сохранить тепло. Лучше всего для этого подойдёт пенопласт, хотя можно использовать и другие материалы (экструдированный пенополистерол – ЭППС или минеральную вату). На дно поверх утеплителя кладется лист жести или оцинкованного железа, а уже непосредственно на него устанавливается и закрепляется хомутами решетка радиатора.

Теплоаккамулятор

В качестве теплового аккумулятора используют обычный водяной бак на 200-300 литров. Чтобы сохранить в нем воду горячей, также потребуется качественная теплоизоляция: бак помещают в короб, заполненный опилками, пенопластом, эковатой и т.п.

Аванкамера

Постоянное давление в гидросистеме поддерживается при помощи аванкамеры – герметичного расширительного бачка на 30-40 литров с поплавковым клапаном. Уровень воды в аванкамере должен превышать уровень воды в баке на 80-100 см.

Соединение частей системы

Соединяется гидравлическая система при помощи тройников и муфт уголков (сваркой или резьбой), швы и стыки укрепляют краской, пеньковой подмоткой либо современным герметиком.

Начинают монтаж системы солнечного отопления с установки на чердаке накопительного бака, помещенного в теплоизоляционный короб.

https://youtube.com/watch?v=p5iVuJswMFs

Изготовленный своими руками или приобретенный коллектор размещают на солнечной стороне крыши под углом примерно 40-45 градусов относительно горизонта.

Далее система монтируется в единую конструкцию при помощи стальных труб: полудюймовых – для высокого напора (вывод из бака горячей воды и подвод от водопровода к аванкамере), дюймовых – для низкого напора.

Финальный этап

После этого устройство заполняется водой – и солнечное отопление начинает работать. Нагретая вода поднимается по трубам вверх и вытесняет из радиатора холодную воду. По сути, здесь мы имеем дело с обычной замкнутой системой: вода, попеременно охлаждаясь и нагреваясь, циркулирует. Нагретая жидкость с меньшей плотностью перемещается в бак, а более плотная холодная возвращается в коллектор.

Если конструкцию присоединяют к отопительной системе частного дома, то дополнительно устанавливают специальные электрические нагреватели и температурные датчики для поддержания в трубах оптимальной температуры: датчики будут автоматически включать и выключать электронагрев в зависимости от погоды «за бортом».

Видео описание

Видео-пример прикладного использования солнечного коллектора для дачного дома:

На светопоглощающую панель не должна падать тень от рядом расположенных объектов – домов, деревьев, труб, забора и проч.
При размещении прибора на крыше дома требуется заранее спроектировать для него крепление.
Во избежание скопления осадков на рабочей поверхности прибор необходимо установить как можно ближе к вертикальной плоскости, но с минимальным ущербом для улавливания солнечного света.
Для оптимальной работы на протяжении всего года прибор нужно установить на южную сторону с углом, равным географической широте местности.

Солнечное отопление

Перспективу частичного использования солнечной энергии лучше сразу закладывать при строительстве дома. Например, просто с помощью ориентации окон на южную сторону можно существенно сэкономить на отоплении. Также можно изначально заложить в проект установку фотоэлектрических элементов или коллекторов на крышу дома.

Системы потребления энергии Солнца бывают:

Пассивные
Активные

Пассивные способы использования солнечной энергии

Пассивные системы предназначены для прямого потребления энергии Солнца и его сохранение. Ярким примером являются солнечные дома.

Солнечный дом

Многие, наверняка, замечали, что даже в прохладный, но солнечный день, сидеть в кафе за столиком около закрытого окна с солнечной стороны довольно жарко. Это происходит потому, что инфракрасная часть спектра излучения способна проникать через стекло и нагревать поверхности. Эту способность и используют для отопления домов с ориентацией окон на южную сторону дома. Окна проектируют большой площади. Пол при этом выполняет функцию аккумулятора тепла. Он должен быть из из бетона или камня, толщиной в несколько десятков сантиметров и покрыт черным материалом, например, плиткой. Такую конструкцию пола или стены называют «термальный массив».

За световой день, инфракрасное излучение нагревает черный пол, тепло аккумулируется в каменной или бетонной массе. А после заката уже сам термальный массив выполняет функцию нагревателя, отдавая тепло в здание, поддерживая температуру в доме. В ночное время окна закрываются, чтобы избежать потерь тепла.

Устройство солнечного дома

Теоретически выглядит всё идеально, и такие проекты даже реализуются на практике. Но для того, чтобы в таком доме было комфортно находиться, он должен быть очень грамотно спроектирован опытным архитектором. Обязательно нужно учитывать сезонность эксплуатации здания, широту, климат в месте постройки, а также грамотно рассчитать потоки тепла в доме в разное время суток. Солнечный дом позволит значительно сэкономить на обогреве здания, но требует больших капитальных вложений на этапе проектирования.

Активные способы использования солнечной энергии

Активные системы преобразуют энергию Солнца, а затем передают её. Функционально их делят на фотоэлектрические элементы и солнечные коллекторы.

Фотоэлектрические элементы вырабатывают электричество из энергии Солнца, которое потом может использоваться как для отопления и горячего водоснабжения, так и для электроснабжения жителей дома.

Солнечные коллекторы нагревают теплоноситель, который потом циркулирует в системе отопления дома, или нагревает воду для горячего водоснабжения.

Солнечная электростанция

Плюсы и минусы альтернативной отопительной системы

Всё это приводит к тому, что в средней полосе России только монтаж солнечных батарей на крыше не может обеспечить теплом весь дом. Приходится задействовать дополнительные площади. Зимой, когда требуется больше энергии для отопления, солнечная активность маленькая. Летом же всё с точностью до наоборот.

Обзор лучших моделей

Лучшие коллекторы

Среди плоских конструкций наилучшей считается FPC-2200. У этого устройства активная площадь составляет 2,1 квадратных метра. Коэффициент полезного действия, если правильно установить изделие, будет достигать 94%. С его помощью можно достичь температуры теплоносителя в 135 градусов, наибольшее давление в системе будет составлять 1МПа. Без каркаса устанавливать запрещено. Стоит порядка 30 тысяч рублем.

Лучшим воздушным коллектором считает SOLARVENTI SV3, он способен работать полностью в автономном режиме. Предназначен не только для жилых помещений, но и для складов, разного рода иных технических помещений. Максимальная площадь, которую он может обогревать составляет всего лишь 25 квадратных метров. Изделие отличается компактными габаритами, масса составляет около 6 см, его разрешается устанавливать как в горизонтальном, так и в вертикальном положении. Стоит достаточно дорого – 40 тысяч рублей.

На сегодняшний день вакуумные модели на российском рынке не представлены. Такой коллектор будет хорошим дополнением к стандартной отопительной системе дома или квартиры.

Расположение солнечных коллекторов

Эффективность гелиоколлектора напрямую зависит от количества солнечного света, попадающего на адсорбер. Из этого следует, что коллектор должен располагаться на открытом пространстве, куда никогда (или, по крайней мере, максимально долго) не падает тень от соседних зданий, деревьев, расположенных вблизи гор и т. д.

Большое значение имеет не только расположение коллектора, но и его ориентация. Самой «солнечной» стороной в нашем северном полушарии является южная, а значит, в идеале «зеркала» коллектора должны быть развернуты строго на юг. Если технически сделать этого невозможно, то следует выбрать направление, максимально приближенное к южному, – юго-запад или юго-восток.

Не следует выпускать из внимания и такой параметр, как угол наклона гелиоколлектора. Величина угла зависит от отклонения положения Солнца от зенита, которое в свою очередь определяется географической широтой той местности, в которой будет эксплуатироваться оборудование. Если угол наклона будет выставлен неправильно, то существенно возрастут оптические потери энергии, поскольку значительная часть солнечного света будет отражаться от стекла коллектора и, следовательно, не достигнет абсорбера.

Подключение тепловых коллекторов

Схема подключения определяется прямым назначением конструкции, чаще всего применяется два варианта:

Для нагревания воды в летнее время.
Для нагревания теплоносителя зимой в системах отопления и горячего водоснабжения.

Первый вариант отличается своей простотой, его работа основана на естественном перемещении теплоносителя. Следовательно, такая схема использования солнечной энергии для частного дома может использоваться без циркуляционного насоса. Принцип работы выглядит следующим образом: при нагревании солнечными лучами вода в коллекторе расширяется и поступает в накопительный бачок. На место уходящей воды засасывается холодная жидкость.

Однако следует учитывать, что для большей эффективности работы системы с естественной циркуляцией необходимо создать определенный угол наклона

Кроме того важно расположить накопительный бак на более высоком уровне, чем солнечный коллектор.

Для поддержания высокой температуры теплоносителя аккумулирующий бак требует дополнительной теплоизоляции.

Максимально эффективная работа солнечного коллектора требует использования более сложной схемы подключения.

В систему заливают незамерзающий теплоноситель и врезают циркуляционный насос. Для управления его работой устанавливают контроллер и температурные датчики. Первый датчик показывает значения температуры воды в аккумулирующем бачке, второй датчик устанавливают на трубе, подающей горячий теплоноситель от солнечного коллектора. Такая схема работает по следующему принципу: при нагревании воды в баке выше заданных параметров происходит отключение циркуляционного насоса, и движение теплоносителя прекращается. Когда температура понижается до контрольных значений, контроллер включает котел отопления.

Советы по монтажу

Несколько рекомендаций помогут увеличить производительность коллектора отопления:

Ящик с радиатором лучше установить не жестко, а с возможностью поворота вокруг горизонтальной оси. Это даст возможность в течение всего сезона располагать его под прямым углом к направлению солнечных лучей. В этом случае обвязку выполняют гибкой подводкой.
Для стравливания воздуха в нижнюю часть контура следует врезать вентили.
Трубы с горячей водой необходимо утеплить.
В ночное время доступ воды в бак во избежание теплопотерь следует перекрывать.

Не забудьте на вводе в аванкамеру (перед поплавковым краном) установить вентиль. При наступлении холодов его необходимо будет перекрыть, а систему – сдренировать.

Цены и выбор

Конечная стоимость коллектора определяется используемыми материалами. Корпус может быть выполнен из стали или алюминия. Алюминиевый лучше и стоит дороже. Существуют также полимерные корпуса, которые имеют высокую прочность. На стоимость также сильно влияют материалы абсорбера и теплообменных трубок. Абсорберы делают алюминиевые и медные. Последние дороже, но использовать лучше их

Важное значение имеет поглощающее покрытие, и производители постоянно работают над его усовершенствованием. Сейчас можно встретить напыление из чёрного никеля

Покрытие также отражается на конечной стоимости продукта.

Коллекторные системы плоского типа стоит использовать только в регионах с высокой солнечной инсоляцией и непродолжительным зимним периодом. Эффективность таких систем в облачную погоду очень маленькая, а зимой в российском климате они неработоспособны. Так, что для работы зимой подойдут только вакуумные коллекторы. Их производительность ниже, но они имеют существенно меньшие потери тепла. Кроме того, они улавливают свет даже облачную погоду.

Из группы вакуумных трубчатых коллекторов наиболее эффективными являются те, что имеют перьевые трубки и тепловой канал в форме «U». Это наиболее дорогие модели. Но даже не это самое неприятное. Они непригодны для ремонта. При выходе из строя одной трубки, менять нужно всю панель. Несколько уступают по эффективности перьевые трубки с системой под названием Heat-pipe. Они тоже стоят дорого, но здесь можно заменить трубки по отдельности.

Солнечный коллектор — водяной или воздушный

Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы:

Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.

Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.

Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается.

Конструктивные особенности плоского солнечного коллектора

Наиболее востребованным вариантом является, согласно многочисленным отзывам, солнечный коллектор плоского типа, который можно изготовить своими руками. Такая система эффективна для организации горячего водоснабжения в теплый период года. В зимнее время КПД устройства очень низкий.

Корпус коллектора имеет плоскую квадратную или прямоугольную форму. Он выполняется из металла или другого материала с высоким коэффициентом теплопроводности. Изделие покрывается темной краской для улучшения абсорбирующих качеств.Внутри корпуса располагается пластина, в которой находится змеевик, изготовленный из медной трубки малого сечения. По трубкам осуществляется циркуляция теплоносителя. Для минимизации потерь тепла внутри корпуса уложен теплоизоляционный материал.

Чтобы мусор не проникал в корпус устройства, он сверху закрывается стеклянной или поликарбонатной крышкой, которая способна усилить нагрев. Для эффективной работы коллектора ее необходимо периодически протирать от загрязнений и пыли.

Плоский солнечный коллектор рекомендуется устанавливать в южных регионах, где данный вариант характеризуется наилучшими показателями цены и эффективности. Такое устройство отличается способностью к самоочищению, высоким КПД в летний период и низкой стоимостью.

Плоские солнечные коллекторы являются самыми востребованными

Однако плоским коллекторам свойственны значительные тепловые потери, которые возникают вследствие конструктивных особенностей устройства. Такая система имеет низкий КПД в весенне-осенний период. Конструкция характеризуется высокой парусностью, что вызывает опасность повреждения в процессе эксплуатации ее элементов.

Расчет энергоэффективности солнечных батарей

При расчете необходимой площади солнечных батарей необходимо учитывать, что один квадратный метр такого оборудования даст в вашу сеть около 120 ватт. А теперь пройдитесь по своему дому и прикиньте, какую мощность имеют имеющиеся у вас бытовые электрические приборы и оборудование. Разумно будет также прикинуть, какую экономию электричества может дать замена некоторых устройств на энергоэффективные. После этого вы можете приступать к расчетам необходимого количества и площади солнечных батарей, стараясь учитывать время солнечной активности в вашей местности.

Отопление частного дома от солнечной энергии

Кроме добычи электроэнергии из солнечной энергии – наше светило вполне может и обогреть ваш дом. Конечно, можно воспользоваться самым простым способом и подключить электрическую систему отопления к солнечным батареям. Но скорее всего это будет довольно неэффективно, особенно учитывая не очень большое количество солнечных дней в году на наших широтах.

Лучше всего будет комбинировать систему добычи электричества с помощью солнечных батарей и систему автономного отопления, основанную на нагреве солнечным теплом жидкости, поступающей затем в радиаторы отопления вашего дома.

Принцип работы отопления на солнечной энергии

Ключевым звеном такой автономной системы солнечного отопления будут являться нагревательные коллекторы. Это специализированные устройства, которые с минимальными потерями передают солнечную лучистую энергию на теплоноситель, в качестве которого может выступать вода или специальный антифриз.

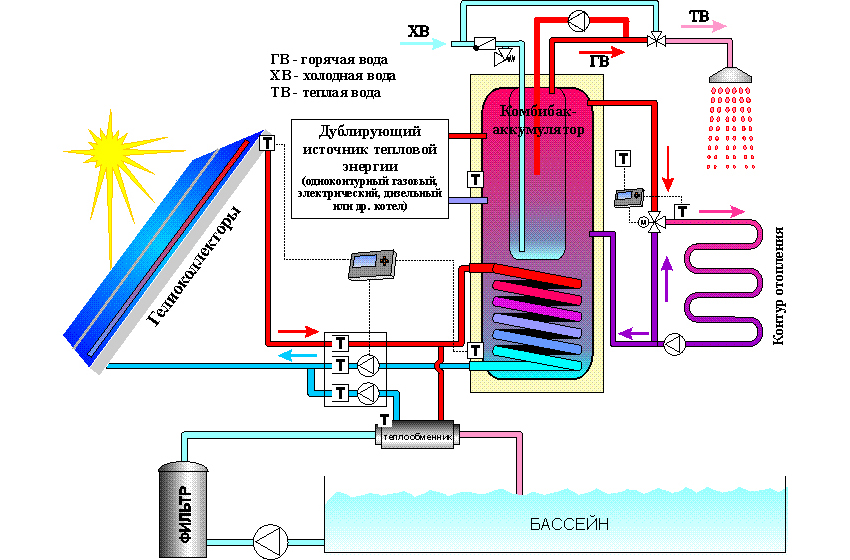

схема солнечного нагревателя

Немаловажным преимуществом такого высокотехнологичного подхода является то, что такая система будет эффективно работать даже в самых суровых климатических условиях, ее коэффициент полезного действия не снижается даже при низких отрицательных температурах на улице.

Такие системы, называемые также солнечными коллекторами отлично зарекомендовали себя, например, в северных районах Китая – в местности с весьма суровым климатом. При этом в тех регионах они устанавливаются даже на многоквартирных домах.

После нагрева в коллекторе теплоноситель обычно попадает в аккумулирующих бак, оснащенный отличной теплоизоляцией. Температура жидкости в таком баке сохраняется довольно продолжительное время. В случае, если в качестве теплоносителя используется обычная водопроводная вода, то, помимо отопления – такую жидкость также можно использовать для бытовых целей, например, для умывания или мытья посуды.

Солнечный коллектор — что это?

В силу удорожания природных ресурсов и привычных источников энергии, таких как газ, уголь и электричество, все больше домовладельцев начинают задумываться о пока еще диковинной системе отопления с использованием солнечной энергии. Возведение так называемых «экодомов» с использованием гелиосистем становится все популярнее, и данная технология медленно, но верно переходит из разряда технических новинок в категорию дорогостоящих, но эффективных альтернативных источников энергии.

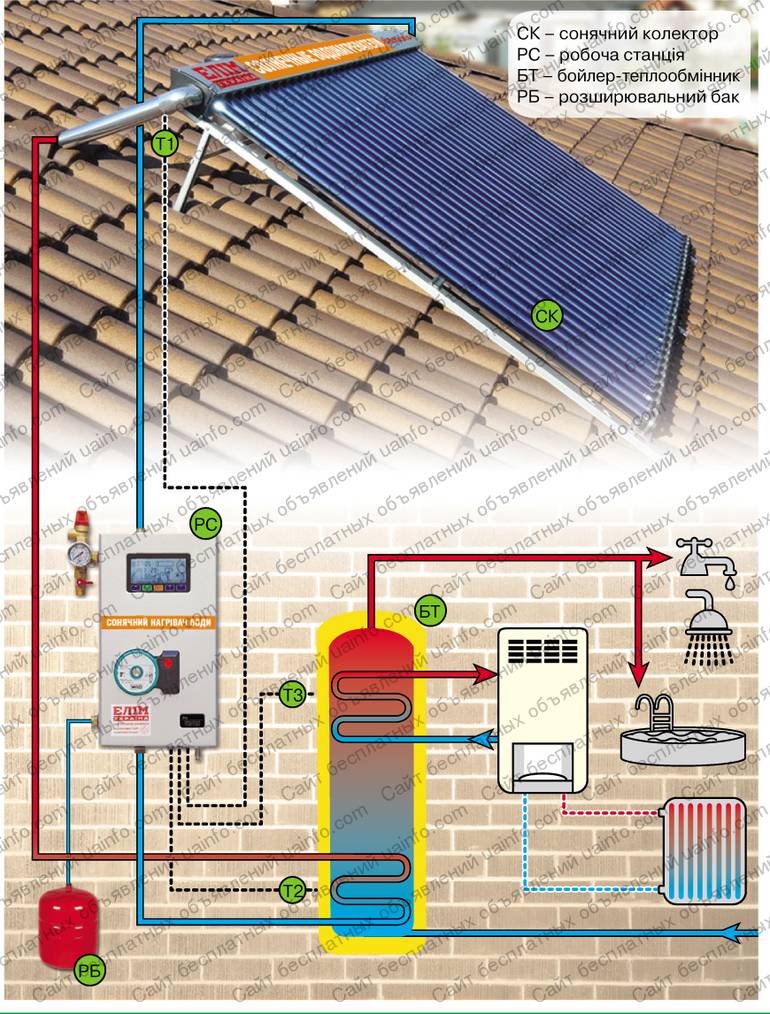

Схема подключения солнечного коллектора.

Что же представляет из себя гелиосистема и насколько выгодно ее использование для отопления дома зимой? Если вспомнить законы физики, то всем известно, что солнечные лучи сильнее концентрируются на темных поверхностях и гораздо интенсивнее их нагревают, в отличие от светлых. В народе испокон веков научились применять эту особенность отдачи солнечной энергии, и фактически примитивные гелиосистемы используются повсеместно при устройстве парников, теплиц, летних душевых и так далее.

Возникает естественный вопрос: почему, если солнечная энергия так эффективна, отрасль этой технологии начала развиваться лишь недавно и не вводится в эксплуатацию повсеместно? Ответ на данный вопрос неоднозначен. Большое значение имеет расположение, часовой пояс, длина светового дня, ну, и банальная зависимость от погоды.

Схема плоского солнечного коллектора.

А потому использование гелиосистем в средней полосе не отличается высокой эффективностью, такой как в Средиземноморье, где данная технология введена в обиход повсеместно и практически сократила расходы электроэнергии в два раза.

В условиях короткого светового дня солнечный коллектор целесообразно использовать как дополнительный источник энергии, и говорить о полном переходе на солнечные батареи для генерации тепла пока еще рано. Но тем не менее, исследования в этой области набирают обороты и в силу истощения природных ресурсов становятся все более актуальны. А потому данная технология развивается, совершенствуется и занимает все более обширную нишу в индустрии отопления и энергообеспечения.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

жидкостные (о которых мы говорим в данном материале);
воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

попадает максимальное количество солнечного света,
имеет большую площадь,
установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

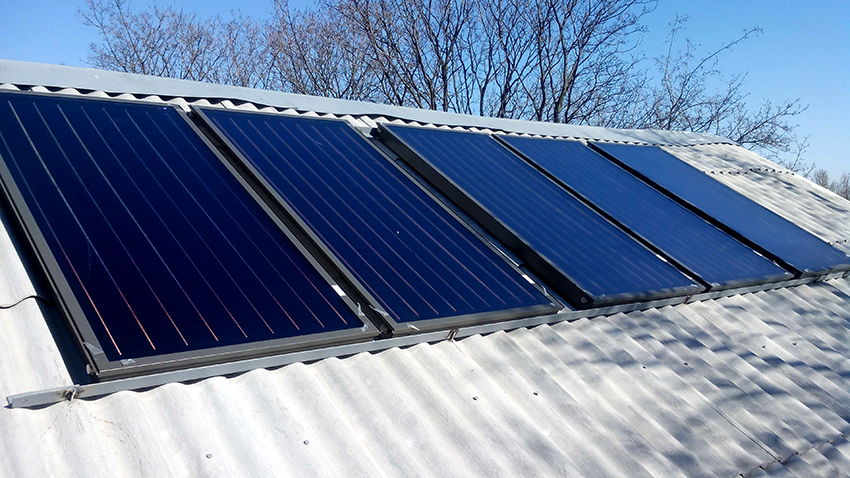

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

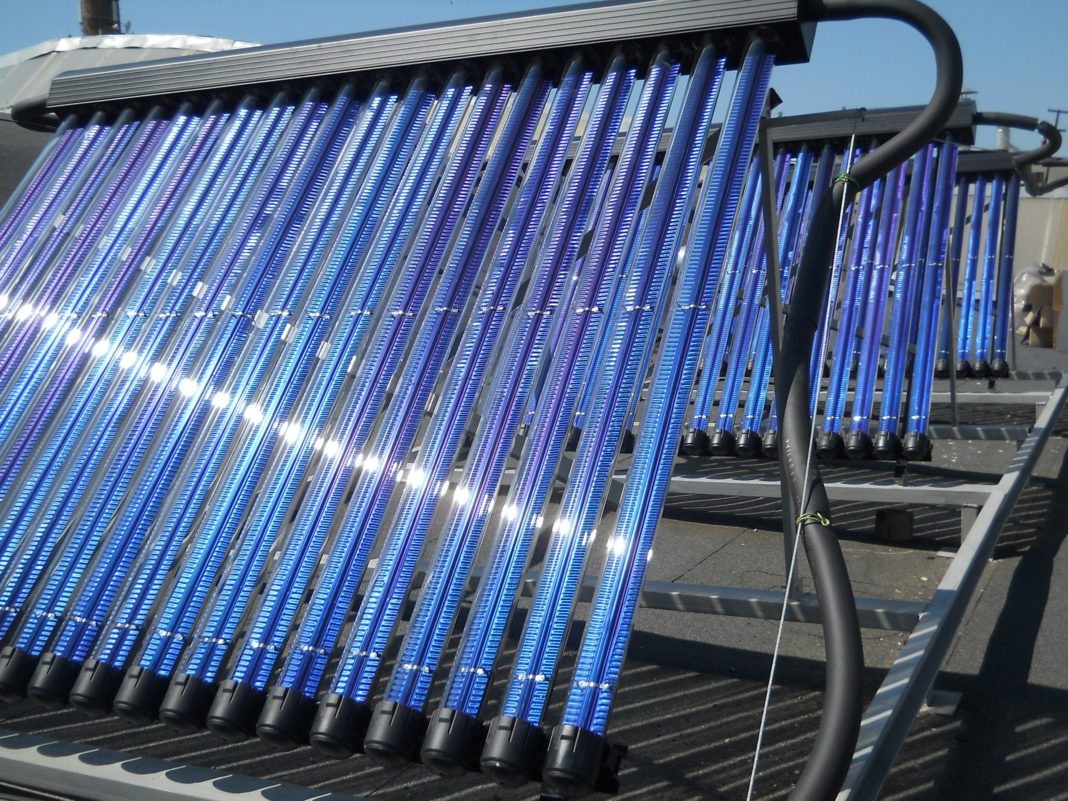

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
концы трубок соединены с трубой, по которой проходит теплоноситель;
при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Обзор лучших моделей

Лучшие коллекторы

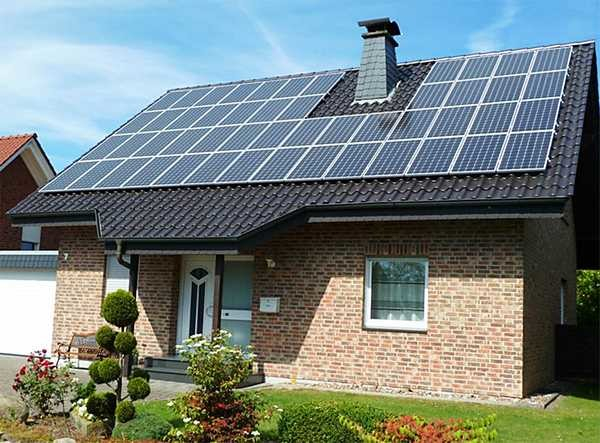

Солнечные батареи

Слыша слова «солнечная энергетика» мы в первую очередь думаем именно о батареях, которые преобразуют свет в электричество. И делают это специальные фотоэлектрические преобразователи. Они выпускаются промышленностью из разных полупроводников. Чаще всего для бытового использования мы применяем кремниевые фотоэлементы. Они имеют самую низкую цену и показывают достаточно приличную производительность: 20-25%.

Солнечные батареи для частного дома в некоторых странах — обычное явление

Напрямую использовать солнечные батареи для отопления можно лишь в том случае, если котел или другой отопительный прибор на электричестве вы подключите к этому источнику тока. Также солнечные панели в совокупности с электро-аккумуляторами можно интегрировать в систему снабжения дома электричеством и таким образом уменьшать приходящие ежемесячно счета за использованную электроэнергию. В принципе, вполне реально полностью обеспечить потребности семьи от этих установок. Просто средств и площадей потребуется много. В среднем с квадратного метра панели можно получить 120-150Вт. Вот и считайте, сколько квадратов кровли или придомовой территории должно быть занято такими панелями.

Гелиосистема – основные части и особенности

Содержание частного дома требует немалых финансовых затрат. Львиная доля расходов при этом приходится на оплату потребленных энергоресурсов. Сэкономить последние позволяет солнечный коллектор (СК). Он представляет собой гелиосистему, с помощью которой можно получить бесплатную тепловую энергию и использовать ее для отопления жилища и нагрева воды. СК для частного дома имеет достаточно простую конструкцию. При желании его несложно собрать и запустить в работу своими руками.

Все бытовые солнечные водонагреватели функционируют по одному принципу. Они захватывают энергию солнца и передают ее теплоносителю:

воздуху;
воде;
смеси воды и незамерзающего жидкого состава.

Воздушный коллектор имеет малую эксплуатационную эффективность и показатель полезного действия. Связано это с тем, что газ плохо проводит тепло. А вот водяные конструкции пользуются немалой популярностью. Такие гелиосистемы состоят из теплового аккумулятора, корпуса и специального контура, в котором происходит теплообмен. Под первым понимают емкость для теплоносителя. Контур коллектора состоит из трубок, которые выкладываются в форме змеевика. Иногда они последовательно соединяются с входной и выходной магистралями системы. Теплоноситель циркулирует по трубкам за счет естественных физявлений (перепады давления, испарение жидкости, изменение агрегатного состояния и плотности воды либо воздуха).

Солнечные водонагреватели эксплуатируются в нескольких диапазонах температуры. С этой точки зрения они бывают высоко-, средне- и низкотемпературными. Первые в быту не используются. Теплоноситель в них может нагреваться до отметки выше 80 °С. Обычно они устанавливаются в коммерческих зданиях и на промышленных объектах. Среднетемпературные устройства способны вырабатывать энергию, которой достаточно для нагрева теплоносителя до 50–80°. Такие системы для отопления дома и нагрева воды реально сделать самостоятельно. Проще всего изготовить низкотемпературный коллектор. Он применяется исключительно для нагрева воды до 30°. В качестве отопительной системы низкотемпературный СК не используется.

Вывод

Солнечный коллектор – изобретение современной науки, вызывающее множество любопытства и споров. Об абсолютном переходе на подобные установки говорить рано. При этом разумные доводы в сторону использования такого метода генерации тепла, безусловно, присутствуют.

В условиях истощения ресурсов природы коллекторы солнечного света становятся все актуальнее. Технология продолжает идти по пути развития, совершенствования, распространения в массы.

Производство гелиосистем набирает обороты. Количество моделей на разные потребности увеличивается. Даже при обширных сомнениях народа в таком отоплении, ниша растет и занимает все более устойчивые позиции.
