Что такое термопара для газового котла

Особенности осуществления термоконтроля в газовом котле

Практически единственным устройством, подходящим для измерения температур с крайне большим значением является термопара. Она может использоваться для множества разнообразных устройств, в том числе и для газовых котлов.

Устройство и принцип действия термопары в газовом котле

Поскольку термопара рассчитана на работу в условиях высокой температуры, для её изготовления применяются термостойкие материалы. Если говорить более точно, этот элемент производится с использованием нескольких металлов, что позволяет обеспечить ему необходимые свойства. Поскольку работа газового котла без применения термопары просто невозможна, то  любая её поломка влечёт за собой  необходимость полной остановки рабочего процесса и наискорейшей замены элемента. Подобная ситуация возникает от того, что при работе термоэлемент сцеплён с электромагнитным отсекающим клапаном. Дисфункциональность термоэлемента приводит к перекрытию топливного канала и прекращению подачи топлива. В результате происходит затухание горелочного устройства.

Рис.1: Схема термопары в газовом котле

Если говорить простым языком, то принцип работы термопары заключается в следующем: при спаивании между собой двух различных металлов и последующем нагревании точки спая, на противоположных концах получившегося элемента формируется разница потенциалов. Другими словами, образуется напряжение. Подключённый к этим концам измерительный прибор, позволяет замкнуть цепь и формирует условия для появления электрического тока. Уровень напряжения при этом довольно незначительный, однако его хватает для открытия электромагнитного клапана, пропускающего топливо к запальнику.

В работе термопары реализуется так называемый эффект Зеебека. С точки зрения учёных данный эффект обуславливается тем, что частицы, транспортирующие заряд в момент нагрева изменяют свой энергетический уровень. Как результат: поток электронов движется по направлению к холодной части проводника, либо наоборот, формирую электродвижущую силу плюсового или минусового значения. Конкретное направление движения частиц определяется характеристиками проводящих  материалов, из которых «собран» элемент

Самым важной точкой в конструкции этого элемента является место спайки металлов. Именно качественно выполненное соединение обеспечивает долговечность и бесперебойную работу элемента

Существует несколько возможных сочетаний металлов для создания термопары. В газовых котлах применяют элементы состава хромель-алюминий. Каждый из холодных концов при этом с помощь проводника покрытого защитной оболочкой соединяется с соответствующим гнездом автоматики, где и крепится зажимной гайкой.

Чтобы в необходимый момент подать топливо на запальник, изначально придётся заняться открытием электромагнитного клапана вручную. Для этого достаточно нажать на шток, тогда газ попадёт на запальник, который его и подожжёт, после чего начинает происходить нагрев термоэлемента. Спустя полминуты удерживать клапан открытым самостоятельно уже нет необходимости, поскольку выработка напряжения термоэлементом уже началась.

Основные типы термопар для газового котла

При изготовлении термоэлектрических преобразователей применяют сплавы благородных и неблагородных металлов. Для конкретных диапазонов рабочих температур используют определенные группы сплавов. В зависимости от металлических пар, применяемых при изготовлении, приборы делятся на несколько типов. Для работы котельного оборудования на газовом топливе чаще всего используют следующие типы устройств:

  • термопара типа E. Заводская маркировка ТХКн, представляет собой пластины из хромеля и константана. Прибор предназначен для температурного диапазона от 0°C и до +600°C;
  • тип J. Предусматривает композицию из железа и константана, маркировка ТЖК. Используется для рабочих температур в пределах от -100°C и до +1200°C;
  • тип Kс маркировкой ТХА, изготавливается на основе пластин из хромеля и алюмеля. Температурный диапазон применения термопары типа Kзначительный – от -200°C и до +1350°C;
  • тип Lс маркировкой ТХК. Элементы конструкции представляют собой хромель и копель. Устройство предназначено для температур от -200°C и до +850°C.

Термопара для газового котла типа J

Следующие образцы продукции находят применение в сфере тяжелой промышленности:

  • тип Sс маркировкой ТПП10 представляет собой композицию платинородий-платина. Применяется в установках при температурном режиме до +1700°C;
  • тип Bс маркировкой ТПР состоит из композиции пластин платинородий-платинородий. Продукт предназначен для температурного диапазона от -100°C и до +1800°C.

Также изготавливаются и другие варианты аналогичных приборов из сплавов благородных металлов, которые актуальны в тяжелой промышленности и литейном производстве.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

  • извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану,
  • если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой,

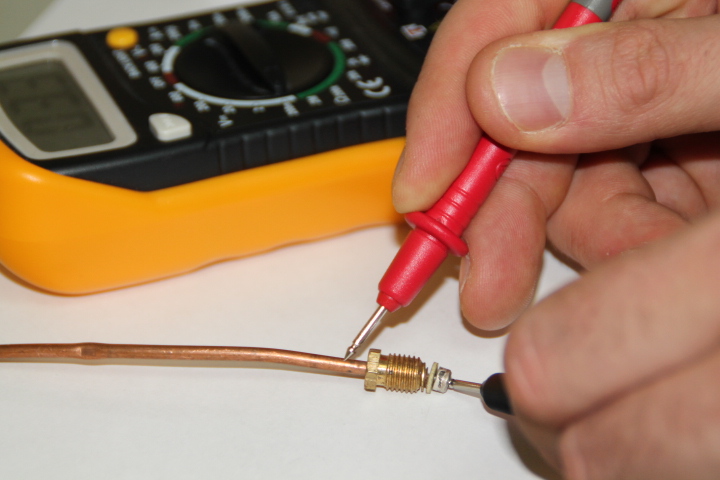

  • далее при помощи мультиметра проверяют работоспособность устройства.

Если при проверке датчик показывает напряжение 50 мВ, можно попробовать запустить котел. Если проблема осталась, и горелка гаснет, это может свидетельствовать о неисправности электромагнитного клапана.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Температурные датчики. Классификация

Существует несколько основных типов термопар. Их различают по материалу изготовления. Основными материалами, используемыми для температурных датчиков, являются металлы — благородные и неблагородные. Именно их сочетание и стало основой классификации. Вот наиболее распространенные типы термоэлектрических элементов:

  • Тип К: Хромель и алюмель. Диапазон температур (длительно): от 0°С до +1100°С;
  • Тип J: Железо и константан. Диапазон температур (длительно): от 0°С до +700°С;
  • Тип N: Никросил и нисил. Диапазон температур (длительно): от 0°С до +1100°С;
  • Тип R: Платинородий(13 % Rh) и платина. Диапазон температур (длительно): от 0оС до +1600°С;
  • Тип S: Платинородий (10 % Rh ) и платина. Диапазон температур (длительно): от 0°С до +1600°С;
  • Тип B: Платинородий (30 % Rh) и платинородий (6 % Rh). Диапазон температур (длительно): от +200°С до +1700°С;
  • Тип T: Медь и константан. Диапазон температур (длительно): от -185°С до +300°С;
  • Тип Е: Хромель и константан. Диапазон температур (длительно): от -50°С до +800°С;

Типы термоэлектрических элементов

Безусловно, каждый тип термоэлемента используется в различных целях. Дорогие термопары используются в науке и промышленности, а более простые и дешевые идеальны для бытового использования — в газовых котлах или плитах.

Устройство и принцип действия термопары

Известно, что не каждый материал может постоянно находиться в открытом пламени. Как видно из описания типов термоэлектрических элементов, они изготавливаются из нескольких металлов, способных длительное время выдерживать высокие температуры. Когда термопара выходит из строя, газовый котел потребует немедленного ремонта, так как произойдет затухание горелочного устройства. Почему так происходит? Термопара работает вместе с отсекающим электромагнитным клапаном. При нарушениях в работе температурного датчика клапан закрывается, и подача газа немедленно прекращается.

Основной принцип работы термопары — термоэлектрический результат (или эффект Зеебека). Суть этого физического явления заключается в следующем:

  1. Два металла с разными физическими свойствами образуют замкнутую цепь;
  2. Место, где проводники соединены между собой путем качественной спайки, помещается в открытое пламя;
  3. На холодных концах спая возникнет напряжение — разница потенциалов.
  4. Если к ним подключить измерительное приспособление, цепь замкнется и появится электрический ток, напряжения которого будет достаточно для возникновения в катушке электромагнитного клапана индукции, которая пустит газ к запальнику.

Конструкция и принцип действия термопары

В тех случаях, когда вы не можете зажечь газовый котел, запальник тухнет, как только вы отпускаете кнопку подачи газа — можете быть уверены, что термопара вышла из строя.

Для газовых котлов чаще всего используют универсальные термоэлектрические элементы типа К (хромель-алюмель), типа Е (хромель и константан) и типа J (железо и константан). Проводники в защитной оболочке, приварены к холодным концам металлов, а спай закрепляют зажимной гайкой в соответствующее место автоматики котла.

Остальные разновидности термопар в газовых котлах и установках не используются в силу того, что из-за использования дорогостоящих сплавов возрастает цена. А для газовых котлов достаточно хороши свойства простейших сплавов.

Чтобы проверить, как работает термопара, нужно подключить один ее конец к измерительному прибору — мультиметру, а другой нагреть при помощи обычного огня. Если устройство исправно, напряжение будет около 50мВ.

Принцип действия термопары достаточно прост, однако в процессе производства каждый вид термопары проходит калибровку, или, другими словами, корректировку относительно 0оС. Чем точнее измерительный прибор, которым проводят калибровку, тем точнее будет термопара. Кроме этого, добросовестный производитель не позволит себе сделать некачественную пайку металлов термопары. Поэтому старайтесь выбирать изделие проверенного бренда, покупая термодатчик для своего газового котла.

Также стоит учесть, что точка измерения не должна находиться далеко от измерительного прибора, в противном случае вам понадобится расширение проводов промежуточного соединения, а это достаточно дорого.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

  • функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
  • если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Разновидности

Термопара характеризуется несложным строением. При наличии соответствующих навыков это устройство можно даже сделать собственными руками в домашних условиях. Однако лучше приобрести промышленный прибор, прежде изучив технические характеристики, а также особенности всех типов устройств.

Специализированные компании производят термопару трёх видов:

  1. Типа Е — для изготовления используются две пластины: константан и хромель. Этот прибор отличается повышенной производительностью. Кроме того, он контролирует процесс, протекающий в диапазоне температур от —5°С до 74°С.
  2. Типа J — в приборе вместо хромеля установлена железная пластинка, которая ничуть не ухудшает технические характеристики устройства. Имеет повышенную чувствительность к изменениям, а температурный диапазон — от —4°С до 74°С.
  3. Типа К — такие термопары пользуются наибольшей популярностью. Они оснащены пластинами, сделанными из алюминия и хромеля.

    Рабочий диапазон изменяется в пределах от —20°С до 135°С, а саму чувствительность производителям удалось повысить на несколько позиций.

    Продолжительность срока эксплуатации этого прибора определяется средой использования: так, в углекислом газе пластина из хромеля покрывается ржавчиной в виде зелёной гнили, сплав быстро портится и устройство теряет немагнитные свойства.

Существуют и другие типы термопар, однако, они не подходят для применения в газовых котлах по причинам:

  • сплавы содержат дорогие металлы, поэтому у них высокая стоимость;
  • такие модели ничем не лучше, чем типы К, Е или J.

Плюсы и минусы

Использование термопар в системе автоматики котла имеет свои преимущества и недостатки. К плюсам стоит отнести:

  • датчик имеет возможность работать в тяжелых условиях, соприкасаясь с открытым пламенем:
  • поскольку изделие имеет простое устройство без движущихся частей, оно весьма надежно;
  • устройство способно обеспечить уровень точности измерений, достаточный для использования в отопительных агрегатах;
  • произвести замену термопары при необходимости достаточно просто.

К недостаткам элемента относят:

  • нелинейную зависимость роста потенциала от повышения температуры;
  • потенциал не может подняться выше определенного предела.

Недостатком является и невозможность проведения ремонта, в случае выхода термопары из строя, ее можно только заменить. Впрочем, стоимость этого элемента невысока, так что покупка нового не станет серьезным испытанием для семейного бюджета.

Чистка

Если датчик перестал подавать сигнал на клапан-отсекатель, не стоит сразу его менять, нужно проверить термопару и возможно придется выполнить ее чистку.

Специфический признак такого сбоя можно определить следующими действиями:

  • нажимают кнопку запальника;
  • горелка зажигается;
  • факел горит, до тех пор палец покоится на кнопочке;
  • как только рука снимается с кнопки — пламя пропадает.

Это признак грязной термопары. Конец термодатчика размещается прямо около горелки и пламени. В духовке он также находится близко с рассекателем пламени вверху камеры. Эта часть термопары не должна иметь нагар, отложения и любых дефектов.

Когда рабочий участок термодатчика покрыт нагаром, то его очищают наждачной бумагой. Чем значительнее слой нагара, тем меньше тепловой энергии поступает к датчику и меньше создается ЭДС.

Выработанных милливольт вероятно не достаточно для запуска клапана-отсекателя. Если это действие не поможет нужно проверить работоспособность термопары.

Устройство и принцип работы термопары в газовом котле

Термопара предусматривает два проводника из различных видов металла, устойчивых к максимальным температурам, которые соединены в кольцо. Одна из точек спайки устанавливается в зоне измерения, вторую подключают к преобразовательному устройству. Физическое явление в виде термоэлектрического эффекта (эффект Зеебека) составляет основу принципа работы термопары:

  • два элемента из различных металлических основ прочно соединяют в одной точке. Отличие в составах проводников – основополагающий фактор в работе устройства;
  • когда место стыка помещают в открытый огонь, на других концах спаянного проводника появляется разница потенциалов.

Как выглядит термопара для газового котла

Далее к холодным концам устройства подсоединяют вольтметр, цепь замыкается и измерительный прибор показывает напряжение.

Термопара для котла: устройство и принцип работы

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Основные компоненты и принцип её работы

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Из каких металлов состоят проводники термопары

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

  1. Тип Е. Изготавливается из пластин хромеля и константа. Отличается высокой надежностью. Имеет заводскую маркировку ТХКн. Диапазон рабочей температуры составляет от 0 до +600°С.
  2. Тип J. Аналог предыдущей термопары, но вместо хромеля здесь применяется железо. Устройство практически не уступает по функциям типу Е, однако цена значительно меньше. Маркировка – ТЖК. Диапазон температур варьируется в пределах от -100 до +1200°С.
  3. Тип К. Наиболее распространенный и повсеместно применяемый тип термопары. Маркировка – ТХА. В составе содержатся пластины из хромеля и алюминия. Рабочие температуры находятся в пределах от – 200 до +1350°С. Такие приборы довольно чувствительны к малейшим изменениям температур, но при этом сильно зависят от окружающей среды. К примеру углекислый газ способен существенно снизить срок эксплуатации устройства и вызвать преждевременный ремонт.

Проверка и замена

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.

Если на самих проводниках имеются окисленные или загрязненные участки, а мультиметр показывает напряжение отличное от нормы – термопара вышла из строя. В таких случаях рекомендуется просто поменять термоэлемент и установить вместо него новый. Средняя цена на устройство по территории России составляет от 500 до 1800 рублей в зависимости от марки и типа.

Термопара в системе газового контроля

При эксплуатации газового оборудования требуется энергонезависимая автоматика, что способствует оперативному перекрытию подачи газа в случае, если внезапно погаснет пламя. В современных отопительных котлах с газовой горелкой предусмотрена система газ-контроль, которая включает в себя электромагнитный клапан и термопару. К составным элементам электроклапана относятся:

  • сердечник с обмоткой;
  • колпачок;
  • возвратная пружина;
  • якорь;
  • резинка, перекрывающая подачу газа.

При нажатии на кнопку подачи газа, шток заглубляется внутрь катушки и заряжается пружина. По регламенту клапан подачи следует удерживать около 30 секунд, чтобы термопара прогрелась, и на концах образовалось напряжение для удержания клапана внутри катушки. Термопара начинает остывать, если гаснет горелка. Что дальше происходит:

  • это сопровождается уменьшением напряжения на концах термопары;
  • возвратная сила пружины превышает электромагнитную силу, которая удерживает шток внутри катушки;
  • клапан возвращается в исходное положение и перекрывается подача газа.

В этом заключается работа термопары в газовом котле. Система газ-контроль на термопаре отличается высокой надежностью, в том числе и благодаря тому, что она способна функционировать без подключения к энергосети.

Термопара для котла: устройство и принцип работы

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Основные компоненты и принцип её работы

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Из каких металлов состоят проводники термопары

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

  1. Тип Е. Изготавливается из пластин хромеля и константа. Отличается высокой надежностью. Имеет заводскую маркировку ТХКн. Диапазон рабочей температуры составляет от 0 до +600°С.
  2. Тип J. Аналог предыдущей термопары, но вместо хромеля здесь применяется железо. Устройство практически не уступает по функциям типу Е, однако цена значительно меньше. Маркировка – ТЖК. Диапазон температур варьируется в пределах от -100 до +1200°С.
  3. Тип К. Наиболее распространенный и повсеместно применяемый тип термопары. Маркировка – ТХА. В составе содержатся пластины из хромеля и алюминия. Рабочие температуры находятся в пределах от – 200 до +1350°С. Такие приборы довольно чувствительны к малейшим изменениям температур, но при этом сильно зависят от окружающей среды. К примеру углекислый газ способен существенно снизить срок эксплуатации устройства и вызвать преждевременный ремонт.

Проверка и замена

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.

Если на самих проводниках имеются окисленные или загрязненные участки, а мультиметр показывает напряжение отличное от нормы – термопара вышла из строя. В таких случаях рекомендуется просто поменять термоэлемент и установить вместо него новый. Средняя цена на устройство по территории России составляет от 500 до 1800 рублей в зависимости от марки и типа.

Плюсы и минусы

Ключевым достоинством термоэлектрического преобразователя отмечают то, что он имеет простое устройство, при необходимости его не сложно изготовить самостоятельно

Прибор удобен в эксплуатации, также важно, что он энергонезависим. Отечественные и зарубежные поставщики предлагают разнообразный ассортимент этой продукции, стоимость которой варьируется в широком диапазоне в зависимости от типа и бренда

В качестве минуса в копилку – необходимость замены на новый вариант в случае поломки термоэлемента, так как он не подлежит восстановлению. Чувствительные к минимальным перепадам температур приборы сильно зависят от среды окружения. Так, под воздействием углекислого газа существенно снижается срок эксплуатации оборудования, повышается риск поломки, что сопровождается расходами на замену термоэлемента.

Термопара для котла устройство и принцип работы

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Примите к сведению: работа современных клапанов устроена таким образом, что высокая чувствительность катушек позволяет оставлять открытым топливный канал до тех пор, пока напряжение не опуститься ниже отметки в 20 мВ. Термопара в обычном режиме производит напряжение в диапазоне от 40 до 50 мВ.

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.

Неисправности термопары

Если термопара выдает неточные показания температуры, и было проверено, что нет ослабленных соединений, то причина может крыться либо в регистрирующем приборе, либо в самой термопаре, первым обычно проверяется регистрирующий прибор, так как приборы чаще выходят из строя, чем термопары.

Более того, если прибор показывает хоть какие-нибудь показания, пусть даже неточные, то, скорей всего, дело не в термопаре. Если термопара неисправна, то обычно она не выдает вообще никакого напряжения, и прибор не будет выдавать никаких показаний. Если показаний на приборе нет совсем, то вероятно дело в термопаре.

Если Вы подозреваете, что термопара вышла из строя, то проверьте ее сигнал на выходе с помощью прибора, который называется милливольтный потенциометр, который используется для измерения малых величин напряжения. Потенциометр

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Стандарты по строительству
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
