Автоматика для твердотопливного котла

Как поставить и настроить регулятор

В большинстве случаев установка терморегулятора своими руками влечет за собой опорожнение водяной рубашки котла. Это не создаст большой проблемы, если обвязка твердотопливного котла выполнена правильно и систему водяного отопления можно отсечь кранами. В противном случае придется сливать весь теплоноситель. После этого из гильзы удаляется заглушка, а вместо нее вкручивается прибор и система вновь заполняется водой.

Чтобы произвести настройку регулятора тяги, нужно разжечь котел и следовать инструкции:

1. Не присоединяя цепочку к дверце, открыть ее для доступа воздуха.
2. На регулировочной рукоятке ослабить винт — фиксатор.
3. Выставить рукоятку в положение, соответствующее требуемой температуре, например, 70 °С.
4. Следя за котловым термометром, присоединить цепной привод к заслонке в тот момент, когда он покажет 70 °С. При этом заслонка должна быть приоткрыта всего на 1-2 мм.
5. Затянуть фиксирующий винт.

Далее, следует проверить работу терморегулятора на всех режимах, вплоть до максимального. При этом нужно учитывать, что между моментом закрывания заслонки и падением температуры теплоносителя проходит какое-то время и не спешить перенастраивать прибор. Твердотопливным теплогенераторам свойственно запаздывание, ведь дрова или уголь в топливнике не могут погаснуть в один момент.

Элементы автоматики

Так как сам отопительный котел является достаточно сложным устройством, то в его конструкции присутствует большой ряд узлов, от которых зависит качество и эффективность выработки тепловой энергии. Поэтому инженеры и конструкторы позаботились о том, чтобы как можно больше этих узлов попадали под критерий автоматизации.

За что отвечает автоматика

В первую очередь необходимо было установить такой прибор, с помощью которого можно было бы регулировать температуру сжигания твердого топлива. А этот процесс полностью зависит от количества подаваемого в топку воздуха. Чем его больше, тем интенсивнее сгорают дрова, а, значит, больше выделяется тепловой энергии. Поэтому в топку был установлен вентилятор, который завязали с блоком управления твердотопливным котлом. По сути, все работает вот по какому принципу. Если теплоноситель остывает на 10 градусов, то автоматика сразу же включает вентилятор, который порционально подает воздух в камеру сгорания, что приводит к интенсивному сгоранию топлива.  Если, наоборот, температура повышается, вентилятор останавливается или сбавляет обороты. Все просто.
Система безопасности. Любой отопительный агрегат, а тем более твердотопливный котел, это прибор, который должен соответствовать жестким требования пожарной безопасности. И в этом случае необходимо строго придерживаться одного правила – при изменениях параметров работы агрегата он должен сразу же прекратить свою работу. К примеру, снизилась тяга в дымоходе, что приводит к выбросу продуктов сгорания топлива в помещения. В этом случае котел необходимо обязательно остановить. Поэтому в его конструкции устанавливается регулятор тяги для твердотопливного котла. В дополнение этот важный прибор может доукомплектовываться специальным устройством, который подает звуковой сигнал. Он оповещает владельца дома, что котел остановлен.
Так как автоматика – это энергозависимый блок, то конструкторы предусмотрели возможность отключения электроэнергии. Такие ситуации не редкость в загородных поселках и небольших городах России. Поэтому ИБП для твердотопливного котла его неотъемлемая часть. С помощью этих независимых батарей можно продержаться несколько часов (суток), пока не восстановиться подача электрического тока

Обратите внимание, что источник бесперебойного питания (ИПБ) подбирается под мощность вашего котла. Это важный момент, который влияет на длительность обеспечения электрическим током.
Один из самых сложных процессов, которые долгое время не удавалось решить, это автоматическая загрузка камеры сгорания. К сожалению, и сегодня удалось решить ее не до конца

Для того чтобы загрузка работала в автоматическом режиме, необходимо к конструкции отопительного агрегата прикрепить дополнительные узлы. Это бункер и шнек. Но загвоздка тут в том, что шнек может перемещать только топливо небольшой фракции, к примеру, мелкий уголь или пеллеты. Котел, работающий на дровах или торфяных брикетах, автоматической загрузке не поддается.
И последнее в этом разделе – возможность управления процессами на расстоянии. Сегодня многие модели снабжены пультами управления, которыми издалека можно задавать параметры работы отопительной установки.

К сожалению, и сегодня удалось решить ее не до конца. Для того чтобы загрузка работала в автоматическом режиме, необходимо к конструкции отопительного агрегата прикрепить дополнительные узлы. Это бункер и шнек. Но загвоздка тут в том, что шнек может перемещать только топливо небольшой фракции, к примеру, мелкий уголь или пеллеты. Котел, работающий на дровах или торфяных брикетах, автоматической загрузке не поддается.
И последнее в этом разделе – возможность управления процессами на расстоянии. Сегодня многие модели снабжены пультами управления, которыми издалека можно задавать параметры работы отопительной установки.

Группа безопасности

Конструкция автоматики

Всю внутреннюю оснащенность автоматики для газовых котлов, которая применяется при монтировании отопительной системы, можно разделить на категории, их всего две:

• первая категория – это те приборы, которые обеспечивают безопасную и верную работу всего оборудования котла;
• вторая категория – это те устройства, которые могут значительно повысить комфорт при пользовании котлом.

Автоматика безопасности газовых котлов состоит из следующих элементов:

1. тот модуль, который обеспечивает контроль над пламенем. Он состоит из термопары и газового клапана, работающего, как электромагнитный, и перекрывающего подачу топлива;
2. также там есть то устройство, которое защищает от перегрева систему и поддерживает необходимый температурный режим, такую задачу берет на себя термостат. Он самостоятельно, по необходимости, включает либо отключает котел, в те моменты, когда температура приближается к заданным пиковым отметкам;
3. тот датчик, который контролирует тягу. Этот прибор работает на основании колебаний, зависящих от того, как изменяется положение пластины биметаллической. Она, в свою очередь, соединяется с клапаном газовым, прекращающим подачу газа на горелку;
4. также есть клапан предохранительный, который может отвечать за сброс излишек теплоносителя (например, воздуха или воды) в контуре. Некоторые производители сразу же предусматривают элемент, помогающий сбрасывать излишки.

Устройства, которые входят в систему безопасности, поделены на следующие типы:

• механические;
• и работающие от источника питания.

Они работают либо под воздействием привода и контроллера, который ими управляет, либо координируются электронным способом.

Автоматика обеспечивает пользователю более комфортный функционал, который является дополнительным:

1. автоматический поджиг горелки;
2. модуляция интенсивности пламени;
3. самодиагностические функции.

Но таким функционалом не ограничивается внутренняя конструкция моделей.

В некоторых конструктивных особенностях моделей есть такие дополнения, как отправка данных и обработка их электронной системой на оснащённом контроллерами и микропроцессорами оборудовании. Дальше происходит следующая ситуация: на основании полученных данных сам контроллер начинает регулировку команд, которые приводят в действие приводы системы автомата.

Механическая автоматика газового котла тоже требует детального рассмотрения.

1. Газовый клапан полностью перекрыт, и установка отопительная находится в нерабочем состоянии.
2. Для того чтобы запустить газовый котел механический, выжимается шайба, обеспечивающая пуск топлива и открывающая клапан.
3. Клапан под воздействием шайбы открылся, и газ потек на запальник.
4. Осуществляется поджиг.
5. После этого начинается постепенный разогрев термопары.
6. На электрический запорный магнит подается такое напряжение, которое обеспечивает его открытое положение, для того чтобы доступ топлива не перекрывался.
7. Механический поворот шайбы регулирует нужную мощность устройства газового обогрева, и топливо в нужном объеме и с необходимым давлением подходит на саму горелку. Происходит возгорание топлива, и котельная установка начинает существовать в рабочем режиме.
8. И после этого этот процесс контролирует термостат.

Параметры выбора оборудования для обогрева

Эффективность отопления определяется правильным выбором модели котла. Каждый из критериев влияет на характеристики системы, ее надежность, удобство эксплуатации.

Материал по теме: Особенности приобретения и подбор нужных характеристик газового двухконтурного котла

Материал теплообменника

Змеевик может быть стальным или чугунным. Первый вариант привлекает высоким КПД (от 86%), стойкостью к ударным нагрузкам, простотой чистки, большим объемом камеры сгорания в сравнении с аналогами. При этом срок службы и стойкость к коррозии таких моделей меньше. Чугун надежнее, служит от 25 лет, выдерживает высокие температуры, прост в очистке.

Виды топлива

Производители выпускают котлы, работающие на угле, дровах, торфяных брикетах, пеллетах, коксе. Выбор оборудования мультитопливного исполнения повышает универсальность агрегата, позволяет в зависимости от ситуации выбирать оптимальный вид горючего.

Твердотопливные котлы работают на дровах.

Мощность

Производительность установки определяют исходя из количества отапливаемых квадратных метров (из расчета 1 кВт/10 м²). Для получения более точного показателя учитывают эффективность теплоизоляции здания. Если ее нет, при расчетах вводится коэффициент 60, для утепленных зданий — 40.

Чтобы техника работала без перегрузок, мастера рекомендуют предусматривать 20 %-ный запас мощности. При высоте потолка 2,7 м и площади 150 м² расчет выполняют следующим образом:

150 х 2,7 х 60 х 1,2 = 29160 Вт.

Габариты

Размер корпуса зависит от вида топлива, конструкции, комплектации установки, материала теплообменника, характеристик модели. Для техники классической конструкции, работающей автономно 8‑12 часов, этот показатель составит в среднем 1100 х 600 х 850 мм.

Полезный объем загрузочной камеры

В зависимости от модификации оборудования соотношение размеров топки и мощности составляет для агрегатов со стальным теплообменником 1,6‑2,6 л/кВт, для чугунных аналогов — 1,1‑1,4 л/кВт. Чем величина больше, тем реже нужна загрузка топлива.

Объем загрузочной камеры зависит от мощности.

Потребление электроэнергии

Техника с электронным управлением, оснащенная вентилятором для подачи воздуха и насосом для циркуляции теплоносителя, требует подключения к сети. Для надежности энергоснабжения предусматривают резервирование на случай перебоев питания.

Наличие буферной емкости

Возможность организации ГВС — аргумент в пользу выбора моделей, оснащенных встроенным или внешним теплоизолированным баком для нагретой воды.

Долговечность конструкции

Срок службы котла зависит от материала изготовления корпуса, теплообменника, толщины используемой стали. При соблюдении базовых рекомендаций для чугунных моделей он превышает 25 лет, для стальных — 15.

Долговечность конструкции зависит от материала изготовления корпуса.

Безопасность

Стабильность работы агрегата зависит от качества его сборки, комплектации, точности соблюдения правил монтажа и эксплуатации. Надежность системы повышается с установкой предохранительных клапанов, манометра для контроля давления, воздухоотводчиков, с резервированием питания циркуляционного насоса.

Дополнительные опции

Для повышения КПД в комплектацию включают автоматику с функцией управления подачей воздуха в зону горения, контроля температуры в соответствии с настройками комнатного терморегулятора. Выпускают модели с авторозжигом, конвейерной подачей горючего.

Назначение контроллера

Наиболее распространенный вариант — контроллер управления котлом GSM. Такой формат является составляющей функционала «умного дома». Перечислим функции устройства:

• видимость показаний и возможность их снять в любой момент времени;
• обеспечение бесперебойной работы температурного режима у жидкости внутри контуров отопления и водоснабжения;
• контролирование температуры у прямой, а также обратной жидкости у контуров отопления, обеспечение защиты этих компонентов от потенциального перегрева;
• наличие информации о давлении в контурах отопления;
• анализ состояния задвижек и их расположения;
• данные о температурных показателях наружного воздуха в зависимости от сезона и времени дня, режимы: день/ночь, лето/зима;
• своевременная и незамедлительная реакция на возникновение аварийной ситуацией, мгновенная передача этой информации на сигнализацию (внешнюю);
• передача информации с ПК для изменения данных у датчиков;
• сохранение ранее используемых параметров с целью исключения перебоев в работе системы;
• формирование специальных сигналов для управления;
• возможность задать требуемые параметры при помощи клавиатуры у устройства;
• высокая степень помехозащищенности (речь идет о внешних помехах);
• выведение результатов на ЖКИ;
• ручное управление по желанию пользователя;
• возможность отключения отопления летом.

Таким образом контроллер управления котлом по gsm становится актуальным решением в современном мире, так как помогает обеспечить постоянное и простое взаимодействие систем отопления и водоснабжения с владельцем помещения любого формата.

Сегодня наиболее популярными стали контроллеры для управления электрокотлом через интернет, так как всемирная сеть содержит всю необходимую информацию от определенного производителя и соответствующее программное обеспечение (ПО).

Главные преимущества

Теплогенераторы верхнего горения имеют много достоинств. Основным из них является долгая работа на 1 закладке топлива. Для сравнения: в традиционный котел дрова приходится загружать каждые 3-4 часа.

Есть и другие преимущества.

Простота конструкции

В котлах этого типа отсутствуют сложные узлы. Данное обстоятельство дает следующие выгоды:

• надежность;
• низкую стоимость ремонта;
• возможность устранения неполадок собственными силами в домашних условиях.

Независимость от внешних источников

Модели, работающие без электричества, являются автономными. При наличии запаса топлива владелец с гарантией в 100% будет обеспечен теплом. Этим ТТ-котлы выгодно отличаются от газовых и электрических аналогов, которые при перебоях в централизованных сетях становятся недееспособными.

При наличии топлива владелец будет обеспечен теплом.

Благодаря автономности теплогенераторы данного класса могут работать в плохо освоенной местности, где энергетическая инфраструктура пока отсутствует.

Доступность и дешевизна топлива

Дрова, уголь, торф и иное подобное горючее обходятся дешевле газа и электричества. Некоторые владельцы деревообрабатывающих производств даже доплачивают за вывоз опилок и других отходов, используемых в качестве топлива.

Почти во всех негазифицированных районах как минимум 1 вид твердого горючего присутствует в избытке.

Материал изготовления

Отопители делают из стали или чугуна. Эти материалы обладают рядом достоинств:

• низкой стоимостью;
• прочностью;
• долговечностью;
• высокой теплопередачей;
• относительно низким коэффициентом температурного расширения.

Чугунные приборы превосходят стальные в следующем:

• сроке службы;
• коррозионной устойчивости.

Приборы обладают низкой стоимостью, прочностью, долговечностью.

Но проигрывают им в:

• цене;
• ремонтопригодности;
• весе;
• восприимчивости к перепадам температур (хрупкий чугун дает трещины).

Практичность

Выпускают котлы со вторым контуром, обеспечивающим снабжение горячей водой. Прибор работает на 2 системы — отопление и ГВС.

Нужно иметь в виду приоритет второго контура. Когда пользователь открывает кран смесителя, 3-ходовой клапан в котле отключает систему отопления и перенаправляет теплоноситель на подогрев воды. Если та расходуется часто и помногу, в доме будет холодно.

Высокий уровень КПД

Коэффициент полезного действия отопителей длительного горения достигает 85%. Для сравнения: у традиционных котлов этот показатель не превышает 75%.

КПД ТТ-котлов достигает 85%.

Высокий КПД дает тройной положительный эффект:

• снижаются затраты на обогрев дома;
• уменьшается количество сажи в выхлопе (реже нужно чистить агрегат и дымоход);
• нивелируется вред, наносимый экологии.

Широкий выбор

Категория продолжительно работающих теплогенераторов включает в себя множество моделей для разных условий и на любой кошелек. В каталогах представлены:

1. Дровяные и угольные котлы. Вторые рассчитаны на более высокие температуры.
2. Мощностью от 8 до 60 кВт. Отапливаемая площадь может достигать 600 кв. м.
3. Автономные энергонезависимые с механическим управлением и такой же автоматикой. Незаменимы в местности с частыми перебоями в электроснабжении.
4. С электронным управлением, дисплеем, выносными термодатчиками. Можно подключать погодозависимую автоматику, отправлять команды со смартфона, программировать прибор и с высокой точностью настраивать температуру теплоносителя.

В продаже представлены модели и российского, и зарубежного производства.

Преимущества и недостатки

Большинство бытовых отопительных и водогрейных котлов на твердом топливе – с ручной загрузкой. Пеллетные и пиролизные агрегаты с длительным циклом, как правило, в 4-8 раз дороже при той же мощности, поэтому не каждому по карману.

В зависимости от модели и объема камеры сгорания, дрова/уголь необходимо подкидывать в топку каждые 3…6 часов, что не очень удобно, особенно в ночное время. В котле с автоматикой этот период можно увеличить в 1,5…2 раза.

• Отопительный агрегат работает всю ночь на одной закладке топлива, поддерживая комфортную температуру (без чрезмерного нагрева и остывания).
• Котел быстрее выходит на режим – например, после простоя, когда хочется быстро прогреть помещение.
• Для контура ГВС задается оптимальный диапазон, чтобы не обвариться кипятком и не мыться в прохладной воде.
• Возможность дистанционного управления (через приложения для смартфонов, Интернет: ещё по пути домой активизируйте отопительную систему, чтобы к вашему приходу помещения прогрелись).
• Повышение безопасности эксплуатации: даже если дома никого нет, автоматика отключит, выведет котел на минимальный режим или вовсе погасит, или же усилит ток воды, чтобы интенсивнее отбирать тепло в теплообменнике.

Основной недостаток всех электронных контроллеров – зависимость от электроснабжения. Если отключится свет, перестанет работать и автоматика (а также и насос, и вентилятор). Даже работающий котел при этом перестанет обогревать помещение, или будет функционировать на минимуме возможностей – как в системе с естественной циркуляцией теплоносителя. Чтобы не допустить этого, используют резервные источники питания с аккумуляторами, которые способны питать электронику и двигатели от 30 минут до нескольких часов.

Комфорт Эко

• Производитель: Польша;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 300Вт;
• Мощность вентилятора: до 300 Вт;
• Диапазон установки температуры теплоносителя: 35-80оС;
• Точность измерения температуры: 1оС;
• Диапазон установки температуры в помещении: 20-45оС;
• Ориентировочная стоимость: 7900-8200 руб.

Компактный блок управления с установкой на корпус котла с простым управлением и двухзначным циферблатом. Позволяет настраивать работу котла в зависимости от установленной целевой температуры в отапливаемом помещении. Обеспечивает защиту котла от перегрева и замерзания.

Установка регулятора тяги:

Регулятор тяги может быть установлен тремя способами: вертикально и горизонтально (с боковой или фронтальной части котла).

1 Устанавливаем регулятор тяги в вертикальном или горизонтальном положении в специальное отверстие 3/4 в корпусе котла. Используйте специальные средства для герметизации резьбовых соединений.

2 В случае необходимости выровнять регулятор тяги относительно корпуса котла ослабляем винт 3 и приводим тягорегулятор в необходимое положение. Фиксируем винт 3.

3 Винтом (2) зафиксируйте рычаг (1) в корпусе регулятора тяги так, чтобы отверстие для цепочки находилось над заслонкой.

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Основные функции, которые возложены на автоматику

Перед следует внимательно изучить принцип его работы и механизмы управления. Изучение процессов рабочего цикла нагревательного прибора позволит понять, как работают приспособления и механизмы, осуществляющие контроль над системой отопления. Что на сегодняшний день представляет собой автоматика для твердотопливных котлов, и каковы ее основные функции.

На автоматику возлагаются следующие функциональные задачи:

• обеспечение оптимального температурного режима в отопительном контуре;
• выполнение контролирующей функции за работой насоса и трехходового клапана в контуре подмеса;
• обеспечение контроля над работой циркуляционного насоса на основном отопительном контуре;
• контроль температуры нагрева воды в системе ГВС;
• обеспечивают включение/выключение трехходового клапана;
• автоматика котельного оборудования представляет собой комплект оборудования вместе с комнатным термостатом.

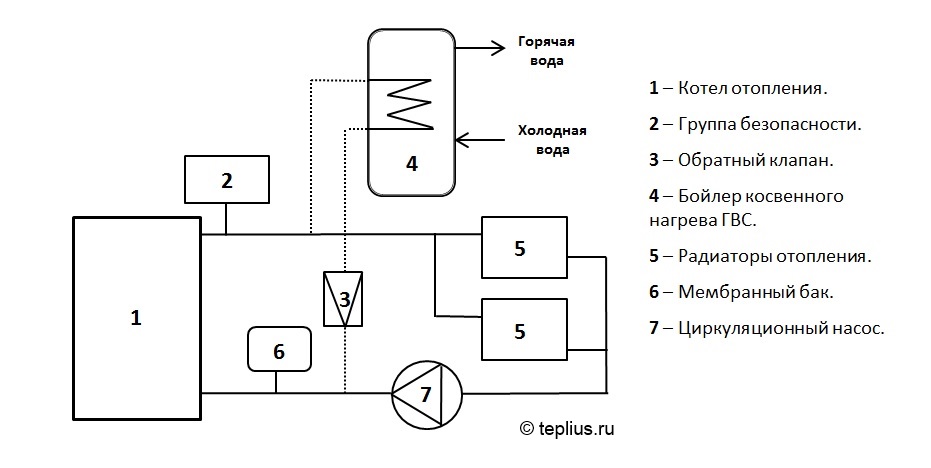

На схеме показана обычная обвязка автономной системы отопления с установленной автоматикой.

Автоматизация многих процессов при работе нагревательных приборов на твердом топливе позволяет добиться существенной экономии топливного ресурса и освободить обитателей дома от функции истопника. Сегодня автоматика представляет собой набор сложных и энергоемких устройств, каждое из которых решает определенный круг задач и вопросов.

Автоматический котел – это такой агрегат, который способен работать целиком и полностью в автономном режиме, начиная с закладки топлива, заканчивая регулировкой температуры нагрева.

Схема подключения двух котлов с автоматическим управлением

Гидравлически ничем не отличается от ручной системы, кроме одной детали. При подключении двух котлов появляются два обратных клапана. Обратный клапан необходим для того, чтобы исключить паразитные потоки через неработающий котел. Вручную в этой системе ничего не нужно перекрывать. Магистрали всегда должны быть открыты. И в случае если один из котлов не работает, то насос второго котла неизбежно будет гнать теплоноситель через него. От места, где присоединяются котлы к системе, теплоноситель будет двигаться в сторону системы отопления и по малому кругу через неработающий котел. Сопротивление на участке с неработающим котлом намного меньше, чем сопротивление системы отопления. По участку с отключенным котлом теплоносители будут проходить впустую гораздо больше, чем по системе отопления, где будет ощущаться его дефицит. Решают эту задачу — обратные клапаны. Эту же задачу можно решить и путем гидрострелки, но тогда эту уже будет другая система и другие затраты. Обратные клапаны можно установить, например, на возвратной магистрали.

Для автоматической системы одновременной работы двух котлов понадобится дополнительная деталь – это термостат, который будет отключать циркуляционный насос, если в системе есть дровяной котел или любой другой котел с неавтоматизированной загрузкой. Отключать насос у котла нужно обязательно. Потому что, когда в нем прогорит топливо, никакого смысла нет гонять впустую теплоноситель через данный котел, мешая работе второго котла. Который будет подхватывать работу когда первый — остановится. При максимальном диаметре и самом высоком бренде термостата для выключения насоса вы затратите не больше 4000 рублей и получите автоматическую систему.

Подключение аварийных систем

Элементы аварийных систем в схеме обвязки используются в целях:

• защиты от повышения максимального рабочего давления в системе;
• защиты от превышения максимально допустимой выходной температуры теплоносителя, перегрева котла и элементов системы отопления;
• предотвращения образования конденсата в котле вследствие большого перепада температур теплоносителя на входе и выходе устройства.

Предохранительный клапан

Защита котла и элементов системы при превышении рабочего давления теплонесущей жидкости обеспечивается предохранительным клапаном, устанавливаемом на подающей линии при выходе из котла. Такой клапан может входить в группу безопасности котла, которая встраивается в сам котел или подключается отдельно.

Как работает предохранительный клапан

К патрубку сброса давления клапана подсоединяется сливной шланг. При срабатывании клапана лишняя теплонесущая жидкость из системы через шланг сливается в канализацию.

Аварийный теплообменник

Авариный теплообменник нужен для защиты котла и элементов системы от перегрева.

Перегрев оборудования может произойти в двух случаях:

1. при превышении вырабатываемой котлом мощности свыше необходимой для потребителей тепла;
2. при прекращения работы циркуляционного насоса вследствие его поломки или отключения электричества.

Теплообменник состоит из охлаждающего модуля и термоклапана с выносным тепловым датчиком, настроенным на определенную температуру. Устанавливаться они могут внутри самого котла или отдельно на линии подачи теплоносителя в систему отопления.

Как работает теплообменник

При превышении допустимой температуры по сигналу теплового датчика срабатывает термоклапан.

Он подает холодную воду от магистрали водоснабжения в модуль охлаждения, в котором происходит отбор лишнего тепла от теплоносителя. Из модуля охлаждения отобравшая тепло вода поступает в канализацию.

Дополнительный контур

Защита котла от перегрева в системах с принудительной циркуляцией может быть также обеспечена с помощью дополнительного контура с естественной циркуляцией, к которому подключается накопительная емкость для ГВС.

Обвязка котла с дополнительным контуром

При нормальной работе системы давление, создаваемое циркуляционным насосом в основном контуре, запирает дополнительный контур при помощи обратного клапана, не давая циркулировать в нем теплонесущей жидкости.

При выключении по какой-либо причине насоса прекращается принудительная циркуляция теплоносителя в основном контуре и начинается естественная циркуляция в дополнительном контуре. За счет этого происходит охлаждение теплонесущей жидкости в системе до необходимой температуры.

Термостатический смеситель

Поддерживание минимально необходимой температуры на входе в котел, чтобы предотвратить образование в нем конденсата, обеспечивается термостатическим смесителем.

Устройство устанавливается на обратном трубопроводе и подключается к подающей линии при помощи перемычки (байпаса).

Установка термостатического смесителя

При низкой температуре теплоносителя в обратной линии термосмеситель открывается и подмешивает в нее горячую жидкость. После достижения нужной температуры термосмеситель закрывается и перестает подавать через байпас в обратку горячий теплоноситель.

Эту схему можно использовать в системах с любым видом циркуляции.

Можно ли сделать твердотопливный котел своими руками из подручных средств?
