Мангальная зона: проект фундамент примеры

Интересные проекты для создания мангала, печи или барбекю из кирпича

Перед тем как построить барбекю или мангал на основе кирпича, очень важно закупить качественный материал. От этого зависит, насколько долговечной и прочной получится конструкция

Основные критерии выбора качественного кирпича:

1. Полнотелость и плотность – если в качестве производственного сырья использован кварцевый песок, то оптимальный показатель составляет 1800-1950 кг/м3, если глина – 1800-2000 кг/м³.
2. Уровень прочности – качественный шамотный кирпич имеет показатель прочности, равный 22 Н/мм².
3. Термостойкость – для строительства мангала на даче из кирпича лучше применять шамотные блоки, способные выдержать влияние 1650-1750°С. Керамический кирпич с пределом температурного воздействия до 1200°С можно использовать для формирования внешних стенок, нижних уровней и дымосборника.
4. Уровень тепловой проводимости – у качественных шамотных блоков этот показатель равен 0,6, у керамического кирпича – 0,8 ед.

Используемый для создания мангала кирпич должен соответствовать определенным требованиям

Кроме этого, строительный материал должен проявлять устойчивость к воздействию    щелочей, кислот и солей.

Обратите внимание! Если при ударе молотком кирпич издает звонкий громкий звук, значит, для его изготовления использовалось качественное сырье, а сам процесс протекал без нарушений технологии

Как соорудить основание для простого мангала из кирпича своими руками

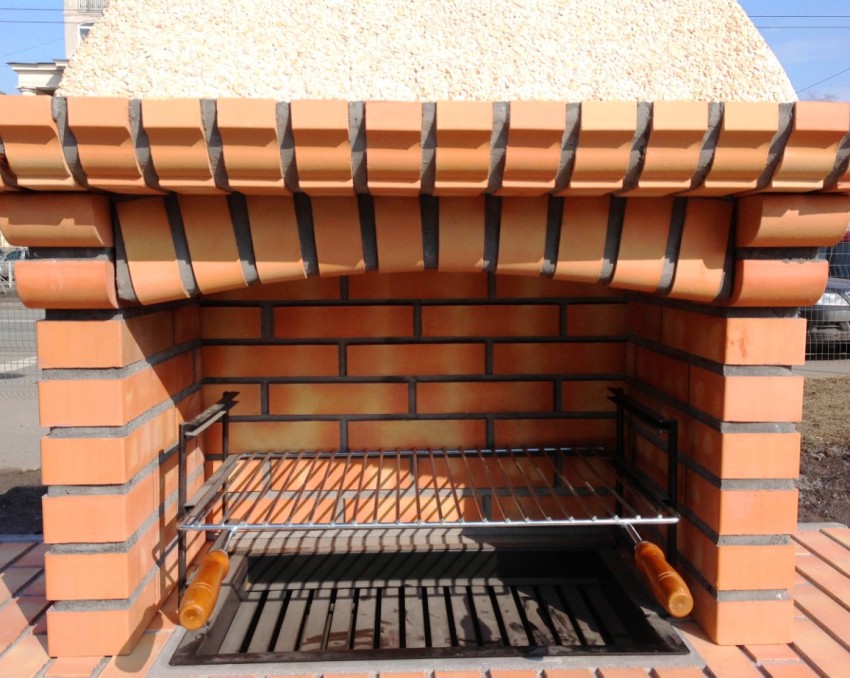

Конструкция простейшего в исполнении мангала имеет кирпичные стенки с выступами. Они формируются за счет того, что некоторые ряды кирпичей укладываются на ребро. Наличие подобных выступов позволяет установить шампуры с шашлыками, решетки барбекю или жаропрочные листы, изготовленные из металла.

Строительство простого мангала из кирпича начинается с обустройства основания:

• снимается плодородный слой почвы;
• формируется котлован под фундамент глубиной в пределах 20-25 см. Ширина этой площадки должна превышать размер мангала на 0,5 м с каждой стороны;
• дно выравнивается, формируется щебневая подушка толщиной 15 см. Для этого желательно использовать материал со средним размером фракции;

Кирпичный мангал – конструкция достаточно тяжелая, поэтому на слабом грунте нуждается в прочном фундаментном основании

щебневая подушка тщательно уплотняется. Для этих целей подойдет виброплита. При отсутствии такого инструмента можно использовать деревянную или металлическую трамбовку.

Дальнейшие действия зависят от того, какой тип основания выбран для установки мангала. Для монтажа тротуарной плитки или брусчатки достаточно насыпать небольшой слой мелкозернистого песка, после чего покрытие укладывается по технологии.

Плиточное основание нуждается в дополнительном армировании. Для этих целей подойдет пруток диаметром 1 см. Он укладывается с шагом в 0,2 м поперек и вдоль фундамента. Зоны пересечения прутков связываются с помощью специальной проволоки или хомутов из пластика. В качестве армирующего материала может быть использована сетка, изготовленная из толстой проволоки.

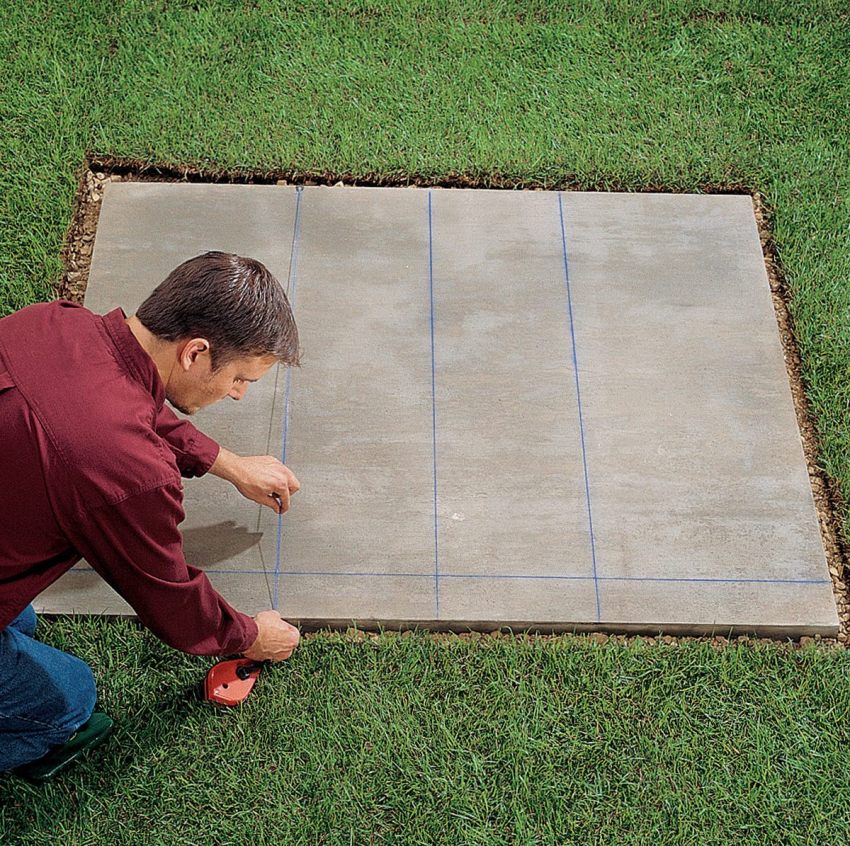

Затем нужно выставить по краям котлована опалубочную конструкцию и залить ее бетонным раствором. Желательно применять для этого материал марки М250. К дальнейшим работам по изготовлению мангала на даче из кирпича своими руками можно приступать только после того, как бетон полностью застынет. Если средняя температура в течение суток не опускается ниже отместки +20°С, то для этого потребуется неделя. При температуре +17°С бетон будет застывать не менее двух недель.

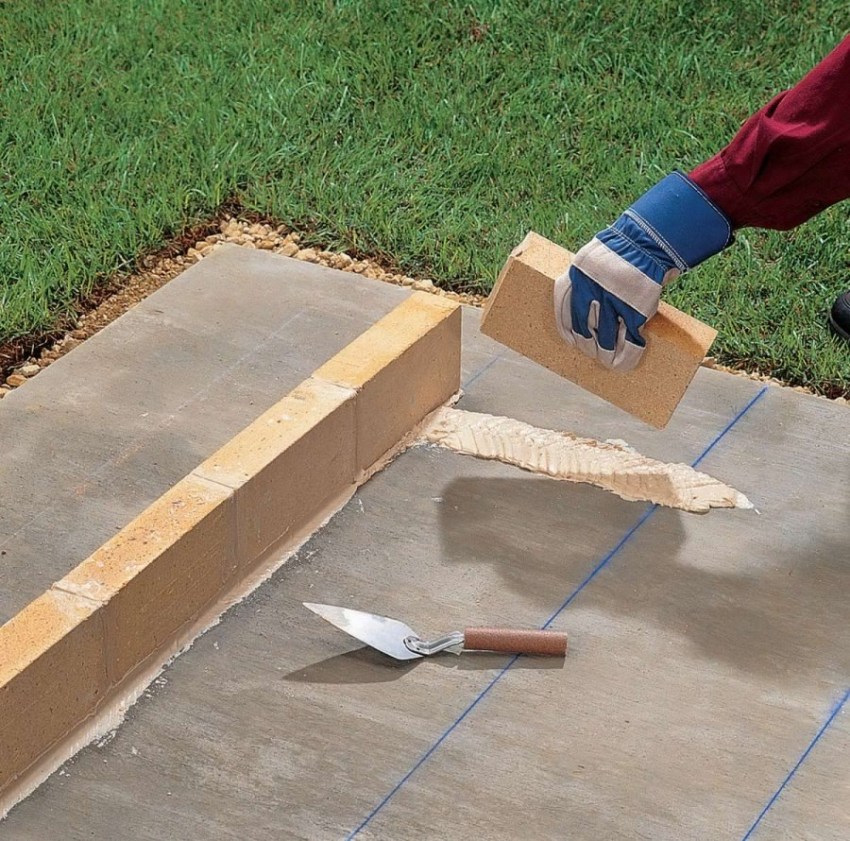

Выкладывать первый ряд кирпича на предварительно очищенный фундамент нужно на расстоянии 10-20см от его края

Как оформить мангальную зону (декор)

Оформить такую площадку для барбекю можно на любой вкус в любой стилистике:

• итальянской;
•  испанской;
•  русской.

 Этнический стиль предполагает использование натуральных материалов:

•  камня;
•  дерева;
•  изделий из лозы.

В сочетании с основной и декоративной подсветкой такие материалы будут смотреться великолепно. Такая зона для барбекю не только станет комфортным местом для отдыха всей семьи за городом, но также увеличит стоимость всей загородной недвижимости.

 Интерьер может быть решен в стиле кантри, прованс, лофт, классическом. Если объединить зону мангала с баней, то можно выбрать для этих построек единую стилистику в русском стиле.

Проект и фундамент мангальной зоны

Начиная обустройство мангальной зоны на даче своими руками, нужно сначала посмотреть разные фото проектов, чтобы точно знать, какой должна быть готовая площадка для приготовления еды на открытом огне.

Использование готового проекта позволит:

• рационально использовать отведенный бюджет для строительства;
• избежать ошибок во время строительных работ;
• создать долговечный и качественный объект на своем загородном участке, который гармонично впишется в архитектурную стилистику дома и садовый ландшафт.

Для самых простых мангальных площадок, которые располагаются на открытом пространстве, не нужно специально делать фундамент. Вместо него, можно использовать прямую лужайку, на которой устанавливаются:

•  мангал;
•  место для хранения топлива;
•  стол для приготовления еды;
•  стол для обеда;
•  стулья;
•  скамейки.

Если строится закрытая мангальная зона, то необходимо для нее будет залить сначала фундамент для опор, которые будут держать навес, и стены, защищать от ветра. В таком сооружении можно будет собираться с семьей и друзьями в любое время года, так как в закрытой мангальной площадке будет нестрашна любая непогода.

На фундаменте, кроме опор, может располагать печь и небольшая зона рабочая зона. Так как размер такой площадки будет небольшим – примерно 5-6 м2.

Фундамент нужен для того, чтобы почва не проседала от тяжести:

• мангала;
•  опор;
•  навеса;
•  стены, защищающей от ветра.

Фундамент нужен для того, чтобы в кирпичной кладке очага не появились трещины на следующий год после постройки. Эксперты предлагают использовать фундамент комбинированного типа. Для очага нужно использовать монолитную плиту. Для стены – ленточное или столбчатое основание.

Преимущества комбинированного фундамента состоят в том, что не потребуется тратить много денежных средств. Самая большая нагрузка на основание будет в районе кирпичного очага или печи, так как кирпичный мангал вести не менее 200 кг. Для него нужна монолитная плита, которая должна выступать на несколько см под очагом.

Чем покрыть площадку для мангала или барбекю на открытом воздухе?

Под мангальные зоны на даче нужно не только создать надежный фундамент, но и выбрать хороший укрывной материал как для удобного хождения по площадке, так и для эстетической составляющей, чтобы все смотрелось еще более комфортабельным и современным. Облицовочное покрытие может каменным, клинкерным, плиточным и пр.

Самыми востребованными видами покрытий для зоны отдыха с мангалом или барбекю на даче являются:

• плиточные (по типу тротуарной плитки);
• деревянные (садовый паркет, террасная доска или декинг);

Плиточное покрытие для улиц

Плиточное покрытие для улиц или, как его часто называют, тротуарная плитка обладает большим количеством разнообразных форм и цветовых нюансов, поэтому его можно использовать для большого или маленького садового участка с любым дизайном

Материал обладает высокими показателями износостойкости, не плавится на жаре, не трескается от заморозков и не пропускает воду, при этом быстро сохнет и почти не меняет свой внешний вид со временем, а еще, что крайне важно, находится в бюджетном сегменте

Тротуарная плитка в зоне барбекю — универсальный вариант для покрытия площадки

Краткая инструкция поэтапно — как уложить тротуарную плитку самостоятельно:

1. Подготовительный: снять дерновый слой, убрать мусор, торчащие ветки и большие камни с участка, установить по периметру зоны колышки и натянуть на них веревку или резинку.
2. Выравнивающий: разровнять и тщательно утрамбовать грунт, создать дренаж (можно использовать щебень с песком или песчано-цементный раствор).
3. Облицовочный: начать укладку плитки по натянутой веревке или резинке, начиная с самого дальнего ряда (выступающие края нужно подрезать заранее, но лучше рассчитать все таким образом, чтобы не использовать плиткорез вообще), подогнать готовое полотно по уровню.
4. Завершительный: засыпать швы песчано-цементным раствором и залить их водой, после высыхания затереть кварцевым песком.

Деревянное покрытие

Различную террасную доску, специальный садовый паркет или декинг также часто используют для облагораживая зоны отдыха с мангалом, особенно если она располагается на веранде, террасе или на подготовленной для этого площадке. Деревянные покрытия для улиц только на первый взгляд кажутся недолговечными. На самом деле они хорошо переносят мороз и ливень.

Декинг изготавливается по такой технологии, когда из дерева полностью удаляется влага и заменяется на защитную пропитку, что дает доскам сильную устойчивость к меняющимся климатическим условиям. А еще он совсем не боится всякого рода плесени и грибка, прост в укладке и обладает хорошими дизайнерскими качествами.

Декинг на мангальной зоне, совмещенной с местом для отдыха

Террасная доска обладает несколько схожими свойствами с декингом, только не плиточного типа и более похожа на паркетные модули. Монтаж происходит таким образом: на выровненную поверхность устанавливают лаги, поверх которых прикручиваются на саморезы сами доски, впоследствии закрепляющиеся между собой по системе стык-паз.

Террасная доска на патио с жаровней для приготовления пищи в летний период года

Садовый паркет также идеален для барбекю зоны на даче, так как он не рассыхается от засухи и не разбухает после ливней. Доски укладывают на ровную поверхность: как на утрамбованную грунтовую, так и на состоящую из гравия, щебня или даже на залитый бетон. Модули паркета соединяют друг с другом замковым методом.

Садовый паркет хорошо подходит для барбекю или мангальной зоны на даче

Проект обустройства

До того, как приступите к работам, необходимо определиться с типом конструкции.

В зависимости от исходных условий (свободной площади) и ваших пожеланий можно назвать 4 способа обустройства:

Открытый, мобильный

Небольшие по площади (компактные) и открытые конструкции: без навеса и без фундамента. Это самый простой вариант. Жаровню устанавливают на любой ровной поверхности в саду. Примерные размеры: 2,8х1,7 м.

Полуоткрытый

На фундаменте, с навесом или под крышей. Мангальная зона обустраивается внутри беседки, патио или на веранде загородного дома – это наиболее распространенный вариант. Не слишком затратный. Не занимает много пространства: средние размеры 4х3 м (для компании из 6-8 человек).

Есть смысл разместить мангал под крышей, если в вашем регионе лето короткое и прохладное.

Закрытый

Делают на фундаменте и под навесом. Средние размеры – 6х5 м (на 12 человек). Закрытые в обязательном порядке оборудуются дымоходом, чтобы исключить задымление.

Фото мангальных зон

Конструктивно сложные решения

Представляют собой отдельное сооружение, нередко утепленное, иногда объединяющее закрытую и открытую зону в одно уютное пространство.

Проект усложняется наличием нескольких подходных путей, необычным расположением (на пригорке, в углу участка, возле пруда), неправильной или сложной формой. Не рационально обустраивать зону барбекю на даче в непосредственной близости от популярных ныне фитопостроек (увитых плющом).

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет

Рекомендуем обратить внимание на следующие моменты:

Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри. Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше. Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне. Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д. Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.Разные системы отопления Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь

Выступов в таком случае не надо.Готовый мангал, который вставляется в печь Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам

Оба случаи крайне неудобны

Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Где стоит расположить барбекю

Если Вы посмотрите чертеж барбекю, то наверняка заметите, что он обычно предполагает и местонахождение на участке сразу. В идеале установить его желательно либо на террасу, либо в беседку.

В таком случае вы сможете находиться в непосредственной близости от него в не зависимости от того, какая погода будет на улице, что особенно актуально становится летом, когда встречи с друзьями становятся такими же частыми, как и дожди на улице.

В том случае, если двор преимущественно покрыт, например, красным кирпичом, то лучше всего и печь установить на пьедестал из аналогичного материала.

Ещё на этапе проработки ландшафтного дизайна стоит позаботиться о том, какой выбрать кирпич для барбекю и, где вообще будет установлена печь.

В идеале мангальная зона всегда несколько удалена от дома, деревьев, заборов, и вообще от всех конструкций, которые легко воспламеняются.

Важной деталью является хорошая подсветка печи, поскольку большинство пикников обычно затягиваются до вечера, когда на улице уже темно

Функционал

Перед проектированием обратите внимание на функционал и дополнительных конструкциях

Функциональность барбекю из кирпича разнообразна, так как в нее могут входить:

• варочная панель;
• духовка;
• коптильня;
• казан;
• гриль и др.

К дополнительным сооружениям относятся:

• отвод дыма (дымоход, труба, вытяжка);
• место для хранения дополнительных материалов;
• если барбекю находится не рядом с кухней, то необходима столешница с мойкой для удобства;
• укрытие в виде навеса от погодных условий.

Зонирование большой мангальной зоны своими руками

Если места для мангала очень много, то нужно следовать определенным правилам зонирования, чтобы верно распределить просторную площадь на несколько удобных площадок. В классическом варианте их будет две:

1. Жаровня с рабочей зоной для приготовления пищи.
2. Место для трапезы и комфортного отдыха.

Зонирование площадки для лаунджа и самого очага чаще всего производят с помощью мебели. Уместно поставить с одной стороны большой стол со стульями, а за ним диванчик с креслами, чтобы визуально отделить одну функциональную площадь от другой. Можно пойти и другим путем: сконструировать высокую или низкую декоративную перегородку из подручных материалов: деревянных брусьев, сухих веток, вьющихся растений и пр.

Зонирование площадки для лаунджа и самого очага с помощью мебели

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

• приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
• шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
• трамбовка;
• гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
• при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

1. разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;
2. удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);
3. выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;
4. засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;
5. устройство гидроизоляции в два-три слоя рубероида;
6. установка армирующей сетки. Информация о типах и сортах арматуры здесь;
7. заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

Ниже показаны варианты укладки слоев фундамента под печь.

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.

Строительство

В зависимости от пожеланий очаг может быть переносным или установленным на фундаменте. Стационарный очаг изготавливается из специальных огнеупорных материалов. Такое барбекю из кирпичей можно изготовить своими руками. Для этого нужно подготовить надежный фундамент, который выдержит зимнее промерзание почвы.

При кладке нужно использовать специальную глину, рассчитать необходимое количество кирпичей и других материалов, произвести пробную сухую кладку первых и последующих рядов без связующего материала.

Стоит отметить, что кирпичные очаги боятся влаги. При их намокании в них нельзя разводить огонь во избежание появления трещин. На зиму их нужно по возможности укрывать.

Альтернативным способом создания является изготовление барбекю из бытового газового баллона объемом 50 литров. Они совсем не дороги. Дело в том, что со временем нужно проходить их аттестацию для возможности их заправки. Старые баллоны её не проходят, но при этом они не теряют своих свойств. Их изготавливают из хорошей толстой стали толщиной 3 миллиметра. Стенки могут не прогорать в течение многих лет эксплуатации.

Необходимо предварительно вымыть водой остатки газа из емкости. На это в любом случае уйдет несколько дней. К тому же процесс залива и слива 50 литров воды достаточно трудоёмок.

Следующим этапом является вырезание откидной крышки на боковой стенке. Она будет крепиться на приваренных металлических петлях. Внутрь устанавливаются металлические решетки, а сама конструкция монтируется на ножки. К ним могут быть прикреплены колеса для удобства транспортировки.

Чтобы скрыть родословную этого изделия и характерную красную краску его следует покрыть специальной черной краской для печей. Такие изделия могут быть очень красиво оформлены. Их декорируют и делают похожими на паровозы или пиратские парусники.

Снабдив аппарат дополнительной камерой сгорания, можно получить собственную коптильную установку. В ней продукты будут обрабатываться при закрытой металлической крышке.

Вне зависимости от конструкции свой барбекю на даче даст дополнительный комфорт и удовольствие. Поэтому в любом случае стоит попробовать его организовать. Для начала его можно построить в совсем небольшом формате. Его эксплуатация покажет насколько будет востребована и необходима большая капитальная постройка.

Установка свай

Намечаем размер будущей беседки и с помощью бура просверливаем 4 отверстия по углам конструкции. В получившиеся углубления устанавливаем столбы, насыпаем щебень и песок, ставим опалубку. Устанавливаем прутья арматуры и заливаем их бетоном. Если купить асбестоцементную трубу, можно сократить расходы на возведение опорного столба.

Железобетонные дачные сваи можно установить даже без рытья углублений, но в таком случае потребуется специальная машина для забивки свай.

После застывания бетона на сваи укладывается брус или металлический профиль. Получается квадратная рама, которая послужит основой для возведения постройки.

Гриль домик

Оригинальный гриль-домик во все времена был одним из самых популярных сооружений, построенных во дворе. Успех гриль- домика объясняется, прежде всего, его своеобразным внешним видом и практичностью, которые создавались на протяжении столетий.

Построенный в финских традициях гриль–домик удачно расположен в лесной части территории отеля. Он может стать лучшей альтернативой традиционным и уже привычным площадкам для барбекю. Это невероятно стильный и вместе с тем уютный, чем-то напоминает беседку для шашлыка.

Неотъемлемым атрибутом гриль-домика является стол с грильной установкой, расположенный по центру строения. Удобные скамейки вокруг стола позволяют свободно разместиться у огня восьми гостям. Гриль-домик имеют шестигранную форму, его площадь при этом составляет примерно 9,5 кв. м при высоте в самой высокой точке крыши около 3 м.

Декорируя гриль-домик, мы, прежде всего, стремились создать атмосферу пребывания в настоящем доме. Ведь он и предназначается для того, чтобы укрыть, обогреть и накормить человека, создать ощущение уюта и защищенности. Все это можно почувствовать, войдя внутрь и разведя огонь. Здесь, в то время как вокруг все будничное и беспокойное, царит атмосфера неспешности и душевного спокойствия.Гриль-домик – лучшее место для пикника в любое время года.

Как выбрать

Место под мангал — это, по сути, площадка, свободная от мусора, легковоспламеняющихся предметов и расположенная далеко от построек. Помимо этого, пространство обустраивают, делая комфортным, удобным и безопасным.

К подбору места для обустройства под приготовление шашлыков подходят со всей ответственностью, руководствуясь несколькими аспектами:

1. Пространство должно быть защищено от ветра. Так как последний может раздуть порывом костер, в результате чего не только сгорит весь ароматный обед, но и увеличится риск воспламенения рядом стоящих объектов.
2. Площадка имеет ровную поверхность, без выпуклостей. Чем она глаже, тем устойчивее будет конструкция мангала и тем проще будет своими руками его соорудить.
3. От центра костра до ближайших строений из горючих покрытий отсчитывают не менее 1–1,5 м в каждую сторону. Если такой возможности нет, то продумывают дымо- и огнезащиту.
4. Вокруг все должно быть чисто, гора мусора невдалеке или разбросанная сухая трава могут сыграть злую шутку.

Варианты решений

Многие дачники подходят к выбору места творчески. Открытое пространство, на котором обычно стоит мангал, обносят небольшим забором или делают стационарную и полновесную беседку, в которой уже комфортно не только готовить, но и отдыхать. Как обустроить такую зону под барбекю, решает каждый самостоятельно: кто-то ставит рядом с жаровней скамейки и столики, кто-то проводит водопровод, сооружает отсек для дров.

Но неизменно одно: крыша над площадкой, для того чтобы была возможность провести великолепный пикник даже в дождливую погоду.

Организация по фэншуй

Фэншуй — древняя китайская философия, говорящая о том, что все в нашем мире взаимосвязано. Поэтому, чтобы жить в согласии и спокойствии, необходимо правильно использовать пространство и слушать природу. Каждое направление в учении символизирует определенные сектора, ответственные за ту или иную область жизни человека.

• В идеале барбекю устанавливают на юго-западе. Этот сектор влияет на семейное благополучие и гармонию в отношениях. Мастера рекомендуют выполнить композицию в желтых и зеленых тонах. Желтый оттенок символизирует солнечную энергию и динамичные, положительные изменения в жизни, а зеленый — стабильность, спокойствие и уравновешенность. Таким образом, вы будете уверены в благополучии и счастливых отношениях в семье.
• Также вокруг площадки под жаровню, согласно правилам пожарной безопасности, высаживают желтые цветы. Например, ирисы, подсолнухи, лилии или тюльпаны. Главное, чтобы соцветия были крупные, так они будут привлекать в зону положительную энергетику.
