Установка каминной топки - монтаж и олицовка камина с открытой и закрытой топкой с теплообменником, фото и видео примеры

Конвекционная зона

Если нагретый воздух не используется, то между топкой и слоем изоляции (4, 15) должен быть зазор не менее 6 см для задних и боковых областей. Конвекционная зона должна быть изолирована от всех стен, за исключением стен, которые образуют теплообменник. Стены, пол и потолок конвективной зоны должны быть чистыми и устойчивыми к истиранию.
Все конвекционные трубы должны состоять из негорючих материалов.
При укладке гофры для подачи горячего воздуха: гофра должна быть надежно подключен
а к фланцу с горячим воздухом на входной сетке.
Эксплуатация воздушной сетки (гипокауст): нагретый воздух циркулирует в закрытом пространстве. Тепло из конвективной зоны переносится в комнату через теплообменные зоны. Тепловая нагрузка в зоне конвекции из гипокауста выше, чем у обычных вентиляционных решеток.

Выбор места установки системы печного отопления

При проектировании печи либо камина необходимо учесть особенности функционирования данной отопительной системы и удобство ее эксплуатации, вариант монтажа дымохода, рекомендации из СНиП (строительные нормы и правила) и прочих нормативных документов. Дополнительно необходимо учесть противопожарные расстояния между стенами и греющими поверхностями печи.

Критерии выбора места монтажа печи в деревянном доме:

Особенности работыотопительной системы. Воздухогрейные металлические печи, например, «Булерьян» либо «Буржуйка» необходимо размещать в помещении с учетом постоянного доступа к ним потоков воздуха. При необходимости обогрева нескольких комнат, потребуется некоторая модернизация перегородок между помещениями для того, чтобы в них можно было встроить печь. Еще одним действенным вариантом является монтаж дополнительных воздуховодов в отапливаемых помещениях.

Печь «Булерьян» может выглядеть очень даже стильно в современной гостиной Источник goeyvaerts.com Если в качестве основной отопительной системы будет использована печь с водяным теплообменником, ее расположение в комнате особой роли не играет. Главное в этом – обеспечить удобство эксплуатации и соблюсти все противопожарные правила. При монтаже необходимо разместить отопительный контур так, чтобы его теплообменник располагался в самой нижней точке.

Подключение дымохода
к печи является едва ли не самым основным критерием выбора места расположения отопительной системы в помещении. Как правило, печь либо камин в деревянном доме располагают в месте наиболее удобном для подключения дымохода. При этом обязательно соблюдаются все противопожарные мероприятия.
Удобство при эксплуатации
. Для эффективного обслуживания печи (чистка, топка, приготовление пищи и т. д.), потребуется свободное пространство непосредственно в рабочей зоне. Эта особенность должна быть учтена при выборе места размещения печи.
Противопожарные расстояния
непосредственно от греющихся участков печи до деревянных перегородок и стен должны быть не менее 110 см. Расстояние от топки до стены – 120-150 см.

Грамотное расположение системы печного отопления минимизирует процесс поддержания комфортной температуры внутри помещения и облегчит процесс эксплуатации.

Угли, выпадающие из топки не должны попадать на воспламеняющиеся предметы, они должны быть на безопасном расстоянии Источник derevyannyydom.com

Запуск камина в первый раз: полезные советы экспертов

Процесс растопки имеет свои нерушимые правила, от выполнения которых зависит как тепло в доме, так и безопасность жильцов. В первую очередь сложенный камин должен высохнуть. Слишком ранний прогрев кладки приведет к образованию трещин в швах и кирпичах. После окончания сборочных работ конструкции дают выстояться два-три дня.

Перед растопкой проверяют, открыта ли задвижка на дымоходе и закрыты ли прочистные каналы. Подготовка камина к розжигу:

Прогревают воздух в дымоходе. Для этого к выходному каналу подносят подожженную бумагу или небольшой факел. Процедура создаст минимальную тягу и предотвратит выход дыма во внутренние помещения.
В первые несколько недель отопитель только прогревают. Для этого используют высушенное топливо, которое должно полностью выгорать в течение 30 минут.
Примерно через месяц постепенно увеличивают продолжительность горения.
Растопку считают законченной, если на внешней поверхности кладки будут отсутствовать сырые пятна, а на задвижках конденсат.

Регулярная очистка после длительного простоя — залог успеха при первом растапливании. Кроме того, в начале лета всегда проводят тщательный осмотр и ревизию кладки. Только убедившись, что отопитель чист и готов дарить тепло, можно приступать к полноценной топке.

Камин способен кардинально преобразить интерьер дома, дачи или беседки. Возвести его под силу самостоятельно, необходимо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью.

Возведение дымохода

Предварительно нужно представить себе общую картину обустроенного дымохода. В принципе, отвод дыма из чугунной топки осуществляется через металлическую трубу. Но она имеет неэстетичный вид, поэтому будет спрятана под корпусом, который можно сделать из гипсокартона.

От отверстия для дымохода в топке проводим вертикальную линию до самого потолка. На полученном уровне выпиливаем прямоугольник 70х50 см в потолке. Полученное отверстие снаружи обрамляем металлическим профилем. Крепим профиль и к стене параллельными вертикальными полосами по краям отверстия. Два профиля опускаем вниз и с внешней стороны отверстия. вы, наверное, догадались, что осуществляется сборка каркаса.

Строительство дымохода

Труба дымохода состоит из трех частей. Первая часть идет от топки и входит в чердачное помещение, вторая – от чердака на улицу, а третья обеспечивает нужную высоту дымохода.

Сначала вставляем первую часть трубы, для того чтобы она крепилась на определенном расстоянии от стены, используют специальные хомуты со вставкой. Полость внутри корпуса отделывают листами минеральной ваты или другим теплоизоляционным материалом, желательно с одной фольгированной плоскостью. Теплоизоляция дымохода обеспечивает надежную защиту от пожара и повышает эффективность работы камина. Из подобного материала выполняется заделывание отверстия на потолке, но не стоит его прижимать вплотную к трубе. Снаружи корпус дымохода можно зашить термостойким гипсокартоном. Он легко кроится и крепится к профилю на саморезах. Не забудьте вверху каркаса сделать прорезь и установить декоративную решетку для вентиляции.
Вторая часть трубы тоже закрыта каркасом. Выполняется он по аналогичной технологии. Место сочленения двух труб следует обработать специальным жаропрочным клеем. Вентиляционное отверстие в корпусе дымохода на чердаке выполняется внизу.
Установка третьей части требует особого внимания. Если провести некачественное уплотнение при прохождении трубы через кровлю, то протекание крыши во время дождя или таяния снега обеспечено. В качестве герметизирующего вещества можно использовать битумные мастики. Уплотнитель не только препятствует попаданию воды в чердачное помещение, но и служит изоляционной защитой кровли.

Остается провести финишную отделку

Какую систему отопления выбрать

Печь в деревянном доме может выполнять не только функцию основной отопительной системы. Другим, не менее важным ее назначением, является приготовление пищи. Соответственно, по типу своего использования печи имеют следующее разделение:

система отопления;
комбинированная система (отопление и варка).

Зачастую в домах используется второй вариант. Однако большинство владельцев загородных деревянных домов довольствуются установкой камина, который смотрится намного эстетичнее печи, но проиграет ей в практичности. Главным преимуществом камина является его экономичность, потому многие владельцы деревянных домов предпочитают совмещать печь с камином.

Не стоит забывать о безопасной эксплуатации системы отопления. Этот показатель во многом зависит от конструкции печи либо камина.

Для обустройства в деревянном доме хорошо подойдут следующие виды отопительных систем:

Классическая русская печь с лежанкой . Несмотря на сложность монтажа, является идеальным вариантом.
Декоративная печь-камин хорошо украсит интерьер помещения. Является универсальным и безопасным источником тепла, благодаря наличию специального жаропрочного стекла, отделяющего огонь от жилой зоны.

Печь-камин оборудована стеклянными дверями – и на огонь приятно смотреть и искры не летят во все стороны Источник bauenhaus.com.ua

Массивная чугунная печьидеально впишется в интерьер любого помещения. Отличается многообразием моделей, простотой монтажа и высокой пожарной безопасностью.

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

покраска;
оштукатуривание;
облицовка плиткой, камнем и прочими подобными материалами.

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Камин с открытая топка

Для гостиной, где вы собираетесь встречаться с друзьями для дружеской беседы, лучшего всего подходит камин с топкой открытого типа. Глядя на языки пламени, человек расслабляется и отдыхает. Живой жар создает ощущение безопасности. Открытые топки стоят намного меньше закрытых моделей. Однако, при всех положительных качествах, есть у таких топок и отрицательные моменты.

Прежде всего, это очень небольшой КПД. Он редко превышает 30%. Открытая топка всегда может стать причиной пожара. Для ее монтажа требуется соблюдение повышенных мер безопасности.

Подобные камины должны устанавливаться на фундамент из огнеупорного кирпича. Половая поверхность должна быть защищена от возгорания любыми негорючими материалами. Для этого подходит керамическая плитка или натуральный камень.

Травмоопасность. Этот фактор особенно важен, если в помещение есть маленькие дети. Играясь они могут прикоснуться к топке и обжечься. Плохо высушенные дрова, могут «стрелять». Камин, оборудованный открытой топкой, обязательно должен быть под наблюдением.

https://youtube.com/watch?v=Qdp8JbicbOc

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Необходимые инструменты и материалы

После того как бумажная работа окончена, можно переходить к приобретению необходимых материалов. Для удобства разбейте всё на этапы:

Укладка фундамента.
Строительство портала, топочного отделения и дымоходной части.
Декоративные работы.

Всё для фундамента

Гидроизоляционный материал, например, полиэтилен или рубероид, для надёжной защиты от влаги из почвы.
Среднефракционный щебень и песок, чтобы приготовить бетонный раствор.
Для установки опалубки, в которую будет заливаться раствор бетона, необходимы доски или металлические листы. Если она будет временная и из дерева, то понадобится ещё и гравийно-песчаная смесь, чтобы закрыть промежутки между грунтом и застывшим фундаментом.
Армирующая сетка сечением 8/10 миллиметров

Стены и дымоход

Один из самых важных материалов в работе — шамотный кирпич

Красный обожжённый кирпич для осуществления основной кладки и шамотный для топочного отделения и начальной части дымохода. Рассчитать необходимо точное количество кирпичей. Чаще всего для возведения угловых каминов нужно о 360 до 600 штук. Но лучше взять на 15 % больше для непредвиденных обстоятельств.
Для кладки кирпича рекомендуется приобрести готовый сухой раствор. Это удобнее, чем искать нужную консистенцию песка, глины и цемента.
Металлические уголки для того чтобы перекласть проёмы ниш дровяника (если он есть) и топочного отделения (40х40 мм или 50х50 мм).
Деревянный или металлический шаблон под полукруглую нишу топки.
Минимум 5 метров металлической трубы для дымохода.
Задвижка из металла с удлинённой ручкой. Её можно приобрести в готовом виде или воспользоваться услугами сварщика, который сделает такую без проблем.
В случае необходимости, можно приобрести топку из чугуна в готовом виде.
Листы асбеста для изоляции стен.
Отделочные материалы на усмотрение хозяина: керамическая плитка, декоративная штукатурка и т. д.
Шибер для трубы из нержавейки.

Список инструментов для работы

Инструменты для строительства камина

Лучше подготовить весь необходимый инструмент заранее, чтобы потом не бегать и не искать, отвлекаясь от работы.

Шлифовальная машинка.
Молоток-кирка, чтобы раскалывать кирпичи.
Большая кельма.
Уровень строительный или лазерный.
Отвес.
Шнур для порядовки кладки.
Киянка.
Правило, чтобы выравнивать стяжки фундамента.
Различные формы для воды и раствора.
Уголок, чтобы углы кладки был перпендикулярными.
Лопата для смешивания раствора.
Декоративные элементы, если необходимо.

Симметричные камины

Роскошный угловой камин с обыкновенным симметричным устройством для встраивания в угол
Это традиционный тип устройств, которые проще всего вписываются в интерьер жилища. Часто параметры симметричных очагов превышают размеры асимметричных конструкций. Отличительной особенностью считается примыкание задний стенок очага к углам жилища, что в результате позволяет организовать полукруглую или плоскую конфигурацию. Такое размещение напоминает нам очаг древних предков, которые располагали огонь в углу пещеры.
Интересно то, что при выборе такого камина в пользу дачного отопления, вы выигрываете во многих вопросах. Во-первых, очаг подобного образца в состоянии обогреть до трех жилых комнат одного дома. Конечно, слишком высокой температурной отметки вам не добиться, но комфортный микроклимат можно обеспечить с легкостью. Во-вторых, оформление жилища, — вы сможете сделать помещение красивым и эффектно декорированным только за счет установки углового камина.
Камин может быть не только предметом иньерьера, но и достойным источником тепла
Угловой камин в интерьере гостиной стиля рустик

Месторасположение

Размещение камина в доме

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин — печь может иметь такие варианты исполнения:

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

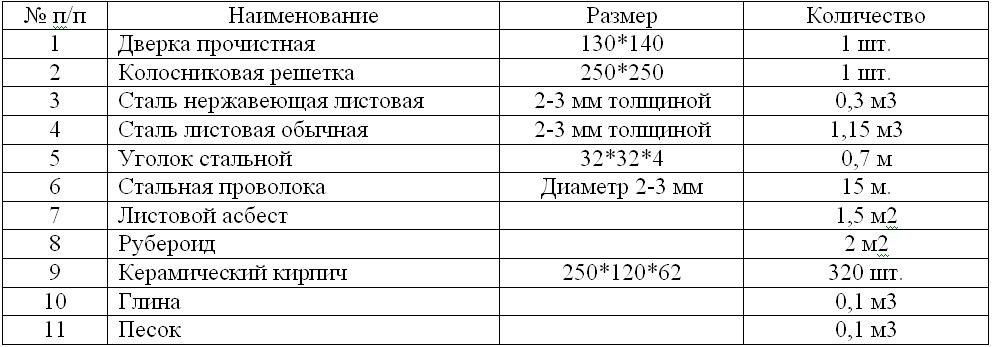

Таблица необходимых материалов для постройки камина

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
Синяя кембрийская глина или обычная красная.
Цемент (М 200 или М 300).
Дымовая заслонка.
Арматура.

Технология строительства дымохода

Дымоход кладут на том же глиняно-песчаном растворе, только участок над кровлей на цементном. Внутреннюю поверхность для улучшения тяги тщательно затирают и выравнивают. Не забывают установить шибер-заслонку. В месте прохода дымохода через деревянное перекрытие делают утолщение, оно называется «распушка».

Для того, чтобы защитить кровлю от проникновения осадков, над крышей также выполняется утолщение, «выдра». Под ней из оцинкованной листовой стали или гидроизоляционной кровельной ленты (например, ондуфлэш) монтируют фартук (воротник), закрывающий щель между кирпичной кладкой и кровельным покрытием.

Выбор материала для фартука под выдрой зависит от типа кровельного покрытия. Можно использовать оцинкованную сталь, обычную или с полимерным покрытием либо гибкие металлизированные ленты, благо их сейчас в продаже немало

При устройстве дымохода важно соблюдать противопожарные меры, особенно в части прохода его через деревянное перекрытие и кровлю

Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов.

В заключение скажем, что, строительство камина — сложное мероприятие, требующее предварительной подготовки, необходимых технических знаний, аккуратности и упорства. Новичку непросто справиться с этой работой, обеспечить надлежащее качество и пожарную безопасность сооружения. Если нет уверенности в своих силах, возведение кирпичного камина лучше поручить опытному специалисту.

Советы

Если вы хотите подобрать идеальную печку-камин, а также продлить ее срок службы, то вам стоит ознакомиться с несложными советами специалистов:

Если вы решили самостоятельно собрать такой агрегат, то вам следует учесть, что на долговечность и практичность конструкций в первую очередь влияют правильно составленный проект и чертеж. Если вы не хотите рисковать, то лучше обратиться к специалистам, которые помогут вам произвести грамотное проектирование будущей печи.
Не беритесь за самостоятельное изготовление печи-камина, если сомневаетесь в своих силах. Неправильно сложенная модель будет малоэффективной и даже опасной из-за риска отравления угарным газом. Переделать неверную конструкцию будет очень трудно или вовсе невозможно.
Подбирая печь-камин непосредственно для обогрева, вам необходимо разузнать, на какую именно площадь она рассчитана. В продаже встречаются варианты, предназначенные для пространств в 60, 80, 100-180 м2.

Специалисты настоятельно рекомендуют приобретать печи-камины, оснащенные термостойким стеклом, закрывающим очаг. Эта деталь сделает конструкцию более безопасной, особенно если сравнить ее с печкой, имеющей открытую топку.
Подбирая печь-камин, следует брать в учет размер помещения, в котором вы собираетесь ее разместить. Конструкция не должна мешать проходу или визуально делать пространство еще меньше. По этой причине для маленьких комнат следует выбирать маленькие изделия, а для больших можно подобрать и что-то более внушительное.
Перед покупкой печи-камина необходимо ознакомиться с технической документацией. Именно в ней вы сможете узнать все характеристики, которыми обладает агрегат.

Печь-камин не рекомендуется располагать на сквозняке

В помещении, где будет находиться этот объект, должна быть хорошая вентиляция, а также постоянный доступ кислорода. Подобные отопительные агрегаты можно устанавливать только в комнатах, площадь которых составляет не менее 20 кв м

Важной деталью является дымоход. Как правило, без него не обойтись при установке печи-камина. Если в вашем доме присутствует дымоход из листового металла, то предварительно его необходимо качественно изолировать

Не ищите слишком дешевых печек. Обращайтесь только к известным и крупным брендам

Если в вашем доме присутствует дымоход из листового металла, то предварительно его необходимо качественно изолировать. Не ищите слишком дешевых печек. Обращайтесь только к известным и крупным брендам.

Что необходимо знать перед установкой каминной топки?

Прежде чем приступать к практике, следует хорошо изучить теорию. Обладание знаниями об общих принципах работы топки и ее устройства помогут при проведении монтажа. Эффектная работа топки в первую очередь зависит от нескольких свойств:

хорошо функционирующий дымоход,
качественное используемое топливо,
умение обращаться с топкой.

Дымоход используется для поддержания постоянной тяги в топке, необходимой горению пламени и позволяет выводить за пределы жилища дым и углекислый газ, вырабатываемый в результате работы камина. Горячий воздух поднимается вверх, образуя собой тягу. По трубе воздух выходит наружу, а разогретый канал дымохода поддерживает тягу. На нее действуют множество факторов, из которых будет складываться общая эффективность работы топки:

высота дымохода влияет на силу тяги, чем выше дымоход — тем лучше тяга.
трещины в дымоходе, неплотно прилегающая дверца топки, протравливание теплого воздуха — все это будет снижать тягу.

Каминные топки бывают двух видов: открытые, которые и являются традиционными, и закрытые. У каждой из этих моделей есть свои преимущества и недостатки. Открытые топки полюбились в первую очередь из-за открытого пламени, которое способно обеспечить удовольствие от созерцания живого огня.

Такая конструкция представляет собой углубление в стене, которое требует вначале предварительного укрепление основания камина. По эффективности и способности выделять большее количество тепла такая топка уступает закрытой, выигрывая только в эстетической привлекательности. Уровень тепла, поддерживаемый в открытой конструкции будет находиться на уровне обычного костра и тепло обеспечивается только пока горит само пламя. В отличии от традиционного варианта, закрытая топка имеет массу преимуществ:

компактность собранной конструкции,
простой монтаж,
удобство контроля горения,
наличие жаростойкого стекла позволяет предотвратить такие пожароопасные моменты, как выброс искр или вылет горячих частиц, к примеру, если использовать дрова из хвойной древесины,
значительная степень выработки тепловой энергии, КПД выше 80%.

Следует отметить, что создание закрытой топки потребует камина больших размеров, нежели для моделей с открытой топкой, и вдобавок к этому, закрытая конструкция сложнее в создании и заметно дороже. Впрочем, не обязательно принимать радикальные меры — достаточно пойти на компромисс между обоими вариантами. В последнее время набирают популярность так называемые топки-гильотины. По сути, они представляют собой закрытую топку, только с механизмом поднятия жаростойкого стекла вверх. В таком случае возможно любоваться открытым пламенем без помех, а при необходимости следует вернуть заслонку со стеклом на прежнее место. Далее рассмотрим, как собирается каминная топка своими руками.
