Устройство вытяжки для газового настенного котла

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части дома расположен отопительный прибор. Для газовых котлов были определены стандарты SNiP, согласно которым котельная может быть оборудована:

• в отдельно стоящем здании;
• на чердаке;
• в пристройке дома;
• в отдельном помещении, предназначенном для такого оборудования.

Котлы, сжигающие сжиженный нефтяной газ, нельзя размещать в подвале. Удельный вес самого газа значительно больше, чем у обычного воздуха, поэтому при утечке он может распространиться в подвале и вызвать пожар. Для частных домов современные газовые системы отопления требуют трехкратного воздухообмена для максимально быстрого и эффективного удаления из жилого помещения переработанного газа.

В соответствии с правилами, приточная вентиляция в котельной с газовыми приборами является обязательной. При мощности более 30 кВт установка котлов в жилой зоне дома не должна рассматриваться. На кухне можно разместить котел мощностью менее 30 кВт.

Принимая решение об установке такого котла, убедитесь, что выполнены все требования: площадь помещения должна быть не менее 15 квадратных метров, а высота потолка – 2 метра. На кухне или в другом помещении должны быть окна площадью не менее 3 квадратных сантиметров на 1 кубический метр поверхности.

Вентиляция газовой котельной должна обеспечивать комфорт и безопасность

Поэтому важно обеспечить хорошее качество подачи чистого воздуха. Если котел находится на кухне, то дверь между комнатами размещается с зазором между этажами (минимум 1 см)

А сам отопительный прибор должен быть установлен напротив стены, защищенной от возгорания. Минимальное расстояние между прибором и перегородкой составляет 1 см.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба внутри трубы. Конструкция поставляется готовой и быстро и без проблем собирается. Достаточно знать диаметр выхода и параметры – высоту, длину.

Самая простая – коаксиальная система дымоходов. Труба поднимается над котлом и поворачивается на 90°. От него до потолка должно быть не менее 20 см. Затем его вводят через отверстие в стене, снаружи он должен заканчиваться на расстоянии не менее 30 см от стены.

Высота от уровня земли также регулируется – выход трубы не должен быть ниже 20 см от земли, а расстояние от ближайшей стены – от конца трубы до стены должно быть не менее 60 см.

Дымоходы открытых газовых котлов. Какие материалы используются?

Для монтажа открытых газовых котлов используются различные материалы. Для того чтобы выбрать подходящий материал для дымовыводящей трубы, которая будет осуществлять отвод продуктов сгорания газового котла, необходимо ознакомиться с их свойствами. Рассмотрим эти материалы:

1. Кирпич. Кирпичные дымоходы — настоящая классика, однако, для прокладки дымовыводящего канала газового котла кирпичная кладка наименее выгодное решение. Это связано с тем, что внутренние стенки такого канала отличаются своей шероховатостью и способны скапливать конденсат, который становится причиной коррозии дымохода. Есть и ещё один минус — кирпичные дымовыводящие каналы имеют недостаточную герметичность и способны пропускать продукты сгорания газа. В случае использования кирпичной кладки рекомендуется изолировать внутренний канал дымохода стальными или алюминиевыми листами.
2. Сталь. Стальные листы для внутренней отделки дымоходного канала или трубы из этого материала являются очень надёжным решением. Это связано с тем, что сталь определённых марок (316, 310S, 304, 316L) обладает хорошей теплоустойчивостью и сопротивляемостью к коррозийным воздействиям.
3. Алюминий. Этот материал зачастую применяют для того, чтобы выполнить отделку внутренней поверхности газоотводной коммуникации, сконструированной из кирпича.
4. Эмалированные трубы. Такие изделия могут изготавливаться сразу с теплоизоляционным слоем по технологии сэндвич. Из таких эмалированных сегментов можно без особого труда смонтировать дымовыводящий канал, который не будет нуждаться в дополнительной тепловой изоляции.

Выбирая трубы из стали, нужно отдавать предпочтение изделиям с хорошими показателями термоустойчивости

Размеры газовой котельной в частном доме

Представляет собой, как правило, отдельное помещение, где установлены газовые котлы или водонагреватели. Причем, если газовое оборудование оснащено закрытыми герметичными камерами сгорания с мощностью (суммарно) не более 200 кВт, то их количество не может превышать 4 штук. Размеры топочной будут напрямую зависеть от мощности устанавливаемого оборудования. Большое значение уделяется закрытому или открытому типу камеры сгорания.

Предполагаемые размеры газовой котельной:

Тепловая мощность оборудования (общая)	Объем помещения ( в м³)
Менее 30 кВт	7,5 м³
От 30 кВт до 60 кВт	13,5 м³
От 60 кВт до 200 кВт	15,0 м³

Но это общие параметры. Теперь необходимо определиться с конкретикой: высотой, длиной и шириной котельной, наличием вентиляционной системы и места расположения оборудования.

Высота топочной не может быть менее 220 см. Что касается периметра, то тут возможны варианты. В принципе, эти показатели могут быть произвольными, но проход между газовым оборудованием и противоположной стеной не может быть менее одного метра. Исходя из этих данных и будет определяться ширина и длина топочной.

Согласно Санитарным нормам и правилам в обязательном порядке в котельной должна присутствовать система вытяжной и приточной вентиляции, окно, зарешеченное отверстие снизу двери, ведущей в рядом находящееся помещение, площадью около 0,02 м². Оконный проем не должен быть менее 0,25 м², с обязательным выходом на улицу и открыванием наружу.

Что касается места расположения самой котельной, то цокольные и подвальные этажи зданий не предназначены для размещения газоснабжения СУГ. Если речь идет о природном газе, то такое ограничение не действует. Наличие дымохода обязательно. Приток воздуха для котлов с закрытыми камерами горения должен поступать с улицы через специально обустроенный воздуховод или дымоход коаксиального типа.

Основные требования к помещению топочной:

• отдельное нежилое помещение;
• высота – не менее 2,2 м;
• расчетная площадь – 4 м² на один газовый котел;
• стены покрыты штукатуркой толщиной в 5 см, отделочные материалы пожаростойкие;
• напольное покрытие ровное, без применения горючих материалов;
• проем двери по ширине превышает 0,8 м;
• наружное окно размером 0,3 м² на 10 м³ топочной.

Наличие коммуникаций:

• электросети (напряжение 220В, ток 20А), обязательное заземление и индивидуальный автомат для защиты сети;
• отдельный запорный узел для каждого котла;
• система водоснабжения;
• система водоотведения.

Все системы должны отвечать нормативным стандартам.

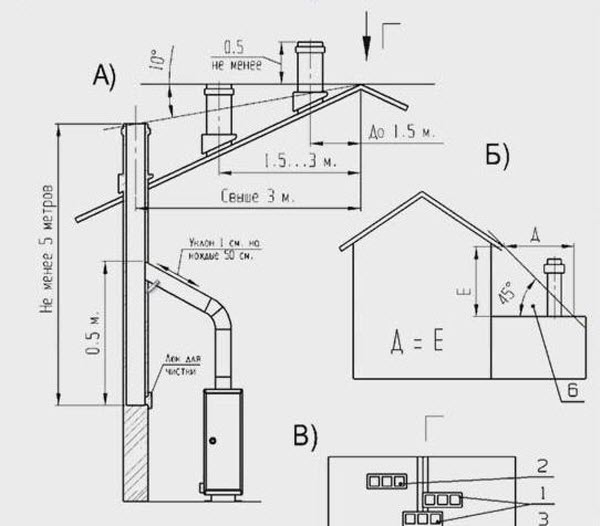

Дымоход должен обладать:

• газонепроницаемостью;
• вытяжное отверстие по параметрам должно быть не менее площади дымохода агрегата;
• верхняя часть должна быть выше конька на крыше, чтобы продукты сгорания беспрепятственно удалялись с котельной.

Установка напольного оборудования:

• рядом с котлом категорически запрещается наличие источника открытого огня;
• к оборудованию должен быть свободный доступ.

Строительные нормы

Любое топливо пожароопасно. Газ еще и взрывоопасен. Котлы напольные некомпактны, занимают много места (как выбрать котел для отопления для частного дома). Половина моделей отопительного оборудования оснащена открытыми топками: неизбежно проникновение в окружающее пространство дыма, угара, газа в случае утечки.

Поэтому для установки котла требуется отдельная комната. Здесь можно разместить элементы системы оптимальным образом, чтобы обеспечить легкий доступ к ним, исключить случайное механическое воздействие.

У электрокотлов вышеописанные свойства отсутствуют, котельная не обязательна. Но электрический котел тоже можно убрать в отдельную комнату, из эстетических соображений (что такое водонагревательные котлы электрические).

Варианты устройства котельной в частном доме:

• в подвальном помещении, на цокольном этаже;
• в нежилой комнате коттеджа;
• на чердаке или на плоской кровле;
• в пристройке;
• в отдельно стоящем техническом сооружении (в сарае, хозблоке, гараже и др.);
• в собственном передвижном модуле.

Рассмотрим основные требования к котельной в частном доме для газа (их несколько больше, чем для агрегатов на другом топливе). Нормативы для размеров котельной в частном доме зависят от мощности котла (общие требования к помещению для установки газового котла в частном доме).

Если она более 60 киловатт, объем комнаты должен быть не меньше 15 кубометров; в пределах 60 – 13,5; до 30 (настенная модель) – 7,5 (это минимальная площадь котельной в частном доме).

В последнем случае котел можно установить в кухне, при соблюдении требований:

• стена для установки – капитальная, выполнена из огнеупорных материалов. Деревянную стену нужно предварительно оштукатурить. Другой вариант облицовки – плитка в котельной в частном доме;
• потолок не ниже 2,5 метров;
• обязательно устройство дополнительной вентиляционной системы. Над полом оборудуют отверстие для приточной вентиляции и забирают его решеткой. Для проветривания должна быть форточка или фрамуга;
• хорошая естественная освещенность. Площадь окна в котельной частного дома – из расчета 30 кв. сантиметров остекления на кубометр помещения;
• ширина двери – от 0,8 метра.

Требований к топочной в частном доме, если она обустраивается отдельно, несколько больше. Стены, отделяющие ее от жилых комнат, должны иметь огнеупорность не меньше 45 минут. Воздухообмен – не реже трех раз за час. Дверь в котельную частного дома должна открываться наружу (на улицу).

Может быть вторая дверь, ведущая внутрь дома – обязательно несгораемая. Размер бойлерной в частном доме при мощности свыше 60 определяется как 15 кубометров плюс 0,2 на каждый киловатт (инструкция МДС 41–). Не разрешается установка в подвалах котлов на сжиженном газе.

На случай, когда оборудуется котельная в гараже частного дома или в отдельно стоящем миниблоке, СНиП (редакция 2008 года) предусматривает несколько дополнительных требований. Постройка должна располагаться на отдельном фундаменте, не соприкасающемся с основным.

Под котел (в зависимости от массы) может потребоваться собственный фундамент (или бетонная подушка не выше 20 сантиметров над полом). Стены и крыша – из огнестойких материалов. Бетонный раствор (для фундамента, стен и др.) – с песком в составе.

Собственная канализационная ветка для слива теплоносителя. Если котельную оборудуют в пристройке, она должна примыкать к глухой стене дома не менее чем в метре от оконных проемов и дверей.

Нормы проектирования котельной в частном доме предусматривают обеспечение свободного доступа к рабочим узлам на случай ремонта и для обслуживания.

Просвет между котлом и стеной должен быть не меньше 70 см, от лицевой панели до стены – минимум метр. Для моделей с боковым или задним обслуживанием проход должен быть полтора метра.

Если просвет для обслуживания не требуется, котел устанавливают минимум в 10 сантиметрах от стены. На стену помещают негорючий экран (кровельная сталь, асбест 3 мм). Обязательна установка экрана между стеной и настенной моделью. Размеры – 10 см запаса с трех сторон, 70 сверху.

Устройство вентиляции

Зададимся вопросом, из каких элементов состоит вентиляция для отопительного котла, работающего на газе? Устройство вентиляционной системы для котла ─ трудозатратная и сложная работа и требует себе строгого соблюдения технологии выбранной схемы. Только правильно рассчитанная и смонтированная схема будет функционировать эффективно.

Приведем основные требования монтажа вентиляции для . Он проводится в таком порядке:

1. Прежде всего, собираются все элементы системы вентилирования.
2. В местах прохождения труб сквозь конструкцию здания оборудуются особые пропускные элементы, чтобы избежать повреждений.
3. Монтируется теплоизоляция. Ее присутствие обязательно в местах стыков дымоходов с горючим материалом конструкций дома.

Вентиляция для газового котла в частном доме состоит из достаточно большого количества элементов. Перечислим основные:

• Переходник, соединяющий дымоходную трубу с выходным патрубком отопительного котла;
• Штуцер тройника с ревизией, помогающий удалению конденсата;
• Хомут крепежный для стен;
• Проходной патрубок;
• Канальные трубы (телескопические);
• Отводы, устанавливаемые неподалеку от начала дымохода в целях предотвращения снижения тяги;
• Наконечник конической формы, используемый в дымоходе для газового котла.

Отопительным газовым оборудованием любой марки и конструкции невозможно пользоваться без достаточного воздухообмена. Поэтому вентиляция для газового котла в частном доме чрезвычайно важна. Здесь небрежности, русскому «авось» нет места! Речь идет о здоровье и жизни человека. Несоблюдение правильного подбора схемы вентилирования, ее установки, может повлечь за собой проникновение, как газового топлива, так и угарного газа в жилые помещения. У газа нет цвета и запаха, хотя он смертельно опасен для всех живых организмов

Более того, его переизбыток может привести к пожару и взрыву! Газовой котельной постоянно нужно особенное внимание и уход

Самым подходящим и безопасным вариантом считается турбированный котёл с двухконтурным коаксиальным выводом наружу в любом исполнении (напольный, настенный и т.д.). В таком воздух извне забирается и дополнительно прогревается по внешнему радиусу, так как одновременно по внутреннему радиусу из котла идет выхлоп.

Специалисты рекомендуют комбинировать естественную и принудительную вентиляцию, что при отключении электропитания даст возможность частично заменить работу принудительной системы. Также электропитание не потребуется, если вентиляторы будут переключаться на энергию, вырабатываемую ветряком на крыше.

Комментариев:

• Основные типы вентиляции в частном доме и их особенности
• Как проверить вентиляцию газового котла в частном доме?
• Выбор вентиляционной системы для частного дома
• Обустройство приточной вентиляции в частном доме с газовым котлом

В настоящее время очень много владельцев жилых домов используют газовые котлы для обогрева. Это позволяет не только создать комфортную и уютную атмосферу в доме, но и помогает сэкономить средства. Однако необходимо помнить, что при использовании данного способа отопления необходима вентиляция в частном доме для газового котла.

Значение вентиляционных систем невозможно переоценить. При отсутствии необходимой вентиляции в домах, где используется природный газ для отопления и приготовления пищи, у жильцов могут возникнуть нарушение здоровья и самочувствия.
Это происходит из-за того, что во время сгорания газа в воздух поступают продукты горения и водяной пар, а недостаточный отвод продуктов горения приводит к недостаточному отводу влаги. Повышенный уровень влажности приводит к появлению плесени, которая также негативно влияет на микроклимат дома и здоровье жильцов. Особенно опасна плесень и продукты сгорания газа для пожилых людей и лиц, которые страдают легочными заболеваниями. Плохая вентиляция негативно влияет на состояние кожи, возникает состояние повышенной утомляемости, сонливости и головные боли.

Для определения санитарно-гигиенической нормы учитывают вместимость дома, количество проживающих людей и вид их деятельности. При недостаточном воздухообмене воздух становится тяжелым и возникает желание открыть окна для проветривания. Из-за этого температура воздуха внутри дома начинает падать и возрастают требования к расходу тепла, которое необходимо для отопления. Из этого следует сделать вывод, что воздухообмен влияет не только на санитарно-гигиеническое состояние дома, но и на энергетические затраты. В старых домах соотношение количества тепла, которое необходимо для вентиляции, с общими затратами на обогрев, составляет около 15%. В новых домах это соотношение значительно выше.

Требования к газовой котельной в доме из дерева

Основные правила установки настенного газового котла в деревянном доме, затрагивают три важных области:

1. Нормы, оговаривающие минимальные требования к котельной.

Правила подключения системы дымоудаления и вентиляции.

Существующие правила пожарной безопасности.

Допустимые нормы обустройства газовой котельной внутри деревянного здания, оговаривают типы и виды внутренней отделки, систему безопасности, наличие пожарной сигнализации и средств пожаротушения.

Для установки котла в деревянном доме, нужно строгое соблюдение существующих требований. Газовая котельная является местом повышенной пожарной опасности, что потребуется учитывать при обустройстве.

Нормы помещения котельной

Требования к установке напольного газового котла отопления в деревянном доме, учитывают особенности эксплуатации и повышенную пожарную опасность, связанную с конструкционным материалом здания. В связи с этим, нормы указывают на необходимость соблюдения следующих требований:

Объем помещения котельной рассчитывается, исходя из общей производительности отопительного оборудования. Газовый котел до 30 кВт, устанавливают в изолированном помещении не менее 9 м³. При условии, что высота потолков будет не менее 2,5 м.

Разрешается расположение газового котла в любом техническом помещении деревянного дома. Санитарные нормы запрещают устанавливать отопительное оборудование в жилых комнатах, а также кухнях-гостиных. Некоторые ограничения затрагивают месторасположение котла в доме.Нормы ППБ запрещают оборудовать помещение котельной в подвале, но допускают, с несколькими оговорками, установку газового котла в цокольном этаже.

Котельная огораживается от жилых комнат стеной. Для увеличения огнестойкости, стены покрывают специальными пропитками. В котельной устанавливают дверное полотно с минимальной шириной 80 см, не прилегающее внизу к коробу, для постоянного притока свежего воздуха.

Обязательно наличие естественного освещения, а также форточки для проветривания.

Если согласовать проект будущего дома с представителями газового хозяйства еще на этапе изготовления рабочих схем, можно избежать ненужных материальных затрат на переделку здания.

Организация вентиляции и дымоудаления

В деревянном доме, особое внимание уделяют установке приточно-вытяжной вентиляции и правильному подключению системы дымоотведения. Минимальные требования, распространяющиеся на котельную:. Устройство вытяжки – диаметр вентиляционного канала, рассчитывается исходя из производительности котла – 8 см² на каждый киловатт мощности

Устройство вытяжки – диаметр вентиляционного канала, рассчитывается исходя из производительности котла – 8 см² на каждый киловатт мощности.

Установка трубы дымоотведения осуществляется с соблюдением противопожарных расстояний и разрывов. Высота дымохода, рассчитывается, в зависимости удаленности от козырька кровли. Оголовок трубы нельзя закрывать декоративными элементами. Для увеличения характеристик тяги, рекомендуется установить дефлектор.

Не допускается, чтобы горизонтальный участок дымохода, имел суммарную длину более 3 метров. На всю систему дымоотведения, разрешается установить не более 2 поворотных муфт.

Некоторые требования к дымоходам и приточной вентиляции, оговариваются в правилах пожарной безопасности.

Пожарные нормы для котла на газе в доме из дерева

Пожарные правила затрагивают: размещение котла, обустройство котельной и монтаж системы дымоотведения:

Размещение котла – оптимально использование под нужды котельной, отдельно стоящего здания, изготовленного из негорючих материалов: керамического или силикатного кирпича, пеноблоков, газобетона и т.п. Допускается установка котельной в доме, при условии, соблюдения условий ППБ.

Пол и стены котельной облицовывают негорючими материалами. Если такой возможности нет, требования по пожаробезопасности, оговаривают необходимость частичной защиты поверхностей в месте расположения котла и проведения дымохода.Стены и пол защищают негорючими базальтовыми утеплителями. Дополнительную защиту, обеспечивают специальные противопожарные составы. Потребуется предварительная подготовка стен, потолка, полов, посредством обработки мастиками или пропитками, с высокой степенью огнестойкости.

При прохождении дымохода через плиты перекрытия и кровлю, используют специальную противопожарную разделку.

Огнестойкие материалы для стен, которыми рекомендуется облицевать поверхность – это штукатурные гипсовые растворы, ГВЛ плиты и др.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Особенности систем вентиляции

Вентиляция в газовой котельной принудительным способом должна включать в себя вентилятор. Его желательно покупать в специализированном магазине специально для помещения котельной. Такие устройства оснащаются специальными противопожарными клапанами и имеют рабочую скорость не менее 1 м/с. Корпус такого прибора изготавливается из специального материала, который предотвращает возникновение любых искр, чаще всего применяют алюминий или медь.

К выбору оборудования нужно подходить с максимальной ответственностью, поскольку система циркулирования воздуха необходима для того, чтобы, прежде всего, предотвращать обратную тягу в небольшом по площади помещении

Это наиболее важно, когда котельная находится непосредственно в самом жилом доме. Неправильная или неполноценная работа системы приведет к тому, что отработанные газы распространятся по всему дому

Рассмотренные выше варианты представляют собой достаточно простые и совершенно недорогие способы устройства необходимой для помещения котельной вентиляции. Но здесь стоит отметить и специальные климатические системы. Это удовольствие конечно не из дешевых, но зато они работают полностью в автоматическом режиме.

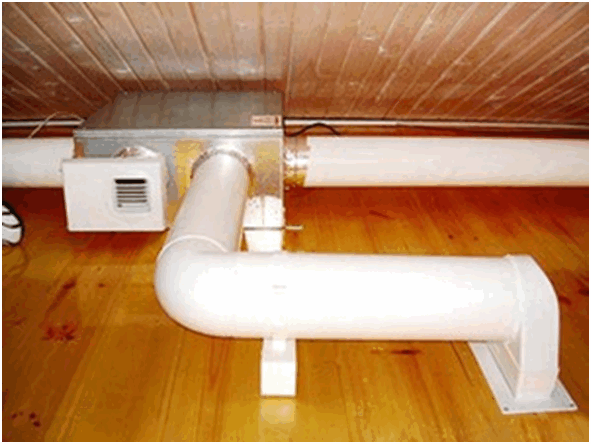

Самым оптимальным вариантом для небольшой площади котельной будет приточная моноблочная система. Она имеет небольшие размеры, один сплошной корпус, в котором располагаются все необходимые составляющие: калорифер, фильтры. В большинстве современных устройств корпуса уже изготавливаются с применением звукоизоляционных материалов.

В чем же принцип действия такой системы? Она в автоматическом режиме, согласно установленным настройкам, изменяет создаваемый микроклимат.

Устройство вентиляции в котельной, выполненной по методу принудительной вентиляции, также можно полностью автоматизировать. Для этого работа вентилятора, то есть непосредственно его включение или выключение связывают с работой отопительного элемента: котла. Таким образом, при включении оборудования, будет происходить включение и принудительной вентиляции.

Стоит добавить, что вентиляционная система котельной должна иметь отдельную воздухоотводную трассу. Это обусловлено мерой безопасности в случае, если вентиляционная система выйдет из строя. Имея отдельный рукав, продукты горения и опасного для здоровья человека газа не смогут попасть в вентиляционные каналы системы дома и распространиться внутри жилых помещений.

В обязательном порядке после того, как проведете все монтажные работы по установке отдушин, проверьте эффективность работы выполненной вами системы вентиляции. Если она недостаточно эффективно работает, ее проще исправить или усовершенствовать сейчас, чем потом, когда помещение котельной будет заставлено газовым оборудованием.

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

• естественная;
• принудительная.

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.

Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Принудительная вентиляция

Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.

Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

• длина – 3,0 м;
• ширина – 2,0 м;
• высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

Принудительная вентиляция

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 %!в(MISSING) отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.
