Описание полного монтажа инфракрасного теплого пола своими руками

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель.

Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию.

Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегуляторв удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной.

Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 ммтолщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

Из недостатков необходимо указать следующие:

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Монтаж инфракрасного теплого пола

Перед началом работу нарисуйте подробный план комнаты и исключите места, на которых обогрев не требуется. Исключению подлежат такие места, на которых будет расположена стационарная мебель и крупногабаритная бытовая техника, как-то: диван, шкаф, холодильник и т.п. Нагрев ИК полов под такими элементами интерьера, способен довольно быстро привести к перегреву и выходу из строя одного или нескольких блоков инфракрасной нагревающей пленки. Да по сути это и бессмысленная трата денег.

Есть ещё одно условие. Надо отступать от всех стен 7-10 см.

Настилать плёнку вдоль или поперёк комнаты, значения не имеет, и руководствоваться здесь надо наличием материала и удобством работы. Например, в комнате размером 3,6 на 5,2м, требуется застелить поверхность 3,4 на 5м. Соответственно, если взять 5 отрезов пленки шириной 1 м. и длинной 3,4 м, то задачу можно выполнить быстрее, нежели приобретая 3 отреза шириной 0,8 м и один отрез шириной 1 м., при длине каждого 5 м.

Настилать пленку необходимо так, чтобы между полосами оставался промежуток в 1 см.

Между отрезами пленки, необходимо разместить и зафиксировать термодатчик. Для этого, в теплоизоляторе на метр от стены, вырезается канавка, в которую укладывается гофротруба. По этой гофротрубе надо пропустить провод, с закреплённым на конце датчиком измерения температуры. Датчик не должен касаться нагревательных элементов пленки! Гофротрубу сверху надо зафиксировать скотчем.

Подключение питания

Подключать кабель питания к инфракрасному тёплому полу следует после укладки всех отрезов плёнки и фиксации датчика температуры. К каждой медной шине подводится провод. Затем, тонким ножом необходимо разъединить слои плёнки в месте соприкосновения с медной шиной. В разъём вставляется контакт, и затем сжимаем его плоскогубцами. Только после этого, к контакту присоединяется провод. Сам контакт тщательно изолируется битумным изолятором.

С противоположной стороны полос пленки, тоже расположены контакты медной шины. Их необходимо закрыть битумным изолятором.

Все провода по кратчайшему пути выводятся к стене, и вдоль неё подводятся к тому месту, где будет размещён терморегулятор.

Установка терморегулятора производится обычно на высоте 1 м. От него, вниз, надо проштробить канавку для гофротрубы. Только через уложенную гофротрубу можно подводить кабель питания и термодатчика.

Подключение питания можно выполнить своими руками согласно инструкции, если у вас есть хотя бы небольшой навык работы с электричеством. В противном случае, лучше поручить эту работу сертифицированному электрику.

После подключения питания, следует проверить работоспособность системы. Для этого установите на датчике терморегулятора температуру в 22-23°C и включите питание. Если нагрев происходит равномерно, контакты не искрят и не дымят, то можно считать основную работу по устройству тёплых инфракрасных полов проделанной. Теперь время за напольным покрытием.

Преимущества инфракрасного пленочного теплого пола

Современные инновационные пленочные полы — это, в принципе, обычная полиэтиленовая пленка, но термостойкая, в которую «упакованы» полосы карбоновой пасты, соединенные впаянными медными шинами. По этим шинам и подается ток определенной частоты и силы, в результате чего карбоновые элементы испускают тепло — инфракрасные волны-лучи длиной от 5 до 20 мкм.

Такое излучение не сушит окружающее пространство, как, например, комнатные радиаторы или обогреватели. Оно лишь нагревает предметы вокруг себя — имеющееся напольное покрытие, стены, мебель и бытовые приборы (поэтому под них пленочный пол стараются не класть). Но, в принципе, ИК-излучение безопасно, экологично и, по мнению специалистов, даже обладает благоприятным воздействием на живые организмы.

Вообще, у такого нестандартного пола масса преимуществ, в том числе:

лучистый обогрев;
высокое КПД;
и показатели экономичности почти на 20% лучше, чем у кабельных систем традиционного типа.

Он прост в монтаже и абсолютно надежен. Но главное его достоинство — совместимость с любым из типов финишного отделочного покрытия. Такой пол легко ложится под ламинат и ковролин, под плитку, паркетную доску и линолеум. Только под паркет инфракрасную пленку правильнее класть в, так называемом, «щадящем режиме» — чтобы дорогостоящее покрытие не рассохлось, на каждые 10 кв м паркетной доски должно приходится только 3-4 м ИК-пленки.

3 этап – монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:

свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);

не допускать установки на пленку тяжелых предметов;

исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;

монтаж пленки выполняется при отсутствующем электропитании;

подключение к электропитанию выполняется строго по СНиП и
ПУЭ;

выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);

используется только подходящий утеплитель;

исключается монтаж пленки под мебель и другие тяжелые
предметы;

исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;

не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;

обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;

пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;

обязательная установка УЗО (устройство защитного
отключения);

заламывать, перерезать, перегибать нагревательный кабель;

монтировать пленку при температуре ниже -5 °С.

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.

Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.

6. Укладка инфракрасного теплого пола

нанесение разметки для укладки на пол;

подготовка полосы пленки нужной длины

Обратите внимание

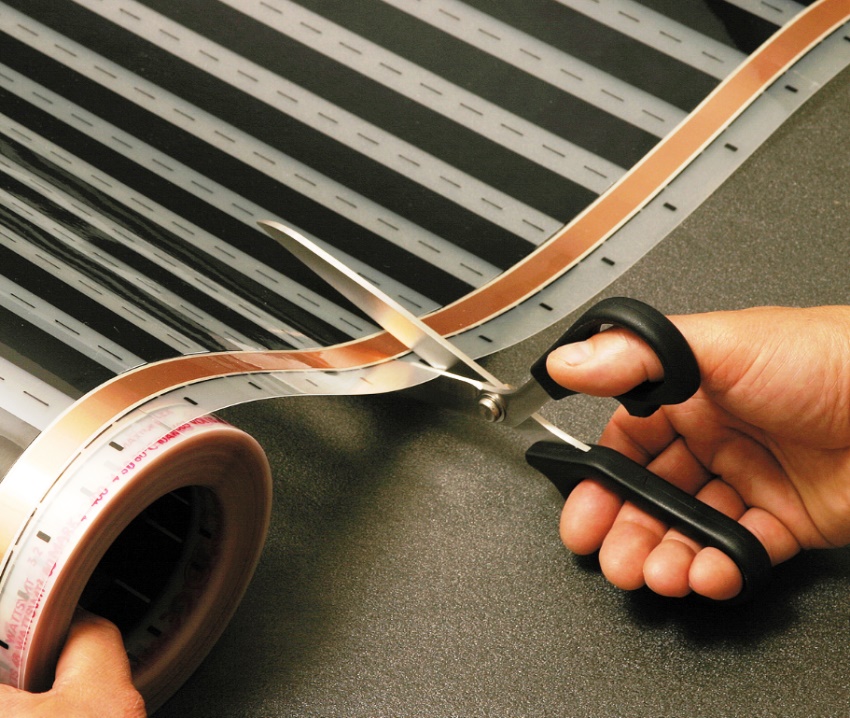

резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора

Ориентируется полоса медным
нагревателем вниз;

пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;

выдерживается рекомендованный отступ от стены в 100 мм;

выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);

полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

7. Установка зажимов

На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.

Монтаж температурного датчика для пленочного теплого пола

Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола

Видео

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html

Как правильно стелить теплый пол под линолеум?

http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola

Теплый пол под ламинат на деревянный пол: виды и особенности

2 этап – выбор оборудования и строительных материалов

Пленочный теплый пол продается комплектом, в который входит:

инфракрасная пленка для теплого пола;
соединительные клипсы;
скотч;
терморегулятор;
датчик температуры.

Примечание. Комплектация зависит от производителя. Например,
системы heat plus, caleo содержат всё необходимое для работы.

Дополнительно нужно купить:

провод электрический (желательно медный, многожильный,
сечением 1,5-2,5 мм);

теплоизоляционный материал. Электрический инфракрасный
теплый пол допускает использование любого типа утеплителя: фольгированная
пленка (с полимерным напылением), вспененный полиэтилен, натуральная пробка и
т.п.

пленка гидроизоляции;

Инструмент: монтажный нож, ножницы, плоскогубцы, отвертка,
кусачки, скотч, молоток, тестер, буровая коронка (насадка для дрели), перфоратор,
угольник, карандаш.

Подключение терморегулятора и клемм – урок для начинающих электриков

Все полосы на пленочном полу оборудованы медными зажимами. Нам потребуется рассоединить медные и серебряные шины на полосах, а также отделить от ламинации порядка 1 см на проводнике

После этого осторожно устанавливаем контакт строго посередине шины, обжав контакты в дальнейшем плоскогубцами. В местах, где нам пришлось обрезать медные шины, потребуется наложить изоляцию из винил-мастичного скота

Этот же скотч накладывается на все контакты, которые были обжаты пассатижами.

Последний этап всего процесса – это установка устройства управления полом. Для корректной работы необходимо датчик температуры устанавливать с нижней стороны пленки, закрепив его при помощи обычного скотча. Датчик требуется предварительно разместить в гофрированную трубку, которая входит в комплектацию.

Теперь занимаемся непосредственно термостатом. Данное устройство не требует каких-либо особых условий расположения, достаточно скрыть его от действия прямых солнечных лучей. Выделяют два основных способа монтажа:

Наружный – прибор располагается непосредственно на стене.
Скрытый – терморегулятор устанавливается в предварительно сделанное углубление, для чего потребуется дополнительно сверлить отверстие в стене при помощи перфоратора или болгарки. Также мы штробим стену глубиной до 20 мм, чтобы спрятать там провода от устройства управления.

Подключение проводов не вызовет у вас больших сложностей. Жилы зачищаются и подводятся к определенным контактам в зависимости от цвета и маркировки изоляции. В инструкции производителя четко прописано, какие клеммы необходимо присоединить к контактам, чтобы самостоятельно подключить термостат. После этого в обязательном порядке проверяем надежность изоляции, а также убеждаемся в работоспособности всей системы при помощи тестера. Убедившись, что все показатели инфракрасного пола соответствует тем, которые указаны в инструкции, можно переходить к полноценной эксплуатации системы обогрева.

Таким образом, вы сможете своими силами, без помощи посторонних мастеров, выполнить монтаж и укладку теплого пола, потратив на это считанное количество свободного времени и получив замечательную и качественную систему обогрева в своем доме.

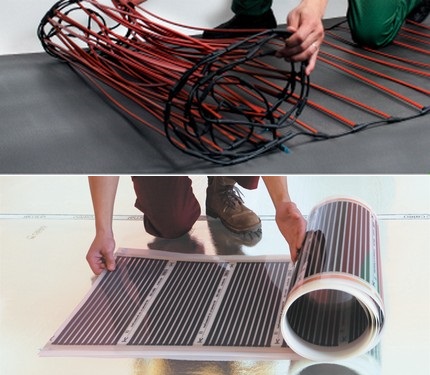

Виды инфракрасного пленочного теплого пола

Несмотря на относительную новизну системы инфракрасного
обогрева, производители предлагают несколько их разновидностей:

пленочный инфракрасный теплый пол. Сущность этой системы
состоит в том, что нагревательный элемент представляет собой волокно, уложенное
между двумя слоями полимерной пленки. Греющая пленка отличается гибкостью,
прочностью, износостойкостью, к тому же является хорошим диэлектриком.

В свою очередь, пленочный пол имеет свои разновидности. В
основу деления положен состав нагревающего элемента:

углеродный – карбоново-графитный;
биметаллический – медь и алюминий.

Первая система получила большее распространение среди
пользователей.

стержневой инфракрасный теплый пол. Особенность системы в
том, что функцию нагревательного элемента выполняют карбоновые стержни,
соединенные проводом. Это наиболее инновационная из систем, позволяющие
уменьшить расходы на обогрев на 60% (по сравнению с другими системами).
Повсеместному распространению карбоновых стержневых полов мешает только их
высокая цена.

Сравнение этих систем для конкретных условий
функционирования, даст возможность выяснить, какой инфракрасный теплый пол
лучше.

Монтаж ИК теплого пола

Перед тем как приступить к монтажу инфракрасного теплого пола, необходимо выполнить ряд расчетов и разработать проект раскладки. При этом пользователь должен иметь в виду, что на отечественном рынке ему может быть предложено 2 варианта:

Комплектный — в одной коробке присутствует все необходимое для монтажа: пленка, провода электропитания, терморегулятор, датчик температуры, комплектующие для монтажа и пр.;
Отрезной — пленка шириной 50, 80 или 100 см. отрезается с бобины кратно одному погонному метру, а вся необходимая комплектация добирается пользователем самостоятельно.

Расчет раскладки и разработка проекта

Схема укладки инфракрасной пленки

Начинают проектирование с того, что рисуют план помещения и указывают на нем зоны стационарной установки мебели – в этих местах пленка не укладывается.

Производители пленки рекомендуют осуществлять ее раскладку вдоль длинной стены помещения. Это позволит сократить число разрезов.

В процессе проектирования необходимо также учитывать:

раскрой полотна выполняют таким образом, чтобы длина одного полотна не превышала 8 м.;
расстояние от стены до инфракрасной пленки должно составлять от 10 до 40 см.;
от мебели пленка должна отстоять не менее, чем на 10 см.

Подготовка поверхности основания

Укладка гидроизоляционной пленки

Прежде чем приступить к реализации разработанного проекта, необходимо выполнить ряд мероприятий по подготовке основания, на которое будет уложена инфракрасная пленка. Перечень этих работ включает:

штробление стен для прокладки проводов и установки температурного датчика;
устранение неровностей основания при помощи тонкого слоя самоналивного пола. Допустимое отклонение по горизонтали — не более 3-х мм.;
очистку, мойку и сушку основания;
укладку гидроизоляционной пленки, которая защитит ИК-пленку от воздействия влаги снизу;
утепление основания фольгированным утеплителем (при необходимости). Укладывают его металлизированной стороной вниз;

Монтаж ИК-пленки

Монтаж пленочного теплого пола

Укладку ИК-пленки осуществляют в следующем порядке:

Размечают пол согласно проекту, учитывая, что перехлест полотен не допускается. Рекомендуемое расстояние между их краями должно составлять не менее 5 см.
По центру обогреваемой поверхности устанавливают термодатчик, предварительно углубив его в утеплитель. Расстояние от ближайшей стены до датчика должно быть не менее 50-ти см.
Укладывают предварительно раскроенное полотно медными полосами вниз в соответствии с разметкой.
Фиксируют пленку к основанию при помощи небольших кусочков скотча.

Во время проведения работ не допускается хождение по ИК-пленке. Также нельзя ставить на нее тяжелые предметы и ронять инструмент.

Подключение элементов системы

Подключение терморегулятора инфракрасного теплого пола

Соединяют элементы системы между собой в следующей последовательности:

Имеющиеся в монтажном комплекте зажимы подсоединяют к концам медной шины.
Устанавливают и соединяют с полотном электрические провода, соблюдая в обязательном порядке условие параллельного подключения. Упростить эту задачу поможет применение разноцветных проводов.
Изолируют места всех соединений. При этом клеммы и концы медных шин на отрезанных участках полотна защищают гудроновыми накладками.
Подсоединяют к системе терморегулятор и затем устанавливают его на стене в доступном месте. Рекомендуемая высота установки — 1 м.
Проводят тестовое включение системы, проверяя равномерность прогрева. При этом не должно быть искрения и постороннего шума. При выявлении недостатков их устраняют.
Только убедившись в полной работоспособности системы и отсутствии недостатков можно приступить к укладке напольного покрытия.

Особенности укладки пленочных теплых полов под ламинат

После завершения процесса подготовки, можно приступать непосредственно к установке ИК пленки. Алгоритм монтажа пленочного теплого пола под ламинат выглядит следующим образом:

в первую очередь необходимо выполнить раскрой материала. Протяженность полосы не должна быть больше, чем 8 м;

Перед тем как укладывать инфракрасную пленку под ламинат ее нужно правильно раскроить

на втором этапе производится укладка полос. Для того чтобы снизить количество стыков специалисты рекомендуют укладывать полотна инфракрасного материала вдоль длинной стены. Дистанция от края пленки до стены должна быть не менее 10 см, а расстояние между соседними полотнами – не меньше 5 см. Монтаж пленочного теплого пола лучше всего производить параллельным методом;
далее нужно произвести стыковку проводов и изоляцию незадействованных контактов. Соединение проводов производится посредством специальных зажимов – клемм. А для изоляции используется специальная битумная лента, которая отличается высоким коэффициентом герметизации;
затем выполняется подключение проводов инфракрасного пола под ламинат. Для этого необходимо подключить провод к клемме и произвести его изоляцию;
на этом этапе монтируется датчик(и) температуры. Специалисты советуют заводить эти элементы под второе полотно (ближе к средней точке). Датчик устанавливается таким образом: его необходимо приклеить к нижней стороне полотна на черную полосу;
далее производится подключение инфракрасных теплых полов к терморегуляторному устройству. Для этого необходимо подвести к нему провода от пленки и температурного датчика. Само подключение выполняется через УЗО;

При проведении работ по монтажу ИК пленки следует использовать только специальные виды ламината, которые предназначены как раз для таких систем

далее необходимо проверить, как функционирует смонтированная коммуникация. Для этого производится ее пробный запуск;

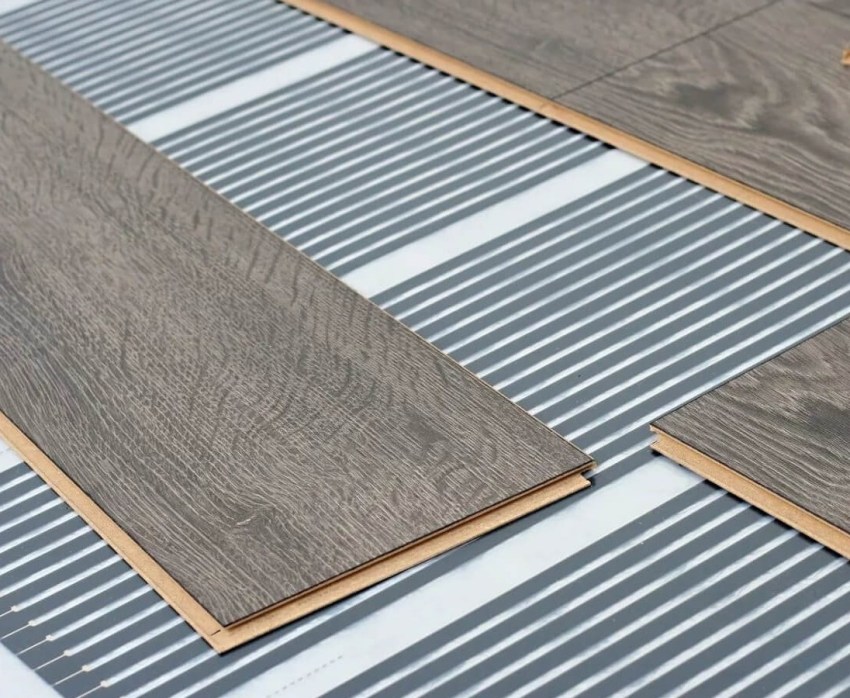

последний этап монтажа инфракрасного пола учитывает укладку поверх него соответствующего напольного покрытия, которое в этом случае представлено ламинатом.

Рекомендуется перед укладкой ламинатного покрытия подержать его 2-3 дня в комнате. Это необходимо для того, чтобы он приобрел соответствующую температуру, что в дальнейшем позволит избежать его расширения. Для ознакомления с особенностями использования ИК пленки в этом случае рекомендуется почитать на профильных сайтах отзывы. Пленочные теплые полы под ламинат являются самыми распространенными на сегодняшний день.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Мощность и энергопотребление

Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится

Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться

Выбор мощности пленочного теплого пола

Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.

Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м2. Идеальный вариант для дополнительного подогрева полов.
Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м2.
Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м2.
Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м2.

Теплый пол CALEO PLATINUM

Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.

Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала

Для примера: если мощность пленки составляет 220 Вт/м2, то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.

Рассчитать нужную мощность пленки можно так.

Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.

Пленкой можно закрывать не весь пол

Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м2. Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.

Определение полезной площади пола

Шаг 3

Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.)

Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м2, которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м2. Общая мощность составит 1,2 кВт, нагрузка 5,5 А.

Рассчитываем необходимое количество пленки
