Заземление газового котла в частном доме

Какие результаты должны содержать протоколы проверки сопротивления заземления?

Существующие нормативные документы устанавливают определенные пороги, которым должны соответствовать показатели сопротивления контура заземления. При получении значения выше необходимо пересматривать линию, производя замену ее элементов при необходимости, а также осуществляя реконструкцию части, находящейся в толще грунта, для установления более надежной связи. Если же протокол проверки сопротивления заземления содержит меньшие цифры, разрешается дальнейшая эксплуатация системы без применения особых ограничений.

Для бытовой установки, напряжение в которой может варьироваться от 65 до 1000 Вольт, устанавливается значение, равное 2-8 Ом. Если же речь идет конкретно об однофазной линии, для которой установлено стандартное напряжение в 220 В, то показатель будет равен 4 Ом. Значение заносится в протокол измерения сопротивления заземления, образец которого представлен в данной статье. Иногда также назначается несколько последовательных испытаний, которые проводятся в различных условиях. В качестве конечного показателя в протокол измерения контура заземления вносится среднее.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.
  2. Параметры сопротивления.
  3. Рекомендуемые материалы для изготовления заземляющего контура.
  4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Подготовка и составление проекта

Как и при монтировании громоотвода, для газового котла схема с заземлителем вначале должна быть спроектирована. Макет стоит нарисовать на бумаге: обычно схема представляет собой равносторонний треугольник со сторонами до 2,5 метра длиной, реже — квадрат, пятиугольник, линию. Последний вариант делают для экономии места участка вблизи частного дома.

Подготовка включает сбор нужного оборудования, проверку его исправности:

  • аппарат сварочный;
  • дрель, перфоратор;
  • болгарка;
  • лопата, кувалда;
  • мотобур для твердого грунта.

После этого можно переходить непосредственно к работе.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
  • В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
  • Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Подключение контура

Первый этап монтирования громоотвода для газового котла — рытье траншеи шириной до сорока сантиметров, глубиной — до семидесяти. Ближний угол треугольника (или другого выбранного элемента) направляют к дому, от него роют прямую канавку по направлению к цоколю. Затем по вершинам треугольника забирают немного заостренные стальные проводники (затачивают их концы болгаркой). Верхний край электродов должен выходить из земли на 20 см, в окончание работ их покрывают землей.

Далее точечно приваривают металлическую полосу к контуру, выводят ее к частному дому на месте предполагаемого входа. Нужно приподнять полосу на пятьдесят сантиметров при помощи стального штыря, приварить железный болт М8, присоединить медный кабель, завести домой. Сам котел подключают к щитку через УЗО трехжильным проводом.

Кто и как выполняет проверку заземления котла

Достаточно часто, можно встретить противоречивую информацию по вопросу, кто выдает акт на заземление. Дело в том, что проверку правильного подключения и работоспособности котла, должен провести представитель Газового хозяйства.

С другой стороны, замер сопротивления заземления для ввода в эксплуатацию газового котла (как электрооборудования), согласно правилам ПУЭ выполняет электролаборатория. Она же должна проверить показатели сопротивления общей системы молниезащиты.

Нормы и периодичность испытаний регламентируют следующие документы:

  • Периодичность проверки – ПТЭЭП, пункты с 2.7.8 по 2.7.15.
  • Подготовка и сдача в эксплуатацию – ПУЭ, пункты с 1.7.100 по 1.7.103.

Периодичность измерения сопротивления растекания тока, устанавливается, в зависимости от технических характеристик отопительного оборудования, но делается не реже чем 1 раз в году. Максимальное значение заземляющего устройства, высчитывается в зависимости от типа почвы, наличия грунтовых вод и других факторов. Если установлено, что показатели сопротивления соответствуют указанным в ПУЭ требованиям, выдается акт или протокол о заземлении.

Нужно ли заземлять газовый отопительный котел и для чего

Во время работы отопительного оборудования, независимо от типа и степени автоматизации, образуется статическое напряжение. Поэтому, при установке газового котла, должно быть выполнено заземление, по следующим причинам:

  • Поломка автоматики – котлы, оснащенные электронным микропроцессором, чувствительны к любым скачкам напряжения в сети. Выйти из строя, автоматика может и от статического напряжения. Газовый котел без заземления, проработает недолго. Замена платы автоматики, обойдется, приблизительно в половину себестоимости котельного оборудования.

Опасность взрыва – скопившееся статическое напряжение, является одной из самых распространенных причин возгорания газового оборудования. Положительное влияние заземления на работу котла, заключается в том, что полностью предотвращается появление искры, приводящей к взрыву при утечке газа.

Нормы и требования к заземляющему контуру

Системы заземления жилых зданий и промышленных объектов проектируют в соответствии с требованиями ПУЭ. Общее сопротивление элементов должно составлять 10 или 20 Ом при напряжении в сети 380 либо 220 В (3 фазы) или 220 либо 127 В (1 фаза). Поскольку газовые котлы используются в жилых помещениях и подключаются к бытовой 1-фазной сети переменного тока напряжением 220 В, то нормальным считается сопротивление 10 Ом.

Допускается использовать в качестве заземления стальные водопроводные трубы, проложенные в глубине грунта. Можно подсоединять корпус газового котла к арматуре железобетонных конструкций, имеющих слой гидроизоляции. Все возможные варианты заземления оговорены в пункте 1.7.109 ПУЭ.

Не допускается применять в качестве линии заземления:

  • стальные магистрали водоснабжения или отопления;
  • трубопроводы для подачи природного газа или иные горючие или взрывоопасные материалы;
  • стоки системы канализации;
  • контакты заземления, имеющиеся в бытовых розетках электрической сети.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.

Рекомендуемые материалы для изготовления заземляющего контура.

Стоимость работ.

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

  • По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.

По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

Какое сопротивление контура заземления должно быть

Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

  • Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).

Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².

В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.

Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:

Выбранный материал электродов и толщина провода.

Тип используемого заземления.

Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

Кто и как выполняет проверку заземления котла

Достаточно часто, можно встретить противоречивую информацию по вопросу, кто выдает акт на заземление. Дело в том, что проверку правильного подключения и работоспособности котла, должен провести представитель Газового хозяйства.

С другой стороны, замер сопротивления заземления для ввода в эксплуатацию газового котла (как электрооборудования), согласно правилам ПУЭ выполняет электролаборатория. Она же должна проверить показатели сопротивления общей системы молниезащиты.

Как правило, ответ на этот вопрос зависит от местных особенностей. Есть регионы, в которых представители газового хозяйства, во время приемки, сразу же проверяют показатели заземляющего контура, в других случаях, тестирование проводят специально вызванные для этого представители электролаборатории.

Нормы и периодичность испытаний регламентируют следующие документы:

  • Периодичность проверки – ПТЭЭП, пункты с 2.7.8 по 2.7.15.

Подготовка и сдача в эксплуатацию – ПУЭ, пункты с 1.7.100 по 1.7.103.

Периодичность измерения сопротивления растекания тока, устанавливается, в зависимости от технических характеристик отопительного оборудования, но делается не реже чем 1 раз в году. Максимальное значение заземляющего устройства, высчитывается в зависимости от типа почвы, наличия грунтовых вод и других факторов. Если установлено, что показатели сопротивления соответствуют указанным в ПУЭ требованиям, выдается акт или протокол о заземлении.

Требования к заземлению газового оборудования

Отдельное заземление нужно потому, что к заземлению для газового оборудования предъявляются более жесткие требования по сравнению с локальным заземлением дома.

По нормативам, сопротивление заземления газового котла растеканию тока должно быть (согласно ПУЭ 1-7-103):

  • Меньше 10 Ом для глиняных почв;
  • Менее 50 Ом для  почв песчаных.

Эти требования действительны для однофазного напряжения 220 вольт и трехфазного напряжения 380 Вольт.

Приемка заземления может, производится по двум пунктам ПУЭ: 1-7-103 или 1-7-59. Они отличаются жесткостью требований к заземлению, поэтому предварительно узнайте, на каких нормативах работает газовая компания вашего района.

Обеспечить такое сопротивление заземления может штыревой глубинный заземлитель. По сути это длинный штырь, который нужно вбить в землю.

В качестве заземлителя можно использовать фирменный глубинный заземлитель или металлический профиль (уголок, труба, круглая арматура). Для достижения нужного сопротивления заземления приходится вбивать в землю несколько электродов. Части заводского заземлителя соединяются специальными муфтами. Части самодельного заземлителя соединяются сваркой.

Для монтажа такого заземлителя не нужно много места. Достаточно участка 500×500 мм. Часто заземление газового котла делается непосредственно в помещении, где котел устанавливаются. Просто разбирается пол и в землю вбивается нужное количество электродов. После каждого вбитого электрода замеряется сопротивление заземлителя и по достижению нормативных требований по сопротивлению забивка электродов прекращается. Если невозможно заземлитmся в доме, то монтируется заземлитель на участке. Со щитом заземлитель соединяется заземляющим проводом, который прокладывается в траншее 500 -700 мм глубиной.

Верхний конец электрода должен быть заглублен на 70 см от поверхности земли. К вбитому электроду подсоединяется специальный контактный соединитель на болтах. Через соединитель заземлитель соединяется с электрощитом дома, а именно с главной заземляющей шиной щита. Сечение заземляющего провода 16-25 мм2.

Бетонные фундаменты и фундаменты из бетонных блоков должны заземляться по контуру стальной полосой. Используя для строительства фундамента, подвала и полуподвала готовые фундаментные блоки вы сокращаете время своего строительства. Размеры выпускаемых фундаментных блоков ФБС позволяют собрать любую конструкцию фундамента, а прочность блоков позволяют быстро сделать опоясывающий контур заземления. Купить фундаментные блоки вы можете на сайте https://stroyshans.ru/catalog/fundamentnye-bloki-fbs/.

Материалы для заземления газового котла


Кабель зануления должен соединяться со щитком

Есть нормы и правила, которые указывают параметры материалов, допустимых к организации заземляющего устройства для газового отопителя.

  • Отопитель должен быть подключен к земле через распределительный щит, оборудованный соответствующей арматурой.
  • Кабель для зануления (шина), идущий от контура в грунте к электрощиту, должен иметь площадь сечения меди не менее 10 мм квадратных, алюминия не менее 16 мм квадратных, стальной проволоки не менее 75 мм квадратных.
  • Вертикально устанавливаемая металлоконструкция должна быть собрана из трубы профильной формы, двутавра, швеллера либо уголка. Их должна объединять шина, обвязанная с ними посредством точечной сварки.

Монтаж контура заземления

В первую очередь потребуется выделить свободное пространство, которое отдалено от фундамента постройки на 1-5 м. В дальнейшем здесь нельзя ничего строить, делать посадки. Желательно в этом месте вообще не проводить время. Рекомендуется отделить территорию бордюром или забором.

Проектирование и подготовительные работы

Чтобы заземлить оборудование, в первую очередь, на участке обозначается план будущего контура. Для этого можно использовать схему с обозначением всех элементов.

Конструкция может иметь форму квадрата, линии или даже многоугольника. Это зависит от расчетов и расположения построек.

Выбор материалов

Для монтажа контура нужно подготовить следующие инструменты:

  1. Сварочный аппарат. Он потребуется для соединения металлических компонентов.
  2. Болгарка, которой нужно нарезать трубы и стержни.
  3. Дрель (можно заменить перфоратором). Она нужна для ввода кабеля заземления в постройку.

Кроме этого потребуется лопата для копания. Если грунт слишком твердый, то может пригодиться и кувалда.

Установка и подключение контура

Теперь стоит подробно изучить поэтапное создание треугольного контура:

  1. Выкапывается траншея с учетом плана. Ширина канавки – 30-40 см, а глубина – 50-80. Нужно помнить, что выбирается свободный участок, не задействованный в посадках или каких-то постройках. Рекомендуется его оградить.
  2. От одной из вершин прокладывается линия к основанию дома.
  3. В каждую вершину забиваются электроды. Так называют проводники из труб. Предварительно их можно заточить специальным инструментом.
  4. Конструкция должна быть спрятана под грунтом не менее, чем на 30 см. Иначе она не будет функционировать.
  5. Электроды связываются проводником из нержавеющей стали. В готовых наборах для этого есть специальные болты. В самодельных вариантах допустимо применять технологию точечной сварки. Она обеспечивает ровные и аккуратные швы.
  6. Размещается металлическая линия, которая ведет к самому строению.
  7. Введение заземления внутрь постройки. Для этого в стене делается небольшое отверстие, через него просовывается медный провод. А к полосе приваривается болт М8 или М10.
  8. Провод фиксируется к клемме на построенной конструкции и к металлической пластине на цоколе.
  9. Котел подсоединяется к щитку с использованием трехжильного провода.

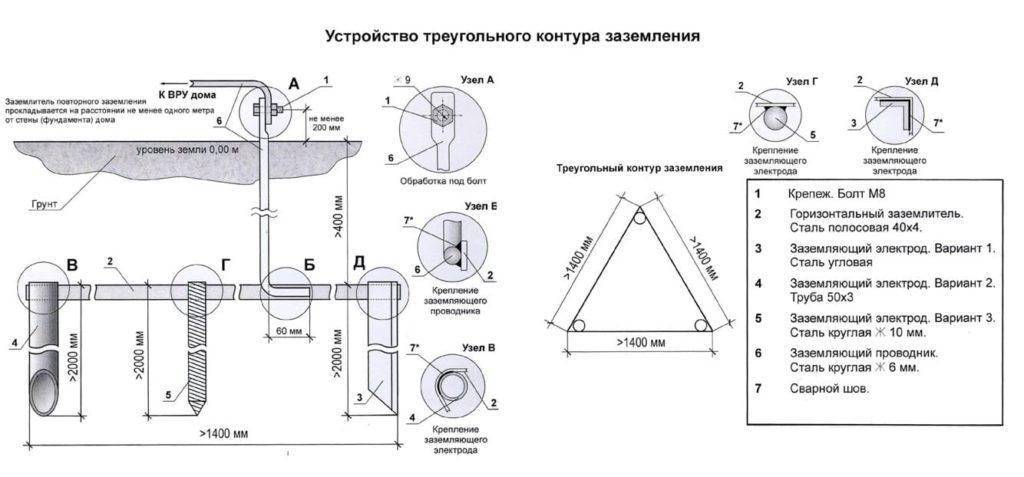

На рисунке представлен пример схемы сборки контура.

Проверка работоспособности, получение акта на заземление

Оформление акта на контур заземления газового котла в частном доме – это практически ключевой момент, который нельзя пропустить. Делается  он на основе протокола осмотра. В первую очередь необходимо выяснить сопротивление. Оно не должно превышать 10 Ом. При наличии отклонений конструкцию придется переделать.

Существует еще один довольно распространенный способ проверки, при котором не требуется какое-либо специальное оборудование. Для него нужно подготовить обычную лампу в 100 Вт. Ее вкручивают в переносной патрон. Один конец переноски подключают к одной из полосок стали, а другой – к фазе 220 Вольт.

Если лампа горит на полную мощность, то все работает нормально, если мигает – следует проверить все соединения. В случае, когда лампа не горит необходимо проверять всю конструкцию на целостность.

При проверке готовности системы к эксплуатации контролирующие органы обращают внимание на следующие моменты:

  1. Сопротивление грунта и самого контура.
  2. Верность подключения котла к щитку с автоматикой.

Если все значения соответствуют требованиям по заземлению, то выдается специальный акт, который представляет собой целый пакет технической документации.

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов

Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает. Использовать только сварные соединения

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Расчет параметров заземляющего устройства

Бытовые газовые котлы (одноконтурные и двухконтурные) подключаются к заземляющей конструкции в виде треугольника со стороной 2,5 и более м. Глубина стержней по углам — 2,5-3 м. Рекомендуется использовать именно эту конструкцию, так как она обеспечивает экономию материалов при значительной площади контакта с грунтом, является типовой и легко проходит аттестацию при проверке экспертами. Ту же схему используют и при монтаже другого газового оборудования, например, бойлера. Ему, так же как и котлу, требуется заземление.

Заземляющий контур в виде равностороннего треугольника – самый распространенный тип заземляющего устройства

Сечение стальных горизонтальных перемычек не должно быть меньше 48 мм2. Чем больше оно — тем лучше, заземляющий контур будет иметь меньшее сопротивление, что обязательно будет отмечено экспертами при прохождении проверки. В схеме треугольника контакт с землей имеют не только вертикальные стержни, но и горизонтальные. Их засыпают на 20-30 см. Глубже — лучше, но на практике сложно копать глубокую траншею.

Наиболее часто встречается глинистый грунт. Он хорошо держит влагу и легко разрабатывается. Заземление в нем делается просто, а благодаря высокому показателю проводимости, оно еще и эффективно. В бытовых условиях сложно получить данные об удельном сопротивлении грунта, поэтому пользуются усредненными значениями.

Чтобы пройти проверку, главное не брать элементы погружения меньше стандартных. Металл не настолько дорог, чтобы экономить на длине стержней. Просто сделайте глубину погружения стержней не менее 2,5 м и сторону треугольника не менее 2,5 м и заземление гарантированно заработает и почти со 100% вы получите акт на заземление газового котла.

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.
