Можно ли посмотреть план дома в интернете

Как получить экспликацию квартиры и поэтажный план

Данная документация заказывается в тех организациях, где осуществлялись первоначальные замеры объекта. К числу таких организаций относятся Ростехинвентаризация и БТИ. Играет роль тип объекта, а также год сдачи его в эксплуатацию.

План БТИ. Где и как получить в 2022 г.?

Можно заказывать поэтажные планы с экспликациями через Госуслуги. Также документация получается в многофункциональных центрах. При всех вариантах требуется составление заявления и прикрепление к нему пакета обязательных документов.

Через БТИ или Ростехинвентаризацию

Для зданий, которые были построены до 2000-го года, экспликацию, вместе с инвентаризационным планом, можно заказать в БТИ. Если постройка многоквартирного дома датируется периодом после 2000 года, то для получения указанных документов на него можно направиться не только в БТИ, но и Ростехинвентаризацию. Если необходимо получить документацию на нежилое строение, то следует обращаться только в БТИ.

Для получения экспликации, вместе с планом, потребуется предоставить в БТИ или Ростехинвентаризацию документы:

• заявление (пишется в формате, утвержденном БТИ и Ростехом);
• внутрироссийский паспорт;
• выписка из единого госреестра на жилье в оригинале.

Документацию разрешается подавать через представителя. Но для этого понадобится доверенность, которую следует предварительно заверить у нотариуса. После передачи пакета документов сотрудниками Ростеха или БТИ выдается расписка. В ней фиксируются предоставленные документы, а также дата, когда заявитель может взять готовые поэтажный план на дом и экспликацию.

Новая экспликация и инвентаризационный план изготавливаются, если с момента составления последних документов прошло больше 5 лет. В таком случае в жилище будет направлен сотрудник БТИ или Ростеха. Он делает новую оценку жилища и производит актуальные замеры.

В ряде регионов страны допускается подача документов в онлайн-режиме. Это возможно благодаря Госуслугам. Гражданину предварительно требуется зарегистрироваться на указанном государственном портале. Далее понадобится подтверждение данных. Затем необходимо перейти в каталог услуг, называемый «Предоставление документов».

Портал формирует форму, в которую загружаются документы в электронном формате. Обязательно загружаются заявление, квитанция-чек, гарантийное письмо, копия внутрироссийского паспорта, выписка из ЕГРН. Документация поступает в обработку, после чего система информирует заявителя о дате и месте, где ему будет вручен поэтажный план. Вручение документа осуществляется только в личном порядке. Для этого гражданину необходимо будет посетить бюро техинвентаризации.

Как заказать документы в МФЦ

Подать документацию в данные учреждения можно двумя способами. Гражданину может быть назначена дата подачи бумаг по предварительной записи. Она делается либо на сайте регионального центра, либо по общеканальному телефону. Заявители также могут прийти в МФЦ и подать документацию в режиме электронной очереди.

В МФЦ, вместе с заявлением, передаются такие документы, как:

• внутрироссийский паспорт;
• выписка из единого госреестра;
• чек, подтверждающий оплату услуг бюро техинвентаризации.

Дополнительно многофункциональные центры могут запрашивать от заявителей заверенную доверенность. Она требуется, когда документацию передает не сам заявитель, а его представитель. Также могут запрашиваться справки из органов опеки, если вопрос затрагивает интересы несовершеннолетнего. Если документы подаются организацией, то МФЦ обязательно требует доверенность от ее руководителя и гарантийное письмо.

При подаче документации наследником от него может быть истребована справка от нотариуса. Данный документ должен подтвердить право заявителя-наследника на наследство.

Где получить экспликацию и поэтажный план квартиры

Экспликация квартиры и поэтажный план выдаются государственными органами и частными компаниями:

• в Бюро технической инвентаризации по месту нахождения жилого объекта;
• через МФЦ;
• кадастровыми инженерами коммерческих структур.

В Москве эти документы можно заказать через интернет в режиме онлайн на сайте mos.ru.

В этой структуре нельзя получить документ в режиме онлайн. Предоставляется информация об организациях, в которых можно получить документы. Чтобы воспользоваться услугами этой инстанции, необходимо подготовить перечень документов.

Список документов:

• заявление на выдачу экспликации и поэтажного плана;
• документ, удостоверяющий личность;
• выписка из ЕГРН;
• свидетельство о государственной регистрации права собственности;
• договор сделки купли-продажи или свидетельство о наследовании — основание возникновения права на имущество;
• поэтажный план (если есть).

Как заказать через БТИ

Поэтажный план можно взять в управляющей компании, которая обслуживает ваш дом.

Процедура получения экспликации займет около 10 дней. Потребуется написать заявление по образцу бланка и предоставить паспорт, выписку из ЕГРН или свидетельство о собственности.

Если запрос на выдачу документов производится от имени собственника, понадобится нотариально заверенная доверенность, в которой будет прописана возможность представлять интересы владельца квартиры, и документ, удостоверяющий личность.

После получения и проверки документов специалист Бюро технической инвентаризации прибудет на объект по указанному адресу, осмотрит квартиру, сверит параметры с экспликацией, которая обычно хранится в БТИ. Если обнаружатся расхождения, они будут зафиксированы, и на их основании будет разработана новая экспликация.

Различия фиксируются красными метками. В Москве отметка выставляется только при наличии несогласованной перепланировки.

Документ изготавливается от 10 до 30 дней. Процесс можно ускорить до 2-х дней, но существенно увеличится стоимость. На формирование цены оказывают влияние площадь и проведение замеров. Документ выдается в том же месте, где было подано заявление.

Как и где заказать в МФЦ

Подаются те же документы, что и в БТИ. После их получения сотрудники МФЦ передадут их в Бюро без участия собственника квартиры.

Лучше всего обращаться в МФЦ того района, в котором расположена ваша квартира.

Если замеры произведены в Ростехе, получить документы в МФЦ нельзя. Заявление будет возвращено, а в предоставлении услуги будет отказано. Не теряйте время. А где взять документы, лучше уточнить через БТИ.

Услуги подобного рода оказывают и другие организации, в том числе частной формы собственности. Многие компании предлагают оформление услуги в режиме онлайн. На сайта вас попросят заполнить форму заявления, там же можно получить счет к оплате.

Как получить экспликацию квартиры и поэтажный план

Разобравшись, какую роль играют эти документы, необходимо понять, где их можно получить. Для начала нужно узнать, какой организацией производились первичные обмеры объекта. Так, для домов, построенных до 2000 года, заказывать документацию нужно в БТИ. Более поздние постройки могли обмеряться и БТИ, и Ростехинвентаризацией. Для получения бумаг на объекты в полностью нежилых зданиях необходимо обращаться в БТИ, независимо от года их возведения.

Если жилье расположено в новостройке, можно обратиться непосредственно к застройщику или управляющей компании, и взять инвентаризационные планы у них.

Также экспликацию и прочую документацию можно получить в любой другой организации, заказав выезд техника на объект. Специалист снимет все замеры и составит подробный чертеж. Но в таком случае придется подавать в БТИ всю рабочую документацию и разрешение на ввод объекта в эксплуатацию. Данная процедура весьма сложная и затратная по времени. Намного проще сделать это в Ростехе, но им нужно будет предоставить план квартиры, взятый из рабочего проекта, по которому возводилось здание.

Чтобы получить архивные копии поэтажного плана и экспликации квартиры в БТИ или Ростехинвентаризации, необходимо подготовить определенный пакет бумаг. В обеих организациях он одинаковый, как и бланки, выдаваемые ими. Список включает:

1. Для физических лиц – заявление о выдаче необходимых бумаг, для юридических – гарантийное письмо.
2. Паспорт гражданина РФ, подтверждающий личность заявителя.
3. Документ, подтверждающий право собственности.

Подавать заявку на получение поэтажного плана и экспликации БТИ может только собственник квартиры. Если запрос оформляет другое лицо, у него должна быть нотариально оформленная доверенность. Также, если у жилья есть сразу несколько собственников, получить соответствующие документы может каждый из них.

Как заказать документы в МФЦ

Иногда, помимо БТИ и Ростеха, заказать документацию можно в МФЦ – многофункциональном центре. Такие организации специально созданы для уменьшения нагрузки на бюро технической инвентаризации и позволяют гражданам экономить собственное время. Для получения экспликации и поэтажного плана квартиры в МФЦ необходимо подавать все тот же пакет бумаг, что в БТИ. После этого сотрудники государственного органа передают бумаги в БТИ без участия владельца квартиры.

Для получения бумаг в Москве или другом городе страны, можно обратиться в любой МФЦ. Но лучше всего выбирать ту организацию, которая обслуживает район, где расположена недвижимость.

Важно! Если обмеры для составления поэтажной схемы и экспликации производит Ростех, получить документы в МФЦ нельзя. В таком случае заявление будет возвращено и в предоставлении услуги будет отказано, а вы просто зря потратите свое время.

Помимо БТИ, Ростеха и МФЦ можно также обратиться в другие организации и фирмы, предоставляющие такие услуги

Многие фирмы позволяют заказывать экспликацию и другие документы в режиме онлайн. На их сайте в интернете можно заполнить заявку и получить счет к оплате. Вам придется пересылать все необходимые документы через интернет и заплатить несколько тысяч  рублей. Но, несмотря на некоторые неудобства, для многих людей подача заявки на получение документов онлайн через посредников – едва ли не единственный способ

Помимо БТИ, Ростеха и МФЦ можно также обратиться в другие организации и фирмы, предоставляющие такие услуги. Многие фирмы позволяют заказывать экспликацию и другие документы в режиме онлайн. На их сайте в интернете можно заполнить заявку и получить счет к оплате. Вам придется пересылать все необходимые документы через интернет и заплатить несколько тысяч  рублей. Но, несмотря на некоторые неудобства, для многих людей подача заявки на получение документов онлайн через посредников – едва ли не единственный способ.

Что содержит в себе поэтажный план

Поэтажный план—это план объекта недвижимости и его вид сверху, на котором нанесены изображения площади и обозначения помещений. А также в нем указано, что входит в их содержимое, например, оборудование в виде плит, котлов, сантехники и различных инженерных коммуникаций. На плане обозначают дверные и оконные блоки, стены. Такой чертеж квартиры или другого строения выполненный в соответствии ГОСТа. Он должен содержать рисунки следующих конструкций:

• Межкомнатных и контурных перегородок и несущих стен
• Оконных и дверных проемов
• Балконов, террас

Если у вас квартира имеет два уровня, поэтажный план составляется для каждого этажа. При этом лестничные переходы указываются обязательно. Далее на изображениях указывается площадь, вдоль рисунка стен их размеры, высота потолка и номер каждого помещения. Геометрические размеры обязательно указаны в метрах.

Что такое экспликация сооружений и зданий

Экспликация помещений – это документ, содержащий необходимую уточняющую информацию о постройке. Расшифровка и уточнения, как правило, емко представлены в табличном формате.

Экспликация служит дополнением к архитектурному проекту, содержит пояснения к условным обозначениям, которые были использованы в плане объекта. Справка расшифровывает техническую, качественную и количественную информацию об объекте. Также такой документ называют пояснительной запиской.

В зависимости от изучаемого объекта выделяют следующие виды:

1. Экспликация квартиры содержит сведения о площади всех помещений в ее составе: общих жилых метрах, лоджий, балконов.
2. Экспликация зданий, как правило, составляется в поэтажном виде, так как содержит информацию обо всех помещениях здания, как жилых, так и нежилых. Экспликация в чертежах – это схема каждого этажа здания.
3. Экспликация градостроительного и генерального планов учитывает не отдельный объект, а совокупность объектов, расположенных на определенной территории.

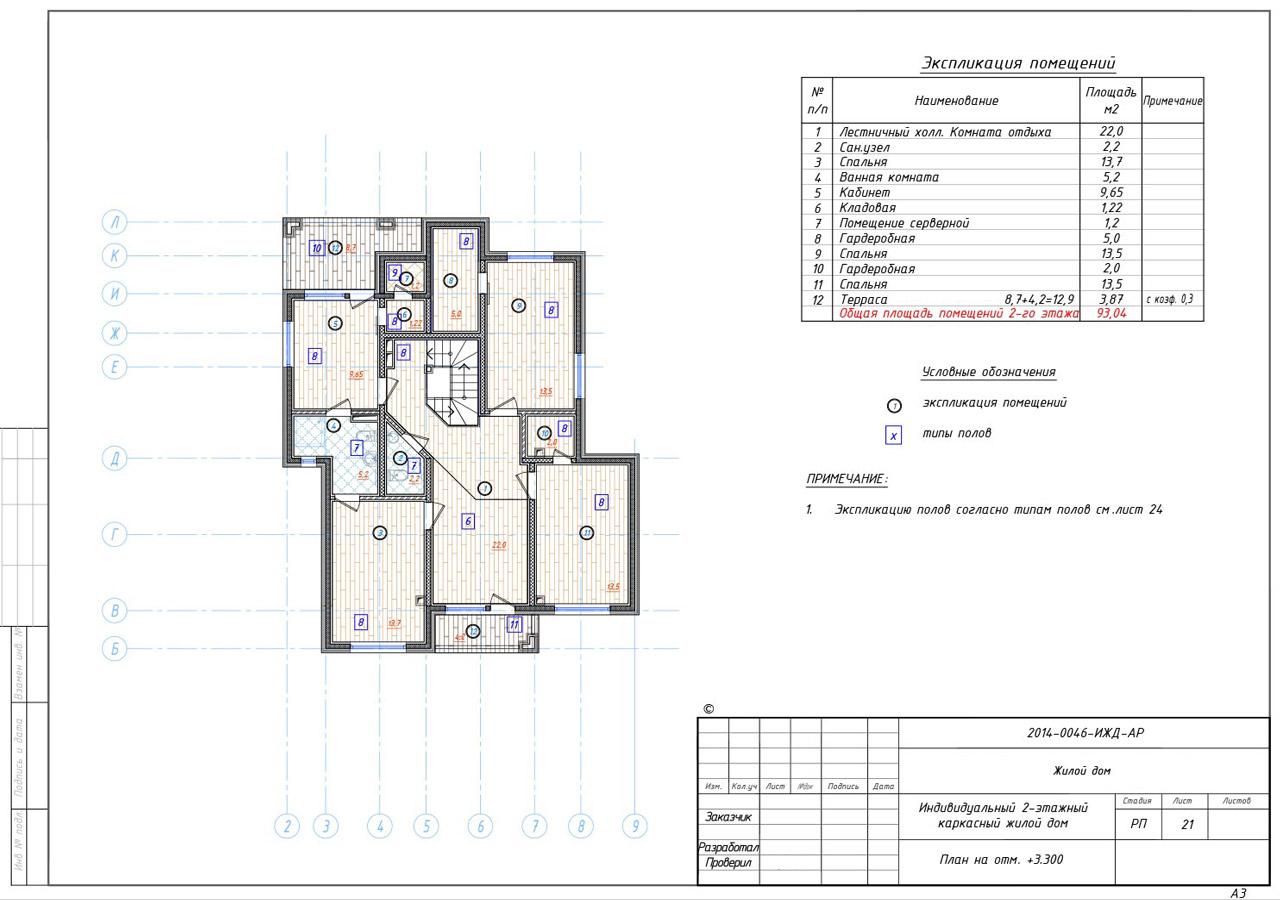

План и таблица экспликации

При документальном оформлении нового строительного объекта зачастую необходимо предоставить план экспликации помещений. Это понятие подразумевает объединение в одном документе поэтажного плана и уточняющей характеристики помещений.

Когда отчет представлен в табличном виде, шапку таблицы разбивают на такие колонки, как техническое назначение комнаты/здания, метраж комнаты/здания, этаж помещения, техническое назначение объекта. В некоторых случаях указывают литеру по плану и какие-либо необходимые примечания по объекту.

Размеры таблицы экспликации зданий и сооружений устанавливает ГОСТ 21.508-93 СПДС “Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов”.

Поэтажная характеристика постройки

Пояснение к архитектурной постройке в табличном виде используется не только для объектов небольшого метража, но и для многоэтажных зданий. Так, поэтажный план несет в себе развернутую информацию о каждом этаже постройки (высота потолков/назначение/качественные характеристики) и входящих в нее помещениях, например, квартирах. Чаще всего такая поэтажная характеристика требуется при перепланировке.

Поэтажный план

Поэтажный план выполняется с учетом специфических требований приказа Минземстроя России от 04.08.1998 № 37.

Схема выполняется в масштабе 1:100 или 1:200 на основе абрисов. Так называют ручные наброски с промерами, которые выполняют во время геодезической съемки.

На поэтажных чертежах отображаются такие параметры:

• Окна, двери, стены, перегородки;
• Лестницы и балконы;
• Внутренние выступы и ниши;
• Столбы, колонны и арки;
• Лазы цокольных этажей и подвалов;
• Котлы отопления.

Пожарное и санитарное оборудование изображается условными символами.

На поэтажных планах не показываются трубопроводы и радиаторы центрального отопления.

Этажи на строительных чертежах изображаются один над другим, начиная с подвального. Сверху, по центру, ставится штамп с наименованием этажа: подвал, 1-й этаж и т.д.

На схеме, у обозначения входа в помещение, проставляется индивидуальный номер (тушью красного цвета). Нумерация комнат наносится черной тушью по часовой стрелке от входа по принципу дроби: в числителе – номер, в знаменателе – площадь.

На схемах небольших по размеру ванн, санузлов и кухонь проставляют только нумерацию, не отмечая площадь.

Лестничные клетки, общие коридоры и холлы обозначаются римскими цифрами.

Измерения проводят в метрах, используя два десятичных знака:

• Первый этаж – по наружному периметру стен;
• Все этажи, кроме первого, мансарды и подвалы – по длине и ширине помещений.

Внутренние высоты отображают на всех планах, изображениях помещений, где проводились измерения.

Параметры ниш, арок, выступов, лестниц, дверных и оконных проемов в инвентарные планы не вносятся.

Что содержится в поэтажном плане?

• Квадратура всех жилых и одновременно вспомогательных помещений.
• Указывается конфигурация расположенных углов.
• Устанавливается высота потолков.
• На черно-белом изображении проходит одна красная линия. Она обозначает места, где планируется или уже были проведены перепланировки, которые по каким-то причинам не были узаконены.
• Также нужно очень подробно описать параметры каждого помещения, которые отображены в поэтажном плане.
• Одновременно присутствует обозначение всех направлений, которые характеризуют расположение перегородок и несущих стен.

Где получить поэтажный план?

За изготовлением поэтажного плана можно обратиться в специализированное учреждение, оказывающее данные виды работ. Таковым является Бюро технической инвентаризации (БТИ). Его сотрудники, производящие работы по обследованию помещения и объекта, являются квалифицированными специалистами.

Для заказа поэтажного плана необходимо наличие оснований. Проведение инвентаризационных работ возможно только на основании представленных документов, а именно:

• заявления на проведение работ;
• паспорта, удостоверяющего личность заявителя (копия);
• документов, которые подтверждают права на изготовление и получение поэтажного плана (копии).

Стоимость работ по изготовлению поэтажного плана различны и зависят от территориальной удаленности объекта, расценок самого учреждения, производящего работы и самих работ.

Зачем может понадобиться?

Чаще всего поэтажный план необходим тогда, когда дом подлежит сносу, а сама постройка по результатам многочисленных осмотров и экспертиз признана аварийным. Для того, чтобы подтвердить стопроцентный износ коммуникаций, составляют поэтажный план и экспликацию.

К сожалению, без поэтажных планов также нельзя будет осуществить самовольную перепланировку. Администрация должна рассмотреть будущую перепланировку и одобрить её, с учетом правил проведения.

Поэтажный план оформляется по каждому из этажей многоэтажного дома

Не важно, сколько, 3 или 20

Для каждой отдельной квартиры делается специальное обозначение, с учетом расположения стен.

Что же указывают в таком поэтажном плане? Во-первых, очень бегло, но четко описывают каждое жилое помещение.

Устанавливают точное расположение квартир на этаже.

Именно на поэтажном плане хорошо просматривается вся структура здания. Делается описание общедомового имущества.

Как и где получить?

• государственными органами БТИ по месту нахождения жилого помещения, либо через МФЦ;
• кадастровыми инженерами коммерческих организаций выполняющих техническую инвентаризацию;
• в Москве экспликацию и поэтажный план квартиры можно заказать через сервис онлайн mos.ru.

Какие потребуются документы для получения данной услуги:

• заявление на выдачу экспликации квартиры (для БТИ);
• удостоверение личности заявителя;
• выписку из ЕГРН или свидетельство о государственной регистрации права собственности на квартиру;
• документ-основание возникновения права собственности на квартиру (договор сделки, свидетельство о наследовании);
• поэтажный план квартиры (необходим для коммерческих организаций, чтобы сверить с площадью первоначального помещения).

С 2017 года, согласно новым правилам, обмеры помещений представителем БТИ должны производиться раз в пять лет. Поэтому при подаче заявления на выдачу экспликации проверяется дата составления этого документа и в случае, когда прошло более 5 лет, на объект выходит технический специалист и производит сверку с имеющимися данными.

Поэтажный план можно получить в управляющей компании обслуживающий дом в срок до 10 рабочих дней. Для этого потребуется заполнить заявление (образец бланка предоставят на месте) и предоставить выписку из ЕГРН (свидетельство о собственности), паспорт.

Если от имени собственника экспликацию запрашивает другое лицо, то ему необходимо предъявить нотариальную доверенность, подтверждающую право представлять интересы владельца квартиры, и личный паспорт.

После получения документов специалист БТИ выходит на объект по указанному в заявлении адресу, производит осмотр квартиры и сверяет параметры с экспликацией, которая имеется в деле БТИ. При наличии расхождений они фиксируются и на основании этих данных составляется новая экспликация. Расхождения отмечаются на чертеже красными линиями. В Москве технический специалист БТИ красные линии не отмечает, а наносит лишь отметку при наличии несогласованной перепланировки.

Срок изготовления документа от 10 до 30 дней. Можно ускорить процесс до 2 дней, при этом стоимость значительно увеличится. Также на цену влияет площадь объекта и выезд специалиста для обмера помещения. Выдается документ там же, где подано заявление.

Стоимость оформления экспликации варьируется от 3 до 15 тысяч и зависит от установленных региональных тарифов, а также площади жилого помещения.

Сроков действия документа не установлен. При получение в БТИ копии документа, если обнаружится, что возраст экспликации более 5 лет, то потребуется произвести обмер квартиры. При внесении существенных изменений в планировку помещения, потребуется его переоформить.

Остались вопросы? Узнайте, как решить именно Вашу проблему — позвоните прямо сейчас по горячей линии или напишите нашему консультанту.

8 (812) 565-33-84 (Санкт-Петербург)

Требования к техплану

Общие требования к техническому плану жилого дома и других объектов содержатся в законодательных актах (ст. 24 закона №218; Приказ №953 Минэкономразвития).

Текстовая часть

Описательная часть – обязательный раздел технического плана на любой дом: расположен ли он на земельном участке под ИЖС, на землях СНТ, или это квартира в высотном здании. Текст составляется на основе документов собственника, а также замеров кадастрового инженера, привлеченного к выполнению плана.

 Характер объекта определяет, что входит в текстовую часть технического плана. Для квартиры/помещения в этот раздел заносятся такие сведения:

• ФИО заказчика/собственника;
• информация по объекту недвижимости: адрес, местоположение, размеры, для чего служит;
• технические параметры: тип фундамента, материал стен и крыши, уровень изношенности;
• перечень документов, на основании которых составлен план;
• данные об инструментах для замеров.
• выводы кадастрового инженера и его реквизиты.

В техническом плане жилого или дачного дома, возведенного на личном земельном участке, заполняются также графы о пунктах геодезической сети/о межевых опорных точках; даются координаты границ участка, а также характерные точки самого строения.

Точки, определяющие местоположение здания на участке

Графическая часть

 После измерений на местности, сделанных кадастровым инженером и геодезистом, составляется графическая часть техплана:

• данные геодезической съемки земельного участка;
• схема постройки на участке; её расположение по отношению к другим объектам;
• контуры постройки с пронумерованными поворотными точками;
• чертежи этажей, порядок расположения помещений;

Чертежи выполняются в единой государственной системе координат. Земельный участок и строение на нем получают четкие границы на публичной кадастровой карте.

В Росреестр необходимо предоставить документ на электронном носителе, заверенный электронной подписью кадастрового инженера – именно он несет ответственность за истинность информации технического плана. Заказчик может получить вариант на бумажном носителе.

Технический план и техпаспорт: сходство и различие

До 2013 года основным документом для регистрации объектов недвижимости был технический паспорт. Его изготовлением занимались исключительно специалисты БТИ. Содержал он техническую информацию:

• описание конструкции объекта, год постройки, количество этажей;
• площадь помещений, наличие балконов;
• материал фундамента и перекрытий;
• число окон, дверей, высота помещений:
• описание коммуникаций.

Техпаспорт дополнялся ситуационным планом – чертежом земельного участка по отношению к соседним объектам.

Координаты участка и постройки позволяют зафиксировать объект на кадастровой карте Росреестра. Вся остальная информация технического плана идентична сведениям техпаспорта.
