Лестница на второй этаж своими руками: чертежи и схема строительства деревянной и лестницы на металлокаркасе

Виды лестниц и требования к ним

С распространением моды на дома в несколько этажей встал вопрос о целесообразности возведения лестницы к верхним этажам. Дело в том, что существует множество видов и вариаций лестниц как из дерева, так и из других материалов. Причем каждый из них имеет свою особенность и монтируется исходя из размеров помещения, возможностей и предпочтений хозяина.

Лестницы бывают следующих видов:

1. Маршевая. Это простая прямая лестница со ступеньками, которая ведет на второй этаж. Могут быть одномаршевыми, двухмаршевыми, трехмаршевыми и многомаршевыми, прямыми и поворотными. Расположение такой лестницы подразумевает большое количество места в помещении. Для экономии места можно соорудить конструкцию поворотного типа (четвертьоборотная — 90 градусов, полуоборотная — 180 градусов). На повороте устанавливаются трапециевидные ступеньки.
2. Винтовые. Эти лестницы поворачиваются на 360 градусов вокруг оси и направлены вверх. Такой вариант используется в том случае, если в помещении мало места.

Также нужно, чтобы конструкции отвечали всем требованиям, где главные — лестница должна быть комфортной и безопасной. По ней должно быть легко подниматься, даже держа в руках разнообразные тяжелые вещи.

Его можно компенсировать, соорудив под лестницей дополнительную комнату в роли комода или гардероба. Очень мало места занимают винтовые виды, но конструкция такой лестницы сложная в исполнении, и не представляется возможным затащить по ней на второй этаж большие, тяжелые предметы (такие как мебель или техника для дома).

Помимо упомянутых, есть еще целый ряд требований к ним, а именно:

1. Если лестница не прилегает к стенке, то перила необходимо устанавливать с двух сторон. Их высота должна быть не менее 800 мм. Если в доме имеются маленькие дети, то балясины (детали, которые поддерживают поручень) должны располагаться через каждые 100 мм.
2. Конструкция должна выдерживать вес около 350 кг/м². Такой стандарт установлен для обычных жилых домов.
3. Ширина ступеней должна быть от 200 до 300 мм. Нельзя чтобы ступеньки были мокрыми, поэтому нужно продумать их фактуру и будущее покрытие.
4. Вся конструкция должна надежно фиксироваться, поэтому крепления нужно подбирать не из дешевых.
5. Ширина пролета должна быть от 1000 до 1200 мм.

Перейдем теперь к расчетам и строительству.

Преимущества и особенности деревянных лестниц

Несмотря на то, что для создания винтовых лестниц активно применяется нержавеющая сталь, другие виды металла и стекло, деревянные конструкции остаются наиболее простыми и доступными в плане сборки своими руками. Главное – это иметь на руках нужные инструменты и соблюдать пошаговую инструкцию.

Конечно же, наряду с преимуществами, недостатки есть у любой конструкции, в том числе у деревянной. Но сейчас давайте перечислим преимущества:

• компактность и экономия полезной жилой площади;
• наиболее приемлемая стоимость сборки лестницы из дерева. По сравнению со стеклом или чугуном дерево само по себе будет стоить значительно дешевле, кроме того, соорудить ту же металлическую лестницу будет самостоятельно труднее деревянной;
• значительная экономия материала;
• внешний вид конструкции. Деревянные винтовые лестницы, ведущие на второй этаж сами по себе очень элегантны и легко впишутся в любой интерьер дома.

Расчет межэтажной лестницы

Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:

• ширина проступи — не менее 26 см;
• высота ступеньки – не более 20 см;
• уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
• высота перил – от 900 мм;
• минимальная ширина пролета – 90 см.

Суть расчета заключается в определении количества ступенек и общей длины подъема с учетом уклона самодельной лесенки. Порядок вычислений предлагается рассмотреть на примере загородного коттеджа с перепадом высот 3 м:

1. Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
2. Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
3. Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.

Расчетная схема прямого марша с небольшим уклоном

Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:

• ширину ступени уменьшить до 26 см;
• высоту увеличить до 18 см;
• выдвинуть проступь вперед на 3 см.

Схема оптимизированной лестницы

Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:

Особенности изготовления

Винтовая лестница отличается небольшими габаритами и замысловатой формой, в связи с чем ее изготовление имеет ряд особенностей. В первую очередь следует определить, что представляет собой рассматриваемый элемент интерьера. Сверху основание лестницы напоминает своеобразный лепесток со слегка закругленными уголками.

Если вы планируете построить винтовой переход из дерева или металла своими руками, то вам необходимо заранее составить подробный чертеж. Это позволит провести монтажные работы намного быстрее и убережет от катастрофических ошибок, ведь неправильно выполненные замеры могут стать причиной обрушения уже готового изделия.

Данный тип монтажных работ также предполагает изучение технологии и особенностей процесса, подготовку необходимых материалов и приспособлений. На сегодняшний день лестничные конструкции изготавливаются из разных пород древесины (самыми популярными являются клен, дуб и бук) либо с использованием листового металла.

Подобные конструкции экономят свободное пространство в доме за счет своего небольшого размера. Так, при ширине ступеней в один метр диаметр лестницы не превышает двух с половиной метров. В свою очередь изделие имеет угол наклона в сорок пять градусов, что является оптимальным решением для этой формы.

При спуске на такой лестнице нужно быть осторожным

Большинство дизайнеров сходятся во мнении, что не стоит устанавливать винтовые лестницы в помещениях с интенсивным движением. Они намного лучше подходят для двухэтажных квартир или маленьких загородных домов.

Винтовая лестница из фанеры. Изготовление своими руками винтовой лестницы

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

• поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
• модульные либо сборные конструкции;
• системы на кронштейнах, больцах, косоурах;
• трансформеры и переносные конструкции;
• внутренние либо наружные системы;
• прикрученные к стене лестничные марши либо отдельно расположенные;
• со ступенями открытого или закрытого типа;
• с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

• h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
• W1- ширина проступи;
• W2-ширина заготовки;
• α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Какие лестницы бывают

Начнем именно с конструктивных особенностей лестниц, потому что именно этот критерий является основным в выборе данного архитектурного элемента.

Маршевые лестницы

Это самая распространенная лестничная модель, которую используют в частных домах, ввиду своей простой конструкции. Они могут быть прямыми, то есть одним маршем соединять первый и второй этаж. Могут быть поворотными с изменением направления на 90° или 180°.

Необходимо отметить, что прямые лестницы с перилами на второй этаж – это самый простой вариант. Их сборка достаточно проста, главное – правильно рассчитать количество ступеней с учетом угла наклона конструкции. Потому что именно от этих двух параметров зависит безопасное по ней перемещение.

Нормами обозначено, что идеальный пролет лестничного марша должен состоять из 10 ступеней, не больше. Если количество превышает данный показатель, то надо задуматься над тем, чтобы использовать поворотную модель.

Деревянная лестница прямого типа на косоурах

Кроме направления расположения лестничных конструкций маршевые лестницы различаются по несущему элементу сооружения. Здесь две позиции:

• на косоурах;
• на тетивах.

Косоуры – это балка (одна или две), на которую сверху устанавливаются ступени. Если посмотреть на такую лестницу сбоку, то вся конструкция будет на виду. Тетивы – это тоже балки (их обязательно должно быть две), только ступени крепятся к ним сбоку на тыльные стороны. Они оказываются внутри конструкции, и если посмотреть на последнюю сбоку, то ступени видны не будут. Они закрыты тетивами. На фото выше показана лестница на второй этаж на косоурах, на нижнем снимке на тетивах.

Деревянная лестница прямого типа на тетивах

Винтовые лестницы на второй этаж

Необычность спиральных лестниц сделало их популярными. Сегодня многие владельцы загородных коттеджей стараются придать интерьеру комнат определенный шарм, поэтому винтовые модели все чаще встречаются в загородных домах. Но, во-первых, такие конструкции не везде уместны, во-вторых, по технологии сборки они самые сложные, в-третьих, перемещаться по ним неудобно, особенно это будет касаться людей пожилых, в-четвертых, переносить по ним мебель просто невозможно.

Но в некоторых ситуациях без них не обойтись. К примеру, если лестница устанавливается в стесненных условиях, где нет возможности соорудить наклонную модель. Потому что для нее площадь 1,5×1,5 м – реальный вариант расположения и размещения.

Лестницы на больцах

В первую очередь определимся, что такое больц. Это специальный крепеж, который вставляется в стену, а на него устанавливается ступень. Это может быть обычный штырь, это может быть металлический уголок, который прикрепляется к стене анкерами или металлическими дюбелями. То есть, основное назначение этого элемента –несущая основа для ступени.

Одна из разновидностей больца

Чисто конструктивно лестницы на больцах не имеют несущих балок, потому что в качестве опоры для ступеней здесь выступает стена дома. Что касается противоположной стороны ступеней от стены, то они обычно устанавливаются друг на друга при помощи специальных поставок. Последние могут быть изготовлены из металла или дерева. Но такая конструкция используется не всегда. На фото ниже показана лестница на больцах, в конструкции которой нет дополнительных элементов. Смотрится такое сооружение легко и изящно.

Лестница на больцах без дополнительных подставок и других элементов

Комбинированные конструкции

В эту категорию входят конструкции, в которых используются две разные разновидности: маршевые и винтовые. Надо сказать честно, что используются такие модели в частных домах редко. Они сложны в сборке, здесь требуется точный расчет, особенно это касается размеров сопряжения марша и винтовой части, где будут использоваться забежные ступени. Как показывает практика, комбинированные лестницы на второй этаж приобретают в готовом виде или делают на заказ. Своими руками их изготавливать сложно ввиду сложности самой конструкции.

Собрать готовый вариант по инструкции просто. Но надо учитывать возможность установки конструкции в пространство, выделенное под нее. Вот почему специалисты рекомендуют такие лестницы своими руками не устанавливать. Для них потребуется подгонка, что связано с изменениями размеров конструкции или помещения.

Комбинированная лестница с нижней винтовой частью и верхней маршевой

Расчет основных параметров лестницы

Можно указать лишь рекомендуемые величины, так как точные значения всех размеров деревянной лестницы определяются индивидуально для каждой схемы.

Далее все линейные размеры – в см.

Ширина

При определении данного параметра следует ориентироваться на такие моменты. Во-первых, удобно ли будет перемещаться по лестнице одновременно, навстречу друг другу. Во-вторых, получится ли переносить с этажа на этаж габаритные грузы (предметы меблировки, бытовую технику и так далее). Для частного дома  рекомендуемая ширина внутренней лестницы – 130±20 .

Высота лестницы

При расчете этого параметра малоопытные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неверно. При составлении чертежа лестницы в расчет берется не только данный параметр, но и суммарная толщина перекрытия и пола помещения второго (вместе с финишной отделкой). То есть, последняя ступенька должна находиться на одном с ним уровне.

Высота пролетов

Подразумевается расстояние между ступеньками и перекрытием второго этажа (потолком). Понятно, что перемещаться по лестнице, постоянно пригибая голову – не вариант экономии пространства. В основном мастера ориентируются на 200. Этого достаточно, так как редко у кого рост превышает это значение.

Крутизна деревянной лестницы

Оптимальным считается уклон в 40±5º. Превышение этого значение усложнит подъем на второй этаж людям пожилым, маленьким детям, а также тем, чьи физические возможности по какой-то причине ограничены. Но и более пологая конструкция имеет ряд недостатков. Повышается расход древесины, да и места для ее установки понадобится значительно больше. Здесь нужно выбирать наиболее приемлемый для конкретного дома вариант.

Ступени

Проступь. Следует ориентироваться на 45-й размер стопы человека, тогда удобно ходить по лестнице будет всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28±2.

Подступенок. Оптимальное значение, независимо от конструктивных особенностей деревянной лестницы, 18±2. По ней будет удобно перемещаться как детям, так и рослому человеку.

Количество ступеней. Здесь требуется расчет. Расстояние между смежными определяется просто – толщина их доски + подступенок. При получении дробной величины она округляется до целого значения. Остается лишь разделить на него высоту лестницы.

Что учесть:

• Размеры всех ступеней маршевой лестницы должны быть идентичны. То есть достаточно произвести расчеты лишь для одной.
• Если ступеней более 18, то рекомендуется предусмотреть в конструкции лестницы площадку (следовательно, и минимум 2 марша). Она называется по-разному – смотровая, поворотная, промежуточная – но смонтировать ее нужно. Другой вопрос – где именно она должна располагаться – строго по центру пролета, ближе к началу лестницы? Здесь стоит подумать, сообразуясь с особенностями дома и удобством перемещения на второй этаж.

Длина лестницы

Это последний этап вычислений. Исходные данные – параметры ступеней и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы она нередко не подходит по расчетной длине к помещению первого этажа. Как поступить? Вариантов несколько:

• Добавить один марш. Это решение сложнее, так как придется монтировать дополнительную площадку, и, следовательно, заново производить основные расчеты.
• Предусмотреть в конструкции лестницы несколько поворотных (забежных) ступеней. Вариант более простой и удобный для исполнения своими руками. Именно он чаще всего и реализуется.

Конструкция — из чего состоят межэтажные лестницы

А состоят они из большого количества конструктивных элементов. Без одних точно не обойтись, остальные же, напротив, могут отсутствовать в некоторых вариациях описываемой конструкции.

Начнем с того, что в конструкции в обязательном порядке должны присутствовать ступени, а также опоры, их поддерживающие – это основные элементы любой межэтажной конструкции такого типа. Сама ступень является элементом, состоящим из двух перпендикулярных друг другу частей. Говоря профессиональным языком, из подступи и подступенка. Последняя, к слову, служит своего рода опорой под подступи, но нередко можно обходиться и без нее.

Что же касается опор, то они могут быть двух типов:

• косоур (это особенная балка, которая поддерживает ступеньки снизу);
• тетива (похожая балка для ступеней, вот только она поддерживает их на торцах).

Следующий конструктивный элемент – это перила. Они крайне важны, пусть и имеются далеко не на всех типах конструкции. А если в вашем доме проживают пожилые родственники или дети, без перил уж точно никак.

Наконец, балясины – это специальные вертикальные опоры под перила, зачастую необходимые не только для практичности, но и для декоративности. Для балясин могут использоваться различные материалы, да и форма элементов также разная.

• Больцы. Под ними подразумеваются особые болты, предназначающиеся для поддержки ступеней. Могут крепиться как к ним, так и к самим стенам. Используются не часто, а лишь для некоторых вариантов лестницы.
• Стойки. Такие элементы применяются при строительстве винтовых лестниц. К одной такой стойке с соответствующим шагом прикрепляются ступени, имеющие специальную форму и образующие спираль, которая поднимается на второй этаж с первого.

Монтаж деревянной лестницы своими руками:

1. Как говорилось выше, предварительно нужно продумать конструкцию, произвести расчет количества ступеней и определить размеры лестницы (ширина, длина), можно скачать в интернете готовый чертеж или же сделать простую схему самостоятельно.
2. Стандартный марш можно построить с опорой ступеней на тетивы, которые проходят с двух ее сторон. Другой вариант крепления предполагает опору ступеней на косоуры, которые представляют собой балки, находящиеся снизу ступенек.
3. Все ступени сначала соединяются с тетивами, затем конструкция укрепляется поддерживающими брусками, которые размещают под лестницей на равном расстоянии друг от друга. При достаточно высоком угле наклона марша необходимость в брусках отсутствует, хотя для гарантии безопасности их все же желательно установить.
4. Низ и верх тетивы следует крепить к стенам, полу или потолку.

Крепления ступеней лестницы на косоуры

Эксплуатационные и декоративные качества деревянной лестницы, ее способность противостоять влажности и другим воздействиям, например, древесным вредителям значительно повышаются при ее обработке специальным лаком, морилкой. Такая лестница надолго не утратит своего первоначального внешнего вида и надежности.

Монтаж винтовой лестницы

Сборочные чертежи металлической винтовой лестницы

Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

• Устанавливается несущая стойка;
• Согласно чертежу монтируются проступи и втулки;
• Крепятся ступеньки, с учетом их точного начального и конечного положения;
• Закрепляются кронштейны;
• Фиксируется верхняя ступенька к перекрытию;
• Ставятся перила;
• Устанавливаются поручни.

Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

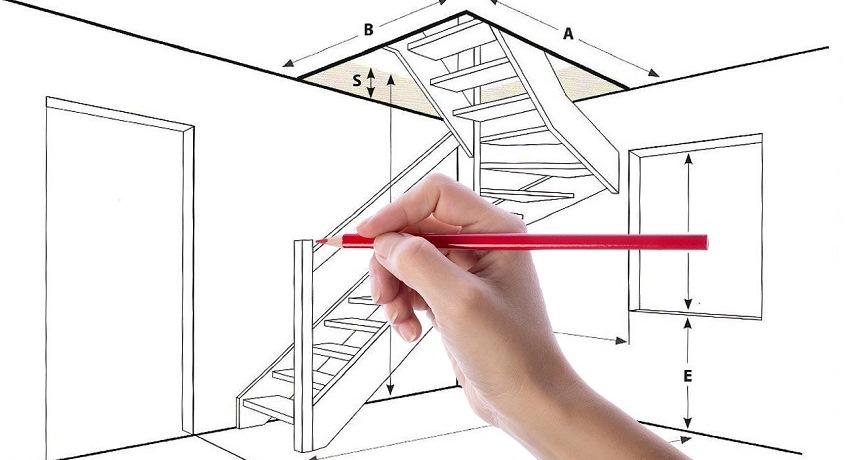

Разрабатываем чертеж деревянной лестницы на второй этаж

Сделать чертеж своими руками деревянной лестницы – это одно из самых разумных решений. Лестница должна использоваться как для хождения по ней, так и для переноса различных предметов. А для этого конструкция должна быть удобной и прочной.

Значительно облегчить работу при построении лестницы и не наделать грубых ошибок позволит наличие чертежа

Затем рисуем схему лестницы в разрезе. По этому чертежу определяется положение верхней и нижней ступени.

Главное, что нужно отметить на чертеже:

• Угол уклона;
• Расстояние верхнего яруса до перекрытий и пола;
• Размеры проема;
• Количество ступеней со всеми параметрами;
• Количество маршей и размер площадки между ними.

Какой вариант лестницы на второй этаж выбрать для дома?

Итак, вначале определяемся, какая лестница нам требуется, и производим соответствующие расчеты. Как правило, в частных домах встречаются металлические, бетонные и деревянные лестницы.

По своей конструкции все они могут быть:

1. винтовыми;
2. поворотными;
3. прямыми.

Есть еще, к слову, комбинированные варианты, имеющие различную степень сложности, но на них мы останавливаться не будем.

Для бетонных лестниц требуется очень прочное основание, да и само строительство занимает уйму времени, однако готовые конструкции получаются очень долговечными и прочными. Установка лестницы из металла ничего сложного собой не представляет, но при условии, что вы умеете работать со сварочным аппаратом. А вот конструкцию из дерева сможет соорудить каждый, если ознакомиться с алгоритмом такого процесса.

Простейшей в строительстве по праву считается прямая маршевая конструкция — не особо сложная лестница на второй этаж своими руками. Она достаточно компакта, включает в себя не слишком много деталей, да и сложные расчеты в данном случае не требуются. Если свободное пространство ограничено, то оптимальный вариант – это винтовая лестница, которая пусть и выглядит изысканно, зато в использовании удобна далеко не всегда. К примеру, вам будет трудно поднять по ней что-то тяжелое или габаритное. Более сложны в установке конструкции, которые состоят из нескольких пролетов, однако они – это самый подходящий вариант для зданий с большим расстоянием между этажами.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится

Следующая особенность — ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

Винтовая лестница на второй этаж: фото интересных вариантов

Винтовые лестницы могут иметь футуристический вид.Такие модели хорошо вписываются в стили минимализм, хай-тек и другие современные направления в оформлении помещенийС перилами и без перил — выбор ваш

На фото справа деревянная винтовая лестница на гнутом косоуре — сложный для исполнения элементОригинальной формы ступени в виде полукруга очень удобны при ходьбеКованные витые лестницы — классика жанраПри одинаковой конструкции впечатление может быть разнымЦветовое оформление тоже важно

Конфигурация

Классификация лестниц по расположению и виду маршевых пролетов насчитывает несколько десятков вариантов. Их различают по количеству маршей, геометрии, наличию или отсутствию площадок, форме ступеней и наличию подступенков.

Для частного дома можно выделить следующие основные конфигурации лестниц:

• одномаршевые прямые;
• поворотные двух- и трехмаршевые с прямыми пролетами и лестничными площадками;
• поворотные двух- и трехмаршевые с поворотом и забежными ступенями вместо лестничных площадок;
• криволинейные;
• комбинированные поворотные.

Выбор того или иного варианта зависит от геометрии помещения, характера свободного пространства и, естественно, требований эргономики.

Для внутренних лестниц частного дома максимальное количество ступеней в марше — 15 штук, минимальное — 3 штуки. Обычно длину марша ограничивают 10-12 ступенями, иначе конструкция получается громоздкой. Поэтому если речь идет о подъеме на второй этаж, а не на подиум или другой уровень (в случае когда дом стоит на склоне), то используют не менее двух маршей. Поэтому большинство конструкций имеют проекцию в виде буквы «Г» (для двух маршей) или буквы «П» (для трех маршей).

Монтаж и сборка лестницы

Собрать все части лестницы в готовую конструкцию не так уж и сложно. Если все детали сделаны правильно и размеры точны, останется только собрать все воедино.

Для начала забежные ступени устанавливаются в несущий столб. Для этого в нем делается специальный паз. Для увеличения надежности фиксации паз должен быть в ширину меньше, чем доски. Внутренняя сторона ступеней помещается в специальный распил (предварительно они смазываются клеем). Внешняя часть закрепляется при помощи саморезов.

Обычные ступени также монтируются длинными саморезами.

В основном требуется собрать все детали в один пазл
