План дома с мансардой, на что обратить внимание

Планировка первого этажа дома с мансардой

Планировка одноэтажного дома с мансардой предполагает размещение на основном этаже главных функциональных помещений:

• Кухни
• Гостиной
• Прихожей
• Бойлерной или котельной
• Подсобного помещения
• Санузлов
• Одной спальни, которая может быть совмещена с гостиной

Дополнительно здесь могут располагаться и другие помещения, которые обычно имеют отдельную крышу и являются пристройками к дому:

• Гараж
• Веранда
• Летняя терраса
• Хозяйственный навес

Эти помещения не требуют создания фундамента, утепленных стен, сложной крыши. Поэтому их проектируют отдельно от дома, они могут быть достроены позже.

Важно! При планировке первого этаже и всего дома стоит учесть, что все основные коммуникации устанавливаются на первом этаже. Это могут быть:

• Санузел с ванной
• Туалет
• Душ

На мансардный этаж возможно лишь установка отдельного уголка с раковиной, и это нежелательно из-за сложности и размером коммуникаций.

Программа для проектирования крыши дома

Расчёт крыши и разработка проекта являются сложными процедурами. Если опыта в выполнении подобных работ нет, то рекомендуется обратиться к квалифицированным специалистам или использовать соответствующие программные средства. Сегодня можно найти большое количество специализированного софта, однако стоит разобраться, какой из них является наиболее удобным.

Множество специалистов традиционно производит расчёты вручную, однако стоит понимать, что результат расчёта программы на компьютере будет более точным и наглядным.

Одной из лучших программ для расчёта кровель является FloorPlan3D. Она подходит даже человеку, который не имеет никакого опыта в области архитектуры. С её помощью можно создавать трёхмерные планировки крыш и производить подсчёты требуемого количества материала. Основным преимуществом этого софта является удобство и простота интерфейса. Несомненным плюсом программы является одна из самых низких цен на рынке

Если нужны более сложные и универсальные программные средства, стоит обратить внимание на приложение ArCon. Эта программа позволяет не только составить проект крыши и здания целиком, но и разобраться с дизайном ландшафта. Если ArCon рассматривать в качестве инструмента исключительно для проектирования крыши, то в этом плане программа является одним из лучших решений.
Ещё одним популярным софтом является Autodesk Autocad

Программа пользуется большим спросом и имеет расширенную функциональность, однако её главным недостатком является высокая стоимость.

Если ArCon рассматривать в качестве инструмента исключительно для проектирования крыши, то в этом плане программа является одним из лучших решений.
Ещё одним популярным софтом является Autodesk Autocad. Программа пользуется большим спросом и имеет расширенную функциональность, однако её главным недостатком является высокая стоимость.

Если проект крыши будет составляться для себя, то рекомендуется использовать FloorPlan3D. Специалистам, которые занимаются этой деятельностью на регулярной основе, больше подходят программы ArCon и AutoCad.

Компьютерные программы для проектирования

Программа для проектирования дома онлайн, это, конечно, хорошо, но ведь можно значительно улучшить свой проект, если в вашем арсенале имеется стационарная программа с максимальным функционалом. Как правило, такой софт позволяет сделать проект более профессионально, без опасения, что вы можете потерять проект из-за проблем с интернетом. Единственным нюансом подобных программ является их платность, но для ознакомления всегда существуют free-версии.

Autodesk AutoCAD Architecture

Чтобы нарисовать проект дома при помощи программы AutoCAD Architecture, вам потребуется некоторый опыт работы с трёхмерными редакторами. Это профессиональный инструмент, гораздо более функциональный и гибкий, чем описанные выше.

Как использовать программу

1. Скачать AutoCAD Architecture с официального сайта, установить к себе на ПК.
2. Определиться с размерами участка, где будет происходить планирование дома.
3. Определить рельеф местности.
4. Нарисовать фундамент и стены строения.
5. Спроектировать крышу, дверные проемы и окна.
6. Заполнить внутренне пространство моделями мебели.

В программе можно сделать как максимально точный проект для застройщика, так и схематичный проект для общего понимания будущей планировки.

AutoCAD Architecture не так прост в освоении, как Planner 5D, но его возможности несравнимо шире

Особенности проектов и планировок

Для того чтоб проект мансардного дома получался максимально эффективным и комфортным, необходимо на всех этапах соблюдать параметры комнат

Для того чтоб проект мансардного дома получался максимально эффективным и комфортным, необходимо на всех этапах соблюдать параметры комнат. Чертежи рисуются в таких вариантах:

• Стены можно наклонять полностью;
• Наклон может выполняться частично;
• Частично стены можно размещать по вертикали.

Также внимание следует уделить лестнице, которая будет вести наверх. Для правильной ее установки нужно брать в счет геометрические показатели пространства.  Для монтирования дверей, следует учитывать наклон крыши во время их открытия

В некоторых ситуациях застройщики хотят построить мансарду уже для готового здания. Первое, что следует сделать при этом, это составить детальный проект. Для таких работ необходимо придерживаться такого плана:

• Составляем проект;
• Исследуем основание и несущие стены постройки, чтоб определить риск появления деформаций и трещин;
• Удаляем старую конструкцию крыши;
• Делаем укрепления для стеновых элементов здания;
• Выполняем укрепление и гидроизоляцию для перекрытий потолка;
• Монтируем торцевые и фронтовые стены;
• Делаем покрытие мансарды коттеджа материалами для кровельных работ.

Особенности мансардных этажей

Проект дома с мансардой — идеальный вариант для тех, кто хочет использовать площадь строения по максимуму. В этом отношении дополнительное жилое помещение сходно с цокольным этажом. Раньше подвалы использовали исключительно для хранения хлама и размещения оборудования. Сейчас в цоколях обустраивают игровые комнаты, домашние кинозалы, гаражи, сауны или прачечные (как в типовых американских домах). Без плана-чертежа соорудить мансарду невозможно. Со строительными работами действительно может справиться каждый, хотя и здесь часто обращаются к компаниям, которые практикуют возведение объектов «под ключ». А вот правильно сделать расчеты нагрузок на фундамент, продумать расположение всех элементов конструкции, подсчитать расход материалов, может только профессионал, за плечами которого опыт и багаж специализированных познаний.

Перед строительством подготавливают несколько эскизных набросков — в разрезе и с разных точек обзора, и при этом указывают масштаб. На чертеже обязательно помечают расположение оконных проемов, лестницы-входа, коммуникативных линий, обозначают форму и указывают размеры. Самая популярная конфигурация среди мансард — прямоугольная или квадратная. Простой задача кажется только на словах. Приступая к делу, обыватель теряется и даже не знает, с чего начать. Мансарда привлекает обилием света и свежего воздуха. Ее наружная «коробка» включает две составляющие:

• Вертикальные (фронтонные) стенки. Их обычно выполняют из того же материала, что и фасад дома, так как они являются его логическим продолжением.
• Наклонная стена (боковая). Она «начинается» с вертикальной поверхности (аттиковая стена), а дальше ее каркасом служит стропильная система крыши. В роли наружной обшивки потолка выступает кровля. Чтобы увеличить площадь мансарды, меняют угол наклона крыши и увеличивают высоту аттиковых стен.



В деревянных домиках-срубах вертикальные стены сооружают из древесины. Если постройка кирпичная, то и для мансарды используют кирпич. Иногда вертикальные стенки обшивают декоративными материалами под стать остальному фасаду. Это необходимо в случаях, если требуется обновить экстерьер, чтобы вписать его в ландшафтный дизайн дачного участка, или когда само строение имеет неказистый внешний вид. К примеру, его возводили из керамзитобетонных, газосиликатных, керамзитных, шлакоблоков или газоблоков. Такие материалы имеют непривлекательный вид и обязательно маскируются под слоем финишной отделки. Для этих целей используют керамогранит, сайдинг, декоративные панели «под кирпич» или камень. Иногда снаружи стены отделывают деревом. Материал смотрится очень красиво, но при этом менее практичен, чем более долговечные аналоги. Обязательным условием для обустройства мансарды становится утепление. Частично задача сохранения тепла в помещении возлагается на декоративную обшивку, которая защищает стены снаружи. Внутри их закрывают тепло- и пароизоляцией, между слоями которых располагают минвату, пенопласт. Затем проводят коммуникации и осуществляют финишную отделку. Далее в дело вступает дизайн и распределение функциональных зон на мансардном этаже, размещение мебели, декорирование.





Преимущества и недостатки

В пользу сооружения мансардного яруса говорит несколько весомых плюсов:

• Увеличение полезной площади. Обычный чердак используется для хозяйственных нужд, однако для этого может хватить пространства, отгороженного по углам.
• Экономия стройматериалов. Если создание дополнительных апартаментов запланировано проектом, не требуется укрепления стенок и других расходов.
• Снижение теплопотерь. Это достигается обязательным утеплением конструкции, что является необходимым при сооружении мансардного уровня.
• Хорошее освещение. При устройстве окон в скатах количество света намного больше, чем при их установке в вертикальных стенах или фронтонах.
• Эстетическая привлекательность. Дом с мансардой не просто выглядит лучше, но еще и современнее, престижнее.

К минусам мансардных помещений относят неудобство эксплуатации из-за нестандартных форм, уязвимости к внешним факторам, невозможности подобрать стандартную мебель. Однако все они нивелируются грамотным проектированием и достаточными вложениями.

Проекты одноэтажных домов с гаражом

Одноэтажный дом с мансардой — отличное решение для дачного участка

Главный фактор, влияющий на этажность при строительстве дома, чаще всего, размер земельного участка. Проекты одноэтажных домов с гаражом более востребованы из-за удобства передвижения по зданию, особенно, если есть маленькие дети или старики – не нужно каждый день подниматься по лестнице, тем более что площадь помещения не всегда позволяет сделать их удобными для передвижения. А винтовые, которые занимают минимально площади, преодолеть непросто даже взрослому здоровому человеку.

Лестницы в частном доме должны быть удобны и безопасны для передвижения всем членам семьи

При строительстве особняка с гаражом экономится также площадь земельного участка. Ведь домик для автомобиля, пристроенный к основному зданию, займет меньше пространства во дворе, что создаст комфорт в его использовании. Кроме прямого назначения, можно приспособить под мастерскую или хранить вещи ненужные в жилых помещениях.

• Не придется выходить на улицу во время дождя, чтобы сесть в автомобиль, потому что вход в него может быть прямо из дома;
• не нужно переживать за свое авто, оставленное на улице или на стоянке;
• зимой не придется долго разогревать мотор, чтобы завести.

Гараж, пристроенный к дому, позволит без помех иметь доступ к вашему автомобилю в любое время года

Гараж также может послужить и мастерской

Такое жилище – чем не дом вашей мечты?

Если предполагаемая площадь домов 150 кв. м или 100 кв. м, то они будут довольно-таки экономичны, несмотря на то, что крыша потребует определенных затрат. В самом же помещении есть возможность за счет проектирования нескольких коридоров, которые будут к тому же наделены определенной функциональностью, изолировать каждую комнату.

Комната наверху будет выглядеть просторнее, если угол наклона крыши большой. От этого зависит, и в каком качестве она будет использоваться, как жилое помещение: детская, спальня или же летний вариант веранды. В любом случае, наличие такой комнаты будет отвечать запросам всех членов семьи.

Гостиная, расположенная на мансардном этаже

Большие окна сделают помещение светлее, а сам интерьер уютней

Достоинства здания с комнатой под крышей:

• эстетичность, дизайн сказывается на облике особняка или коттеджа;
• для постройки используется огромный спектр материалов (кирпич, бревно, брус и другие стройматериалы);
• стоимость утепления кровли будет намного выше, чем утепление чердачного помещения.

Очаровательный одноэтажный дом с мансардой и двумя гаражами

Каждый особняк из мансардой неповторим. Для их дизайна архитекторы используют эркеры, эксклюзивные окна, балконы, колонны. Внутреннее оформление комнаты может быть не менее оригинальным: нестандартная мебель, дизайнерские интерьерные изыски, функциональные ниши разного назначения, все это сделает жилье неповторимым, характерным только для обитателей дома.

Даже если переделываете обыкновенную крышу под мансарду, фундамент, который не рассчитан для постройки второго этажа, он не понесет большой нагрузки. Ведь для комнаты наверху используются сравнительно легкие строительные материалы: стекловата, ДВП, пенопласт, гипсокартон, другие легкие, но надежные.

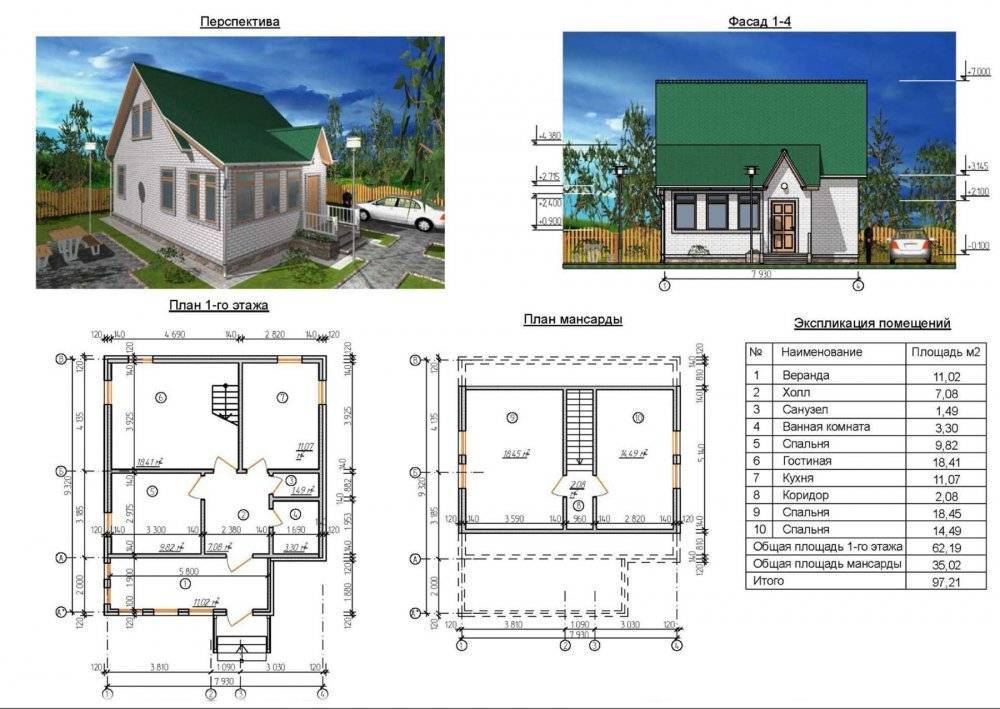

Проект небольшого дома с мансардой и гаражом

План первого этажа

План мансарды

Если «на чердаке» предполагаете жить круглогодично, то все же на качестве стройматериалов экономить не нужно. Помните пословицу: скупой дважды платит.

Материалы для строительства

Материалы для твоего дома должны быть в первую очередь теплыми, иначе в результате ты потратишь на отопление больше, чем на теплоизоляцию. Не забывай про слой минеральной ваты, пенопласта или другого утеплителя. Этим должны заниматься профессионалы, которые смогут просчитать расположение точки росы, чтобы конденсат не скапливался между стеной и изоляцией.

Кирпич красивый, долговечный, удобный и прослужит до ста лет, но он тяжелый, его долго укладывать и нужен крепкий фундамент. Пористые керамоблоки проще в укладке и больше по размеру, но чувствительны к повреждениям и дороже.

Газобетонные блоки не горят и хорошо защищают от мороза и шума, но при неправильном обращении могут трескаться и ломаться. Дерево – полностью натурально и экологично, но дает усадку и требует специальной обработки от гниения, огня и вредителей.

Проектирование мансарды

Прежде чем взяться за строительство, необходимо проанализировать план построенного дома. Если же возведение здания только планируется, о его конструктивных особенностях стоит подумать заранее, поскольку устройство мансарды имеет определенные требования.

Строительство обязательно предполагает учет следующих параметров:

• анализа фундамента;
• четкой взаимосвязи мансардного этажа и коммуникаций;
• сообщения всех помещений дома между собой;
• формы и размера обустраиваемого объекта.

Главное требование, предъявляемое к возводимой мансарде – легкость используемых в элементах конструкции материалов, оптимальная нагрузка, приходящаяся на фундамент.

Какие материалы используются для домов с мансардой

Дома с мансардой обычно являются легкими строениями, однако это отнюдь не значит, что они выполняются только из дерева или каркасов. Основное отличие таких домов – это низкая этажность, эффективное использование всех площадей и простота устройства фундамента.

Дома с мансардами строятся из любых материалов:

• Каркаса и деревянных досок
• Бревен и бруса
• Пеноблоков и дерева
• Кирпича и дерева

Планировка дома из пеноблоков с мансардой обычно подразумевает строение первого этажа из жесткого материала и выполнение крыши из дерева, фанеры и гибсокартона.

Такое же сочетание материалов подразумевает и строение домов с мансардой из кирпича.

При этом помещения в таких домах распределяются следующим образом:

• Первый этаж: основные помещения: кухня, гостиная, гостевая спальня, хозблок, санузлы
• Мансарда: спальни членов семьи хозяев, игровые помещения
• Погреб. Это помещение обычно оборудуется в виде небольшого хозблока в 3-6 кв. метров.

Проект каркасного дома с плоской кровлей

Кто желает построить жилье в сжатые сроки, стоит обратить внимание на каркасный дом с односкатной крышей – такие проекты экономичные и не сложные по технологии сборки. Классический каркасный дом на этом фото подойдет и для постоянного проживания и в качестве дачного домаИсточник maisonboisnature.com. Классический каркасный дом на этом фото подойдет и для постоянного проживания и в качестве дачного домаИсточник maisonboisnature.com

Классический каркасный дом на этом фото подойдет и для постоянного проживания и в качестве дачного домаИсточник maisonboisnature.com

Для каркаса используют брус твердых пород или же металлический двутавр. Первый вариант менее затратный, поэтому в проектах он используется чаще. Далее проводится обшивка плитами, утепляют стены, и облицовывают их, приводя сооружение в красивый вид.

Чтобы построить каркасный дом за основу берет одну из технологий:

Каркасно-панельная

Такой дом строится из отдельных стройматериалов, которые крепятся в определенной последовательности, от постройки каркаса, до облицовки стен. Работа выполняется специалистами. В результате такое здание ничем не будет уступать сооружению из бруса 150х150 мм. Проект дома подойдет для местности с климатом с суровыми зимами, с проживанием круглый год.

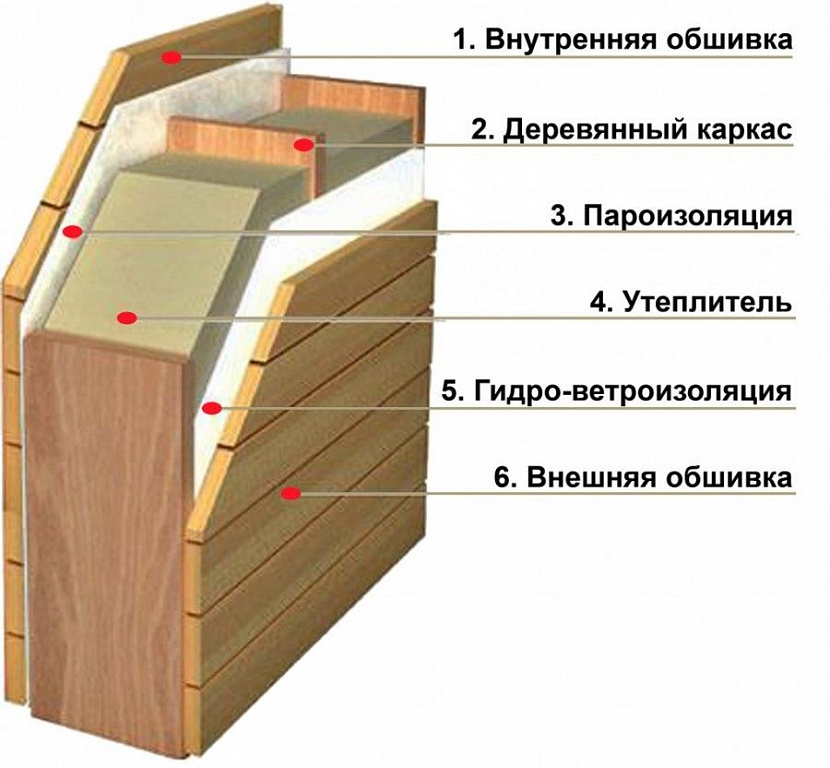

Структура каркасно-панельного домаИсточник comfortoria.ru

Каркасно-щитовая

Для такого вида домов готовится подробный проект, и на производстве по необходимым меркам производятся щиты, панели, состоящие из слоев термо- и гидроизоляции, обшивки внутренней и внешней. После такие панели доставляются на место стройки. Возводится каркас, на него крепятся эти щиты.

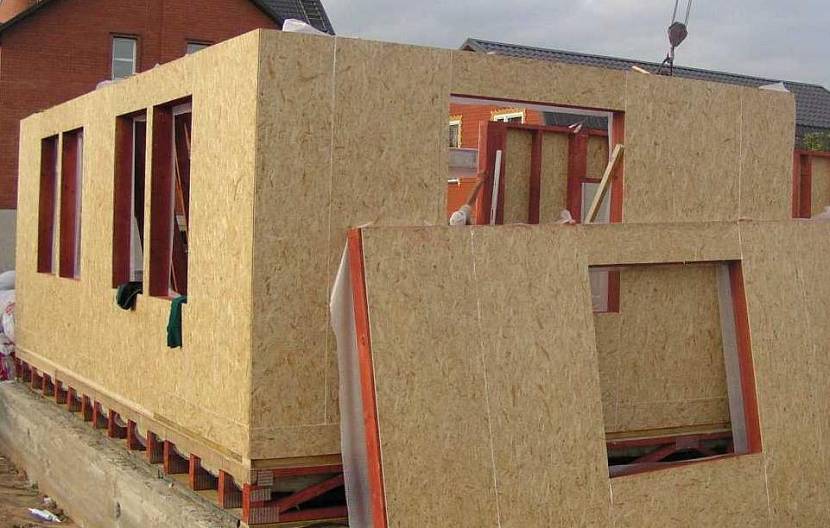

Опытные специалисты могут собрать каркасно-щитовой дом за несколько днейИсточник karkasnik-stroy.ru

Далее монтируется крыша. На сооружение кровли может понадобиться дополнительно 2 дня, зависит от конструкции, ее вида.

Особенности плоской крыши

Такую кровлю все чаще используют в сооружении загородных домов, небольших дачных сооружений, коттеджей. Составляя проект одноэтажного дома с покатой кровлей, нужно учесть, что каркас утяжелит большую площадь конструкции. Если внутри будут оборудоваться 2 несущие стены или будут колонны, перекрывается постройка шириной до 16 м., если внутри не предусмотрены ни какие дополнительные опоры, тогда до 6 м.

Уклон

Выбор уклона зависит от особенности климата, где будет располагаться дом. Для регионов, где нет сильных снегопадов, допускается угол наклона 20-25 градусов.

На фото маленький дом с покатой крышей под небольшим наклономИсточник himcomp.ru

Для местности с суровыми зимами и обильным выпадением снега возводится крыша для дома под наклоном 35-40 градусов.

Обратите внимание, для крутого ската придется потратить больше материала, чем кровля с маленьким углом наклона. С увеличением угла, увеличивается площадь покрытия, соответственно и материала придется затратить больше

Парусность

Такой вид крыши, хороший вариант для местности с частыми порывистыми ветрами

Важно правильно поместить кровлю, чтобы защитить от возможного срыва. Для этого нужно расположить ее по наветренной стороне

Односторонний сток

Обильное стекание воды будет постоянно на одну сторону, что может привести к деформации фундамента, размытию почвы. Надо будет обязательно устанавливать усиленный водосток.

Дом с односкатной крышей под большим угломИсточник vip-dom.by

Преимущества каркасного дома с односкатной крышей

Такой вид конструкции имеет много плюсов:

• низкую стоимость;
• по весу лёгкая конструкция не требует больших затрат фундамента, и не дает усадку;
• такие дома быстрые в сборке, опытные специалисты смогут закончить работу очень быстро;
• быстро отапливается;
• Экономичны в отделке, как внутренней, так и наружной;

К минусам относят сравнительно небольшие размеры каркасных домов с односкатной крышей.

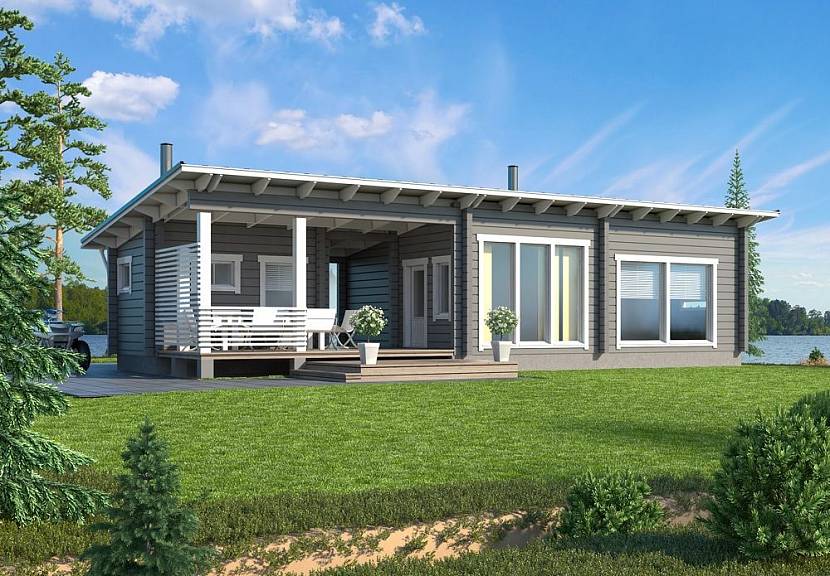

Дом каркасный с односкатной крышей и навесом смотрится аккуратно и эстетично.Источник karkasdom-samara.info

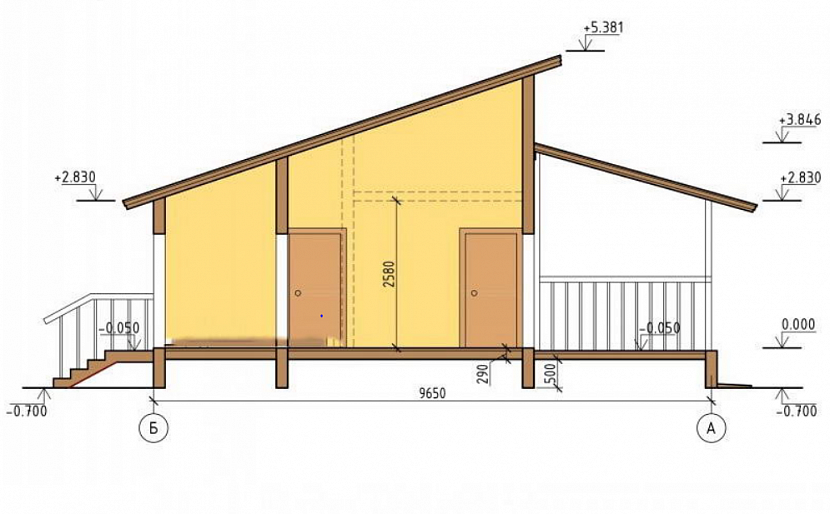

Проект одноэтажного каркасного дома с покатой крышей и навесом с размерамиИсточник kak-sdelat-kryshu.ru

Дачный дом с односкатной крышей хорошее решение, особенно если климат, где он будет располагаться, теплый, а крыша под небольшим уклоном. Кровлю можно озеленить, например, как на фото, и небольшое здание будет смотреться сказочно и необычно.

Загородный дом с зеленой крышейИсточник pinterest.ru

Проекты домов с мансардой: фото с чертежами

Составление проектной документации перед началом строительства здания с мансардным этажом включает не только планировку комнат, но и чертежи отдельных конструкций

Особое внимание следует обратить на схемы кровли, стропильной системы и лестничного пролёта. Эти части здания будут отличаться от аналогичных элементов построек с одним и двумя этажами

Особенности планирования лестничного пролёта

При планировании лестницы следует учитывать подходы к ней из разных частей здания. Размеры конструкции определяются периодичностью использования мансардного этажа:

• при постоянном проживании в нём людей (с наличием отопления и санузлов) лестница выполняется из двух пролётов с площадкой посередине и обязательным устройством перил;
• для использования верхней части дома только в летнее время и небольших размерах мансарды в плане допускается сооружение небольшой винтовой (для экономии пространства) лестницы полуметровой ширины.

Лестница в мансарду

Для большого здания лестниц на мансардный этаж может быть две – в противоположных частях дома. Ширина конструкции может быть до 1 метра, что позволяет обеспечить даже двухстороннее перемещение. Рекомендуется располагать лестничный марш таким образом, чтобы его уклон оставался параллельным скату крыши – это позволит поставить достаточно пространства над головой во время подъёма.

Чертежи и схемы крыши

Проектная документация здания с мансардой должна включать подробное описание и схематические изображения кровли, включая её геометрическую форму, уклоны скатов и геометрических размеров. К проекту должны прилагаться сведения о теплоизоляции крыши, от качества которой зависят энергозатраты на отопление и микроклимат на площади мансарды в холодное время года. Материалы и толщину утеплителя подбирают с помощью расчётов. Для этого можно использовать специальные программы – в том числе и онлайн-приложения – но правильно рассчитать конструкцию может только специалист.

Схема крыши мансарды

Несмотря на важность учёта толщины утеплителя, ещё более ответственным этапом является проектирование стропильной системы. Из-за того что мансарда будет использоваться для временного или постоянного проживания, конструкция крыши будет отличаться от кровли обычного дома. А процесс сооружения системы займёт намного больше времени

А процесс сооружения системы займёт намного больше времени.

Стропильная система для мансарды

Для ломаной крыши (чаще всего выбираемой для домов с мансардой) стропила должны выдерживать серьёзную нагрузку – ветровую и снеговую. Для её учёта используют специальные формулы и таблицы.

Таблица для учёта ветровой нагрузкиТаблица для учёта снеговой нагрузки

А процесс сооружения состоит из следующих этапов:

1. Установка по краям здания двух первых стоек, на которые будет опираться система;
2. Проверка вертикальности расположения стоек и привязывание к ним шпагата, который будет играть роль ориентира для других опор;
3. Установка остальных стоек;
4. Монтаж прогонов и их пристыковка к стойкам;
5. Установка нижнего ряда стропил, согласно чертежам здания. Для этого используются наклонные стропильные ноги;
6. Устройство верхней части с помощью висячих стропильных  конструкций небольшого размера.

Схема стропильной системы

Стропильные фермы изготавливаются по специальному шаблону и усиливаются подкосами. А для того чтобы избежать провисания потолочных балок, которые должны постоянно выдерживать большую нагрузку, их соединяют со стропилами с помощью подвесов. Заключительным этапом является сооружение обрешётки, поверх которой укладывается кровельное покрытие.

Разработка проектов одноэтажных домов с мансардой и гаражом требует особого отношения к сооружения крыши. Из-за того что уклон ломаной конструкции слишком большой, продолжить кровлю в направлении гаражной пристройки не получится. А изменение угла крыши может привести к ухудшению эстетических характеристик здания. Поэтому гараж может перекрываться одной кровлей только для двускатного варианта. Для более распространённого варианта с ломаной крышей гараж накрывается отдельно.

Расположение гаража у дома с мансардой и ломаной крышей

Статья по теме:

Особенности проектирования

Чтобы получить долговечное и красивое строение, необходимо учесть некоторые правила. Если возводится одноэтажный дом с мансардой, то обязательно рассчитывают нагрузку на стены, чтобы нижняя часть здания выдержала конструкцию, что под кровлей.

Человек должен комфортно чувствовать себя в жилом пространстве, поэтому высота крыши составляет не менее 2,5 м.

При создании проекта продумывается отопление, проведение всех необходимых коммуникаций на верхний этаж. Перегородки, которые будут возводиться, указываются на чертежах. Обязательным является соблюдение противопожарных требований.

Проекты одноэтажных домов с мансардой предполагают наличие прочной стропильной системы. Несущие элементы делают из дерева и металла. Бетон и камень не применяется в данном случае, так как они приводят к созданию чрезмерной нагрузки на перекрытие.

Небольшое пространство не стоит разбивать на части с помощью перегородок. Но если такая необходимость возникает, то отдают предпочтение гипсокартону. Он не оказывает дополнительной нагрузки на основу.

В одноэтажных постройках в пространстве под крышей чаще оборудуется кабинет, мастерская, уютная спальня. Из окон комнаты открывается великолепный вид на звездное небо.
