Деформационный шов в бетонных полах: технология, нормы и правила

Что такое деформационный шов

Общие сведения

Бетонный пол, как известно, является сплошной монолитной плитой. В то же время понятие «монолитность» совсем не означает полную неподвижность. В процессе эксплуатации любая конструкция подвергается всевозможным внешним воздействиям и структурным внутренним изменениям.

Иногда эти воздействия приводят к деформации и смещению элементов конструкции, причем, больше всего таким воздействиям поддаются монолитные конструкции, так как возможность свободной деформации для них минимальная. На бетонных полах это обычно выражается в появлении трещин, что приводит в негодность напольное покрытие квартиры или дома.

Деформационные швы на стяжке

Отсюда следует, что негативное влияние деформации бетона необходимо минимизировать, для этих целей и выполняют деформационные швы в стяжке пола. Другими словами,они значительно повышают устойчивость покрытия к динамическим нагрузкам, которым постоянно подвергается стяжка в процессе эксплуатации.

В результате,устройство деформационных швов в полах позволяет обеспечить максимальную долговечность бетонному покрытию.

Устройство деформационных швов

Деформационные швы представляют собой разрезы в монолитной плите, которые делят ее на несколько отдельных блоков (карт), которые могут свободно передвигаться относительно друг друга в определенных пределах.

Чтобы эти разрезы эффективно выполняли свою функцию, необходимо:

Точно определить количество и размеры блоков, на которые должна быть распилена плита.
Правильно выбрать ширину разрезов и их расположение.
В каждом отдельном случае необходимо выполнять расчет, учитывая характер используемых в строительстве материалов, нагрузки, которые воздействуют на пол и другие факторы.

Виды деформационных швов

Существует два вида компенсирующих полостей:

Изоляционные. Устраиваются вдоль стен, с целью не допустить воздействие деформации от конструкций здания на бетонный пол. Выполняются они путем прокладки изоляционного материала по периметру помещения.
Усадочные разрезы. Нужны для предотвращения хаотичного растрескивания стяжки пола в процессе застывания бетона.

Эскиз загерметизированной полости

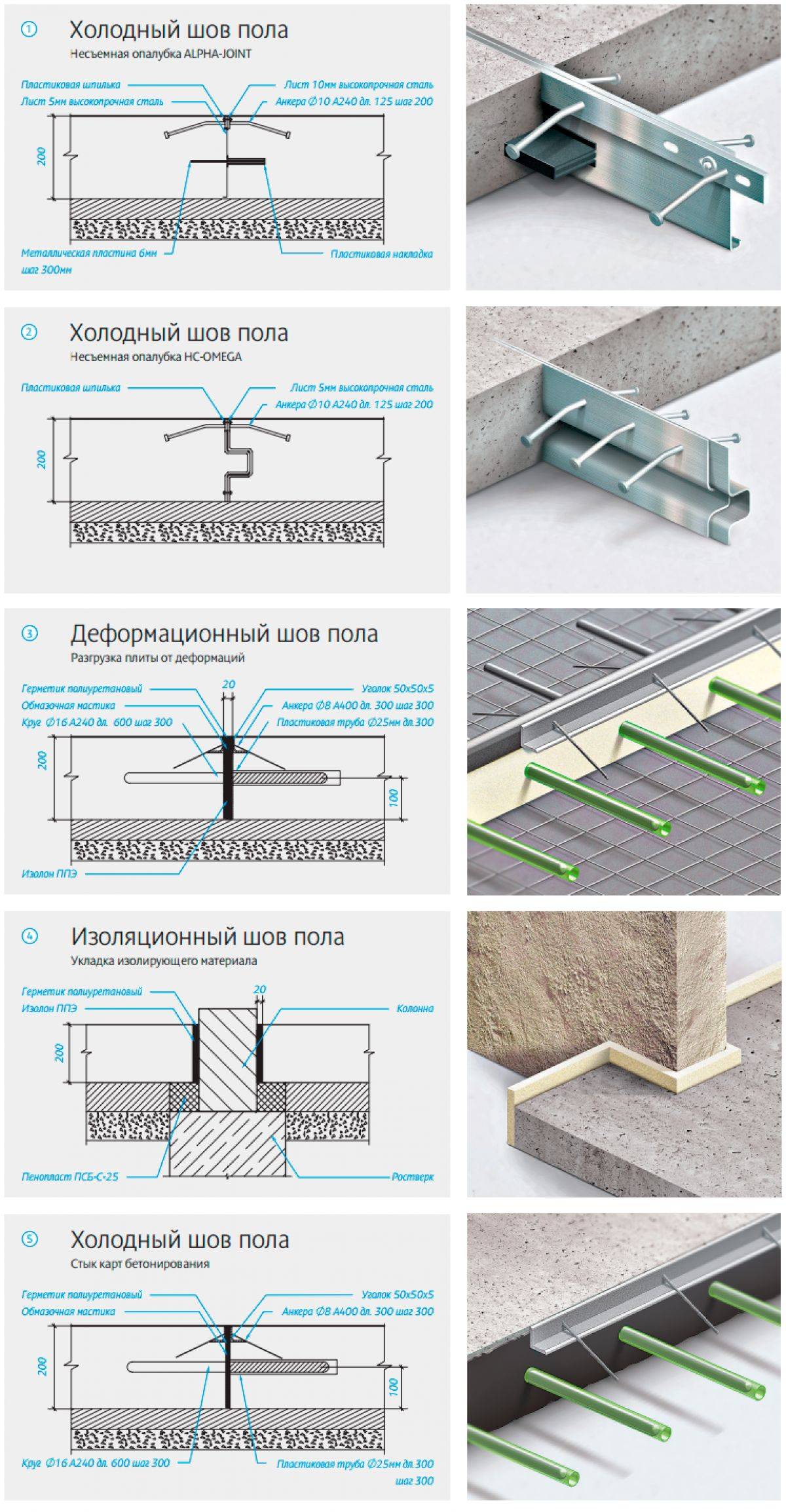

Основные виды: конструкционный шов

Подобная защита монолитных полов создается при возникновении технологических перерывов в работе. Исключение составляют помещения с небольшой площадью заливки и непрерывная подача бетона. Деформационный шов в бетонных полах конструкционного типа нарезается в местах соединения стяжки, выполненной в разное время. Форма торца такого соединения создается по типу «шип-паз». Особенности конструкционной защиты:

Шов устраивается на расстоянии 1,5 м параллельно другим типам деформационных разграничений.
Создается лишь при условии укладки бетона в разное время суток.
Форма торцов должна быть выполнена по типу «шип-паз».
Для толщины стяжки до 20 см, на деревянных боковых выступах делается конус в 30 градусов. Допускается использовать металлические конусы.
Конусные швы защищают монолитный пол от незначительных подвижек по горизонтали.

Виды деформационных швов

Существует множество классификаций деформационных швов.

Типы деформационных швов по характеру нагрузки, из-за которой возникает деформация:

Осадочные. Данные деформации возникают из-за неравномерного уплотнения грунтов под разными частями здания. Это может происходить по нескольким причинам. Во-первых, на изменения влияет неравномерное распределение веса. В современной архитектуре часто строят дома с разной этажностью, с многими конструктивными особенностями в частях здания. Во-вторых, причиной может служить разнородность грунтов под отдельными частями сооружения или дома. Однородный грунт под всем основанием считается идеальным случаем, который встречается крайне редко. При значительной разнице величин осадки отдельных элементов могут возникать вертикальные деформации в виде изломов, сдвигов, трещин, смещений. Деформационные швы осадочного типа рассчитывают для каждого случая отдельно и устраивают вертикально по всей высоте здания от фундамента. Они призваны компенсировать разницу между осадкой отдельных конструктивных блоков.
Усадочные. Такие деформации вызваны уменьшением объема конструкций и элементов. Этому явлению подвержены все бетонные монолитные части и каменная кладка: при застывании и твердении смесь теряет влагу. Данный аспект также рассчитывается, и конструкцию делят на определенные части для избегания трещин, надломов и пр.
Температурные

Особенно важно учитывать данный тип деформации в местности со сменой климата: лето-зима. В разное время года конструкции наружных частей подвергаются воздействиям температур, что сказывается на их объеме

Особенно в зимний период, когда стена с внутренней стороны помещения и с улицы имеет существенную разницу температур. При том, что внутренняя часть ее имеет постоянную температуру, а наружная подвергается большим изменениям, внутри конструкции может возникать внутреннее напряжение, способное достичь предела и привести к необратимым последствиям. Для решения данной проблемы устраивают температурные швы. Часто они совпадают с усадочными. В отличии от осадочных, температурные швы необходимы только в наземной части зданий, поскольку фундамент не испытывает больших колебаний температур, если рассчитан и устроен верно.
Сейсмические нагрузки возникают в районах с частыми землетрясениями и колебаниями почвы. В этих случаях здания особым образом делят на отдельные самостоятельные блоки, разделяемые специальными сейсмическими деформационными швами, имеющими особое строение, что позволяет сохранить целостность конструкций при сейсмической активности.

Помимо этого, деформационные швы в зданиях классифицируют по типу конструкции, в которой они устроены. Выделяют швы, находящиеся:

в стенах;
в фундаментах;
в бетонных полах;
в монолитных плитах.

Деформационный шов в каждом элементе имеет отдельное строение. Таким образом учитываются особенности изменений форм и нагрузок для каждого участка и направления. К этой классификации дополнительно можно отнести деформационный шов между зданиями. Например, в городском пространстве часто можно встретить сопряженные между собой жилые дома и магазины. Они, как правило, имеют разные архитектурные особенности, объемы и размеры, материалы строительства, но их объединяет одна общая стена. Чтобы эти объекты не влияли на изменения друг друга, между ними также устраивают компенсирующие швы.

Что представляет собой деформационный шов в бетоне?

Любые бетонные конструкции не являются 100% стабильными объектами. Железобетонные (ЖБИ) и бетонные сооружения обладают вредным свойством – «дыханием», способностью к линейному расширению под воздействием повышенных температур и линейному сужению под воздействием пониженных температур. «Дыхание» бетона можно локализовать лишь с помощью деформационного шва.

Для чего деформационный шов?

В соответствии с действующими строительными нормами и правилами РФ, деформационные швы в бетоне должны быть предусмотрены в случаях:

Общая площадь стяжки пола, отмостки или бетонной площадки другого назначения превышает 40 квадратных метров;
Бетонный пол имеет сложную конфигурацию;
Протяженность стены помещения превышает 8 метров;
Температурные швы должны быть по периметру монолитных стен, по наружному периметру дверного проема и в местах соединения бетонных конструкций;
На всех бетонных сооружениях, работающих в условиях перепадов температуры.

Эмпирический анализ причин вызывающих объемные деформации, показывает, что ЖБИ имеющие деформационный шов в бетоне, эффективно выдерживают следующие неблагоприятные факторы:

Объемная усадка;
Регулярное изменение влажности окружающей среды;
Значительные перепады температуры;
Ползучесть бетона;

Виды температурных швов в зависимости от вида бетонной конструкции:

В наливных полах, отмостках и бетонных площадках;
В плитах перекрытия;
В бетонных фундаментах;
В несущих стенах и межкомнатных перегородках;
В фасадах зданий.

Классификация часто применяемых видов температурных швов

Изоляционные. Главная задача изоляционного шва заключается в исключении передачи деформационных сил от капитальных объектов на стяжку пола. В соответствии с этой задачей существуют следующие виды расположения изоляционных швов: вдоль стен, по периметру колонн, по периметру фундамента. Технология создания температурного шва этого вида заключается в укладке специального материала по периметру той или иной конструкции перед заливкой бетона;
Усадочный шов. Как известно схватывание и твердение бетона происходит неравномерно. Верхние слои схватываются и высыхают интенсивно, а глубинные слои относительно медленно. В результате возникают внутренние напряжения вызывающие образование растрескиваний. Для предотвращения этого явления нарезаются так называемые «усадочные швы». Швы располагают по осям колонн и стыкуют с углами элементов расположенных по периметру. Глубина «нарезки» должна соответствовать 30% толщины стяжки пола. Собственно «нарезка» производится с помощью специального оборудования или с помощью установки специальных реек на этапе заливки;
Конструкционные деформационные швы. Этот вид швов обустраивается в месте, где оканчивается дневная смена или порция укладки стяжки бетонной площадки. Как правило, конструкционный деформационный шов представляет собой прокладку из тонкой деревянной рейки, полоски стекла или слоя мягкого битума. При этом надо иметь ввиду что деформационный шов этого типа «работает» как усадочный, сглаживающий небольшие горизонтальные перемещения отдельных частей бетонной конструкции.

Герметизация деформационных швов

Деформационные швы бетонных конструкций, работающие в условиях повышенной влажности, а также деформационные швы наружных бетонных конструкций в обязательном порядке должны подвергаться герметизации одним из нескольких способов на выбор. В противном случае под воздействием температурных расширений происходит стабильное разрушение границы заливки бетона, которое в конечном итоге может привести к разрушению всего сооружения. Материалы, используемые для герметизации деформационного шва:

Полибутиленовая мастика;
Термопласты горячего и холодного твердения (битумы или бутил каучуки);
Термореактопласты;
Силиконовые материалы.

Совет частным застройщикам! Практика показывает, что самый эффективный и относительно недорогой способ герметизации температурного шва в бетонной конструкции, является технология обработки места стыка заливки очередной порции бетона битумной мастикой.

Для этого следует использовать материал, который сохраняет свои свойства, как при высокой, так и при низкой температуре окружающего воздуха. К примеру, битумную мастику брендов BITUMAST, MACSEAL и других.

В этом случае после заливки очередной порции бетона достаточно обработать границу заливки битумной мастикой и продолжить заливку по своему усмотрению через определенное время без потери эксплуатационных и прочностных качеств заливаемой бетонной конструкции.

salecement.ru

Основные особенности и необходимость применения

Различные воздействия способствуют распространению трещин в бетонных полах, что негативно сказывается на качестве и длительности эксплуатации покрытия, а также прочности всего здания. Своевременное и правильное обустройство деформационных швов позволит полностью устранить или хотя бы уменьшить усадочные расширения и вызванное ими напряжение.

Когда можно делать деформационные швы в бетонных полах:

В процессе бетонирования – после выполнения заливки и шлифовки, в предполагаемом месте шва монтируют обработанную антиадгезионным составом планку, которая потом удаляется после твердения монолита, канавки заделываются герметиком.
На застывшем основании – швы пилят на затвердевшем полу специальными инструментами, болгаркой с алмазными дисками. Обычно швы делают через двое-трое суток после финишной отделки бетона

Нарезая швы, важно соблюдать постоянную глубину (она должна быть равной 30% толщины стяжки) и ровность, целостность краев.

Очередность выполнения швов:

Разметка поверхности пола.
Проверка и настройка оборудования.
Нарезка пробного шва с проверкой качества.
Нарезка штроб на остальной площади с формировкой в том же направлении, в котором выполнялась заливка.
Герметизация швов герметиком.

Типы повсеместно используемых швов

Швы выполняются в железобетонных и бетонных конструкциях, полах. Разные типы швов обустраиваются для разных целей и ликвидации определенных негативных воздействий на бетонный монолит.

Основные виды деформационных швов:

Усадочный – компенсирует проходящие в бетоне реакции в процессе твердения и высыхания (обычно слой сохнет сверху активнее, чем снизу, и уровень стяжки по краям может быть выше в сравнении с центром). Появляется напряжение, приводящее к трещинам. Усадочные швы выполняются на треть глубины стяжки сразу после финишной обработки. Используют швонарезчик или болгарку с алмазным диском. Если же швы обустраиваются своими руками, можно установить рейки в момент, когда бетон приобрел среднюю влажность, а потом убрать и обработать готовый шов.
Изоляционный – предотвращает передачу деформаций от разного типа капитальных архитектурных объектов на пол, обычно такие швы делают вдоль стен, вокруг конструкционных колонн по периметру фундамента. Можно использовать швонарезчик или специальный упругий изоляционный материал, укладываемый по линии расположении будущего шва до заливки бетона.
Конструкционный – если стяжка заливалась не одноэтапно, а с перерывами. В таком случае выполняют сложный шов по типу соединения шип/паз. Работы выполняются с использованием специальных реек обычно по сырому слою бетона.

Температурный – для защиты пола и элементов от усилий, вызванных температурными колебаниями. Делают в полах, сооружениях, размеры считают с учетом максимальных перепадов плюса/минуса в климатическом регионе, марки бетона, материала выполнения конструкций, свойств основания, площади и толщины заливки.
Осадочный – компенсирует усилия, изменяющие первичные свойства бетона (изменение нагрузки на фундамент перекрытий, смещение и т.д.), особенно негативное воздействие осадки на бетонных стяжках, залитых по промерзающим/непрочным основаниям.
Сейсмический – ликвидирует усилия деформации во время землетрясений, увеличивает стойкость сооружений, понижает риск критических колебаний. Благодаря выполнению данного типа швов возможно сохранить здания целыми и предупредить распространение трещин в полу.

Расстояние между швами

Деформационные швы призваны уменьшать и ограничивать напряжения разного типа в бетонных полах

При их выполнении важно правильно рассчитать расстояние и схему. Нормы гласят, что расстояние между швами не должно превышать 150 метров для отапливаемых зданий сборного типа и 90 для монолитных конструкций

Если отопления нет, расстояние уменьшается на 20%.

Технология устройства разделительных швов в полах

Бетонные полы заливают не за один раз всю площадь, а частями, в несколько этапов. Разделительные швы необходимо устраивать в местах стыков разных участков заливки, поскольку бетон может иметь отличающиеся свойства. Зачастую перед заливными работами периметр участка ограничивают изолирующими материалами, которые впоследствии будут служить в качестве заделки образовавшихся стыков. Если площадь заливки большая, то швы можно нарезать уже в готовых полах. Размер зазоров и расстояние между ними рассчитывают, исходя из размера коэффициента линейного расширения бетона. Средняя ширина шва 12-20 мм, расстояние между разрезами – 1,5 м. Глубина достигает 2-3 см. Разделение производят с помощью специального оборудования. Нарезанные по готовому полу швы заполняют специальными уплотнителями и герметизируют их износостойкими полимерами или встраивают в них специализированные профили.

Для чего они нужны?

Бетонный пол представляется на вид прочным и долговечным основанием. Однако под воздействием температурных колебаний, усадочных процессов, влажности воздуха, эксплуатационных нагрузок, осадки грунта теряется его целостность – он начинает трескаться.

Чтобы предать некоторую степень упругости этой конструкции здания, создаются деформационные швы в бетонных полах. СНиП2.03.13-88 и Пособие к нему содержат информацию о требованиях к проектированию и устройству полов с указанием необходимости устройства разрыва в стяжке, подстилающем слое или покрытии, который обеспечивает относительное смещение разрозненных участков.

Основные функции:

Минимизация внезапных деформаций, посредством деления монолитной плиты на определенное количество карт.
Возможность избежать дорогостоящего ремонта с заменой чернового и основного покрытия.
Повышение устойчивости к динамическим нагрузкам.
Обеспечение долговечности конструктивной основы.

Советы профессионалов

При заливке бетона не забывайте, что отмостка должна иметь наклон от здания в сторону грунта. Для бетонного покрытия хватит ската величиной в 3º. Для его создания следует выставить рейки деформационных швов под соответствующим углом.
Для увеличения надежности отмостки ее можно гидроизолировать. Для этого на подстилающей подушке можно расстелить плотную полиэтиленовую пленку либо рубероид. Их полотнища нужно укладывать друг на друга с нахлестом.
В жаркую погоду застывающий бетон из-за стремительного испарения влаги может растрескаться. Поэтому его надо укрыть мешковиной либо полиэтиленовой пленкой. Она должна лежать на покрытии, пока покрытие не высохнет.

Утепленная отмостка

Плиты экструдированного пенополистерола не обладают устойчивостью к точечным нагрузкам. Исходя из этого, материал надо укладывать не под подстилающую подушку, а под бетонный раствор.

Отмостку по периметру дома можно сделать самостоятельно. В этом нет ничего особо сложного. Главное тут — соблюдать правила, делать все аккуратно и без ошибок. В этом случае фундамент, подвал или цоколь вашего дома будут надежно защищены от влаги.

Ознакомьтесь с видео, которое завершает статью. В нем вы найдете дополнительную информацию о том, как сделать отмостку вокруг дома:

Нарезка швов в бетонных полах. Как и чем делать усадочные швы

Армированная бетонная стяжка считается одним из прочных и надежных типов пола. Но не стоит забывать, что бетон, все же, остается уязвимым, в частности, при динамическом воздействии. Нарезка швов в бетонных полах – завершающий этап в организации напольного покрытия, позволяющий продлить срок эксплуатации бетонной стяжки.

Бетонные полы.
Полимерные полы.

Необходимость нарезки швов

Застывшая бетонная смесь – достаточно хрупкий материал, не способный к видоизменению. И в ситуации получения нагрузки, превосходящей показатели его прочности, произойдет деформирование и разрушения стяжки.

Растрескивание бетона происходит в результате формирования внутренних напряжений, явившихся следствием перепадов температур и деформации в результате усадки. Нарезка деформационных швов в бетонных полах предупреждает появление хаотичного растрескивания.

Общая технология нарезки швов в бетонных полах

При создании деформационных швов необходимо соблюдение следующих рекомендаций:

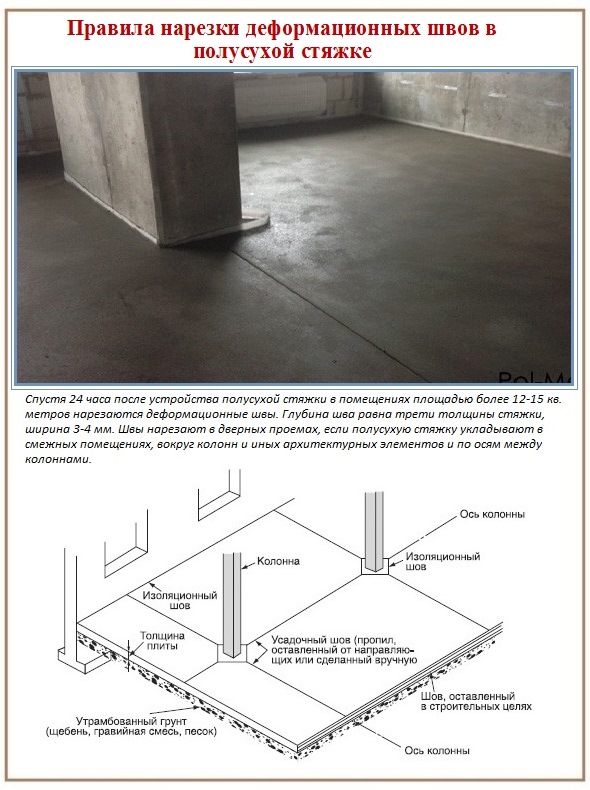

нарезка швов должна выполняться либо после завершения заливки, либо позднее, когда стяжка получит необходимую прочность. При создании швов по влажному составу работы можно начинать через 4 – 12 часов после окончания заливки. Проведение работ может быть отложено на сутки, но не более. При полном высыхании стяжки нарезка швов в бетоне – технология по сухому составу – выполняется как можно раньше, чтобы избежать разрушения краев шва;
первый пробный шов нарезается через несколько часов после заливки, когда бетон начинает затвердевать. Если в процессе работы из стяжки выпадают зерна наполнителя, то бетон еще не готов;
перед началом работ необходимо выполнить разметку поверхности при помощи веревки либо длинной линейки. В толще свежего бетона швы можно делать при помощи резчика, а в сухой стяжке методом пропила;
технология нарезки швов в бетонных полах имеет свои особенности. Так, глубина шва в среднем должна достигать 1/3 – 1⁄4 части от толщины стяжки. Но если нарезка выполняется по свежему покрытию, то показатель может быть уменьшен. Необходимо избегать т-образного пересечения нарезаемых швов, поскольку такое расположение может провоцировать появление непредусмотренных трещин.

Герметизации деформационных швов

Герметизация швов – важный этап работ по обустройству бетонного пола. Это обязательная процедура, поскольку негерметичные пропилы становятся причиной растрескивания бетона и сокращают срок службы напольного покрытия.

Для герметизации могут использоваться следующие типы материалов:

уплотнительный жгут из вспененного полистерола. Остается эластичным даже при отрицательных температурах;
герметизирующие мастики. Наиболее популярный вариант материала. После затвердевания он остается эластичным, а также препятствует проникновению влаги;
гидрошпоники – материал на основе резины, ПВХ либо полиэтилена. Профильные ленты укладываются непосредственно в толще стяжки внутрь шва в период заливки смеси;
деформационные профили. Представляют собой стальные направляющие с прослойкой из морозостойкой резины. Монтаж изделий минимизирует воздействие нагрузок на бетонную стяжку, что предотвращает появление трещин.

Нарезка деформационных швов позволяет получить прочное напольное покрытие, устойчивое ко всем типам механических нагрузок.

Технические требования СНиП

Нарезка деформационных швов не термит отклонений в технологии и строго оговорена в нормативных актах. Требования СНиП следующие:

Деформационные швы располагают перпендикулярно с шагом в 6-12 метров, в зависимости от типа пола и общей площади помещения,
В полах толщиной от 5 см предусматриваются швы продольные и поперечные, при шаге от 3 до 6 метров,
Глубина шва должна быть не менее 1/3 от толщины пола, при этом она не может быть меньше 4 см,
Швы, совпадающие с основными швами здания, выполняются во всю толщину подстилающего слоя,
Для помещений, где возможны значительные перепады температур, деформационный шов должен идти вдоль оси колонн и швов в плитах перекрытий,
Устраивать швы можно через 2 дня после затвердевания основного слоя пола,
Для устройства шва в бетонных полах можно использовать рейки с антиадгезионным составом, которые в дальнейшем будут удалены, а получившаяся штроба загерметизирована или уложен шнур.

как заказать

Либо свяжитесь с нами по телефону

Либо оформите заявку непосредственно

в нашем офисе

Адрес: 109387 г. Москва ул. Ставропольская 84с1 офис 19

Время работы: пн-пт 9.00-18.00

Виды компенсационных борозд в полу

При заливке пола из бетона устраивают такие варианты деформационных швов:

Зазор температур в бетоне предохраняет результаты действия температурных перепадов. Расстояние между швами рассчитывают если исходить из материала стен и средней зимней температуры в месте проведения стоительных работ.
Осадочный — предохраняет осадочные трещины, которые могут возникать при разности нагрузки на грунт под всевозможными частями строения. Разница грунтовой осадки появляется при отличие этажности индивидуальных частей дома или различной структуре оснований. Часто необходимо выполнение разных видов деформационных борозд. При возможности их соединяют. Получаются температурно-осадочные щели.
Антисейсмический — используют во время строительства строений в районах с очень высокой сейсмической активностью (там, где большая вероятность землетрясений). Такой шов делит здание на отсеки. По линии сейсмической борозды возводят двойные стены или двойные ряды несущих стоек.
Усадочный — разрез по верхней части плиты из бетона вдоль осей колонн. Ослабляет противодействие поперечному напряжению, помогая прохождению трещин ниже разреза. Напольные участки, ограниченные зазорами для усадки, должны содержать форму квадрата.

Виды компенсационных борозд в полу

Изоляционный — служит для устранения передачи деформации на стяжку через фундамент, стены в местах стыка с ними. Выполняют параллельно стенам, если есть наличие колонн — вокруг них. Борозда вокруг колонны обязана быть круглой или ромбовидной (под угол 45 градусов относительно стенок). Если стяжка соприкасается с основанием, то вдоль него выполняют изоляционный шов.

Изоляционные борозды

Конструкционный — в соединительных местах бетона, залитого в очень разный период времени. Благодаря одному приему залить стяжку можно на маленькой площади. Благодаря этому во время монтажа пола из бетона выполняют инновационные перерывы (в большинстве случаев по окончании рабочей смены). На стыке между старой и новой полосками бетона и появится конструкционный просвет. Расстояние между такими линиями составляет не меньше 1,5 м. Форма борозды — по принципу «шип-паз». Чтобы это сделать применяют специализированные перегородки из бруса, образовывающие пазы на срезе стяжки.

Конструкционные швы «шип-паз»

Деформационные швы в бетоне: виды, когда нужны, как и чем сделать

Многие знают, что бетонные покрытия имеют свойство расширяться во время высоких температур и повышенной влажности, а также сжиматься, когда данные параметры снижаются. Из всего этого следует, что если бетонные сооружения не смогут расширяться и сжиматься, образующееся напряжение пагубно на них отразится.

В связи с этим очень важно знать, что представляет собой деформационный шов в бетоне и почему он так необходим. Именно об этом и будет рассказано в данной статье строительного журнала

Деформационные швы в бетоне: виды, когда нужны, как сделать

Когда создаются монолитные полы из бетона, деформационные швы должны быть обязательно

Важно чтобы он смог противостоять перепадам температур и усадке. Всё это имеет большое значение при организации теплого пола

Также, деформационный шов в бетоне необходим в таких случаях:

когда стяжка имеет площадь более 40 м;
бетонный пол обладает сложной конфигурацией;
одна из сторон помещения свыше 8 м;
деформационный шов обязателен по периметру стен;
рядом с проёмами дверей;
в местах с высокой температурой пола и в участках соединения сооружений.

Деформационные швы в бетоне: виды, когда нужны, как и чем сделать

Благодаря деформационным швам, конструкции становятся защищёнными от усадки, изменений температур, ползучести бетона, колебаний параметров влажности, а также химических реакций.

Виды деформационных швов

Деформационные швы в бетоне бывают:

изоляционные;
усадочные;
конструктивные.

Первый тип деформационного шва создаётся в бетонных сооружениях с целью исключить деформацию от архитектурных конструкций непосредственно на стяжку пола. Располагаются изоляционные швы вдоль стен, по периметру фундамента и вокруг имеющихся колонн.

Деформационные швы в бетоне: виды, когда нужны, как и чем сделать

Сделать деформационные швы в бетоне достаточно просто. Нужно уложить изоляционный материал в специально отведенных на это местах до того, как будет заливаться раствор из бетона.

Бетонная стяжка высыхает неравномерно, в результате появляется напряжение и как результат возникновение трещин. Избежать этого можно, если нарезать усадочные швы. Они размещаются по осям колонн, после чего производится стыковка с углами аналогичных элементов, уложенных по периметру колонн.

Как и чем сделать деформационный шов в стяжке пола

Выполнять нарезку деформационных швов нужно на глубину 1/3 стяжки. Делается она после финишной обработки пола. Для этих целей используется швонарезчик, имеющий функцию орошения режущего диска. Можно воспользоваться и другим способом. В данном случае применяются рейки требуемой величины, когда бетонный раствор ещё пластичен.

Деформационные швы в бетоне: виды, когда нужны, как и чем сделать

Конструктивные швы создаются в бетоне, когда один из этапов работы завершается

Важно чтобы форма торца обладала соединением шип-паз. Для этого используются рейки, расположенные поперёк продольной линии

Предварительно их стоит с одной из сторон покрыть битумом.

Немаловажно знать, что конструктивный шов ещё считается и усадочным

Герметизация деформационных швов

Если бетонное покрытие создаётся в помещении с повышенной влажностью, следует обязательно произвести герметизацию швов. В противном варианте покрытие начнёт портиться.

Деформационные швы в бетоне: виды, когда нужны, как и чем сделать

Герметик подбирается исходя из предполагаемых нагрузок и условий эксплуатации бетонного пола. В большинстве случаев деформационные швы герметизируются при помощи мастики, силикона, термореактопласты, а также битума либо бутилкаучука.

Герметизация швов

Чтобы облегчить уборку и поддержать края шва при транспортных нагрузках, нарезанные швы необходимо загерметизировать. Герметизация позволяет защитить их от проникновения воды и агрессивных сред, а также от засорения. Тип герметика зависит от нагрузок и условий эксплуатации. Например, на пищевых предприятиях требуется, чтобы полы можно было легко мыть и они выдерживали бы движение тяжелых грузовиков. Герметики для таких полов должны быть достаточно твердыми, чтобы предотвращать скалывание краев шва, и достаточно эластичными, чтобы выдержать усадочные и температурные колебания шва.

В промышленных полах с высокой транспортной нагрузкой швы должны быть заполнены соответствующим материалом, который обеспечит поддержку шва и выдержит высокие нагрузки. Материал наносят не менее чем через 28 суток после укладки стяжки. Эластомерные (гибкие) герметики применяют лишь там, где шов не будет подвергаться нагрузкам от колес техники.

Они наносятся быстро и могут выдерживать большие подвижки при открытии-закрытии шва. Перед герметизацией шов следует очистить от пыли и мусора, продувая его сжатым воздухом, очищая механической щеткой или пескоструйным аппаратом. Применяя для этого компрессор, надо убедиться, что он не оставляет масляную пленку в шве.

По нашему мнению, большинство складских и производственных помещений, логистических комплексов, паркингов, автосервисов, торговых центров и т. д. являются объектами, где полы подвержены нагрузкам умеренной интенсивности. Тем не менее и там бетонные полы постепенно разрушаются. Чтобы получить прочный бетонный пол, устойчивый к транспортным, пешеходным и другим нагрузкам, перепадам температуры, коррозии и другим воздействиям, необходимо применять материалы соответствующего качества, четко выполнять все технологические операции при устройстве полов, правильно нарезать деформационные швы и осуществлять последующий уход за полами.
