Дымоход в гараже через стену: материалы и инструменты, устройство и монтаж

Как провести дымоход через крышу

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Существует два варианта монтажа дымохода через отверстие в потолке:

В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

Вывод дымохода через крышу — самая сложная часть монтажа

Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их

Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см

Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться

Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Статья по теме: Теплица с открывающейся крышей своими руками

Способы прокладки труб и варианты выхода дымохода

Принципиальная схема сооружения газохода для буржуйки сможет быть выполнена по одному из 3-х вариантов, отличающихся по зоне месторасположения газохода и его точки вывода из гаража наружу.

Способы прокладки труб и варианты выхода дымохода

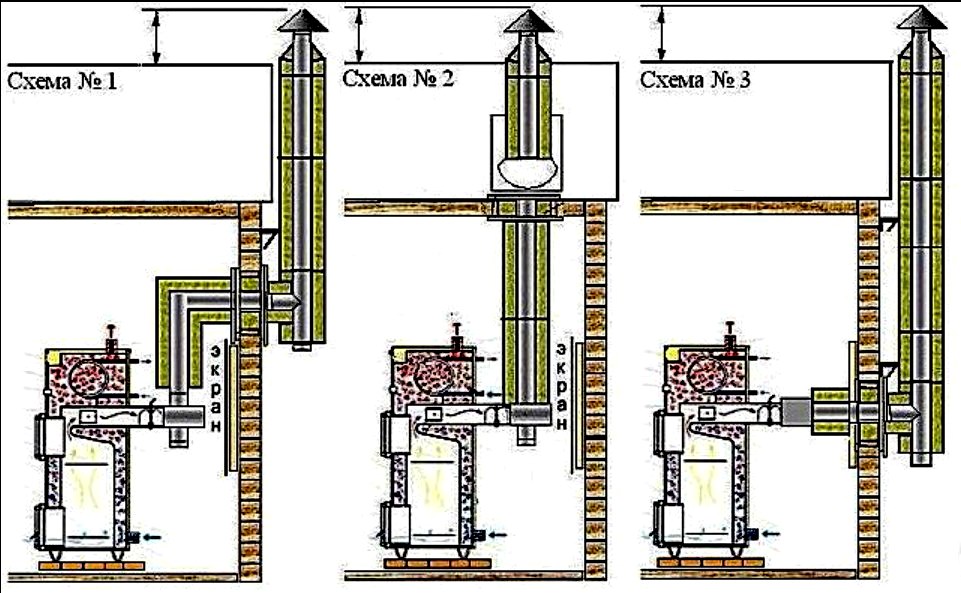

Базисные схемы расположения правильного дымохода:

Дымоотвод будет выводиться в атмосферу через стену на положении 210-255 мм от потолочного покрытия. Это сегодня — оптимальная и действенная норма, поскольку часть дымоотводящейтрубы, проходящей через гараж, несомненно будет выполнять роль “аккумуляционной батареи”, мощного теплового устройства, тепло которого вливается в общий баланс подогрева гаража. Поэтому для создания и поддержания необходимой температуры окружающего воздуха потребуется расходовать меньше твердого топлива.
Второй метод очень редко используют для обогрева автогаражей либо СТО, поскольку устройство его довольно трудоемкое во время выполнения монтажных операций. В данном варианте дымоотвод проходит сквозь все комнаты, не входя в отверстие в стенке, а подымается к потолочному своду и вводится в атмосферу через крышу здания. Устройство довольно эффективно для подогрева гаражного помещения, но для вывода дымовых газов потребуется проделать целый ряд мероприятий, чтобы предохранить от перегрева абсолютно все пожароопасные строительные материалы, которые находятся в зоне пересечения с трубой.
Третий способ сооружения — наименее качественный по теплопередаче, но обладает гораздо большей пожароусточивостью. В таком варианте дымоход практически сразу выводят на двор и фиксируют вертикально впродольнаружной стенки гаража. При этом, тепловая энергия для подогрева строения будет распространяться только от самой плиты. Труба, даже при высококачественной изоляции, станет стремительно выхолаживаться и забирать от печки дополнительную энергию, увеличивая потери в окружающую среду, а следовательно, для разогрева объекта и сохранении требуемой температуры воздуха понадобится большее количество твердого топлива.

Наиболее часто в ситуациях автогаражей либо СТО избирают первый, пореже — третий, и очень редко — второй способ.

Основные правила установки пошагово своими руками

Крепить дымоходною трубу на стену или проводить ее через крышу рекомендуется при помощи специалистов. Вся процедура имеет множество нюансов, поэтому всегда есть риск сделать работу некачественно.

Если же человек собирается провести работу самостоятельно необходимо строго выполнять все предписанные правила по монтажу конструкции.

Заниматься монтажом должны профессионалы

Через стену

Данный метод отлично подходит кирпичным зданиям или строениям из пеноблоков.

Как закрепить трубу дымохода к стене на расстоянии:

Проделать отверстие в стене диаметром немного большим чем у трубы.
Продев горизонтально трубу, необходимо соединить его с отопительной конструкцией, что находится внутри помещения.
Стыки по всей конструкции нужно стянуть обжимными хомутами. Многие профессионалы рекомендуют герметизировать стыковые участки силикатным герметиком, который может выдержать температуру в 800 градусов и выше.
Сразу же рекомендуется провести монтаж тройника, по которому будет стекать вода от пара.
В самом конце необходимо провести крепление заглушки и емкости для конденсата.

При близком и низком расположении дымохода от стен деревянного дома, есть вероятность возникновения пожара

Труба отопления не должна находиться слишком близко к стене фасада, в особенности каркасного, то есть деревянного дома. В этом случае возникает большая вероятность возникновения пожара.

Также стоит обратить внимание на высоту дымохода, его конец должен находиться выше над поверхностью крыши не менее чем на 80 см. Отверстие в стене не нужно ничем утеплять, иначе из-за высокой температуры материал начнет плавится.

Отверстие в стене не нужно ничем утеплять, иначе из-за высокой температуры материал начнет плавится.

Через крышу

Самыми популярными и часто используемыми среди населения являются стальные дымоходы с внутренней теплоизоляцией. Востребованными также остаются кирпичные конструкции.

Пошаговые этапы того, как правильно сделать дымоход через крышу частного дома:

Сделать точные замеры габаритов дымоходной конструкции. Затем вырезать в потолке и крыше отверстие по соответствующей площади.
Вставить в дыру специальный металлический короб так, чтобы он надежно и прямо зафиксировался с краями выреза на чердаке.
Вставить трубу в этот стальной короб, вывести ее над кровлей и крепко прикрепить к стене. Для этого надежней всего закреплять его с помощью саморезов.
Оставшиеся щели и отверстия тщательно заполнить жаростойким герметичным средством.
В полости короба останется много свободного объема, который необходимо заполнить утеплителем. Слой используемого материла должен слегка выступать за стальные края короба.

В частном доме нельзя использовать в качестве утеплителя асбест, его выделения опасны для здоровья людей. Лучше отдать предпочтение пеноизолу или минеральной вате.

Дымоотводная система должна проводиться по всем правилам

Современным людям необходимы уют и тепло, особенно после длительного рабочего дня и нахождения в условиях промозглой и холодной погоды. Ни один современный дом не может существовать без качественной системы отопления. При ее создании необходимо строго придерживаться определенных правил.

Дымоход является самым уязвимым и важным местом всей конструкции, а при неправильном создании быстро приходит в негодность. Необходимо помнить, что качество готовой дымоотводной системы зависит не от выбранного типа отопления, а следования правилам.

Как сделать дымоход в гараже через стену

Необходимо предусмотреть способы противопожарной защиты печи и дымохода

Сложность сооружения дымохода через стенку зависит от особенностей строительного материала, из которого изготовлен гараж, размещения буржуйки. К работе нужно подготовиться. Следует сделать замеры диаметра и общей длины. Первый параметр должен быть больше объема камеры сгорания минимум в 2 раза. В противном случае тяга будет недостаточная.

Нужно определить количество деталей для соединения. Чтобы конденсат не ухудшал вывод дыма, предусматривается способ его удаления. С этой целью устанавливается тройник. Труба дымохода должна подниматься над шифером и коньком крыши на 1,5 м.

Отверстие для проходного стакана подготавливается заранее. Тут нужно обеспечить пожарную безопасность контактирующих с трубой строительных материалов. Для этого применяются жаропрочные материалы.

Сборка дымохода

Для обустройства вытяжки все детали нужно выложить в заданной последовательности. Это поможет сложить конструкцию правильно. Если для работы используется лист нержавеющей стали, требуется ножницы, трубогиб, молоток.

Монтаж всех составляющих

Соединение частей металлических труб лучше производить с помощью сварки

Стенку за дымоходом нужно облицевать жаропрочным материалом. Если труба будет выводиться через деревянную стену, она ставится в жаростойкий короб, который заполняется стекловатой или керамзитом мелкой фракции.

Проходной узел фиксируется не только с внешней, но и с внутренней стороны. Далее патрубок буржуйки соединяется с нижней частью дымоходной трубы. Для этого применяется термостойкий уплотнитель и специальный хомут. Так как выходное отверстие находится в стене, следующий элемент, который устанавливается, – колено, имеющее нужный угол.

После того как патрубок выведен на улицу, на него надевается элемент, задающий дымоходу вертикальное положение. Внешняя часть утепляется, на саму трубу надевается защитный гриб. В местах сгиба устанавливаются дверцы для ревизии и чистки конструкции.

Что такое сэндвич труба и какие они могут быть

Сэндвич трубу назвали так за ее многослойность: существует два металлического слоя, между которыми находится теплоизолятор. Подобное строение решает очень много проблем, которые были характерны обычному дымоотводу из трубы из металла. Самое первое, слой утепления не дает возможность наружному металическому кожуху прогреваться до критических температур, от трубы не идет жёсткое излучение. В помещении делаются более хорошие условия. Второе, тот же теплоизолятор существенно уменьшает кол-во конденсата, который возникает при выводе трубы на улицу. Третье, так как внешний кожух имеет уже не такую большую температуру, легче делать проход дымовой трубы через крышу или стенку.

Сэндвич-труба — это два железных цилиндра, пространство между которыми заполнено теплоизолятором

Из какого материала выполняют

Сэндвич трубы производят из оцинкованной или нержавейки. Цинковые сэндвич трубы для дымоотводов используются нечасто. Разве что для отвода продуктов згорания маломощного навесного газового котла или газовой водогрейной колонки. Могут применяться для теплоизолированной вентиляции. Для более значительных радиаторов они негодны — при больших температурах цинк выцветает, сталь быстро ржавеет, дымотвод приходит в непригодность.

Сэндвич трубы для высокотемпературных газов дыма делают из нержавейки. Причем нержавеющая сталь применяется различных марок — от сплавов с малым содержанием легирующих металлов, до высоколегированной огнеупорной. Различной может быть и толщина металла — от 0,5 до 1 мм, и также толщина теплоизолятора — 30 мм, 50 мм и 100 мм. Ясно, что различной будет область использования, да и цена тоже.

Ключевые марки стали, которые используются при изготовлении сэндвич труб для дымоотводов, их назначение и ключевые характеристики сведены в таблицу.

Как ясно из таблицы, разнообразные марки нержавейки имеют различное предназначение. Довольно не дорогие сплавы применяются для наружного кожуха, более термоустойчивые и не дешёвые — для внутреннего. Это нужно с целью удешевления продукции, да и не требуется большая устойчивость к температурам с наружной стороны дымоотвода. Есть еще довольно недорогие варианты — наружный кожух производят из стали оцинкованной. Снаружи данные изделия проигруют нержавеющим, но служат хорошо (при нормальном утеплитель и его толщине).

Теплоизолятор и его толщина

Между 2-мя слоями металла находится теплоизолятор. Практически всегда это базальтовая вата. Толщина теплоизолятора бывает от 30 до 100 мм:

При утеплении в 30 мм толщиной температура газов дыма не должна быть больше 250°C. Такие температуры предоставляют только котлы газовые маленькой и средней мощности.
Теплоизоляционный слой в 50 мм дает возможность держать температуры до 400°C. Область использования — любые газовые и котлы на жидком топливе, дровяные, при условиях вывода дымоотвода на улицу (через стенку).
Слой базальтовой ваты в 100 мм дает возможность держать нагрев до 850°C. Такой металлический утепленный дымоход можно установить на котел на твердом топливе разного типа, в каминах и очагах.

Помимо толщины теплоизолятора, нужно смотреть и на его марку, а точнее — на диапазон температуры, в котором он будет работать. Далеко не каждая базальтовая вата может выдерживать нагрев до 850°C, а лишь немногие специализированные марки. Если вам необходим дымотвод для котла на твердом топливе, придется так же и термическая устойчивость теплоизолятора предусматривать.

Комплект компонентов, из которых собирают сэндвич-дымоход любой комбинации

Соединительные типы

Соединяться между собой детали сэндвич дымоотвода могут двумя вариантами: раструбами и волнистыми краями. Раструбное соединение подразумевает наличие с одной стороны немного более широкой фаски. При подобном выполнении достигается большая степень герметичности дымоотвода. Этот вид сэндвич труб прекрасно подойдет для газовых водогреев, где главное не позволить утечки. Есть и минус: процесс установки просит большой точности.

Волнистый край сэндвича позволяет собирать дымотвод без проблем. Минус подобного решения — для оснащения герметичности требуется большое количество высокотемпературного герметика, а стоит он немало.

Специфики сэндвич-труб для дымоотводов

Еще необходимо обращать свое внимание на продольный шов. Он может быть сварным или фальцевым

Если шов сварной, он обязан быть выполнен в аргоновой защитной обстановке (чтобы не выгорали легированные металлы). Конкретно такой соединительный тип нужен для котлов работающих на твёрдом топливе, банных каминов и печей. Для абсолютно всех других можно применять и фальцевое соединение.

Как устроен дымоход

Сама по себе конструкция дымохода представляет из себя трубы, которые с одной стороны подключены к печи, после чего выведены наружу. Также имеется ряд конструктивных нюансов, по отношению к характеристикам и методам прокладки труб и окончательной установки.

Принцип работы

В процессе сгорания дым уходя сквозь топку по дымоходу в верх образует тягу, так называемая зона низкого давления, в которую воздух поступает из зоны высокого давления. Воздух затягивается в топку для хорошего горения топлива, а образовавшийся дым выходит сквозь дымоход.

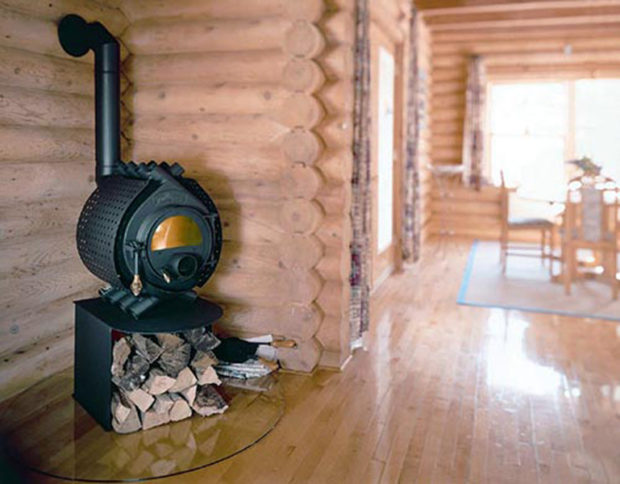

Дымоход для буржуйки.

Стойки

Сами по себе, конструкционные стойки необходимы для поддержания дымохода и труб с горизонтальным подключением к отопительному элементу. Во-первых, стойка необходима для хорошей опоры на фундамент тяжёлых и больших дымоходов с основным или отдалённым расположением от стены. Стойки можно применять как при внутренних, так и при наружных конструкционных необходимостях.

Штатив регулируется на определенные высоты болтовыми соединениями. Спектр регулирования высот от 450 до 800 мм. В основании опоры присутствуют три отверстия, которые предназначены для крепления конструкции к полу при помощи шурупов.

Виды и конструкции

Принципиальный метод сооружения дымохода для буржуйки может быть осуществлена по одному из трех вариаций, которые отличаются по расположению газохода и точки вывода наружу.

Отвод будет выводиться через стену на положении 20-25 см от потолка. На сегодняшний день это самая наилучшая и действенная норма, потому что труба, которая проходит сквозь гараж будет выполнять роль батареи. Поэтому для создания и обслуживания нужной температуры в помещении понадобится тратить меньше твердого топлива.

В данной вариации дымопровод проходит через все помещение, и без отверстия в стене подымается к потолку и выходит в атмосферу сквозь кровлю. Такая установка труб дымохода эффективна для обогрева гаража, но для вывода дымовых газов понадобится сделать определенные мероприятия, дабы обезопасить от перегрева пожароопасные строй материалы, которые пересекаются с трубой. Такой способ реже применяют для прогрева гаражей, поскольку установка его очень трудоемкая по времени необходимых монтажных операций.

Третий метод является менее качественным по теплопередаче, но обладает намного большей устойчивостью к пожарам. В такой вариации дымоход сразу же выводят на улицу и вертикальной фиксацией. При этом, тепло для подогрева гаража будет исходить лишь от буржуйки. Труба, даже при наличии идеальной изоляции, станет быстро охлаждаться и забирать от печки лишнюю энергию, что приведет за собой увеличение потерь в среду, а для разогрева гаража и поддержании необходимой температуры окружающей среды понадобится огромное количество топлива.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.

Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.

К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.

Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.

Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.

Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.

Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Функциональность и особенности конструкции

Итак, как же вывести дымоход через стену, какие особенности нужно знать и на что обращать внимание в первую очередь? Учитывайте не только проход через стену, но и выход дымохода наверх. То есть оптимальная высота для любого типа конструкции дымохода должна соответствовать 5 — 10 метрам

Использование канала меньшего размера в стопроцентной гарантии дает плохую тягу, и соответственно проблемы с дымоотделением. Кстати, слишком завышать высоту канала то же не рекомендуется, выше 10 метров уже будет сопровождаться избыточным горением и высоким потреблением топлива.

Учитывая, что со временем использования, вам обязательно понадобиться чистить канал от сажи, то зачастую выбирают именно круглые трубы из керамзита или металла

Да и монтаж такого рода конструкций намного легче, тем более, если брать во внимание современные предложения, как двух канальная или двухслойная труба. Представляющая уже готовую конструкцию, не требующую утепления и дополнительной герметизации

Такой тип конструкции доказал свою практичность и оптимальность, в ней не образовывается конденсат и негативные отложения. К тому же внешние стенки не нагреваются до запредельной температуры, поэтому выдерживается достаточно серьезная противопожарная обстановка.

Уход за дымоходом печи буржуйки

Особенности ухода за дымоходом подразумевают регулярную проверку швов, стыков, обращайте внимание на появление трещин, прогоревших участков и тому подобное. Проводить чистку требуется ежеквартально, но не реже одного раз в год

Простой уход поможет продлить срок службы вашего канала.

Прочистка таких дымоходов выполняется с помощью сжигания специальных «брикетов». Учитывайте, что газ, появившийся в процессе горения достаточно едкий и вредный для человека, но он способен очистить трубы от гари и сажи.

При должном подходе к возведению трубы дымоотведения буржуйки, можно добиться высокой работы самой печи. Уделяйте огромное значение противопожарной безопасности – это залог вашей жизни и здоровья. По своему функционалу, буржуйка ничем не отличается от других источников тепла, поэтому к ней применимы общепринятые нормы и правила.

Расчёт основных параметров дымохода

До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива

Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.

Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м

Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.

Соблюдение расстояния не менее 1 м от буржуйки до изгиба трубы обеспечит нормальный отвод дыма

По результатам выполненных расчётов легко составить схему подключения или эскиз с указанием размеров труб.

Составленная схема поможет рассчитать потребность в материалах и самостоятельно собрать дымоход

Стена

Немаловажным моментом, который оказывает существенное влияние на устройство внешнего дымохода, считается и то, из какого материала изготовлено Ваше строение. Если дом или баня выложены из кирпича (и любых других огнеупорных материалов), то вывод и крепление внешней трубы осуществляется по простейшей схеме, основные принципы которой описаны выше.

Если же Вы задумались о том, как вывести дымоход через деревянную стену, то здесь стоит обратить внимание на некоторые существенные детали. Во-первых, нужно сразу рассчитать диаметр отверстия так, чтобы основная труба находилась на расстоянии не менее 450 мм до стены

Этапы монтажа внешнего дымохода через стену

При этом лучше всего использовать сэндвич трубы, которые значительно повышают пожаробезопасность за счёт собственного негорючего утеплителя, расположенного между контурами.

Далее обязательно следует заполнить пространство между трубой и деревянной стеной негорючим материалом. Чаще всего для этих целей применяются асбест или кирпич.

Во-вторых, необходимо подобрать такие элементы крепления внешней трубы, чтобы она располагалась на расстоянии от стены минимум в 100 мм. (Это опять же значительно увеличит пожаробезопасность строения).

В-третьих, установка искрогасителей ОБЯЗАТЕЛЬНА!!!!

Ну и наконец, стоит предусмотреть наличие заслонки (шибера), которая позволит закрывать трубу в то время, когда она не используется.

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

На этом я закончу свой небольшой обзор. Надеюсь, что данная информация поможет избежать ошибок при самостоятельном изготовлении внешнего дымоотвода. С радостью отвечу на все Ваши вопросы, выслушаю пожелания и критику (это всегда полезно).

Тепла и мира Вашему дому, а котлу и камину — безупречной работы. И не забудьте порекомендовать статью друзьям, вдруг кому пригодиться… До встречи, пока!

Цитата мудрости: Ничто так не учит, как осознание своей ошибки. Это одно из главных средств самовоспитания.

Этапы монтажа через стену

Достаточно простая процедура, но требующая соблюдения нескольких важных правил. Желательно иметь одного или двух людей в напарники, так как самостоятельно такая процедура дается очень тяжело.

Этапы монтажа через стену:

Работы начинаются от отопительного устройства – для начала соединяем трубу и котел, после чего уже занимается монтажом конструкции.
Первым делом чертим разметку, после чего занимаемся проделыванием отверстия с нужным диаметром под проходной патрубок.
Теперь нужно установить патрубок, его расположение должно соответствовать сделанному ранее проему с последующей изоляцией его огнеупорным утеплителем (например, фольгированной минеральной ватой).
Теперь стыкуем дымовую трубу с отопительным котлом. Необходимо соединить трехсекционное колено с тройником, используя переходной элемент.
Остается лишь закрепить газоотводящую трубу на стене, соблюдая промежуток между элементами не более чем в два метра.

Простая организация дымоотвода для буржуйки

Без предшествующего опыта вывести трубу может не удастся, поэтому нужно все переделывать снова (обязательно, нельзя оставлять все таким, каким оно быть не должно – это опасно!).

Стена

В-третьих, установка искрогасителей ОБЯЗАТЕЛЬНА.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

пожаробезопасности;
теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Вывод дымохода через крышу

Схема вывода дымохода печи для гаража через перекрытие/крышу:

Как и в случае монтажа дымохода через стену, при монтаже через потолок сначала делается предварительная сборка, с целью точно обозначить будущий проход через крышу. Как выполнено монтажное отверстие, устанавливается стальная проходка через крышу.

Далее в такой же последовательности происходит сборка трубы и закладка негорючим материалом прохода через крышу. Проход дымохода через крышу требует надёжной гидроизоляции, чтобы в будущем не столкнуться протечками. Следует, как и в первом варианте защитить трубу от попадания в неё влаги, и утеплить наружную часть трубы, для меньшего образования конденсата.
