Фундамент из камня своими руками

Как сделать фундамент из камня своими руками – технологические нюансы

Независимо от выбранного метода укладки бута, каменный фундамент сооружается в предварительно подготовленном приямке, в котором будет устанавливаться опалубка. До установки опалубки в приямке формируют щебеночно-песчаную подушку, которую следует тщательно утрамбовать. Необходимость установки опалубочной конструкции связана с особенностями почвы:

на стабильных грунтах сооружение фундаментной основы может осуществляться в траншее;
основание на песчаной почве, супеси или слабом грунте требует установки щитовой опалубки.

Важно правильно выполнить разметку, подготовить площадку и выкопать приямок необходимых размеров. Необходимо учесть следующие моменты:

при выполнении разметки следует руководствоваться требованиями предварительно разработанного проекта;
строительную площадку необходимо спланировать и тщательно очистить от растительности и мусора;
правильность разметки проверяется по разнице диагоналей, она не должна превышать 2-3 см;

Как сделать бутовый фундамент (фундамент из бута) своими руками

При укладке бутового фундамента своими руками следует заранее подумать обо всех коммуникациях современного дома: водопроводные и канализационные трубы, заземление, провода сигнализации и домофона и т.д. Под все эти вещи необходимо сразу оставлять отверстия — закладывать трубы или деревянные кругляки, которые легко сверлятся; либо наполненные водой пластиковые баклажки, также легко удаляющиеся впоследствии. Из последних, после затвердения фундамента, воду нужно слить. Армирование каменного фундамента придает ему большую прочность и надежность. Арматурный каркас может быть прокрашен грунтовочной масляной краской. Вяжется арматура миллиметровой вязальной (упаковочной) проволокой с помощью крючков-воротков.

Если цоколь над фундаментом с бутовым камнем планируется делать из блокового камня или кирпича, то высота всего фундамента должна быть одинаковой — в горизонте, который называется «нулевым циклом». Затем на фундамент кладется гидроизоляционный слой в виде рубероида. Второй гидроизоляционный слой кладется на возведенный цоколь. Полиэтиленовую пленку с бровки траншеи нужно завести на 5 см под рубероид первого гидроизоляционного слоя (обрезав лишнее).

Сборно-ленточное основание

Базис строительного объекта собирается из готовых блоков. Преимуществом сборного ленточного фундамента является быстрота монтирования, отсутствие необходимости сооружать опалубку, укладывать арматуру, выжидать несколько дней пока бетон наберёт определённую прочность.

Предпочтение ленточному фундаменту отдаётся в следующих случаях:

Предполагается для возведения наружных стен использовать тяжёлый материал: бетон, кирпич, камень.
Наличие цокольного этажа или подвального помещения.
Применение плит перекрытий большого веса.
Проект, где совмещены гараж и здание дома.
Повышенное требование к утеплению напольного покрытия.

Узлы сборного ленточного фундамента делают на предприятиях и соответствуют техническим характеристикам:

Пропорциональное соотношение блоков: длина, ширина, высота.
Строгое соблюдение пропорций составляющих бетона.
Качественное армирование.
Соблюдение технологий вибропрессования.
Условия остывания бетона.

Фундаментальные блоки изготавливают нескольких марок:

ФБС – монолитные блоки;
ФБВ – монолитные блоки с пазом;
ФБП – пустотелые фундаментальные блоки.

Недостатками этого вида фундамента являются: земляные работы, уменьшение надёжности за счёт наличия швов между блоками, ограничение в использовании из-за определённых стандартов блоков.

Как сделать бутовый или бутобетонный фундамент

При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.

Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.

Как сделать бутовый фундамент своими руками?

Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.

На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.

В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.

Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.

Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.

Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.

Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.

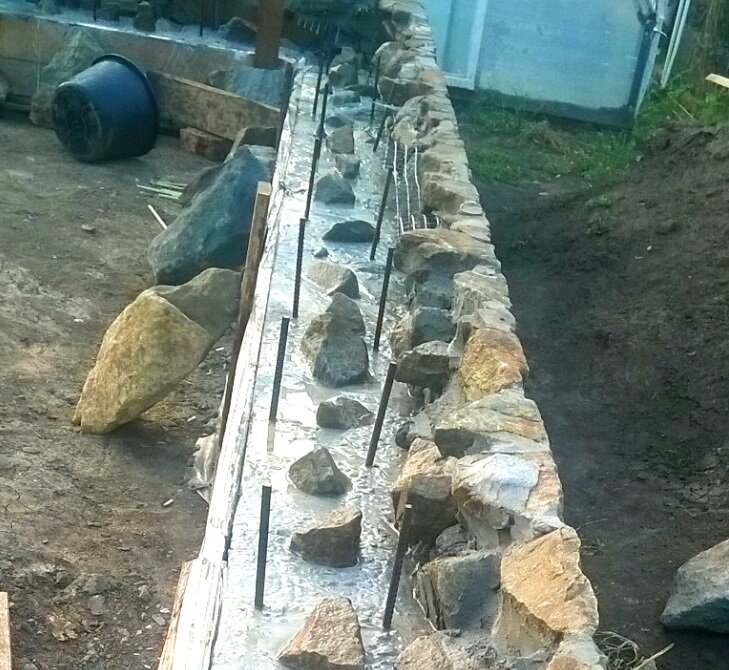

Устройство бутобетонного фундамента

Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.

Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.

Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:

Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.

Особенности строительства бутового фундамента

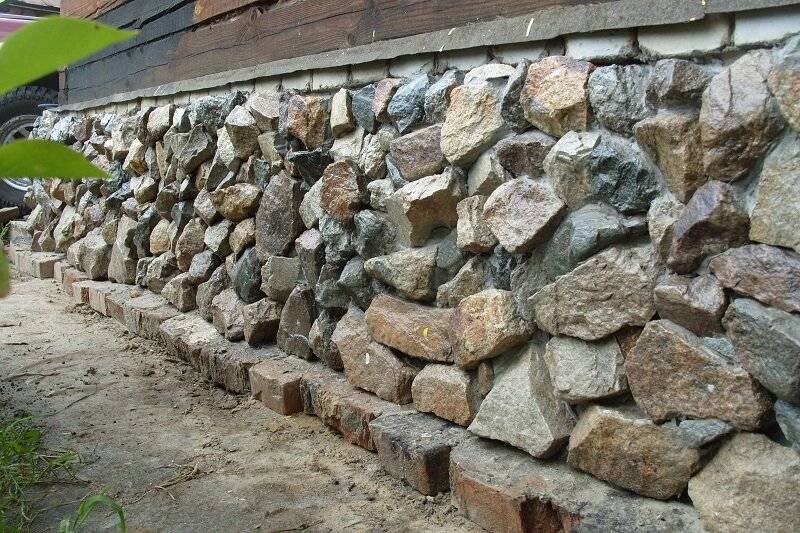

Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.

Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.

Цифрами обозначены: 1 — изоляция, 2 — бутовый камень, 3 — кирпичная кладка .

Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.

Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.

Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.

Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных. Они изготавливаются из различных материалов, поэтому не составит Читать.

Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.

Выбираем подходящие виды кирпича

Лучше всего подходит красный обожженный полнотелый (керамический). Если речь идет о возведение печи, то шамотный (огнеупорный).

Фото: возведение цоколя из кирпича

Чаще всего берут именно эти типы сырья, потому что они:

имеют глиняную основу;
устойчивы к воздействию влаги;
долговечны;
прочны.

Явных недостатков у них нет.

Для облицовки фасада подойдет клинкер. Он устойчив к любым проявлениям внешней среды, служит десятилетия, но и цена на него довольно высокая.

Белый силикатный кирпич стоит применять исключительно для отделки цоколя зданий из блока, дерева. Несмотря на прочность, он имеет высокую гигроскопичность, низкий уровень морозостойкости. Так же обстоит ситуация и с красным пустотелым.

Если выполнить кладку основания из силиката, то под действием влаги уже через несколько лет отдельные участки начнут давать трещины.

Необходимые инструменты:

молоток;
уровень;
отвес;
трамбовка;
молоток-кирка;
зубило;
кувалда;
измерительная лента;
совковая и штыковая лопата.

Первый этап работы состоит в подготовке территории.

Поверхность расчищается от мусора и растительности.
Далее проводится разметка согласно размерам основания строящегося здания. По этой разметке заготавливаются траншеи для укладки камня. Их глубина должна составлять не менее 80 см, ширина не менее 70 см. Глубина укладочных траншей напрямую зависит от степени промерзания грунта в холодное время года.
Устанавливается опалубка.
На дно траншей засыпается песок небольшим, около 15 см, слоем. Далее проводится заливка водой и утрамбовка. После засыпается гравий или мелкий щебень.

Укладка камня

Перед началом работ по укладке каменного основания дома необходимо подготовить бетонный или цементный раствор. В среднем на 1 часть камней расходуется 1 часть укладочного раствора. Цементный состав готовится по следующим пропорциям: на 1 кг цемента берется 3 кг песка, смесь разбавляется водой до получения текучей массы. Раствор не должен быть густым, так как в этом случае не удастся заполнить им пустоты и зазоры между каменными элементами.

Бетонный раствор готовится согласно приложенной производителем инструкции. Для удобства укладки каменных элементов следует натянуть направляющую ленту или нити по периметру стенок опалубки. Фундаментный камень предварительно необходимо вымочить в воде не менее часа.

Необходимо соблюдать правила кладки для возведения прочного фундамента.

Первый ряд основания выкладывается из наиболее крупных камней. Элементы следует подбирать таким образом, чтобы между ними практически не оставалось свободного пространства. Пустоты заполняются подготовленным кладочным раствором. Перед этим конструкция утрамбовывается путем обстукивания молотком.
Второй слой укладывается таким образом, чтобы швы ниже идущего слоя были перекрыты камнями. Элементы также следует подбирать таким образом, чтобы величина зазоров была минимальной. Это правило неизменно для всей высоты укладываемого каменного фундамента.
В углах каждого последующего ряда следует укладывать камни высотой до 30 см. Они будут играть роль своеобразных «маяков» для контроля единой высоты рядов.
Последний ряд требует очень тщательного подбора камней. Он является финальным и должен быть максимально ровным.

Когда кладка завершена, производится снятие опалубки. После этого зазор между стенкой траншеи и бутовой кладкой засыпается мелким камнем или каменной крошкой. Эта засыпка в дальнейшем послужит хорошей водоотводящей прослойкой.

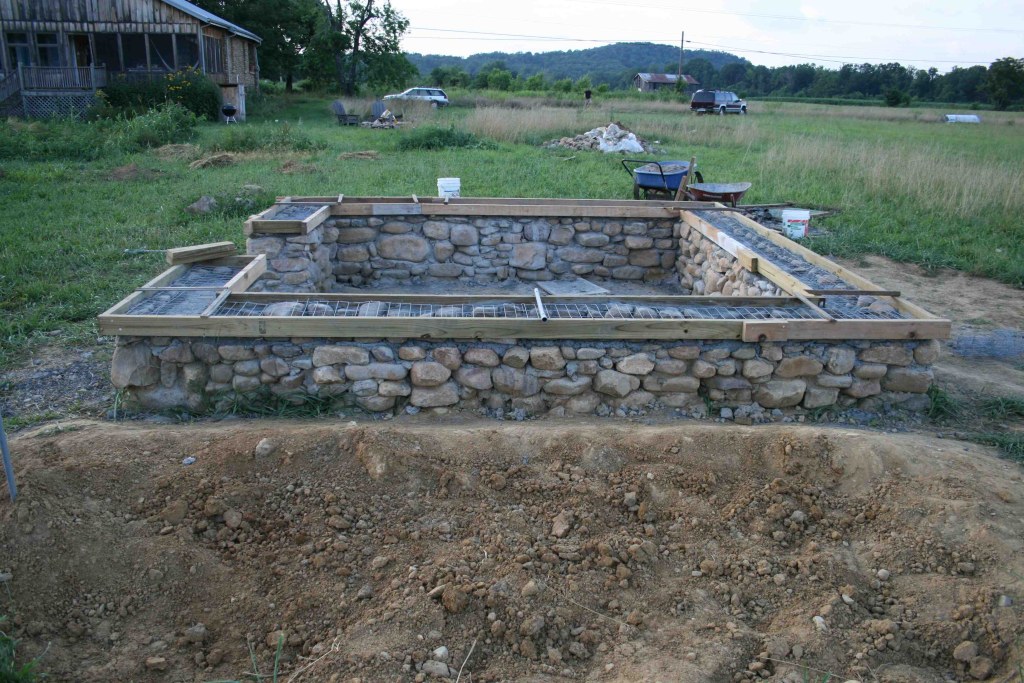

Конструкция защищается армирующим поясом. Он будет удерживать арматуру. Стальные пруты диаметром 10-12 мм укладываются в армирующий пояс с шагом 15-20 см.
Для дополнительного укрепления стальные пруты перевязывают между собой вязальной проволокой.

Этапы строительства мелкозаглубленного фундамента

Шаг 2. Выкапывание траншеи

По периметру размеченной площадки прокопайте траншею нужной глубины (исходя из шага два). Дно траншеи обязательно выровняйте песком, особенно, если планируете сооружать кирпичный фундамент.

Копку траншеи под фундамент обычно делают экскаватором. Учитывая большое количество грунта и земляных работ, лучше один раз потратиться на аренду спецтехники, чем неделю «убить» на это дело (а то и больше).

Что еще следует учесть на данном этапе? Важно все сделать аккуратно, не повредив подходящие подземные коммуникации, не нарушив конструктив стоящих рядом построек и деревьев

Шаг 3. Строим фундамент

Для бетонного фундамента сначала сделайте опалубку из досок, исходя из расчета, что толщина фундамента обязательно должна превышать толщину будущих стен хотя бы на 20 см.

Если грунт рыхлый, либо влажный, то совершенно необходимо на дне траншеи сделать расширение – платформу для опоры. Если вы планируете делать фундамент из камня или кирпича, то уже от самой «подушки» из песка для выполнения кладки используйте раствор цемента.

Не забывайте об армировании фундамента при помощи стальной проволоки. Это придаст фундаменту дополнительную прочность.

Шаг 4. Гидроизоляция

Когда основа фундамента достигнет уровня земли, из двух слоев рубероида сделайте гидроизоляцию. На ней же вы и продолжите кладку. Но постоянно помните о том, что влага может просочиться в фундамент не только сверху, но и с боков.

Чтобы этого избежать, сделайте гидроизоляцию и для подземной части вашего фундамента. Это необходимо сделать перед тем, как засыпать траншею. Самый быстрый (и простой) способ для этого – покрыть ее расплавленным битумом. Либо использовать пленочную гидроизоляцию.

На данном этапе обязательно еще одно действие – выравнивание вашего фундамента с помощью уровня.

Шаг 5. Возведение надземной части фундамента

В нашем случае мы будет выкладывать фундамент из кирпича до предполагаемого уровня пола.

Не забудьте оставить отверстия для вентиляции в надземной части фундамента (лучше – в противоположных стенах). Это предотвратит скопление влаги под полом.

Также необходимо предусмотреть гидроизоляцию всех новых стен при помощи рубероида.

Особенности фундамента из бутобетона

В отличие от обычного бетонного фундамента конструкция из бута выкладывается аналогично блочной, камни не замешивают в растворе. В этом заключается сложность: камни необходимо укладывать, а не насыпать в опалубку, а их специфическая форма требует профессионального подхода. Монтажом бутобетонного фундамента следует заниматься каменщикам, так можно получить ленту максимальной прочности, она будет отличаться долговечностью и надежностью.

В ленту целесообразно включать армирование – даже для небольшого строения дополнительная страховка в виде усиления основания не помешает.

Преимущества фундамента:

сниженная себестоимость конструкции за счет использования бутового камня и битого кирпича (последний зачастую можно раздобыть бесплатно). При строительстве получается сэкономить до 30% по сравнению с возведением классической железобетонной ленты;
долговечность и надежность правильно обустроенной конструкции из бутобетона не уступают другим видам фундаментов;
цоколь из бутобетона смотрится эффектно и не требует дополнительной облицовки, особенно, если для монтажа был использован природный камень. Таким образом можно выставить стенку от основания до стены без переходов;
фундамент подходит для обустройства на любых видах грунтов кроме плывучих;
монтажом может заняться даже непрофессионал, только на это уйдет несколько больше времени, чем у каменщика;
особенность фундамента из бутобетона – он спокойно переносит замораживание и оттаивание, подходит для установки в любых климатических зонах.

Стойкость материала к низким температурам делает бутобетон идеальным материалом для возведения в зимнее время. Неокрепшую конструкцию можно оставлять без защиты, когда она наберет 50% прочности от проектной.

Недостаток конструкции – несмотря на обилие информации о бутобетоне подобрать идеальный состав этого материала непросто даже профессионалу

Важно учитывать характеристики камней, используемых в качестве крупного наполнителя

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

цемента М 300 – М 800,
щебня гранитных пород,
среднефракционного песка,
воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

до 70 см – без продольной арматуры;
от 71 до 90 см – один ряд;
от 91 до 130 см – два ряда;
от 131 до 170 см – три ряда;
от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

Вес всех конструкций дома, включая фундамент.
Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

T — удельная нагрузка от максимального веса строения (см. выше);
k – коэффициент запаса (1,1);
S – площадь подошвы (S = P/T);
R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Гидроизоляция и обсыпка

Какие материалы нужны для гидроизоляции и утепления фундамента дома решают еще на стадии создания проекта. Это зависит от степени влажности, температуры воздуха в самое холодное время года. Качественно выполненная гидроизоляция позволить сохранить и сам фундамент, и стены дома от излишней влажности.

После того как бетон застынет, на его поверхность с помощью битума приклеивают два слоя рубероида, но если бетон заливали в траншею, предварительно выстлав ее гидроизоляционной пленкой, то достаточно завернуть предусмотрительно оставленные края пленки на верхний край фундамента. Такая изоляция крепится склеиванием и нужно проследить за тем, чтобы на пленке не было повреждений.

Посмотрите видео, как смонтировать гидроизоляцию основания своими руками.

В тех случаях, когда в начале работ была смонтирована съемная опалубка, ее удаляют после застывания бетона. Расстояние между фундаментом и стенкой траншеи или котлована нужно засыпать. Сделать это можно тем же грунтом, который был изъят в ходе земляных работ. Обсыпка должна сопровождаться тщательной трамбовкой. Это значительно продлит срок службы созданного основания для дома.

Этап установки опалубки

На этом этапе нужно сделать и установить опалубку для ленты фундамента. Для этого потребуется рассчитанное количество досок. Однако опалубка может выполняться не только из досок, но и быть сборной металлической, то есть промышленного производства.

Как правило, опалубку всё же выполняют самостоятельно. Для этого нужно обработать доски рубанком с одной стороны. Этой стороной доски устанавливаются внутрь опалубки, то есть они касаются бетона.

Ширина установки двух стен опалубки определяет ширину будущего фундамента, поэтому сначала нужно узнать её. Как правило, ширина фундамента делается чуть больше ширины стены. Средние показатели этого параметра равны 40-50 сантиметрам.

После установки досок опалубки следует закрепить их. Для этого используются с внешней стороны различные откосы, с внутренней стороны распорки. После закрепления опалубки её следует проверить на вертикальность.

Сделать это можно при помощи отвеса и шнура или водяного строительного уровня. После того, как эти операции проделаны, осталось опалубку обильно смочить водой, чтобы она не впитывала в себя влагу из бетона, тем самым понижая его прочность.

При устройстве опалубки можно сразу оставить различные отверстия для коммуникаций, если заранее известно, где именно они будут выводиться наружу.

Бутобетонный плитный фундамент

Бутовый камень для монолитной плиты Используя бутовый камень крупных фракций, можно своими руками возвести и монолитный, и ленточный, и даже столбчатый фундамент. Сооружение монолитного основания потребует достаточно большого количества камней, но зато значительно сократит расход бетона. Точное соблюдение технологии позволит сделать плиту прочной и долговечной

Осуществляя строительство своими руками, без привлечения специалистов и строительной техники, необходимо помнить о важности использования камней разных размеров

Использование крупнофракционного камня при создании монолитного фундамента позволяет значительно увеличить его сопротивляемость нагрузкам и подвижности грунта. Укладывая самые крупные, пустоты между ними заполняют мелкими, но не менее прочными камешками. Только максимально заполнив оставшееся свободным пространство, приступают к заливке бетона.
