Кирпичный фундамент: выбор и расчет количества материала, этапы создания

Виды кирпичей и какой из них наиболее оптимален

Существует немало разновидностей кирпичных блоков, но для кладки цоколя годятся далеко не все.

Например, силикатный кирпич, при внешней привлекательности, не может быть использован для строительства цоколя из-за низкой несущей способности и высокой гигроскопичности.

Эти два качества недопустимы для цоколя, так как этот элемент принимает на себя практически полный вес дома и дождевые стоки с поверхности стен.

Оптимальным вариантом материала станет полнотелый керамический кирпич. Он имеет наиболее удачное сочетание качества, цены и эксплуатационных показателей.

Некоторые источники в качестве подходящего варианта указывают клинкерный кирпич. Это — весьма спорный вариант.

Дело в том, что клинкер практически не впитывает воду.

Это является как достоинством, так и недостатком материала, поскольку для качественного сцепления с кладочным раствором необходимо, чтобы материал мог впитывать влагу. Иначе прочность соединения исчезает, а швы начинают оказывать неблагоприятное воздействие.

Они впитывают влагу, которая замерзает и расширяется, разрушая кладку.

Создаем кирпичный фундамент своими руками

Определив назначение постройки, принимают решение о возведении ленты или столбов.

Но в любом из вариантов гидроизоляция обязательна. Для этого хорошо подойдет старый проверенный битум, рулонный рубероид. Для дополнительной защиты от влаги роют траншею и укладывают в нее дренажную трубу.

Рассмотрим пошаговые инструкции по созданию каждого из видов кирпичного фундамента.

Этапы строительства столбчатого основания

Его прочности достаточно для легких сооружений:

• небольших дачных домиков из сруба;
• дощатых хозблоков;
• летнего душа и туалета;
• беседки.

Такой фундамент несложно выложить самому, вооружившись руководством от опытных строителей. Цена его доступна, а отмостку делать не нужно.

Перед работой советуем взять во внимание следующие рекомендации:

1. Для одноэтажного каркасного домика хватит столбов размерами 38*51 или 38*38 см.
2. Если это летняя кухня с мансардой, то габариты опор увеличивают до 51*51 см.
3. Для замеса раствора лучше всего подходит цемент марки М400, М500.
4. Дно ям необходимо разровнять, утрамбовать и постелить геотекстиль. Он станет препятствием для проникновения влаги в фундамент, не даст песку уйти в землю, разрастись сорнякам.
5. Сверху формируют подушку из щебня и песка, настилают рубероид.
6. После этого начинают кладка столбов проверенным дедовским способом.
7. Через каждые 4 ряда рекомендуют укреплять опоры слоем сетки из проволоки.
8. Чтобы все колонны находились в одной плоскости, следует каждый выложенный ряд проверять строительным уровнем.

Подробное руководство по строительству столбчатого фундамента для беседки.

Возведение ленты

Выбор в пользу этого основания возможен, если планируется строительство здания с цокольным этажом, подвалом, чердаком на крыше. Стены могут возводиться из камня, железобетона.

По отзывам мастеров, лента – надежный фундамент не только на твердом грунте, но и на песчаном, пучинистой суглинке. Главное –  выполнить качественное армирование.

Детально ознакомиться с плюсами и минусами ленточного основания, поэтапным методом укладки вы сможете прочитав статью: «Виды ленточных фундаментов».

Заливка фундамента из битого кирпича

От старых построек иногда остаются части кирпича, которые тоже можно использовать как вспомогательный материал при заливке фундамента. Но и здесь он подойдет только для основы под небольшие сооружения типа бани, сарая или беседки.

Фото: подготовительные работы

Полагать, что из этого сырья получится надежная лента, монолит под дом, не стоит. Даже при условии заливки хорошего слоя раствора бутовый камень не выдержит такой нагрузки.

Бой кирпича – это добавка к бетону вместо щебня. Поэтому советуем ознакомиться с некоторыми тонкостями его применения:

1. Сырье следует бить до получения небольших и одинаковых по размеру кусков.
2. Материал нужно разместить ближе к центру фундамента.
3. Применять стоит только части керамического полнотелого кирпича.
4. На 1 м3 основания потребуется ½ боя.
5. Слой бетонного раствора должен на 2 см превышать уровень покрываемого бута.

О подробном порядке действий по заливке монолита для беседки можно узнать здесь: «Как построить фундамент для беседки».

Выбирая кирпич как основной материал для устройства фундамента, вы получите надежную основу, которую можно изготовить и своими руками, сэкономив на услугах строителей.

Алгоритм выполнения кладочных работ

После приобретения всех материалов подготовительный этап завершен. Можно начинать строительство. Как выложить цоколь из кирпича на фундамент?

Подготовка площадки

Вам следует заранее приобрести цементный раствор для кладки. Раствор М-75 считается наиболее подходящим.

Выбранный раствор следует распределить и слегка разровнять. Толщина слоя не должна превышать 2 см. В этот слой следует уложить армирующую сетку. Убедитесь, что сетка изготовлена из проволоки ВР-1 толщиной 4 мм. Ячейки сетки не должны быть большими, предпочтительно 50 x 50 мм.

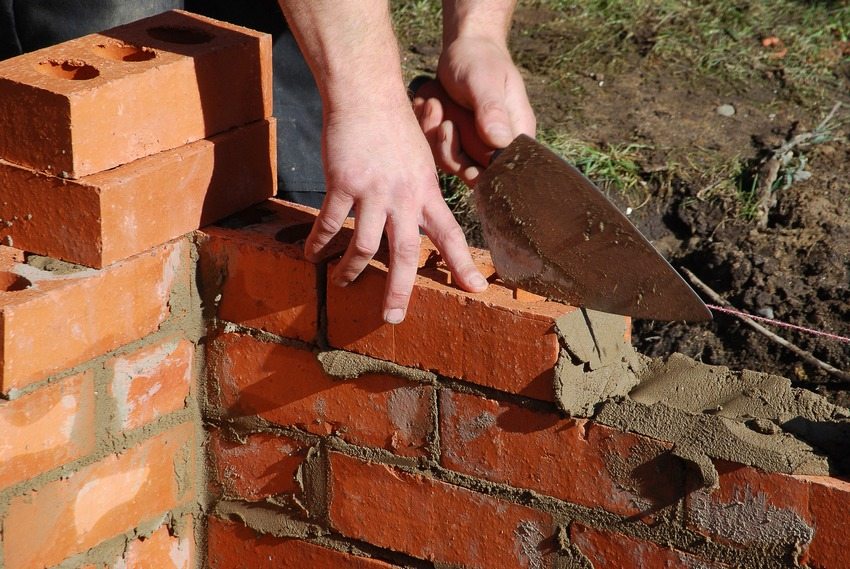

Кладка

После установки сетки начните укладывать кирпичи. Как класть цоколь из кирпича?

• Необходимо уложить 4 ряда, после чего уложить сетку. Это поможет прочно укрепить стену.
• Кирпичи укладываются горизонтальными рядами. Если вы все делаете сами, можно немного упростить процесс и укладывать кирпичи в один ряд. Один слой следует укладывать поперек стен, а другой — вдоль.
• Направление укладки кирпича должно чередоваться от ряда к ряду.

Чтобы убедиться, что кирпичная кладка качественная и прочная, проверьте следующие моменты:

• Следите за тем, чтобы стыки соседних рядов хорошо прилегали друг к другу;
• Проверьте угол между кирпичами, лежащими в противоположных рядах — он должен быть прямым;
• Организуйте систему вентиляционных отверстий по периметру подвала — их размер должен составлять от 15 до 25 см, они должны располагаться через каждые 3 м на высоте 15 см от земли.
• Кроме того, необходимо учитывать толщину стены подвала. Она должна соответствовать определенной схеме. Толщина должна быть кратна размеру кирпича: 1 кирпич — 25 см, 2 — 51 см, 1,5 — 51 см, а высота должна быть не менее 35 см. Это заключительный этап строительства — кирпичный погреб готов. Теперь можно переходить к изготовлению задней стенки и отделочным работам.

Отмостка

Создание отмостки — важный этап в строительстве цоколя. Дело в том, что она защищает его от проникновения влаги, т.е. талой воды и осадков. Его максимальная ширина не должна превышать 60 см, но не менее чем на 20 см выше уровня крыши.

Камень, асфальт и бетон могут быть отличными материалами для гидроизоляционной мембраны. Для самостоятельной сборки начинайте с углов. Покройте их герметиком и приступайте к монтажу.

Отделка цоколя

Многие отказываются от облицовки цоколя, считая этот шаг излишним

В действительности облицовка служит еще одним слоем гидроизоляции, поэтому не следует недооценивать ее важность. Кирпичные стены постоянно подвергаются воздействию агрессивной среды и имеют низкую влагостойкость, поэтому им полезен дополнительный защитный слой

Для повышения эффективности выбирайте влагостойкие и прочные материалы. Подходят как натуральные, так и искусственные камни и керамическая плитка. Можно также использовать штукатурку. Не забудьте учесть общий стиль вашего дома. Любые отделочные материалы должны хорошо сочетаться с запланированным внешним видом.

Способы обкладки стен кирпичом

Обкладывать дом из газоблока облицовочным кирпичом можно двумя способами:

Облицовка укладывается вплотную к стене

Такой вариант является менее популярным. Он используется для неотапливаемых помещений. Если применить этот способ к отапливаемому помещению, то получим следующую проблему. Из помещения теплый воздух будет стремиться выйти наружу дома. Поскольку выхода он не найдет, будет происходить накапливание влаги в наружной части газобетонной стены и ее постепенное разрушение.

Категорически недопустимо жестко соединять облицовку с основной стеной, так как материалы имеют разный коэффициент теплового расширения. На морозе или на жаре они будут расширяться в различной степени, что приведет к нарушению кладки.

Облицовка газобетона кирпичом с воздушным зазором без вентиляции

Улучшаются теплоизоляционные свойства стены и повышается ее долговечность. Но, так как при такой отделке вентиляция отсутствует, образовавшийся между газоблоками и кирпичом конденсат может стекать и скапливаться снизу стены, над фундаментом. Следовательно, способ хорош применительно к неотапливаемым помещениям.

В этот промежуток может быть уложен слой утеплителя.

Трехслойная стена с вентилируемым пространством

Состоит из газоблоков, кирпичной кладки и вентилируемого пространства между ними. Это наиболее выгодное решение, хотя сделать все правильно достаточно трудно. Между стеной и облицовкой оставляется воздушный зазор 6–15 см.

В кирпичной кладке проделываются сквозные отверстия для вентиляции. Общая площадь этих отверстий рассчитывается по формуле: на 10 квадратов стены приходится 35 квадратных см отверстий. То есть, если диаметр каждого отверстия составляет 1 см, то необходимо на 10 квадратах проделать 35 отверстий в произвольном порядке. Лучше делать их в шовном пространстве между кирпичами. Нижние отверстия просверливают с уклоном наружу для более удачного слива конденсата.

Также существует технология применения вентиляционных коробов. Вертикальные швы между соседними кирпичами не заполняют раствором, а устанавливают в них пластиковые коробки с отверстиями. Между ними свободно циркулирует воздух, а через нижние отверстия стекает конденсат.

Если имеется желание проложить в промежуток утеплитель, то следует выбирать такой, чтобы он пропускал воздух и был устойчив к напитыванию влагой. Неплохим вариантом является базальтовая вата.

Финишная отделка цоколя

Многие отказываются от облицовки цоколя, считая этот этап необязательным

На самом деле, облицовка служит очередным слоем гидроизоляции, поэтому не стоит недооценивать её важность. Кирпичная кладка подвержена постоянному влиянию агрессивной внешней среды и плохо сопротивляется влаге, поэтому ей не повредит дополнительный защитный слой

Теперь вы знаете, как выложить цоколь своими руками. Укладка кирпича требует определённых навыков и знаний, поэтому следует выполнять её, строго следуя инструкции. Если опыта в строительстве у вас нет, скорее всего, работа займёт достаточно много времени. Старайтесь рассматривать эти затраты в качестве вложения, ведь цоколь защищает ваш дом от негативных внешних воздействий. Более того, правильно подобранные материалы придадут ему завершённый и ухоженный вид.

Смета

При проектировании также составляется документ, без которого ни один мастер не примется за работу, это смета строительства дома из кирпича. С помощью нее заказчик может контролировать сроки выполнения работ, и упорядочить график строительного процесса.

В основном расходы при строительстве дома идут на закупку стройматериалов и оплату подрядчикам, в случае их найма, что происходит в большинстве случаев.

Пример сметы

Расчет стоимости работ производится по таким критериям:

• Объем выполненных работ.
• Используемые технологии.
• Сроки выполнения работ.
• Количество подрядчиков.

Создав проект и смету на строительство, а также получив необходимое разрешение, можно построить дом.

Как правильно выложить цоколь из кирпича?

Устройство цоколя из кирпича мало отличается независимо от толщины стены и количества рядов.

Пошаговая инструкция, как класть цоколь из кирпича :

1. Обрабатывают фундамент с помощью битумной мастики.
2. Выполняют гидроизоляцию основания с помощью укладки рубероида и обработки боковых поверхностей проникающими составами. Рулонный материал укладывается внахлёст на уровне 10 см, гидроизоляция должна выступать за фундамент на 3-4 см.

   После размещения сетки начинается укладка кирпича

3. Окончательная проверка правильности расположения углов и плоскости.
4. Приготовляют рабочий раствор марки М100 (М75-М125).
5. Укладывают раствор на фундамент в толщину до 2 см, а внутрь вводится проволока 4 мм с величиной ячейки 4 см.
6. Выполняют кладку первого ряда, начинать работы следует с углов.
7. После первого слоя проверяют уровень плоскости для корректировки толщины шва.
8. Во время укладки последующих рядов выполняется перевязка, схема подбирается индивидуально, чаще встречается через 1-3 ряда.
9. Каждые 4 ряда укладывается арматурная сетка.
10. В последнем слое цоколя могут потребоваться отверстия для укладки перекрытия с монтажом рельс или швеллеров.
11. Утепление цокольного этажа из кирпича изнутри или снаружи экструдированным пенополистиролом.
12. Облицовка цоколя декоративным камнем, штукатуркой или керамической плиткой.

В 1 кирпич

Кладка цоколя в 1 кирпич применяется для малонагруженных сооружений: гаражей, сельскохозяйственных построек, мастерских и т. п.

Если вы делаете всё своими руками, можно немного упростить задачу и выложить кирпич одним рядом

Процедура укладки выполняется по единой системе, но важно придерживаться основных правил:

• в процессе кладки нельзя допускать совпадения швов одного ряда и другого;
• стена обязательно армируется для предотвращения появления трещин;
• кирпичный цоколь рекомендуется покрывать облицовкой.

В 2 кирпича

Кладка цоколя в 2 кирпича отличается лишь методикой:

• перевязка выполняется нечасто, достаточно 1 раз в 2-3 ряда;
• армирование лучше выполнять раз в 2-3 ряда;
• приемлемое смещение кирпича в каждом ряду – 25%, идеальное – 50% ширины кирпича.

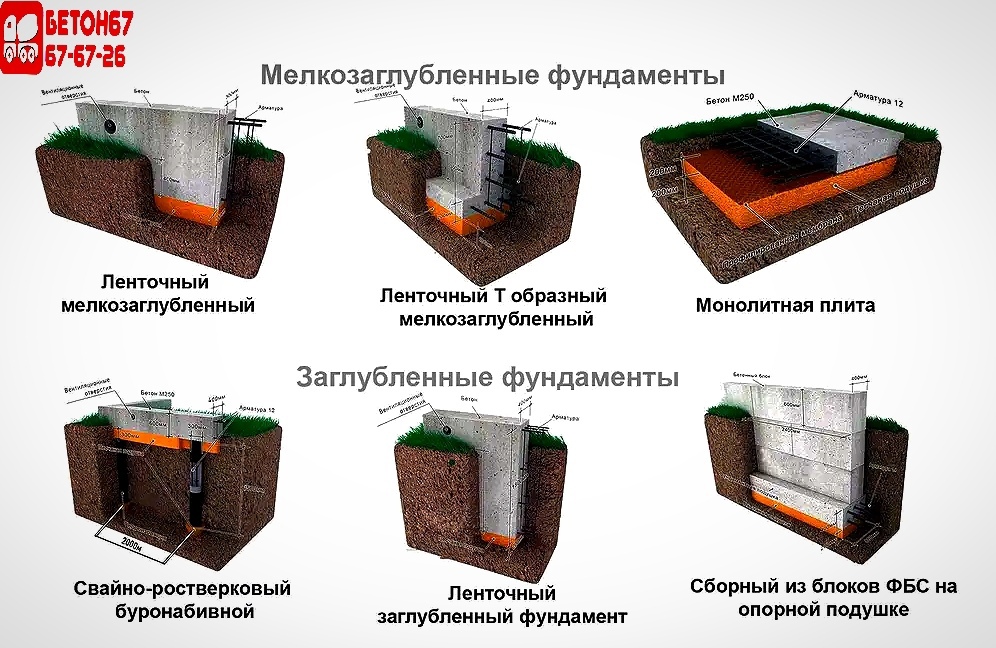

Виды ленточного фундамента

Монолитное основание заливают при помощи опалубки

Ленточный фундамент устраивают на слабых грунтах или для многоэтажных домов. В основном ленточное основание зданий бывает 3 видов:

• монолит;
• сборный железобетон;
• из бутового камня;

Основание из монолитного бетона возводят путём заливки арматуры жидким бетоном. Объём ленты формируется в границах опалубки.

Фундамент дома из сборных железобетонных блоков заводского изготовления устраивают с помощью грузоподъёмных механизмов. В этом случае опалубочные работы не нужны.

Основание здания выкладывает бригада каменщиков в прорытых траншеях. Бутовый камень в одном случае могут укладывать на цементном растворе, в другом варианте бутовую кладку осуществляют раствором на гипсово-цементной основе.

Схема кладки

Схема в два кирпича предполагает укладку кирпичных блоков горизонтальными рядами. Здесь необходимо учитывать геометрические характеристики постройки, ее предназначение, наибольшую нагрузку. Кроме всего прочего, нужно иметь в виду теплофизические свойства. Совокупная толщина стен складывается из габаритных параметров кирпича и слоя цемента.

Характеристики прочности постройки находятся в прямой связи с избранием схемы перевязки, которая осуществляется в поперечном или продольном направлении. Надлежит непременно брать в расчет тот факт, что обсуждаемый вариант кладки сопряжен с большим давлением на конструкции, воспринимающие эксплуатационные нагрузки, в частности, фундамент. Вследствие этого при выборе подобного метода в первую очередь стоит побеспокоиться о его надлежащей прочности. Лучше всего укрепленный фундамент.

Основные термины

Начнем с общих понятий. Как выглядит кирпич точно знают все, но что есть керамический, силикатный или печной, знают немногие. Как правильно называются грани этого материала, в курсе тоже не все, а в описании технологии кирпичной кладки они встречаются очень часто.

Название граней кирпича: пастель, ложок, тычок

Самая большая грань называется «пастель«, средняя — боковая — «ложок«, и самая маленькая — «тычок«.

Размеры кирпича в основном стандартизированы (250 * 125 * 66 мм — одинарный и 250 * 125 * 88 мм — полуторный), но технология его изготовления такова, что они могут существенно отличаться от разных производителей: на 2-3 мм. в каждой из граней, что довольно существенная разница, если учесть количество штук в одном ряду. Поэтому перед заказом партии рекомендуется отмерить образцы из нескольких обжарок, чтобы определить, насколько точно соблюдается технология.

Обратите внимание на геометрию кирпича: грани должны располагаться строго под 90°. В противном случае будут возникать распирающие нагрузки, и стена начнет растрескиваться

Этап 2: инструменты и материалы

Рынок строительных материалов настолько велик и разнообразен, что можно потеряться среди новинок. К примеру, только керамических кирпичей производители предлагают несколько типов:

Инструменты для кладки кирпича.

• керамический полнотелый;
• керамический пустотелый;
• керамический поризованный;
• клинкерный пустотелый и полнотелый.

И это далеко еще не все материалы, которые можно найти на рынке. Для работ предлагают кирпич одинарный, полуторный или двойные блоки, различающиеся высотой.

Технологии строительства дают возможность использовать и силикатный кирпич, который тяжелее керамического, но имеет ряд ценных качеств (не отшелушивается при намокании, отдает влагу, хорошо переносит морозы).

Для получения строительных смесей используют цемент марки М400 или марки М500, речной песок мелкой фракции. Расчет количества стройматериалов на дом делают по проектной документации, увеличивая показатель приблизительно на 10%.

Чтобы построить дом, нужны не только кирпичи и цемент с песком, но и инструменты, с помощью которых можно будет работать. Строителям понадобятся:

Марки цемента.

• лопаты совковые;
• кельмы (мастерки);
• молотки строительные с кирками;
• бетономешалка;
• измерительные приборы (рулетка, уровень, отвес, угольник).

Собрав необходимые материалы и инструменты, делают следующий шаг в строительстве.

Плюсы и минусы цоколя из кирпича на ленточном фундаменте

Кирпичный цоколь имеет следующие достоинства:

• Сборка из штучных материалов медленнее, но не требует времени на выдержку материала, поэтому в конечном счете происходит гораздо быстрее, чем бетонная отливка.
• Кирпичный цоколь позволяет исправить недочеты, допущенные в процессе отливки ленты. В частности, можно исправить форму, выровнять углы и т.п.
• Появляется промежуточный слой между стенами и лентой, позволяющий перераспределить нагрузку и более равномерно передать ее на ленту.
• Кирпич обладает определенными теплоизоляционными способностями, позволяющими улучшить микроклимат нулевого уровня или первого этажа.

К недостаткам следует отнести:

• Кирпич способен впитывать влагу, что создает проблемы для конструкции всего дома и требует принятия соответствующих мер.
• Кирпичная кладка — трудоемкий процесс, требующий навыков и опыта.
• Несущие способности кирпича ниже, чем у бетонной отливки.
• Большое количество соединительных швов существенно ослабляет кладку, делая цоколь уязвимым к механическим нагрузкам и воздействию влаги.

И достоинства, и недостатки напрямую вытекают из свойств кирпича, поэтому их следует считать типичными особенностями строительного материала.

Фундамент

Фундамент

Глубина фундамента зависит от конструкции строения. Для одно — и двухэтажного здания глубина должна быть в пределах 1,5 метра. Для дома с тремя этажами — не меньше двух метров.

Этапы строительства фундамента:

• В подготовленную траншею устанавливается опалубка, выступающая над уровнем земли на 20 см.
• На дно ямы засыпается слой щебня (толщина его около 5 см), который необходим для прочности фундаментной основы.
• Устанавливается арматура, являющаяся связывающим звеном фундамента.
• Укладываются закладные элементы для проведения коммуникаций.
• Готовится цементный раствор и заливается им подготовленная опалубка по всему периметру.
• Просыхание и выстаивание основы происходит в течение одного месяца и работы могут быть проложены только по истечении этого времени.
• После полного высыхания раствора можно снимать опалубку.
• Проводится гидроизоляция фундамента

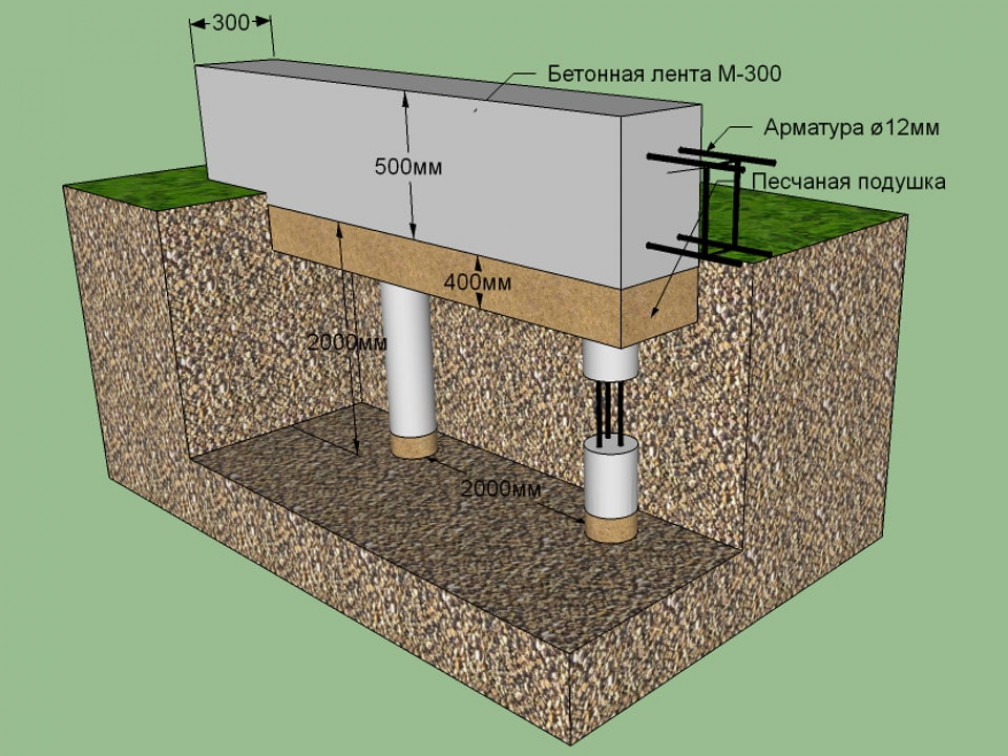

Схема ленточного фундамента

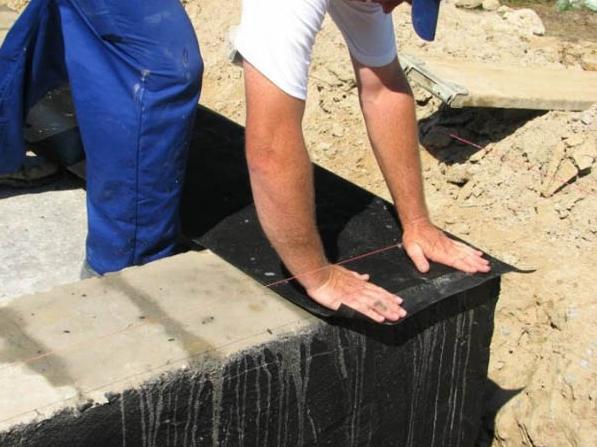

Гидроизоляция

Гидроизоляция основания дома проводится для предотвращения проникновения влаги в подвал или дом, что влечет за собой разрушение стройматериалов, а также образование грибка и плесени.

Гидроизоляция проводится после того как фундамент полностью застыл. Процесс производится при помощи рубероида или гидроизола. Он приклеивается или укладывается на фундамент в два слоя.

Какой кирпич нужен для цоколя?

Важным этапом строительства является выбор подходящего типа кирпича, он должен обладать:

• высокой прочностью;
• долговечностью;
• устойчивостью к негативным атмосферным влияниям;
• декоративными качествами. После постройки дизайн дачного участка или сада должен только улучшиться;
• морозоустойчивостью, выдерживанием многочисленных циклов заморозки и оттаивания;
• низкой способностью поглощения влаги;
• экологической чистотой сырья;
• качественной адгезией с цементом для исключения трещин и формирования дефектов.

Недопустима деформация материала после возведения сооружения, увеличения нагрузки, поэтому важно уделять внимание определению устойчивости и прочности кирпича. Для строительства следует использовать полнотелый кирпич

Для строительства следует использовать полнотелый кирпич

Перечисленным характеристикам соответствуют такие виды кирпича:

• силикатный. Однако цоколь из кирпича на ленточный фундамент нежелательно класть из силикатного типа, так как он иметт низкую устойчивость против повышенной влажности. Длительное воздействие влаги приведёт к разбуханию материала, утрате прочности и постепенному разрушению. Допускается делать фундамент из силикатного кирпича, обязательно предварительно определив уровень влажности в регионе. Если влажность высокая, необходима укладка гидроизоляции фундамента, но потребуется отделка основания;
• красный. Изготавливается из спрессованной глины с термической обработкой. Он придаёт цоколю необходимую прочность и в большей мере, но не полностью, защищён от действия влаги. При выборе лучше отдавать предпочтение кирпичу М150, он выдерживает до 60 циклов заморозки. В климате с повышенной влажностью рекомендуется использовать М250;
• керамический. Отличается наибольшей долговечностью. Клинкерные кирпичи – это разновидность керамики, они являются самыми надёжными для возведения цоколя. В основе используется особый сорт глины, который запекается при повышенных температурах. Клинкерный кирпич устойчив к влаге, отличается морозостойкостью и оптимальной несущей способностью. Нередко применяется в ходе строительства колодцев и скважин.

Отделка наружной стороны цоколя это необязательная процедура, но при использовании силикатного, красного кирпича помогает увеличить долговечность основания и предотвращает деформацию.

Материал лучше приобретать с небольшим запасом

Грамотная укладка плит перекрытия на цоколь фундамента

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Завершение большого этапа строительных работ заключается в монтаже плит перекрытия на фундамент. Чаще всего укладка железобетонных плит перекрытия на цоколь применяется для кирпичных зданий или домов и пенобетонных блоков. О производстве работ на последующих этажах и типах перекрытий подробно рассказано в статье «Монтаж плит перекрытия». Далее речь пойдет только о перекрытии подвала. Чтобы правильно положить элементы на подвальную стену, необходимо учитывать особенности производства работ.

Вывод

Надеемся наша статья о том, как класть облицовочный кирпич, и все представленные видео и фото, помогли вам с выбором вида кладки и в самостоятельном выполнении кладочных работ. Придерживайтесь наших советов, и вы сможете оригинально обустроить фасад вашего дома своими руками и сэкономить немалую сумму на услугах подрядной организации.

Кирпич облицовочный пустотелый с фаской TEREX слоновая кость 1НФ М150 гладкийМарка – М150. Морозостойкость – F50 (средняя). Выполнен в оригинальном светлом оттенке, им…

От 27.17 руб/штПодробнее

Кирпич облицовочный пустотелый Керма Пшеничное лето 1НФ М150 гладкий утолщеная стенкаМарка – М150. Морозостойкость – F75 (повышенная). Теплые пшеничные оттенки, полученные на…

От 35 руб/штПодробнее

Кирпич облицовочный клинкерный Faber Jar Оккервильский 0,7 НФКембрийские и межморенные глины, из которых производится продукция Faber Jar, обладают наи…

От 70 руб/штПодробнее

Кирпич облицовочный пустотелый Воротынск персик гладкий 1НФ М175Марка – М175. Морозостойкость – F75. Теплый персиковый оттенок кирпича — беспроигрышный ва…

От 19.45 руб/штПодробнее

Кирпич облицовочный пустотелый с фаской TEREX мокко 1НФ М150 гладкийМарка – М150. Морозостойкость – F50 (средняя). Кремовый оттенок «мокко», матовая шлифованн…

От 31.83 руб/штПодробнее

Кирпич облицовочный пустотелый Керма Beroza Hard 1НФ М200 белая берёзаМарка – М200. Морозостойкость – F100 (повышенная). BER?ZA выгодно отличается оригинальнос…

От 44 руб/штПодробнее

Кирпич облицовочный ручной формовки Terca Milano (65mm MILANO)Керамический кирпич Terca ручной формовки производится на заводах Wienerberger в Бельгии….

От 71.33 руб/штПодробнее

Кирпич облицовочный пустотелый Керма Шоколадный 1НФ М150 гладкийМарка – М150. Морозостойкость – F75 (повышенная). Цветовые сочетания задают тон настроению…

От 41 руб/штПодробнее
