Как правильно укладывать плиты перекрытия на фундамент

Типы плит перекрытия

Перед тем как начать монтировать горизонтальную конструкцию необходимо выбрать тип. Железобетонные сборные конструкции выпускаются в виде:

многопустотных;
плоских (ПТ);
шатровых панелей с ребрами, расположенными по периметру;
с продольными ребрами.

Чаще всего выбирают применение железобетонных многопустотных. Они выпускаются двух видов, в зависимости от способа изготовления:

круглопустотные (ПК);
непрерывного формования (ПБ).

Схема многопустотной плиты перекрытия с отверстиями

Круглопустотные плиты – проверенные временем изделия, которые применяются в строительстве уже несколько десятилетий. Под них разработано множество нормативных документов и правил установки. Толщина – 220 мм. Изделия устанавливаются по серийным размерам, что создает неудобства при индивидуальном строительстве.

Технология изготовления этих плит подразумевает использование многоразовых форм для заливки, а перед изготовлением нетиповых изделий сначала потребуется подготовить опалубку. Поэтому стоимость нужного размера может существенно возрасти. Типовые плиты ПК имеют длину от 2,7 до 9 метров с шагом 0,3 м.

Схема железобетонных изделий с размерами

Ширина железобетонных изделий может составлять:

Конструкции шириной 1,8 м приобретаются крайне редко, поскольку из-за большого веса сильно усложняется процесс установки в проектное положение.

ПБ используются практически так же, как и предыдущий тип. Но технология их изготовления позволяет придавать изделию любую длину. Толщина – 220 мм. Ширина как у серии ПК. Недостатком является небольшой опыт использования и необработанность нормативной документации.

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
монтаж перекрытия;
крепление к фундаменту, этот процесс называется анкеровкой;
заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.

Подготовка опорных площадок

Перед тем, как укладывать плиты перекрытия

, необходимо тщательноподготовить опорные площадки .

Должна быть обеспечена надлежащая глубина опирания . Для большинства типов многопустотных ПК в жилых зданиях опора на железобетонные конструкции должна быть не менее: — для ПК длиной до 4,2 м — 70 мм; — от 4,2 м до 6,0 м — 90 мм; — от 6,0 м до 7,2 м — 100 мм; — от 7,2 м до 12,0 м — 120 мм;
Сборное перекрытие не следует опирать на стеновые материалы невысокой плотности . Ячеистый и керамзитобетон, поризованная керамика и даже эффективный кирпич не могут служить непосредственной основой. Самым надёжным решением будет устройство монолитного железобетонного пояса высотой не менее 15 см. Минимальное армирование — прямоугольный каркас из четырёх стержней строительной арматуры AIII диаметром 10 мм. Если пояса расположить не только в месте опирания ПК, но и замкнуть контур по всему периметру здания, это увеличит прочность сооружения. Менее затратный способ — соорудить опорную площадку из полнотелого кирпича не менее двух рядов высотой.
Место опирания должно быть ровным, разница по отметкам минимальной . При необходимости можно сделать предварительную стяжку из цементно-песчаного раствора высокой марки.

Как опирать

Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.

Стены из ячеистых бетонов

Для строительства домов используют ячеистые бетоны плотностью 400—500 кг/м3. Теплопроводность блоков из ячеистых бетонов в 4 раза ниже, чем у кирпича, поэтому требуемой толщины стены можно достичь, уложив всего один блок.
Стены из ячеистых бетонов теплые, легкие и паропроницаемые. Строить из них можно круглый год. Блоки легко обрабатывать. При резке ножовкой им можно придать желаемую форму. Это позволяет строить здания любой конфигурации, создавать закругленные поверхности и арки, а при установке в проемах окон и дверей легко выбрать четверть.
Укладывают блоки на специальный клей, — сухую смесь с минеральными наполнителями и полимерными водо удерживающими добавками. Они делают шов тонким, а кладку — термически однородной.

Не большие хитрости при резке плит

Если этого правила не придерживаться, то во время спиливания бетон будет зализываться. После того, как болгаркой была очерчена линия, этот надрез простукивается при помощи кулачка в непосредственном месте среза. Удар должен приходиться на трубу, а не по ребру. Она пробивается с четвертого удара, после чего ненужный участок можно демонтировать. Так следует поступить со всеми трубами. После того, как они были пробиты, пробиваются ребра, но с боковой стороны.

На этом этапе вес плиты должен сыграть вам на руку, и она уже должна просесть, что облегчит дальнейшие манипуляции. На этом этапе необходимо использовать лом. С его помощью пробивается вся нижняя часть трубы, вплоть до арматуры. Она очищается от бетона и перерезается болгаркой. Для этого следует использовать диск по металлу. Рваную сторону лучше поместить в кирпичном «домике», после чего тщательно замазать раствором, чтобы укрепить его.

Правила монтажа

Бетонное пустотное перекрытие для ленточного основания устанавливается довольно просто, однако без помощи небольшого крана обойтись не получится. Монтаж 6-метровой плиты – дело непростое и поэтому направлять ее должны несколько человек. Для точной пикировки перекрытия рабочим рекомендуется использовать ломики.

При укладке внимательно следите за тем, чтобы снизу оказывалась гладкая сторона, а сверху – шероховатая. Монтаж элементов должен производиться максимально плотно – больших зазоров между ними быть не должно. Естественно, избежать фасок (впадин треугольной формы) вам вряд ли удастся, но можно максимально сократить их количество. Для закрепления ленточного фундамента с плитой перекрытия обычно используются кольцевые анкера. Специалисты советуют закупать материал как минимум за 2 недели.

Завершающий этап

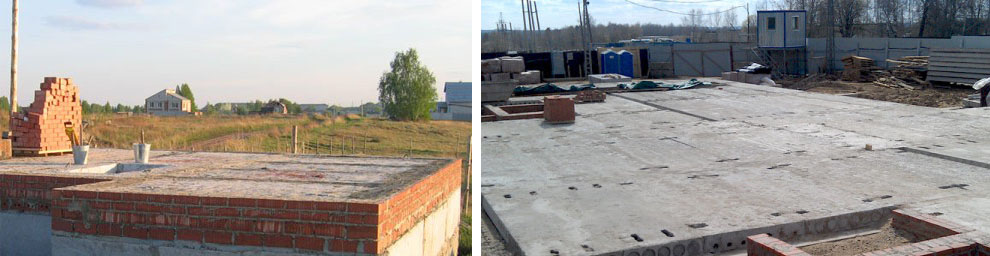

После того, как будут уложены бетонные плиты перекрытия на ленточный фундамент, можно перейти к следующему этапу – «корректировке», то есть заполнению фасок и зазоров. Для этого, как правило, используется бетон, щебень, керамзит или кирпич.

После того, как все зазоры будут заполнены, основание заливают цементом, выступающим в роли дополнительного утеплителя. Заключительным этапом является укрепление коробки. Для этого плиты связываются между собой арматурным стержнем, диаметр которого должен составлять 12 мм. Его вставляют в те отверстия платформ, за которые их поднимал кран. Получившаяся таким образом связка нуждается в закреплении сваркой, которую используют по всей длине коробки. Это поможет в будущем избежать последствий деформации почвы: появления трещин на стенах дома или его основании, а также перекоса всего строения.

Стоимость

Следуя советам, приведенным выше, вы сумеете самостоятельно произвести укладку перекрытия. Но все же учесть все особенности почвы, на которой планируется строить здание, выбрать хороший материал и правильно произвести монтаж смогут только строители-профессионалы. Цена укладки перекрытия на сегодняшний день в среднем 300 руб/м2. Но установка фундамента этим не ограничивается, в нее входят: подготовка кладочного раствора, бетонирование стыков и армирование. И если вы решите возложить на плечи профессионалов и эти работы, то вам придется заплатить гораздо больше. Средняя стоимость установки 1 м2 перекрытия в Москве будет составлять около 3 876 рублей.

Если вы все-таки намерены взяться за эту непростую задачу сами, то вам потребуется узнать цены московских компаний на плиты.

Компания	Цена, руб/шт.
«Строй Прогресс»	1 700
«ФОРС»	2 600
«Регион»	1 300
«Строймаркет»	2 500
ООО «Уральская железобетонная компания»	2 994
ООО «СтройХиминдустрия»	3 000

Итого, средняя цена за 1 единицу перекрытия в Москве составляет 2 349 рублей.

Заказать укладку плит или сделать все самостоятельно – решать Вам.

Этапы проведения работ

Рассмотрим, как правильно положить на фундаментную основу плиты перекрытия.

Подготовка

До того, как начать класть плиты, проверяют качество гидроизоляционного слоя верхних граней фундаментной основы. Слои из пленочных или рулонных материалов должны быть непрерывными, представляя собой продолжение вертикальной изоляции стен.

Одновременно готовится раствор в количестве двух – шести ведер на каждую плиту с учетом ее ширины. Можно заказать растворную смесь соответствующей прочности на заводе. Растворную постель выкладывают под одну или несколько плит, учитывая следующие факторы:

температурный режим. На сильном морозе смесь замерзает, при жарких температурах сохнет, быстро теряя свои свойства;
соответствующий опыт строителей – специалисты устраивают постель из раствора сразу под несколько плит.

Монтаж

Процесс укладки плит начинается с угла. Ближе остальных расположенного по отношению к крану, или от стены, имеющей вентиляционный канал. Подача плит ведется с машины, которая их привезла, строповку выполняют два человека.

В технологических картах предусмотрено, как укладывать на фундаментную основу плиты и не тратить на это лишнее время:

В случае необходимости железобетонную плиту корректируют по оси стены. После этого стропы ослабляются, снизу проверяется горизонталь плиты обоих направлениях.

Для выравнивания раствором выполняется подъем плиты з все крепежные петли, чтобы не смесить ее и не выдавить растворную смесь при частичном поднятии.

Крепление к основанию

Выполняется это стальными связями, установленными между плитами. Для повышения прочности всей конструкции крепят связи к строповочным проушинам.

Можно применить крепления анкерами, которые фиксируют плиты к фундаментной поверхности. Показатель устойчивости сборного перекрытия при этом повышается.

Соединение плит между собой

Схемы анкеровки плит могут быть разными:

когда крайние плиты перекрытия ложатся на фундамент, выполняется обвязка по диагонали, для чего используется проволока толщиной в три – пять миллиметров;

Горизонтальное перекрытие из сборных плит получает дополнительную жесткость, соединяется со стенами.

Армирование

Для конструкции перекрытия, выложенной из отдельных плит, армирование применяется с целью придания дополнительной жесткости, устойчивости и защиты от появления трещин.

Выполняют его разными способами:

по всему периметру бетонного основания устраивается пояс с арматурным каркасом;
по площади всего перекрытия закладывают арматурную сетку и заливают стяжку.

Армирование проводится после выполнения необходимых расчетов, определяющих схему усиления. Усиленное арматурными прутами перекрытие обладает надежностью и длительным эксплуатационным периодом.

Герметизация

Чтобы минимизировать тепловые потери, щелевые участки между плитами перекрытия следует заделать. Вариант герметизации определяется по величине швов:

незначительные зазорные участки, образованные боковыми плоскостями панелей, заливаются растворной смесью или бетонируются;
большие пространства закладываются блочными или кирпичными камнями, цементируются.

Для значительных пустот технологией предусмотрена установка опалубочной системы. Эти работы проводятся сразу после укладки плит.

Теплоизоляция

Теплоизоляцию можно выполнять минеральной ватой или пенопластом, завернутыми в полиэтилен, пенополистиролом экструдированным.

Использовать полиэтилен необходимо, чтобы в утеплительный материал не попадала вода, способная снизить теплотехнические возможности.

Такелажные работы

ПК обладают немалым весом, манипуляции с ними непросты. В большинстве тяжёлых железобетонных изделий имеются закладные петли

для зацепа крюков стропальных тросов. Однако, выпускается ряд многопустотных железобетонных перекрытийбез петель . Плиты из ячеистого бетона, производимые по лицензиям немецких компаний, также не оснащаются такелажными петлями. Для подъёма таких ПК применяютзахватные устройства, так называемые кондукторы . ПК, не оснащённые петлями, обладают трапециевидным сечением, сужающимся кверху. На боковых поверхностях имеются выступы, за которые фиксируют зацепы кондуктора.

Монтаж фундаментных плит

При устройстве фундаментов нельзя использовать плиты перекрытия. Они не рассчитаны на нагрузки, которые должны воспринимать фундаменты. Бетонные перекрытия применяют для устройства пола и потолка. Их монтируют на верхних отметках этажей, которые называются междуэтажными перекрытиями.

Установку фундаментов начинают с монтажа маячных плит, которые укладывают в углах здания ив местах пересечения стен. Два монтажника одевают на плиту строповочные тросы, крановщик ее поднимает на высоту полметра для проверки правильности и надежности ее строповки и подает к месту ее укладки. Когда плита находится на расстоянии 20-30 см от подготовки, ее правильно ориентируют и монтируют в проектное положение.

Принимают и укладывают плиту или блок два других работника, которые находятся непосредственно там, где монтажный элемент устанавливается в проектное положение.

Нивелир

Верх плиты проверяют нивелиром, а плановое положение отвесом, опущенным с проволок обозначающих оси. После проверки планового положения и высотных отметок c плиты снимают строповочные тросы. Между маячными плитами начинают класть промежуточные, ориентируясь по натянутым причалкам. Швы между смонтированными элементами заполняют раствором.

После установки всего фундамента проверяются его плановое положение и правильно ли он установлен по высоте. При необходимости сверху устраивают выравнивающую стяжку. Усиление такой стяжки арматурой позволяет создать выравнивающий армированный пояс, который не только сглаживает все неровности, но и способствует равномерному распределению и передаче нагрузок на фундамент от перекрытия и со всего здания. О том, как происходит монтаж плит перекрытия, смотрите в этом подробном видео:

Далее монтируют стены подвала, если они имеются по проекту,цоколь и плиты перекрытия.Бетонные блоки, из которых происходит изготовление подвальных стен, также можно использовать в качестве цоколя.

Допустимые при монтаже нарушения привязок элементов фундамента приведены в таблице:

№ п/п	Виды нарушения	Допустимые отклонения, мм	Метод контроля и форма регистрации
1	Несовпадение привязки фундаментных плит и элементов перекрытия к разбивочным осям	12	Измерительный, каждый элемент, геодезическая схема
2	Несовпадение отдельных рядов плит и элементов перекрытия от горизонтали (на 10 м длины)	15	Измерительный, геодезическая схема
3	Отклонение песчаной подушки под плитой от заложенной в проекте отметки	15	Измерительный, геодезическаяисполнительная схема

При монтаже фундаментных элементов необходимо учитывать, что не допускается их установка на основание, покрытое водой или снегом, а также использование раствора, который уже начал схватываться, и не нужно ни в коем случае пытаться его восстановить, добавляя воду.

Как правильно провести анкеровку плит перекрытия

Положить плиты – это еще не все. Необходимо провести их крепление между собой, для чего используют стальной кругляк диаметром 10-12 мм. Арматуру применять нельзя, она каленая, поэтому не выдержит вибрационных нагрузок, особенно место сварки.

В плитах сделайте отверстия ближе к торцам, доберитесь до арматурного каркаса.
Загибайте его элементы, расположенные поперек, друг к другу. То есть от одной плите к другой.
Нарежьте из кругляка прутки так, чтобы их длина равнялась половине расстояния между отверстия в двух плитных элементах, плюс 20 см.
На каждом прутке загните конец длиною 10 см в крючок.
Один прут крюком надевается на арматурный каркас одной плиты, второй на соседнюю.
Оба прутка состыковываются между собой в одной плоскости так, чтобы их соединение произошло внахлест размером 10 см. Стыковку проводите с натягом друг к другу.
Проварите место нахлеста электросваркой.

Схема установки анкеров может быть разной: крест-накрест, параллельно между собой в поперечном направлении, попарно, поодиночке. Если в проекте частного дома запланирован балкон, то хорошо бы провести анкеровку перекрытия с балконом. То есть появляется возможность не соединять кругляками его с фундаментом.

Видео: анкеровка плит перекрытия

Анкерование к фундаменту производят редко. Не делают это вообще, если конструкция собрана из бетонных блоков. Если плиты уложены на цоколь из кирпича, то анкеровать тоже будет затруднительно. Оптимально, если фундаментная конструкция – это бетонная лента с армирующим каркасом внутри. Для этого еще на стадии заливки раствора к арматурной сетке или решетке крепят стальные закладные детали. Это может быть полоса, уголок, труба или даже арматура. Именно к закладным и крепят анкера.

Если фундаментная часть дома сооружена из отдельных бетонных блоков ФС, то необходимо по ним залить армирующий пояс, который нередко называют сейсмопоясом. И именно уже к нему производят анкерования. То есть не к самому поясу, а к армокаркасу, который в него закладывается. Здесь так же, как и в предыдущем варианте, проводят закладку металлических деталей, к которым впоследствии анкера будут крепиться.

Преимущества и недостатки монолитного перекрытия

В современных домах к перекрытию предъявляются особые требования. Наверняка вас не удивит наличие джакузи на втором этаже, или установка тяжелого оборудования. А потому в идеальном варианте перекрытие должно быть хорошо утеплено, звукоизолированно, надежно и обходиться в разумных пределах стоимости.

От того, насколько это перекрытие выполнено грамотно, будет зависеть напрямую долговечность и надежность всего дома. К сожалению, и до сегодняшнего дня слышно о случаях, когда перекрытие не выдерживает.

Так, например, не так давно рухнул целый второй этаж с индийскими студентами. И нет более досадной ситуации, когда построен новый дом, куда вложено немало средств и сил, а по стенам начинают идти трещины.

Сегодня в России чаще всего обустраивают деревянное перекрытие, железобетонные плиты и монолитную плиту. И монолитное перекрытие считается одним из самых надежных.

Даже при взрыве бытового газа его запас прочности исчерпывается не сразу, а потому оно не обрушивается в первые часы и позволяет быстро провести эвакуацию. И от огня оно не будет ни плавиться, ни гореть. А выглядит его устройство изнутри вот как:

При помощи монолитных перекрытий особенно удобно перекрывать помещения любой конфигурации. Например, вы решили, чтобы у дома были необычные углы, или в качестве отдельного эркера будет выступать шикарная многоугольная кухня. В таком случае накрыть такую часть дома прямоугольной плитой не получится. А вот согнуть металлическую арматуру нужной формы и залить ее бетоном – легко.

Это – важный момент! Современные архитекторы часто говорят о том, что геометрия современных домов далека от прямоугольника. И правда, эркеры, выступы и вычурные криволинейные участки доставляют немало проблем, когда нужно думать о надежном перекрытии. Например, обычными плитами замостить нечто подобное довольно сложно, их минимум придется резать.

Мало того, что это делает работы более трудозатратными, но еще и требует применение крана, который будет укладывать такие плиты. А для крана уже нужны подходящие подъездные пути, которыми обычно не могут похвастать загородные постройки. Тогда как для заливки перекрытия даже большой площади достаточно бетономешалки и насоса.

Среди недостатков отметим значительный вес такого перекрытия и большой расход бетона. Хотя в строительстве, как говорится, легкости не ищут.

Преимущества и недостатки монолитного перекрытия

При выполнении монтажных работ нет необходимости привлекать тяжелое оборудование, например, кран

Фундаментная плита имеет ряд преимуществ по сравнению с другими видами укладки, в частности:

Требует меньшей высоты/толщины фундамента;
Служит для обеспечения звукоизоляции;
При выполнении монтажных работ нет необходимости привлекать тяжелое оборудование, например, кран. Достаточно заказать бетономешалку с готовым классом бетона;
Доступность строительных материалов;
Низкая цена по сравнению с аналогами;
Возможность сделать форму по нетипичному проекту;
После снятия опалубки низ перекрытия имеет ровную однородную поверхность, что значительно облегчает штукатурные работы.

К сожалению, монолитные перекрытия плит имеют некоторые недостатки, которые важно учесть при строительных работах. Их немного, но нужно быть к ним готовыми:

Высокая трудоёмкость. К данному виду укладки фундамента нужно приложить максимум усилий;
При работе с крупными объектами требуется привлечение высококвалифицированных специалистов;
Большую часть времени следует уделить изготовлению опалубки, создание которой предполагает наличие больших запасов древесины. Можно сэкономить в случае взятия в аренду элементов опалубки либо воспользоваться фанерными плитами;
Следует учитывать сложность работ, производимых при низких (требуют использования дополнительных добавок либо обогрева) и высоких (придётся укрывать слой термоплёнкой) температурах.

Таким образом, недостатки могут представлять определенные неудобства при укладке плит, но это ни в коей мере не отражается на конечном результате.
