Правильный выбор теплого пола: объясняем все плюсы и минусы

Таблица приблизительных мощностей электроприборов

Для самостоятельного расчета потребляемой мощности важна величина напряжения и сила источника.

Показатели мощности (Р) в этом случае высчитываются в процессе перемножения силы тока с показателем напряжения электросети.

Средняя мощность самых распространенных энергозависимых бытовых приборов

Прибор	Мощность (кВт)
Водогрейное оборудование	1,2-1,5
DVD-проигрыватель	0,3
Насосное оборудование	0,25
Видеомагнитофон	0,04
Гриль	1,2-2,0
Галогеновый источник света	0,1
Дрель	0,15-0,8
Бритва	7,0 Вт
СD-плеер	7,0 Вт
Зарядное устройство мобильного телефона	0,025
Духовой шкаф	1,0-2,0
Кондиционер	1,0-3,0
Магнитофон	0,01-0,03
Игровая приставка	0,01-0,03
Кофеварка	0,6-1,5
Лампа накаливания	0,02-0,25
Люминесцентные газоразрядные источники света	0,25-0,6
Морозильная камера	0,7
Микроволновая печь	1,5-2,0
Настольный вентилятор	0,042
Музыкальный центр	0,05-0,5
Обогреватель	1,0-2,4
Ноутбук	0,08
Персональный компьютер	0,28-0,75
Паяльник	0,025-0,12
Пылесос	0,4-2,0
Принтер	0,35
Сканер	0,015-0,1
Миксер	0,18
Тепловой вентилятор	1,5
Стиральная машина	4,0
Утюг	0,25-2,0
Тостер	0,6-1,5
Фен	1,0
Факс	0,6
Телевизор	0,07-0,2
Холодильник	0,15-0,6
Электрический лобзик	0,4-0,8
Электрическая грелка	0,2
Электрический чайник	1,0-2,5
Электрическая плита	1,1-6,0
Энергосберегающий источник света	0,08-0,1

Приблизительные показатели мощности энергозависимого прибора представлены произведением силы тока и напряжения, поэтому для расчетов используется стандартная простая формула Р = I × V.

Нюансы выбора пола с обогревом в соответствии с особенностями нагревательного кабеля

Указанная выше схема подключения двужильного кабеля, точнее отсутствие необходимости возвращать его второе окончание к термостату существенно облегчает установку в помещениях, имеющих непростую конфигурацию

Немаловажно, что на всю установку уходит не более четырех–пяти часов.

С точки зрения вреда для организма человека, обе модели полов считаются безвредными. Однако, и здесь есть свои тонкости: электромагнитное поле, создаваемое двужильным кабелем меньше, чем допустимое по норме раза в 300, а одножильного – в 60

Поэтому для таких помещений, как кухня или гостиная, где, как правило, люди остаются подолгу, чаще используют двужильные полы. Одножильный же будет более уместен, к примеру, в ванной, на балконе или в любом другом помещении, где обычно человек задерживается ненадолго.

Но что же все-таки выбрать — одножильный или двужильный теплый пол? Все зависит от удельной тепловой емкости и параметров комнаты. Для больших площадей лучше всего монтировать кабели с 2-мя жилами. Системы с небольшим энергопотреблением могут быть обустроены одножильным теплым полом.

https://youtube.com/watch?v=LLitup2M1LY%3F

2022 prestigpol.ru

Предварительные расчеты

Перед покупкой всех необходимых материалов необходимо определить требуемые характеристики теплого пола. При подсчете отапливаемой площади следует учитывать только свободную часть помещения, где не установлена тяжелая мебель и техника. Под тяжеловесными конструкциями (шкафы, кухонные плиты, стиральные машины) не рекомендуется прокладывать электрополы, поскольку они зачастую не рассчитаны на подобные нагрузки и могут повреждаться.

В квартирах и частных домах, как правило, мощность электрополов определяют из расчета 100 Вт на 1 квадратный метр. Если здание имеет усиленную теплоизоляцию, этот показатель может быть уменьшен. Если, наоборот, помещения недостаточно утеплены, то на каждый квадратный метр потребуется больше тепловой мощности.

Рекомендуется, чтобы площадь теплого пола в помещении составляла не менее 70% от общей площади комнаты

Соблюдение этого условия особенно важно, если в здании отсутствуют альтернативные источники тепла

Одножильный обогрев

В качестве нагревательного элемента здесь выступает кабель, который имеет определенный диаметр. Единственная жила выполнена из латуни, нихрома, оцинковки или другого материала. Она нагревается вследствие возникающего сопротивления при подаче на нее электричества

Очень важно, чтобы такой кабель был максимально прочным и надежным. Кабель имеет четыре вида изоляции:

Термостойкий слой изоляции. Выполняется он из таких материалов, как силиконовая резина, фторопласт, сшитый полиэтилен (обязательно для тепловой шины) или поливинилхлорид.
Защитный слой от электромагнитного излучения. Этот изоляционный слой изготавливается из медной сетки или фольгированной алюминиевой фольги.
Внешняя изоляция. Ее производство выполняется из гибкого пластика. Ее достоинство заключается в высокой механической прочности.
Также имеется заземление, в качестве которого выступает медная оболочка. Она подключается к подающему кабелю.

Если выполнить грамотное и правильное подключение, то греющая жила способна выдержать температуру до 80°С, а изоляция аж до 100°С.

Характеристика одножильного провода

Одножильный кабель используют чаще всего в качестве дополнительного отопления. Его укладывают для напольного обогрева в небольшие помещения, на кухню, в ванную комнату или в санузел. Интенсивность обогрева не отличается высокой мощностью. Если есть необходимость провести отопление в большом помещении, то необходимо предусмотреть кабель большой длины, уложить его частыми витками на пол.

Одножильный кабель представляет собой систему, в основе которой находится один стержень, жила. По ней проходит электрический ток. При нагревании она является отопительным прибором. Жилу изготавливают из латуни, оцинкованной стали или из хрома.
Стержень оборачивают изоляционным материалом. Это может быть стекловолокно, фторопласт, оболочка из поливинилхлорида. Используют 3-4 изоляционных слоя.
На изоляцию укладывают отражающий экран. Он призван блокировать электромагнитное излучение. Чаще всего используют тонкий слой алюминия.
Внешняя оболочка кабеля представляет собой защитную плёнку из стекловолокна или из сшитого полиэтилена. Используют термостойкий, водоотталкивающий материал, который защищает кабель от внешних воздействий, в том числе и от механических.

Кабельную систему «тёплый пол» рекомендуют использовать под твёрдую напольную облицовку. Несмотря на то, что обогреватель будет находиться под стяжкой, он может быть очень уязвим. Не рекомендуют использовать в качестве финишного покрытия линолеум или ковролин. Потребуется дополнительный жёсткий слой, чтобы надёжно защитить кабель. В качестве защитного слоя используют листы ДВП или фанеру. Кабельное отопление широко используют в Москве, в квартирах и в загородных домах.

Если установить мебель на пол без предварительной защиты кабеля, то может произойти «запирание провода». Нижняя поверхность шкафа или дивана будет способствовать перегреванию отдельных участков кабеля. Система автоматически уловит усиленную нагрузку, и может отключиться.

Чтобы контролировать данный процесс, рекомендуют устанавливать в напольное покрытие несколько термодатчиков. Это позволит установить, на каком участке температура стала уменьшаться. Мебель устанавливают на ножках. Расстояние между нижней панелью шкафа и полом рекомендуют выдерживать в 5 см.

Установка пленочного пола

После обустройства теплоизоляционной прослойки можно расстилать ленту. Чаще всего, полотно размещается так, чтобы контакт находился возле стены, где будет размещаться регулятор. Каждое полотно нужно раскладывать на расстоянии 3 см от предыдущего. Накладывать один фрагмент на другой категорически запрещено.

Собирать систему отопления можно в соответствии с двумя схемами, представленными ниже на рисунке.

Шины, применение которых не планируется при подключении, всегда необходимо изолировать. Для соединения пленки с проводами используются несколько обжимных контактов. При наличии соответствующих навыков рекомендуется использовать припой для соединения проводов с шинами. После спайки место соединения изолируется. Такой метод считается наиболее эффективным. Провода присоединяются к терморегулятору, после чего начинается установка температурного датчика, который должен быть размещен на расстоянии примерно 50-100 см от стены. После выполненной процедуры можно подключать терморегулятор к источнику электропитания.

Больше информации об укладке пленочного пола можно получить, посмотрев этот видеоролик:

Утепленный пол чаще всего используется в качестве дополнительной системы обогрева помещения. Такие технологии пользуются большой популярностью у современных домовладельцев, но пока-что не вытесняют полностью обычные радиаторы. Технология установки систем теплого пола не представляет собой ничего сложного. Каждому удастся выполнить монтаж своими руками без особых трудностей.

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Преимущества и недостатки

Нагревательный элемент представляет собой уложенный в стяжку под плитку, ламинат или другое покрытие одножильный или двухжильный кабель. По сравнению с традиционными способами организации отопления и системами теплого пола эта схема предоставляет массу преимуществ:

Способствует максимально благоприятному с точки зрения физиологии человека распределению тепла по высоте помещения с максимумом на уровне пола.
Создает условия для наиболее рационального использования энергетических ресурсов.
Теплый пол не вызывает конвекции воздушных потоков и связанных с этим сквозняков и переноса пыли.
Низкотемпературный нагревательный элемент не осушает воздух.
Теплый пол не влияет на дизайн помещения.
Укладка в стяжку под плитку, ламинат или любое другое покрытие теплого пола исключает поражение человека электрическим током, если греющий кабель получил прогорание изоляции.
Необходимость в обслуживании такого теплого пола отсутствует.
Нет вероятности разгерметизации и затопления соседей, как в случае с водяным теплым полом.
Греющий кабель не повреждается при промерзании.
Эксплуатационные характеристики не меняются с течением времени, в то время как трубка жидкостного теплого пола может засориться.
Не требуется место под котел и другое оборудование.
Кабель имеет меньшую высоту в сравнении с трубопроводом водяного теплого пола и может помещаться в стяжке меньшей толщины.
Меньшая в сравнении с водяным теплым полом инерционность системы.
Низкие капитальные затраты (приобретаются только греющий кабель и управляющая автоматика).
Подключение к сети 220 В.
Не создает шумового фона.

Кабельный теплый пол имеет и некоторые существенные недостатки:

Относительно высокая стоимость электрической энергии.
Если электрический нагревательный элемент повреждается, приходится разбирать покрытие (плитку, ламинат) и стяжку.
Повышение электромагнитного фона на уровне пола (особенно этим «грешит» одножильный вариант).

Расчет мощности

Сначала нужно установить будет ли одножильный или двужильный пол с подогревом служить в качестве главной или дополнительной системы отопления, так как конкретно этим и устанавливается первым делом их подбор. Покажем на примере, как высчитать потери тепла в комнате и намного более необходимую условиям мощность нагревающих компонентов.

Допустим, что для обыкновенной квартиры из 2-ух комнат общий расход тепла с учетом соответствующих коэффициентов сопротивления передачи тепла поверхностей равён 6 кВт.

На заметку Если расчет проводят для дополнительной системы принимается во внимание также и мощность и ключевой. В среднем для обогревания 10 кв

м помещения для проживания должно быть сгенерировано порядка 1 кВт тепла. Например, при обогревании главным отоплением на 90%, за счёт нагреваемого пола восполняют недостающие 10%. Другими словами при наших начальных данных 90% составляет 5,4 кВт и недостает 0,6 кВт, разумеется, при условиях, что полы прогревают на всей территории квартиры

В среднем для обогревания 10 кв. м помещения для проживания должно быть сгенерировано порядка 1 кВт тепла. Например, при обогревании главным отоплением на 90%, за счёт нагреваемого пола восполняют недостающие 10%. Другими словами при наших начальных данных 90% составляет 5,4 кВт и недостает 0,6 кВт, разумеется, при условиях, что полы прогревают на всей территории квартиры.

Подобное положение вещей довольно высокая редкость – очень часто электрические полы устанавливают в определенных помещениях: в кухонной комнате, в ванной. Для облегчения расчетов применяют средние значения мощностей для помещений данного типа:

для кухонного и помещения для проживания – 110-150 ватт на кв. м;
для душа, ванной – 140-150 ватт на кв. м

Дополнительным определяющим аргументом считается уютность температуры. В основном, более очень сильный нагрев дают двужильные модели. Нужный тепловой климат будет меняться в зависимости от времени, нужного на нагрев пола. Если специальных требований к режиму температур нет, можно применять одножильную модель.

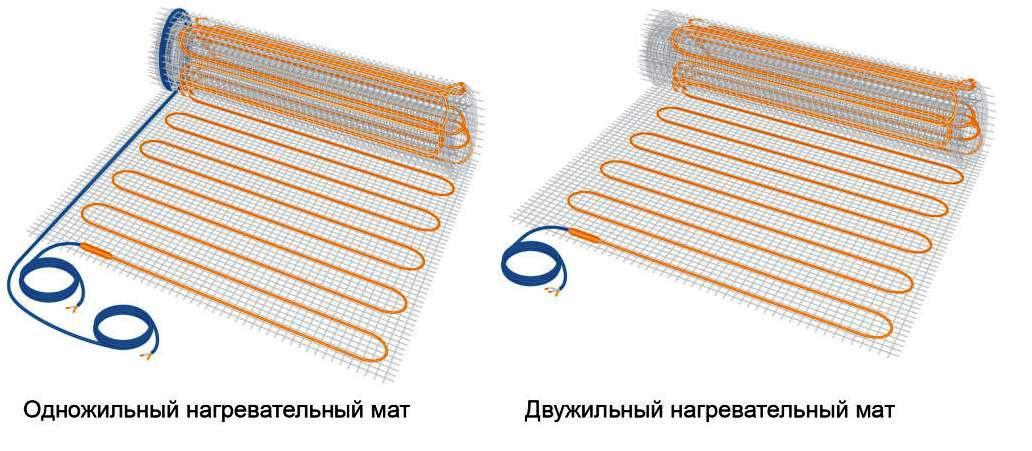

Двужильный электрические пол

Двухжильный кабель немного отличается от одножильного своей конструкцией. У такого кабеля под наружной оболочкой параллельно проходят 2 изолированных друг от друга провода (холодный и нагревательный). Данные провода крепятся к одной стороне нагревательной секции.

По качеству и сроку эксплуатации у 2-х сравниваемых нагревательных элементов отличий нет. Однако двухжильный пол имеет на каждом конце секции заглушку, которая их соединяет и армирует. 2 другие части аналогично подключаются при помощи муфты и холодных концов провода.

Двухжильный кабельный пол более прост в монтаже, так как уже имеет готовый конец для подключения к электросети. А конец одножильного кабеля после укладки необходимо вернуть к месту подключения (закольцевать).

Основными критериями, которые влияют на выбор, являются: тип и величина помещения, в котором будет монтироваться такая конструкция и толщина стяжки. Специалисты рекомендуют использовать одножильную систему в маленьких и теплых комнатах, а двужильный пол для потенциально холодных, влажных и просторных помещений. В квартирах, коттеджах и частных домах для монтажа теплого пола, как правило, используют двухжильный теплый пол. А в общественных, офисных и нежилых помещениях целесообразней будет использовать одножильный кабель, так как практически вокруг любого проводника с электрическим током возникает электромагнитное излучение, небезопасное как для людей, так и животных. В однопроводном кабеле ток течет в одном направлении, создавая вредное электромагнитное излучение.

Двужильный кабель имеет 2 провода с взаимонаправленными электромагнитными полями, которые нейтрализуют друг друга. По качеству и сроку эксплуатации у обеих систем отличий нет.

Одножильный пол с подогревом

ТЕНОМ пола с одной жилой служит не что иное, как провод, имеющий особый диаметр. В виде материала для единственной жилы применяют нихром, покрытую цинком сталь, латунь или иного материала. Когда на него подается электричество, то благодаря имеющемуся у него сопротивлению материал нагревается.

Дабы максимально уберечь эксплуатацию системы, в первую очередь наличие конкретной изоляции в 2–4-ре слоя.

Термоустойчивый слой изоляции из ПВХ, фторопласта, силиконовой резины или полиэтилена сшитого типа для тепловой жилы;
Выборочная защита от электромагнитного излучения за счёт оболочки из фольгированного алюминия фольги и сетки из меди.
Наружная изоляция из эластичного пластика, обладающая прочностью к механическим действиям.
Роль заземления исполняет оболочка из меди, которую подсоединяют к подающему кабелю.

При правильном подсоединении нагревательная жила нагревается не больше, чем на 80°С, а изоляция может выдержать 100°С и более.

На заметку Понятно, что срок эксплуатации кабеля зависит от того, сколько нагревается пол с подогревом. Например, при малых расчетных значениях он увеличивается, так как изоляции в данном варианте легче справляться с перегрузками. Но, при этом понижается удельная мощность, а это означает, что кабеля понадобится приобретать больше и ложить с небольшим шагом.

Проводные системы

Этот вид теплых полов подойдет для укладки на уже существующее напольное покрытие. Его нет необходимости прятать в стяжку. Сечение провода невелико, он производит не так много тепла, как одножильный или двужильный кабель. Но это компенсируется способом укладки.

Провод обычно укладывают змейкой, с шагом не более 5 см. За счет этого тепловая мощность получается достаточной для эффективного отопления помещения. Так как расстояние между проводами небольшое, на них можно укладывать ламинат. Он не будет прогибаться или деформироваться. Также такие теплые полы монтируют в слой клея для плитки.

Специалисты советуют пи монтаже такого типа теплого электрического пола использовать подложку. Так можно будет добиться более равномерного обогрева. Сам провод станет нагревать воздух, который в пространстве между подложкой и напольным покрытием будет равномерно распространяться. Соответственно, ламинат, паркет или доска пола прогреется более равномерно.

Процесс монтажа

Перед тем, как уложить электрический те плый пол, сначала устанавливается терморегулятор. Его помещают на высоте не менее тридцати сантиметров от пола, на одинаковом расстоянии между нагревательными линиями кабеля. Рекомендуется предварительно сделать углубление в стене для прибора, положить штробу для его провода. Датчик должен находиться в хорошо отапливаемом участке комнаты. Поэтому гофрированная труба с датчиком должна находиться над уровнем пола и быть снабжена заглушкой.

Этот этап непосредственного монтажа нагревателей немного изменяется в зависимости от используемого типа элемента. Рассмотрим все нюансы.

С нагревательным кабелем

Чтобы не перепутать очередность, разберем процесс на шаги.

Этапы работы:

Подведение от распределительной коробки к месту установки фазу, ноль и заземление.
Образование канавки в стене, в которой будут проходить две трубки. Водной будет располагаться силовые провода нагревательного кабеля, в другой – проводки датчика пола. Вторая должна быть на метр длиннее первой.
Выравнивание поверхности пола, затем установка теплоизоляции. Поверх мы размещаем монтажную ленту с шагом в полметра и укладываем кабель. Можно делать это любым типом, но чаще всего применяется «змейка».
Протяжка к коробке термостата силовых проводов, соединительная муфта должна располагаться в стяжке. Правильный шаг в укладке кабеля – расстояние между креплениями ленты. Кабели укладывают параллельно.
Установка датчика температуры, который необходимо обернуть изолентой, чтобы защитить от попадания строительного раствора.
Проверка качества работы. Необходимо измерить сопротивление нагревательного кабеля тестером, допустимая погрешность – 10%.
Стяжка. Подробно об этом этапе будет рассказано в отдельном разделе.

Как видите, все очень просто. С такой задачей справится даже новичок.

Применение тепловых матов

Технологически мат является тем же кабелем, присоединенным к изолирующему подстилающему материалу, облегчающему укладку рулонов. Монтаж в этом случае очень упрощен. Процесс аналогичен укладке обычных кабелей, однако существуют ряд особенностей, которые необходимо учитывать.

Наиболее весомые из них:

Штробу для размещения датчика нужно делать в стене и на поверхности. Защитная пластиковая труба будет лежать ниже самого мата.
После основной подготовки сразу следует перейти к укладке матов. Ширина рулона достигает половины метра. Можно разрезать некоторые части мата, чтобы поменять направление кабелей. Резать проводя нельзя – только саму сетку, на которой специально есть запас для изменения ширины.
Замерив нужный участок, необходимо оторвать защитную ленту на нижней стороне мата и размотать рулон, укладывая на чистую поверхность пола.
Уложенный мат нужно покрыть слоем плиточного клея. Нагревательный кабель не должен возвышаться над полом. Клей сохнет долго – 3-5 суток.
После того, как клей высохнет, можно сразу устанавливать каменную кладку или другое напольное покрытие. Однако чаще всего маты кладут под керамическую плитку.

В данном случае резко снижается стоимость пола с подогревом, потому что при установке матов не требуется дополнительные теплоизоляционные материалы. Монтаж очень простой и занимает от начала до конца всего 7-8 дней. Однако маты имеют единственный минус – такой элемент не может быть единственным источником тепла в комнате.

С нагревательной пленкой

Пленка невероятно тонкая – 0,2-0,5 миллиметров. Нагрев происходит за счет наличия медных проводников и карбоновых вставок, которые выделяют тепло при прохождении через них тока.

Пленочные полы укладываются по такому же принципы, как маты, только мощность системы зависит от финишного покрытия: для ламината достаточно 150 Ватт, для плитки – 200-220 Ватт.

Очередность работы:

Термодатчик можно поместить в пластиковой трубе или непосредственно на поверхности пленки – это непринципиально.
Укладка теплоизоляции. Желательно применять фольгу, которая будет отражать ИК-излучение, выделяемое данным типом нагревателей.
Разложение пленки. Ее можно разрезать в любом месте – это очень удобно.
Изоляция медных проводков в месте разреза и на краях пленки. Изолируют с одного конца, к другому будут подключены силовые провода.
Укладка декоративного покрытия.

Данный материал считается лучшим вариантом, однако отличается немалой стоимостью самой пленки.

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего
кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким
удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических
требований по подключению. Требует обязательного использования терморегулятора (термостата), который
регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к
питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена
к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании
нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна
кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать
рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину,
чтобы ток через секцию соответствовал мощности.

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что
холодный соединительный кабель подключается с одной стороны.

Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может
перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в
зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных
производителей, в среднем около 5 мм.

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими
жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным
коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет.
Тем самым провод сильнее «жарит» холодный пол и «еле греет» уже прогретый. Отличительной чертой данного типа
является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный,
при нагревании мощность падает.

Одно из главных преимуществ такого изделия — более быстрый подогрев холодного пола, из-за более высокой мощности.
Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб,
нежели для теплых полов.

Кабельный теплый пол

Кабельные системы тоже могут приобретаться в комплектации от производителя, или же в разнобой. Стоимость терморегуляторов и термодатчика не отличается от плёночных аналогов, а вот цена кабеля варьируется в зависимости от формы выпуска и мощности. Двухжильный кабель мощностью 20 вт/м в зависимости от производителя и длины может стоить от 160 до 400 р/м. Размещённые на сетке, такая же продукция стоит дороже.

В этом случае, для подложки используют такие же материалы, как и для плёночного пола, но вот толщина их должна быть 30-40 мм. Листы подложки укладываются в разбежку и тщательно фиксируются к основанию. Для этого используют саморезы с широкими шайбами. Стыки между плитами проклеивают полиуретановым клеем или силиконовым герметиком.

Сверху, на подложке, рисуют схему расположения кабеля. Количество витков на 1 м2 рассчитывается по формуле: W/W1. Где W – требуемая мощность на 1 м2; W1 – мощность 1 погонного метра кабеля

ВАЖНО: расстояние между соседними витками не должно быть меньше 8 см. Затем, приступают к креплению монтажной ленты

Она фиксируется к основанию через утеплитель, через каждые 70-90 см, перпендикулярно виткам кабеля.

Укладку двухжильного нагревательного кабеля начинают от того места, где на стене будет расположен терморегулятор. Для крепления кабеля в монтажной ленте, используют систему язычковой фиксации. Изгибы кабеля должны быть плавными, без заломов.

Расстояние между кабелем и стеной должно быть не менее 5 см, а до нагревательных приборов и стояков отопления – 10 см.

После укладки нагревательного элемента, в подложку интегрируют термодатчик. Его вставляют в гофротрубу с заглушенным концом. Располагают термодатчик на расстоянии 25-30 см от стены, между витками кабеля, и хорошо фиксируют к основанию. Проводка от него, через гофротрубу протягивается до терморегулятора. К нему же подводят и силовые кабеля.

Подключение проводки выполняется в соответствии с инструкцией от производителя терморегулятора. Затем проверяют целостность электрической цепи и правильность сборки конструкции, путём включения нагрева на 2-3 минуты. Если всё работает, то обязательно зарисовывают схему расположения кабеля и только потом приступают к заливке стяжки.

Минимальная толщина стяжки над кабелем – 4 см. Использование цементно-песчаной смеси потребует ждать до полного созревания 4 недели. Более тонкий слой стяжки не рекомендуется устраивать для предотвращения появления «эффекта зебры», а также по той причине, что это повысит вероятность появления трещин после температурного расширения материала. Если образование трещин возможно предупредить введением в состав стяжки полипропиленовой фибры для дисперсного армирования, то полосатость нагрева останется.

Вполне допустимо использовать быстросохнущие и самовыравнивающие стяжки. В цене они обходятся дороже цементно-песчаной смеси, но зато проходят весь цикл созревания за 2-3 суток при толщине слоя 5-7 см. Для расчёта количества такой смеси, ориентируйтесь на следующие цифры: 14 кг/м2 при толщине 1 см.

ВАЖНО: до полного созревания стяжки, включать нагрев категорически запрещено!

После выдерживания технологического промежутка для набора прочности стяжки, поверхность грунтуют и приступают к укладке напольного покрытия.

Идеальным вариантом для такой поверхности будет керамическая плитка. Она образует монолитное соединение с основанием, и это повышает энергоэффективность всей системы. Линолеум и ковролин тоже будут эксплуатироваться на таких полах без нареканий, хотя и с меньшей эффективностью

С ламинатом требуется осторожность. Дело в том, что система нагрева «похороненная» в стяжке, обладает высокой инерционностью и точная регулировка температуры на ней невозможна

А для продолжительной эксплуатации ламината, требуется соблюдать строгий температурный режим. Поэтому собирая напольное покрытие из ламината на кабельном тёплом полу, вы сильно рискуете.
