Инфракрасный карбоновый теплый пол

Стержневой карбоновый теплый пол

Сегодня стержневые полы (инфракрасные маты) – это самый
новый и наиболее прогрессивный вид теплых полов. За способность системы к
саморегуляции, её часто называют система «умный пол». Конструкция карбонового
стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что
здесь в качестве нагревательного элемента также выступает карбон, он имеет
другую конфигурацию.

Стержневой карбоновый теплый полУложенный стержневой теплый пол

Нагревательный элемент стержневого карбонового пола –
стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней
происходит с использованием многожильного медного провода (толщина 2,5 мм) с
дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.

Сфера использования стержневого пола

Благодаря своим повышенным эксплуатационным характеристикам
стержневой пол может быть использован в жилом помещении, в санузле, на лоджии,
в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент
системы антиобледенения.

Стержневой пол можно уложить на любой вид покрытия, без
исключений. Он идеально сочетается с таким привередливым материалом как
натуральная древесина, паркет или ламинированная доска. А ввиду того, что
монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая
система подогрева пола она является единственно подходящей для монтажа под
плитку или керамогранит. Помимо возможности установки, стержневая система
позволяет сэкономить на работах, в случае использования вместо стяжки клеевого
раствора и непосредственной укладки плитки.

Стержневой карбоновый теплый пол – плюсы и минусы

Преимущества:

устойчивость элементов стержневого пола к воздействию
агрессивных сред и механических нагрузок;

расчетный срок функционирования системы – 50 лет;

параллельная система соединения, которая обеспечивает
сохранение работоспособности при повреждении греющего мата;

высокий показатель теплоотдачи;

эффективный нагрев (наиболее экономная система при наиболее
высоком КПД);

равномерный и быстрый обогрев помещения;

благодаря инфракрасному излучению устраняет неприятные
запахи;

пожарная безопасность (наличие в составе стержня серебра не
позволяет системе возгораться);

нет электромагнитного излучения;

малый вес (отсутствие нагрузки на перекрытия);

может быть использован в комнатах с высоким уровнем
влажности;

относительная простота монтажа;

возможность установки тяжелых предметов любой площади на пол
(в частности мебели и бытовой техники). Система отрегулирует температуру пола в
разных местах самостоятельно.

наличие саморегуляции защищает пол от перегрева.

возможен обогрев помещений большой площади.

Если разобраться, то приобретая стержневой инфракрасный карбоновый
пол – пользователь покупает систему обогрева пола, которая значительно
опережает по своим характеристикам системы аналогичного назначения.

Недостатки:

монтаж выполняется только с заливкой стяжки. Это «мокрые»
работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать
с собой при переезде;

высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)

Технические характеристики стержневого теплого пола

Общие характеристики немного отличаются в зависимости от
производителя, но анализ разных систем дает возможность привести усредненные
данные:

ширина рулона – 830 мм;
длина – 25000 мм;
толщина мата – 3-3,5 мм;
мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60
°C) – 170 Вт/м. (температура стержня 20 °C);
энергопотребление на 1 м.п. – 20-50 Вт;
максимальная температура поверхности – 60 °C.

Лучшие производители стержневого теплого пола

K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
GH Systems – торговые марки HOTmat (Южная Корея);
SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
GT – торговая марка GT (Южная Корея);
Felix – торговая марка Excel (Южная Корея).

Заключение

Отзывы тех пользователей, кто уже установил систему
инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная
альтернатива существующим системам, как по части эксплуатационных свойств, так
и с точки зрения экономичности обогрева. Установка стержневого пола позволяет
сократить расходы на обогрев помещения до 50%.

Особенности подключения

Нюансы зависят от используемого способа подключения:

При помощи зажимов (клипс). Этот метод самый простой в применении. Зажимы сделаны из оцинкованной меди. Крепят их таким образом, чтобы одна лапка была внутри самой пленки со стороны медной полосы, а вторая — с другой стороны той же полосы, только снаружи пленки.
Посредством люверсов. В толще пленки проделываются отверстия. Туда устанавливают люверсы. А в них уже фиксируются медные кабеля.
Применяя метод пайки. Непосредственно на медную полосу напаивают кабель.

Последний способ самый надежный, хотя и трудозатратный. Сцепление между кабелем и полосой будет самым крепким, а это снизит переходное сопротивление. Благодаря этому связь будет более надежной.

Дешевая тонкая ИК пленка может расплавиться при работе с паяльником, если его передержать, поэтому рекомендуется покупать пленку нормальной толщины и стоимости. Также советуется никогда не паять на весу, использовать подставку, например, плитку кафеля.

После присоединения проводов к пленкам, их соединяют на одной стороне комнаты, подключают к термодатчику и выводят на терморегулятор.

При достижении мощности инфракрасного покрытия более 2Ватт, применяют специальный предохранитель. Он помогает обеспечить безопасную работу сети.

Для подключения проводов электрического пола пользуются схемами, обозначенными на рисунке.

Отличие между ними только в том, что один способ использует пересечение кабелей, а второй – нет.

Для инфракрасного пола подходит чаще всего способ без пересения проводов. Это когда с одной стороны крепятся только кабеля к правой шине, а с другой — к левой шине инфракрасных лент.

Если же все же планируется стандартная схема, под провода нужно будет обустраивать более широкие штробы в бетонном покрытии, иначе вся электрическая цепь со временем разрушится от давления.

Возможные проблемы при подключении теплого пола под ламинат

Неверный выбор мощности греющего кабеля либо укладка недостаточного теплоизоляционного слоя.Такая ошибка приводит к слабому нагреву поверхности.
Неправильное расположение термодатчика. Если последний установлен рядом с нагревательными элементами, например, вплотную примыкает к матам либо кабелю, при запуске системы ТП будет автоматически отключаться.
Механические повреждения.При нарушении целостности ТП (при монтаже, резке и т.п.) система может перестать работать либо станет минимально нагревать поверхность, расходуя энергию впустую.
Низкое напряжение электрической сети.Такая проблема становится причиной слабого обогрева.

Терморегулятор. Если при включении системы отсутствует индикация либо нет свечения лампочек, нужно проверить питание, мультиметром посмотреть напряжение и сопротивление. Показатели последнего должны совпадать с данными, которые прописаны в инструкции по эксплуатации ТП (либо техпаспорте). При разнице значений может потребоваться повторное подключение терморегулятора.
Термодатчик. Выявить неисправность можно, проверив сопротивление. Если показатель отличается от прописанных в техпаспорте характеристик, термодатчик нужно отключать и заменять на новый. Однако незначительное отклонение в значениях допустимо, т.к. сопротивление уменьшается при нагревании.
Греющий кабель. Мультиметром нужно проверить сопротивление. Если показатель не соответствует норме, указанной в инструкции, причины разные. Например, при значении ниже заявленного повреждена внешняя оболочка кабеля. Если показатель сопротивления равен 0 (либо близко от него) — это нарушение целостности соединительной муфты либо самого провода. При неустойчивых значениях, т.е. цифры постоянно колеблются, возможно попадание влаги в систему.

Какой ламинат выбрать под водяной теплый пол

Длительное время «теплый пол» и напольное покрытие из ламелей шли параллельными курсами, не пересекаясь. Производители ламината терять значительный сегмент рынка не захотели. В результате в продаже появилось напольное покрытие, совместимое с «теплым полом». У него совершенно другие технико-эксплуатационные характеристики, подходящие под условия функционирования напольных систем обогрева. Чтобы ориентироваться в них, советуем посмотреть статью «Какой ламинат выбрать под теплый пол?», где подробно объяснено, какой ламинат подходит под «теплый водяной пол».

Для тех, у кого мало времени и желания переходить по приведенной ссылке, в концентрированном виде перечислим основные требования для ламелей с жидким теплоносителем в цементной стяжке.

Толщина. Оптимальная толщина ламината под теплый пол — 8 мм при плотности не менее 900 кг/м3. Это позволяет получить прочную доску с хорошей теплопроводностью. Увеличение плотности сказывается на цене. Она выше. Но и прочность, и проводимость тепла у напольного покрытия возрастают.

Теплопроводность. Информацию о теплопроводности можно найти на вкладыше. В соответствии с европейским стандартом EN4725 тепловое сопротивление ламината для водяного обогрева пола не должно превышать 0,10 м2 х °K/Вт. На продукции иностранных производителей обозначается надписью «thermal resistence».

Прочность. Ламинат выпускается разной плотностью. Следовательно, у него разные сроки службы, что отображается показателем «класс прочности». Обозначается двумя цифрами. Первая показывает, для каких помещений предназначено:

2 — для жилых;
3 — коммерческих.

Вторая — насколько прочны ламинированные доски. Под теплый пол нужен ламинат 32-33 класса.

Влагостойкость. Выбирая ламели нужно быть внимательными. Ведь есть напольное покрытие для инфракрасных и электрических полов, а есть специально для водяных. Разобраться помогут надписи. Для водяного подогрева на вкладыше должна быть надпись Н2О или Warm Wasser. Черные и коричневые пиктограммы со стилизованными трубами, не дают информацию о виде «теплого пола», что нужно учитывать.

Экологическая безопасность. При повышении температуры формальдегид начинает выделять вредные испарения. В ламинате под «теплый пол» химические реакции в смоле замедлены благодаря специальным добавкам. Узнать об их наличии, позволяют пиктограммы (см. фото). Обозначение Е0 (NA) показывает, что до +30oС никаких вредных выделений не будет. Е1 утверждает что эмиссия вредных веществ находится в пределах санитарных норм.

Выделение формальдегида в пределах нормы.

Формальдегида нет.

Влияние высоких температур. Ламинат не любит резких изменений температурного режима в помещении. А «теплый пол», особенно с водяным подогревом, может нагревать напольное покрытие до +40oС. Способность ламелей выдерживать перегрев обозначается латинской буквой В и цифрой 1.

Износостойкость. Последний контролируемый показатель под водяное отопление пола — износостойкость. Характеризуется классом истираемости. Может быть в пределах АС1-АС5. Оптимальный вариант — АС4.

Классы износостойкости.

Вид замка. До последнего времени специалисты не обращали внимания на тип замкового соединения ламината. Практика показала, что резкие перепады температуры лучше выносят замки Click.

Вид материала. Под теплый пол можно использовать классический ламинат из ДВП (в английском варианте написания HDF), виниловый, кварцвиниловый и SPC-ламинат. На пробковый накладывается категорический запрет — он не пропускает тепло.

Виды электрических теплых полов под плитку

На первом этапе выбора полов следует определиться, что нам необходимо? Это будет полноценный теплый пол, который способен заменить систему отопления или нам необходим всего лишь дополнительный подогрев для комфортного нахождения в комнате. Ведь от этого зависит тип теплых полов, который мы выберем.

Теплый пол в качестве основного вида отопления

Так как мы рассматриваем теплые полы электрические под плитку, то нам сразу придётся откинуть идею установки нагревательных кабелей. Ведь их монтаж возможет только в слое стяжки. Остаются варианты нагревательных матов, инфракрасного стержневого и пленочного теплого пола.

Давайте рассмотрим каждый из вариантов отдельно:

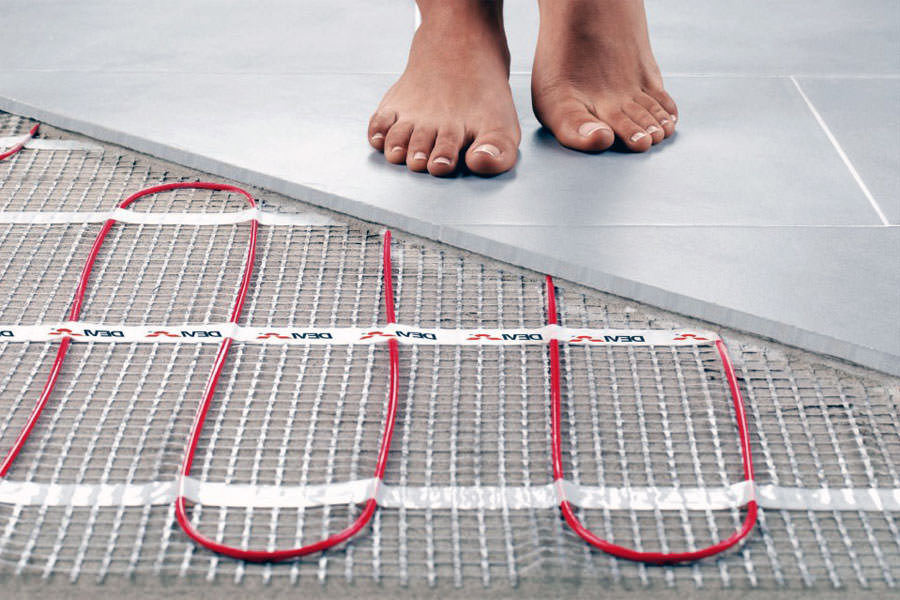

Начнем с нагревательных матов. В качестве нагревательного элемента в них выступает все тот же нагревательный кабель, только уменьшенного диаметра. Благодаря этому толщина мата колеблется в пределах 2,5 – 5 мм. Это позволяет укладывать его непосредственно в слой плиточного клея.

Кабель в таком мате уложен в специальную сетку, которая обеспечивает допустимые условия изгибания кабеля и препятствует его излому. За счет разрезания данной сетки можно выполнить настил мата по поверхности любой сложности.
Нагревательные маты могут быть двух видов – выполненные из одножильного и двухжильного кабеля. Второй вариант оставляет больше возможностей для маневра во время монтажа пола.

Стержневые инфракрасные теплые полы

Инфракрасные стержневые теплые полы изготовлены из специального углеродного покрытия. По форме такой теплый пол очень напоминает веревочную лестницу, из-за чего достаточно часто называется теплым полом лестничного типа. Шаг нагревательных элементов обычно около 10 см.

Монтаж такого теплого пола вполне возможно выполнить своими руками. Ведь для этого достаточно размотать конструкцию и уложить. В то же время если требуется изгибание такого теплого пола для придания формы комнаты, то выполнить такое достаточно сложно.

Дело в том, что пленочное покрытие имеет плохую адгезию даже со специальным плиточным клеем для теплого пола. В связи с этим укладка плитки непосредственно на пленку невозможна – плитка будет просто отслаиваться.
Инструкция по монтажу пленочных теплых полов предполагает применение специальной армирующей сетки. Причем сетка должна в обязательном порядке быть прибита к полу. Еще один вариант предполагает применение листов гипсокартона, которые укладывают поверх тёплого пола и уже на них укладывают плитку.

Монтаж пленочных теплых полов под плитку

Теплый пол в качестве дополнительного вида отопления

Но электрические теплые полы под плитку могут применяться и в качестве дополнительного обогрева. На эту роль хорошо подойдут все приведенные выше виды теплых полов, а также аморфно металлические ленты и капельные теплые полы.

Наиболее широко применяются аморфно металлические ленты. Принцип их действия основан на применении быстрозамороженных металлов. Такие металлы имеют особые свойства, которые и нашли применение в системах отопления. Толщина такой ленты всего 20 – 25мкм.
Монтаж такого теплого пола очень прост, энергопотребление ниже чем у других видов теплых полов, а структура позволяет применять практически для любых видов покрытий. Единственное почему он нами отнесен в качестве дополнительного вида отопления, это максимальная температура, которая редко превышает 40⁰С. Это обусловлено структурой материала.
Для обогрева полов 40⁰С вполне достаточно и данный вид полов вполне можно применять в качестве основного обогрева. Но только в случае качественного утепления дома. В противном случае данной температуры будет мало.

Аморфно металлическая лента под плитку

Последним видом являются капиллярные теплые полы. Их принцип действия основан на нагревании воды прокачиваемую через контур специальных труб малого диаметра. Благодаря этому суммарный объем воды в таком контуре не превышает 10 – 20 литров. Откуда и пошло название капиллярный теплый пол.
Нагревательный блок и насос для прокачки воды устанавливается на стене. Конструктивно он выполнен в одном корпусе с терморегулятором. К нему же подключаются трубки теплых полов. Тепловая мощность таких устройств достаточно мала и для полноценного отопления их точно не хватит. А вот для создания комфортных условий вполне достаточно.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Инфракрасный теплый пол

Имеет саморегулирующуюся систему, автомат поддерживает температурный режим.

Существует несколько типов: пленка, карбоновый стержень, карбоновый мат.

Плёночный. Содержит защитный слой с наличием нагревательной детали. Реализуется в торговых точках уже длительный период времени, достаточно известное покрытие, пользующиеся спросом. Экономный вариант, в отличие от кабельного. Но, на такой вид пола производится дополнительная укладка полиэтиленового материала. Толщина его должна быть не более 200 микрон. Это своего рода защита электросистемы от воды.
Карбоновый стержневой. Состоит из параллельно соединённых стержней, образующих сетчатое полотно схожее с рулоном. В качестве основного преимущества можно выделить рабочий функционал. Другими словами, при наличии повреждения одного из стержней, остальная система будет продолжать функционирование. Это из-за параллельного размещения, изоляции. Возможно использование как с наличием бетонного стягивания, так и с его отсутствием.
Карбоновый сплошной. Новейшая технологическая разработка. Безопасность, потребление минимального количества электрической энергии.

Используется с недавнего времени, поэтому неизвестен. Бетонное стягивание не потребуется. В связи с этим просто укладывается, является популярной конструкцией для обогрева.

Установка ламината представляет плавающую методику, что является обязательным условием.

Преимущества: Приемлемая стоимость, простая установка, отсутствие бетонного стягивания, укладка фактически на любую поверхность, соблюдение экологии, лёгкая регулировка уровня нагревательного прибора, равномерность распределения электрических нагрузок.

Минусом выступает недолговечность, около 15 лет.

Кабельный тёплый пол

Кабельный тёплый пол может представлять из себя:

кабель двух или одножильный,
кабель, уложенный в маты;

В любом случае такой кабель или маты можно монтировать в стяжку, а сверху класть плитку. Конечно, эффективная работа кабельного тёплого пола потребует некоторых правил укладки.

Данная система подключается к электрическому терморегулятору, позволяющему настраивать температуру системы.

Кабель гораздо тоньше водяных труб, поэтому сам пол будет тоньше.
Эта система отопления в любом случае не зависит от водяного отопления, то есть от ЖКХ (жилищное коммунального хозяйства).
Терморегулятор следит за температурой, поэтому система работает экономично.
Если терморегулятор показывает температуру, то можно установить именно ту, которая нужна.
Тёплый пол можно включить и выключить в любое время, при включении он заработает достаточно быстро.
Поскольку этот тёплый пол никак не связан с прочими жильцами многоквартирного дома, то на него нет запретов.
Если взять отдельно кабель, то его можно монтировать не только в пол, но и в плинтус или в другие места, недоступные другим отопительным системам.
Поломка никак не отразится на ваших соседях.

Зависимость от электричества, электричество отключается довольно часто.
Если перегорит кабель, то придётся вскрывать весь пол. Скорее всего, кабель придётся выкинуть, хотя это на усмотрение хозяина.
Сравнительная дороговизна кабеля. Конечно, можно взять любой провод, рассчитать сопротивление и температуру, какую должен выдавать, напялить защитную оболочку, но это всё для умелых рук и трезвой головы.
Дороговизна электричества.

Покрытие кабельного пола

Правильный монтаж подразумевает теплоизоляцию от плит перекрытия, то есть от потолка соседа. Прокладка фольги в этом случае ничего не даёт, хотя её и рекомендуют. Просто надо уложить слой из хорошего теплоизолятора.
Поверх теплоизолятора можно сделать стяжку, или положить ГВЛ (гипсоволокнистые плиты), или иной подходящий материал. Монтировать непосредственно на утеплитель, если это пенопласт или полистирол нежелательно, поскольку слой последующей стяжки довольно тонок.
Если монтируется одножильный кабель или маты, то надо следить за тем, чтобы все выводы в конечном итоге исходили и входили в одной точке, в точке подключения.
