Пленочный теплый пол под ламинат. как правильно рассчитать и подключить?

Какие тёплые полы можно класть под ламинат

В отличие от керамогранитного покрытия, далеко не каждый тип тёплого пола можно укладывать под ламинат. Наиболее эффективными являются следующие системы внутрипольного отопления под ламинированное покрытие пола в жилых комнатах, офисах или других помещениях:

1. Инфракрасный плёночный пол:

• Можно смонтировать своими руками.
• Имеет предельно малую толщину нагревательных элементов (не более 1 – 1,5 мм), что особенно актуально в помещениях с низкими потолками.
• Несмотря на инфракрасное излучение, конструкция считается предельно безопасной для здоровья человека.
• Данный тип пола отличается повышенной механической прочностью и работает под пригрузом, без деформации нагревательных элементов.

1. Карбоновый стержневой:

• Отличается независимым подключением каждого стержня, что исключает «эффект гирлянды». При выгорании одного нагревательного элемента – вся система продолжает работать.
• Не разрушается под воздействием воды.
• При эксплуатации во влажной среде исключается короткое замыкание электрооборудования.
• Рекомендуется монтировать данный тип пола в стяжку пола, с устройством специальных каналов, либо непосредственно перед её заливкой.

1. Карбоновый сплошной:

Отличается самым высоким показателем экологичности.
КПД таких полов достигает 90%, что делает их очень экономичным электрооборудованием.
Предельный срок службы не превышает 12 – 15 лет, после чего нагревательные элементы начинают выгорать.
Укладывается непосредственно под ламинат, на подложку, что исключает необходимость устройства специальной стяжки и соблюдения мер предосторожности при её заливке.
Несколько карт могут легко соединяться между собой с помощью паяльника и подключаться к одному источнику электрической энергии.
Мембрана обладает уникальным свойством – может легко подрезаться без нарушения работоспособности.

1. Кабельный тёплый пол:

• Проверенная временем технология.
• Равномерная теплоотдача в эксплуатируемое пространство.
• При стандартной эксплуатации в нормальных условиях не выйдет из строя десятки лет.
• Потребляет большое количество электроэнергии.
• Требует устройства заземляющего кабеля для повышения уровня безопасности при эксплуатации.
• Обогревает помещение естественным конвекционным путём, что требует гораздо больше времени, чем при использовании инфракрасных полов.
• Требует наличия стяжки, что можете сказаться на предельно допустимой высоте комнаты.

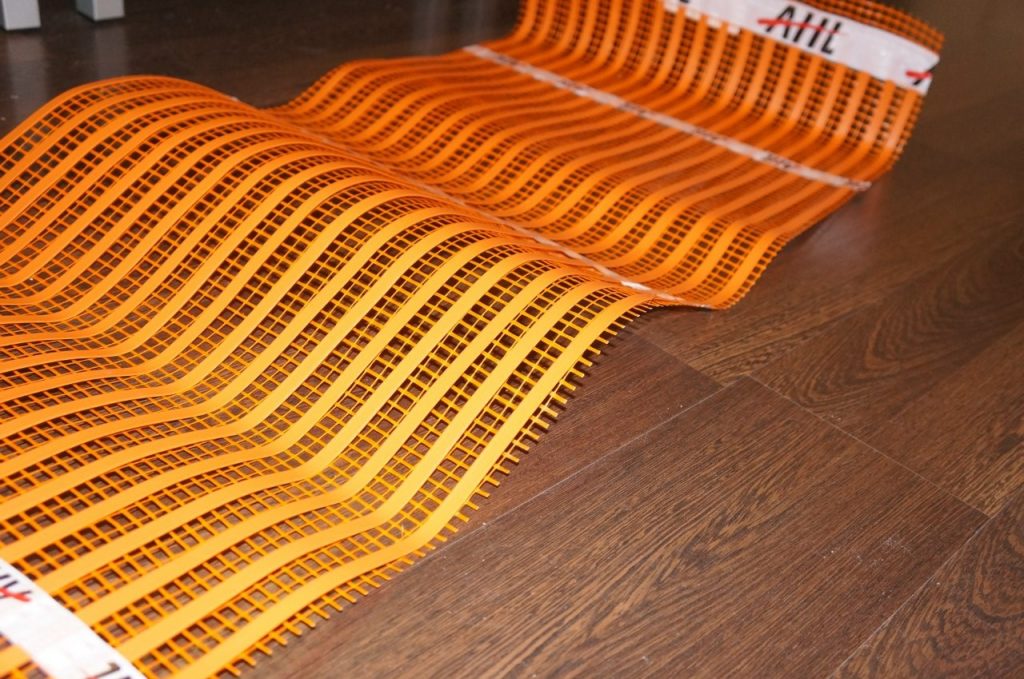

1. Нагревательные маты:

• Максимально сохраняет высоту помещения.
• Может раскатываться только в эксплуатируемых участках, избегая мест установки встраиваемой мебели.
• Раскрой производится в любом месте, без снижения эффективности оборудования.

1. Металлический аморфный тёплый пол:

• Отличается повышенной механической прочностью и устойчивостью против пластических деформаций.
• Обладает отменными теплотехническими свойствами.
• Просто укладывается, не требует стяжки.
• Не излучает радиоактивные волны.
• Потребляет минимальное количество электричества.

Для выбора наиболее подходящего и экономичного типа тёплого пола под ламинат, рекомендуется изучить предложения от нескольких поставщиков, сопоставить показатели теплоотдачи и потребляемой мощности, а также соотношение цены и качества.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах. Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности

Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината. В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки. Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия. Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей. Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Принцип работы инфракрасного пола

Нагрев ламината и воздуха в комнате инфракрасный теплый пол производит за счет ИК-излучения. Оно образуется на карбоновых термоэлементах, через которые пропускают электрический ток. Теплоносителя, как в случае с водяными напольными системами, здесь нет. Рассматриваемому обогревателю для работы требуется лишь электропитание из розетки 220 В.

ИК теплому полу не страшны влага и низкие температуры. Если оставить его на долгое время выключенным зимой, то потом можно прийти в дом и спокойно включить этот обогрев. Такая система отопления является идеальным вариантом для загородных коттеджей, которыми пользуются изредка.

Теплообмен в квартире

Монтаж инфракрасного пола рекомендуется производить только на участках в комнате, где будут ходить люди и которые открыты. Под мебелью его укладывать не стоит. От этого мало толку в плане эффективности обогрева. Плюс мебельные ножки своим давлением могут повредить термопленку.

Элементы теплого пола

Какой тёплый пол под ламинат лучше, по мнению нашей редакции

Какой вариант окажется предпочтительным, зависит от места выполнения работ и расположения строения. Предлагаем познакомиться с некоторыми марками, характеристики которых не вызывают сомнения:

Модель	Характеристики	Стоимость (по состоянию на февраль 2019 г.), руб.
Young Chang Silicone ComXT 440 Вт/м²	Инфракрасный. С механическим терморегулятором. Максимальная рабочая температура – 50°С.	3100
Teplotex, Ш-100 см	Ширина секции – 100 см при длине 25 мм. Толщина пленки – 0,34 мм. Максимальный нагрев до – 60°С.	2360
Warmstad WSM-300-2.0	Электрический пол. Двужильный кабель. Размер мата – 400×50 см.	1752
СТН City Heat 150 Вт/м²	Электрический нагревательный мат. Одножильный. Размер мата – 250×100 см.	1970

Watch this video on YouTube

Методика укладки нагревательных элементов

Чтобы знать, как установить теплый пол под ламинат, следует при расположении пленки сверяться с разработанной схемой.

Инфракрасный пленочный теплый пол может охватывать не всю площадь помещения, что зависит от его предназначения и интенсивности использования (прочитайте: «Как укладывать инфракрасный теплый пол под ламинат – инструкция по монтажу«).

Пленку можно настилать:

• На половине общей площади помещения, если предусмотрены иные источники отопления, а теплый пол служит в качестве дополнительной поддержки. При этом достаточно мощности 90-150 Вт/м2.
• На 70-80% общей площади, если является единственным отопительным прибором. Мощность пола в данном случае возрастает до 150 Вт/м2.

Расстояние от края пленки до стен или мебели должно составлять не менее 20 см, а до отопительных приборов – не менее 1 метра. Это делается во избежание перегрева пола и выхода его из строя.

Чтобы максимально удобно и эффективно расположить пленку на поверхности пола, ее можно разрезать по светлым отметкам. При этом максимальная длина полосы не может превышать 8 м.

Если пленка односторонняя, ее располагают усиленной стороной вниз, а если двухсторонняя – сторона не имеет значения. Направление укладки пленки должно быть в сторону термостата, чтобы минимизировать расходы на проводку. Стелить пленку нужно медными контактами вниз, к которым впоследствии прикрепляют зажимы для подключения проводки.

Монтаж ламината

Когда работоспособность системы обогрева уложена и проверена, а поверх нее подложка, можно начинать укладку ламината. Этот процесс не должен составить трудностей, все выполняется в несколько шагов:

1. По периметру комнаты расставляют распорные клинья. Они нужны для того, чтобы зафиксировать напольное покрытие на одном месте, несмотря на тепловое расширение. Расстояние от крайнего ряда до стены должно быть около 10 мм.
2. Начиная с угла комнаты укладывается первый ряд панелей. Для фиксации крайней надрезанной панели может потребоваться S-образный инструмент.

Настил ламината

• Второй ряд начинают стелить с остаточной половины крайней панели первого. Каждый последующий ряд укладывается аналогичным образом.
• Когда ламинат уложен по всей площади, снимают распорные клинья, устанавливают плинтуса.

Видео: процесс укладки

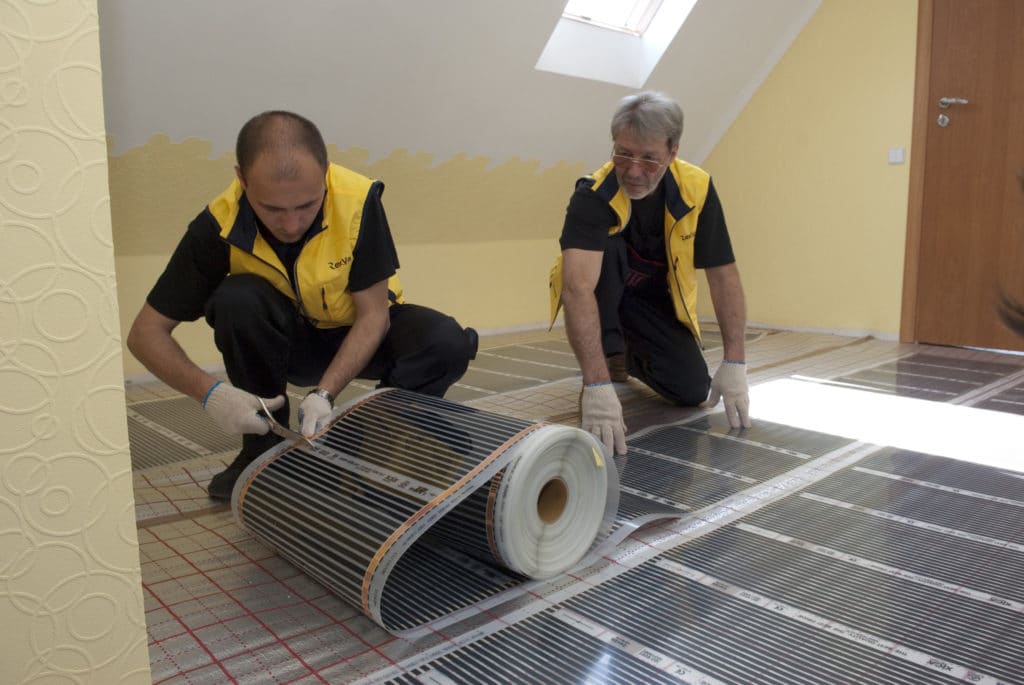

Монтаж пленочного теплого пола своими руками

Укладка плёночного тёплого пола

Когда принято решение о необходимости монтажа системы подогрева пола, и выбор пал на термопленку, то появляется несколько вопросов требующих решения до начала выполнения работ, это:

1. Как это сделать?
2. Как это подключить?

Наиболее простой, но более затратный способ – это обратиться в специализированную организацию, специалисты которой подберут требуемую системы и выполнят ее монтаж.

Если же пользователь хочет выполнить монтаж самостоятельно, то работы выполняются в следующей последовательности:

• Осуществляется выбор типа пленки – в соответствии с критериями выбора, местом расположения системы подогрева и ее предназначением (основной или дополнительный источник отопления).
• Выполняется подготовка основания.

Основание, на которое будет укладываться система обогрева, должно быть ровным, без бугров и ям. Допустимый размер неровностей – 2,0 – 2,5 мм.

Если основание бетонное, то выполняется его шлифование, если деревянное – циклование. На поверхности не должно быть мусора и посторонних предметов.

Укладка пленочного теплого пола.

Перед началом укладки необходимо ознакомиться с инструкцией, идущей в комплекте поставки, в которой отражаются условия выполнения монтажа и подключения конкретной модели системы теплого пола.

Необходимо помнить, что при укладке термопленки зазор между ее краем и стеной, должен быть не более 100 мм, а ее разрезание, можно выполнять только в местах, обозначенных на поверхности изделия.

На подготовленное основание укладывается теплоизолирующая прокладка, при этом гладкая, металлизированная сторона направлена вверх. Между собой полосы прокладки соединяются скотчем, ее поверхность должна быть ровной, без складок и вспучиваний.

Выполняется укладка термопленки. Для того чтобы полосы пленки не скользили, их соединяют между собой и с подкладкой, используя скотч или иную клеящую ленту. Полосы пленки укладываются вплотную друг к другу, что обеспечивает в дальнейшем, равномерность нагрева поверхности пола.

Подключение термопленки.

После того, как все полосы используемой пленки уложены, необходимо их соединить в единую цепь.

Для этого используют специальные зажимы, идущие в комплекте поставки, при помощи которых выполняется соединение шин, вмонтированных в пленку с соединительными проводами.

Посредством соединительных проводов выполняется соединение всех полос пленки, а также вывод концевых соединений к пульту управления системой.

Электрические провода (выводы) выводятся к стене, где в дальнейшем заводятся под плинтус.

Выполняется установка датчика температуры. Место его размещения определяется в каждом конкретном случае индивидуально, но с учетом длины проводов, обеспечивающих передачу сигнала на пульт управления. Как правило, это не более 50,0 метров.

Выполняется установка пульта управления (регулятора температуры). Место его расположения должно быть удобно для осуществления регулировок системы обогрева.

Осуществляется соединение всех электрических проводов в единую цепь и выполняется подключение к сети электроснабжения, после чего проверяется работоспособность собранной схемы.

Укладка финишного покрытия.

После завершения монтажа термопленки можно приступать к выполнению завершающих работ, при этом если в качестве финишного покрытия используется ламинат, то достаточно положить слой твердой пленки из полиэтилена, после чего выполнять монтаж покрытия.

Если используется ковролин, линолеум – необходимо по поверхности термопленки настелить фанеру, ОСБ листы или иной листовой пиломатериал, обеспечивающий требуемую защиту.

При использовании керамической плитки, в качестве финишного покрытия пола – необходимо по поверхности термопленки уложить слой пленки из полиэтилена, по которой укладывается армирующая сетка, на которую и осуществляется монтаж плитки посредством плиточного клея.

При монтаже пленочного пола необходимо помнить, что:

• Нельзя сгибать используемую термопленку под острым углом.
• Работы по монтажу не выполняются при отрицательных температурах окружающего воздуха и высокой влажности.
• Запрещается использовать гвозди и саморезы при закреплении элементов системы теплого пола и его финишной отделки.
• Длина укладываемых полос теплого пола не должна превышать 10,0 погонных метров.
• Запрещается монтаж вблизи прочих источников тепловой энергии (камины, печи, радиаторы отопления).
• Нельзя проверять работоспособность термопленки в транспортном положении (в рулоне).

Какой ламинат подойдет для пола с обогревом

Выбирая материал для укладки поверх системы обогрева важно обращать внимание не только на узоры и цвета, но и на эксплуатационные характеристики. Далеко не все покрытие сможет сочетаться с теплым полом. Нужны ламели, которые сохранят свою форму во время температурных колебаний

Это обозначается специальной маркировкой, причем конкретно производитель может указывать, для электрического или водяного обогрева предназначена продукция

Нужны ламели, которые сохранят свою форму во время температурных колебаний. Это обозначается специальной маркировкой, причем конкретно производитель может указывать, для электрического или водяного обогрева предназначена продукция.

Маркировка для разрешения укладки на систему обогрева

Важен коэффициент теплового сопротивления. Он должен быть максимум на 0,15 м2К/Вт быть выше от КТС теплого пола. При расчете показателя финишного слоя учитываются данные не только ламината, но и подложки под ним.

Еще стоит обратить внимание на класс изделия, эта характеристика определяет износостойкость. Для теплых полов производят ламели, которые отвечают 32 классу и выше

Что касается соединений, то лучше выбирать замковые типа «Click».

Перфорированная подложка

Плюсы и минусы

Несомненно, инфракрасный тёплый пол имеет большое количество достоинств, сделавших его таким популярным на современном строительном рынке, но, к сожалению, существуют и некоторые недостатки, о которых производители обычно молчат в рекламе своего продукта.

Плюсы этого товара по заявлению производителя:

1. Быстрый и лёгкий монтаж (не более двух часов).
2. Нет необходимости в стяжке.
3. Можно уложить не только под плитку, но и под ковролин, ламинат, линолеум.
4. Высокая степень надёжности.
5. 20% экономии электричества в сравнении с другими видами тёплых полов.
6. Не сушит воздух в помещении.
7. Ионизация воздуха.
8. Противоаллергический эффект.

Однако если поближе рассмотреть вопрос инфракрасного тёплого пола, отзывы о товаре не столь однозначные и подобная система имеет свои нюансы:

• Монтаж не настолько лёгкий как заявляет производитель. Да, разложить и разрезать плёнку действительно не составит труда, а вот подключить все контакты к ней довольно сложно, тут потребуется помощь опытного электрика, да и у него это займёт намного больше времени, чем заявляет разработчик.
• Стяжка действительно не нужна, но поверхность пола должна быть идеально ровной, иначе есть возможность деформации, повреждения плёнки либо отход контактов. Поэтому если в помещении неровный пол, всё равно необходимо будет делать стяжку либо укладывать другое покрытие для выравнивания.
• Экономия электроэнергии действительно имеет место, однако, только при хорошей бесперебойной работе общего отопления.
• Сам по себе инфракрасный тёплый пол действительно не сушит воздух, однако, в сочетании с центральным отоплением подобный эффект пропадает.
• Ионизация воздуха хорошая, а вот с противоаллергическим эффектом все несколько сложнее, отзывы по этому вопросу неоднозначны, поэтому пока польза не доказана.
• Производитель заявляет, что обогрев происходит за счёт нагрева пола и мебели в помещении, однако, при сильном нагреве деревянная мебель может портиться и рассыхаться. Поэтому ставить её на участки с инфракрасным тёплым полом нежелательно, что стоит учитывать при укладке.

И не забывайте, что датчик температуры воздуха и пола в подобной системе нельзя закрывать, иначе он начнёт некорректно работать.

5 этап – чистовая отделка

Перед тем, как установить напольное покрытие, пленочный пол
нужно накрыть полиэтиленовой пленкой (100-200 мкм). Далее работы выполняются в
соответствии с инструкцией укладки напольного покрытия.

Специфика укладки пленочного пола под разные виды покрытий
показана на картинке:

Инфракрасный теплый пол под ламинат (пирог)– инфракрасный теплый пол под ламинат, паркетную доску

Инфракрасный теплый пол на деревянном полу укладывается
аналогичным образом.

Инфракрасный теплый пол под линолеум (пирог)
Инфракрасный теплый пол под плитку (пирог)

Мастера не советуют использовать пленочный пол под плитку,
ввиду необходимости выполнения «мокрых» работ, которые понижают теплоотдачу
пола.

Поэтапная укладка теплого пола под ламинат

Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным базовым требования, т.е. оно должно быть относительно ровным и на его поверхности не должны присутствовать трещины и бугры. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.

Работы по установке электрического пленочного пола выполняются в два этапа:

Этап 1. Подготовка основания для укладки теплого пола под ламинат

1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется установка. На плане помещения необходимо указать места расположения зон с подогревом с указанием расстояния между полосами пленки теплого пола, а также расположение силового соединительного провода и датчика температуры.

Составляя план, необходимо учитывать следующие нюансы:

• Площадь покрытия поверхности помещения инфракрасной пленкой напрямую зависит от того функционала, который будет выполнять теплый пол. Если теплый пол будет впоследствии основной системой отопления, то необходимо закрыть инфракрасной пленкой не менее 60% общей площади комнаты. Если теплый пол будет выполнять вспомогательную функцию, то достаточно и 40% площади;
• Инфракрасные теплые полы не укладываются вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;
• Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;
• Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;
• Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.

2. Перед тем как приступить к монтажу основание теплого пола необходимо очистить от мусора и грязи.

3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать изолон, толщиной 2…5 мм.

4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

Этап 2. Монтаж электрического инфракрасного пленочного пола

Для начала необходимо выбрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.

К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.

На следующем шаге необходимо выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, а также свободные концы медных лент, необходимо заклеить изолирующим скотчем.

Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем

Важно следить за тем, чтобы места соединений не соприкасались с нагревательными элементами. Далее необходимо отключить напряжение и подключить требуемые провода, руководствуясь схемой, к терморегулятору

Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.

Разновидности и преимущества плёночного отопления

Каждый производитель старается добавить к своему продукту что-то уникальное дополняя плёночные системы самыми различными модификациями. Но среди мужества дополнений и модификаций можно выделить две основные разновидности инфракрасных полов:

• С высокой степенью разогрева.
• Полы с низким показателем теплоотдачи.

Каждый из них обладает различными показателями и подбирать его необходимо исходя из множества нюансов помещения, ваших потребностей, возможностей и требований.

Преимущества инфракрасного плёночного покрытия:

• Очень высокая степень отдачи тепла.
• Экономичность во время работы.
• Совместимость с системами управления и регулировки издаваемого тепла.
• Быстрый монтаж, после чего можно сразу укладывать ламинат.
• Подходит для любых помещений.
• Для установки не нужен специальный инструмент, вы сможете сделать всё своими руками.
• Долгий срок эксплуатации.
